红外线传感器工作原理

红外线传感器工作原理和技术参数

人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。其中红光的波长范围为～μm；紫光的波长范围为～μm。比紫光光波长更短的光叫紫外线，比红光波长更长的光叫红外线

最广义地来说，传感器是一种能把物理量或化学量转变成便于利用的电信号的器件，红外传感器就是其中的一种。随着现代科学技术的发展，红外线传感器的应用已经非常广泛，下面结合几个实例，简单介绍一下红外线传感器的应用。

人体热释电红外传感器和应用介绍

被动式热释电红外探头的工作原理及特性：

一般人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。人体发射的10UM左右的红外线通过菲尼尔滤光片增强后聚集到红外感应源上。红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，电后续电路经检验处理后即可产生报警信号。

1)这种探头是以探测人体辐射为目标的。所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。

2)为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲尼尔滤光片，使环境的干扰受到明显的控制作用。

3)被动红外探头，其传感器包含两个互相串联或并联的热释电元。而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。

4)一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。

5)菲尼尔滤光片根据性能要求不同，具有不同的焦距（感应距离），从而产生不同的监控视场，视场越多，控制越严密。

在电子防盗、人体探测器领域中，被动式热释电红外探测器的应用非常广泛，因其价格低廉、技术性能稳定而受到广大用户和专业人士的欢迎。

红外循迹传感器工作原理

红外循迹传感器是一种应用广泛的传感器，它可以用于机器人的循迹、避障、避光等场合。其工作原理是利用红外线传感器感受地面上黑线与白地的反射率差异，从而控制机器人自动行走。接下来，我将详细介绍红外循迹传感器的工作原理。

一、红外线

红外线是一种电磁波，其波长长于可见光，频率低于可见光。人眼不能直接感知红外线，但许多热物体会主动辐射出红外线，因此红外线传感器被广泛应用于热成像、温度测量等领域。

红外循迹传感器主要由光电二极管和运算放大器构成。当红外线照射到地面上的黑线或白地面时，会发生不同程度的反射。红外循迹传感器可以探测这些反射光，并将其转化为电信号输出。黑线反射的光比白地面反射的光小，因此红外循迹传感器可以通过排除环境干扰，只检测地面上的黑线，从而控制机器人自动行走。

三、工作原理

当红外光源照射到地面上的黑线或白地面时，反射光线经过红外循迹传感器的光电二极管，产生微弱的信号电流。该电流信号经过放大、滤波等处理后，被转化为数字信号输出。由于黑色反射率低于白色反射率，因此检测到的黑线信号电压低于白线信号电压。通过设定一个阈值，当检测到的信号电压低于该阈值时，机器人会执行相应的行动指令。

在机器人的循迹控制系统中，通常会使用多个红外循迹传感器组合使用。两个传感器可以探测机器人左右两侧的黑线情况，进而控制机器人前进方向。多个传感器可以实现更加复杂的循迹控制策略，例如环形循迹、轨迹识别等。

四、总结红外循迹传感器广泛应用于机器人、自动化生产线等领域。在机器人的应用中，红外循迹传感器通常与电机、舵机、控制器等部件组合使用。在自动化生产线的应用中，红外循迹传感器可以用于检测物料的位置、实现物料输送等功能。

除了红外线，其它传感器也可以用于循迹控制。光电开关可以探测黑线和白线的颜色差异，从而控制机器人行走。超声波传感器可以检测机器人距离地面的高度，从而实现避障控制。红外循迹传感器具有响应速度快、功耗低、价格低廉、安装方便等优势，因此是循迹控制领域中应用最广泛的传感器之一。

红外线感应机关枪的原理

红外线感应机关枪的原理是利用红外线传感器来检测目标物体的热能释放，并通过电路控制枪械进行射击。

具体原理如下：

1. 光电传感器：红外线感应机关枪通常使用红外线光电传感器作为探测器。这些传感器能够检测到物体释放的红外线辐射。当目标物体进入枪械的射程范围时，传感器会感知到目标物体的热能释放。

2. 信号处理电路：一旦红外线传感器检测到目标物体的热能释放，它会将信号传送到信号处理电路中进行处理。信号处理电路会根据预设的条件判断目标是否符合开火条件。

3. 激发机构：如果目标满足开火条件，信号处理电路会触发激发机构。激发机构通过控制电磁装置或其他机械装置，将枪械的扳机拉动，使枪械发射子弹。

4. 卸弹机构：一旦子弹发射完毕，卸弹机构会将原有的子弹弹壳从枪膛中卸除，为下一发子弹的装填做准备。

5. 循环机构：循环机构会将新的子弹从弹仓中送入枪膛，准备再次射击。

总结起来，红外线感应机关枪利用红外线传感器探测目标物体的热能释放，并通过信号处理电路、激发机构、卸弹机构和循环机构来实现自动射击的功能。这种枪原理能够自动感知目标物体的存在并进行射击，具有较高的射击精度和灵敏度。

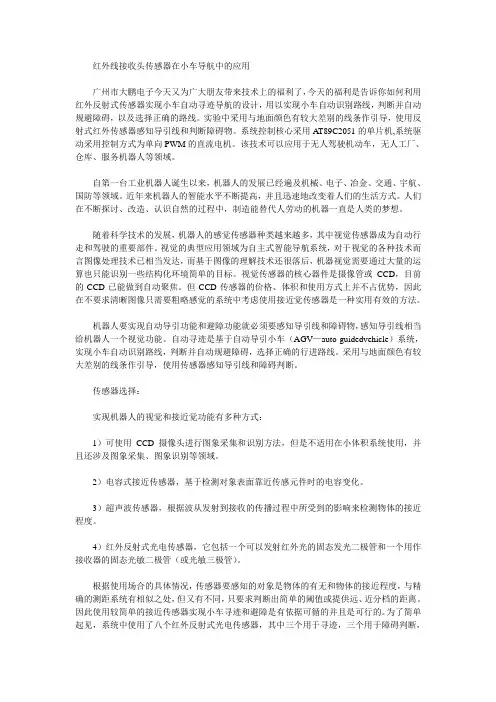

红外线接收头传感器在小车导航中的应用

广州市大鹏电子今天又为广大朋友带来技术上的福利了，今天的福利是告诉你如何利用红外反射式传感器实现小车自动寻迹导航的设计，用以实现小车自动识别路线，判断并自动规避障碍，以及选择正确的路线。实验中采用与地面颜色有较大差别的线条作引导，使用反射式红外传感器感知导引线和判断障碍物。系统控制核心采用AT89C2051的单片机,系统驱动采用控制方式为单向PWM的直流电机。该技术可以应用于无人驾驶机动车，无人工厂、仓库、服务机器人等领域。

自第一台工业机器人诞生以来，机器人的发展已经遍及机械、电子、冶金、交通、宇航、国防等领域。近年来机器人的智能水平不断提高，并且迅速地改变着人们的生活方式。人们在不断探讨、改造、认识自然的过程中，制造能替代人劳动的机器一直是人类的梦想。

随着科学技术的发展，机器人的感觉传感器种类越来越多，其中视觉传感器成为自动行走和驾驶的重要部件。视觉的典型应用领域为自主式智能导航系统，对于视觉的各种技术而言图像处理技术已相当发达，而基于图像的理解技术还很落后，机器视觉需要通过大量的运算也只能识别一些结构化环境简单的目标。视觉传感器的核心器件是摄像管或CCD，目前的CCD已能做到自动聚焦。但CCD传感器的价格、体积和使用方式上并不占优势，因此在不要求清晰图像只需要粗略感觉的系统中考虑使用接近觉传感器是一种实用有效的方法。

机器人要实现自动导引功能和避障功能就必须要感知导引线和障碍物，感知导引线相当给机器人一个视觉功能。自动寻迹是基于自动导引小车（AGV—auto-guidedvehicle）系统，实现小车自动识别路线，判断并自动规避障碍，选择正确的行进路线。采用与地面颜色有较大差别的线条作引导，使用传感器感知导引线和障碍判断。

传感器选择：

实现机器人的视觉和接近觉功能有多种方式：

1）可使用CCD摄像头进行图象采集和识别方法，但是不适用在小体积系统使用，并且还涉及图象采集、图象识别等领域。
