开关电源设计一些重要知识点

开关电源工程化实用设计指南开关电源是一种非常重要的电力转换设备，它可以将输入的直流电压转换为输出的交流电压，从而满足各种电子设备的供电需求。

开关电源的工程化实用设计是一项涉及到多个领域的技术工作，包括电路设计、磁性元件设计、功率转换器设计、控制器设计和可靠性设计等。

下面将介绍开关电源的工程化实用设计指南。

一、电路设计开关电源的电路设计是整个设计的核心，也是最关键的一步。

在电路设计中，需要考虑以下几个方面的因素：输入和输出电压：开关电源的输入和输出电压需要根据电子设备的实际需求来确定。

在输入电压方面，需要考虑到电网电压的波动和噪声等因素，确保开关电源能够稳定工作。

在输出电压方面，需要根据电子设备的功率和负载特性来进行设计，确保输出的电压能够满足电子设备的供电需求。

功率容量：开关电源的功率容量需要根据电子设备的功率需求来确定。

在确定功率容量时，需要考虑到开关电源的最大负载和可能出现的峰值负载等因素，确保开关电源的功率容量足够且不会出现过载或损坏的情况。

电路拓扑：开关电源的电路拓扑是指其基本电路结构。

根据不同的需求，可以选择不同的电路拓扑来进行设计。

常用的电路拓扑包括BUCK型、BOOST型、BUCK-BOOST型等，需要根据实际情况来选择合适的电路拓扑。

控制方式：开关电源的控制方式是指如何控制开关管的导通和关断，以达到稳定输出电压的目的。

常用的控制方式包括脉冲宽度调制（PWM）、脉冲频率调制（PFM）和电流模式控制等，需要根据实际情况来选择合适的控制方式。

二、磁性元件设计开关电源中的磁性元件主要包括电感和变压器，它们在功率转换器中起到重要的作用。

在磁性元件设计中，需要考虑以下几个方面的因素：磁芯材料：磁芯材料的选择是磁性元件设计的关键。

常用的磁芯材料包括铁氧体、坡莫合金和非晶合金等，需要根据实际情况来选择合适的磁芯材料。

线圈设计：线圈设计是磁性元件设计的另一个关键因素。

在电感设计中，需要考虑到线圈的匝数、线径和绕制方式等因素，以确保电感能够满足开关电源的负载需求。

零起点学开关电源设计基础篇
开关电源是一种高效、稳定、小型化的电源供应器，广泛应用于现代电子设备中。

想要学习开关电源设计基础知识，需要掌握以下几个方面的内容：
1. 开关电源的基本原理
开关电源是一种能够将交流电转化为直流电的电源供应器。

它通过开关管对输入电压进行开关控制，使交流电的平均值变为直流电。

整个开关电源由输入滤波电容、整流电路、开关变换器、输出滤波电容、稳压电路等部分组成。

2. 开关电源的分类
开关电源可以根据输入电压的不同，分为交流输入型和直流输入型；根据输出功率的不同，分为低功率（小于100W）、中功率（100W-1KW）和高功率（大于1KW）；根据拓扑结构的不同，分为Buck型、Boost型、Buck-Boost型、Cuk型、Sepic型、Flyback型、Forward 型等。

3. 开关电源的主要元器件
开关电源的主要元器件包括开关管、二极管、电感、电容、变压器、稳压管等。

4. 开关电源的设计步骤
开关电源的设计步骤主要包括：计算输入电容、整流电路的设计、选择开关变换器拓扑结构、计算开关变换器元器件参数、稳压电路的设计、确定滤波电容电感的参数、进行仿真和优化。

5. 开关电源的性能指标
开关电源的主要性能指标包括输出电压、输出电流、输出功率、效率、稳定性、负载调整能力、温度特性等。

以上是零起点学开关电源设计基础的一些内容，希望对初学者有所帮助。

开关电源基础知识
1. 你知道开关电源到底是啥玩意儿吗？就好比家里的电灯开关，一按就亮，开关电源也是这样控制电流的呀！比如手机充电器就是个典型的开关电源。

2. 开关电源的工作原理复杂吗？其实也没那么难理解啦！就像人吃饭消化提供能量一样，它把电处理好给设备供能呢！像电脑主机里的电源就是这样工作的。

3. 开关电源有哪些重要的组成部分呢？嘿，这就像搭积木，每个部分都不可或缺呀！像变压器，不就像个大力士在帮忙变魔法嘛！比如一些电器里的变压器。

4. 开关电源的效率能有多高呢？哇塞，那可高得很呢！就如同跑步冠军一样，快速又高效地完成任务！像一些高效节能的灯具用的就是高效率的开关电源。

5. 开关电源的稳定性重要不？当然啦，这可关系重大呀！就好像走钢丝，得稳稳当当的才行呢！像一些精密仪器就需要稳定的开关电源来保障。

6. 开关电源的体积能做很小吗？能呀，小得惊人呢！就像小魔术一样把大东西变小了。

像现在很多便携设备里的电源就超小的。

7. 开关电源在生活中有多常见呢？哎呀，那可太常见啦！简直无处不在呀！像电视、冰箱，到处都有它的身影呢！
8. 开关电源的质量怎么判断呢？这可得好好研究研究呀！就像挑水果，得看外表又得看内在。

比如有些电源用起来就特别靠谱。

9. 开关电源未来会发展成啥样呢？那可不好说呀，也许会像科幻电影里一样厉害呢！说不定以后的电源都超级智能啦！
10. 学习开关电源基础知识有趣吗？当然有趣啦！就像探索一个神秘的世界一样让人兴奋呢！等你了解了就知道啦！。

开关电源的原理与设计一、引言开关电源是一种将交流电转换为直流电的电子设备，广泛应用于各种电子设备中。

本文将介绍开关电源的原理与设计。

二、开关电源的原理开关电源的基本原理是利用开关管（MOS管）的导通和截止来控制电源输出。

其主要由输入滤波电路、整流电路、变换电路、输出电路和控制电路等组成。

1. 输入滤波电路输入滤波电路的作用是将交流电转换为稳定的直流电。

它由电容和电感构成，通过对电流的整流和滤波作用，使得输出电压平稳。

2. 整流电路整流电路主要由二极管桥整流电路组成，将交流电转换为脉冲直流电。

二极管桥整流电路具有整流和滤波功能，可以将交流电转换为脉动较小的直流电。

3. 变换电路变换电路是开关电源的核心部分，主要由开关管、变压器和输出电感组成。

开关管的导通和截止控制了电源的输出电压，变压器用于提高或降低电压。

通过开关管的开关动作，可以实现高效率的电能转换。

4. 输出电路输出电路由输出电容和负载组成，用于稳定输出电压并提供给负载使用。

输出电容的作用是存储能量，平稳输出直流电压。

5. 控制电路控制电路主要由控制芯片和反馈电路组成，用于监测和控制输出电压。

控制芯片通过反馈电路不断调整开关管的导通和截止，以保持输出电压的稳定。

三、开关电源的设计开关电源的设计需要考虑输入电压、输出电压、输出功率、效率和稳定性等因素。

1. 输入电压根据应用场景的不同，可以选择不同的输入电压范围。

常见的输入电压有220V交流电和110V交流电。

2. 输出电压输出电压是开关电源设计的关键参数之一，需根据实际需求确定。

常见的输出电压有5V、12V、24V等。

3. 输出功率输出功率是开关电源能够提供的最大功率，需根据负载的功率需求确定。

需要注意的是，输出功率不能超过开关电源的额定功率。

4. 效率开关电源的效率是指输出功率与输入功率的比值，通常以百分比表示。

较高的效率意味着更少的能量损耗，可提高整个系统的能量利用率。

5. 稳定性开关电源的稳定性是指输出电压的稳定性，即在负载变化或输入电压波动时，输出电压的变化情况。

开关电源设计（精通型）一、开关电源基本原理及分类1. 基本原理开关电源的工作原理是通过控制开关器件的导通与关断，实现电能的高效转换。

它主要由输入整流滤波电路、开关变压器、输出整流滤波电路和控制电路组成。

在开关电源中，开关器件将输入的交流电压转换为高频脉冲电压，通过开关变压器实现电压的升降，经过输出整流滤波电路，得到稳定的直流电压。

2. 分类（1）PWM（脉冲宽度调制）型开关电源：通过调节脉冲宽度来控制输出电压，具有高效、高精度等特点。

（2）PFM（脉冲频率调制）型开关电源：通过调节脉冲频率来控制输出电压，适用于负载变化较大的场合。

二、开关电源关键技术与设计要点1. 高频变压器设计（1）选用合适的磁芯材料，保证变压器在高频工作时的磁通密度不超过饱和磁通密度。

（2）合理设计变压器的绕组匝数比，以满足输出电压和电流的要求。

（3）考虑变压器损耗，包括铜损、铁损和杂散损耗，确保变压器具有较高的效率。

2. 开关器件的选择与应用（1）开关频率：根据开关电源的设计要求，选择合适的开关频率。

（2）电压和电流等级：确保开关器件能承受最大电压和电流。

（3）功率损耗：选择低损耗的开关器件，提高开关电源的效率。

（4）驱动方式：根据开关器件的特点，选择合适的驱动电路。

3. 控制电路设计（1）稳定性：确保控制电路在各种工况下都能稳定工作。

（2）精度：提高控制电路的采样精度，降低输出电压的波动。

（3）保护功能：设置过压、过流、短路等保护功能，提高开关电源的可靠性。

三、开关电源设计实例分析1. 确定设计指标输入电压：AC 85265V输出电压：DC 24V输出电流：4.17A效率：≥90%2. 高频变压器设计选用EE型磁芯，计算磁芯尺寸、绕组匝数和线径。

3. 开关器件选择根据设计指标，选择一款适合的MOSFET作为开关器件。

4. 控制电路设计采用UC3842作为控制芯片，设计控制电路，实现开关电源的稳压输出。

5. 实验验证搭建实验平台，对设计的开关电源进行测试，验证其性能指标是否符合要求。

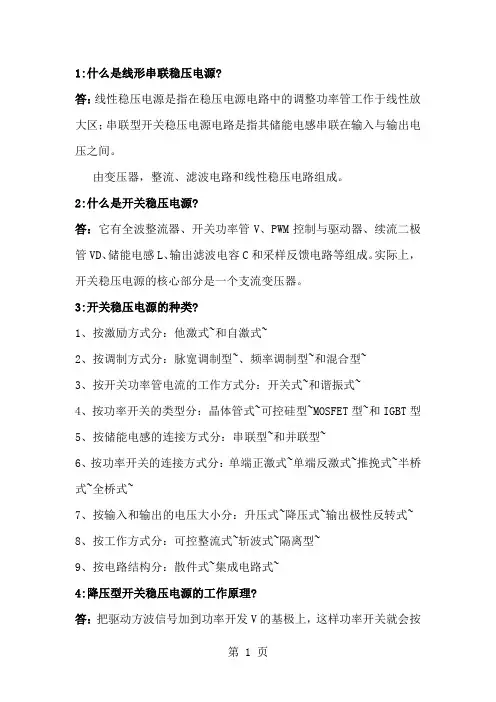

1:什么是线形串联稳压电源?答：线性稳压电源是指在稳压电源电路中的调整功率管工作于线性放大区；串联型开关稳压电源电路是指其储能电感串联在输入与输出电压之间。

由变压器，整流、滤波电路和线性稳压电路组成。

2:什么是开关稳压电源?答：它有全波整流器、开关功率管V、PWM控制与驱动器、续流二极管VD、储能电感L、输出滤波电容C和采样反馈电路等组成。

实际上，开关稳压电源的核心部分是一个支流变压器。

3:开关稳压电源的种类?1、按激励方式分：他激式~和自激式~2、按调制方式分：脉宽调制型~、频率调制型~和混合型~3、按开关功率管电流的工作方式分：开关式~和谐振式~4、按功率开关的类型分：晶体管式~可控硅型~MOSFET型~和IGBT型5、按储能电感的连接方式分：串联型~和并联型~6、按功率开关的连接方式分：单端正激式~单端反激式~推挽式~半桥式~全桥式~7、按输入和输出的电压大小分：升压式~降压式~输出极性反转式~8、按工作方式分：可控整流式~斩波式~隔离型~9、按电路结构分：散件式~集成电路式~4:降压型开关稳压电源的工作原理?答：把驱动方波信号加到功率开发V的基极上，这样功率开关就会按照驱动方波信号的频率周期性的导通与关闭，其工作过程可以用功率开关的导通以及开关稳压电源实现动态平衡等过程来解说。

1、在Ton=t1-t0期间，功率开关导通，续流二极管因反向偏置二截止，虽然输入电压时一个直流电压，但电感中电流不能突变，电感中的电流将线性上升，并以磁能的形式在储能电感中存储能量，在t1时刻，储能电感中的电流上升到最大值。

2、在Toff=t2-t1期间，功率开关截止，但是在t1时刻，由于功率管刚刚截止，并且储能电感中的电流不能突变，于是L两端产生了与原来两端电压极性相反的自感电动势。

此时，续流二极管开始正向导通，储能电感所存储的磁能将以电能的形式通过续流二极管和负载电阻开始泄放。

所泄放的电流的波形就是锯齿波中随时间下降的那一段电流。

开关电源培训资料开关电源培训资料【第一篇】开关电源是一种常见的电源供应器件，被广泛用于各种电子装置中。

它具有高效率、小体积和轻量化的特点，因此在现代电子设备中得到了广泛的应用。

本篇文章将介绍开关电源的基本工作原理和一些常用的开关电源类型。

1. 基本工作原理开关电源的基本工作原理是利用开关管实现电源输入电压的高效率转换。

通常，开关电源有以下几个基本组成部分：(1) 输入滤波电路：用来对输入电压进行滤波，防止高频噪声对电源的影响。

(2) 整流电路：将交流电源输入转换为直流电压。

(3) 稳压调整电路：对直流电压进行稳压调整，以确保输出电压的稳定性。

(4) 开关转换电路：通过开关和控制电路实现输入电压的高效率转换。

(5) 输出滤波电路：对开关电源输出电压进行滤波处理，提供干净稳定的输出电压。

2. 常用的开关电源类型根据不同的应用需求和输出功率的大小，开关电源可分为多种类型。

以下是一些常见的开关电源类型：(1) 开环开关电源：这种类型的开关电源不具备反馈控制回路，输出电压不稳定且容易受到输入电压变化的影响。

它适用于一些对电源质量要求较低的应用场景。

(2) 闭环开关电源：闭环开关电源通过反馈控制回路对输出电压进行稳定控制，能够有效地抑制输入电压的波动对输出电压的影响。

它适用于对电源质量要求较高的应用场景。

(3) 开关电源的调整方式：开关电源的输出电压可以通过直接改变变压器的变比或通过在控制回路中加入调整电路来实现。

前者适用于输出电压变化范围较大的场景，后者适用于输出电压变化范围较小的场景。

(4) 开关电源的拓扑结构：开关电源的拓扑结构有很多种，如反激式、降压式、升压式、反激降压式等。

不同的拓扑结构适用于不同的输出功率和电源输入条件。

以上只是对开关电源的基本工作原理和一些常用类型的简要介绍，如果想深入了解开关电源的设计和应用，还需进一步学习相关领域的知识。

下一篇将继续介绍开关电源的设计方法和一些要注意的问题。

开关电源知识点总结开关电源是一种将交流电转换为直流电的电源设备。

它由输入端、输出端和控制电路组成。

开关电源具有体积小、效率高、稳定性好等优点，在现代电子设备中得到广泛应用。

本文将从开关电源的工作原理、分类、特点以及应用等方面进行总结。

一、开关电源的工作原理开关电源的工作原理是利用开关管的导通和截止来实现电流的开关控制。

其基本电路由输入整流滤波电路、功率变换电路和输出稳压电路组成。

当输入交流电经过整流滤波电路后转换为直流电，然后经过功率变换电路进行直流电压的变换和调整，最后经过输出稳压电路得到稳定的直流电输出。

二、开关电源的分类根据输入电源的不同，开关电源可以分为交流输入型和直流输入型。

交流输入型开关电源主要用于家用电器等领域，直流输入型开关电源主要用于电子设备和通信设备等领域。

根据输出电压的性质，开关电源可以分为恒压型和恒流型。

恒压型开关电源输出电压恒定，适用于大多数电子设备；恒流型开关电源输出电流恒定，适用于LED照明等需求电流稳定的设备。

三、开关电源的特点1.效率高：开关电源的效率通常在80%以上，远高于传统的线性电源。

2.体积小：由于开关电源使用高频开关元件，可以大大减小变压器的体积，使整个电源的体积更加紧凑。

3.稳定性好：开关电源采用反馈控制，能够实现输出电压的稳定性和负载调整性能较好。

4.可靠性高：开关电源具有过载、过压、过流、短路保护等功能，能够有效保护电源和负载设备的安全。

5.工作频率高：开关电源采用高频开关元件，工作频率通常在20kHz以上，避免了传统电源的60Hz低频干扰。

四、开关电源的应用开关电源在各个领域都有广泛的应用。

在电子设备中，开关电源广泛应用于计算机、手机、平板电脑、电视等消费电子产品；在通信设备中，开关电源用于无线基站、通信交换机等设备；在工业控制领域，开关电源被广泛应用于PLC、变频器、伺服系统等设备；在LED照明领域，开关电源用于LED灯带、LED灯泡等。

总结：开关电源是一种将交流电转换为直流电的电源设备，具有体积小、效率高、稳定性好等优点。

开关电源电路设计要点与调试开关电源是一种用于电子设备的电源供应，其具有高效率、稳定性和可调性等优点。

设计和调试开关电源时，需要注意一些重要要点。

一、开关电源设计要点：1.选择适当的拓扑结构：开关电源的拓扑结构有多种，如降压型、升压型、升降压型等。

要根据设备的功率需求和使用环境来选择合适的拓扑结构。

2.选择合适的功率器件：开关电源的功率器件主要包括开关管、二极管和变压器等。

需要选择具备合适功率和工作频率范围的器件，并且要考虑其可靠性和成本。

3.控制和保护电路设计：开关电源需要有稳定的控制和保护功能，如输出电压、电流的监测和调节，过载、过压、短路等故障的保护。

需要设计相应的反馈和控制电路，保证开关电源的可靠工作。

4.选择合适的滤波电路：开关电源在工作过程中会产生较大的开关干扰，需要采取合适的滤波措施，减小开关干扰对其他电子设备的影响。

5.选择合适的输出电容：开关电源的输出端需要连接电容进行滤波，以减小输出纹波。

应选择适当容量和质量的电容，保证输出电压稳定。

6.保证开关电源的安全性：开关电源设计时需要考虑一些安全因素，如避免触电危险、瞬态过电压保护等，保证电源的安全可靠性。

7.合理布局和散热设计：开关电源的布局设计要合理，器件的热量要及时散热，避免温度过高对电源稳定性的影响。

二、开关电源调试要点：1.确认电源输入输出参数：在开关电源调试之前，首先要明确电源的输入和输出参数，如输入电压范围、输出电压和电流等，以便调试和验证工作的正确性。

2.建立逐步调试的过程：开关电源调试时可以采用逐步调试的方法，即先调试一部分功能，然后逐渐增加其他功能的调试。

这样可以避免在调试过程中出现一些难以排查的问题。

3.注意开关电源的保护功能：在调试的过程中，要注意开关电源的保护功能是否正常，如过载、过压、短路等故障保护功能是否有效。

可以通过人工模拟故障情况进行测试。

4.确保开关电源的稳定性：开关电源在调试过程中需要保证输出电压和电流的稳定性。

开关电源电路设计要点与调试开关电源是一种将电能转换为特定电压、电流和频率的电力转换装置，具有高效率、体积小、重量轻等优点，广泛应用于各种电子设备中。

开关电源的设计和调试是开发电子产品的重要环节，下面将重点介绍开关电源电路设计要点以及调试方法。

一、开关电源电路设计要点1.选用适当的拓扑结构：开关电源的拓扑结构包括开关正激式（buck）、开关反激式（flyback）、开关共激式（forward）等。

在选择拓扑结构时需要考虑输入电压范围、输出电压需求、功率密度要求、成本等因素。

不同拓扑结构有不同的工作原理和电路参数设计要求，设计时需要综合考虑各种因素才能确定最合适的拓扑结构。

2.合理选择功率元件和元器件：功率元件是开关电源中最关键的部件，直接影响开关电源的效率和可靠性。

常见的功率元件包括MOSFET、IGBT、二极管等。

在选择功率元件时需要考虑电压和电流的要求，以及功率元件的损耗和热散。

此外，还需要合理选择其他元器件，如电感、电容、变压器等，以满足开关电源的稳定性和工作要求。

3.设计稳压控制回路：开关电源的稳压控制回路起到控制输出电压稳定的作用。

常见的稳压控制回路有电压模式控制和电流模式控制。

在设计稳压控制回路时需要考虑输出电压波动范围、响应速度、幅值准确性、稳定性等因素，并根据具体需求选择合适的控制模式和电路结构。

4.进行开关频率和PWM信号设计：开关频率和PWM信号的设计直接影响开关电源的转换效率和输出波形质量。

一般来说，较高的开关频率可以减小电感器件和滤波器的体积，但会增加功率元件开关损耗；较低的开关频率可以降低功率元件开关损耗，但会增加电感器件和滤波器的体积。

同时，PWM信号的设计要考虑到占空比的合理选择、工作频率的稳定性等因素。

5.安全保护和电磁兼容设计：开关电源需要考虑到安全保护和电磁兼容的设计要求。

常见的安全保护设计有过载保护、过温保护、短路保护等，以保证开关电源的正常工作和安全可靠。

电磁兼容设计包括滤波器设计、接地设计等，以减小开关电源对周围电子设备的干扰和抗干扰能力。

开关电源知识点总结开关电源是一种将交流电转换为直流电供应给电子设备使用的电源装置。

在现代电子设备中广泛应用，如计算机、手机、电视等。

本文将从开关电源的原理、分类、工作方式和应用等方面进行总结。

一、开关电源的原理开关电源的核心是开关电源变换器。

它通过开关管的开关动作，将交流电转换为直流电。

其工作原理主要包括两个过程：变压和整流。

变压过程是通过变压器将输入电压变换为适合开关管工作的电压，然后经过整流电路将交流电转换为直流电。

二、开关电源的分类开关电源可以根据输出电压的稳定性、输入电压范围、功率和用途等特点进行分类。

1. 从输出电压的稳定性来看，开关电源可以分为线性稳压电源和开关稳压电源。

线性稳压电源通过线性调整器来稳定输出电压，但效率较低。

而开关稳压电源则通过开关管的开关动作来调整输出电压，效率较高。

2. 从输入电压范围来看，开关电源可以分为宽输入电压范围和窄输入电压范围的电源。

宽输入电压范围的电源适用于输入电压波动较大的场合，而窄输入电压范围的电源则适用于输入电压稳定的场合。

3. 从功率来看，开关电源可以分为小功率开关电源和大功率开关电源。

小功率开关电源适用于低功率设备，大功率开关电源适用于高功率设备。

4. 从用途来看，开关电源可以分为通用开关电源和专用开关电源。

通用开关电源适用于多种电子设备，而专用开关电源则针对特定设备进行设计。

三、开关电源的工作方式开关电源有两种主要的工作方式：连续导通模式和断续导通模式。

1. 连续导通模式是指开关管在每个工作周期内都处于导通状态。

这种工作方式的优点是输出电流波形较为平滑，适用于大功率输出。

但是由于开关管一直导通，会产生较大功率损耗。

2. 断续导通模式是指开关管在每个工作周期内都处于导通和截止两种状态之间切换。

这种工作方式的优点是开关管的功率损耗较小，适用于小功率输出。

但是由于开关管的开关频率较高，可能会产生较大的干扰。

四、开关电源的应用开关电源由于其高效率、小体积和稳定性好的特点，在各个领域得到了广泛应用。

开关电源设计详细培训开关电源是一种将输入电源以高效率转换为输出电源的电子设备。

由于其高效率、小体积和稳定性强等特点，开关电源在各个领域中得到广泛应用。

下面将详细介绍开关电源的设计培训。

首先，开关电源设计的第一步是明确需求。

根据实际应用场景和要求，确定输出电压、输出电流、输入电压范围等基本参数。

同时，还需考虑一些特殊需求，如过载保护、过压保护和短路保护等。

其次，根据需求参数，选择合适的拓扑结构。

开关电源的拓扑结构有多种，如降压型、升压型、降升压型等。

根据应用需求和电源性能要求，选择合适的拓扑结构，进行后续设计。

第三步是选择合适的开关元件和辅助元件。

在开关电源设计中，开关元件起到关键作用，常用的有MOSFET和IGBT。

选择合适的开关元件需要考虑其导通电阻、开通速度和损耗等因素。

同时，还需选择合适的电感、电容和变压器等辅助元件来完成电流转换和滤波。

第四步是进行稳压控制的设计。

稳压控制是开关电源设计的核心内容，常用的控制方式有脉宽调制（PWM）和电流模式控制（CM）。

在设计中，需要考虑稳定性、响应速度和负载适应性等因素，选择合适的控制方式，并进行参数调整。

第五步是进行过载保护和过压保护的设计。

在实际应用中，开关电源常常会面临过载和过压的情况，设计过载保护和过压保护电路是必要的。

过载保护常用的方式有电流限制和电流折半等，过压保护常用的方式有过压关断和过压旁路等。

第六步是消除电磁干扰。

开关电源在工作过程中会产生大量的电磁干扰，对其他电子设备造成干扰。

为了消除电磁干扰，需要采取电磁屏蔽措施，如合理布局线路、加装滤波电路和设置屏蔽罩等。

最后，进行测试和调整。

在设计完成后，需要进行电路的测试和调整，确保电源的性能满足设计要求。

常用的测试项目有输出电压稳定性、负载调整响应和效率等。

总结起来，开关电源设计需要明确需求、选择合适的拓扑结构、选择合适的开关元件和辅助元件、进行稳压控制的设计、进行过载保护和过压保护的设计、消除电磁干扰以及测试和调整等步骤。

开关电源的原理与设计开关电源是一种高效、稳定并且广泛应用于各种电子设备中的电源供应方式。

本文将探讨开关电源的原理与设计方法，帮助读者理解和应用开关电源技术。

一、开关电源的原理开关电源的工作原理主要基于开关器件（如晶体管或MOSFET）、变压器和滤波电路。

其基本原理如下：1. 输入电压通过整流桥变成直流电压，然后经过输入滤波电路去除大部分的纹波。

2. 直流电压通过PWM（脉宽调制）技术控制开关器件，使其周期性地开关。

3. 开关器件的快速开关与关断导致电压和电流的变化，并通过变压器传导到输出端。

4. 输出电压经过输出滤波电路去除纹波，然后供应给负载。

二、开关电源的设计要素1. 选定开关器件：合适的开关器件应具备低导通电阻、快速开关速度和高耐受电压等特点。

2. 设计变压器：变压器的设计应根据输入输出电压比例、功率需求和开关频率来选择合适的磁芯和线圈参数。

3. 输出滤波：合理设计输出滤波电路以减小输出纹波，采用合适的电容和电感来实现滤波效果。

4. 转换控制电路：PWM技术常用于控制开关器件的开关频率和占空比，需要设计合适的控制电路来实现转换。

三、开关电源的设计步骤1. 确定功率需求：根据需求确定开关电源的输出功率和电压范围。

2. 选择开关器件：根据功率需求选择适合的开关器件，考虑其导通电阻、开关速度和电压容忍度等。

3. 设计变压器：根据输入输出电压比例和功率需求设计变压器的磁芯和线圈参数。

4. 设计滤波电路：根据输出电压的纹波要求确定输出滤波电路的参数，包括电容和电感等。

5. 设计转换控制电路：选择合适的PWM控制芯片或设计自己的控制电路，实现开关器件的控制。

四、开关电源的优点1. 高效性：相比线性电源，开关电源的转换效率更高，能够节省能源并减少功耗。

2. 稳定性：开关电源具有更好的稳定性和调节性能，能够在不同负载条件下保持输出电压的稳定。

3. 体积小巧：开关电源采用高频开关器件和储能元件，使得电源尺寸更小、重量更轻。

64个开关电源设计必须掌握的技巧1. 变压器图纸、PCB、原理图这三者的变压器飞线位号需一致。

理由：安规认证要求这是很多工程师在申请安规认证提交资料时会犯的一个毛病。

2.X电容的泄放电阻需放两组。

理由：UL62368、CCC认证要求断开一组电阻再测试X电容的残留电压很多新手会犯的一个错误，修正的办法只能重新改PCB Layout，浪费自己和采购打样的时间。

3.变压器飞线的PCB孔径需考虑到最大飞线直径，必要是预留两组一大一小的PCB孔。

理由：避免组装困难或过炉空焊问题因为安规申请认证通常会有一个系列，比如说24W申请一个系列，其中包含4.2V-36V电压段，输出低压4.2V大电流和高压36V小电流的飞线线径是不一样的。

多根飞线直径计算参考如下表格：4.输出的DC线材的PCB孔径需考虑到最大线材直径。

理由：避免组装困难因为你的PCB可能会用在不同电流段上，比如5V/8A，和20V/2A，两者使用的线材是不一样的参考如下表格：5.电路调试，OCP限流电阻多个并联的阻值要设计成一样。

理由：阻值越大的那颗电阻承受的功率越大6.电路设计，散热片引脚的孔做成长方形椭圆形(经验值：2*1mm)。

理由：避免组装困难椭圆形的孔方便散热器有个移动的空间，这对组装和过炉是非常有利的。

7.电路调试，异常测试时，输出电压或OVP设计要小于60Vac(Vpk)/42.4Vdc(Vrms)。

理由：安规要求这个新手比较容易忽略，所以申请认证的产品一定要做OVP测试，抓输出瞬间波形。

8.电路设计，电解电容的防爆孔距离大于2mm，卧式弯脚留1.5mm。

理由：品质提升一般正规公司都有这个要求，防爆孔的问题日本比较重视，特殊情况除外。

9.电路调试，输出有LC滤波的电路需要老化确认纹波，如果纹波异常请调整环路。

理由：验证产品稳定性这个很重要，我之前经常碰到这个问题，产线老化后测试纹波会变高，现象是环路震荡。

10.电路调试，二极管并联时,应该测试一颗二极管故障开路时, 产生的异常(包括TO-220 里的两颗二极管)。
