物理第一轮复习：《电路初探》(第十三章)

第十三章电路初探知识归纳电荷1．自然界中只有两种电荷．丝绸摩擦过的玻璃棒上带的电荷叫做正电荷，毛皮摩擦过的橡胶棒上带的电荷叫做负电荷．2．电荷间相互作用规律：同种电荷互相排斥，异种电荷互相吸引。

3．摩擦起电的原因：是电子在物体间发生了转移。

得到电子的物体显示带负电，失去电子的物体显示带等量的正电。

4.验电器是用来检验物体是否带电的仪器。

根据同种电荷相互排斥原理制成。

电路1. 电源：能提供持续电流（或电压）的装置。

2. 电源是把其他形式的能转化为电能。

如干电池是把化学能转化为电能。

发电机则由机械能转化为电能。

3. 有持续电流的条件：1.有电源2.电路闭合。

4. 导体：容易导电的物体叫导体。

如：金属，人体，大地，酸、碱、盐的水溶液等。

5. 绝缘体：不容易导电的物体叫绝缘体。

如：橡胶，玻璃，陶瓷，塑料，油，纯水等。

6. 电路组成：由电源、导线、开关和用电器组成。

7. 电路有三种状态：(1)通路：接通的电路叫通路；(2)断路：断开的电路叫开路；(3)短路：直接把导线接在电源两极上的电路叫短路。

8. 电路图：用符号表示电路连接的图叫电路图。

9. 串联：把电路元件逐个顺次连接起来的电路，叫串联。

（电路中任意一处断开，电路中都没有电流通过）10. 并联：把电路元件并列地连接起来的电路，叫并联。

（并联电路中各个支路是互不影响的）电流1．电流的大小用电流强度(简称电流I)表示。

①、电流的单位：安培（A），毫安（mA），微安（uA）②、换算关系：1A=1000 mA，1 mA=1000 uA3．测量电流的仪表是：电流表，它的使用规则是：①使用电流表前首先要校零，即使指针对准表头刻度盘的零刻度线，同时弄清电流表的量程和分度值。

电流表要与被测用电器串联。

②电流要从电流表的“+”接线柱流入“－”接线柱流出。

③被测电流不能超过电流表的量程④绝对不允许不经过用电器就直接把电流表接到电源的两极上4．实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是0.02安；②0～3安，每小格表示的电流值是0.1安。

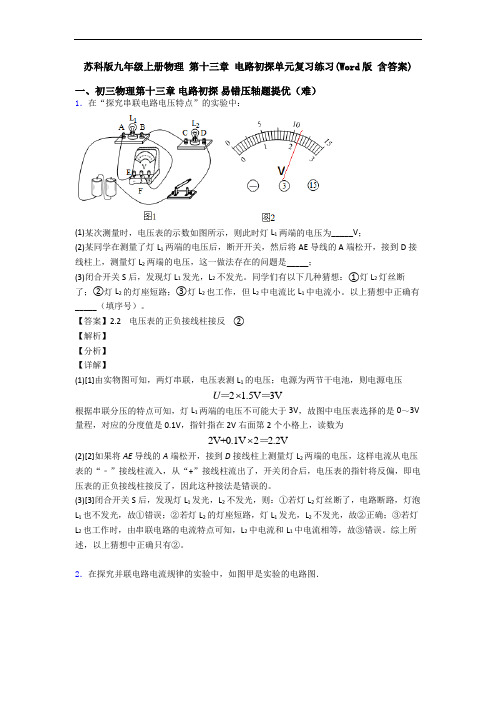

苏科版九年级上册物理第十三章电路初探单元复习练习(Word版含答案)一、初三物理第十三章电路初探易错压轴题提优（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．在探究并联电路电流规律的实验中，如图甲是实验的电路图．（1）连接电路之前，开关应处于_______状态；电流表应______（选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的________点．（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是____；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_________A．（3）表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处A点的电流I A B点的电流I B C点的电流I C0.18A0.18A0.36AA点的电流I A B点的电流I B C点的电流I C0.16A0.16A0.32A①_____________________________②_________________________________【答案】断开串联 C 电流表的正负接线柱接反了 0.24 只进行了一次实验所选的两灯泡的规格相同【解析】【分析】（1）在连接电路时，开关应断开,电流表应串联在被测电路中，由此解答；（2）连接电路时，电流表正负接线柱不要接反，否则电流表指针将反向偏转；由图先电流表确定其量程与分度值，再读出其示数；（3）为得出普遍结论，应使用不同规格的实验器材进行多次实验，测出多组实验数据．【详解】(1)为了保护电路，在连接电路时，开关应处于断开状态；根据电流表的使用规则，电流表应串联在被测电路中．若要测量干路电流，则电流表应接在甲图中的C点；(2)由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；由如图丙所示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.24A；(3)由题意可知，小亮同学使用的灯泡规格相同，由表中实验数据可知，小亮的探究过程的两点不妥之处：①只进行了一次实验，只测出了一组实验数据，②由于使用的灯泡规格相同，只进行了一次实验，实验结论不具有普遍性，为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据．故答案为断开；串联； C；电流表的正负接线柱接反了； 0.24 ；只进行了一次实验；所选的两灯泡的规格相同．3．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（相同/不同）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：_____（正确/不正确）．（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？答：_____（合理/不合理）．请说明理由：_____．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.6 2.9 4.52 2.1 2.4 4.43 2.5 2.0 4.44 1.8 2.7 4.5【答案】不同断开开关，更换电压表的量程不正确合理因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和【解析】【详解】(1)[1]为了使探究得出的结论具有普遍意义，L1、L2应该选择不同的灯泡，避免两灯泡的电压相同，得出串联电路中各用电器电压相同的结论；(2)[2]从图乙可以看到，电压表的量程是0到15V，读数是2V，为了使实验结果更准确，接下来他应该断开开关，更换电压表的量程，改为0到3V；(3)[3]小聪的办法不正确，因为电压表与B点接触那端是正接线柱，当将与A点相连的导线改接到C点时，电流将会从电压表的负接线柱流入，所以小聪的办法不正确；(4)[4][5]这些数据是合理的，因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和。

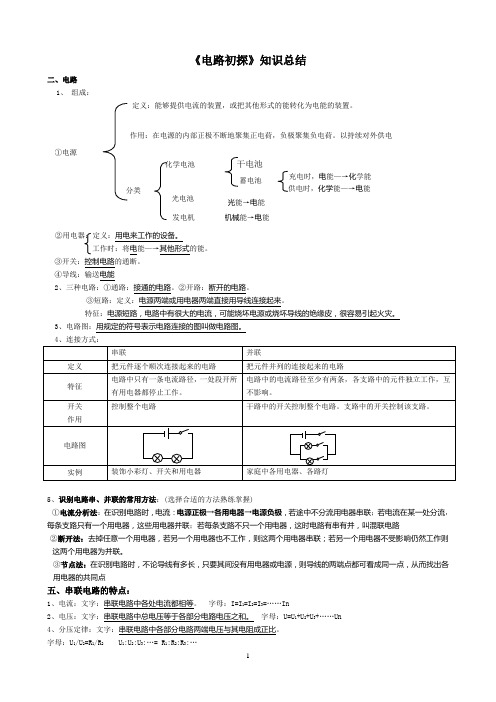

《电路初探》知识总结二、电路1、 组成：②用电器：定义：用电来工作的设备。

工作时：将电能—→其他形式的能。

③开关：控制电路的通断。

④导线：输送电能2、三种电路：①通路：接通的电路。

②开路：断开的电路。

③短路：定义：电源两端或用电器两端直接用导线连接起来。

特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。

3、电路图：用规定的符号表示电路连接的图叫做电路图。

4、连接方式：5、识别电路串、并联的常用方法：(选择合适的方法熟练掌握)①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。

③节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点 五、串联电路的特点：1、电流：文字：串联电路中各处电流都相等。

字母：I=I 1=I 2=I 3=……In2、电压：文字：串联电路中总电压等于各部分电路电压之和。

字母：U=U 1+U 2+U 3+……Un4、分压定律：文字：串联电路中各部分电路两端电压与其电阻成正比。

字母：U 1/U 2=R 1/R 2 U 1:U 2:U 3:…= R 1:R 2:R 3:…分类 ①电源 定义：能够提供电流的装置，或把其他形式的能转化为电能的装置。

作用：在电源的内部正极不断地聚集正电荷，负极聚集负电荷。

以持续对外供电 化学电池 干电池 蓄电池 充电时，电能—→化学能 化学能—→电能 光电池 发电机 机械能→电能光能→电能六、并联电路的特点：1、电流：文字：并联电路中总电流等于各支路中电流之和。

字母： I=I 1+I 2+I 3+……In2、电压：文字：并联电路中各支路两端的电压都相等。

苏科版九年级物理《第十三章电路初探》知识梳理知识梳理1．电路的组成电路就是用导线把电源、用电器、开关等元件连接起来组成的电流路径．A．电源是把其他形式的能转化为电能的装置，电源的作用是持续提供电压．常见的电源有直流电源和交流电源，最常用的直流电源是电池，当直流电源对用电器供电时，电源外部的电流从电源的正极通过用电器流向负极，电源内部的电流从电源的负极流向正极，电源内、外部的电流形成闭合回路．干电池、蓄电池供电时——化学能转化为电能光电池供电时——光能转化为电能发电机供电时——机械能转化为电能B．用电器的作用是利用电能进行工作，工作时把电能转化为其他形式的能．电饭煲、电水壶工作时——电能转化为内能白炽灯工作时——电能转化为内能和光能电动机、电风扇工作时——电能转化为机械能和内能收音机工作时——电能转化为声能和内能电视机工作时——电能转化为光能、声能和内能C．导线的作用是输送电能(传输电流)．D．开关的作用是控制电流的通、断．2．电路图用电路元件符号表示电路元件实物连接的图，叫做电路图．3．电路的状态A．通路：处处相通的电路叫做通路．B．开路(断路)：在某处断开的电路叫做开路(断路)．C．短路（全短路、部分短路）：导线不经过用电器直接跟电源两极连接的电路，叫做全短路．发生全短路时，电路中的元件会被烧坏，这是不允许的．电路中有多个用电器时，把其中一个或部分用电器的两端用一根导线直接接通，这时该用电器不工作，这种情况叫做部分短路．部分短路是允许的，有时还是必要的．4．电路的连接方式A．串联把用电器逐个顺次连接起来的电路，叫做串联电路．在串联电路中，电流只有惟一的一条通路，开关控制所有的用电器．B．并联把用电器并列地接在电路中某两点之间的连接方式叫做并联．该两点叫做电路的分支点，从电源两极到两个分支点之间的那部分电路叫做干路，两个分支点之间的各条电路叫做支路．在并联电路中，每条支路和干路都可构成电流的通路，干路中的开关控制所有的用电器，支路中的开关只控制该支路中的用电器．C．混联既有串联又有并联的电路，叫做混联电路．不论多么复杂的电路，都是由简单的串联电路和并联电路组成的．5．电流和电流表的使用A ．电流i ．物理意义电流是表示电流强弱的物理量．电流用字母I 表示．ii ．定义每秒通过导体任一横截面的电荷量，叫做电流．1ii ．定义式和决定式：tQ I = 说明：该公式适用于任何通电导体，应用时要注意式中的三个量必须对应着同一段时间内的同一段导体，若导体中有正、负自由电荷同时向相反方向作定向移动，则Q=Q 正+Q 负．iv ．单位在国际单位制中，电流的基本单位是安培，简称安，符号为A ．1 A=1 C ／s ．此外，还有毫安(mA)、微安(μA)．1 A=103 mA l mA=103 μAB ．电流表在实验室里，常用电流表来测量电流，电流表的电路元件符号是在使用时应先用大量程进行试触，如电流表示数在小量程范围内，再改用小量程，这样读数更为准确；在使用时必须把电流表串联在电路中，使电流从“+”接线柱流进，从“一”接线柱流出；绝不允许把电流表直接连接到电源的两极．C 串、并联电路中电流的特点i ．在串联电路中，电流处处相等．n I I I I ==== 21ii ．在并联电路中，干路中的电流等于各支路中的电流之和．n I I I I +++= 216．电压和电压表的使用A ．电压i ．作用电源的作用是维持正、负极间有一定的电压，电压是使导体中的自由电荷定向移动形成电流的原因．电压用字母U 表示．电路中要获得持续电流的充要条件是：①要有电源；②电路为通路．ii ．单位在国际单位制中，电压的基本单位是伏特，简称伏，符号为V ．此外，还有兆伏(Mv)、千伏(kV)、毫伏(mV)、微伏(μV)．1 MV=103 kV 1 kV=103 V 1 V=103 mV 1 mV=103μVB ．电压表在实验室里，常用电压表来测量电压，电压表的电路元件符号是在使用时应先用大量程进行试触，如电压表的示数在小量程范围内，再改用小量程，这样读数更为准确，在使用时必须把电压表并联在电路中，使电流从“+”接线柱流进，从“一"接线柱流出．C ．电流表与电压表之比较i ．相同点在无法估计待测量的情况下，都要先用大量程进行试触；在选定电表后使用时都要选择适当的量程，都是让电流从表的“+”接线柱流进，从表的“一”接线柱流出．Ii ．不同点在使用时，电流表应与待测电路串联，电压表应与待测电路并联；电流表不能直接接到电源两极上，电压表可以直接接到电源两极上．在简化电路时，由于电流表的内阻很小可将它看作短路，由于电压表的内阻很大可将它看作断路．D ．串联电池组的电压等于各个电池的电压之和．n U U U U +++= 21E 串、并联电路中电压的特点i ．串联电路两端的总电压等于各部分电路两端的电压之和．n U U U U +++= 21ii ．并联电路中各支路两端的电压相等．n U U U U ==== 21。

第十三章电路初探总复习知识梳理:一、初识家用电器和电路1．是提供持续电流的装置，从能量转化的角度看，它是把能转化为能的装置。

2．电路就是用导线把、、等元件连接起来组成的电流路径．3．电路中获得持续电流的条件：(1) ；(2) ． 4．电路的三种状态是、和，其中会使电路中的电流很大，会造成严重的后果，这是在连接电路过程中应当避免的．5·画出下列电路元件的符号：电灯，开关，电铃，电动机．二、判断串、并联电路的方法1．定义法：若电路中各元件是逐个顺次首尾相连的，此电路就是联电路；若各元件(用电器)首首相接，尾尾相接，并列地连在电路两点间，此电路就是联电路．2．电流法：让电流从电源的正极流出，经过各用电器回到电源负极，途中不分流，电流始终是一条路径，则这些用电器是联；若电流在某处分为几条支路，每条支路上都有用电器，电流在电路中有分有合，则这些用电器之间的连接方式就是联．3．断路法：断开其中一个用电器，看其他用电器是否还能工作，若其他用电器照常工作，表明这几个用电器是联；若其他用电器都不能工作，则这几个用电器是联的．4．短路法：用导线将某一用电器短路，如果其他用电器仍能工作，这几个用电器是联；如果其用电器都不能工作，则这几个用电器是联．三、电流和电压1．电流总是从电源的极流出，经过导线、用电器回到电源极．2．在物理学中，用表示电流的大小．在国际单位制中，电流的单位是。

3．电路中电流的形成，是由于电路两端存在着．在国际单位制中，电压的单位是．认识电压的作用时，采用了法．4．一节干电池的电压是，照明电路的电压是，一节蓄电池的电压是．四、电流表和电压表的使用1．实验室用的学生电流表共有两个量程，分别是和量程，若用大量程，其分度值是 A；若选用小量程，其分度值是 A。

-2．实验室用的学生电压表共有两个量程，分别是和量程，若用大量程，其分度值是 V；若选用小量程，其分度值是 V．3．正确使用电流表和电压表：使用前都要检查，连人电路时都要注意电流从流入、流出，都要正确选用；不同的是表与被测电路串联，表与被测电路并联．4．识别电路时，表看作导线，表看作断路．五、串、并联电路电流、电压的特点1．在串联电路中，电流处处 ，串联电路两端的总电压等于各部分电路两端的电压 。

物理：《第十三章电路初探》复习课(共2课时)集体备课教案（苏科版九年级）教学内容苏科版九年级物理上册第十三章——复习（一）课题第一课时：复习（一）课型：复习课程标准三维目标知识与技能1、会读、会画简单的电路图。

2、能连接简单的串联电路和并联电路。

3、能说出生活、生产中采用简单串联或并联电路的实例。

4、会使用电流表和电压表。

过程与方法在科学探究活动中体验和增强合作、交流意识。

情感态度与价值观联系实际，尝试设计实用电路。

关注自然与社会，实现人与自然、社会的和谐发展。

教学重点1．会读、会画简单的电路图。

2、能连接简单的串联电路和并联电路。

3．会使用电流表和电压表。

教学难点1．能连接简单的串联电路和并联电路。

2．能说出生活、生产中采用简单串联或并联电路的实例。

3．会使用电流表和电压表。

教具学具电流表、电压表等。

学习内容、过程安排教师引导学生活动修订栏一．复习填空题1．路灯总是一起亮，一起暗，它们的连接方式是，原因是2．在图所示电路中，只闭合S1时，电灯亮；当S1、S2都断开时，电灯亮，它们是连接的；当S1、S2都闭合时，电灯亮，它们是连接的．3．如图所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则处电表示电压表．4．如图所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若先独立思考小组交流集体讨论教师引导学生活动开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；若开关S、S1、S2都闭合，那么能发光的是，电压表所测的是两端的电压．5．如图所示，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．二、复习选择题1．一个开关同时能控制三只灯泡 , 则这三只灯泡的连接方式为（）A. 一定是串联B. 一定是并联C. 串联或并联都可以D. 以上答案都不正确2．某同学将如图所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（）A.甲灯泡丝断了 B.乙灯泡丝断了C.丙灯泡丝断了D.都有可能小组交流独立完成后集体订正讨论集体订正课堂总结提问：今天你有什么收获？学生小组内讨论后汇报作业设计练习册第2、5、6、8题独立完成教学反思教学内容苏科版九年级物理上册第十三章——复习（二）课题第二课时：复习（二）课型：复习课程标准三维目标知识与技能1、会读、会画简单的电路图。
