目录1自动控制系统的基本概念1.1内容提要1.2习题与解答2自动控制系统的数学模型2.1内容提要2.2习题与解答3自动控制系统的时域分析3.1内容提要3.2习颗与他答4根轨迹法4.1内容提要4.2习题与解答5频率法5.1内容提要5.2习题与解答6控制系统的校正及综合6.1内容提要6.2习题与解答7非线性系统分析7.1内容提要7.2习题与解答8线性离散系统的理论基础8.1内容提要8.2习题与解答9状态空间法9.1内容提要9.2习题与解答附录拉普拉斯变换参考文献1自动控制系统的基本概念1. 1内容提要基本术语：反馈量，扰动量，输人量，输出量，被控对象；基本结构：开环，闭环，复合；基本类型：线性和非线性，连续和离散，程序控制与随动；基本要求：暂态，稳态，稳定性。
本章要解决的问题，是在自动控制系统的基本概念基础上，能够针对一个实际的控制系统，找出其被控对象、输人量、输出量，并分析其结构、类型和工作原理。
1.2习题与解答题1-1图P1-1所示，为一直流发电机电压白动控制系统示意图。
图中，1为发电机；2为减速器；3为执行电机；4为比例放大器；5为可调电位器。
(1)该系统有哪些环节组成，各起什么作用” (2)绘出系统的框图，说明当 负载电流变化时，系统如何保持发 电机的电压恒定 (3)该系统是有差系统还是无 差系统。
(4)系统中有哪些可能的扰动， 答(1)该系统由给定环节、比较环节、中间环节、执行结构、检测环节、 发电机等环节组成。
给定环节:电压源0U 。
用来设定直流发电机电压的给定值。
比较环节:本系统所实现的被控量与给定量进行比较，是通过给定电 压与反馈电压反极性相接加到比例放大器上实现的中间环节:比例放大器。
它的作用是将偏差信号放大，使其足以带动 执行机构工作。
该环节又称为放大环节执行机构:该环节由执行电机、减速器和可调电位器构成。
该环节的 作用是通过改变发电机励磁回路的电阻值，改变发电机的磁场，调节发 电机的输出电压被控对象:发电机。
第一章绪论重点：1．自动控制系统的工作原理；2．如何抽象实际控制系统的各个组成环节；3．反馈控制的基本概念；4．线性系统（线性定常系统、线性时变系统）非线性系统的定义和区别；5．自动控制理论的三个基本要求：稳定性、准确性和快速性。
第二章控制系统的数学模型重点：1.时域数学模型--微分方程；2.拉氏变换；3.复域数学模型--传递函数；4.建立环节传递函数的基本方法；5.控制系统的动态结构图与传递函数；6.动态结构图的运算规则及其等效变换；7.信号流图与梅逊公式。
难点与成因分析：1.建立物理对象的微分方程由于自动化专业的本科学生普遍缺乏对机械、热力、化工、冶金等过程的深入了解，面对这类对象建立微分方程是个难题，讲述时2.动态结构图的等效变换由于动态结构图的等效变换与简化普遍只总结了一般原则，而没有具体可操作的步骤，面对变化多端的结构图，初学者难于下手。
应引导学生明确等效简化的目的是解除反馈回路的交叉，理清结构图的层次。
如图1中右图所示系统存在复杂的交叉回路，若将a点移至b点，同时将c点移至d点，同理，另一条交叉支路也作类似的移动，得到右图的简化结构图。
图1 解除回路的交叉是简化结构图的目的3. 梅逊公式的理解梅逊公式中前向通道的增益K P 、系统特征式∆及第K 条前向通路的余子式K ∆之间的关系仅靠文字讲述，难于理解清楚。
需要辅以变化的图形帮助理解。
如下图所示。
图中红线表示第一条前向通道，它与所有的回路皆接触，不存在不接触回路，故11=∆。
第二条前向通道与一个回路不接触，回路增益44H G L -=，故4421H G +=∆。
第三条前向通道与所有回路皆接触，故13=∆。
第三章 时域分析法重点：1. 一、二阶系统的模型典型化及其阶跃响应的特点；2. 二阶典型化系统的特征参数、极点位置和动态性能三者间的相互关系；3. 二阶系统的动态性能指标（r t ，p t ，%σ，s t ）计算方法；4. 改善系统动态性能的基本措施；5. 高阶系统主导极点的概念及高阶系统的工程分析方法；6. 控制系统稳定性的基本概念，线性定常系统稳定的充要条件；7. 劳斯判据判断系统的稳定性；8. 控制系统的误差与稳态误差的定义；9. 稳态误差与输入信号和系统类型之间的关系；10. 计算稳态误差的终值定理法和误差系数法；11. 减少或消除稳态误差的措施和方法。

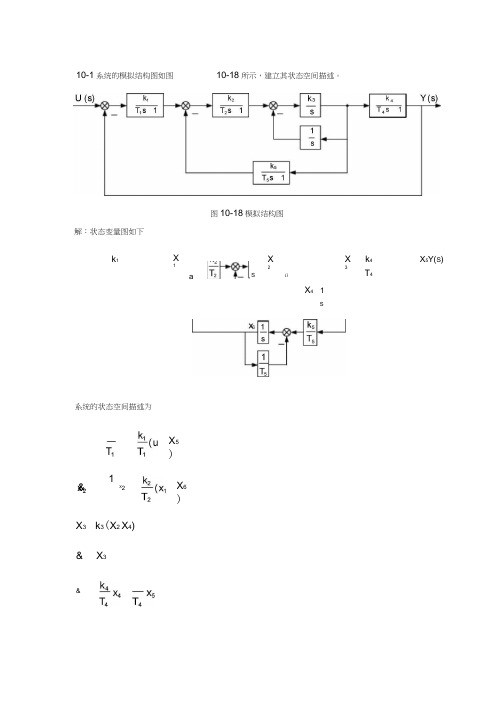

10-1系统的模拟结构图如图10-18所示，建立其状态空间描述。
图10-18模拟结构图解：状态变量图如下k1系统的状态空间描述为1X2X3 k3(X2 X4)& X3&X1SaX2iiX3k4T4X5)X6)X5Y(S)X4 1Sy X 5y 0 0 0 0 10 x状态空间描述。
R 1oi 2 *U o图10-20电路图解：列写动态方程U i Uq R 1U1 i 2)dUq . C 1 - i 1k 5 11—Lq ―i1亍0 0 0 k 1 k 2 10 TT T 2& 0k 3 0 k 3 0 0 0 1 0 0 00 & 1T 4 T 4 0k 0 0T 50 X 0 u0 0 0 0 01 T 510-3 有电路如图10-20所示，设输入为u ，输出为U o ，求以电容电压作为状态变量的U i写成矩阵形式为UC 2Uq , X 2 U c 2，输入u U j ，输出y U c 2，则电路的状态空间描述为1 R I G U10-7证明下列系统是线性定常系统，并求其状态空间描述（1）3<& 8y 5U ; (2) 翼 4輙 5& y 2i& U 解： 证明 略。
(1) 能 :控标准型&1 0 x 1 0 &0 1x 2 0 U &8 03 X 31x iy 5 0 0 x 2X 3能观标准型r i2U q R 』2 U C 2U o U c 2R 1 R ? 1 & R i R 2C1R 2C 1X 1 X& =11 X 2R 2C 2R 2 C 2设状态变量x-iX i X2& 0 0 8 X1 5& 1 0 0 X2 0 u& 0 1 3 X3 0X1y 0 0 1 X2X3(2)能控标准型& 0 10^0& 0 0 1 x20 u& 1 5 4 x a 1X iy 1 2 0 x2X3能观标准型& 0 0 1 x( 1& 1 0 5 x2 2 u& 0 1 4 x30X1y 0 0 1 x2X310-8已知系统的传递函数，建立其状态空间描述，并画出系统的模拟结构图。
1 请解释下列名字术语：自动控制系统、受控对象、扰动、给定值、参考输入、反馈。
解：自动控制系统：能够实现自动控制任务的系统，由控制装置与被控对象组成；受控对象：要求实现自动控制的机器、设备或生产过程扰动：扰动是一种对系统的输出产生不利影响的信号。
如果扰动产生在系统内部称为内扰；扰动产生在系统外部，则称为外扰。
外扰是系统的输入量。
给定值：受控对象的物理量在控制系统中应保持的期望值参考输入即为给定值。
反馈：将系统的输出量馈送到参考输入端，并与参考输入进行比较的过程。
2 请说明自动控制系统的基本组成部分。
解：作为一个完整的控制系统，应该由如下几个部分组成：①被控对象：所谓被控对象就是整个控制系统的控制对象；②执行部件：根据所接收到的相关信号，使得被控对象产生相应的动作；常用的执行元件有阀、电动机、液压马达等。
③给定元件：给定元件的职能就是给出与期望的被控量相对应的系统输入量（即参考量）；④比较元件：把测量元件检测到的被控量的实际值与给定元件给出的参考值进行比较，求出它们之间的偏差。
常用的比较元件有差动放大器、机械差动装置和电桥等。
⑤测量反馈元件：该元部件的职能就是测量被控制的物理量，如果这个物理量是非电量，一般需要将其转换成为电量。
常用的测量元部件有测速发电机、热电偶、各种传感器等；⑥放大元件：将比较元件给出的偏差进行放大，用来推动执行元件去控制被控对象。
如电压偏差信号，可用电子管、晶体管、集成电路、晶闸管等组成的电压放大器和功率放大级加以放大。
⑦校正元件：亦称补偿元件，它是结构或参数便于调整的元件，用串联或反馈的方式连接在系统中，用以改善系统的性能。
常用的校正元件有电阻、电容组成的无源或有源网络，它们与原系统串联或与原系统构成一个内反馈系统。
3 请说出什么是反馈控制系统，开环控制系统和闭环控制系统各有什么优缺点？解：反馈控制系统即闭环控制系统，在一个控制系统，将系统的输出量通过某测量机构对其进行实时测量，并将该测量值与输入量进行比较，形成一个反馈通道，从而形成一个封闭的控制系统；开环系统优点：结构简单，缺点：控制的精度较差；闭环控制系统优点：控制精度高，缺点：结构复杂、设计分析麻烦，制造成本高。
《自动控制原理》复习参考资料一、基本知识 11、反馈控制又称偏差控制，其控制作用是通过输入量与反馈量的差值进行的。
2、闭环控制系统又称为反馈控制系统。
3、在经典控制理论中主要采用的数学模型是微分方程、传递函数、结构框图和信号流图。
4、自动控制系统按输入量的变化规律可分为恒值控制系统、随动控制系统与程序控制系统。
5、对自动控制系统的基本要求可以概括为三个方面，即：稳定性、快速性和准确性。
6、控制系统的数学模型，取决于系统结构和参数, 与外作用及初始条件无关。
7、两个传递函数分别为 G1(s)与 G2(s)的环节，以并联方式连接，其等效传递函数为G(s)+G2(s)，以串联方式连接，其等效传递函数为G1(s)*G2(s)。
18、系统前向通道传递函数为 G (s)，其正反馈的传递函数为 H (s)，则其闭环传递函数为G(s) /(1-G(s) H(s) )。
9、单位负反馈系统的前向通道传递函数为 G (s)，则闭环传递函数为G(s) /(1+ G(s) )。
10 、典型二阶系统中，ξ=0.707 时，称该系统处于二阶工程最佳状态，此时超调量为 4.3%。
11、应用劳斯判据判断系统稳定性，劳斯表中第一列数据全部为正数，则系统稳定。
12、线性系统稳定的充要条件是所有闭环特征方程的根的实部均为负，即都分布在S平面的左平面。
13、随动系统的稳态误差主要来源于给定信号，恒值系统的稳态误差主要来源于扰动信号。
14、对于有稳态误差的系统，在前向通道中串联比例积分环节，系统误差将变为零。
15、系统稳态误差分为给定稳态误差和扰动稳态误差两种。
16 、对于一个有稳态误差的系统，增大系统增益则稳态误差将减小。
17 、对于典型二阶系统，惯性时间常数 T 愈大则系统的快速性愈差。
18 、应用频域分析法，穿越频率越大，则对应时域指标 ts越小，即快速性越好19 最小相位系统是指 S 右半平面不存在系统的开环极点及开环零点。
20、按照校正装置在系统中的不同位置，系统校正可分为串联校正、反馈校正、补偿校正与复合校正四种。
1-1 图1-2是液位自动控制系统原理示意图。
在任意情况下，希望液面高度c 维持不变，试说明系统工作原理并画出系统方块图。
图1-2 液位自动控制系统解：被控对象：水箱；被控量：水箱的实际水位；给定量电位器设定水位r u （表征液位的希望值r c ）；比较元件：电位器；执行元件：电动机；控制任务：保持水箱液位高度不变。
工作原理：当电位电刷位于中点（对应r u ）时，电动机静止不动，控制阀门有一定的开度，流入水量与流出水量相等，从而使液面保持给定高度r c ，一旦流入水量或流出水量发生变化时，液面高度就会偏离给定高度r c 。
当液面升高时，浮子也相应升高，通过杠杆作用，使电位器电刷由中点位置下移，从而给电动机提供一定的控制电压，驱动电动机，通过减速器带动进水阀门向减小开度的方向转动，从而减少流入的水量，使液面逐渐降低，浮子位置也相应下降，直到电位器电刷回到中点位置，电动机的控制电压为零，系统重新处于平衡状态，液面恢复给定高度r c 。
反之，若液面降低，则通过自动控制作用，增大进水阀门开度，加大流入水量，使液面升高到给定高度r c。
系统方块图如图所示：1-10 下列各式是描述系统的微分方程，其中c(t)为输出量，r (t)为输入量，试判断哪些是线性定常或时变系统，哪些是非线性系统? （１）222)()(5)(dt t r d t t r t c ++=；（２）)()(8)(6)(3)(2233t r t c dt t dc dt t c d dt t c d =+++； （３）dt t dr t r t c dt t dc t )(3)()()(+=+； （４）5cos )()(+=t t r t c ω； （５）⎰∞-++=t d r dt t dr t r t c ττ)(5)(6)(3)(；（６）)()(2t r t c =；（７）⎪⎩⎪⎨⎧≥<=.6),(6,0)(t t r t t c解：（1）因为c(t)的表达式中包含变量的二次项2()r t ，所以该系统为非线性系统。
第一章绪论1-1 试比较开环控制系统和闭环控制系统的优缺点.解答：1开环系统(1) 优点:结构简单，成本低，工作稳定。
用于系统输入信号及扰动作用能预先知道时，可得到满意的效果。
(2) 缺点：不能自动调节被控量的偏差。
因此系统元器件参数变化，外来未知扰动存在时，控制精度差。
2 闭环系统⑴优点：不管由于干扰或由于系统本身结构参数变化所引起的被控量偏离给定值，都会产生控制作用去清除此偏差，所以控制精度较高。
它是一种按偏差调节的控制系统。
在实际中应用广泛。
⑵缺点：主要缺点是被控量可能出现波动，严重时系统无法工作。
1-2 什么叫反馈？为什么闭环控制系统常采用负反馈？试举例说明之。
解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反馈。
闭环控制系统常采用负反馈。
由1-1中的描述的闭环系统的优点所证明。
例如，一个温度控制系统通过热电阻（或热电偶）检测出当前炉子的温度，再与温度值相比较，去控制加热系统，以达到设定值。
1-3 试判断下列微分方程所描述的系统属于何种类型（线性，非线性，定常，时变）？（1）22()()()234()56()d y t dy t du t y t u t dt dt dt ++=+（2）()2()y t u t =+（3）()()2()4()dy t du t ty t u t dt dt +=+（4）()2()()sin dy t y t u t t dt ω+=（5）22()()()2()3()d y t dy t y t y t u t dt dt ++=（6）2()()2()dy t y t u t dt +=（7）()()2()35()du t y t u t u t dtdt =++⎰解答：（1）线性定常（2）非线性定常（3）线性时变（4）线性时变（5）非线性定常（6）非线性定常（7）线性定常1-4如图1-4是水位自动控制系统的示意图，图中Q1，Q2分别为进水流量和出水流量。
第一章绪论1-1 试比较开环控制系统和闭环控制系统的优弊端.解答： 1 开环系统(1)长处 :构造简单，成本低，工作稳固。
用于系统输入信号及扰动作用能早先知道时，可获得满意的成效。
(2)弊端：不可以自动调理被控量的偏差。
所以系统元器件参数变化，外来未知扰动存在时，控制精度差。
2闭环系统⑴长处：不论因为扰乱或因为系统自己构造参数变化所惹起的被控量偏离给定值，都会产生控制作用去消除此偏差，所以控制精度较高。
它是一种按偏差调理的控制系统。
在实质中应用宽泛。
⑵弊端：主要弊端是被控量可能出现颠簸，严重时系统没法工作。
1-2什么叫反应？为何闭环控制系统常采纳负反应？试举例说明之。
解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反应。
闭环控制系统常采纳负反应。
由1-1 中的描绘的闭环系统的长处所证明。
比如，一个温度控制系统经过热电阻（或热电偶）检测出目前炉子的温度，再与温度值对比较，去控制加热系统，以达到设定值。
1-3试判断以下微分方程所描绘的系统属于何种种类（线性，非线性，定常，时变）？2 d 2 y(t)3 dy(t ) 4y(t ) 5 du (t ) 6u(t )（1）dt 2 dt dt（2） y(t ) 2 u(t)（3）t dy(t) 2 y(t) 4 du(t) u(t ) dt dtdy (t )u(t )sin t2 y(t )（4）dtd 2 y(t)y(t )dy (t ) （5）dt 2 2 y(t ) 3u(t )dt（6）dy (t ) y 2 (t) 2u(t ) dty(t ) 2u(t ) 3du (t )5 u(t) dt（7）dt解答： （1）线性定常（2）非线性定常 （3）线性时变（4）线性时变（5）非线性定常（6）非线性定常（7）线性定常1-4 如图 1-4 是水位自动控制系统的表示图， 图中 Q1，Q2 分别为进水流量和出水流量。
控制的目的是保持水位为必定的高度。
9-2 已知非线性系统的微分方程为 (1) 320x x x ++= (2) 0x xx x ++= (3)0x x x ++=(4)2(1)0x x x x --+=试确定系统的奇点及其类型，并概略绘制系统的相轨迹图。
解 (1) 奇点(0, 0)。
特征方程为2320λλ++=两个特征根为1,21, 2λ=--平衡点(0, 0)为稳定节点。
在奇点附近的概略相轨迹图：x(2) 奇点(0, 0)。
在平衡点(0, 0)的邻域内线性化，得到的线性化模型为0x x +=其特征方程为210λ+=两个特征根为1,2j λ=±1平衡点(0, 0)为中心点。
在奇点附近的概略相轨迹图：x(3) 奇点(0, 0)。
原方程可改写为0000x x x x x x x x ++=≥⎧⎨+-=<⎩ 其特征方程、特征根和类型为21,221,2100.50.866 10 1.618, 0.618 j λλλλλλ⎧++==-±⎪⎨+-==-⎪⎩稳定焦点鞍点 在奇点附近的概略相轨迹图：(4) 奇点(0, 0)。
在平衡点(0, 0)的邻域内线性化，得到的线性化模型2 为0x x x -+=其特征方程为210λλ-+=两个特征根为1,20.50.866j λ=±平衡点(0, 0)为不稳定焦点。
在奇点附近的概略相轨迹图：x9-6 非线性系统的结构图如图9-51所示，其中0.2a =，0.2b =，4K =，1T s =。
试分别画出输入信号取下列函数时在e -e 平面上系统的相平面图（设系统原处于静止状态）。
(1) () 2 1()r t t =(2)() 2 1()0.4r t t t =-+(3)() 2 1()0.8r t t t =-+(4)() 2 1() 1.2r t t t =-+图9-51 题9-6图解：由系统结构图可得4c c u +=。
由于e r c =-，那么4e e u r r ++=+。
第一章绪论重点：1．自动控制系统的工作原理；2．如何抽象实际控制系统的各个组成环节；3．反馈控制的基本概念；4．线性系统（线性定常系统、线性时变系统）非线性系统的定义和区别；5．自动控制理论的三个基本要求：稳定性、准确性和快速性。
第二章控制系统的数学模型重点：1.时域数学模型--微分方程；2.拉氏变换；3.复域数学模型--传递函数；4.建立环节传递函数的基本方法；5.控制系统的动态结构图与传递函数；6.动态结构图的运算规则及其等效变换；7.信号流图与梅逊公式。
难点与成因分析：1.建立物理对象的微分方程由于自动化专业的本科学生普遍缺乏对机械、热力、化工、冶金等过程的深入了解，面对这类对象建立微分方程是个难题，讲述时2.动态结构图的等效变换由于动态结构图的等效变换与简化普遍只总结了一般原则，而没有具体可操作的步骤，面对变化多端的结构图，初学者难于下手。
应引导学生明确等效简化的目的是解除反馈回路的交叉，理清结构图的层次。
如图1中右图所示系统存在复杂的交叉回路，若将a点移至b点，同时将c点移至d点，同理，另一条交叉支路也作类似的移动，得到右图的简化结构图。
图1 解除回路的交叉是简化结构图的目的3. 梅逊公式的理解梅逊公式中前向通道的增益K P 、系统特征式∆及第K 条前向通路的余子式K ∆之间的关系仅靠文字讲述，难于理解清楚。
需要辅以变化的图形帮助理解。
如下图所示。
图中红线表示第一条前向通道，它与所有的回路皆接触，不存在不接触回路，故11=∆。
第二条前向通道与一个回路不接触，回路增益44H G L -=，故4421H G +=∆。
第三条前向通道与所有回路皆接触，故13=∆。
第三章 时域分析法重点：1. 一、二阶系统的模型典型化及其阶跃响应的特点；2. 二阶典型化系统的特征参数、极点位置和动态性能三者间的相互关系；3. 二阶系统的动态性能指标（r t ，p t ，%σ，s t ）计算方法；4. 改善系统动态性能的基本措施；5. 高阶系统主导极点的概念及高阶系统的工程分析方法；6. 控制系统稳定性的基本概念，线性定常系统稳定的充要条件；7. 劳斯判据判断系统的稳定性；8. 控制系统的误差与稳态误差的定义；9. 稳态误差与输入信号和系统类型之间的关系；10. 计算稳态误差的终值定理法和误差系数法；11. 减少或消除稳态误差的措施和方法。
难点及分析：1. 二阶典型化系统的特征参数、极点位置和动态性能三者间的相互关系由图1，并结合下面的基本公式，可说明这三者间的关系。
峰值时间d p t ωπ=，上升时间d r t ωθπ-=，调整时间n n s t ζωζω43~=， 最大超调量%%10021⨯=--ζζπσe图1 极点位置）（21SS与特征参数nωζ、的关系2.控制系统稳定性的基本概念系统稳定性涉及平衡状态的稳定性和运动稳定性两个不同概念，可通过下面两图加以区别。
图2示意平衡状态的稳定性；图3示意运动稳定性。
图2平衡状态稳定性示意图3运动稳定性示意图2左边的锥体表示稳定的平衡态，右边的锥体则表示不稳定的平衡态。
图3表示当扰动撤消后，锥体可平衡在多种不同的状态，究竟平衡在什么状态，不仅与系统自身特性有关还与初始状态有关，这是运动稳定性研究的问题。
也是非线性系统与线性定常系统差异点之一。
由于线性定常系统只有一个平衡点，平衡状态稳定性与运动稳定性是同一个问题。
3.控制系统的误差与稳态误差的定义控制系统中误差定义为系统的给定与系统输出之差，即图4中cre-=。
但在讨论给定R和扰动N各自单独作用所产生的误差时，极易混淆两者间的差异。
图5示出了这两种情况的差别，对于图5左边的结构图，误差cre-=，对于图5右边的结构图，此时误差ce-=（因扰动单独作用时，0=r。
）这两种情况下，误差计算的方法明显不同。
借此也可从物理概念上说明，为消除扰动引起的稳态误差，G1（s）中应含有积分环节。
图4 扰动作用下的控制系统图5 给定和扰动单独作用时系统的不同表现形式第四章根轨迹分析法重点：1.特征方程与根轨迹方程；2.幅值条件和相角条件与根轨迹的关系；3.绘制根轨迹的基本规则；4.参数根轨迹；5.根轨迹与系统性能分析。
难点：系统零、极点在s平面分布对系统输出响应的影响和根轨迹的准确画法。
解决办法：首先在一、二阶系统的时域分析时就引出极点在s平面的分布对系统性能指标的影响，这给用极点配置设计系统打下了一定的基础。
其次在根轨迹一章里也特别强调零、极点在s平面的分布对系统响应的影响，最后可以用MATLAB画出准确的根轨迹。
这样就可以用根轨迹方法设计系统了。
第五章频域分析法重点：1.频率特性的基本概念2.频率特性的几种表示方法及其相互关系；3.典型环节和最小相位系统频率特性的特点；4.幅角原理与Nyquist稳定性判据的关系；5.Nyquist稳定性判据的应用；6.相对稳定性的概念与稳定裕量计算；1、频域分析与时域分析的内在联系用时域法分析系统，因为其变量是时间的函数，相关概念相当直观，学生容易接受。
而用频域法分析系统时，频域指标为何能反映系统的性能，学生往往难以理解。
其中的要点是时域分析的输入信号为1(t)、δ(t)等典型函数，这类函数均可通过富氏级数展开成一系列正弦函数。
相当于系统的输入量为不同幅值、不同频率的正弦函数同时作用到系统上，利用线性系统的叠加原理即可求出系统输出量。
说明频域分析与时域分析之间存在内在联系，因此两种分析法是不矛盾的。
2、开环频率特性与闭环响应之间的内在联系。
频域分析中常用开环频率特性讨论闭环系统的性能，对于初学者往往不注意其间的联系。
首先闭环特征方程式可表示为0)()(1=+s H s G ，再结合增益裕量和相位裕量的定义，可看出，开环频率特性与闭环响应之间确实存在一定内在联系。
第六章 控制系统的综合与校正重点：1. 超前和滞后校正装置的特点；2. 串联超前校正的原理与设计步骤；3. 串联滞后校正的原理与设计步骤；4. 反馈校正的设计原理；5. 复合控制的设计原理。
难点及解决办法：系统校正本是一个综合的工程问题，面对某些具体究竟选用那种校正方法，初学者无从下手。
用波德图设计系统。
难点在于不同系统所要求的期望波德图是不同的，而被控对象的波德图是一定的。
这样，确定校正环节的波德图就有一定难度，而且结果是不唯一的。
第七章 非线性控制系统重点：1. 非线性控制系统与线性控制系统差异；2. 非线性系统的描述函数分析法；3. 非线性系统的相平面分析法。
1、绘制非线性系统的描述函数或相轨迹是分析非线性系统的具体困难教材介绍的主要是手工绘制描述函数或相轨迹的方法，这涉及到不少的基本概念，是必须的，但具体应用时有不少的难度，也是难于深入学习的原因。
这需要借助计算机来辅助分析和设计。
第八章 线性离散系统重点：1. 信号采样与保持:2. 采样过程及其数学描述;3. Z 变换与Z 反变换；4. 离散系统的数学模型；5. 离散系统的稳定性与稳态误差。
难点及解决办法：1、采样定理的实际指导意义；采样定理给出的是选择采样频率s ω的指导原则，即B s ωω2≥，B ω为连续信号有效带宽。
讲述上，先要清楚连续信号离散化后的频谱及有效带宽的概念，再搞清带宽滤波器复现信号的原理，进而引出采样定理。
在此基础上，可从工程应用角度引伸说明如何根据系统的截止频率选择采样周期。
2、闭环离散系统的脉冲传递函数；由于系统的闭环脉冲传递函数取决于采样开关设置的位置，所以没有唯一的典型形式。
为掌握闭环脉冲传递函数带来一定的困难。
如下例，常发生)()(1)()(212z G z G z G z +=Φ的错误。
发生错误的原因是没有分清系统内的连续信号和离散信号，导致)(1s G 和)(2s G 错误的串联关系。
解决的要点是理解离散信号通过连续对象后输出的是连续信号，由此，按可连续信号处理得运算关系：[]*12C G N G C -=，再经Z 变换，即可得到正确的离散系统数学模型。
第一章 绪论1-1 试比较开环控制系统和闭环控制系统的优缺点.解答：1开环系统(1) 优点:结构简单，成本低，工作稳定。
用于系统输入信号及扰动作用能预先知道时，可得到满意的效果。
(2) 缺点：不能自动调节被控量的偏差。
因此系统元器件参数变化，外来未知扰动存在时，控制精度差。
2 闭环系统⑴优点：不管由于干扰或由于系统本身结构参数变化所引起的被控量偏离给定值，都会产生控制作用去清除此偏差，所以控制精度较高。
它是一种按偏差调节的控制系统。
在实际中应用广泛。
⑵缺点：主要缺点是被控量可能出现波动，严重时系统无法工作。
1-2 什么叫反馈？为什么闭环控制系统常采用负反馈？试举例说明之。
解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反馈。
闭环控制系统常采用负反馈。
由1-1中的描述的闭环系统的优点所证明。
例如，一个温度控制系统通过热电阻（或热电偶）检测出当前炉子的温度，再与温度值相比较，去控制加热系统，以达到设定值。
1-3 试判断下列微分方程所描述的系统属于何种类型（线性，非线性，定常，时变）？（1）22()()()234()56()d y t dy t du t y t u t dt dt dt ++=+（2）()2()y t u t =+（3）()()2()4()dy t du t ty t u t dt dt +=+（4）()2()()sin dy t y t u t t dt ω+= （5）22()()()2()3()d y t dy t y t y t u t dt dt ++=（6）2()()2()dy t y t u t dt +=（7）()()2()35()du t y t u t u t dt dt =++⎰解答： （1）线性定常 （2）非线性定常 （3）线性时变（4）线性时变 （5）非线性定常 （6）非线性定常（7）线性定常1-4 如图1-4是水位自动控制系统的示意图，图中Q1，Q2分别为进水流量和出水流量。
控制的目的是保持水位为一定的高度。
试说明该系统的工作原理并画出其方框图。
Q2题1-4图 水位自动控制系统解答：(1) 方框图如下：⑵工作原理：系统的控制是保持水箱水位高度不变。
水箱是被控对象，水箱的水位是被控量，出水流量Q2的大小对应的水位高度是给定量。
当水箱水位高于给定水位，通过浮子连杆机构使阀门关小，进入流量减小，水位降低，当水箱水位低于给定水位时，通过浮子连杆机构使流入管道中的阀门开大，进入流量增加，水位升高到给定水位。
1-5 图1-5是液位系统的控制任务是保持液位高度不变。
水箱是被控对象，水箱液位是被控量，电位器设定电压时（表征液位的希望值Cr ）是给定量。
2Q控制阀题1-5图 液位自动控制系统解答:(1) 液位自动控制系统方框图：（2）当电位器电刷位于中点位置(对应Ur)时，电动机不动，控制阀门有一定的开度，使水箱中流入水量与流出水量相等。
