笔记本主板各芯片的功能及名词解释

电脑主板上有哪些芯片又是什么作用电脑主板上有哪些芯片，又是什么作用一、主板芯片组：芯片组（Chipset）是主板的核心组成部分，联系CPU和其他周边设备的运作主板上最重要的芯组就是南桥和北桥。

1、北桥芯片：（North Bridge）是主板芯片组中起主导作用的最重要的组成部分，也称为主桥（Host Bridge）。

一般来说，芯片组的名称就是以北桥芯片的名称来命名的，例如英特尔875P芯片组的北桥芯片是82875P、最新的则是支持双核心处理器的943955975 系列的82945P、82945G 82945GZ 82945GT 82945PL 82955X、82975X等七款北桥芯片等等。

北桥作用：北桥芯片负责与CPU的联系并控制内存（仅限丁Intel 的cpu, AMD系列cpu在K8系列以后就在cpu中集成了内存控制器，因此AMD平■台的北桥芯片不控制内存）、AGP数据在北桥内部传输，提供对CPU的类型和主频、系统的前端总线频率、内存的类型（SDRAM DDR SDRA皿及RDRAM等等）和最大容量、AGP插槽、ECC^错等支持，整合型芯片组的北桥芯片还集成了显示核心。

北桥识别及特点：北桥芯片就是主板上离CPU最近的芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。

因为北桥芯片的数据处理量非常大，发热量也越来越大，所以现在的北桥芯片都覆盖着散热片用来加强北桥芯片的散热，有些主板的北桥芯片还会配合风扇进行散热。

因为北桥芯片的主要功能是控制内存，而内存标准与处理器一样变化比较频繁，所以不同芯片组中北桥芯片是肯定不同的，当然这并不是说所采用的内存技术就完全不一样，而是不同的芯片组北桥芯片间肯定在一些地方有差别。

2、南桥芯片：南桥芯片（South Bridge是主板芯片组的重要组成部分，一般位丁主板上离CPU插槽较远的下方，PCI插槽的附近，这种布局是考虑到它所连接的I/O总线较多，离处理器远一点有利丁布线。

理解主板芯片组常见芯片组类型和功能解析主板芯片组是连接CPU（中央处理器）和其他主要硬件组件的重要元件，它们扮演着决定计算机性能和功能的关键角色。

本文将介绍主板芯片组的常见类型和功能。

一、北桥芯片组北桥芯片组位于主板上离CPU较近的位置，负责管理CPU与其他高速硬件设备的通信。

常见的北桥芯片组包括：1. 内存控制器：北桥芯片组中的内存控制器负责管理计算机系统的内存，支持内存频率和容量的调节，确保内存与CPU之间的高速数据传输。

2. 图形接口：北桥芯片组通常还包含集成显卡的接口，通过与独立显卡或集成显卡的协作，实现图形和视频的处理、输出。

3. PCI总线控制器：北桥芯片组还负责管理主板上的PCI总线，用于各种扩展设备（如网卡、声卡等）的连接和数据传输。

二、南桥芯片组南桥芯片组位于主板上靠近I/O接口的位置，负责管理I/O设备的通信和数据传输。

常见的南桥芯片组功能包括：1. 硬盘控制器：南桥芯片组中的硬盘控制器管理硬盘的读写和数据传输，支持不同类型和接口的硬盘（如SATA、IDE等）。

2. USB控制器：南桥芯片组通常集成USB控制器，管理主板上的USB接口，支持USB设备的连接和数据传输。

3. 网络控制器：一些南桥芯片组还具备集成网络控制器的功能，实现网卡的连接和网络数据的传输。

4. 音频控制器：南桥芯片组中的音频控制器负责管理音频设备的连接和音频信号的处理，支持多声道输出和音频效果调节。

5. SATA/RAID控制器：有些南桥芯片组集成了SATA控制器和RAID功能，为主板提供更高的硬盘传输速率和数据冗余能力。

三、其他功能除了北桥和南桥芯片组，一些主板还配备了其他功能性芯片组，包括：1. 数字电源管理芯片（PWM芯片）：负责管理主板的电源供应和功耗控制，确保计算机的高效运行，节能环保。

2. BIOS芯片：BIOS（基本输入输出系统）芯片存储着主板的固件程序，启动计算机时负责初始化相关硬件，使计算机进入工作状态。

主板上的芯片主板上的芯片是计算机中非常重要的组成部分之一。

它们负责连接和控制各个硬件设备，并执行各种任务。

在本文中，我们将详细介绍主板上的一些重要芯片。

1. CPU芯片（中央处理器）: CPU芯片是计算机的大脑，负责执行所有的计算和处理任务。

它是主板上最重要和最复杂的芯片之一。

CPU芯片主要由控制单元和算术逻辑单元组成，能够执行各种指令并处理数据。

2. 芯片组（Chipset）: 芯片组是主板上的重要芯片之一，它包括北桥芯片和南桥芯片。

北桥负责连接CPU、内存和显卡等高性能设备，而南桥则连接各种外部设备，如硬盘、USB和音频接口等。

芯片组还负责协调这些设备之间的通信和数据传输。

3. BIOS芯片（基本输入输出系统）: BIOS芯片是主板上的一个非常重要的芯片，它包含了计算机系统启动所需的信息和指令。

当计算机开机时，BIOS会首先运行以进行硬件初始化和自检。

它还包含了一些基本的设置和配置，如启动序列、硬件参数等。

4. 显卡芯片（图形处理器）: 显卡芯片是负责计算机图形处理的重要芯片。

它可以将计算机生成的图像转化为可视化的图像，以供显示器显示。

显卡芯片还负责处理图形渲染、图像处理和视频播放等任务。

5. 音频芯片（声卡）: 音频芯片是负责计算机音频处理的芯片。

它可以将数字音频信号转换为模拟音频信号，以供扬声器等输出设备播放。

音频芯片还可以进行声音的编码和解码，以及一些音频效果的处理。

6. 网络芯片（网卡）: 网络芯片是计算机连接网络的重要组成部分。

它可以处理网络数据的传输和接收，实现计算机与网络之间的通信。

网络芯片还负责管理网络连接和网络协议，如以太网、无线网络等。

7. 存储控制芯片（SATA控制器）: 存储控制芯片是控制计算机存储设备的重要组件。

它负责管理硬盘、SSD等存储设备的读写操作，并控制数据传输和存储管理等功能。

存储控制芯片还包括一些RAID功能，用于数据备份和恢复。

8. USB控制芯片: USB控制芯片负责管理计算机上的USB接口，控制USB设备的连接和通信。

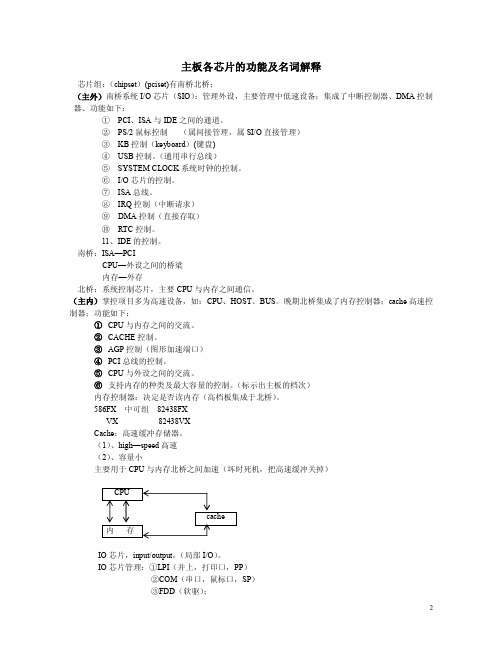

主板各芯片的功能及名词解释芯片组：（chipset）(pciset)有南桥北桥；（主外）南桥系统I/O芯片（SIO）：管理外设，主要管理中低速设备；集成了中断控制器、DMA控制器、功能如下：①PCI、ISA与IDE之间的通道。

②PS/2鼠标控制（属间接管理，属SI/O直接管理）③KB控制（keyboard）(键盘)④USB控制。

（通用串行总线）⑤SYSTEM CLOCK系统时钟的控制。

⑥I/O芯片的控制。

⑦ISA总线。

⑧IRQ控制（中断请求）⑨DMA控制（直接存取）⑩RTC控制。

11、IDE的控制。

南桥：ISA—PCICPU—外设之间的桥梁内存—外存北桥：系统控制芯片，主要CPU与内存之间通信。

（主内）掌控项目多为高速设备，如：CPU、HOST、BUS。

晚期北桥集成了内存控制器；cache高速控制器；功能如下：①CPU与内存之间的交流。

②CACHE控制。

③AGP控制（图形加速端口）④PCI总线的控制。

⑤CPU与外设之间的交流。

⑥支持内存的种类及最大容量的控制。

（标示出主板的档次）内存控制器：决定是否读内存（高档板集成于北桥）。

586FX 中可组82438FXVX 82438VXCache：高速缓冲存储器。

（1）、high—speed高速（2）、容量小主要用于CPU与内存北桥之间加速（坏时死机，把高速缓冲关掉）IO芯片，input/output，（局部I/O）。

IO芯片管理：①LPI（并上，打印口，PP）②COM（串口，鼠标口，SP）③FDD（软驱）；④KB控制器（键盘）BIOS：基本输入输出系统。

（Basic,Input,Output System）主要负责软件，硬件的连接。

既属于硬件，又属于软件，固化了开机自检的程序，及主板BIOS编写厂家的信息。

主板的生产厂家（Compag、IBM、Asus）只读可编程存储器。

内部固化的程序不会因掉电而丢掉。

BIOS的功用：①提供CMOS设置的等程序，各硬件的设置及主板的特殊功能的设定。

认识主板上的芯片北桥芯片（MCH）：老式电脑主板上用于控制CPU、内存、显卡，起到数据中转站作用的芯片，它是主板上最重要的芯片之一。

如今流行的主板都已经采用南北桥合一的单一芯片设计了，但在维修过程中大家依然能够经常看到南北桥独立的主板，因此我们依然有必要来认识一下北桥芯片。

如图1所示。

·南桥芯片（ICH）：负责连接控制硬盘、I/O接口、声卡、网卡等低速设备，它也是主板上最重要的芯片之一。

电脑扩展性能的好坏，在很大程度上取决于南桥芯片，如图2所示。

·I/O控制器芯片：用来控制接口（PS/2、串口、并口等）和软驱。

·Flash ROM、BIOS芯片：用来保存电脑运行时必需的BIOS信息的芯片。

电脑启动后首先运行的确是BIOS模块，它将键盘输入方式、画面显示方式、数据读入方式等信息传给CPU。

为了在电脑关闭电源后仍保存BIOS中的信息不丢失，关机后BIOS芯片由主板电池供电。

·声音控制器芯片：电脑主板上几乎都集成了这个芯片，它连接在南桥芯片上，功能是将数字信号转为音频信号，提供给音响、耳机，使人们听到声音。

主板多采用7.1通道HD编译码方式。

·LAN PHY芯片：这是主板集成网卡，也连接到南桥芯片上，规格有10/100Mb/s和1Gb/s。

如今主板大多有这个芯片来代替独立网卡。

·IEEE1394接口控制器芯片：IEEE1394是400～800Mb/s的高速接口，为了使用这个接口，主板上一般安装IEEE1394接口控制器芯片。

上图采用了Intel X79芯片组的主板上没有北桥芯片，而是采用南北桥合一的单一芯片模式。

CPU插座为LGA2011，CPU插座两边有8个内存插槽，可以组成四通道内存。

它有4个SATAII和4个SATAIII 共8个硬盘接口，同时支持USB 2.0和USB 3.0接口，而且集成了声卡和网卡。

主板上各芯片的功能及名词解释-回复
主板上各芯片的功能及名词解释：
1. CPU（中央处理器）：也称为微处理器，是计算机系统的核心部件，负责执行指令、处理数据和控制整个系统的运行。

2. 北桥芯片（Northbridge）：在旧式的主板中，北桥芯片主要连接CPU 与高速设备，如内存控制器、显卡接口（AGP或PCI-E插槽）等，负责高速数据传输。

3. 南桥芯片（Southbridge）：南桥芯片则负责低速外部设备的连接与管理，如PCI插槽、USB接口、SATA接口、声卡、网卡、键盘鼠标接口等。

4. BIOS芯片（基本输入输出系统）：存储着主板硬件的基本配置信息以及自检、启动引导程序，用于初始化硬件并加载操作系统。

5. 晶振（Crystal Oscillator）：为主板提供稳定的时钟信号，确保各个组件按照预定频率协调工作。

6. Super I/O芯片：负责处理串口、并口、软驱接口等传统I/O设备的信号。

7. 内存插槽及内存控制器：内存插槽用于安装内存条，内存控制器负责管理和控制内存与CPU之间的数据交换。

8. 电源管理芯片：负责主板上的电源管理，包括电压调整、电源状态转换等功能。

9. 闪存芯片(Flash ROM)：用于存储可更新的BIOS程序，以便用户进行BIOS升级。

随着技术的发展，现代许多主板已经将北桥和南桥的功能集成到了CPU 内部或者主板上的一个单一芯片组中（比如Intel的PCH），使得数据传输效率更高，系统性能更强。
