电压 电阻练习题(含答案)经典

第十六章电压电阻一、单选题1.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A． 4.8V、1.2VB． 6V、1.2VC． 1.2V、6VD． 1.2V、4.8V2.如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．灯L1与L2两端的电压D．电源电压3.小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表4.下列关于导体的电阻对电流有阻碍作用的说法中正确的是（）A．导体中有电流，导体才能有电阻B．电阻大小取决于通过它的电流大小C．电阻是导体本身的一种性质，与通过它的电流大小无关D．电阻与导体的长度、横截面积无关5.关于导体的电阻，下列说法中正确的是（）A．通过导体的电流是0A时，电阻为0ΩB．导体电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的导线，长的导线电阻较大D．同种材料制成的长短一样的两条导线，细的电阻较大6.下列说法中，正确的是（）A．每一节干电池的电压都与电池组总电压相同B．四节干电池都串联时，总电压跟任何一节电池电压一样大C．四节干电池并联时，总电压等于四节电池的和D．四节干电池可组成6V的电源7.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数二、填空题8.小宇在实验室用如图所示的电路做电学实验，请你帮助他完成以下的判断：（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将______ （填“变暗”“不变”或“变亮”）．（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向______ 端移动．9.如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱______ （选填“A、B”、“B、C”或“A、C”）和灯泡 ______ 联后接入电路中．10.电阻是表示导体对电流____________作用的大小．影响电阻大小的因素是导体的横截面积、长度和____________．11.电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为______ V；若接“0～15V”量程，表盘上每一小格代表 ______ V．12.电动车的把手可以调节车速，转动它可以改变电流的大小．与这些旋钮联动的电路元件实质是一个 ______ .13.若将20只相同的小电灯串联在220V的电路中，每只小灯泡两端的电压______ V；若将20只相同的小电灯并联在110V的电路中，每只小灯泡两端的电压 ______ V．14.如图所示，A、B、C、D分别代表滑动变阻器的四个接线柱，若将滑片P向右移，使变阻器阻值减小，可以将导线接在______ 或______ 两个接线柱上；若接在______ 两个接线柱上阻值为0Ω；若接在 ______ 两个接线柱上，阻值为最大且不变．三、实验题15.在探究串、并联电路规律的实验里，王大海进行了如下操作：（1）①把两个标有“2.5V0.3A”的小灯泡L1和L2串联起来接到电源上，使灯泡发光（如图甲所示）．②分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一．（2）①把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光（如图乙所示）．②分三次接入电流表，分别测量A、B、C三点的电流并记入表二．请你评估：（1）表一的测量结果有一个是错误的，错误的是 ______ ，判断的依据是 ______（2）表二的测量结果是否可能？谈谈你的观点．16.“探究串联电路的电压关系”的实验电路如图甲所示．（1）实验时，L1、L2宜选择 ______ （选填“相同”或“不同”）的小灯泡．（2）在拆接电路时开关必须 ______ ．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．测出L2两端的电压．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？请说明理由．17.某小组同学通过实验研究导体电阻的大小与哪些因素有关，如图所示，他们在常温下将横截面积、长度不同的各种电阻丝接入电路的AB两点间，同时用电流表和电压表测量电流、电压，计算出相应的电阻值，将数据记录在表一、表二中．表一：铜丝表二：康铜丝（1）分析比较实验序号1与4、或2与6、或7与8可得出的初步结论是：常温下，导体的材料、长度相同，导体的横截面积越大，电阻 ______ ．（2）分析比较实验序号1与8、或4与7、或5与9可得出的初步结论是：常温下， ______ ．（3）分析比较实验序号1与2与3的相关数据可得出的初步结论是：常温下， ______ ．四、计算题18.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．19.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？五、作图题20.如图所示，在方框内分别填入小灯泡和电流表的元件符合，使电路正常工作，并标出电流表的“+”“-”接线柱．21.在如图所示电路的“○”中填上电流表或电压表的符号．22.如图所示，在电路的“○”处画出一个灯泡及两只电流表，使电路连接正确．并标出电流表的“﹢”、“-”接线柱．答案解析1.【答案】A【解析】由题中的电路图可知：V1测的是电源电压；V2测的是R2两端的电压．因为串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压大于R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V．所以，电阻R1两端的电压为：U1=U－U2=6V－1.2=4.8V．故选A．2.【答案】B【解析】从电路图中可以看出，电压表并联在L2两端，因此当开关S闭合后，电压表测量L2两端的电压．3.【答案】C【解析】A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；B、利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；C、利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，正确；D、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．4.【答案】C【解析】导体的电阻是其本身的属性，它跟导体的长度、横截面积和材料有关，与导体的两端电压和电流无关．A、导体的电阻与电流无关，是本身的一个基本属性，不符合题意；B、电阻大小取决于导体的长度、横截面积和材料，与电流无关，不符合题意；C、电阻是导体本身的一种性质，与通过它的电流大小无关，符合题意；D、电阻与导体的长度、横截面积有关，不符合题意.5.【答案】D【解析】A、导体的电阻是导体本身的一种性质，导体一定，则电阻一定，其大小与导体中是否有电流通过无关．故A错误．B、导体的电阻可以通过导体两端的电压和导体中的电流来求解，但其大小是由导体的材料、长度、横截面积决定的，与电压和电流大小无关．故B错误．C、导体的材料没有告诉，所以，长导线的电阻不一定比短导线的电阻大．若是同种材料粗细相同的导线，则长的电阻一定大，故C错误．D、根据电阻的决定因素可知，导体的电阻与横截面积成反比，所以在材料长度相同的情况下，细的电阻较大．故D正确．6.【答案】D【解析】因为每节干电池的电压为1.5V，串联电池组的电压等于各节干电池的电压之和；并联电池组的电压等于各节干电池的电压．A、若组成串联电池组，电池组总电压等于各节干电池的电压之和，故A错误；B、四节干电池都串联时，总电压等于各节干电池的电压之和，故B错误；C、四节干电池并联时，总电压等于每节干电池的电压，故C错误；D、四节干电池串联，则可组成1.5V×4=6V的电源，故D正确．7.【答案】C【解析】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．8.【答案】（1）变暗；（2）B．【解析】（1）当滑动变阻器的B、C接线柱接入电路中时，若滑片P向A移动，则滑动变阻器的电阻增大，串联电路中的总电阻增大，在电源电压不变的情况下，电阻越大，经过灯泡L的电流越小，因此灯L将变暗；（2）当A、D两个接线柱接入电路中时，若使灯变暗，则必须使经过灯泡的电流减小，那么滑动变阻器的电阻应增大，即滑片需向B端移动.9.【答案】A、B；串．【解析】顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱A、B与灯泡串联后接入电路．10.【答案】阻碍；材料．【解析】电阻是导体本身的属性，在不考虑温度对导体电阻的影响下，导体电阻的大小决定于导体本身的材料、长度和横截面积．11.【答案】2.6；0.5．【解析】（1）接“0～3V”量程，将1V分为10个小格，则对应的分度值为0.1V，此时表盘指针对应示数为2.6V；（2）若接“0～15V”量程，将5V分为10个小格，则对应的分度值为0.5V．12.【答案】滑动变阻器【解析】电动自行车上的“调速”把手相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的．13.【答案】11；110．【解析】根据串联电路的电压特点又因为灯泡规格相同；所以每只灯泡的电压为；若将20只相同的小电灯并联在110V的电路中时，根据并联电路各支路两端的电压相等可知：每只灯泡两端的电压为110V．14.【答案】BD；BC；CD；AB．【解析】当将BC或BD接入电路时，滑动变阻器的左侧接入电路，则滑片右移时，滑动变阻器接入长度变小，故接入电路的阻值将变小；若接在CD两个接线柱上阻值为0Ω；当将AB接入电路时，由于直接连接了全部阻值，故滑片不起作用，接入电阻的阻值将不变；15.【答案】（1）U AC；因为U AC跟U AB与U AC之和相差太大．（2）两个灯泡是相同的，两个灯泡中的电流应该是相同的．如果实验准确，I C=I A+I B．实验中是存在误差的，因为A点和B点电流之和接近C点的电流，在误差范围内，符合并联电路干路电流等于各支路电流之和的规律．【解析】（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确，U AC跟U AB与U AC之和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是U AC，判断依据是因为U AC 跟U AB与U AC之和相差太大．（2）两个灯泡是相同的，两个灯泡中的电流应该是相同的．如果实验准确，I C=I A+I B．实验中是存在误差的，因为A点和B点电流之和接近C点的电流，在误差范围内，符合并联电路干路电流等于各支路电流之和的规律．16.【答案】（1）不同；（2）断开；（3）不正确；电压表的正负接线柱接反了；（4）合理；实验时有误差．【解析】（1）为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）为防止发生短路，拆接电路时开关必须断开；（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．这样做是不可以的，因为根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反；（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，这些数据是合理的；因为虽然实验数据存在差异，在每一组的电源是不同的情况下，依照每一组的测量数据之间仍然可以得出串联电路两端的电压等于各部分电压之和的规律．17.【答案】（1）越小；（2）导体的横截面积、长度相同，材料不同，电阻不同，且铜丝的电阻比康铜丝的小；（3）导体的材料和横截面积相同时，导体的电阻与长度成正比．【解析】影响电阻大小的因素是材料、长度、横截面积，根据控制变量法，要研究其中一个因素与电阻的关系，就必控制其他两个相同，分析表一、表二数据结合控制变量法得到答案．①从表中数据可知，1与4、或2与6或7与8的材料相同，长度相同，横截面积不同，电阻不同，故而得到结论：常温下，导体的材料、长度相同，导体的横截面积越大，电阻越小；②根据实验序号1与8或4与7或5与9可知，这几组导线的横截面积和长度相同，材料不同，电阻不同．可以得出的结论是：常温下，导体的横截面积、长度相同，材料不同，电阻不同，且铜丝的电阻比康铜丝的小；③根据实验序号1与2与3可知，1与2横截面积、材料相同，2是1长度的2倍，2的电阻是1的2倍，2与3横截面积、材料、长度相同，电阻相同，可得出的结论是：常温下导体的材料和横截面积相同时，导体的电阻与长度成正比．18.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.19.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．20.【答案】【解析】由图可知，如果上面的方框内填入小灯泡，下面的方框内填入电流表，那么电流表将并联在电源两端了，这样容易烧坏电流表，这种做法是绝对不允许的；因此上面的方框填电流表，下面的方框填小灯泡，这样电流表测右边小灯泡的电流，两只小灯泡并联，电流从正接线柱流入，负接线柱流出；如下图：21.【答案】【解析】由图可知，上面圈中的仪表并联在电路两端，右边圈中的仪表串联在电路中，所以上面的为电压表，右边的为电流表，如图所示：22.【答案】【解析】电流表要串联在电路中，电流要从“+“接线柱流入，从“-“接线柱流出.分析电路图，根据电流表的使用方法可知，两灯泡并联，干路中有一只电流表，与其中一只灯泡串联的有另一只电流表，如图所示：。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．一只电压表有3V和15V两个量程，某次实验中用的是“0～3V”量程，实验中从“0～15V”量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7VC．1.7V D．15V2．用滑动变阻器改变电路中小灯泡的亮度。

如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（）A．B．C．D．3．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光，两个电表都有示数。

但过了一会儿后，有一个灯泡熄灭，这时电路发生的故障不可能是（）A．L2断路B．电压表短路C．电流表断路D．L1断路4．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V5．一个灯泡的铭牌上标有“220V484Ω”，先在常温下用伏安法的电阻为40Ω，后又在其正常工作时用伏安法测定其阻值为484Ω，这是由于（）A．前一次测得的阻值是错的B．后一次测得的阻值是错的C．对大多数导体而言，温度越高，电阻越大D．不论什么导体，都是温度越高，电阻越大6．近期“捡瓷器”成了醴陵这座“千年瓷都”最热门的话题，随着“捡瓷器”的迅速“出圈”，陶瓷制品背后的属性成为青少年探索的目标，从导电性能角度来说它属于（）A．导体B．绝缘体C．半导体D．超导体7．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大8．某双人床电热毯（如图所示）的说明书上写着：“智能双人双控可独立操作，各取所需” “24V低压供电”等信息，由此可知（）A．甲、乙两组发热电阻丝是串联、24V属于安全电压B．甲、乙两组发热电阻丝是并联、24V属于安全电压C．甲、乙两组发热电阻丝是串联、24V不属于安全电压D．甲、乙两组发热电阻丝是并联、24V不属于安全电压9．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。

初中物理《电压与电阻》练习题（附答案）1、电压【知识积累】（1）电源是提供电压的装置；电压是形成电流的原因（2）物理学中常用字母U表示电压。

（3）单位：①国际单位：伏特，简称为伏，符号为V。

②常用单位：千伏（kV）、毫伏（mV）、微伏（卩V）（4）换算关系：1kV=103V1V=103mV1mV=103yV（5）常见电压值的记忆：①一节干电池：1.5V；②一节铅蓄电池：2V；③对人体的安全电压：不高于36；④家庭电路两端的电压：220V；⑤动力电压：360V。

【典型习题】【练习1】下列说法中不正确的是（）A.某段导体有电流时，在这段导体的两端一定有电压B•在一段电路的两端有电压，在这段电路中一定有电流C•电压是产生电流的原因D•电源是提供电压的装置【练习2】现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。

下列有关常见电压值的表述错误的是（）A.—节干电池的电压是1.5VB.家庭电路的电压是220VC.手机电池电压是3.7VD对人体安全的电压是36V2、电压表的结构及使用【知识积累】（1）作用：测量电压的工具。

（2）结构：三个接线柱（2个正接线柱和1个负接线柱）、调零旋钮、指针、刻度盘（量程：0〜3V,每小格表示0.1V；量程：0〜15V,每小格表示0.5V）。

（3）使用规则：①使用前要调零。

如果指针指在“0”刻度线左侧，会使测量结果偏小；如果指针指在“0”刻度线右侧,会使测量结果偏大。

②电压表与被测用电器并联。

若将电压表串联在电路中：现象1：电路中的电流几乎为零,小灯泡不亮；现象2：电压表示数为电源电压；现象3：电压表测量的电压绝对不是小灯泡两端的电压。

③电流从正接线柱流入，从负接线柱流出。

如果让电流从负接线柱流入，正接线柱流出,将导致：指针向左偏转或指针碰到左侧表壳而发生弯折,损坏电压表。

④被测电压不能超过电压表所用量程的最大测量值。

如果被测电压超过了电压表所用量程的最大测量值，容易把电压表烧坏。

《电压 电阻》一、选择题1．下列关于电压的说法中不正确的是：A ．电压是使自由电荷发生绕核运动的原因B ．电压的大小用电压表测量C ．干电池、蓄电池都是提供电压的装置D ．每节蓄电池的电压2V2．在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两灯泡的连接方式： A ．一定并联 B ．一定串联 C ．串联并联都有可能 D ．无法判断3．下列说法错误的是：A ．电工钳的手柄外套用塑料制成，是利用塑料的绝缘性B ．在连接电路时，应使开关处于断开的状态C ．电压表和电流表都不能直接连接在电源的两端D ．某变阻器上标有：“50Ω，1.2A ”字样，则允许通过它的最大电流为1.2A4．如图1所示，电源电压为5V ，且保持不变，灯L 1、L 2正常工作的电压均为2．5V,小红同学选好电流表和电压表的量程连接好电路，闭合开关S 后，电流表指针几乎未动，而电压表指针大约指在5V 位置，灯L 1、L 2不发光，由此小红分析，该电路的故障可能是：A ．电流表坏了或接触不良而实际未接入电路B ．从A ．L 1到b 部分电路中的某处出现了断路C ．灯L 2灯丝烧断或与灯座接触不良D ．电流表，灯L 1、L 2都坏了5．如图2所示电路中，小灯泡L 1和L 2均正常发光，则下列说法正确的是：A ．L 1和L 2串联在电路中B ．L 1和L 2并联在电路中C ．甲是电流表，乙是电压表D ．甲是电压表，乙是电流表6．图3电路图中，能用电压表正确测出灯L1两端电压的是： 8．如图4，电源电压不变，当开关S 1闭合，S 2断开时，电压表的读数是3V ；S 1断开、S 2闭合时，电压表的读数是4.5V ，则L 1和L 2两端的电压分别是：A 、3V ，5.5VB 、1.5V ，4.5VC 、3V ，1.5VD 、1.5V ，3V9．某同学使用电压表时，估计待测电路中的电压应选用0～3V 的量程，但他误用0～15V 的量程来测量。

一、选择题1．如图所示电路，电源电压为6V ，当开关S 闭合后，只有一盏灯泡发光且电压表的示数为6 V ，产生这一现象的原因可能是（ ）A ．灯泡L 1 处短路B ．灯泡 L 2处短路C ．灯泡 L 1 处断路D ．灯泡L 2处断路A解析：A 由电路图知，开关S 闭合后，两灯串联在电路中，电压表测灯L 2的电压，而电路中只有一灯发光，则电路中无断路故障，而电压表的示数为6V ，则电路中的故障是灯L 1短路了，故A 符合题意，BCD 不符合题意。

故选A 。

2．下列生活中常见的电流、电压值的描述，符合实际的是（ ）A ．一节干电池的电压为2VB ．人体的安全电压不高于36VC ．手电筒工作时的电流约为10AD ．家用电冰箱工作时的电流约为10mA B解析：BA ．一节干电池的电压为1.5V ，故A 不符合题意；B ．人体的安全电压不高于36V ，故B 符合题意；C ．手电筒工作时的电流约为0.1A ，故C 不符合题意；D ．家用电冰箱工作时的电流约为2A ，故D 不符合题意。

故选B 。

3．小明连接了如图所示的电路，下列对电路的分析错误的是（ ）A ．1L 与2L 并联B ．电流表1A 测量的是2L 的电流C ．电流表2A 测量的是电路的总电流D ．电压表V 只能测出1L 的电压D解析：D A ．如图将电压表去掉，电流表当导线，有两条支路，且各个支路一个灯泡，故两灯泡并联，故A 选项正确， A 选项不符合题意；B ．电流表 1A 在灯泡2L 的支路上，故测的是2L 的电流，故B 选项正确，故B 选项不符合题意；C ．电流表 1A 在灯泡2L 的干路上，电流表2A 测量的是电路的总电流，故C 选项正确，C 选项不符合题意；D ．并联电路中，各支路两端的电压相等，故D 选项错误，故D 选项符合题意。

故选D 。

4．A 和B 两根完全一样的导线。

长度都是1m ，阻值分别为R A 和R B 。

把A 剪去一半，剩下的一半阻值为R C ，再把另外一半拉长到1m ，阻值为R D 。

物理电压和电阻测试题（含答案）一、选择题1．下列关于电阻的说法正确的是（）A. 滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B. 长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大C. 一切导体的电阻都随着温度的升高而增大D. 当导体中电流为零时，导体的电阻也为零【答案】B【解析】【分析】（1）材料、长度、横截面积、温度都影响电阻，而在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的；（2）在长度为1m，横截面积为1mm2，温度为20℃时，做保险丝的铅锑合金比铜电阻大，即保险丝比铜电阻率大；（3）导体的电阻与温度有关，有的导体电阻随温度升高而增大，有的导体电阻随温度的升高而减小；（4）电阻是导体本身的性质，不受外界电流、电压的影响．【解答】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，是长度而不是横截面积，故A错误；B、保险丝是根据电流的热效应，当电路中电流过大时熔断自己来保护电路的，这说明保险丝比铜的电阻率大，故B正确；C、钨丝、铁丝的电阻随温度的升高而增大，铅芯、玻璃、半导体的电阻随温度的升高而减小，故C错误；D、导体的电阻受材料、长度、横截面积、温度影响，不受外界的电流、电压影响，故D 错误．故选B．【点评】（1）当电阻一定时，电流与电压成正比，当电压为0时，电流也为0，不要误以为电压为0时，电阻变成0了；（2）记住影响电阻大小的四个因素．2．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A. 电压表V的示数不变，R1断路B. 电压表V的示数不变，R1短路C. 电流表A1的示数不变，R2断路D. 电流表A2的示数不变，R2短路【答案】 C【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2， B不符合题意；C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．故答案为：C．【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.3．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，即电流表的示数变小，∵U=IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．4．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。

初三物理电压电阻测试卷(带答案) 一、选择题（共18道总分36分）1、如图6所示，要使电灯变暗，则应将滑片P向哪里移动？（）A．左B．右C．上D．下2、下列与导体电阻大小有关的物理量是（）A、导体中的电流B、导体两端的电压C、导体的质量D、导体的横截面积3、如图11所示，AB、CD为两根平行且均匀的相同电阻丝，直导线EF可以在AB、CD上滑行并保持与AB垂直，EF与AB、CD接触良好。

B、D之间的电压U保持不变，A、C之间接一个理想电压表，当EF处于图中位置时电压表示数为6.0伏，如将EF由图中位置向左移动一段距离△L后电压表示数变为5.0伏，若将EF由图中位置向右移动一段相同距离△L后，电压表示数将变为A、6.5伏B、7.0伏C、7.5伏D、8.0伏4、通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大5、如图，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是A. V1示数为6V B. V1示数大于6V C.V示数小于6V D. V示数大于6V6、如图是学生设计的模拟调光台灯电路．闭合开关灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是A．金属丝的总阻值太小 B．灯泡被短路C．灯泡灯丝的阻值太小D．电源被断路7、小明家的客厅和厨房均有一盏白炽灯亮着，小明发现客厅中的灯比厨房的亮，下列说法正确的是（）A.客厅中灯两端的电压大B.厨房中灯两端的电压大C.两盏灯两端电压相等D .无法判断两盏灯两端的电压大小8、小明按照图8所示的电路图连接电路，闭合开关S后，发现两只灯泡都不亮，且电流表的示数为零，电压表的示数接近电源两端的电压。

若电路中只有一处故障，则这个故障可能是A．灯泡L1短路 B．灯泡L1断路C．灯泡L2断路D．灯泡L2短路9、如图7所示的电路中，电源电压保持不变。

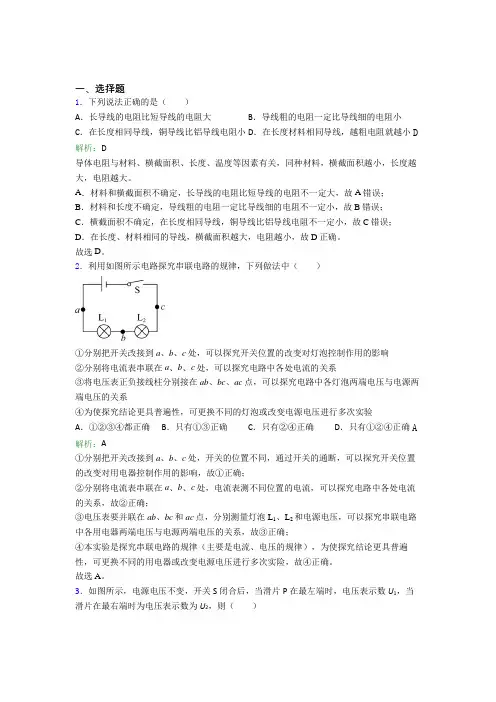

一、选择题1．下列说法正确的是（）A．长导线的电阻比短导线的电阻大B．导线粗的电阻一定比导线细的电阻小C．在长度相同导线，铜导线比铝导线电阻小 D．在长度材料相同导线，越粗电阻就越小D 解析：D导体电阻与材料、横截面积、长度、温度等因素有关，同种材料，横截面积越小，长度越大，电阻越大。

A．材料和横截面积不确定，长导线的电阻比短导线的电阻不一定大，故A错误；B．材料和长度不确定，导线粗的电阻一定比导线细的电阻不一定小，故B错误；C．横截面积不确定，在长度相同导线，铜导线比铝导线电阻不一定小，故C错误；D．在长度、材料相同的导线，横截面积越大，电阻越小，故D正确。

故选D。

2．利用如图所示电路探究串联电路的规律，下列做法中（）①分别把开关改接到a、b、c处，可以探究开关位置的改变对灯泡控制作用的影响②分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系③将电压表正负接线柱分别接在ab、bc、ac点，可以探究电路中各灯泡两端电压与电源两端电压的关系④为使探究结论更具普遍性，可更换不同的灯泡或改变电源电压进行多次实验A．①②③④都正确B．只有①③正确C．只有②④正确D．只有①②④正确A 解析：A①分别把开关改接到a、b、c处，开关的位置不同，通过开关的通断，可以探究开关位置的改变对用电器控制作用的影响，故①正确；②分别将电流表串联在a、b、c处，电流表测不同位置的电流，可以探究电路中各处电流的关系，故②正确；③电压表要并联在ab、bc和ac点，分别测量灯泡L1、L2和电源电压，可以探究串联电路中各用电器两端电压与电源两端电压的关系，故③正确；④本实验是探究串联电路的规律（主要是电流、电压的规律），为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实险，故④正确。

故选A。

3．如图所示，电源电压不变，开关S闭合后，当滑片P在最左端时，电压表示数U1，当滑片在最右端时为电压表示数为U2，则（）A．滑动变阻器两端的电压是U1B．滑动变阻器两端的电压是U2C．小灯泡L两端的电压是U1D．电源两端的电压是U1+U2C解析：C由图可知，当滑动变阻器的滑片在最左端时，电压表测量灯泡L两端电压，示数为U1，即灯泡L两端电压为U1；当滑动变阻器的滑片在最右端时，电压表测量滑动变阻器和灯泡L 的总电压(电源电压)，电源电压为U2。

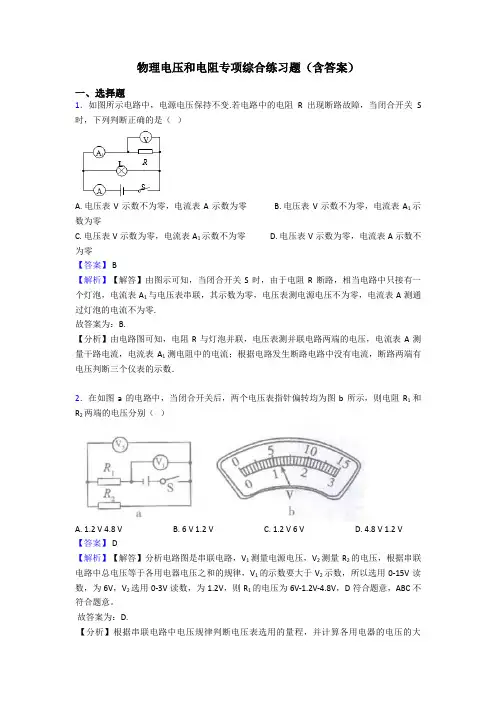

物理电压和电阻专项综合练习题（含答案）一、选择题1．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S 时，下列判断正确的是（）A. 电压表V示数不为零，电流表A示数为零B. 电压表V示数不为零，电流表A1示数为零C. 电压表V示数为零，电流表A1示数不为零D. 电压表V示数为零，电流表A示数不为零【答案】 B【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.故答案为：B.【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。

3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有一个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路【答案】 C【解析】【解答】A.闭合开关后，若L1断路，则V1、V2测量电源电压，都有示数，A不符合题意；B.若L1短路，则电流表A有示数，V2有示数，B不符合题意；C.若L2断路，则灯泡上没有电流，只有V2有示数，C符合题意；D.若L2短路，则三电表都有示数，D不符合题意。

中考物理《电阻和电压》专项练习题(附答案) 一、单选题1．关于欧姆定律公式I=UR及其变形式的理解，下列说法正确的是（）A．导体两端的电压为零时，导体的电阻也为零B．导体的电阻与两端电压成正比，与通过的电流成反比C．导体的电阻一定时，导体两端的电压与通过导体的电流成正比D．导体两端的电压一定时，通过导体的电流与导体的电阻成反比2．一只20Ω的定值电阻与一个最大阻值为60Ω的滑动变阻器并联，当滑动变阻器的滑片在两端之间滑动时，总电阻的变化范围是（）A．20Ω与60Ω之间B．0Ω与15Ω之间C．15Ω与20Ω之间D．0Ω与20Ω之间3．关于半导体，以下说法错误的是（）A．计算机的集成电路是用半导体材料做成的。

B．楼道自动开关中的光敏电阻可能是半导体制成的。

C．半导体的导电性能受温度、光照等外界因素影响很大。

D．盐水的浓度对导电性能有很大的影响，降低盐水的浓度就可以使盐水成为半导体。

4．关于公式R=UI，下列说法中正确的是()A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比D．当导体两端的电压为零时，导体的电阻也一定为零5．如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，关于两个电表的示数变化，下列判断中正确的是（）A．如果是灯断路，则电压表示数变大B．如果是灯短路，则电流表示数变大C．如果是电阻断路，则电压表示数为零D．可能是电阻R断路，则电流表示数变大6．一段导线的电阻是4Ω，将它对折后接入电路中，则对折后的电阻()A．大于4ΩB．小于ΩC．等于4ΩD．无法判断7．如图所示的电路，元件均完好无损，但开关S1、S2同时闭合时，灯L2亮L1不亮，由此可知电路故障的原因可能是（）A．导线的绝缘层夹到S1的接线柱内，S1接触不良B．导线的绝缘层夹到S2的绝缘柱内，S2接触不良C．电源的两极跟导线接触不良D．灯L2的灯座两接线柱被短路8．如图甲电路，电源电压保持不变。

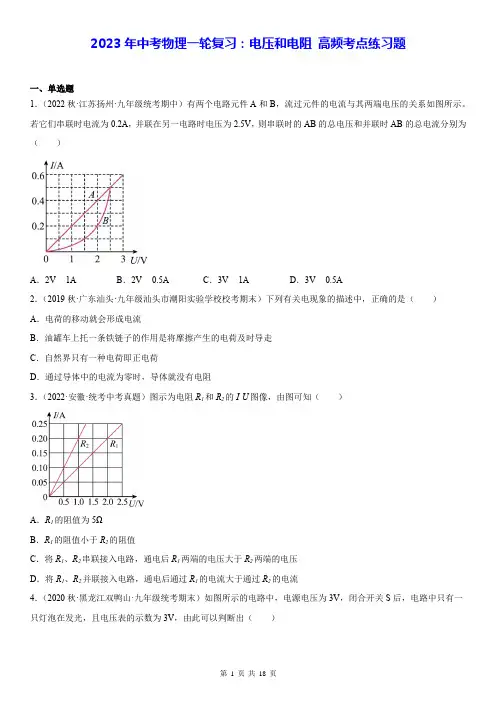

2023年中考物理一轮复习：电压和电阻高频考点练习题一、单选题1．（2022秋·江苏扬州·九年级统考期中）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示。

若它们串联时电流为0.2A，并联在另一电路时电压为2.5V，则串联时的AB的总电压和并联时AB的总电流分别为（）A．2V1A B．2V0.5A C．3V1A D．3V0.5A2．（2019秋·广东汕头·九年级汕头市潮阳实验学校校考期末）下列有关电现象的描述中，正确的是（）A．电荷的移动就会形成电流B．油罐车上托一条铁链子的作用是将摩擦产生的电荷及时导走C．自然界只有一种电荷即正电荷D．通过导体中的电流为零时，导体就没有电阻3．（2022·安徽·统考中考真题）图示为电阻R1和R2的I-U图像，由图可知（）A．R1的阻值为5ΩB．R1的阻值小于R2的阻值C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流4．（2020秋·黑龙江双鸭山·九年级统考期末）如图所示的电路中，电源电压为3V，闭合开关S后，电路中只有一只灯泡在发光，且电压表的示数为3V，由此可以判断出（）第1页共18页A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路5．（2022秋·九年级校联考课时练习）某小组用两个电阻、电源、开关、导线和三个电压表组成的电路，进行“探究串、并联电路电压规律”的实验，其中一组实验数据为U1＝1.2V、U2＝1.8V、U3＝3.0V，则下列说法正确的是（）A．若测量结果正确，则两电阻一定是串联的B．若测量结果正确，则两电阻一定是并联的C．若测量结果正确，则两电阻的连接方式不能确定D．一定是记录数据出现错误6．（2021秋·山东淄博·九年级统考期末）下列有关“人体”的估测符合实际的是（）A．人体正常的体温约为36.8℃B．对人体来说，安全电压为220VC．人体干燥的双手间电阻约为50ΩD．使用试电笔时流经人体的电流约为1A7．（2020·黑龙江哈尔滨·哈尔滨市第六十九中学校校考一模）根据你的生活经验判断，下列数据中最接近生活实际的是（）A．家用电冰箱正常工作时通过的电流约为5AB．家用空调的额定电压约为3VC．酒精的比热容为4.7×103J/（kg·℃）D．汽油机的热机效率约为30%8．（2020·青海·统考中考真题）如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（）A．同时闭合两个开关，通过两只灯泡的电流一定相同第2页共18页。

电压电阻练习题(含答案)一、电压电阻选择题1．电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻R x阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（）A. B.C. D.【答案】 A【解析】【解答】解：A、B选项中的电路图，光敏电阻R x与定值电阻R0串联连接，根据串联电路的分压原理知：阻值变小，分得的电压也变小，而光敏电阻R x的阻值随光照的增强会变小，所以在光照增强时，电路中的光敏电阻R x两端的电压变小，定值电阻R0两端的电压变大；而光照增强时，应使玻璃透明度下降；玻璃透明度在玻璃两端的电压降低时会下降；所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻R x并联；A符合题意，B不符合题意；C、D选项中，玻璃与电源并联，它两端的电压不变，CD不符合题意．故答案为：A．【分析】根据题意要求，当电阻变小时，分压要变小，所以电压表要和光敏电阻并联.2．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A. 电压表V的示数不变，R1断路B. 电压表V的示数不变，R1短路C. 电流表A1的示数不变，R2断路D. 电流表A2的示数不变，R2短路【答案】 C【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2， B不符合题意；C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．故答案为：C．【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.3．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．4．在如图所示的电路中，电压表测量的是（）A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．故选B．【分析】电压表的使用规则要求，电压表要与被测电路并联．5．如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】 D【解析】【解答】A、如果灯泡L1短路，整个电路短路，电流表电压表示数最终都变为零，A不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数最终都变为零，B不符合题意．C、如果灯泡L1断路，不发光；电流表断路无示数，C不符合题意；D、如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变，D符合题意；故答案为：D【分析】结合选项，注意分析与题目条件符合的选项即可.6．关于电流、电压和电阻，下列说法正确的是（）A. 金属导体中的电流方向与自由电子的定向移动方向相同B. 导体中通过的电流越大，它的电阻越小C. 两灯泡比较，亮度大的灯泡通过的电流大D. 导体两端电压越大，通过该导体的电流就越大【答案】 D【解析】【分析】A、正电荷的定向移动方向是电流的方向，电子带负电，电流方向与电子的定向移动方向相反；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关；C、灯泡的亮度由灯泡的实际功率决定，亮度大的灯泡流过的电流不一定大；D、根据公式I=分析答题．【解答】A、电流的方向与正电荷的定向移动方向相同，电子带负电，金属导体中的电流方向与自由电子的定向移动方向相反，故A错误；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关，故B错误；C、两灯比较，实际功率大的灯泡亮度大，由P=UI知，功率大，可能是电流较大，也可能是电压较大，故C错误；D、导体电阻由导体材料、长度、横截面积决定，当导体电阻一定时，由I=知，导体两端的电压越大，通过该导体的电流越大，故D正确；故选D．【点评】本题考查了电流的方向、影响导体电阻大小的因素、影响灯泡亮度的因素、对欧姆定律的理解等问题，是一道基础题．7．下列关于导体电阻的说法中，正确的是（）A. 粗导线的电阻一定比细导线的电阻小B. 导体中没有电流通过，导体就没有电阻C. 一根金属丝被均匀拉长后，它的电阻变大D. 电阻是导体本身的一种性质，任何情况下导体的电阻都不可能为零【答案】 C【解析】【解答】解：A、导体的电阻与导体的材料、长度和横截面积有关，只比较导线的粗细无法确定电阻的大小，A不符合题意；B、电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，B不符合题意；C、金属丝被均匀拉长后，长度变长，横截面积变小，电阻变大，C符合题意；D、电阻是导体的一种属性，其大小除与导体的材料、长度、横截面积有关外，还受温度影响，当温度足够低时，电阻会变为零，成为超导体，D不符合题意。

第十六章电压电阻一、单选题1.如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A．甲接入电流表，乙接入电压表B．甲、乙均接入电流表C．甲、乙均接入电压表D．甲接入电压表，乙接入电流表2.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（）A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电流表、电压表、电流表3.如图所示，电源电压9V，开关S闭合，灯泡L1、L2发光，电压表V2示数为3V，电压表V1示数为（）A． 3VB． 6VC． 4.5VD． 9V4.下列说法中错误的是（）A．电源是提供电压的装置B．电压是形成电流的原因C．电流是自由电荷定向移动形成的D．电路两端有电压就一定有电流5.关于电压下列说法错误的是（）A．电压是电路中形成电流的原因B．电源是电路中提供电压的装置C．电路中有电流，则电路中一定有电压D．电路中有电压则电路中一定有电流6.两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2=4：3，则电阻R1和R2的两端电压之比为（）A． 4：9B． 1：1C． 3：2D． 2：37.下列关于导体的电阻对电流有阻碍作用的说法中正确的是（）A．导体中有电流，导体才能有电阻B．电阻大小取决于通过它的电流大小C．电阻是导体本身的一种性质，与通过它的电流大小无关D．电阻与导体的长度、横截面积无关二、填空题8.滑动变阻器的原理：靠改变 ______ 来改变电阻，电路符号 ______ ．9.一节普通干电池的电压为 ______ 伏．在如图中，A端为干电池的 ______ 极（选填“正”或“负”）．10.如图1所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图2所示．则电源的电压为 ______ V，电压表V1示数的变化范围是 ______ ．11.如图所示的旋盘式变阻箱，显示的阻值为______ Ω，该电阻箱的电阻变化范围是______ Ω．12.如图所示，已知电源电压为6V，闭合开关S，则电压表所测出的是______ 两端的电压；这只电压表有3V和15V两量程，实验中用的是0～3V量程，小峰同学在读数时从0～15V量程的刻度盘上发现指针所示的电压恰好为6.5V，则实际测得的电压应是 ______ ，R1两端的电压_______．13.我国家庭电路的电压是______ V，零线和大地之间的电压是______ ，动力电路的电压是______ V，对人体的安全电压是 ______ V．14.用电压表测电压时，让电压表与被测用电器 ______ 联，使电流从正接线柱流入，从负接线柱流出，被测电压不能超过电压表的 ______ 测量值．三、实验题15.小明学习了电流表与电压表知识后，进行了如下实验．（1）在验证串联电路电压规律的实验中，小明进行了如下操作：①如图所示，把两个规格适当的小灯泡L1和L2串联起来接到电源上，使灯泡发光，②分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表．回答下列问题：表中的测量结果是 ______ （选填“正确”或“错误”）的，这是由于 ______ ．（2）如果将电流表分别接入A、B、C处，可探究的问题是 ______ ．16.下面是某实验小组在探究导体电阻大小与哪些因素有关的实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与导体材料是否有关，应选用 ______ 和 ______ 两根导体．（2）要探究导体电阻大小与导体横截面积是否有关，应选用 ______ 和 ______ 两根导体．（3）选用导体AD，可探究导体电阻大小与______ 是否有关；影响导体电阻的因素较多，因此本实验要采用的探究方法是 ______ ．17.小刚和小丽用图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同．（1）请用笔画线代替导线，连接实验电路．要求：L1和L2串联，电压表测量两灯串联后的总电压．（2）小刚用电压表测量L l两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是 ______ ．（3）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0．小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是______ ；L2是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是 ______ ．（4）他们排除故障后继续实验，得出了下表所示的一组数据．为了得出串联电路电压关系的普遍规律他们还应当 ______ ．四、计算题18.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？19.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．五、作图题20.在图中的〇里填上适当的电表符号，使之成为正确的电路图．21.在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：灯L与滑动变阻器R并联，且当滑动变阻器的滑片向左移动时，电流表的示数变小．22.在如图所示的电路中，有三根导线尚未连接，请用笔画线代替导线补上，补上后要求：当电键S闭合后，向左移动滑动变阻器的滑片时，电流表示数变大，灯L亮度不变．答案解析1.【答案】A【解析】电流表相当于导线使用时与被测电路元件串联，电压表相当于开路使用时与被测电路元件并联，根据电压表和电流表的正确使用方法以及在电路中的作用进行分析．A．甲接入电流表，乙接入电压表时，两灯泡并联，甲电流表测通过L2的电流，乙测电源的电压，两灯泡均能发光，故A符合；B．甲、乙均接入电流表时，会造成电源短路，两灯泡不发光，故B不符合；C．甲、乙均接入电压表时，L2断路，不能发光，故C不符合；D．甲接入电压表，乙接入电流表时，L2短路，不能发光，故D不符合．2.【答案】B【解析】电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．因此甲、丙只能为电压表，乙必须填入电流表，这样组成的是串联电路．3.【答案】A【解析】由图知，两灯泡串联，电压表V1、V2均测量L2两端的电压，所以V1的示数等于V2的示数等于3V．4.【答案】D【解析】A、电源是提供电压的装置，故A正确；B、电压是推动自由电荷发生定向移动形成电流的原因，故B正确；C、电流是电荷的定向移动形成的，故C正确；D、虽然电压是推动自由电荷发生定向移动形成电流的原因，但是若只有电压，电路断开也不会形成电流，所以有电压不一定有电流，故D错误．5.【答案】D【解析】A、电压使自由电荷发生定向移动，从而形成电流，故电压是电路中形成电流的原因，故A不符题意；B、电源是电路中提供电压的装置，故B不符题意；C、电压使自由电荷发生定向移动，从而形成电流；故电路中有电流，则电路中一定有电压，故C 不符题意；D、电路中有电压，且是通路，才有电流，故D符合题意.6.【答案】B【解析】并联电路两端的电压相等，两个电阻R1和R2并联在电路中，电阻R1和R2的两端电压之比U1：U2=1：1.7.【答案】C【解析】导体的电阻是其本身的属性，它跟导体的长度、横截面积和材料有关，与导体的两端电压和电流无关．A、导体的电阻与电流无关，是本身的一个基本属性，不符合题意；B、电阻大小取决于导体的长度、横截面积和材料，与电流无关，不符合题意；C、电阻是导体本身的一种性质，与通过它的电流大小无关，符合题意；D、电阻与导体的长度、横截面积有关，不符合题意.8.【答案】连入电路中电阻线的长度；【解析】滑动变阻器是通过滑片的移动，改变接入电路中的电阻值．因为导体的电阻与长度有关，当滑片移动后改变了连入电路中电阻丝的长度，从而改变电阻大小．9.【答案】1.5；正【解析】一节干电池的电压为1.5V．干电池的正极为碳棒，顶端有一个金属帽，负极为锌筒．10.【答案】12；0～8V．【解析】（1）由电路图可知，当滑片位于a端时，电路为R的简单电路，电压表V测电源的电压，电路中的电流最大，由图2可知，电源的电压U=12V；（2）当滑片位于b端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图2可知，R两端的电压UR=4V，因串联电路中总电压等于各分电压之和，所以，电压表V1示数：U滑=U-UR=12V-4V=8V，则电压表V1示数的变化范围为0～8V．11.【答案】3204；0～9999．【解析】（1）第一个转盘下面的乘数是1000，指的是该转盘对应的数字在千位上，指针指在数字3上，即为3000欧．同理可分别读出百位、十位、个位的值，分别是200欧、0欧、4欧．因此此时电阻箱的示数是3204欧．（2）当电阻箱的指针都指向转盘上的数字0时，此时电阻箱接入电路的阻值最小：零．当电阻箱的指针都指向转盘上的数字9时，此时电阻箱接入电路的阻值最大：9999欧．所以电阻箱的电阻变化范围是0～9999欧．12.【答案】R2；1.3V；4.7V【解析】由图知，电压表与R2并联，所以测出的是R2两端的电压；实验中使用的是0～3V，按0～15V量程读数是6.5V，则实际电压是1.3V，根据串联电路电压特点，R1两端的电压：6V-1.3V=4.7V．13.【答案】220；0V；380；不高于36．【解析】我国家庭电路中标准电压是220V，零线和大地之间没有电压，所以零线和大地之间是0V 电压，动力电路中的电压为380V，不高于36V的电压是人体安全电压．14.【答案】并；最大．【解析】电压表的连接方法：电压表应与被测用电器并联；电流必须从正接线柱流入，从负接线柱流出；被测电压不能超过电压表的最大测量值．15.【答案】（1）错误；UAB+UBC不等于UAC，不符合串联电路电压关系；（2）串联电路中电流关系【解析】（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确，UAC跟UAB与UAC之和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是UAC；（2）据所学的电学实验可知，利用上述串联电路，还可以探究串联电路中电流的关系；16.【答案】（1）A；B；（2）A；C；（3）长度；控制变量法．【解析】影响电阻大小的因素是：材料、长度、横截面积、温度．（1）要探究导体电阻大小与材料是否有关，应控制长度和横截面积相同，材料不同．故选AB．（2）要探究导体电阻大小与导体横截面积是否有关，应控制材料和长度相同，横截面积不同，故应选用AC；（3）如表中导体AD材料、横截面积相同，长度不同，所以选用导体AD，可探究导体电阻大小与长度是否有关；影响导体电阻大小的因素较多，因此本实验要采用的探究方法是控制变量法．17.【答案】（1）（2）先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量．（3）L1处的故障是断路；判断L2是短路还是正常的方法是：用小灯泡与L1并联（或替换L1），如果L2发光，则L2正常；若L2不发光，则L2短路．（4）为了得出串联电路电压关系的普遍规律，换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量．【解析】（1）按电流路径连接电路，电压表测量串联后的总电压，如下图所示：（2）电流表和电压表在使用时，如不能估计测量值的大小，应采用试触法选择合适量程，即先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量．（3）①在测量L2两端的电压时，电路如下图：两灯突然熄灭，说明电路中有断路的地方；电压表示数为零，说明L2短路或者电压表和电源连接的部分“电压表——开关——电源——L1”电路中出现了断路．②再电压表检测L1两端的电压，电路如下图：电压表示数为电源电压，说明电压表和电源连接的部分“电压表——L2——开关——电源”无断路，只能是灯泡L1断路．③判断L2是否短路，可以采用替换L1的方法，让它恢复通路，根据L2的发光情况进行判断．（4）为了得出串联电路电压关系的普遍规律，换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量．18.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．19.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.20.【答案】【解析】上边的〇在干路中，所以是电流表；中间的〇与灯L1串联，所以是电流表；下边的〇与灯L1并联，所以是电压表，如图．21.【答案】【解析】首先，将小灯L与滑动变阻器R并联；滑动变阻器与电流表串联．滑动变阻器的滑片向左移动时，电流表的示数逐渐变小，则滑动变阻器接入电路的电阻变大，因此将滑动变阻器右下接线柱接入电路．另外还要注意，应使电流从电流表的负接线柱回到电源负极．如图所示：22.【答案】【解析】向左移动滑动变阻器滑片，电流表示数变大，而灯泡亮度不变，说明灯泡与滑动变阻器并联，电流表测量干路中的电流.由滑动变阻器滑片向左移动时，电流表示数增大，可以得到滑动变阻器的电阻减小，所以连接滑动变阻器时，应当连接左侧接线柱，如图所示.。

第六章《电压电阻》单元测验姓名班级一、选择题(每小题只有一个正确答案，请把正确答案填在下表中，共2分×15＝30分)题号 1 2 3 4 5 6 7 8答案题号9 10 11 12 13 14 15答案1．下列关于电压的说法中不正确的是：A．电压是使自由电荷发生绕核运动的原因B．电压的大小用电压表测量C．干电池、蓄电池都是提供电压的装置D．每节蓄电池的电压2V2．在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两灯泡的连接方式：A．一定并联 B．一定串联 C．串联并联都有可能 D．无法判断 3．下列说法错误的是：A．电工钳的手柄外套用塑料制成，是利用塑料的绝缘性B．在连接电路时，应使开关处于断开的状态C．电压表和电流表都不能直接连接在电源的两端D．某变阻器上标有：“50Ω，1.2A”字样，则允许通过它的最大电流为1.2A 4．如图1所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2．5V,小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是：A．电流表坏了或接触不良而实际未接入电路B．从A．L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了5．如图2所示电路中，小灯泡L1和L2均正常发光，则下列说法正确的是：A．L1和L2串联在电路中B．L1和L2并联在电路中C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表6．图3电路图中，能用电压表正确测出灯L1两端电压的是：7．半导体的说法正确的是：A、常温下半导体的电阻为零B、半导体广泛应用于各种电子设备C、半导体就是超导体D、任何情况下半导体都是不导电的图1 图2图38．如图4，电源电压不变，当开关S 1闭合，S 2断开时，电压表的读数是3V ；S 1断开、S 2闭合时，电压表的读数是4.5V ，则L 1和L 2两端的电压分别是：A 、3V ，5.5VB 、1.5V ，4.5VC 、3V ，1.5VD 、1.5V ，3V9．某同学使用电压表时，估计待测电路中的电压应选用0～3V的量程，但他误用0～15V 的量程来测量。

电压电阻测试题及答案经典一、电压电阻选择题1．如图所示，物理实验中经常需要对物体加热，下列描述中与实际吻合的是（）A.甲图中，加热时磁铁吸引铁钉的数量将增多B.乙图中，对沸腾的水继续加热，温度计的示数将不断增大C.丙图中，对电阻丝加热，灯泡将变暗D.丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些【答案】C【解析】【解答】解：A、甲图中，加热时磁铁的磁性减弱，其所能吸引的铁钉变少，故错误；B、乙图中，对沸腾的水继续加热，温度计的示数将不变，故错误；C、丙图中，对电阻丝加热，其阻值变大，故通过其的电流变小，灯泡变暗，故正确；D、T图中，用完全相同的装置给初温、质量均相同的水和花生油加热，由于水的比热容大，故水温度升高的慢，故错误．故选C.【分析】（1）物体的磁性强弱与物体的温度有关，即温度越高，磁性越弱；（2）水沸腾的特点是：水沸腾后吸热但温度不升高；（3）导体的电阻受温度的影响，一般情况下，导体的温度越高，其电阻越大；（4）由于水的比热容最大，故相同质量的水和花生油在吸收相同的热量的情况下，水的温度变化慢，花生油的温度变化快．2.如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。

用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（）A.开关S接触不良B.ac导线断路C.卜断路D.R2断路【答案】B【解析】【解答】解：由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流。

开关S 闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接a 、b 两点时，电压表有示数，说明a 到电源的负极与b 到电源的正极之间是接通的；当电压表接b 、c 两点时，电压表无示数，说明c 到电源的负极与b 到电源的正极之间是断开的。

由上知a 到电源的负极、b 到电源的正极之间是接通的，Ac 间导线出现了断路。

一、选择题1．下列数据中最符合实际情况的是（）A．家用电风扇的额定功率约为80WB．正常工作的家用电冰箱的电流约为5AC．对人体的安全电压是220VD．人体的电阻约为10ΩA解析：AA．家用电风扇的额定功率约为80W，故A符合实际，符合题意；B．正常工作的家用电冰箱的电流约为1A，故B不符合实际，不符合题意；C．对人体的安全电压是不高于36V，故C不符合实际，不符合题意；D．人体的电阻约为2kΩ，故D不符合实际，不符合题意。

故选A。

2．如图所示，几只水果提供的电力点亮了一排发光二极管。

下列说法正确的是（）A．水果电池将电能转化为化学能B．发光二极管是由超导体材料制成的，此时它在电路中为用电器C．一排二极管同时发光说明它们一定是串联的D．把水果串联起来可以提高电压D解析：DA．水果电池是将化学能转化为电能，故A错误；B．发光二极管是由半导体材料制成的，此时它消耗电能，在电路中为用电器，故B错误；C．一组二极管同时发光，可能是串联，也可能是并联，故C错误；D．将水果电池串联，总电压等于各水果电压之和，所以可提高总电压，故D正确。

故选D。

3．小文同学利用家中的电位器、直流稳压电源、导线、开关和小灯泡，组装了一个调光台灯，电路如图所示。

滑动片P顺时针向A端滑动的过程中，下列说法正确的是（）A．电位器接入电路中的电阻变大B．电路中的电流变小C．小灯泡两端的电压变大D．小灯泡的亮度变暗C解析：C由图可知，电路为电位器与小灯泡的串联电路，当滑动片P顺时针向A端滑动的过程中，电位器接入电路的电阻变小，电路的总电阻变小，电路中的电流变大，根据串联电路分压特点，小灯泡两端的电压变大，小灯泡变亮。

故选C。

4．某款玩具电动车正常工作时，可以一边行驶一边通过旋转电动机带动小动物转动，简化电路图如图所示。

通电后，电动车可行驶，但小动物无法转动。

用电压表进行检测，记录如表所示。

则电路中的故障是（假设导线连接良好，电路只有一处故障）（）电压表接入点a、b a、c a、d电压表示数无示数无示数有示数A．行驶定时器断路B．旋转开关断路C．旋转定时器断路D．旋转电动机断路B解析：B通电后，电动车可行驶，但小动物无法转动，说明旋转电动机所在支路出现了断路，电压表接入a、b点时，电压表无示数，说明是与电压表并联部分以外出现断路，即旋转电动机之外断路，电压表接入a、c点时，电压表无示数，说明是与电压表并联部分以外出现断路，即旋转电动机和旋转定时器之外断路，电压表接入a、d点时，电压表有示数，说明是与电压表并联部分出现断路，旋转电动机和旋转定时器无故障，则旋转开关断路。

物理电压电阻练习题20篇含解析一、电压电阻选择题1．如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A. L2断路B. L2短路C. L1断路D. L1短路【答案】 A【解析】【解答】解：A、如果L2断路，L1和L2都不发光，将电压表并联在ab之间时，电压表断路无示数；将电压表并联在bc之间时，测量电源电压有示数．此选项符合题意．B、如果L2短路，L1会发光．此选项不符合题意；C、如果L1断路，L1和L2都不发光，将电压表并联在bc之间时，电压表断路无示数；将电压表并联在ab之间时，测量电源电压有示数．此选项不符合题意；D、如果L1短路，L2会发光．此选项不符合题意；故选A．【分析】由电路图知，两灯泡串联．闭合开关，灯泡不亮，原因有二：断路或短路，因为两灯都不亮，所以不可能是一灯短路，所以只能是一灯断路．2．在如图所示的四位科学家中，以其名字命名电阻单位的是（）A. 焦耳B. 欧姆C. 瓦特D. 牛顿【答案】 B【解析】【解答】焦耳是能量的单位；欧姆是电阻的单位；瓦特是功率的单位；牛顿是力的单位；B符合题意.故答案为：B.【分析】电阻的单位是欧姆.3．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A. 电流表、电压表示数都减小B. 电流表、电压表示数都增大C. 电流表示数减小、电压表示数增大D. 电流表示数增大、电压表示数减小【答案】C【解析】【解答】解：滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表的示数变小，电阻两端的电压变小，所以滑动变阻器两端的电压变大，即电压表的示数变大．故选C．【分析】电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量总电流，滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流的变化，进一步求出电阻和滑动变阻器两端的电压的变化．4．如图所示，是标有“6V 3.6W”字样的小灯泡，通过的电流随两端电压变化的关系图线．现将两只此规格的灯泡串联到6V电源的两端，则有关说法正确的是（）A. 每只灯泡的实际电功率为0.9WB. 每只灯泡的实际电阻值为10ΩC. 串联电路的实际电阻值为16ΩD. 串联电路的实际电功率是3W【答案】D【解析】【解答】把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡分得的电压都为3V，由图象可知，此时电路电流为0.5A，每只灯泡的实际功率：P=U L I=3V×0.5A=1.5W，A不符合题意；串联电路的实际电功率：P总=U总I=6V×0.5A=3W，D符合题意；由I= 可得，每只灯泡的实际电阻值：R L= = =6Ω，B不符合题意；串联电路的实际电阻值：R总= = =12Ω，C不符合题意.故答案为：D．【分析】串联电路中电压的特点：总电压等于各分电压之和，根据坐标图利用欧姆定律和电功率计算公式求电阻和电功率.5．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．6．如图甲是某生产流水线上的产品输送及计数装置示意图。

初三物理电压和电阻专项测试题（含答案）一、选择题1．如图所示的电路中，电源电压恒为6V，R 为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P 由a端滑到b端，电压表示数的变化是（）A. 0～6VB. 0～5VC. 0～1VD. 1～5V【答案】 B【解析】【解答】当滑片P在a端时，滑动变阻器连入电路的电阻为0，两端的电压为0V；当滑片P由a端滑到b端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；当滑动变阻器的滑片P在b端时，电路中的电流：I==0.1A，滑动变阻器两端的电压：U ab=0.1A×50Ω=5V．电压表示数的变化范围是0～5V．故选B．【分析】由电路图可知，滑动变阻器与定值电阻是串联的，电压表测的是滑动变阻器两端的电压，当滑片P由a端滑到b端，连入电路中的电阻增大，根据欧姆定律和串联电路的分压关系分析判断．2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。

3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．5．如图甲是某生产流水线上的产品输送及计数装置示意图。
