数显贯入仪说明书

高性能的数字显示报警仪使用说明z 主要技术指标:1、显示范围:-1999~9999,小数点位置可设置。

2、测量及变送输出准确度:±0.2%FS±1字;±0.1%FS±1字(需特殊订制。

3、输入信号:热电偶: K、E、S、B、J、T、R、N;冷端温度自动补偿范围 0~50℃,补偿准确度±1℃。

热电阻:Pt100、Cu100、Cu50、BA2、BA1;引线电阻补偿范围≤15Ω。

直流电压:0~20mV、0~75mV、0~200mV、0~5V、1~5V;0~10V(订货时需指定,与其他信号不兼容。

直流电流:0~10mA、4~20mA 。

线性电阻:0~400Ω(远传压力表。

频率:0.1Hz-10KHz。

(该功能需单独指定,与其它信号不兼容输入。

4、模拟输入阻抗:电流信号Ri=100Ω;电压信号Ri=500KΩ。

5、模拟输出负载能力:电流信号:4~20mA输出时Ro≤750Ω;0~10mA输出时Ro≤1.5KΩ。

电压信号:要求外接仪表的输入阻抗Ri≥250KΩ, 否则不保证连接外部仪表后的输出准确度及线性度。

6、配电输出:DC24±1V 30mA,过流自动保护。

7、报警方式:单回路可对应四个报警点,双回路仪表每回路对应 2个报警点。

8、通讯方式:RS232(10m或 RS485(1000m 9、使用环境:环境温度:-10~55℃,环境湿度:10~90%RH。

10、耐压强度: 输入/输出/电源/通讯≥1000V.AC 1分钟。

11、绝缘阻抗: 输入/输出/电源/通讯≥100MΩ。

12、电源:开关电源:交流:85~265V,频率: 50Hz±2Hz; (推荐使用线性电源:交流:220V±10V,频率: 50Hz±2Hz; (变压器电源,不推荐使用直流电源:DC 24V (适用范围 16V-28V13、功耗:<4W。

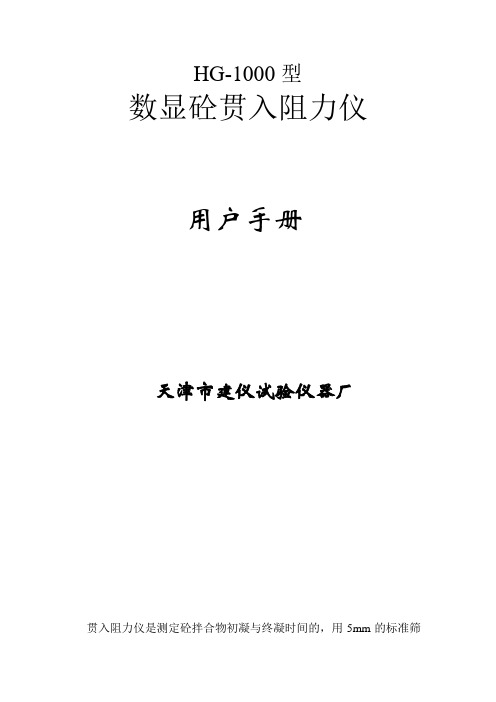

HG-1000型数显砼贯入阻力仪用户手册天津市建仪试验仪器厂贯入阻力仪是测定砼拌合物初凝与终凝时间的，用5mm的标准筛从拌合物中筛取砂浆、并均匀拌合，将砂浆分别装入三只试样桶（即150mm立方体试模）经振捣（或插捣35次）使其密实。

砂浆表面应低于筒口约10mm，编号后置于温度20±3℃,的环境中以待试验，在其它较为恒定的温度中进行试验时，就在试验结果中加以说明，试验用砂浆允许按砼中砂浆的配合比称料，用人工或机械充分拌合制取，从砼拌合完毕起经2h小时开始测试，在测试前5min，在试样筒底一侧垫高约50mm，使筒倾斜，吸去表面泌水，测试时试样筒置于测试平台上。

按动置零键，使表盘显示为零，然后将测针端部与砂浆表面接触，按动手柄，徐徐加压经10s，使测针贯入砂浆深度25mm是按动锁定键。

即为贯入压力，工作完成后按置零键。

每只砂筒每次测1-2个点，此后每隔1h测一次，或根据需要规定测试的间隔时间，测定间距应大于20mm，在临近初凝与终凝时应适当缩短测试时间加密测点，如此反复进行直至贯入阻力大于28MPa为止，测试过程中，需根据砂浆的凝固情况，参考下列表规定适时更换测针。

贯入阻力（M Pa）0.2-3.5 3.5-20 20-28测针截面积（mm)2100 50 20为了便于计算贯入阻力得出下列算式:P=F/S式中：P---贯入阻力（M Pa）F---贯入深度达25mm时的压力（N)S---贯入测针面积（mm)2以三个测值的平均值作为试验结果，从中以贯入阻力为纵坐标，测试时间为横坐标，绘出贯入阻力时间关系曲线，以3.5M Pa 和28 M Pa划两条平行于横坐标的直线，直线与曲线交点横坐标值，即为初凝与终凝时间。

注:一次充电、连续可用48小时。

数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于0.5%F .S ，并具备调校、数字滤波功能 适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。

报警灵敏度独立设定3、技术规格电 源：85V AC~265V AC ，100V DC~380V DC ，功耗小于4W 工作环境：0℃~50℃，湿度低于85%R .H ，无结露。

显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过设定选择★ 注：0~10VDC 输入，订货时需说明，此时仪表不能万能输入℃T -100~400℃.S基本误差：小于0.5%F测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。

负载能力大于600Ω 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5% F.S★变送输出为选项功能，只有订购选择后，仪表才具有此功能。

外供电源用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。

（1）仪表与热电阻的接线（2）仪表与热电偶及电流、电压输入的接线（3）仪表与2线制变送器电流信号的接线（4）仪表与3线制、4线制电压、电流变送器的接线A-H规格160×80尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图A-S规格80×160尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图B-F规格96×96尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图C-H规格96×48尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图14 bA-A 变送输出零点修正设定值-500-500 7.315 bAFi 变送输出满度修正设定值0.500-1.500 7.3注：（bout ）——输入信号故障时的代用测量值当仪表判断输入信号出故障时，以设置的值作为报警输出和变送输出的输入值。

标准贯入仪操作规程
一、总则
1.1标准贯入试验适用于砂土、粉土和一般粘性土。

二、设备仪器
2.1标准贯入器：由刃口形的贯入器靴、对开圆筒式贯入器身和贯入
器头3部分组成。

2.2落锤：穿心锤，质量为65±0.5kg钢锤，应配有自动落锤装置，落距76±2cm。

2.3钻杆：直径42mm，抗拉强度应大于600Mpa；轴线的直线度误差应小于0.1%。

三、操作步骤
3.1先用钻具钻至试验土层标高以上0.15m处，清除残土。

清孔时应避免试验土层受到扰动。

当在地下水位以下的土层进行试验时，应使孔内水位高于地下水位，以免出现涌砂和坍孔，必要时应下套管或用
泥浆护壁。

3.2贯入前应拧紧钻杆接头，将贯入器放入孔内，避免冲击孔底，注意保持贯入器、钻杆、导向杆联接后的垂直度。

孔口宜加导向器，以保证穿心锤中心施力。

3.3采用自动落锤法，将贯入器以每分钟15~30击打入土中0.15m后开始记录每打入0.10m的锤击数，累计0.30m的锤击数为标准贯入击数，并记录贯入深度与试验情况，若遇密实土层，贯入0.30m锤击数超过50击时，不应强行打入，记录50击的贯入深度。

3.4旋转钻杆，然后提出贯入器，取贯入器中的土样进行鉴别、描述、记录，并量测其长度。

将需要保存的土样仔细包装、编号，以备试验之用。

四、注意事项
4.1标准贯入器应定期送检定机构检定，当贯入器靴缺口或卷刃，单独缺口长度超过5mm，或累计长度超过12mm时应更换
4.2应定期调整控制落距的器具，以保证落距的准确度。

4.3定期检查钻杆的弯曲度，以使用总长度为标准，剔除弯曲，杆及不符合同轴度的钻杆接头。

1.概述贯入法检测是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的一种新型现场检测方法。

贯入法检测砂浆抗压强度技术在砂浆强度检测技术领域中因其：1、操作简单；2、检测结果准确；3、试验费用低廉等优点，深受用户好评，也是目前现场砂浆强度检测中使用最为广泛的一种检测技术。

配合此项技术推广使用的中华人民共和国行业标准《贯入法检测砌筑砂浆抗压强度技术规程》（JGJ/T136—2001）已于2002年1月1日正式颁布施行了。

SJY800B型贯入式砂浆强度检测仪，用于砌体砂浆强度检测，是本公司最新产品，它采用杠杆式加力方法，具有重量轻，操作简单，检测精度高等特点，即减轻了检测人员的劳动强度，又提高了检测效率，是回弹法、原位推出法等方法的替代产品，其产品性能达到了国际领先水平。

1.仪器介绍SJY800B型贯入式砂浆强度检测仪全套包括：1、贯入仪主机壹台；2、贯入深度测量尺壹只；3、特制测钉壹盒（40根）；4、测钉量规壹块；5、测钉座螺母旋紧扳手壹个；6、加力器壹个；7、吹风器壹个；8、砂轮壹块；9、包装箱壹只；•贯入仪主机（见图1-1）：它采用机械贯入方式，依靠特种装置的弹簧提供检测所需的能量，由于弹簧的每次压缩量相同，因而使每次释放的能量相同，这样就保证了检测的准确性、可靠性。

•贯入深度测量尺（见图1-2）：它是用来测量贯入仪主机测试产生的测孔深度，所测数据为实际深度，不需要计算，任意点调零。

•特制测钉：它是由特种钢材经过磨制而成的，是贯入仪主机检测时必备的专用工具，测钉在插入贯入仪主机的测钉座后，从贯入仪主机中受压缩弹簧释放时产生的能量中获取动量，贯入砂浆中，特制测钉具有极强的硬度，可以保证重复使用数次而不影响检测的精度。

•测钉量规：它是当一根测钉经多次使用后还能否继续使用的衡量工具。

在衡量一根测钉的寿命时，将测钉量规放置于一水平面上，然后将待衡量的测钉根部抵住量规槽的一端，顺着量规槽的方向将测钉放下，看测钉能否通过量规槽，若通过了，则此根测钉则不能使用。

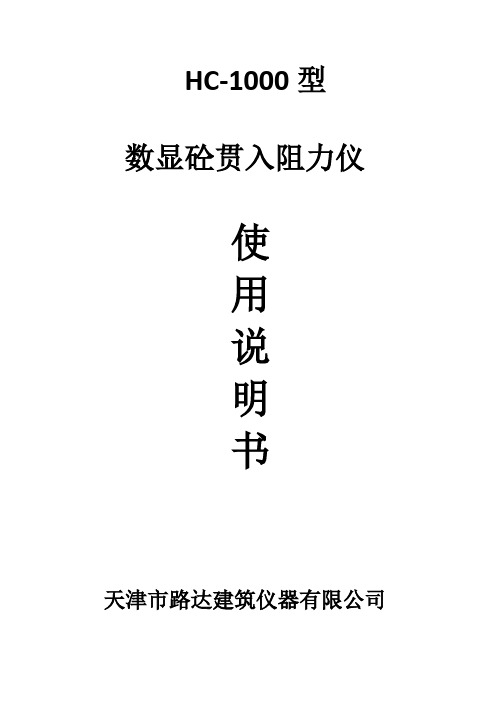

HC-1000型数显砼贯入阻力仪使用说明书天津市路达建筑仪器有限公司HC-1000混凝土贯入阻力仪操作使用将混凝土贯入阻力仪安放在水平的平台上，试料容器中装满待测试的混凝土试料抹平后放于仪器底盘上，松开调节螺套选装上合适的贯入针。

旋动调节螺塞使压力表指针对准刻度零线。

将钮子开关1置于调整位置，将钮子开关2置于正转位置，按工作按钮后试料容器在2秒钟后开始上升，待停止以后即可调整。

调节时拧松调节螺套，将贯入针调至刚好接触试料面，拧紧调节螺套固定贯入针。

再按动工作按钮，试料容器继续上升即开始贯入运动，此时压力表即有示值，并逐渐增大，10秒钟以后试料容器升高25mm，即贯入到最深位置，压力表指示贯入阻力，读出做好记录，试料容器停留4秒钟以后，开始下降，7秒钟后恢复原位。

自动停机，一次测试完毕。

作第二次贯入测试时必须变换贯入位置，推动手柄使其旋转一定角度，当听到钢球的弹跳声时，贯入点位置的变换已完成，随即将手柄换回原位，以后变换只需重复如上动作。

贯入针位置分内外两圈，外圈点，内圈点，如一圈贯入点已使用完，必须转动仪器上部手柄180°，将贯入针位置换到另一圈，这时亦有钢球弹跳定位。

当贯入测试点在外圈时，变化测点只需推动手柄一次，如贯入点在内圈，变换它则需推动手柄两次。

在测试过程中应经常注意压力表指针起始时是否在零点，如不在零点应调零。

在不需调整贯入针高低时（用同一个试料容器及没有更换贯入针进行连续测试时），可将钮子开关置于“自动位置”，这样在以后的测试中只要按“启动”按钮一次，即自动作一次测试循环，历时30秒。

在测试过程中，如发生贯入针与试件顶死，请把钮子开关2置于反转位置，按工作按钮，使贯入针上升，与试件脱离。

贯入针有20mm2、50mm2、100mm2截面三种规格。

100mm2用于作初凝试验，终凝试验时需换用20 mm2贯入针。

压力表的表面上有内外两圈刻度，内圈为0-1.6MPa，指示油腔内油液的压强，供压力表改装校验和装指针对零用。

混凝土贯入阻力仪操作规程
《混凝土贯入阻力仪操作规程》
一、目的
混凝土贯入阻力仪是用来测定混凝土内部抗压性能的仪器，本操作规程旨在规范操作流程，确保测试结果的准确性和可靠性。

二、操作前准备
1. 确认混凝土贯入阻力仪的工作状态正常。

2. 校准仪器，确保精度。

3. 准备好测试样品的混凝土，保证样品表面光滑平整，无裂缝和松散。

三、操作步骤
1. 将测试样品放置在仪器的测试台上，调整仪器使测试针与样品接触。

2. 启动仪器，开始测试。

测试过程中要注意观察测试针的贯入情况，确保测试过程中无异常情况。

3. 测试完成后，记录测试结果。

将测试结果与标准值进行对照，判断样品的抗压性能。

四、操作注意事项
1. 操作时要穿戴好个人防护装备，避免意外伤害。

2. 操作人员要熟悉仪器的使用方法，确保操作规范。

3. 测试样品的准备要细致，确保样品质量符合要求。

4. 测试结束后及时清洁和维护仪器，确保仪器的长期稳定使用。

五、维护保养
1. 每次使用结束后，要对仪器进行清洁和检查，确保仪器的正常运行。

2. 定期对仪器进行维护保养，保证仪器的稳定性和精度。

六、结束语
混凝土贯入阻力仪的正确操作对于测试结果的准确性至关重要，操作人员必须严格按照操作规程进行操作，确保测试结果的可靠性和准确性。

同时，在日常使用过程中也要做好仪器的维护保养工作，保证仪器的长期稳定运行。

贯入式混凝土强度检测仪的使用检测介绍随着建筑行业的不断发展和建设质量要求的提高，混凝土强度的检测工作也日益重要。

而贯入式混凝土强度检测仪则成为了一种方便、快捷、准确的检测工具。

本文将介绍贯入式混凝土强度检测仪的使用方法和检测流程。

一、什么是贯入式混凝土强度检测仪贯入式混凝土强度检测仪是一款基于非破坏检测技术的设备，其工作原理是通过测量混凝土表面上钻入试针的弹性反应来推断混凝土强度的工具。

它可以轻松地测试出混凝土表面下的强度数据，无需破坏混凝土，测试结果精度高。

二、贯入式混凝土强度检测仪的使用方法1.准备工作在开始使用之前，用户应该先对贯入式混凝土强度检测仪进行基本检测，以确保仪器正常工作。

同时还应准备好试验针、测厚仪、扳手、磨片等相关工具。

在进行测试之前，还需要对混凝土表面进行清理、去尘等处理工作。

2.测试位置的选择选择测试位置时，应尽量避免沙土、空鼓或者横向裂缝等影响测试精度的情况。

通常的做法是在预制混凝土件的横向孔内进行测试。

3.测试过程在选择好测试位置之后，将试验针插入孔中并施加轻微的贯入力。

当试针钻入一定深度时，记录下测量值，并对同一孔的不同深度取多组数据。

测试完成后，将测试数据输入计算机中，根据贯入式混凝土强度检测仪的算法，即可得出混凝土的质量强度。

三、检测流程1.测试前的准备工作•对仪器进行检测和调试；•准备好试验针、测厚仪等工具；•清理测试位置，保证表面干净。

2.测试位置的选择•选择匹配的试验针；•确定测试位置；•对测试位置进行标记。

3.测试过程•将试验针插入孔中；•施加适当的贯入力；•记录测得的数据；•对同一孔的不同深度取多组数据；•根据测试数据计算混凝土强度。

4.测试后的清理工作•将测试针、工具等清洗干净，存放妥当；•将测试出的数据整理好，备份保存。

四、使用贯入式混凝土强度检测仪应注意的事项•应保证仪器在正常工作环境下使用，避免水、油污染；•插针时，插入深度应符合要求；•测量时应适当施加贯入力，注意保证测量精度；•同一孔应取多组数据，以提高测试精度；•注意测量数据的准确性，并保证测量数据的可靠性。

XMT-2000系列智能数显报警仪使用说明书昆山市高新自动化仪表有限公司一、概述●该系列数字显示控制仪主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。

●该系列仪表采用数字校正系统，测量精确稳定，可扩展使用各种非线性传感器。

●丰富的功能，任意输入信号规格，多种输出规格及多种报警设置方式，能广泛满足各种用户需要。

●采用不挥发性存储器进行掉电保护，参数可长期可靠地保存。

●仪表采用全开放式用户自设定界面。

●标准信号输入时，显示量程可编程，变送输出时，输出状态刻度可根据用户需要自行设定。

●仪表因断阻、断偶及其它断信号，仪表屏面会不停闪烁。

二、主要技术指标●输入信号：电阻信号：各种规格的热电阻如：Pt100, Cu50, Cu100, BA1,BA2,G或远传压力电阻电偶信号：各种规格的热电偶如：K,E,S,B,J,T,EA2,N等电压信号：0-5V、1-5V、0-20mV-200mV等电流信号：0-10mA、4-20mA等●测量范围：-1999-9999字●测量精度：0.2%FS±1字或0.5%FS±1字，分辨率：末位±1字●显示方式：-1999-9999设定值显示，-1999-9999测量值显示，发光二极管工作状态显示●输出信号：模拟量输出：0-10mA负载≤1KΩ，4-20mA负载≤500Ω0-5V负载≤750Ω，1-5V负载≤500Ω开关量输出：继电器控制输出（AC220V/3A无感负载）●报警方式：可选择继电器报警方式包括：上下限报警方式上限上上限报警方式下限下下限报警方式上上限上限下限下下限报警方式●恒压电源输出：DC24V电源供二线制变送器使用●使用环境：环境温度：0-50℃，相对湿度：85%RH以下，避免强腐蚀性气体电源电压：AC220V±10% 50HZ±2HZAC90V-260------开关电源DC24V±2V------开关电源●功耗：约5W●重量：约0.5kg●仪表结构：外形：160×80×120mm 80×160×120mm 96×96×120mm 72×72×120mm 96×48×120mm 48×48×120mm 开孔：152×76mm 76×152mm 92×92mm 68×68mm92×44mm 44×44mm三、操作指南1、仪表面板量程单位测量值显示器设定值显示器键盘2、名称及功能内容3、操作方式●正确接线：请参照仪表随机接线图接妥输入、输出及电源线，● 仪表上电：此仪表无电源开关，接入电源即可进入工作状态 ● 一级参数的设定（单显示无）仪表在过程量测量显示状态下，按参数设定状态及各参数列示如表 注：参数设定时，PV 显示器作为参数符号显示器，SV 显示器将作为设定参数值显示器注:用以上操作方法可继续分别设定其它各项参数 二级参数的设定：仪表在正常运行状态下，先按出现：“SEL 、555”字样，将默认数“555三键改为“587”字样，再按键即可进入二级参数的菜单形式，参数设定状态和各参数列示如表☆输入类型☆抗干扰模式☆报警方式☆模拟输出仪表各项基准点的校验菜单的操作此菜单操作主要是仪表长期使用，出现测量值跟实际值偏差较大，可用此菜单操作修正。
