西交大画法几何与机械制图习题

西南交大画法几何及工程制图A第1次作业一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

某些行业部门还制定有部颁标准，则部颁标准是：正确答案：D 对国家标准的补充2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：正确答案：C 技术制图标准3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：正确答案：C 75°4. 图纸的内边框是图框线，图框线的绘制用：正确答案：C 粗实线5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：正确答案：D 粗实线6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：正确答案：C 507. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：正确答案：A 按比例进行尺寸度量8. 中粗虚线的用途为：正确答案：C 画中心线或轴线9. 细点划线的用途为：正确答案：D 画中心线或轴线10. 粗线、中粗线和细线的宽度比率为：正确答案：D 4:2:111. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：正确答案：C 4~6mm12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：正确答案：D 15~20mm13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：正确答案：B 3~5mm14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：正确答案：C 中粗短斜线15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：正确答案：A毫米16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：正确答案：C 7~10mm17. 圆的直径尺寸可注在圆内，也可注在圆外。

尺寸线方向倾斜，用箭头作为起止符号，箭头指着圆周，箭头应画的细而长，长度约为：正确答案：B 3~5mm18. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。

一、填空1.比例1：2是指（）是（）的2倍，属于（）比例。

正确答案：（实物），（图形），（缩小）2.比例2：1是指是（）是（）的2倍，属于（）比例。

正确答案：（图形），（实物），（放大）3.尺寸标注中的符号：R表示（），f表示（），Sf表示（）。

正确答案：（半径），（直径），（球直径）4.每个尺寸都由（）、（）和（）三个要素组成。

正确答案：（尺寸界线），（尺寸线），（尺寸数字）5.通常选用组合体的（）、（）、（）和（）等作为尺寸的基准。

正确答案：（对称平面），（底面），（端面），（较大回转体的轴线）6.读图的基本方法有（）和（）两种。

正确答案：（形体分析法），（线面分析法）7.当剖切平面通过肋板的纵向对称面时，肋板不画（剖面符号），而用（粗实线）将它与其邻接部分分开。

正确答案：（剖面符号），（粗实线）8.装配图是用来表示（）或（）的图样。

正确答案：（机器），（部件）9.可见螺纹的牙顶用（）表示，牙底用（）表示。

在投影为圆的视图中，表示牙底的（）圆只画约（）圈。

正确答案：（粗实线），（细实线），（细实线），（ 3/4）10.在剖视图中，内、外螺纹旋合的部分应按（）的画法绘制，其余部分按各自的画法表示。

正确答案：（外螺纹）11.双头螺柱旋入较厚零件螺孔的一端称为（），与螺母旋合的一端称为（）。

正确答案：（旋入端），（紧固端）12.不通螺孔圆锥面尖端的锥顶角应画成（）度。

正确答案：（ 120）13.常用的销有（）、（）和（）等。

正确答案：（圆柱销），（圆锥销），（开口销）14.圆柱销和圆锥销用来（）零件，或在装配时起（）作用。

正确答案：（固定），（定位）15.常用滚动轴承按承受载荷的方向可分为（）、（）和（）三类。

正确答案：（向心轴承），（推力轴承），（向心推力轴承）16.滚动轴承通常由（）、（）、（）和（）组成。

正确答案：（外圈），（内圈），（滚动体），（隔离罩）17.根据零件的结构形状和用途，一般将金属零件分为（）、（）、（）和（）四类典型零件。

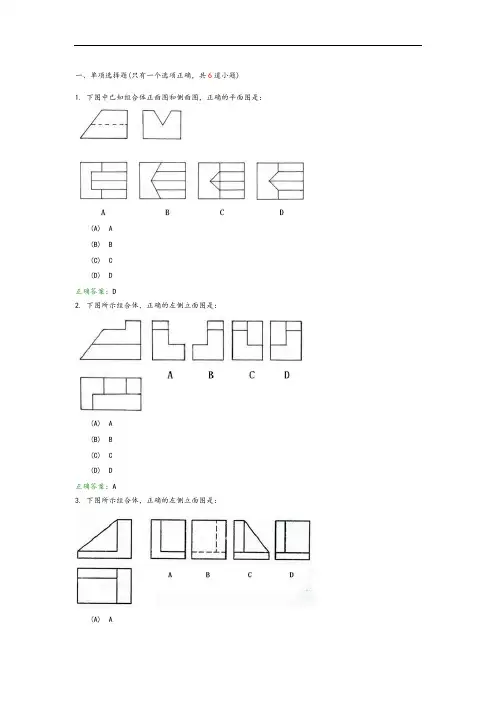

一、单项选择题(只有一个选项正确，共6道小题)
1. 下图中已知组合体正面图和侧面图，正确的平面图是：
(A) A
(B) B
(C) C
(D) D
正确答案：D
2. 下图所示组合体，正确的左侧立面图是：
(A) A
(B) B
(C) C
(D) D
正确答案：A
3. 下图所示组合体，正确的左侧立面图是：
(A) A
(C) C
(D) D
正确答案：D
4. 下图所示组合体，正确的1-1剖视图是：
(A) A
(B) B
(C) C
(D) D
正确答案：B
5. 下图所示组合体，正确的1-1剖视图是：
(A) A
(B) B
(C) C
(D) D
正确答案：D
6. 下图所示组合体，正确的1-1断面图是：
(B) B
(C) C
(D) D
正确答案：A
（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。

在线只需提交客观题答案。

)
二、主观题(共11道小题)
7.
画出下面形体的水平投影。

参考答案：
8.
画出下面组合体的水平投影。

参考答案：
9.画出下面组合体的水平投影参考答案：
10.
参考答案：
11.
参考答案：
参考答案：
参考答案：
14.
参考答案：
1
5.
参考答案：
16.画出组合体的1-1、2-2断面。

参考答案：
17.
参考答案：。

组合体的视图1单选(1分)已知立体的主、俯视图，正确的左视图是：A2单选(1分)已知主观图和俯视图，正确的左视图是：C3单选(1分)已知物体的主、俯视图，错误的左视图是：B4单选(1分)已知主、俯两视图，其正确的左视图是：D5单选(1分)已知四组图形的主、俯视图，其错误的一组视图是：A6单选(1分)已知主、俯两视图，其正确的左视图是：D6填空(1分) 由若干基本形体组成的类似机器零件的物体称为____。

组合体7填空(1分) 假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、组成方式以及表面之间过渡关系，这样的分析方法称为组合体的____。

形体分析法8填空(1分) 组合体相邻形体表面过渡关系投射特征有：两形体表面____与____；____与____。

共面不共面相切相交9填空(1分) 读图要点：把几个视图联系起来读；要从反映形状特征较多的视图看起；分析形体间相邻表面的____；要注意物体表面的____和____。

相对位置方向性可见性10填空(1分) 读图方法：投影分析、空间想像物体形状，要弄清视图中“____”和“____”的含义；要判断出相邻表面间的“____”。

图线线框相对位置11填空(1分) 画组合体三视图时，要注意三个视图之间存在的对应尺寸关系是：____；____；____ 。

长对正高平齐宽相等12填空(1分)读组合体视图的基本方法是____法和____法。

形体分析线面分析机件的表达方法1单选(1分)机件向不平行于任何基本投影面的平面投影所得的视图叫A.基本视图B.斜视图C.向视图D.局部视图2单选(1分)已知主、俯视图，选出改画后正确的全剖主视图：C3单选(1分)在下图中选出正确的一组剖视图。

B4单选(1分)下列斜剖视图中，正确的表达是：D5单选(1分)在下图中选出正确的剖视图。

A6单选(1分)在半剖视图中半个视图与半个剖视图的分界线用A.细实线 B.波浪线 C.粗实线 D.细点画线7单选(1分)在局部剖视图中，视图与剖视部分的分界线用A.粗实线B.细实线C.细点画线D.波浪线8单选(1分) 对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。

画法几何及机械制图（二）1. 机件向基本投影面投射所得的视图，称为（基本视图）2. 基本投影面是在原有的三个投影面基础上再增设三个投影面，构成一个（正六面体），除了原有的三向试图外还增添了（右视图）、（仰视图）、（后视图）。

3.将一个机件的某一个向基本投影面投射所得的视图称为（局部视图）。

4.假想用剖切面剖开机件，将处在观察者与剖开部分移去，而将其余部分向投影面投射所得的图形称为（剖视图）。

5.金属材料制造的机件，其剖面符号应该画成与水平方面成45o且间距相等的细实线，向左向右倾斜均可，通常称为（剖面线）。

6.剖视图可以分为（全剖视图）、（半剖视图）、（局部剖视图）。

7.用剖切面将机件完全切开后所得的剖视图称为（全剖视图）。

8. 用剖切面局部的剖开机件所得的剖视图称为（局部剖视图）。

9.在垂直于对称平面的投影面上的投影，以对称中心线为界，一半化成剖视，另一半画成视图所得的图形称为（半剖视图）。

10.假想用剖切面将机件某处切断，仅画出该剖切面与几件接触部分图形称为（断面图）。

11. 断面图分为（移出断面）和（重合断面）两种。

12.画在视图之外的断面称为（移出断面）。

13.画在视图之内的断面称为（重合断面）。

14.画图时可将某些细小的结构用大于原图形所采用的比例画出，这样得到的图形称为（局部放大图）。

15.第三角画法是将物体置于第三分角内进行（投射）的方法。

16. 第三角画法包括（主视图）（俯视图）（右视图）。

17.螺纹是按照（螺旋线）原理制成的。

18.当圆柱面上的动点A绕圆柱的轴线作等速旋转运动，同时又沿着圆柱的母线作等速直线运动时，点A在该圆柱面上所形成的复合运动的轨迹称为（圆柱螺旋线）。

动点A旋转一周后沿着圆柱的母线方向所移动的轴向距离称为螺旋线的（导程）。

19. 螺旋线按照动点的旋转方向分为（左旋）和（右旋）两种。

20.在圆柱的外表面上形成的螺纹称为（外螺纹），在圆柱孔内外表面上形成的螺纹称为（内螺纹）。

本次作业是本门课程本学期的第1次作业，注释如下：一、判断题(判断正误，共7道小题)1. 点的一个投影不能确定点在空间的位置。

你选择的答案：说法正确[正确]正确答案：说法正确解答参考：2. 在V面上的点A，其a¢与空间点A重合，a、a²在相应的投影轴上。

你选择的答案：未选择[错误]正确答案：说法正确解答参考：3. 侧垂线的正面投影和侧面投影均反映实长。

你选择的答案：未选择[错误]正确答案：说法错误解答参考：4. 直线与平面的交点是既在直线上，又在平面上的点。

你选择的答案：说法正确[错误]正确答案：说法正确解答参考：5. 圆柱面是由一条与轴线平行的直线绕轴线回转而形成的。

你选择的答案：说法错误[错误]正确答案：说法正确解答参考：6. 倾斜于圆柱轴线的平面截切圆柱面，其截交线可能出现抛物线。

你选择的答案：未选择[错误]正确答案：说法正确解答参考：7. 辅助面选择的原则是所选辅助面与两立体的交线应是简单易画的图形。

你选择的答案：未选择[错误]正确答案：说法正确二、主观题(共12道小题)8.参考答案：侧平，平行，正垂9.参考答案：10.参考答案：11.参考答案：12.参考答案：13.参考答案：14.参考答案：15.参考答案：16.参考答案：17. 投影法分为两类：__ _ _ _ _ _ _ _ 和_ _ _ _ __ __ 。

参考答案：中心投影法和平行投影法18. 水平线的水平投影反映直线的___ _ _ ___, 水平投影与x轴的夹角等于直线与__ _ _面的倾角，与y轴的夹角等于直线和__ _ _投影面的倾角。

参考答案：实长，V，W19. 正平面的_ _ _ 投影反映平面图形的实形, 水平投影为平行于_ _ _ 轴的直线, 侧面投影为平行于_ _ _ 轴的直线。

正面，X,Z本次作业是本门课程本学期的第2次作业，注释如下：一、判断题(判断正误，共7道小题)1. 一般位置直线在H、V、W面上的投影可能有一个投影能反映实长。

西南交《画法几何及机械制图I》在线作业一
虚线为实线延长线时，虚线（）
A:应留有空隙
B:不应留有空隙
C:空隙可留可不留
D:以上均可
参考选项：A
平面与圆环相交，截平面不垂直圆环轴线，截交线为（）A:椭圆
B:圆
C:非圆曲线
参考选项：C
平面与圆球面相交，其截交线是
A:圆
B:直线
C:椭圆
参考选项：A
题面见图片
A:A
B:B
C:C
参考选项：C
两个一般位置平面相交，其交线是
A:空间曲线
B:直线
C:平面曲线
参考选项：B
垂直于V面的直线，称其为
A:铅垂线
B:侧垂线
C:正垂线
参考选项：C
空间几何问题常用解题方法没有（）
A:演绎法
B:轨迹法
C:反推法
1。

画法几何及机械制图II客观题作业第一次作业一、单项选择题(只有一个选项正确，共10道小题)1. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(B) b正确答案：B2. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(C) c正确答案：C3. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(A) a正确答案：A4. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(C) c正确答案：C5. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(D) d正确答案：D6. 根据主、左视图，并参照立体图，选择正确的俯视图。

（）(A) a正确答案：A7. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。

（）(C) c正确答案：C8. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。

（）(C) c正确答案：C9. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。

（）(D) d正确答案：D10. 分析图形中的尺寸注法，找出尺寸标注全部正确、合理的图形。

（）(C) c正确答案：C二、判断题(判断正误，共10道小题)11. 绘制机械图样时，其比例大小可以任意确定。

（）正确答案：说法错误12. 任何情况下，都可以用细实线代替细点画线。

（）正确答案：说法错误13. 机件的真实大小与所绘图形大小及准确度无关。

（）正确答案：说法正确14. 可以利用轮廓线、轴线或对称中心线作尺寸界线。

（）正确答案：说法正确15. 尺寸线可以用其他图线代替。

（）正确答案：说法错误16. 无论以何种计量单位为单位，均需标明。

（）正确答案：说法错误17. 两立体的表面共面或相切时，其表面交界处有时有线有时没有线。

（）正确答案：说法错误18. 在组合体的视图上都必须标注长宽高三个方向的总体尺寸。

（）正确答案：说法错误19. 不能直接标注组合体上交线的尺寸。

（）正确答案：说法正确20. 半径尺寸可以标注在投影为非圆弧的视图上。

《画法几何与机械制图》课程习题集一、填空题11.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

2.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

3.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

4.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。

5.判断并填写两直线的相对位置关系。

二、综合设计题6.分析下列螺纹及其连接的错误，在其右方做出正确的视图。

7.分析下列螺纹及其连接的错误，在其右方做出正确的视图。

8.读懂拨叉图，并填空：1、图中B—B是断面图；K是视图；2、在图上标出零件长、宽、高三个方向的尺寸基准；3、零件属于类零件，这种零件一般需要的视图表示，其材料是（写出牌号）；4、图中右上角符号“”表示。

9.读懂轴的零件图，填空并补画出断面图B-B。

1、表达轴类零件结构一般采用个基本视图，此视图必定是视图。

2、该零件要求表面粗糙度的最小值是。

3、在图中用箭头和指引线指出高度和宽度尺寸基准。

4、6φ表示。

26k5、该零件的AA-是断面图，该零件有个退刀槽，6、图右上角表示。

7、补画出轴上（B-B）断面图。

10.读懂下面阀杆的零件图，并填空：1、该零件长度方向的尺寸基准是、高度方向的尺寸基准是。

2、图中右上角注出的“其余”的含义是。

3、图中尺寸12是；50是；SR20是。

（总体尺寸、定位尺寸或者定形尺寸）4、11表示基本尺寸是，基本偏差代号是，公差等级代号是。

18d5、阀杆零件的材料是（填牌号）。

三、作图题111.分析下列形体，标注其尺寸（从图中直接量取，取整数）。

12.对下面的形体进行尺寸标注（取整，四舍五入）。

13.分析下列形体，标注其尺寸（从图中直接量取，保留一位小数）。

14.标注组合体的尺寸（取整数，四舍五入）。

15.对下面形体进行尺寸标注（取整，四舍五入）。

16.读懂两视图，补画第三视图。
