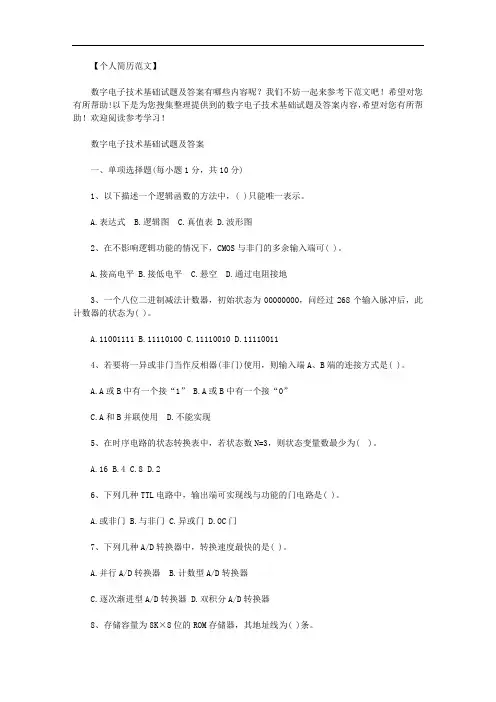

【个人简历范文】数字电子技术基础试题及答案有哪些内容呢？我们不妨一起来参考下范文吧！希望对您有所帮助!以下是为您搜集整理提供到的数字电子技术基础试题及答案内容，希望对您有所帮助！欢迎阅读参考学习！数字电子技术基础试题及答案一、单项选择题(每小题1分，共10分)1、以下描述一个逻辑函数的方法中，( )只能唯一表示。
A.表达式B.逻辑图C.真值表D.波形图2、在不影响逻辑功能的情况下，CMOS与非门的多余输入端可( )。
A.接高电平B.接低电平C.悬空D.通过电阻接地3、一个八位二进制减法计数器，初始状态为00000000，问经过268个输入脉冲后，此计数器的状态为( )。
A.11001111B.11110100C.11110010D.111100114、若要将一异或非门当作反相器(非门)使用，则输入端A、B端的连接方式是( )。
A.A或B中有一个接“1”B.A或B中有一个接“0”C.A和B并联使用D.不能实现5、在时序电路的状态转换表中，若状态数N=3，则状态变量数最少为( )。
A.16B.4C.8D.26、下列几种TTL电路中，输出端可实现线与功能的门电路是( )。
A.或非门B.与非门C.异或门D.OC门7、下列几种A/D转换器中，转换速度最快的是( )。
A.并行A/D转换器B.计数型A/D转换器C.逐次渐进型A/D转换器D.双积分A/D转换器8、存储容量为8K×8位的ROM存储器，其地址线为( )条。
A.8B.12C.13D.149、4个触发器构成的8421BCD码计数器，共有( )个无效状态。
A.6B.8C.10D.1210、以下哪一条不是消除竟争冒险的措施( )。
A.接入滤波电路B.利用触发器C.加入选通脉冲D.修改逻辑设计二、填空题(每空1分，共20分)1、时序逻辑电路一般由（）和( )两分组成。
2、多谐振荡器是一种波形产生电路，它没有稳态，只有两个3、数字电路中的三极管一般工作于________区和________区。
习题册参考答案第一章半导体二极管§1-1 半导体的基本知识一、填空题1. 导体绝缘体半导体2. 半导体3. 硅锗4. 热敏光敏掺杂5. 正负负正6. 单向导电导通截止7. 高二、判断题1.×2.×3.√三、选择题1.C2.A3.C4.A§1-2 半导体二极管一、填空题1. 阳正阴负2.硅二极管锗二极管普通整流稳压开关光敏发光变容3.正极负极4.0.7 0.35.单向导电性导通小大截止大小6.大小7.0.5 0.28.最大整流电流最高反向工作电压9.烧毁击穿10.硅稳压锗普通硅整流锗开关11.击穿开路12.小好13.电光光电发光二极管二、判断题1.×2.×3.×4.√5.×6.×7.×8.×9.× 10.√ 11.× 12.× 13.× 14.× 15.× 16.√三、选择题1.C2.C 3．B 4.B 5.B 6.D 7.B 8.C 9.A 10.A11.C 12.C 13.B 14.D 15.A 16.A 17.A 18.A四、综合题1. 答：硅管死区电压为0.5V左右而锗管为0.2V左右；硅管的正向管压降为0.7V左右而锗管为0.3V左右；硅管的反向饱和电流较小而锗管较大。
2. 答：图b）中的灯不亮。
3. 答：a）图中，二极管导通，U AO=-6V；b）图，二极管截止，U AO=-12V；c）图V1导通，V2截止，U AO=0V。
4. 答：5.答：6.答：2CZ83： N 型硅材料整流二极管序号为83 2CW55： N 型硅材料稳压二极管序号为55 2DK14： P 型硅材料开关二极管序号为14 7.答：序号 型号 所用材料F I （mA ）RM U (V)R I (μA)1 2AP9 锗 5 202 1N4148 硅 100 75 5 32CZ56A硅3000258.答：图a ）中，在表头处串联一个二极管，若直流电源极性接错，二极管V1反向截止，使表头指针不发生反偏，起保护表头的目的。

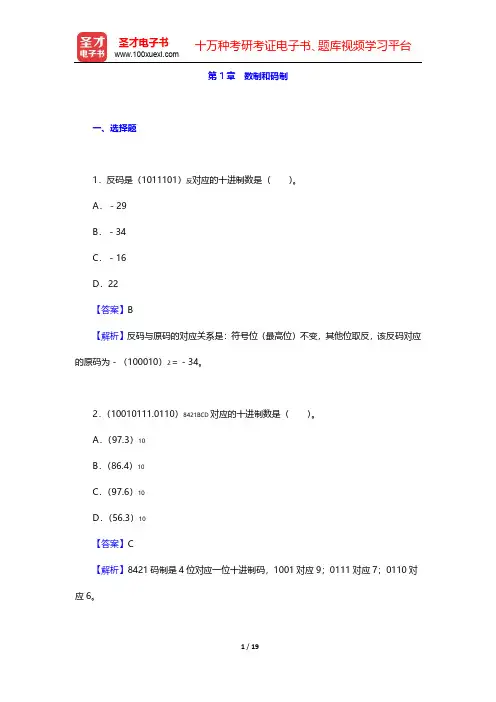

第1章数制和码制一、选择题1．反码是（1011101）反对应的十进制数是（）。
A．－29B．－34C．－16D．22【答案】B【解析】反码与原码的对应关系是：符号位（最高位）不变，其他位取反，该反码对应的原码为－（100010）2＝－34。
2．（10010111.0110）8421BCD对应的十进制数是（）。
A．（97.3）10B．（86.4）10C．（97.6）10D．（56.3）10【答案】C【解析】8421码制是4位对应一位十进制码，1001对应9；0111对应7；0110对应6。
3．十进制数（－6）10的补码是（）。
（连符号位在内取6位）A．（111001）2B．（110011）2C．（110100）2D．（111010）2【答案】D【解析】－6的原码为100110，反码为111001，补码为111010，最高位1为符号位。
4．下列编码中哪一个是BCD5421码：（）。
A．0000、0001、0010、0011、0100、1000，1001、1010、1011、1100B．0000、0001、0010、0011、0100、0101，0110、0111、1000、1001C．0000，0001、0010、0011、0100、0101，0110、0111，1110、1111D．0011、0100、0101、0110、0111、1000、1001、1010、1011、1100【答案】A【解析】5421码的特点是四位对应十进制的一位，首位对应的是5，每逢4再加1，有一个进位，再从末位开始加1；B是8421BCD码，D是余三码。
5．下列几种说法中与BCD码的性质不符的是（）。
A．一组四位二进制数组成的码只能表示一位十进制数；B．BCD码是一种人为选定的0～9十个数字的代码；C．BCD码是一组四位二进制数，能表示十六以内的任何一个十进制数；D．BCD码有多种。
【答案】C【解析】BCD码只能表示一个十位数，其他数的组合表示的数实际上是无效的，10～16一定不可能被一个四位的BCD码表示出来。

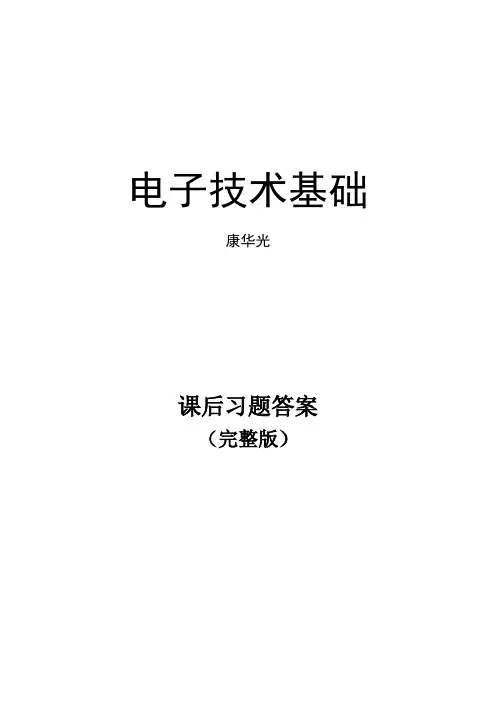

电子技术基础康华光课后习题答案（完整版）第一章数字逻辑1.1数字电路与数字信号1.1.2 图形代表的二进制数0101101001．1．4 一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSB0 1 2LSB11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2数制1.2.2 将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于2 4（2）127 （4）2.718解：（2）（127）D=27-1=（10000000）B-1=（1111111）B=（177）O=（7F）H（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD 码：（1）43 （3）254.25解：（43）D=（01000011）BC D1.4.3 试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+ （2）@ （3）you (4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。
（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you 的ASCⅡ码为本1111001,1101111,1110101, 对应的十六进制数分别为79,6F,75(4)43 的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,331.6逻辑函数及其表示方法1.6.1在图题1. 6.1 中，已知输入信号A，B`的波形，画出各门电路输出L 的波形。
解: (a)为与非， (b)为同或非，即异或第二章 逻辑代数2.1.1 用真值表证明下列恒等式(3) A ⊕ B = AB + AB （A ⊕B ）=AB+AB 解：真值表如下由最右边 2 栏可知， A ⊕ B 与 AB +AB 的真值表完全相同。

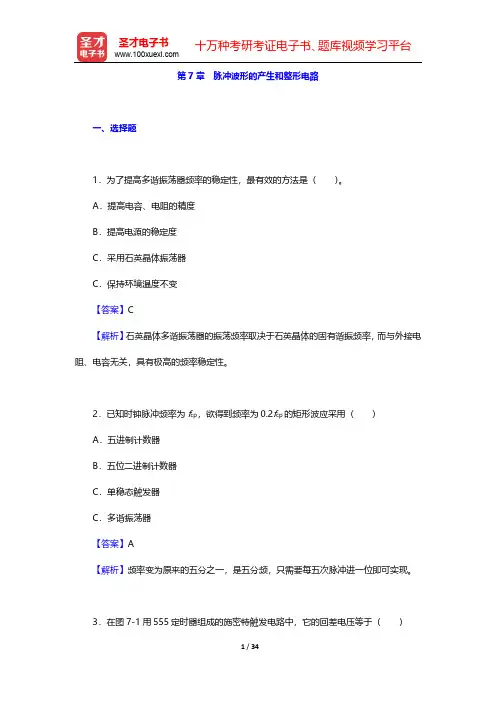

第7章脉冲波形的产生和整形电路一、选择题1．为了提高多谐振荡器频率的稳定性，最有效的方法是（）。
A．提高电容、电阻的精度B．提高电源的稳定度C．采用石英晶体振荡器C．保持环境温度不变【答案】C【解析】石英晶体多谐振荡器的振荡频率取决于石英晶体的固有谐振频率，而与外接电阻、电容无关，具有极高的频率稳定性。
2．已知时钟脉冲频率为f cp，欲得到频率为0.2f cp的矩形波应采用（）A．五进制计数器B．五位二进制计数器C．单稳态触发器C．多谐振荡器【答案】A【解析】频率变为原来的五分之一，是五分频，只需要每五次脉冲进一位即可实现。
3．在图7-1用555定时器组成的施密特触发电路中，它的回差电压等于（）A．5VB．2VC．4VD．3V图7-1【答案】B【解析】555组成的施密特触发器中，当不接外接电压时，得到电路的回差电压为2V CC/3－V cc/3＝V cc/3；5脚为外部参考电压输入V CO，如果参考电压由外接的电压V CO供给，这时V T＋＝V CO；V T－＝V CO/2，回差电压为V CO/2＝4V/2＝2V，可以通过改变V CO值可以调节回差电压的大小。
4．电路如下图7-2（图中为上升沿JK触发器），触发器当前状态Q3Q2Q1为“100”，请问在时钟作用下，触发器下一状态（Q3Q2Q1）为（）。
图7-2A．“101”B．“100”C．“011”D．“000”【答案】C【解析】JK触发器特征方程为Q n＋1＝JQ＿n＋K＿Q n，由图7-2可得，三个触发器的驱动方程均为J＝K＝1，即特性方程均为Q n＋1＝Q＿n，Q1的时钟是CP，Q2的时钟是Q1，Q3的时钟是Q2，当前Q3Q2Q1的状态是100，由于触发器在上升沿被触发，CP上升沿Q1状态被触发，变为1；同时触发了Q2，Q2变为1；同理Q3为0。
5．多谐振荡器可产生的波形是（）A．正弦波B．矩形脉冲C．三角波D．锯齿波【答案】B【解析】“多谐”指矩形波中除了基波成分外，还含有丰富的高次谐波成分。

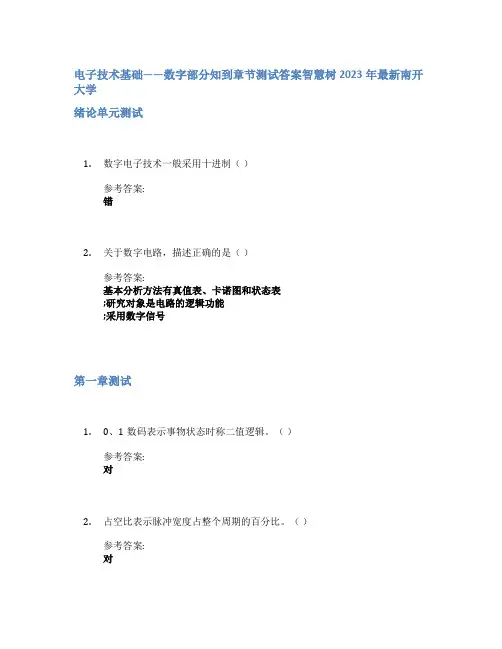

电子技术基础——数字部分知到章节测试答案智慧树2023年最新南开大学绪论单元测试1.数字电子技术一般采用十进制（）参考答案:错2.关于数字电路，描述正确的是（）参考答案:基本分析方法有真值表、卡诺图和状态表;研究对象是电路的逻辑功能;采用数字信号第一章测试1.0、1数码表示事物状态时称二值逻辑。
（）参考答案:对2.占空比表示脉冲宽度占整个周期的百分比。
（）参考答案:对3.二进制数只有0、1两个数码，进位规律是：逢十进一。
（）参考答案:错4.用4位二进制数来表示一位十进制数中的0-9十个数码是二-十进制码。
（）参考答案:对5.逻辑代数中的变量只有0和1两个可取值。
（）参考答案:对6.以下关于数字信号的描述正确的是：（）参考答案:时间上离散;数值上离散7.某通信系统传输每个数据位所需的时间是648ns，则其波特率约为（）参考答案:1.544 Mb8.二进制的优点是（）参考答案:用元件少;基本运算规则简单;易于电路表达9.以下属于有权码的是（）参考答案:2421 BCD码;余3码;8421 BCD码10.以下属于逻辑运算描述方式的是（）参考答案:真值表;逻辑图;逻辑代数表达式;卡诺图第二章测试1.逻辑代数就是布尔代数。
（）参考答案:对2.在包含变量A逻辑等式中，用另一个函数式代入式中所有A的位置，则等式不成立。
（）参考答案:错3.对于任何逻辑函数式L，若将其中的与换成或，或成与；并将1换成0，0换成1，那么，所得的新的函数式就是L的非函数。
（）参考答案:错4.当某个逻辑恒等式成立时，则该恒等式两侧的对偶式也相等。
（）参考答案:对5.代数化简法是运用逻辑代数的基本定律和恒等式进行化简的方法。
（）参考答案:对6.将n变量的全部最小项都用小方块表示，并使具有逻辑相邻的最小项在几何位置上也相邻地排列起来，这样，所得到的图形叫n变量的卡诺图。
（）参考答案:对7.逻辑代数的基本规则包括（）参考答案:对偶规则;反演规则;代入规则8.以下关于最小项描述正确的是（）参考答案:每个变量都以它的原变量或非变量的形式在乘积项中出现。
