电子技术基础数字部分第五版康光华主编第1~6章章节详细习题答案

  • 格式：doc
  • 大小：5.05 MB
  • 文档页数：32

下载文档原格式

  / 32

合集下载

(完整版)电子技术基础(数字部分)康华光(第五版)习题解答

(完整版)电子技术基础(数字部分)康华光(第五版)习题解答

1.1.1一数字信号的波形如图1.1.1所示，试问该波形所代表的二进制数是什么？解：0101 10101.2.1试按表1.2.1所列的数字集成电路的分类依据，指出下列器件属于何种集成度器件：(1) 微处理器；(2) IC计算器；(3) IC加法器；(4) 逻辑门；(5) 4兆位存储器IC。

解：(1) 微处理器属于超大规模；(2) IC计算器属于大规模；(3) IC加法器属于中规模；(4) 逻辑门属于小规模；(5) 4兆位存储器IC属于甚大规模。

1.3.1将下列十进制数转换为二进制数、八进制数、十六进制数和8421BCD码（要求转换误差不大于2-4）：(1) 43 (2) 127 (3) 254.25 (4) 2.718解：(1) 43D=101011B=53O=2BH；43的BCD编码为0100 0011BCD。

(2) 127D=1111111B=177O=7FH；127的BCD编码为0001 0010 0111BCD。

(3) 254.25D=11111110.01B=376.2O=FE.4H；0010 0101 0100.0010 0101BCD。

(4) 2.718D=10.1011 0111B=2.56O=2.B7H；0010.0111 0001 1000BCD。

1.3.3将下列每一二进制数转换为十六进制码：(1) 101001B (2) 11.01101B解：(1) 101001B=29H (2) 11.01101B=3.68H1.3.4将下列十进制转换为十六进制数：(1) 500D (2) 59D (3) 0.34D (4) 1002.45D解：(1) 500D=1F4H (2) 59D=3BH (3) 0.34D=0.570AH(4) 1002.45D=3EA.7333H1.3.5 将下列十六进制数转换为二进制数： (1) 23F.45H(2) A040.51H解：(1) 23F.45H=10 0011 1111.0100 0101B(2) A040.51H=1010 0000 0100 0000.0101 0001B1.3.6 将下列十六进制数转换为十进制数： (1) 103.2H(2) A45D.0BCH解：(1) 103.2H=259.125D (2) A45D.0BCH=41024.046D2.4.3 解：(1) LSTTL 驱动同类门mA I OL 8(max)= mA I IL 4.0(max)= 204.08==mA mAN OL mA I OH 4.0(max)=mA I IH 02.0(max)=2002.04.0==mAmA N OHN=20(2) LSTTL 驱动基本TTL 门mA I OL 8(max)= mA I IL 6.1(max)=56.18==mA mAN OL mA I OH 4.0(max)=mA I IH 04.0(max)=1004.04.0==mAmA N OHN=52.4.5 解：E D BC AB E D BC AB L +++=⋅⋅⋅=__________________________2.6.3 解：B=0时，传输门开通，L=A ；B=1时，传输门关闭，A 相当于经过3个反相器到达输出L ，L=A A B L 0 0 0 0 1 1 1 0 1 1 1 0所以，B A B A B A L ⊕=+= 2.7.1 解：C ，__________BC C B =D ，__________DE D E =__________DE BC ⋅，______________________________________________________)(DE BC A DE BC A +=⋅__________GF AF ⋅，_______________________________________________________________________)()(G A EF GF AF E GF AF E +=+=⋅____________________________________________________________________)()()()(G A EF DE BC A G A EF DE BC A L +++=+⋅+=2.7.2 解：B A B A B A B A AB A B B A ⊕=+=+⋅=⋅⋅)(__________________________B A L ⊕==A ⊙B2.9.11 解：当没有车辆行驶时，道路的状态设为0，有车辆行驶时，道路的状态为1；通道允许行驶时的状态设为1，不允许行驶时的状态设为0。

数电课后答案解析康华光第五版(完整)

数电课后答案解析康华光第五版(完整)

第一章数字逻辑习题1．1数字电路与数字信号1.1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2数制2 1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于4（2）127 （4）2.718解：（2）（127）D=72-1=（10000000）B-1=（1111111）B=（177）O=（7F）H（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+ （2）@ （3）you (4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,331.6逻辑函数及其表示方法1.6.1在图题1. 6.1中，已知输入信号A，B`的波形，画出各门电路输出L的波形。

解: (a)为与非， (b)为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 (3)A B AB AB ⊕=+（A ⊕B ）=AB+AB 解：真值表如下A B A B ⊕ABAB A B ⊕AB +AB0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

电子技术基础数字部分第五版康光华主编第1~6章章节详细习题答案

电子技术基础数字部分第五版康光华主编第1~6章章节详细习题答案

第一章习题答案一周期性信号的波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比0121112（ms）图题1.1.4解： 周期T=10ms 频率f=1/T=100Hz占空比q=t w /T ×100%=1ms/10ms ×100%=10%将下列十进制数转换为二进制数、八进制数和十六进制数，要求误差不大于2-4：（1）43（2）127（3）（4）解：1. 转换为二进制数：（1）将十进制数43转换为二进制数，采用“短除法”，其过程如下：2 43 ………………………余1……b 02 21 ………………………余1……b 12 1 ………………………余1……b 52 2 ………………………余0……b 42 5 ………………………余1……b 32 10 ………………………余0……b 2高位低位从高位到低位写出二进制数，可得（43）D =（101011）B（2）将十进制数127转换为二进制数，除可用“短除法”外，还可用“拆分比较法”较为简单： 因为27=128，因此（127）D =128-1=27-1=（1000 0000）B -1=（111 1111）B（3）将十进制数转换为二进制数，整数部分（254）D =256-2=28-2=（1 0000 0000）B -2=（1111 1110）B 小数部分（）D =（）B（）D=（1111 ）B（4）将十进制数转换为二进制数整数部分（2）D=（10）B小数部分（）D=（）B演算过程如下：0.718×2=1.436……1……b-1 0.436×2=0.872……0……b-2 0.872×2=1.744……1……b-3 0.744×2=1.488……1……b-4 0.488×2=0.976……0……b-5 0.976×2=1.952……1……b-6高位低位要求转换误差小于2-4，只要保留小数点后4位即可，这里算到6位是为了方便转换为8进制数。

(完整word版)《电子技术基础》第五版课后答案

(完整word版)《电子技术基础》第五版课后答案

第一章数字逻辑习题1．1数字电路与数字信号1。

1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：(1）周期；(2)频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期,T=10ms频率为周期的倒数，f=1/T=1/0。

01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms＊100%=10％1。

2数制21.2。

2将下列十进制数转换为二进制数，八进制数和十六进制数(要求转换误差不大于4（2）127 （4）2.718解：（2）（127）D=72-1=(10000000）B-1=(1111111）B=（177）O=（7F）H（4)（2。

718）D=(10。

1011)B=（2。

54)O=(2.B)H1。

4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解:（43）D=(01000011）BCD1。

4。

3试用十六进制写书下列字符繁荣ASCⅡ码的表示:P28（1）+ （2）＠（3）you （4）43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

(1）“+"的ASCⅡ码为0101011,则（00101011）B=(2B）H（2）@的ASCⅡ码为1000000,（01000000)B=（40)H（3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F，75(4）43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34，331。

6逻辑函数及其表示方法1。

6.1在图题1。

6。

1中，已知输入信号A,B`的波形，画出各门电路输出L的波形.解: (a）为与非, （b）为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 （3）A B AB AB ⊕=+(A ⊕B ）=AB+AB A B A B ⊕AB AB A B ⊕ AB +AB 0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

《电子技术基础》第五版高教康华光版部分课后答案

《电子技术基础》第五版高教康华光版部分课后答案

第一章数字逻辑习题1．1数字电路与数字信号1.1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2数制2 1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于4（2）127 （4）2.718解：（2）（127）D=72-1=（10000000）B-1=（1111111）B=（177）O=（7F）H（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+ （2）@ （3）you (4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,331.6逻辑函数及其表示方法1.6.1在图题1. 6.1中，已知输入信号A，B`的波形，画出各门电路输出L的波形。

解: (a)为与非， (b)为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 (3)A B AB AB ⊕=+（A ⊕B ）=AB+AB 解：真值表如下A B A B ⊕ABAB A B ⊕AB +AB0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

康华光《电子技术基础-数字部分》(第5版)笔记和课后习题(含考研真题)详解

康华光《电子技术基础-数字部分》(第5版)笔记和课后习题(含考研真题)详解

第1章 数字逻辑概论1.1 复习笔记一、模拟信号与数字信号 1．模拟信号和数字信号 （1）模拟信号在时间上连续变化，幅值上也连续取值的物理量称为模拟量，表示模拟量的信号称为模拟信号，处理模拟信号的电子电路称为模拟电路。

（2）数字信号 与模拟量相对应，在一系列离散的时刻取值，取值的大小和每次的增减都是量化单位的整数倍，即时间离散、数值也离散的信号。

表示数字量的信号称为数字信号，工作于数字信号下的电子电路称为数字电路。

（3）模拟量的数字表示①对模拟信号取样，通过取样电路后变成时间离散、幅值连续的取样信号； ②对取样信号进行量化即数字化；③对得到的数字量进行编码，生成用0和1表示的数字信号。

2．数字信号的描述方法（1）二值数字逻辑和逻辑电平在数字电路中，可以用0和1组成的二进制数表示数量的大小，也可以用0和1表示两种不同的逻辑状态。

在电路中，当信号电压在3.5～5 V 范围内表示高电平；在0～1.5 V 范围内表示低电平。

以高、低电平分别表示逻辑1和0两种状态。

（2）数字波形①数字波形的两种类型非归零码：在一个时间拍内用高电平代表1，低电平代表0。

归零码：在一个时间拍内有脉冲代表1，无脉冲代表0。

②周期性和非周期性周期性数字波形常用周期T 和频率f 来描述。

脉冲波形的脉冲宽度用W t 表示，所以占空比100%t q T=⨯W③实际数字信号波形在实际的数字系统中，数字信号并不理想。

当从低电平跳变到高电平，或从高电平跳到低电平时，边沿没有那么陡峭，而要经历一个过渡过程。

图1-1为非理想脉冲波形。

图1-1 非理想脉冲波形④时序图：表示各信号之间时序关系的波形图称为时序图。

二、数制 1．十进制以10为基数的计数体制称为十进制，其计数规律为“逢十进一”。

任意十进制可表示为：()10iDii N K ∞=-∞=⨯∑式中，i K 可以是0～9中任何一个数字。

如果将上式中的10用字母R 代替，则可以得到任意进制数的表达式：()iR ii N K R ∞=-∞=⨯∑2．二进制（1）二进制的表示方法以2为基数的计数体制称为二进制，其只有0和1两个数码，计数规律为“逢二进一”。

康华光《电子技术基础-数字部分》(第5版)课后习题-第一章至第四章【圣才出品】

康华光《电子技术基础-数字部分》(第5版)课后习题-第一章至第四章【圣才出品】
（1）43 （2）127 （3）254.25 （4）2.718 解：十进制整数转化为二进制数采用“除 2 取余”法，十进制小数转换为二进制采用 “乘 2 取整”法。相应的八进制和十进制可通过二进制转换。以（3）254.25 为例：
（1）（43）D＝（101011）B＝（53）O＝（2B）H；
3 / 111
表 1-1
解：由表 1-1 可知，（1）、（5）属于超大规模集成电路；（2）、（3）属于中规模集成电 路；（4）属于小规模集成电路。
1.1.2 一数字信号波形如图 1-1 所示，试问该波形所代表的二进制数是什么?
图 1-1 解：低电平用 0 表示，高电平用 1 表示，则图 1-1 所示波形用二进制可表示为： 010110100。
1.2.6 将下列十六进制数转换为十进制数：
（1）（103.2）H （2）（A45D.0BC）H
解：（1） 103.2H
1162
3160
2 16 1
259.125
D
；
同理（2） A45D.0BC H
42077.0459
D
。
1.3 二进制的算术运算
1.3.1 写出下列二进制数的原码、反码和补码： （1）（+1110）B （2）（+10110）B （3）（-1110）B （4）（-10110）B 解：正数的反码、补码与原码相同，负数的反码等于原码的数值位逐位取反，负数的补 码等于反码加 1。
图 1-2 1.1.4 一周期性数字波形如图 1-3 所示，试计算：（1）周期；（2）频率；（3）占空比。
图 1-3
解：由图 1-3 可知该波形为周期性数字波形，则有
周期：T＝11 ms－1 ms ＝10 ms（两相邻上升沿之差）；

电子技术基础数字部分第五版康光华主编第1~6章章节详细习题答案

电子技术基础数字部分第五版康光华主编第1~6章章节详细习题答案

第一章习题答案一周期性信号的波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比012（ms）图题1.1.4解：周期T=10ms频率f=1/T=100Hz占空比q=t w/T×100%=1ms/10ms×100%=10%将下列十进制数转换为二进制数、八进制数和十六进制数，要求误差不大于2-4：（1）43 （2）127 （3）（4）解：1. 转换为二进制数：（1）将十进制数43转换为二进制数，采用“短除法”，其过程如下：2 43 ………………………余1……b 02 21 ………………………余1……b 12 1 ………………………余1……b 52 2 ………………………余0……b 42 5 ………………………余1……b 32 10 ………………………余0……b20高位低位从高位到低位写出二进制数，可得（43）D =（101011）B（2）将十进制数127转换为二进制数，除可用“短除法”外，还可用“拆分比较法”较为简单： 因为27=128，因此（127）D=128-1=27-1=（1000 0000）B -1=（111 1111）B（3）将十进制数转换为二进制数，整数部分（254）D =256-2=28-2=（1 0000 0000）B -2=（1111 1110）B小数部分（）D =（）B （）D =（1111 ）B（4）将十进制数转换为二进制数 整数部分（2）D =（10）B 小数部分（）D =（）B演算过程如下：0.718×2=1.436……1……b-1 0.436×2=0.872……0……b-2 0.872×2=1.744……1……b-3 0.744×2=1.488……1……b-4 0.488×2=0.976……0……b-5 0.976×2=1.952……1……b-6高位低位要求转换误差小于2-4，只要保留小数点后4位即可，这里算到6位是为了方便转换为8进制数。

电子技术基础(数字部分)第五版答案康华光

电子技术基础(数字部分)第五版答案康华光

第一章数字逻辑习题1．1 数字电路与数字信号1.1.2 图形代表的二进制数0101101001．1．4 一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSBLSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2 数制1.2.2 将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于42. （2）127 （4）2.718解：（2）（127）D=-1=（10000000）B-1=（1111111）B=（177）O=（7F）H 72（4）（2.718 ）D=(10.1011)B=(2.54)O=(2.B)H1.4 二进制代码1.4.1 将下列十进制数转换为8421BCD码：（1）43 （3）254.25解：（43）D=（01000011）BCD1.4.3 试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+ （2）@（3）you (4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

...4>由已知函数的与非-与非表达式画出逻辑图...4>由已知函数的与非-与非表达式画出逻辑图4>由已知函数的与非-与非表达式画出逻辑图4>由已知函数的与非-与非表达式画出逻辑图...OLV=0.1V, ILV=1.5V, 因此有:(1) =0< ViILV=1.5V, 属于逻辑门0(2) <1.5V=ViILV, 属于逻辑门0(3) <0.1<ViILV=1.5V, 属于逻辑门0(4) 由于CMOS管的栅极电流非常小, 通常小于1uA,在10kΩ电阻上产生的压降小于10mV即...OLV=0.1V, ILV=1.5V, 因此有:(1) =0< ViILV=1.5V, 属于逻辑门0(2) <1.5V=ViILV, 属于逻辑门0(3) <0.1<ViILV=1.5V, 属于逻辑门0(4) 由于CMOS管的栅极电流非常小, 通常小于1uA,在10kΩ电阻上产生的压降小于10mV即OLV=0.1V, ILV=1.5V, 因此有:(1) =0< ViILV=1.5V, 属于逻辑门0(2) <1.5V=ViILV, 属于逻辑门0(3) <0.1<ViILV=1.5V, 属于逻辑门0(4) 由于CMOS管的栅极电流非常小, 通常小于1uA,在10kΩ电阻上产生的压降小于10mV即...高阻113.1.12 （a）AL11...高阻113.1.12 （a）AL11高阻113.1.12 （a）AL11高阻113.1.12 （a）AL11高阻113.1.12 （a）AL11高阻113.1.12 （a）AL11...1.1.3vmA..≈444Ω...1.1.4vmA..≈444Ω...1111111111110 1 0 0 1 0 0 0 1 1 1 1 0 0 1 1 0 1 1 1 10 1 0 0 1 0 0 0 1 1 1 1 0 0 1 1 0 1 1 1 11 0 0 0 1 1 1 1 1 0 0 0 0 1 0 0 1 1 1 0 111112 ）由真值表画卡诺图11112 ）由真值表画卡诺图11112 ）由真值表画卡诺图11112 ）由真值表画卡诺图11112 ）由真值表画卡诺图11112 ）由真值表画卡诺图...输入输出ABCLL=C1111__LC=...输入输出ABCLL=C 01111__ LC=输入输出ABCLL=C 01111__ LC=输入输出ABCLL=C 01111__ LC=第六章习题答案1.1.5已知某时序电路的状态表如表题6．1，6所示，输人为A，试画出它的状态图。

康华光《电子技术基础-数字部分》(第5版)笔记和课后习题(含考研真题)详解-时序逻辑电路【圣才出品】

康华光《电子技术基础-数字部分》(第5版)笔记和课后习题(含考研真题)详解-时序逻辑电路【圣才出品】
二、同步时序逻辑电路的分析 1．分析同步时序逻辑电路的一般步骤 （1）根据给定的同步时序电路列出下列逻辑方程组 ①对应每个输出变量导出输出方程，组成输出方程组； ②对每个触发器导出激励方程，组成激励方程组； ③将各触发器的激励方程代入相应触发器的特性方程，得到各触发器的状态方程，从而 组成状态方程组。 上述①和②表达了同步时序电路中全部组合电路的特性，而③则表达了电路的状态转换 特性。 （2）根据状态方程组和输出方程组，列出电路的状态表，画出状态图或时序图。 （3）确定电路的逻辑功能，必要的话，可用文字详细描述。
号。同步时序电路的时钟脉冲 CP 或 CP 一般是不作为输入变量考虑的。
②找出所有可能的状态和状态转换之间的关系，则建立起原始状态图。 ③根据原始状态图建立原始状态表。 （2）状态化简 原始状态图或原始状态表很可能隐含多余的状态，去除多余状态的过程称为状态化简， 其目的是减少电路中触发器及门电路的数量，但不能改变原始状态图或原始状态表所表达的 逻辑功能。 状态化简建立在等价状态的基础上：如果两个状态作为现态，其任何相同输入所产生的 输出及建立的次态均完全相同，则这两个状态称为等价状态。凡是两个等价状态都可以合并 成一个状态而不改变输入-输出关系。 （3）状态分配 对每个状态指定一个特定的二进制代码，称为状态分配或状态编码。 ①要确定状态编码的位数。
3 / 61
圣才电子书 十万种考研考证电子书、题库视频学习平台

2．米利型和穆尔型时序电路 电路输出是输入变量及触发器状态的函数，这类时序电路称为米利型电路或米利型状态 机，它的一般化模型如图 6-2 所示。 电路输出仅仅取决于各触发器的状态，而不受电路当时的输入信号影响或没有输入变 量，这类电路称为穆尔型电路或穆尔型状态机，其模型如图 6-3 所示。

数电课后答案康华光第五版(完整)

数电课后答案康华光第五版(完整)

第一章数字逻辑习题1．1数字电路与数字信号1.1.2 图形代表的二进制数1．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms频率为周期的倒数，f=1/T=1/=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%数制1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于42（2）127 （4）解：（2）（127）D=72-1=（）B-1=（1111111）B=（177）O=（7F）H （4）（）D=B=O=H二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+ （2）@ （3）you (4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,33逻辑函数及其表示方法1.6.1在图题1. 中，已知输入信号A，B`的波形，画出各门电路输出L的波形。

解: (a)为与非， (b)为同或非，即异或第二章逻辑代数习题解答2.1.1 用真值表证明下列恒等式(3)A B AB AB⊕=+（A⊕B）=AB+AB解：真值表如下由最右边2栏可知，A B⊕与AB+AB的真值表完全相同。

(完整word版)《电子技术基础》第五版课后答案

(完整word版)《电子技术基础》第五版课后答案

第一章数字逻辑习题1．1数字电路与数字信号1。

1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：(1）周期；(2)频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期,T=10ms频率为周期的倒数，f=1/T=1/0。

01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms＊100%=10％1。

2数制21.2。

2将下列十进制数转换为二进制数，八进制数和十六进制数(要求转换误差不大于4（2）127 （4）2.718解：（2）（127）D=72-1=(10000000）B-1=(1111111）B=（177）O=（7F）H（4)（2。

718）D=(10。

1011)B=（2。

54)O=(2.B)H1。

4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解:（43）D=(01000011）BCD1。

4。

3试用十六进制写书下列字符繁荣ASCⅡ码的表示:P28（1）+ （2）＠（3）you （4）43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

(1）“+"的ASCⅡ码为0101011,则（00101011）B=(2B）H（2）@的ASCⅡ码为1000000,（01000000)B=（40)H（3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F，75(4）43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34，331。

6逻辑函数及其表示方法1。

6.1在图题1。

6。

1中，已知输入信号A,B`的波形，画出各门电路输出L的波形.解: (a）为与非, （b）为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 （3）A B AB AB ⊕=+(A ⊕B ）=AB+AB A B A B ⊕AB AB A B ⊕ AB +AB 0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

数字电子技术基础-康华光第五版

数字电子技术基础-康华光第五版

第一章数字逻辑习题1．1 数字电路与数字信号1.1.2 图形代表的二进制数0101101001．1．4 一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2 数制1.2.2 将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于2−4（2）127 （4）2.718 解：（2）（127）D= 27 -1=（10000000）B-1=（1111111）B=（177）O=（7F）H（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4 二进制代码1.4.1 将下列十进制数转换为 8421BCD 码：（1）43 （3）254.25 解：（43）D=（01000011）BCD1.4.3 试用十六进制写书下列字符繁荣 ASCⅡ码的表示：P28（1）+ （2）@ （3）you (4)43解：首先查出每个字符所对应的二进制表示的 ASCⅡ码，然后将二进制码转换为十六进制数表示。

（1）“+”的 ASCⅡ码为 0101011，则（00101011）B=（2B）H（2）@的 ASCⅡ码为 1000000,(01000000)B=(40)H(3)you 的 ASCⅡ码为本 1111001,1101111,1110101,对应的十六进制数分别为 79,6F,75(4)43 的 ASCⅡ码为 0110100,0110011,对应的十六紧张数分别为 34,331.6 逻辑函数及其表示方法1.6.1 在图题 1. 6.1 中，已知输入信号 A，B`的波形，画出各门电路输出 L 的波形。

解: (a)为与非， (b)为同或非，即异或第二章逻辑代数习题解答2.1.1 用真值表证明下列恒等式(3)A⊕ =B AB AB+ （A⊕B）=AB+AB解：真值表如下由最右边2栏可知，A⊕B与AB+AB的真值表完全相同。

(完整word版)《电子技术基础》第五版课后答案

(完整word版)《电子技术基础》第五版课后答案

第一章数字逻辑习题1．1数字电路与数字信号1。

1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：(1）周期；(2)频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期,T=10ms频率为周期的倒数，f=1/T=1/0。

01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms＊100%=10％1。

2数制21.2。

2将下列十进制数转换为二进制数，八进制数和十六进制数(要求转换误差不大于4（2）127 （4）2.718解：（2）（127）D=72-1=(10000000）B-1=(1111111）B=（177）O=（7F）H（4)（2。

718）D=(10。

1011)B=（2。

54)O=(2.B)H1。

4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解:（43）D=(01000011）BCD1。

4。

3试用十六进制写书下列字符繁荣ASCⅡ码的表示:P28（1）+ （2）＠（3）you （4）43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

(1）“+"的ASCⅡ码为0101011,则（00101011）B=(2B）H（2）@的ASCⅡ码为1000000,（01000000)B=（40)H（3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F，75(4）43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34，331。

6逻辑函数及其表示方法1。

6.1在图题1。

6。

1中，已知输入信号A,B`的波形，画出各门电路输出L的波形.解: (a）为与非, （b）为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 （3）A B AB AB ⊕=+(A ⊕B ）=AB+AB A B A B ⊕AB AB A B ⊕ AB +AB 0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

《电子技术基础》数字部分第五版课后答案

《电子技术基础》数字部分第五版课后答案

第一章数字逻辑习题1．1数字电路与数字信号1.1.2图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSB LSB0121112（ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2数制2−1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于4（2）127（4）2.718解：（2）（127）D=72-1=（10000000）B-1=（1111111）B=（177）O=（7F）H（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43（3）254.25解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+（2）@（3）you(4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,331.6逻辑函数及其表示方法1.6.1在图题1.6.1中，已知输入信号A，B`的波形，画出各门电路输出L的波形。

解:(a)为与非，(b)为同或非，即异或第二章逻辑代数习题解答2.1.1用真值表证明下列恒等式(3)A B AB AB ⊕=+（A⊕B）=AB+AB 解：真值表如下A B A B⊕ABAB A B⊕AB +AB00010110110000101000011111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

电子技术基础数字部分第五版康光华主编第6章习题答案

电子技术基础数字部分第五版康光华主编第6章习题答案

第六章作业答案解：根据状态表作出对应的状态图如下：6.1.3 已知状态图如题图6.1.3所示，试列出其状态表。

00/010/06.1.8已知状态表如表题6.1.8所示，若电路的初始状态为Q 1Q 0=00，输入信号A 的波形如图题6.1.8所示，输出信号为Z ，试画出Q 1Q 0的波形（设触发器对下降沿敏感）。

解：根据已知的状态表及输入信号A=011001，该电路将从初始状态Q1Q0=00开始，按照下图所示的顺序改变状态：Q1Q0的波形图如下：CPAQQ16.2.1试分析图题6.2.1（a）所示时序电路，画出其状态表和状态图。

设电路的初始状态为0，试画出在图题6.2.1（b）所示波形的作用下，Q和Z的波形图。

CP AZ解：由电路图可写出该电路的状态方程和输出方程分别为：1n n Q A Q Z AQ+=⊕=状态图如下所示：0/1Q 和Z 的波形如下所示：CP A Q Z6.2.4分析图题6.2.4所示电路，写出它的激励方程组、状态方程组和输出方程，画出状态表和状态图。

A CPZ解：电路的激励方程组为：10101011J Q K AQ J Q K ==== 状态方程组为：()11101101100nn n nnnnnn n Q Q Q QQ Q AQ Q Q Q A ++==+=+输出方程为： 10Z AQ Q =根据状态方程组和输出方程可列出状态表如下：状态图如下：6.3.2 某同步时序电路的状态图如图题6.3.2所示，试写出用D 触发器设计时的最简激励方程组。

解：由状态图可知，要实现该时序电路需要用3个D 触发器。

（2）画出各激励信号的卡诺图，在状态转换真值表中未包含的状态为不可能出现的，可作无关项处理。

（3）由卡诺图得到各激励信号的最简方程如下：22110nnnD Q D Q D Q === 6.3.5试用下降沿触发的JK 触发器和最少的门电路实现图6.3.5所示的Z 1和Z 2输出波形。

Z Z解：从Z 1和Z 2输出波形可以看出，对于每一个Z 1或Z 2周期，均可等分为4段时间间隔相等的状态，即Z 2 Z 1=00、Z 2 Z 1=01、Z 2 Z 1=11和Z 2 Z 1=01，因此要设计的时序电路可以有4个状态,分别用00、01、10、11来表示。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

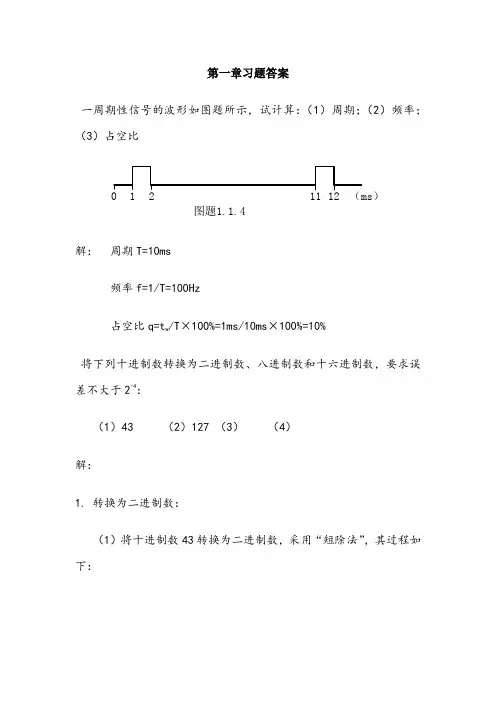

第一章习题答案1.1.4 一周期性信号的波形如图题1.1.4所示，试计算：（1）周期；（2）频率；（3）占空比012（ms）图题1.1.4解： 周期T=10ms 频率f=1/T=100Hz 占空比q=t w /T ×100%=1ms/10ms ×100%=10%1.2.2 将下列十进制数转换为二进制数、八进制数和十六进制数，要求误差不大于2-4： （1）43 （2）127 （3）254.25 （4）2.718 解：1. 转换为二进制数：（1）将十进制数43转换为二进制数，采用“短除法”，其过程如下：2 43 ………………………余1……b 02 21 ………………………余1……b 12 1 ………………………余1……b 52 2 ………………………余0……b 42 5 ………………………余1……b 32 10 ………………………余0……b20高位低位从高位到低位写出二进制数，可得（43）D =（101011）B（2）将十进制数127转换为二进制数，除可用“短除法”外，还可用“拆分比较法”较为简单： 因为27=128，因此（127）D =128-1=27-1=（1000 0000）B -1=（111 1111）B（3）将十进制数254.25转换为二进制数，整数部分（254）D =256-2=28-2=（1 0000 0000）B -2=（1111 1110）B 小数部分（0.25）D =（0.01）B （254.25）D =（1111 1110.01）B（4）将十进制数2.718转换为二进制数 整数部分（2）D =（10）B小数部分（0.718）D =（0.1011）B 演算过程如下：0.718×2=1.436……1……b-1 0.436×2=0.872……0……b-2 0.872×2=1.744……1……b-3 0.744×2=1.488……1……b-4 0.488×2=0.976……0……b-5 0.976×2=1.952……1……b-6高位低位要求转换误差小于2-4，只要保留小数点后4位即可，这里算到6位是为了方便转换为8进制数。

2. 转换为八进制数和十六进制数（1）（43）D=（101011）B=（53）O=（2B）H（2）（127）D=（1111111）B=（177）O=（7F）H（3）（254.25）D=（11111110.01）B=（376.2）O=（FE.4）H（4）（2.718）D=（10.101101）B=（2.55）O=（2.B）H1.2.6 将下列十六进制数转换为十进制数：（1）（103.2）H；（2）（A45D.0BC）H解：（1）（103.2）H =1×162+3×160+2×16-1=（259.125103.2）D（2）（A45D.0BC）H =10×163+4×162+5×161+13×160+11×16-2+12×16-3=(42077.0459）D1.3.3 试用8位二进制补码计算下列各式，并用十进制表示结果。

（1）12+9 （2）11-3 （3）-29-25 （4）-120+30解：（1）12+9=（12）补+(9)补=（0000 1100）B+（0000 1001）B=（0001 0101）B=21（2）11-3=（11）补+(-3)补=（00001011）B+（11111101）B=（00001000）B=8（3）-29-25=（-29）补+(-25)补=（11100011）B+（11100111）B=（11001010）B=-54（4）-120+30=（-120）补+(30)补=（10001000）B+（00011110）B=（10100110）B=-90 1.3.4试用8位二进制补码计算下列各式，判断有无溢出并说明原因：（1）-70h-20h （2）70h+95h解：（1）-70h-20h=（-70h）补+(-20h)补=（1001 0000）B+（1110 0000）B=（0111 0000）B+ 1 1 1 0 0 0 0 01 0 1 1 1 0 0 0 01 0 0 1 0 0 0 0进位被舍掉，8位结果为（0111 0000）B判断：次高位向最高位没有进位，而最高位向上有进位，因此有溢出。

理解：因为-70h与-20h的和为-90h（-144），超出了8位二进制补码的表示范围（-128~+127），所以有溢出。

从结果上看，两个负数相加，而得到的结果为正数，产生了溢出错误。

（2）70h+20h=（70h）补+(20h)补=（0111 0000）B+（0010 0000）B=（1001 0000）B+ 0 0 1 0 0 0 0 01 0 0 1 0 0 0 00 1 1 1 0 0 0 0判断：次高位向最高位有进位，而最高位向上没有进位，因此有溢出。

理解：因为70h与20h的和为90h（144），超出了8位二进制补码的表示范围（-128~+127），所以有溢出。

从结果上看，两个正数相加，而得到的结果为负数，产生了溢出错误。

1.4.1将下列十进制数转换为8421BCD码：（1）43 （2）127 （3）254.25 （4）2.718解：将每位十进制数用4位8421BCD码表示，并填入原数中相应的位置，即可得到其8421BCD码：（1）（43）D=（0100 0011）8421BCD（2）（127）D=（0001 0010 0111）BCD（3）（254.25）D=（0010 0101 0100.0010 0101）BCD（4）（2.718）D=（0100.0111 0001 1000）BCD1.6.1在图题1.6.1中，已知输入信号A、B的波形，画出各门电路输出L的波形。

A B LABLA B LABL（a）（b）图题1.6.1第一章习题1.1.4 1.2.2 1.2.6 (1) 1.3.3 (2) (3) 1.4.1 1.6.1 第二章习题答案2.1.1 用真值表证明下列恒等式（2）（A+B）(A+C)=A+BC成立。

2.1.3 用逻辑代数定律证明下列等式：（3）()A ABC ACD C D E A CD E ++++=++ 证明：()A ABC ACD C D E A ACD CDE A CD CDE A CD E++++=++=++=++2.1.4用代数法化简下列各式 （4）()()()()()110AB ABC A B AB A B BC A B A A B C A A B C A A A BC BC +++=+++=++=+++=++=+==2.1.5将下列各式转换成与或形式 （2）()()()()A B C D C D A D A B C D C D A D AC AD BC BD AC CD AD D AC BC AD BD CD D AC BC D+++++++=+++++=+++++++=+++++=++2.1.7 画出实现下列逻辑表达式的逻辑电路图，限使用非门和二输入与非门。

（1）L=AB+AC解：先将逻辑表达式化为与非-与非式：L AB AC AB AC AB AC =+=+=根据与非-与非表达式，画出逻辑图如下：LA B C2.1.8 已知逻辑函数表达式为L AB AC =+，画出实现该式的逻辑电路图，限使用非门和二输入或非门。

解：先将逻辑函数化为或非—或非表达式L AB A C AB A C A B A C =+=+=+++根据或非—或非表达式，画出逻辑图如下：A B CL另一种做法：用卡诺图化简变换为最简或与式A+B()()()()L A C A B A C A B A C A B =++=++=+++根据或非—或非表达式，画出逻辑图如下：AC BL2.2.1将下列函数展开为最小项表达式 （1）()()(,,,,)29101315L ACD BC D ABCD A B B CD ABCD A A BC D ABCD ABCD ABCD ABC D ABC D ABCD m =++=+++++=++++=∑（2）()L A B C =+()()()(,,)023L A B C AB AC AB C C A B B CABC ABC ABC ABC ABC ABC ABC m =+=+=+++=+++=++=∑(,,,,)14567L L m ==∑2.2.3用卡诺图化简下列各式(1) ABCD ABCD AB AD ABC ++++ 解：由逻辑表达式作卡诺图如下：ABAD由卡诺图得到最简与或表达式如下：L AB AC AD =++(5)(,,,)(,,,,,,,,,)0125689101314L A B C D m =∑解：由逻辑表达式作卡诺图如下：由卡诺图得到最简与或表达式如下：(,,,)L A B C D BD CD C D =++(7) (,,,)(,,,)(,,,,,)013141512391011L A B C D m d =+∑∑解：由逻辑表达式作卡诺图如下：A B ADAC由卡诺图得到最简与或表达式如下：(,,,)L A B C D AB AC AD =++第三章作业答案3.1.2（2）求74LS 门驱动74ALS 系列门电路的扇出数解：首先分别求出拉电流工作时的扇出数N OH 和灌电流工作时的扇出数N OL ,两者中的最小值就是扇出数。

从教材附录A 可查得74LS 系列门电路的输出电流参数为I OH =0.4mA,I OL =8mA ，74ALS 系列门电路的输入电流参数为I IH =0.02mA,I IL =0.1mA拉电流工作时的扇出数..0420002OH OH IH I mAN I mA === 灌电流工作时的扇出数.88001OL OL IL I mAN I mA=== 因此，74LS 门驱动74ALS 系列门电路的扇出数N O 为20。

3.1.4已知图题3.1.4所示各MOSFET 管的∣V T ∣=2V ，忽略电阻上的压降，试确定其工作状态（导通或截止）。

解：图（a ）和（c ）为N 沟道场效应管，对于图（a ），V GS =5V>V T ,因此管子导通 对于图（c ），V GS =0V<V T ,因此管子截止图（b ）和（d ）为P 沟道场效应管，对于图（b ），V GS =5V-5V=0>V T ,因此管子截止 对于图（d ），V GS =0V-5V=-5V<V T ,因此管子导通 3.1.7写出图题3.1.7所示电路的输出逻辑表达式. 解：L AB BC D E =3.1.12试分析图题3.1.12所示的CMOS 电路，说明他们的逻辑功能。
