数控系统主轴

数控车床主轴定位故障原因及维修方法数控车床主轴定位故障原因及维修方法数控车床主轴是数控车床的核心部件，负责驱动工件进行切削加工。

然而，有时候主轴的定位会出现故障，导致加工精度下降，甚至无法正常工作。

本文将探讨数控车床主轴定位故障的原因，并提供一些常见的维修方法。

1. 主轴定位故障的原因：1.1 主轴轴承故障：主轴轴承是支撑主轴的重要部件，如果轴承出现磨损、松动或损坏，会导致主轴定位不准确。

常见的原因包括润滑不良、使用时间过长、过度负载或工作环境恶劣等。

1.2 主轴螺纹松动：主轴和主轴螺套之间的螺纹连接如果松动，会导致主轴的定位不稳定。

这可能是由于螺纹未拧紧、螺纹磨损或螺纹螺母松动等原因造成的。

1.3 电机控制系统故障：数控车床主轴是由电机驱动的，如果电机控制系统出现故障，如电机驱动器故障、电源问题或连接线路松动等，都可能导致主轴定位不准确。

2. 维修方法：2.1 检查和更换主轴轴承：首先，需要检查主轴轴承的状态。

如果发现轴承存在磨损、松动或损坏的情况，应及时更换新的轴承。

此外，定期进行轴承的润滑也是必要的，可以减少轴承的磨损。

2.2 检查和紧固主轴螺纹连接：检查主轴和主轴螺套之间的螺纹连接，确保其紧固度。

如果发现连接松动，可以使用适当的工具进行拧紧。

如果螺纹磨损严重，建议更换新的螺纹部件。

2.3 检查和修复电机控制系统：检查电机控制系统，确保电机驱动器和电源正常工作。

如果发现故障，需要修复或更换故障部件。

同时，还应检查相关连接线路，确保连接牢固。

需要注意的是，维修数控车床主轴定位故障需要有专业的技术人员进行操作，因为涉及到机械和电气方面的知识。

此外，定期的保养和维护也是预防主轴定位故障的重要举措，可以延长数控车床的使用寿命，并提高加工精度。

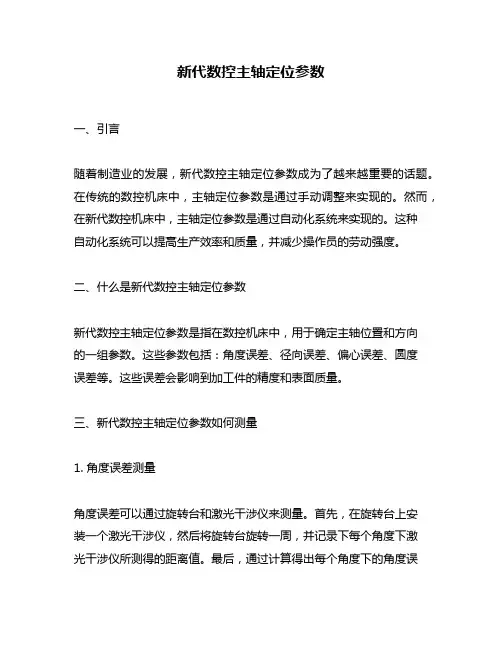

新代数控主轴定位参数一、引言随着制造业的发展，新代数控主轴定位参数成为了越来越重要的话题。

在传统的数控机床中，主轴定位参数是通过手动调整来实现的。

然而，在新代数控机床中，主轴定位参数是通过自动化系统来实现的。

这种自动化系统可以提高生产效率和质量，并减少操作员的劳动强度。

二、什么是新代数控主轴定位参数新代数控主轴定位参数是指在数控机床中，用于确定主轴位置和方向的一组参数。

这些参数包括：角度误差、径向误差、偏心误差、圆度误差等。

这些误差会影响到加工件的精度和表面质量。

三、新代数控主轴定位参数如何测量1. 角度误差测量角度误差可以通过旋转台和激光干涉仪来测量。

首先，在旋转台上安装一个激光干涉仪，然后将旋转台旋转一周，并记录下每个角度下激光干涉仪所测得的距离值。

最后，通过计算得出每个角度下的角度误差。

2. 径向误差测量径向误差可以通过径向跳动检测器来测量。

径向跳动检测器是一种可以检测主轴径向跳动的设备，它可以通过感应器和信号处理器来检测主轴的径向运动。

通过对信号进行处理，可以得到主轴的径向误差。

3. 偏心误差测量偏心误差可以通过离心试验机来测量。

离心试验机是一种可以模拟主轴偏心运动的设备，它可以通过旋转试验样品来模拟主轴在不同偏心位置下的运动状态。

通过对试验数据进行处理，可以得到主轴的偏心误差。

4. 圆度误差测量圆度误差可以通过圆度检测仪来测量。

圆度检测仪是一种可以检测加工件圆度误差的设备，它可以通过感应器和信号处理器来检测加工件表面的形状变化。

通过对信号进行处理，可以得到加工件表面的圆度误差。

四、新代数控主轴定位参数如何调整1. 角度误差调整角度误差可以通过调整机床床身和导轨间隙、调整主轴安装位置、调整主轴前后端面的距离等方式来调整。

2. 径向误差调整径向误差可以通过更换主轴轴承、调整主轴支撑结构、调整主轴前后端面的距离等方式来调整。

3. 偏心误差调整偏心误差可以通过更换主轴轴承、调整主轴支撑结构、增加平衡质量等方式来调整。

数控机床主轴的几种结构形式
作者: 日期:
n
数控机床的主轴部件包括主轴、主轴的支承轴承和安装在主轴上的传动零件等。

主轴部件是机床的重要部件，其结构的先进性已成为衡量机床水平的标志之一。

由于数控机床的转速高、功率大，并且在加工过程中不进行人工调整，因此要求主轴部件具有良好的回转精度、结构刚度、抗振性、热稳定性、耐磨性和精度的保持性。

对于具有自动换刀装置的数控机床，为了实现刀具在主轴上的自动装卸和夹紧，还必须有刀具的自动夹紧装置、主轴准停装置等。

机床主轴的端部一般用于安装刀具、夹持工件或夹具。

在结构上，应能保证定位准确、安装可靠、连接牢固、装卸方便，并能传递足够的扭矩。

目前，主轴端部的结构形状都已标准化，图i所示为几种机床上通用的结构形式。

（a）数控车床主轴端部（b）铣、镗类机床主轴端部（c）外圆磨床砂轮主轴端部
（d）内圆磨床砂轮主轴端部（e）钻床与普通镗床锤杆端部（f）数控镗床主轴端部
图1机床主轴的几种结构形式。

FANUC数控系统主轴参数1. 主轴转速（Spindle Speed）主轴转速是指主轴每分钟旋转的圈数，通常以转/分钟（rpm）为单位。

FANUC数控系统通常具有高精度的主轴调速系统，可以根据加工要求调节主轴转速，以满足不同工件材料和加工方式的需求。

2. 主轴加速度（Spindle Acceleration）主轴加速度是指主轴从静止状态加速到设定转速时所需的时间。

在精密加工中，主轴加速度的快慢对加工质量、工件表面质量和主轴寿命都有重要影响。

FANUC数控系统通常具有大范围的主轴加速度调节功能，可以根据不同工艺要求进行调整。

3. 主轴减速度（Spindle Deceleration）主轴减速度是指主轴从设定转速减速到静止状态所需的时间。

主轴减速度的合理设置可以保证主轴停止后位置的精度，减少工件因主轴停转而产生的负面影响。

FANUC数控系统通常具有调整主轴减速度的功能，可以根据工件的要求和机床性能进行调整。

4. 主轴定位精度（Spindle Positioning Accuracy）主轴定位精度是指主轴停止后，在指定位置能够保持的精度。

在高精度加工中，主轴定位精度对工件的加工精度至关重要。

FANUC数控系统通常具有高精度的主轴定位控制系统，可以保证主轴在停止后的位置精度。

5. 主轴控制方式（Spindle Control Mode）主轴控制方式是指主轴的启停和转速控制方式。

FANUC数控系统通常具有多种主轴控制方式，如手动控制、自动控制、远程控制等。

不同的主轴控制方式可以满足不同的加工需求。

6. 主轴力矩（Spindle Torque）主轴力矩是指主轴旋转时所产生的力矩。

主轴力矩的大小决定了机床能够承受的加工负荷，对于大型工件的加工尤为重要。

FANUC数控系统通常可以根据加工要求调整主轴力矩，以适应不同的工作情况。

7. 主轴冷却方式（Spindle Cooling Method）主轴冷却方式是指主轴散热的方式。

机床数控系统的组成机床数控系统是现代机床的核心技术之一，它由多个组成部分构成，共同实现对机床的自动化控制和加工操作。

本文将从硬件和软件两个方面介绍机床数控系统的组成。

一、硬件组成1.主轴驱动系统：主轴驱动系统是机床数控系统的核心部分，它负责控制主轴的转速和运动方向。

主轴驱动系统通常由伺服电机、减速器、编码器等组成，通过对电机的控制，实现对主轴的精确控制。

2.进给驱动系统：进给驱动系统用于控制工件在加工过程中的运动轴向，包括直线进给轴和旋转进给轴。

直线进给轴通常由伺服电机、滚珠丝杠等组成，用于控制工件的直线运动；旋转进给轴通常由伺服电机、齿轮传动等组成，用于控制工件的旋转运动。

3.运动控制卡：运动控制卡是机床数控系统的核心控制器，它负责接收数控指令，并将其转换为电信号，通过与主轴驱动系统和进给驱动系统的配合，实现对机床的精确控制。

运动控制卡通常具备高速数据处理能力和多个输入输出接口，以满足机床复杂加工过程的控制需求。

4.传感器：传感器是机床数控系统的重要组成部分，用于实时监测机床的运行状态和工件加工过程中的各种参数。

常见的传感器包括位置传感器、力传感器、温度传感器等，它们通过与运动控制卡的连接，将采集到的数据反馈给数控系统，以实现对机床的自动化调节和控制。

5.人机界面：人机界面是机床数控系统与操作人员之间的交互界面，用于输入加工参数、监视加工过程和显示加工结果等。

人机界面通常由触摸屏、键盘、显示器等组成，操作人员可以通过它们与数控系统进行交互，并实时了解机床的工作状态。

二、软件组成1.数控系统软件：数控系统软件是机床数控系统的核心程序，它负责解释和执行数控指令，控制机床的运动和加工过程。

数控系统软件通常由操作系统、驱动程序、插补算法等组成，它们共同实现对机床的高精度控制和加工操作。

2.加工程序：加工程序是机床数控系统的另一重要组成部分，它是由一系列数控指令组成的程序，用于描述工件的加工路径和加工过程。

FANUC数控系统主轴参数以FANUC-Oi(M 型) 数控系统为例, 介绍主轴齿轮换档参数的合理应用。

1 齿轮换档方式A如图1 所示, 主轴的3 个档位所对应的主轴电动机最高限定速度是相同的。

例如XH756 卧式加工中心, 主轴低档的齿轮传动比为11:108, 中档的齿轮传动比为11:36, 高档的齿轮传动比为11:12; 机械设计要求主轴低档时的转速范围是O-458r/min, 中档的转速范围是459-1375r/min, 高档的转速范围是1376-4125r/min, 主轴电动机的最低速度限定为150r/min。

主轴电动机给定电压为1OV 时, 对应的主轴电动机速度为6000r/min。

通过计算可知各个档位的主轴电动机最高转速相同，均为4500r/min。

此时参数应设定如下:参数N0.3736( 主轴速度上限,Ｖmax=4095 ×主轴电动机速度上限/指令电压10V 的主轴电动机速度) 设定为4095 × 4500/6000=3071。

参数N0.3735( 主轴速度下限,Vmax=4095 ×主轴电动机速度下限/ 指令电压为10V 的主轴电动机速度) 设定为4095 × 150/6000=102。

参数N0.3741( 指令电压1OV 时对应的主轴速度A, 低档) 设定为6000 × 11/108=611。

参数N0.3742( 指令电压10V 时对应的主轴速度B, 中档) 设定为6000 × 11/12=1833 。

参数N0.3743( 指令电压10V 时对应的主轴速度C, 高档) 设定为6000 × 11/12=5500 。

按照以上参数设定, 该机床速度范围合理覆盖, 并在PMC 程序中自动判别, 合理选择档位。

2 齿轮换档方式B如图2 所示, 主轴的3 个档位所对应的主轴电动机最高限定速度是不同的。

例如主轴低档齿轮传动比为11:108, 主轴中档齿轮传动比为260:1071, 主轴高档齿轮传动比为169: 238, 而机械设计要求主轴低档的转速范围是O-401r/min, 主轴中挡的转速范围是402-1109r/min, 主轴高档的转速范围是1110-3000r/min。

FANUC数控系统主轴参数1.主轴转速参数：主轴转速是指主轴每分钟旋转的转数，通常以转/分为单位。

在FANUC数控系统中，可以通过参数设置来调整主轴转速，并且可以根据加工要求进行多级转速调节。

主轴转速参数对于机床的切削效率、加工质量和工件加工尺寸等方面起着重要作用。

2.主轴加减速时间参数：主轴加减速时间是指主轴从零速度加速到设定转速所需的时间，或者从设定转速减速到零速度所需的时间。

在FANUC数控系统中，可以通过设置参数来调整主轴的加减速时间，以满足不同的加工需求和切削条件。

3.主轴最大转矩参数：主轴最大转矩是指主轴所能输出的最大转矩。

在机床加工过程中，有些加工工艺需要较大的主轴转矩来完成，因此主轴最大转矩参数对于选择合适的切削条件和保证切削质量非常重要。

4.主轴径向定位精度参数：主轴径向定位精度是指主轴在旋转过程中的径向定位误差。

在金属切削加工中，主轴径向定位精度对于保证工件加工尺寸的精度非常重要。

在FANUC数控系统中，可以通过调整参数来优化主轴径向定位精度。

5.主轴轴向定位精度参数：主轴轴向定位精度是指主轴在旋转过程中的轴向定位误差。

对于需要进行轴向移动或轴向定位的加工工艺，主轴轴向定位精度对于保证加工质量和工件的准确位置非常关键。

6.主轴行程参数：主轴行程是指主轴在轴向运动中的有效行程范围。

在FANUC数控系统中，可以通过参数设置来限制主轴的行程范围，以防止机床意外超出行程范围导致故障或意外损坏。

总结起来，FANUC数控系统主轴参数包括主轴转速、主轴加减速时间、主轴最大转矩、主轴径向定位精度、主轴轴向定位精度和主轴行程参数等。

这些参数对于保证机床的切削效率、加工质量和工件加工尺寸有着重要作用，并且可以通过FANUC数控系统的参数设置来进行调整和优化。

数控机床主轴系统工作原理数控机床主轴系统是数控机床的核心部件之一，其工作原理是整个数控加工过程中的关键环节。

主轴系统的工作原理涉及到机床主轴的转动、传动方式、速度调节、加工精度控制等多个方面。

下面将详细介绍数控机床主轴系统的工作原理。

一、主轴的转动方式数控机床主轴一般采用电机驱动，其转动方式主要包括直流电机驱动、交流电机驱动和伺服电机驱动。

直流电机驱动主轴工作原理是通过直流电机产生磁场，通过电磁感应产生转矩来驱动主轴转动；交流电机驱动主轴则通过变频器调节电机的频率和电流，控制电机的转速，从而驱动主轴转动；伺服电机驱动主轴则是通过对电机进行闭环控制，实现高精度、高速度的转动。

二、主轴传动方式主轴传动方式主要包括皮带传动、齿轮传动和直联传动。

皮带传动简单、便于调节，但传动效率较低；齿轮传动传动效率高，但噪音大；直联传动是直接将电机轴与主轴连接，传动效率高，但需要考虑刚性和平衡性。

三、主轴速度调节数控机床主轴的速度调节是通过电机的转速和传动方式来实现的。

对于直流电机和交流电机，可以通过调节电机的输入电流和频率来控制转速；而对于伺服电机，则可以通过伺服控制系统实现对主轴速度的精确控制。

四、加工精度控制在数控机床主轴系统中，加工精度的控制是至关重要的。

主轴系统的动态特性、转动平稳性及轴向和径向刚度等参数都会直接影响到加工的精度。

在主轴系统设计中，需要考虑轴承选型、润滑方式、主轴动平衡、温升控制等因素，以确保加工精度的稳定性和精度。

五、主轴保护系统为了确保主轴系统的安全运行，常常需要配置主轴保护系统，例如过载保护、温升保护、振动监测等。

这些保护系统可以及时发现主轴系统的异常情况，并采取相应的保护措施，以避免主轴系统受损或加工质量受影响。

数控机床主轴系统的工作原理涉及到电机驱动、传动方式、速度调节、加工精度控制和保护系统等多个方面。

在数控加工中，主轴系统的稳定性和精度将直接影响到加工质量和效率，因此对主轴系统的设计和调试需要十分重视。

数控机床主轴常见故障及故障分析和解决方法1.主轴噪音过大主轴噪音过大是主轴故障中比较常见的一种情况，可能是由于以下原因引起。

（1）轴承损坏：主轴的轴承由于长时间使用、润滑不良或配合尺寸过紧等原因，使得轴承损坏，进而引起噪音。

（2）圆整度不好：主轴内的精密配合面被磨损或磨削不均匀，导致轴承的跳动和摩擦，从而产生噪音。

（3）主轴安装不牢固：主轴与机床床身连接的螺纹松动或损坏，也会造成主轴噪音。

解决方法：（1）更换轴承：定期检查轴承的磨损情况，及时更换损坏的轴承。

（2）重新磨削：将主轴内精密配合面重新磨削，保证光洁度和配合尺寸的精确性。

（3）检查螺纹连接：定期检查主轴与机床床身连接的螺纹线程，如有松动或损坏，及时修复或更换。

2.主轴过热或过冷主轴过热或过冷都会影响机床的正常工作，可能是由以下原因引起。

（1）润滑不良：主轴润滑系统的润滑油不足或质量不合格，无法有效降低主轴的温度。

（2）冷却系统故障：冷却系统中的水箱、水泵、冷却管道等因故障导致无法正常工作，无法及时散热。

（3）进给速度过快：加工时进给速度过快，使得主轴负荷过大，从而产生过热现象。

解决方法：（1）检查润滑系统：确保润滑油的供给符合要求，及时更换润滑油。

（2）检查冷却系统：定期检查冷却系统的水泵、水管等是否正常工作，确保冷却系统正常运行。

（3）调整进给速度：根据加工要求和主轴的负荷情况，合理调整主轴进给速度，控制主轴温度在合理范围内。

3.主轴振动过大主轴振动过大会影响加工精度和表面质量，可能是由以下原因引起。

（1）主轴不平衡：主轴内部刀具或零件分布不均衡，使得主轴在高速旋转时产生不平衡力。

（2）轴承磨损：主轴的轴承由于长时间使用、润滑不良或配合尺寸过紧等原因，轴承磨损导致振动。

（3）主轴与机床床身连接不牢固：主轴与机床床身连接的螺纹松动或配合尺寸不合适会造成振动。

解决方法：（1）动平衡调整：定期对主轴进行动平衡调整，使得主轴内的刀具或零件均匀分布，减小振动。

数控机床主轴系统工作原理数控机床主轴系统是数控机床的核心部件之一，它承担着驱动、传动和加工的重要功能。

主轴系统的工作原理涉及到多种技术和原理，包括机械传动、电气控制、传感器反馈等多方面的知识。

下面将详细介绍数控机床主轴系统的工作原理。

一、数控机床主轴系统的构成数控机床主轴系统通常包括主轴、主轴驱动装置、主轴轴承、主轴传动装置、主轴控制装置等部件。

主轴是数控机床进行加工的核心部件，主要承担着旋转刀具或工件在加工过程中的旋转动力传递和定位。

主轴驱动装置通常由电机、变速箱或变频器、联轴器等组成，用于提供主轴驱动所需要的动力和转速范围。

主轴轴承则负责支撑和定位主轴，承受加工过程中所产生的轴向和径向载荷。

主轴传动装置包括传动皮带、齿轮、传动轴等，用于将电机提供的动力传递给主轴。

主轴控制装置主要包括主轴的运行状态监测、转速控制、温度控制等功能。

二、数控机床主轴系统的工作原理1. 主轴的运行状态控制主轴的运行状态通常包括启动、停止、加速、减速、定速等几种状态。

数控机床的主轴系统通过控制电机的开关和转速，实现主轴的启动、停止和转速调节。

通过电气控制系统，可以实现对主轴启动和停止的控制，同时可以通过变频器实现对主轴转速的调节。

2. 主轴传动系统主轴传动系统通常采用齿轮传动、带传动或直接联轴的形式。

在齿轮传动系统中，通过齿轮的组合来实现主轴的转速变换；在带传动系统中，通过皮带的松紧程度来调节主轴的转速；在直接联轴系统中，主轴直接与电机通过联轴器连接，实现直接驱动。

3. 主轴轴承系统主轴轴承系统的设计对主轴的稳定性和精度有着重要的影响。

主轴轴承通常采用滚动轴承或滑动轴承，具有高刚性、高转速和高精度的特点。

为了保证主轴在工作过程中的稳定性和耐磨性，通常会对主轴轴承进行润滑和冷却。

4. 主轴的位置控制在数控机床加工过程中，对于主轴的位置控制至关重要。

通过编程、传感器反馈等方式，可以实现对主轴位置的准确定位和控制。

传感器可以用来检测主轴的转速、角度等参数，并将这些参数反馈给数控系统，从而实现对主轴位置的实时监控和控制。

数控机床的主轴有哪些？主轴组件主轴部件由主轴、主轴支撑、传动部件和安装在主轴上的密封件组成。

在机床加工过程中，主轴驱动工件或刀具直接参与表面成形运动，因此主轴的精度、刚度和热变形对加工质量和生产效率有重要影响。

此外，这些影响更为重要，因为数控机床在加工过程中无法人工调整。

1、要求主轴部件(1)旋转精度高当主旋转时，线速为0的点的连接称为主轴的旋转中心线。

旋转中心线的空间位置应固定在理想情况下，称为理想旋转中心线。

事实上，由于主轴组件中各种因素的影响，旋转中心线的空间位置在同一时间发生变化，这些瞬时旋转中心线的平均空间位置称为瞬时旋转中心线。

与理想旋转中心线相比，瞬时旋转中心线的距离是主轴的旋转误差。

旋转误差的范围是主轴的旋转精度。

径向误差、角度误差和轴向误差很少分开。

（2）刚度大主轴部件的刚度是指主轴部件在受到外力作用时的抗变形能力。

主轴部件的刚度越大，受力后主轴的变形越小。

如果主轴部件的刚度不足，主轴在切削力和其他力的作用下会产生较大的弹性变形，这不仅会影响工件的加工质量，还会破坏齿轮和轴承的正面。

正常工作条件，加快磨损，降低精度。

主轴部件的刚度与主轴的结构尺寸、支撑跨度、所选轴承类型及其配置形式、轴承间隙的调整、主轴上传动部件的位置等有关。

抗振能力强(3)主轴组件的抗振能力是指切割时主轴保持稳定运行而不振动的能力。

如果主轴组件抗振能力差，工作时容易产生振动，不仅会降低加工质量，还会限制机床生产率的提高，降低刀具的耐久性。

为了提高主轴的抗振能力，必须提高主轴组件的静刚度。

因此，经常使用阻尼比较大的前轴承，必要时应安装阻尼器，使主轴组件的固有频率远大于激振能力的频率。

（4）温升低主轴组件运行中温升过高会造成两个不良结果:一是主轴组件和箱体因热膨胀而变形，主轴的旋转中心线与机床其他组件的相对位置发生变化，直接影响加工精度；二是轴承等部件会因温度过高而改变调整间隙，破坏正常润滑条件，影响轴承的正常运行，严重时甚至会出现“抱轴”现象。
