几起继电保护不正确动作原因分析及防范措施继电保护作为电力系统的重要组成部分，事关电网的安全稳定运行。
文章结合实际工作中遇到的几起继电保护装置不正确动作案例进行了分析，提出了相应的防范措施。
标签：继电保护；误动作；原因分析；防范措施0 引言继电保护装置作为电力系统的重要组成部分，对保证电力系统的安全可靠运行起着举足轻重的作用，继电保护装置的误动或拒动所造成的后果都不堪设想，误动有可能引起大面积停电事故，影响广大用户正常生活的同时，也不利于国民经济的健康持续发展；拒动可能引发事故的进一步扩大，造成不可估计的经济损失。
1 继电保护不正确动作实例描述1.1 继电保护定值整定引起的不正确动作继电保护定值整定是一项系统复杂的工作，只有在全面系统掌握保护装置原理和电网设备相关资料情况下，才能整定出符合设备运行要求的保护定值。
在实际工作中，因对现场实际熟悉不够、考虑不全面，导致最终整定的保护定值不当，引起保护不正确动作的不乏少数。
公司某35kV变电站35kV母线避雷器故障，相间放电，进线开关保护装置未动作，上一级110kV变电站35kV线路保护装置电流Ⅱ段动作，造成35kV输电线路跳闸。
线路巡视和摇测绝缘电阻均正常。
检查装置整定值为：110kV变电站35kV出线开关装设有三段式电流保护，动作时限分别为0S、0.9S、1.2S；35kV变电站进线开关装设有三段式电流保护，Ⅰ、Ⅲ段在用，动作时限分别为0S、1.2S，Ⅱ段停用。
查看动作报告得知，动作电流值达到110kV变电站35kV出线开关保护整定值Ⅱ段和35kV变电站进线开关保护整定值Ⅲ段，由于110kV变电站35kV出线开关Ⅱ段保护整定值动作时限0.9S小于35kV变电站进线开关Ⅲ段保护整定值动作时限1.2S，故障造成了上一级保护越级动作。
1.2 新建变电站调试质量不高引起的不正确动作近年来公司技改工程较多，工期要求紧，难免出现调试质量不高的问题。
2016年6月，公司某35kV新建变电站投运后不到一个月，连续两次发生主变压器后备保护过电流动作的问题。
继电保护及安全自动装置存在问题分析及措施崔晓强，男，蒙古族，籍贯：内蒙古赤峰市，生于：1983-07，工作单位：中国大唐集团（内蒙古）能源开发有限公司赤峰新能源事业部，单位：内蒙古自治区赤峰市，单位邮编：024000，职称：工程师，学士学历。
摘要：伴随科学技术不断发展，多种多样的智能设备出现在社会中，推进了电力企业中继电保护的进一步发展，与此同时衍生了多种新型继电保护方式，在电力需求日益增长的环境下，传统的继电保护与安全自动装置已经不能满足当前社会发展需求，在实际应用中出现了一系列问题，基于此本文专门针对继电保护及安全自动装置存在问题及措施进行分析，以供各界同仁参考。
关键词：继电保护；安全自动装置；问题；措施电力是重要的能源，伴随人们对电力的需求不断递增，继电器故障频繁出现，这对社会经济稳定发展造成了一定的影响，为此需要电力人员加强对继电保护与安全自动装置存在问题的关注，并基于此出具对应解决策略，为社会经济稳定发展提供支持。
一、继电保护及安全自动装置存在问题（一）电路超负荷针对近年来各地区停电报告分析能够发现，在电力事故发生前后，技术人员会对整体电路采取减负荷措施，但是此种应对方式效果并不理想。
对处理效果影响因素分析发现，其主要原因在于，技术人员并未在电路中配置自动化减负荷装置，因此造成高压电路出现故障，而低压电路无法满足基本运行要求，造成电路瘫痪，为此要想解决此问题，需要技术人员能够将安全自动化装置安装在电路中，一旦出现超负荷现象，安全自动装置则会自动切断电路中的超负荷电路，从而避免电路瘫痪问题出现。
（二）联切装置设计原理问题如果在电路正常运行中，出现安全自动装置潮流问题，则会出现自动切机现象。
此时一旦潮流过大，电路无法将其解列，就会造成误动切机现象。
经过上述电路问题分析能够发现，电路故障主要是由于联切装置设计原理存在问题所引发，如果在电流运行中，不能采用合理性判据，将会引发电流信息溢出，影响安全自动装置的运行效果。
1.继电保护时间配合的重要性继电保护是保证供电系统和设备安全的重要环节，其基本任务是反映电气设备的故障或不正常工作状态，并自动使断路器跳闸或发出信号。
由于铁路系统牵引负荷是移动性负荷，受电弓对接触导线一直处于滑动接触状态，牵引机车在运行过程中需要频繁启动和加速，造成接触导线的振动，容易导致牵引网短路和断线。
一旦在牵引供电系统出现故障时，其保护应能正确动作。
如果保护不动作，就有可能扩大事故，甚至出现线断车翻等严重后果。
因此，要求各种保护要同时满足以下四个基本要求：选择性、速动性、灵敏性和可靠性。
这四个方面既是相互联系，又是相互制约。
因此，在考虑系统保护的同时，应当根据具体的保护条件、配合关系和时间元件特性，选择不同的继电器合适的整定值和不同的时间级差。
如果图1中D3发生短路时，短路电流也会流过变压器保护装置，如过电流保护。
此时，变压器保护的动作时间不应快于馈线断路器213、214保护装置的动作时间，这样才能保证必要的选择性。
但是，当变压器内部发生短路时，如图中D2点短路，变压器进出线侧的断路器必须立即跳闸。
否则，变压器将会受到严重损坏。
由此可见，速动性和选择性之间存在着一定的矛盾。
为了同时满足这两种要求，往往必须采用比较复杂的保护装置。
以下主要探讨继电保护时间配合问题。

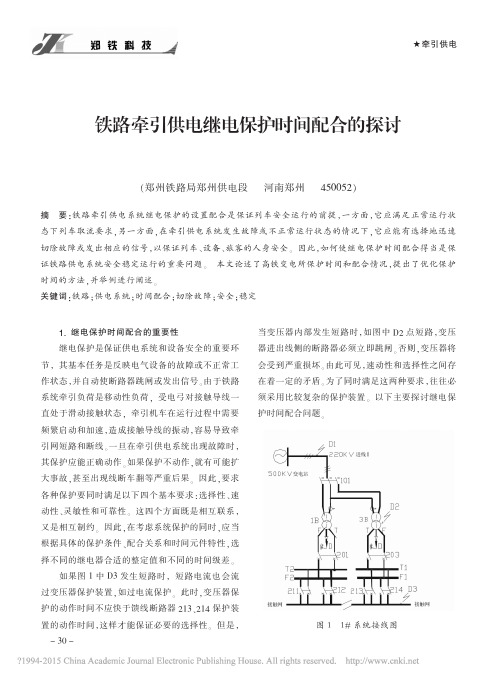

图11#系统接线图铁路牵引供电继电保护时间配合的探讨贡秀丽（郑州铁路局郑州供电段河南郑州450052）摘要：铁路牵引供电系统继电保护的设置配合是保证列车安全运行的前提，一方面，它应满足正常运行状态下列车取流要求，另一方面，在牵引供电系统发生故障或不正常运行状态的情况下，它应能有选择地迅速切除故障或发出相应的信号，以保证列车、设备、旅客的人身安全。
因此，如何使继电保护时间配合得当是保证铁路供电系统安全稳定运行的重要问题。
本文论述了高铁变电所保护时间和配合情况，提出了优化保护时间的方法，并举例进行阐述。
关键词：铁路；供电系统；时间配合；切除故障；安全；稳定★牵引供电30--2013年第4期2.高速铁路变电所保护时间配合图2是车站变电所供电系统示意图。
电力系统继电保护不稳定的原因及解决办法电力系统的继电保护是保障电力设备正常运行和人身安全的重要手段。
由于各种原因，继电保护系统有时会出现不稳定的情况，从而影响电力系统的稳定运行。
本文将分析继电保护系统不稳定的原因，并提出相应的解决办法。
一、原因分析1. 故障判据不准确：继电保护系统通过检测电力系统的参数和信号来判断是否存在故障。
如果继电保护系统判据设计不准确，就会出现误判或漏判的情况，从而导致保护系统的不稳定。
2. 保护元件故障：继电保护系统中的保护元件如继电器、保护装置等可能会出现故障，例如接触不良、线路老化等，从而导致继电保护系统的不稳定。
3. 外部干扰：电力系统中存在各种干扰源，例如雷电、浪涌、电磁干扰等，这些外部干扰会导致继电保护系统的误动作，进而影响系统的稳定运行。
4. 系统不一致性：继电保护系统的各个部分由不同的设备组成，这些设备可能存在不一致的情况，例如参数设定不一致、通信协议不兼容等，这也会导致继电保护系统的不稳定。
二、解决办法1. 提高故障判据准确性：通过对电力系统故障的深入研究，提取更准确的故障判据，可以避免误判和漏判，提高继电保护系统的稳定性。
利用智能算法和人工智能等技术，可以进一步提高故障判据的准确性。
2. 定期检测和维护保护元件：定期对继电保护系统中的保护元件进行检测和维护，及时发现并排除故障，可以减少保护元件故障对系统稳定性的影响。
3. 加强外部干扰抵抗能力：采取有效的防护措施，例如使用防雷设备、电磁屏蔽措施等，可以减少外部干扰对继电保护系统的影响，提高系统的稳定性。
4. 统一设备参数设置和通信协议：在继电保护系统设计和运行中，统一设备参数设置和通信协议，避免设备不一致性，可以提高继电保护系统的稳定性。
继电保护系统不稳定的原因有很多，需要通过合理的解决办法来提高系统的稳定性。
通过提高故障判据的准确性、定期检测和维护保护元件、加强外部干扰抵抗能力以及统一设备参数设置和通信协议等措施，可以有效解决继电保护系统不稳定的问题，提高电力系统的可靠性和安全性。

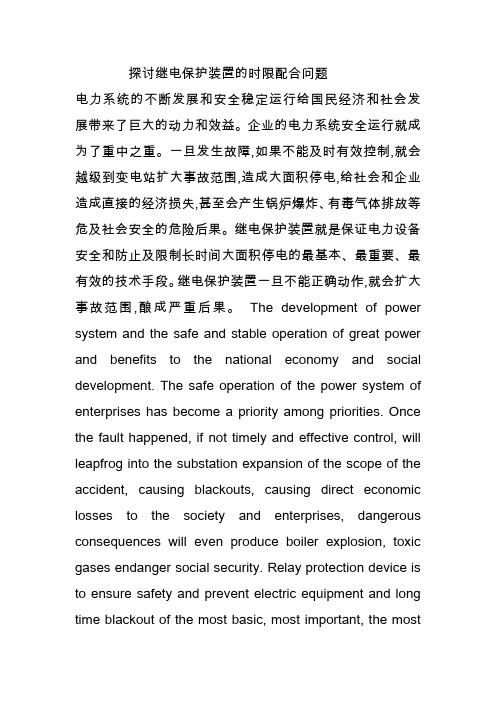

探讨继电保护装置的时限配合问题电力系统的不断发展和安全稳定运行给国民经济和社会发展带来了巨大的动力和效益。
企业的电力系统安全运行就成为了重中之重。
一旦发生故障,如果不能及时有效控制,就会越级到变电站扩大事故范围,造成大面积停电,给社会和企业造成直接的经济损失,甚至会产生锅炉爆炸、有毒气体排放等危及社会安全的危险后果。
继电保护装置就是保证电力设备安全和防止及限制长时间大面积停电的最基本、最重要、最有效的技术手段。
继电保护装置一旦不能正确动作,就会扩大事故范围,酿成严重后果。
The development of power system and the safe and stable operation of great power and benefits to the national economy and social development. The safe operation of the power system of enterprises has become a priority among priorities. Once the fault happened, if not timely and effective control, will leapfrog into the substation expansion of the scope of the accident, causing blackouts, causing direct economic losses to the society and enterprises, dangerous consequences will even produce boiler explosion, toxic gases endanger social security. Relay protection device is to ensure safety and prevent electric equipment and long time blackout of the most basic, most important, the mosteffective technical means. Relay protection device once cannot correct action, will expand the scope of the accident, causing serious consequences. 供电企业已广泛应用集测量、保护、控制和通讯于一体的智能化微机型继电保护装置。

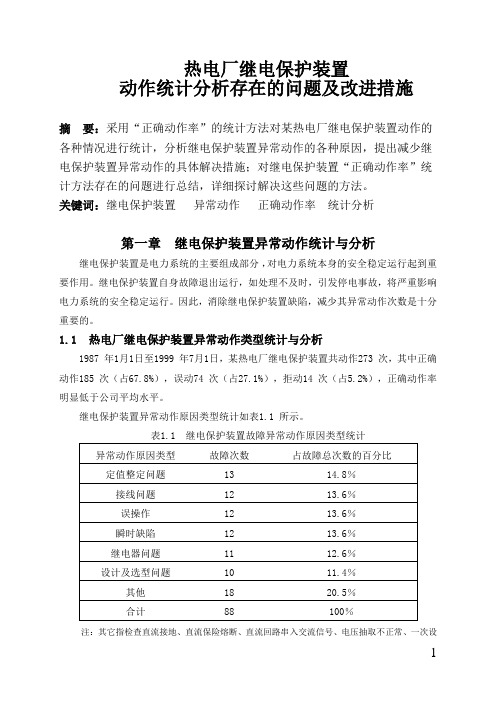

热电厂继电保护装置动作统计分析存在的问题及改进措施摘要：采用“正确动作率”的统计方法对某热电厂继电保护装置动作的各种情况进行统计，分析继电保护装置异常动作的各种原因，提出减少继电保护装置异常动作的具体解决措施；对继电保护装置“正确动作率”统计方法存在的问题进行总结，详细探讨解决这些问题的方法。
关键词：继电保护装置异常动作正确动作率统计分析第一章继电保护装置异常动作统计与分析继电保护装置是电力系统的主要组成部分，对电力系统本身的安全稳定运行起到重要作用。
继电保护装置自身故障退出运行，如处理不及时，引发停电事故，将严重影响电力系统的安全稳定运行。
因此，消除继电保护装置缺陷，减少其异常动作次数是十分重要的。
1.1 热电厂继电保护装置异常动作类型统计与分析1987 年1月1日至1999 年7月1日，某热电厂继电保护装置共动作273 次，其中正确动作185 次（占67.8%），误动74 次（占27.1%），拒动14 次（占5.2%），正确动作率明显低于公司平均水平。
继电保护装置异常动作原因类型统计如表1.1 所示。
表1.1 继电保护装置故障异常动作原因类型统计注：其它指检查直流接地、直流保险熔断、直流回路串入交流信号、电压抽取不正常、一次设备等引起的保护装置异常动作。
从表1.1 统计的数字来看，占前五位的异常动作原因分别是定值整定问题、接线问题、误操作、瞬时缺陷、继电器问题，分别占故障总次数的14.8% 、13.6% 、13.6% 、13.6% 、12.6%, 合计占68.2%。
1.1.1 定值整定问题“定值整定问题”原因造成继电保护装置异常动作占首位（14.8%）。
定值整定问题系指对继电器整定得不合理，造成继电保护装置误动或者拒动，尤其是上下两级开关在整定值上需要配合的时候，因为动作值或动作时间整定不当，上级开关保护躲不过起动冲击电流或下级开关保护区域内的故障电流而误动。
在13 起因“定值整定问题”引起的异常动作中，两者动作次数为4 次和5 次。
浅谈220kV继电保护不配合问题及优化方案摘要：电力能源是我国目前经济发展的重要动力，保证能源供应的稳定和持续是我国目前电力工作的一项重要任务。
在我国目前的电力工作中，系统稳健性提升和运行优化的进行有着重要的价值，而要实现系统的稳健，其安全考虑必须要得到重视，继电保护正好就是强化系统运行安全的重要装置。
在我国目前的电力网络中，220kV线路占据的比重比较大，所以在其中对继电保护的应用也较为广泛，但是从继电保护的实际运行效果来看，220kV继电保护的有效性和理论期待值有着较大差距。
在不断的研究中发现造成这种差距的原因是220KV继电保护的不配合。
为了进行继电保护效果的提升，本文就这种不配合问题进行深入的探讨，并就优化方案做好研究，目的就是要全面提升继电保护的运行实效。
关键词：220kV继电保护；不配合问题；优化方案220kV继电保护是目前电力系统继电保护的一项重要内容，此内容完善性建设的优化主要目的是保障220kV线路的稳定和持续运行。
但是在目前的继电保护效果研究中发现存在着诸多不配合的情况，这种不配合直接造成了继电保护装置和线路的链接失效，使得线路处于无保护或者弱保护状态中，安全系数明显的降低。
为了实现继电保护应用效果的有力提升，积极的进行不配合问题原因的分析，并在原因的基础上探寻优化方案有着十分重要的现实利用价值，这也正是本文研究的重要目的。
一、220kV继电保护不配合问题产生的原因（一）线路和继电保护装置存在相斥性线路和继电保护装置存在着相斥性是现阶段220kV继电保护不配合问题产生的主要原因。
此种相斥性主要表现在三个方面。
第一是220kV线路和继电保护装置的电阻性存在不一致的情况。
第二是220kV线路和继电保护装置的磁化产生了不同的磁场。
在实际研究中发现，磁场的相互排斥性比较强，而220kV线路和继电保护装置产生的不同磁场导致了二者结合问题的产生。
第三是220kV线路和继电保护装置的线流性趋同。
电力系统继电保护不稳定的原因及解决办法【摘要】电力系统继电保护在保护电力系统安全稳定运行中起着至关重要的作用。
由于过流保护不准确和误动保护导致系统误动等原因，导致继电保护不稳定的问题时有发生。
为了解决这些问题，可以采取定期检修设备、调整保护参数等措施来提高继电保护的稳定性和准确性。
通过这些措施，可以有效应对继电保护不稳定的问题，保障电力系统的安全运行。
只有不断加强对电力系统继电保护的维护和管理工作，才能确保系统的稳定运行，从而保障电力供应的可靠性和稳定性。
【关键词】电力系统、继电保护、不稳定、过流保护、误动保护、定期检修、调整参数、总结1. 引言1.1 背景介绍电力系统继电保护是保障电力系统安全稳定运行的重要组成部分。
由于各种因素的影响，电力系统继电保护可能会出现不稳定的情况，这给电力系统的安全性和可靠性带来了一定的风险。
本文将探讨电力系统继电保护不稳定的原因及解决办法，希望能为相关从业人员提供一些有益的参考。
在电力系统运行过程中，存在着各种突发的故障和异常情况，这些情况可能会导致继电保护的不稳定。
过流保护可能由于负荷突变或短路故障而动作不准确，误动保护可能导致系统误动，从而影响电力系统的正常运行。
为了解决这些问题，我们需要采取一些有效的措施，如定期检修设备，确保设备的性能和可靠性；调整保护参数，提高保护的准确性和可靠性。
2. 正文2.1 电力系统继电保护不稳定的原因电力系统继电保护不稳定的原因包括多种因素，其中最主要的包括过流保护不准确和误动保护导致系统误动。
过流保护不准确可能是由于设备老化、参数设置不当、线路阻抗变化等原因导致。
当过流保护不准确时，可能无法准确判断故障点位置，导致保护动作不及时或误动作，进而引发系统不稳定。
误动保护是由于保护逻辑设计不合理或参数设置错误，导致保护器件误动作，误动保护可能导致系统不必要的切除，使得电力系统运行不稳定。
为了解决电力系统继电保护不稳定的问题，需要定期检修设备，确保设备工作正常；同时还需要调整保护参数，使其与系统实际运行情况相适应。
电力系统继电保护不稳定原因及解决办法电力系统继电保护在电力系统运行中起着至关重要的作用，它是保护设备和电力系统运行稳定的关键组成部分。
继电保护系统在实际应用中有时会出现不稳定的情况，给电力系统的安全稳定运行带来了一定的隐患。
本文将对电力系统继电保护不稳定的原因和解决办法进行分析和探讨。
1. 保护设备故障继电保护系统中的保护设备可能会出现故障，比如断路器、隔离开关、继电保护装置等设备的故障，可能会导致继电保护系统不稳定。
保护设备故障可能是由于设备本身质量问题、老化、安装不当、环境因素等原因引起的。
2. 信号传输故障继电保护系统中的信号传输线路如果出现故障，可能导致继电保护系统的不稳定。
信号传输线路的故障可能是由于线路短路、开路、接触不良等原因造成的。
3. 非电力因素影响在电力系统运行中，可能会受到非电力因素的影响，比如雷击、电磁干扰、环境温度变化等因素都可能对继电保护系统的稳定性造成影响。
4. 继电保护参数设置不当继电保护系统参数设置不当可能会导致系统不稳定，参数设置不当可能是由于误差设置、参数未能匹配实际运行情况等原因导致的。
5. 转检操作不当继电保护系统中的转检操作如果不当，可能会导致系统的不稳定。
转检操作不当可能是由于人为操作错误、操作失误、设备故障等原因引起的。
1. 加强设备维护对继电保护系统中的保护设备进行定期的维护和检修，确保设备的正常运行，防止设备故障引起继电保护系统的不稳定。
2. 定期检查信号传输线路定期检查继电保护系统中的信号传输线路，及时发现并排除线路故障，保证信号传输的正常。
3. 防护设施设计在继电保护系统的设计中加入相应的防护设施，比如防雷设施、电磁屏蔽等，有效抵抗外界非电力因素对系统的影响。
5. 增强操作人员的专业素养加强继电保护系统操作人员的培训和教育，提高操作人员的专业素养，减少由于人为操作失误引起的不稳定现象。
电力系统继电保护不稳定的原因和解决办法是一个综合性的问题，需要在保护设备、信号传输、非电力因素、参数设置、操作人员等多个方面进行综合考虑和解决。
电力系统继电保护不稳定原因及解决办法电力系统是现代工业和生活不可或缺的能源基础设施，其抗干扰能力、安全稳定运行的能力直接关系到国家和民众的经济、社会发展以及生命财产安全。
而电力系统中的继电保护系统是电力系统中重要的保障措施，其主要作用是在异常电气状态发生时，对受到异常电气状态影响的系统设备和电路进行保护，保证电力系统的稳定和安全运行。
但是，在实际的电力系统运行中，继电保护系统却常常会出现不稳定的情况，给电力系统的正常运行带来很大的风险。
因此，本文将对电力系统继电保护不稳定的原因及解决方法进行探讨。
一、不稳定的原因1、系统负荷变化电力系统是一个动态的系统，其负荷会因为各种原因而不断变化。
当系统负荷发生变化时，会引起继电保护系统的负担变化，如继电器动作时间的变化、电流或电压等信号的变化等，这些变化会影响到继电保护系统的动作精度和稳定性。
2、可靠性设计不足电力系统继电保护的可靠性设计是继电保护系统稳定性的关键。
如果继电保护的设计不够可靠，缺乏完备的故障保护策略和合理的参数选取等，就容易引发继电保护的误动和漏动等不稳定现象。
3、环境影响电力系统继电保护系统的运行状态很容易受到环境的影响，如闪电、雷击、空气污染等因素都会对继电保护系统造成不良影响，影响系统的稳定性和可靠性。
4、设计错误和设备故障继电保护系统的设计和设备故障也是不稳定的重要原因之一。
设计错误可能导致系统不满足技术和安全要求，而设备故障可能引起继电保护系统的误动或者失灵。
二、解决办法1、完善继电保护系统的设计和参数选取应加强继电保护系统的设计，包括选择合适的保护策略、设置合理的参数等，确保继电保护系统能适应电力系统的变化和异常情况，并保证其运行的可靠性和稳定性。
2、加强继电保护系统的校验和维护继电保护系统的校验和维护是继电保护系统稳定运行的基础，应定期对继电保护系统进行校验和检修，及时排除故障和隐患。
3、利用模型和仿真技术借助计算机模型和仿真技术对继电保护系统进行仿真和优化设计，通过大量实验和数据分析，找出继电保护系统的不足之处，优化继电保护系统设计参数，提高继电保护系统的抗干扰能力和稳定性。
