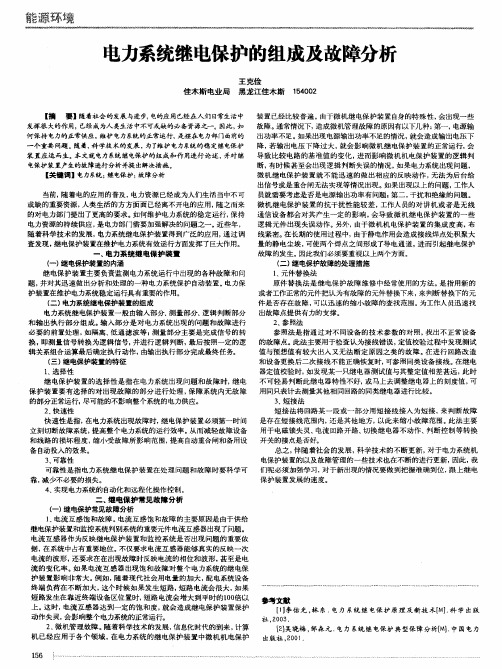

电力系统继电保护装置的组成及故障分析

电力系统继电保护常见故障与对策分析摘要：继电保护系统是电力系统的危机保障，是故障出现时将损失降到最低的核心措施，继电保护系统的故障维修和处理需要迅速且有效。

实践案例中的故障排查能为今后的继电保护系统维护提供宝贵经验，对于电力系统继电保护故障和相应对策的研究具备较高的研究价值。

关键词：电力系统；继电保护1 继电保护电力系统是一个组织架构相对庞大、运行情况相对复杂、专业技术要求较高的系统，既涉及发电系统，也涉及输电和配电系统。

发电系统的每个子系统都包含着十分复杂的结构。

电力系统组织结构较为复杂，电力系统子系统会配置对应的控制系统，通过控制系统保障每一个环节正常运行，以此保障整个电力系统的稳定运转，保证用户用电安全[1]。

电力系统的组织结构相对复杂，电力系统中每个组织元件都与其他元件相关联。

在缺乏保护机制的情况下，任何一个细微环节的元件出现故障，都可能导致整个电力系统的瘫痪。

电力系统中所使用的每一个电力元件都应具备相当高的稳定性，在根本上避免因元件发生故障而产生的后续影响。

一旦某个元件出现故障，需要在规定时间内定位到故障点，处理故障点的问题，并尽快检查电力系统中的继电保护设备，保证电力系统的正常运转。

电力元件出现故障是无法完全避免，要求电力系统故障维修人员具备较高的职业素质。

在面临元件故障情况时，维修技术人员应以最高的效率准确定位故障，并对故障进行高效地排查和处理。

如果处理速度较慢，故障会对其他环节的电力设备和元件造成影响，对电力系统造成二次伤害。

处理的总时长会直接影响元件的损毁程度，处理越慢，损毁程度可能越高。

2 电力系统继电保护故障分析2.1 源头性故障源头性故障是一种常见的继电保护故障，指继电保护装置的软件或硬件配置出现问题[2]。

例如，继电保护系统中的电路出现短路现象或接地现象，致使整个电力继电保护装置进入故障状态，威胁电力系统。

此外，继电保护装置自身软件或硬件的质量不符合行业标准时，容易造成意外的损毁。

电力系统继电保护装置运行故障及处理措施摘要：在经济快速发展的情况下，电力系统的发展也得到了快速的发展，其中对电力系统的继电保护也提出很多的新要求，继电保护装置作为电力系统的主要组成部分，不仅能够保证电力系统的正常运行，同时在一定程度上保护了电气设备的重要装置。

如果在工作中，对电力系统中的继电保护装置操作不正确的话，很容易发生事故，并损坏电器设备，导致整个电力系统出现崩溃瓦解的现象。

关键词：继电保护；故障分析；电力系统一、继电保护设备的工作原理随着电力自动化技术的快速发展，电力继电保护不仅仅是局限于继电保护设备自身和电力系统的保护，而是结合电力系统的实际运行情况，针对电力系统中发生的电力故障或者事故，采取的自动控制措施。

电力系统在日常运行过程中，一旦系统发展故障或者事故，继电保护设备可以迅速做出反应，发出警告，工作人员听到报警信号之后，立即找到系统故障点，进行系统检测和维修，避免电力故障影响其他电力设备的运行状态。

在电力系统中，继电保护设备通常是利用电力系统中的异常情况或者元件短路、短路时，分析系统的电气量变化来分析来执行继电保护动作。

继电保护设备能够实现电力系统各个保护单元之间共享系统的故障信息和运行数据，重合闸装置和各个单元经过分析和判断这些信息数据，来进行协调动作，确保电力系统的安全稳定运行。

继电保护设备实现电力系统保护的基本条件是利用计算机网络将电力系统的各种保护装置联接起来，实现电力系统微机保护装置的自动化和网络化。

二、电力系统继电保护装置运行故障1、电压互感器二次电压回路故障电压互感器是继电保护在测量过程中的开始的端点，所以，它是否处于正常的工作状态会直接影响到二次系统的运作情况。

在PT二次电压的回路出现问题时，会出现较为严重的两种结果，分别是保护误动以及拒动。

PT二次电压回路中经常会出现的故障包括下列几种：第一是PT二次的中性点在接地的方法上存在着问题、主要体现在二次有多个点接地或者是没有点接地的现象。

继电保护装置的常见故障分析及解决方法摘要：继电保护装置是电力系统中最关键的电气设备，为了能够更好地给石油化工生产装置持久地提供稳定的电力，就需要保证电力系统的正常稳定运转，这就要求必须加强对于继电保护装置的管理。

电力系统继电保护装置不仅能够保证电力系统安全运行，同时能够为电力输出的稳定提供保障。

继电保护装置的结构非常复杂，在运行过程中产生各种各样的问题，从而造成电力系统出现故障，导致供电不稳定。

本文分析了继电保护装置的出现故障问题的原因，并针对故障问题提出相应的解决方法。

关键词：继电保护；电力系统；故障；回路前言继电保护装置作为电力系统的重要组成部分，为电力系统的安全运行发挥着重要功能。

继电保护装置可以帮助电气技术人员及时发现电力系统运行故障，避免电力系统发生重大事故，有效地减少了电力系统的安全风险和隐患。

如果继电保护装置一旦在生产运行过程中出现故障问题，不仅会造成严重的后果，还会导致事故规模扩大，所以，电气管理人员必须要加深对电力系统继电保护装置的认识，认真地结合运行经验对电力系统继电保护装置的故障原因进行分析，科学地运用各种先进的技术方法，提出行之有效的解决措施，使电力系统中的继电保护装置持续平稳地安全运行，以保障电力系统运行的稳定性与安全性。

1电力系统中继电保护装置的重要作用继电保护装置在电力系统运行过程中发挥着至关重要的作用，可以有效地保护电力系统中的各个大型设备以及元件，使电力系统正常运行。

一旦继电保护装置出现故障问题，不及时得到解决就会影响到电力系统的正常运行。

在电力系统正常运行过程中受到不安有害因素的影响，导致电力系统出现了故障，而继电保护装置系统不仅可以触发警告系统，会对系统故障进行检测，通过信息系统可以将故障信息进行及时的发送，还可以将设备整体与故障问题进行分离，可以确保工作人员及时发现问题，并且在最短的时间内排除故障，有效提升了故障处理工作的进行效率和进行质量。

当电力系统中的电气设备或者电气元件发生故障问题，继电保护装置可以及时发现问题，并分析故障原因，及时判断出故障发生区域，而且判断的准确性较高。

电力系统继电保护故障分析与处理措施单位省市：内蒙古自治区单位邮编：010000摘要：随着科技水平的快速提高，生活、生产用电需求日益增加，同时对供电质量要求同步提升。

电力作为社会发展、科技进步的驱动力，对加快社会经济发展，提高人们生活水平具有重要意义。

继电保护为电力系统的重要组成设备，通过继电保护设备可实现故障的及时发现、处理，降低由于故障产生的损失，确保电力设备安全及供电质量。

关键词：电力系统；继电保护；故障分析；故障处理1电力系统继电保护故障分析1.1运行过程故障运行过程故障是电力继电保护在运行时会受到二次回路、定值整定、压板投退、通道状态等问题的干扰，使变电无法达到正常运行。

诸如此类的问题发生时，需要及时进行处理，否则将会导致继电保护装置非正常运行，安全隐患大大增加。

1.2触电保护设备故障触电保护设备发生故障的原因有很多，如可能是由于设备自身内部构件质量存在问题，使得在实际运转过程中频繁地出现问题，进一步影响电力行业的正常工作，或者是由于在前期施工过程中施工人员操作不当，也会引发后续触电保护设备运行中出现问题，严重的话还会威胁到其他继电设备的安全性与可靠性。

除此之外，倘若继电保护设备绝缘出现了故障，同样会引发较大问题，如产生较大电流导致设备出现发热造成损坏。

1.3开关设备故障一般来说，开关柜的故障也是一种常见的故障问题。

出现这种故障的主要原因是维修人员在日常检查实践中只检查设备外观，而没有对设备进行全面检查，导致设备出现故障问题，从而导致电力系统故障。

1.4电流互感饱和将致使运行中的电力系统产生短路问题，出现电力系统电流负荷的突增，产生系列故障。

如故障发生时，电流互感器与短路电流间存在线性正相关，过大的电流将致使继电保护装置灵敏度下降，此时继电保护设备对于短路故障指令将产生延时现象。

2电力继电保护故障的处理措施2.1故障排查处理技术故障排查处理技术通常是运用继电保护装置的排查技术来分析与排查电力系统继电保护装置中的各个故障点，实时勘测装置中的故障位置并采取针对性的方案进行处理，由此可见，加强继电保护装置的故障排查处理技术的应用可以有效分析与处理继电保护装置的故障。

电力系统继电保护故障分析与处理措施电力系统继电保护是保护电力系统安全稳定运行的重要组成部分。

当电力系统发生故障时，继电保护装置能够及时识别故障，并采取相应的措施，如切除故障部分，保护其他设备不受影响，确保系统可靠运行。

继电保护系统本身也可能出现故障，导致误动或不能动作。

本文将介绍电力系统继电保护故障的分析与处理措施。

一、故障分析1. 继电保护误动：继电保护误动是指在正常操作条件下，继电保护装置错误地将正常运行的设备切除。

继电保护装置误动的原因主要有：故障元件的变化、接线错误、参数错误、测量误差等。

二、处理措施1. 对于继电保护误动的处理，首先要进行详细的故障分析，找出误动的原因。

如果是参数错误或测量误差导致的误动，可以重新校准参数或更换测量装置。

如果是接线错误导致的误动，应及时修正接线错误。

如果是故障元件的变化导致的误动，应对故障元件进行检修或更换。

2. 对于继电保护不能动作的处理，首先要进行详细的故障分析，找出不能动作的原因。

如果是信号传输中断导致的不能动作，应检查信号传输线路，修复中断部分。

如果是灵敏度设置不当导致的不能动作，可以调整灵敏度设置，提高保护装置的动作能力。

如果是动作元件的损坏导致的不能动作，应及时更换损坏的动作元件。

如果是电源故障导致的不能动作，应及时修复电源故障。

3. 在处理继电保护故障时，还应注意以下几点：（1）对于继电保护误动的情况，应及时检查误动的设备是否影响系统的安全运行，如果影响安全运行，应立即采取措施切除故障设备，恢复系统的正常运行。

（3）在故障处理过程中，应及时记录故障信息和处理过程，以便后续的故障分析和处理。

对于电力系统继电保护故障的分析与处理，需要进行详细的故障分析，找出故障原因，并采取相应的处理措施，以保证系统的安全稳定运行。

还应注意及时切除故障设备、恢复设备的正常运行，并记录故障信息和处理过程，以便后续的故障分析和处理。

电力系统继电保护装置故障处理分析摘要：随着生产与生活中对电力的应用越来越多，对用电的保护设施显得愈加重要，其中最主要的就是继电保护装置，然而在日常使用中，由于各种原因导致该装置发生故障，这就需要电力企业中各部门人员相互协调，平时做好对维护设备的检修与维护工作，及时发现电力系统中产生的故障，制定出继电保护故障的处理方案并加以实施。

本文对电力系统继电保护装置常见故障进行分析，进而提出处理方法。

关键词：电力系统；继电保护；替换；参照法1电力系统继电保护装置故障分析1.1继电保护装置中电流互感器的饱和故障由于现在正常生产、生活中所用电容的不断增加，使得电力设备的负荷增重，产生的电流较大，而在正常短路的发生状态下，电流互感器的误差是随着发生短路时增大的电流倍数增大而增大的，当电流速增时就会导致保护装置的灵敏度下降，进而发生阻断保护装置动作的可能。

而发生短路时，电流互感器出现了饱和，在二次的电流较小时就无法再次感应到，这样又会导致保护装置无法动作。

配电系统的出口线中电流过大时，保护装置不发生动作，而进口线的保护装置却发生动作，这样又发生了断电的现象。

1.2电压互感器二次电压回路故障电压互感器是继电保护测量设备的起始点，因此，它工作正常与否将会对二次系统的运行产生十分重要的影响。

由于PT二次电压回路上的故障而导致的严重后果主要有保护误动或拒动。

PT二次电压回路上的故障主要集中在以下几方面：PT二次中性点接地方式异常。

表现为二次未接地（虚接）或多点接地。

二次未接地（虚接）除了变电站接地网的原因，更多是由接线工艺引起的。

PT开口三角电压回路异常。

PT开口三角电压回路断线，有机械上的原因，短路则与某些习惯做法有关。

PT二次失压。

PT二次失压是困扰使用电压保护的经典问题，纠其根本就是各类开断设备性能和二次回路不完善引起的。

1.3继电器触点故障继电器触点是继电器的最重要组成部分。

它们的性能受以下因素的很大影响，诸如触点的材料，所加电压及电流值（特别是使触点激励和去激励时的电压及电流波形），负载的类型，工作频率，大气环境，触点配置及跳动。

电力系统继电保护故障分析与处理措施摘要：随着经济的不断发展，人们对电力的需求日益增加。

面对巨大的电力需求，继电保护故障的维护技术越来越受到重视。

继电保护装置的安全直接关系到整个电力系统的安全，关系到整个电力企业的发展，对人们的生活影响很大。

因此，在生产生活中，要保证电力系统的实际运行安全，必须更加重视对继电保护装置的维护和管理。

基于此，本文将对电力系统继电保护故障分析与处理措施进行分析。

关键词：电力系统；继电保护装置；故障；处理措施1 继电保护装置概述所谓的继电保护装置就是电气系统在正常运行中突然发生故障，或是在系统运作期间出现危害生命或设备安全状况时，继电保护可将硬件问题与所有设备隔离开，并激活警报系统。

专业护理人员可以及早发现人们实际工作中的问题，从而在短时间内消除故障并确定护理的开始。

在这样的条件下，诸如发电机和输电线路之类的关键设备已经得到大规模开发，这有效地减少了损失。

电力系统正常工作情况下，因为继电保护装置存在的误动问题将会使得电力系统原有的备用容量以及多数输电线路无法正常工作，继而引发沉重的经济损失影响。

虽然误动问题确实会带来一定的经济损失影响，但是这些经济损失多数都能够控制到电力企业的承受范围内；然而，如果出现误动问题的同时还表现出拒动问题，则很大程度上会让电力企业伤筋动骨。

在当前的电力发展背景下，误动问题以及拒动问题两者呈现出同等关系作用下的矛盾性，由此明确，在实现继电保护装置控制期间，需要将其误动以及拒动都控制在相对平衡的状态，如此才能够确保整体管理工作顺利完成。

2 继电保护对电力系统的重要意义电力系统的各环节均需继电器的支撑，确保电力系统高效、稳定、正常运行。

继电器通过采集电力系统整体运行信号，将采集信号传送到显示屏，同时也将各环节错误在显示器进行显示，实现技术人员的实时监测及调控。

继电器与电力系统全部设备相连接，一方面可对电力系统的传输设备进行保护，另一方面可将控制信号传输与终端设备，降低设备的高压击穿风险，提高电力系统设备运转的稳定性、安全性。

电力系统继电保护故障分析与处理一、前言电力系统继电保护是电力系统安全运行的重要组成部分，其作用是在发生故障时，迅速、准确地切除故障部分，并保护设备和系统的安全稳定运行。

继电保护在实际操作中也会遇到各种故障和问题，因此对继电保护故障进行及时分析和处理是非常重要的。

二、继电保护系统常见故障1. 继电保护元件故障：继电保护元件包括各种继电器、保护装置、电流互感器、电压互感器等，这些元件故障将直接影响继电保护系统的性能和稳定性。

常见的故障包括元件损坏、接线故障、内部故障等。

2. 继电保护逻辑故障：继电保护的逻辑部分包括各种保护方案、保护参数、保护联锁等，这些逻辑故障将导致继电保护系统误动作、漏动作甚至失效。

常见的故障包括保护参数设置错误、保护逻辑不合理、保护联锁错误等。

4. 继电保护系统参数调整故障：继电保护系统参数调整是继电保护的重要工作之一，而参数调整故障将导致继电保护系统性能下降或失效。

常见的故障包括参数调整错误、参数调整不稳定、参数调整结果误差大等。

三、继电保护故障处理方法1. 故障分析：当继电保护系统发生故障时，首先需要进行故障分析，确定故障的类型和范围，并查找故障的原因和根源。

故障分析可以通过检查继电保护元件、逻辑、装置和参数进行，也可以通过检查系统运行记录、报警信息和其他相关数据进行。

2. 故障处理：根据故障分析的结果，对继电保护系统进行相应的处理。

对于继电保护元件故障，需要及时更换或修理损坏的元件；对于继电保护逻辑故障，需要对保护方案、参数、联锁进行调整或修正；对于继电保护装置故障，需要对装置进行维修或更换；对于继电保护系统参数调整故障，需要重新进行参数调整或修正。

3. 故障预防：继电保护故障的发生对电力系统安全运行将产生重大影响，因此预防继电保护故障的发生非常重要。

可以通过定期检查、维护和保养继电保护系统，加强人员培训和技能提高，做好继电保护系统的防雷、防潮、防尘等环境保护工作，采用先进的继电保护技术和设备等措施进行故障预防。
