防爆等级的划分标准防爆的基本原理爆炸的概念：爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。

急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。

爆炸必须具备的三个条件：1 ）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。

（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。

）2 ）氧气：空气。

3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。

为什么要防爆易爆物质 : 很多生产场所都会产生某些可燃性物质。

煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有 80% 以上的生产车间区域存在爆炸性物质。

氧气 : 空气中的氧气是无处不在的。

点燃源 : 在生产过程中大量使用电气仪表，各种磨擦的电火花 , 机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。

客观上很多工业现场满足爆炸条件。

当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。

因此采取防爆就显得很必要了。

仪表防爆的原理危险场所危险性划分：爆炸性物质区域定义中国标准北美标准气体(CLASS Ⅰ)在正常情况下 , 爆炸性气体混合物连续或长时间存在的场所 0 区 Div.1在正常情况下爆炸性气体混合物有可能出现的场所 1 区在正常情况下爆炸性气体混合物不可能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 2 区 Div.2粉尘或纤维(CLASS Ⅱ/Ⅲ）在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物可能连续 , 短时间频繁地出现或长时间存在的场所 10 区 Div.1在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物不能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 11 区 Div.2防爆方法对危险场所的适用性：序号防爆型式代号国家标准防爆措施适用区域1 隔爆型 d GB3836.2 隔离存在的点火源 Zone1,Zone22 增安型 e GB3836.3 设法防止产生点火源 Zone1,Zone23 本安型ia GB3836.4 限制点火源的能量 Zone0-2本安型ib GB3836.4 限制点火源的能量 Zone1,Zone24 正压型 p GB3836.5 危险物质与点火源隔开 Zone1,Zone25 充油型 o GB3836.6 危险物质与点火源隔开 Zone1,Zone26 充砂型 q GB3836.7 危险物质与点火源隔开 Zone1,Zone27 无火花型n GB3836.8 设法防止产生点火源 Zone28 浇封型m GB3836.9 设法防止产生点火源 Zone1,Zone29 气密型 h GB3836.10 设法防止产生点火源 Zone1,Zone2防爆对危险场所的适用性：爆炸性危险气体分类根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级 , 如下表 :工况类别气体分类代表性气体最小引爆火花能量矿井下Ⅰ甲烷 0.280mJ矿井外的工厂ⅡA丙烷 0.180mJⅡB乙烯 0.060mJⅡC氢气 0.019mJ美国和加拿大首先将散布在空气中的爆炸性物体分成三个 CLASS( 类别):CLASS Ⅰ气体和蒸气 ; C LASS Ⅱ 尘埃; CLASS Ⅲ纤维 . 然后再将气体和尘埃分成 Group( 组 ) ：组名代表性气体或尘埃A 乙炔B 氢气C 乙烯D 丙烷E 金属尘埃F 煤炭尘埃G 谷物尘埃气体温度组别划分：温度组别安全的物体表面温度常见爆炸性气体T1 ≤ 450℃氢气、丙烯腈等 46 种 T2 ≤ 300℃乙炔、乙烯等 47 种T3 ≤ 200℃汽油、丁烯醛等 36 种 T4 ≤ 135℃乙醛、四氟乙烯等 6 种 T5 ≤ 100℃二硫化碳T6 ≤ 85℃硝酸乙酯和亚硝酸乙酯仪表的防爆标志Ex(ia)ⅡC T6 的含义 :标志内容符号含义防爆声明 Ex 符合某种防爆标准，如我国的国家标准防爆方式 ia 采用 ia 级本质安全防爆方法，可安装在 0 区气体类别ⅡC被允许涉及ⅡC 类爆炸性气体温度组别 T6 仪表表面温度不超过85℃Ex(ia)ⅡC 的含义标志内容符号含义防爆声明 Ex 符合欧洲防爆标准防爆方式 ia 采用 ia 级本质安全防爆方法，可安装在 0 区气体类别ⅡC被允许涉及ⅡC 类爆炸性气体注 : 该标志中无温度组别项 , 说明该仪表不与爆炸性气体直接接触。

隔爆型电机和增安型电机的区别在哪里和各自特点

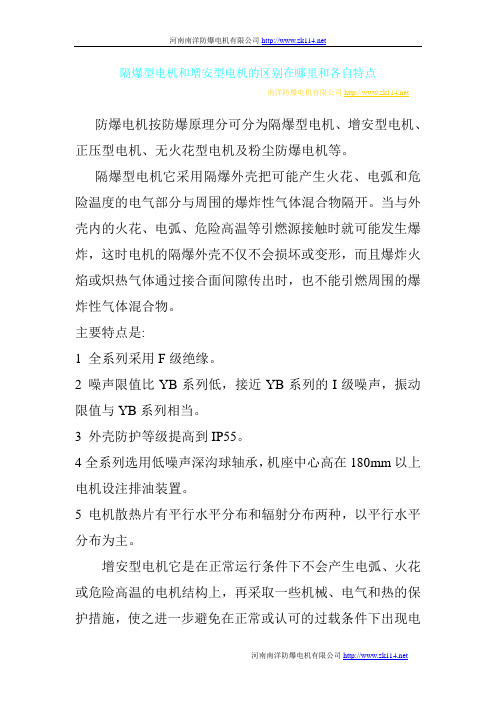

南洋防爆电机有限公司 防爆电机按防爆原理分可分为隔爆型电机、增安型电机、正压型电机、无火花型电机及粉尘防爆电机等。

隔爆型电机它采用隔爆外壳把可能产生火花、电弧和危险温度的电气部分与周围的爆炸性气体混合物隔开。

当与外壳内的火花、电弧、危险高温等引燃源接触时就可能发生爆炸，这时电机的隔爆外壳不仅不会损坏或变形，而且爆炸火焰或炽热气体通过接合面间隙传出时，也不能引燃周围的爆炸性气体混合物。

主要特点是:
1 全系列采用F级绝缘。

2 噪声限值比YB系列低，接近YB系列的I级噪声，振动限值与YB系列相当。

3 外壳防护等级提高到IP55。

4全系列选用低噪声深沟球轴承，机座中心高在180mm以上电机设注排油装置。

5 电机散热片有平行水平分布和辐射分布两种，以平行水平分布为主。

增安型电机它是在正常运行条件下不会产生电弧、火花或危险高温的电机结构上，再采取一些机械、电气和热的保护措施，使之进一步避免在正常或认可的过载条件下出现电
弧、火花或高温的危险，从而确保
其防爆安全性。

其主要特点是：
1改变传统的下水冷为上水冷，即水冷却器置于电机上部。

2设增安型防潮加热器，固定在电机底部的罩内，用于停机时加热防潮用。

3选优质原材料，电气及机械计算留有较大裕度，能满足运行可靠性和增安型电机的温度要求.。

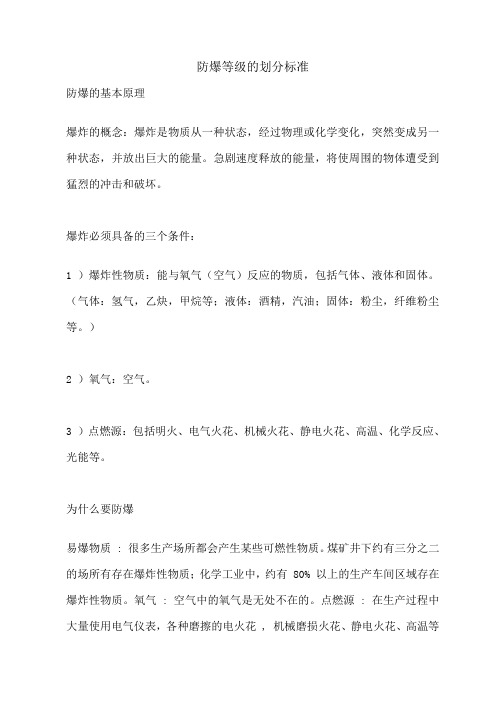

防爆等级的划分标准防爆的基本原理爆炸的概念爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。

急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。

爆炸必须具备的三个条件：1 ）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。

（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维等。

）2 ）氧气：空气。

3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。

为什么要防爆易爆物质 : 很多生产场所都会产生某些可燃性物质。

煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有 80% 以上的生产车间区域存在爆炸性物质。

氧气 : 空气中的氧气是无处不在的。

点燃源 : 在生产过程中大量使用电气仪表，各种磨擦的电火花 , 机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。

客观上很多工业现场满足爆炸条件。

当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。

因此采取防爆就显得很必要了。

仪表防爆的原理危险场所危险性划分：国际上对爆炸性危险场所是如何划分的国际上各主要工业国家对爆炸性危险场所的划分，基本上可分两种意见。

一种以IEC（国际电工委员会）为代表，包括德国、英国、意大利、日本、澳大利亚等国，对气体划分为0区、1区、2区，对粉尘划分为10区、11区。

其定义与IEC基本相同（可参见我国对各区域的定义，我国等效采用IEC标准）。

另一种为美国、加拿大等北美国家的划分，以NEC（美国国家电气规程）的定义为代表，对气体划分为1区、2区（没有0区），对粉尘也划分为1区、2区。

两者之间的对应关系大致如下：气体：IEC0区、1区——NEC 1区IEC 2 区——NEC2区粉尘：IEC 10区——NEC 1区IEC 11区——NEC 2区IEC“区”的英文为Zone；NEC“区”的英文为Division。

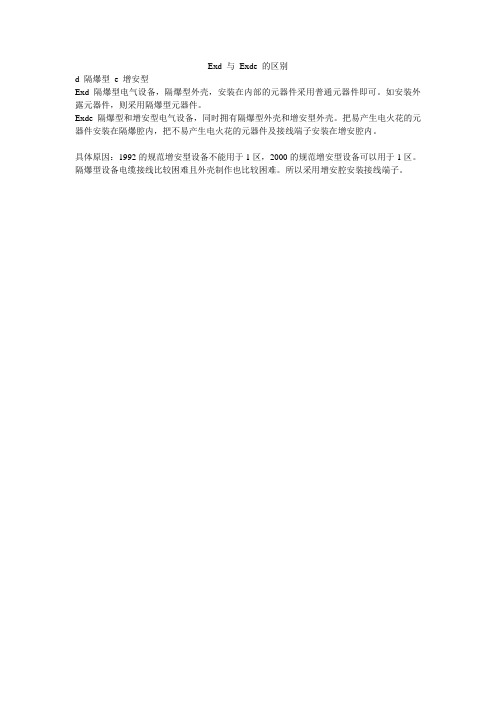

Exd 与Exde 的区别
d 隔爆型
e 增安型
Exd 隔爆型电气设备，隔爆型外壳，安装在内部的元器件采用普通元器件即可。

如安装外露元器件，则采用隔爆型元器件。

Exde 隔爆型和增安型电气设备，同时拥有隔爆型外壳和增安型外壳。

把易产生电火花的元器件安装在隔爆腔内，把不易产生电火花的元器件及接线端子安装在增安腔内。

具体原因：1992的规范增安型设备不能用于1区，2000的规范增安型设备可以用于1区。

隔爆型设备电缆接线比较困难且外壳制作也比较困难。

所以采用增安腔安装接线端子。

防爆电机配件介绍第一篇：防爆电机配件介绍防爆电机配件介绍电机防爆等级由3部分构成1)在爆炸性气体区域（0区、1区、2区）不同电气设备使用安全级别的划分。

如旋转电机选型分为隔爆型（代号d）、正压型（p）、增安型（e）、无火花型（n）2)气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种，这些等级的划分主要是依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分的。

3)引燃某种介质的温度分组的划分。

主要分为T1－450℃＜T、T2－300＜T≤ 450℃、T3－200＜T≤300℃、T4－135＜T≤200℃、T5－100＜T≤135、T6－85＜T≤100℃.防护等级：0 无防护电机无专门防护不作试验，但应符合2.1条防护大于50MM固体的电机能防止大面积的人体偶然意外地触及或接近壳内带电或转动部件。

能防止直径大于50MM的固体异物进入壳内防护大于12MM固体的电机能防止直径大于12MM的固体异物进入壳内防护大于2.5MM固体的电机能防止直径大于2.5MM的工具或导线触及或接近壳内带电或转动部件防护大于1MM固体的电机能防止直径或厚度大于1MM的导线或片条触及或接近壳内带电或转动部件防尘电机承受任何方向的溅水应无有害影响0 无防护电机无专门防护防滴电机垂直滴水应无有害影响15度滴电机当电机从正常位置向任何方向倾斜至15度以内任一角度时，垂直滴水应无有害影响防淋水电机与垂直线成60度角范围内的淋水应无有害影响防溅水电机承受任何方向的溅水应无有害影响防喷水电机承受任何方向的喷水应无有害影响防海浪电机承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度。

防浸水电机当电机浸入规定压力的水中经规定时间后，电机的进水量应不达到有害的程度潜水电机电机在制造厂规定的条件下能长期潜水。

电机一般为水密型，便对某些类型电机也可允许水进入，但不应达到有害的程度小功率防爆电机在国内通常按功率大小将电机分为大型电机、中小型电机、小功率电机等三大类。

防爆等级说明ia等级—在正常工作状态下，以及电路中存在一个故障或两个故障时，均不能点燃爆炸性气体混合物。

在ia型电路中，工作电流被限制在100mA以下。

什么是增安型（e型）仪表？答正常运行条件下不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施（如密封等），高其安全程度，以避免在正常和规定的过载条件下出现点燃现象的仪表设备。

1 我国对爆炸性危险场所是如何划分的？答我国对爆炸性危险场所的划分采用与IEC等效的方法。

国家标准GB 50058-92中规定，爆炸性气体危险场所按其危险程度大小，划分为0区、1区、2区三个级别，爆炸性粉尘危险场所划分为0区、11区两个级别，详见表4-1。

2 国际上对爆炸性危险场所是如何划分的？答国际上各主要工业国家对爆炸性危险场所的划分，基本上可分两种意见。

一种以IEC（国际电工委员会）为代表，包括德国、英国、意大利、日本、澳大利亚等国，对气体划分为0区、1区、2区，对粉尘划分为10区、11区。

其定义与IEC基本相同（可参见我国对各区域的定义，我国等效采用IEC标准）。

另一种为美国、加拿大等北美国家的划分，以NEC（美国国家电气规程）的定义为代表，对气体划分为1区、2区（没有0区），对粉尘也划分为1区、2区。

两者之间的对应关系大致如下：气体：IEC0区、1区——NEC 1区IEC 2 区——NEC2区粉尘：IEC 10区——NEC 1区IEC 11区——NEC 2区IEC“区”的英文为Zone；NEC“区”的英文为Division。

3 我国的防爆电气设备，其防爆结构形式有几种？列出其名称和标志。

答根据国家标准GB 3836—83，我国的防爆电气设备其防爆结构形式有8种，列举如下。

结构形式标志结构形式标志隔爆型 d 充油型o增安型 e 充砂型q本质安全型 i 无火花型n正压型 p 特殊型s4 什么是隔爆型仪表？它有什么特点？答隔爆又称耐压防爆，它把能点燃爆炸混合物的仪表部件封闭在一个外壳内，该外壳特别牢固，能承受内部爆炸性混合物的爆炸压力，并阻止向壳外的爆炸性混合物传爆。

增安型灯具的安全要求上海时代之光照明电器检测有限公司於立成常见的防爆灯具主体结构通常有两种防爆型式：隔爆型“d”和增安型“e”，增安型灯具具有与隔爆型灯具相同的安全裕度，并且更符合其照明灯具的产品特性，具有更高的性价比。

但相对隔爆型灯具而言，增安型灯具允许采用的光源种类比较少，产品设计的难度比较高，需要综合运用照明电器技术和防爆原理，这影响了增安型灯具产品的开发和运用，也造成了目前增安型灯具品种数量远少于隔爆型灯具的格局。

一、定义首先，让我们从相关的术语和定义中来理解增安型灯具。

增安型灯具的定义我没有找到，相关的术语和定义有如下防爆电气设备explosion-protected electrical apparatus在规定条件下不会引起周围爆炸性环境点燃的电气设备。

增安型“e” increased safety“e”对在正常运行条件下不会产生电弧或火花的电气设备进一步采取措施，提高其安全程度，防止电气设备产生危险温度、电弧和火花的可能性的防爆型式。

灯具 luminaire凡是能分配、透出或转变一个或多个光源发出光线的一种器具，并包括支承、固定和保护光源必需的所有部件（但不包括光源本身），以及必需的电路辅助装置和将它们与电源连接的装置。

防爆灯具explosion-protected luminaire为防止点燃周围爆炸性混合物而采取了各种特定措施的灯具。

从上述术语和定义来看，增安型灯具的技术关键在于防止灯具产生危险温度、电弧和火花的可能性。

那么，普通照明灯具中有哪些环节可能会产生危险温度、电弧和火花呢？首先光源泡壳碎裂或漏气，可能会使可燃性气体混合物进入到泡壳内，直接与炽热的电极或放电管接触，引起爆炸；灯具的电气连接松动，接触不良，可能产生危险温度、电弧和火花；灯具的绝缘承受不了过高的电压，产生击穿电弧；光源寿命终了时可能出现的灯具异常工作状态（如整流效应），可能会导致灯具控制装置产生危险温度；灯的控制装置故障时可能会产生危险温度、电弧和火花等等。

一、防护等级不低于IP55,防爆等级为ExdIIBT4，问：防护等级不低于IP55，防爆等级为ExdIIBT4，请问这是什么意思？另外就是，有一个说法是“防爆等级二级”，请问这个二级防爆是根据什么标准制定的，是否达到了防护等级不低于IP55，防爆等级为ExdIIBT4的要求？答：IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。

IP55 第一个5代表防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。

第二个5代表防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。

EX防爆通用名词，d代表隔爆，（首先这个地方有几处要注意：d 代表隔爆，de代表主隔爆次增安，ed代表主增安次隔爆，e代表增安，标志不同做法也就不同）IIB 防爆等级（一般IIB,IIC较多，本安ia）T4 温度级别（T1\T2\T3\T4\T5\T6）T4代表135度防爆等级二级就是上面II类的意思二、防爆等级说明ia等级—在正常工作状态下，以及电路中存在一个故障或两个故障时，均不能点燃爆炸性气体混合物。

在ia型电路中，工作电流被限制在100mA以下。

什么是增安型（e型）仪表？答：正常运行条件下不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施（如密封等），提高其安全程度，以避免在正常和规定的过载条件下出现点燃现象的仪表设备。

1 我国对爆炸性危险场所是如何划分的？答：我国对爆炸性危险场所的划分采用与IEC等效的方法。

国家标准GB 50058-92中规定，爆炸性气体危险场所按其危险程度大小，划分为0区、1区、2区三个级别，爆炸性粉尘危险场所划分为0区、11区两个级别，详见表4-1。

2 国际上对爆炸性危险场所是如何划分的？答：国际上各主要工业国家对爆炸性危险场所的划分，基本上可分两种意见。

防爆区域划分规范篇一：防爆区域划分爆炸性危险场所的划分表4.1 我国对爆炸性危险场所是如何划分的？答我国对爆炸性危险场所的划分采用与IEC等效的方法。

国家标准GB 50058-92中规定，爆炸性气体危险场所按其危险程度大小，划分为0区、1区、2区三个级别，爆炸性粉尘危险场所划分为10区、11区两个级别，详见表4-1。

表4-1 中国对危险场所划分表爆炸性物质区域划分区域定义气体0区连续出现或长期出现爆炸性气体混合物的环境1区在正常运行时可能出现爆炸性气体混合物的环境2区在正常运行时不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时存在的爆炸性气体混合物的环境粉尘10区连续出现或长期出现爆炸性粉尘的环境11区有时会将积留下的粉尘扬起而偶然出现爆炸性粉尘混合物的环境4.2 国际上对爆炸性危险场所是如何划分的？答国际上各主要工业国家对爆炸性危险场所的划分，基本上可分两种意见。

一种以IEC（国际电工委员会）为代表，包括德国、英国、意大利、日本、澳大利亚等国，对气体划分为0区、1区、2区，对粉尘划分为10区、11区。

其定义与IEC 基本相同（可参见我国对各区域的定义，我国等效采用IEC标准）。

另一种为美国、加拿大等北美国家的划分，以NEC（美国国家电气规程）的定义为代表，对气体划分为1区、2区（没有0区），对粉尘也划分为1区、2区。

两者之间的对应关系大致如下：气体：IEC0区、1区——NEC 1区IEC 2 区——NEC2区粉尘：IEC 10区——NEC 1区IEC 11区——NEC 2区IEC“区”的英文为Zone；NEC“区”的英文为Division。

4.3 我国的防爆电气设备，其防爆结构形式有几种？列出其名称和标志。

答根据国家标准GB 3836—83，我国的防爆电气设备其防爆结构形式有8种，列举如下。

结构形式标志结构形式标志隔爆型 d 充油型 o增安型 e 充砂型 q本质安全型 i 无火花型 n正压型 p 特殊型 s4.4 什么是隔爆型仪表？它有什么特点？答隔爆又称耐压防爆，它把能点燃爆炸混合物的仪表部件封闭在一个外壳内，该外壳特别牢固，能承受内部爆炸性混合物的爆炸压力，并阻止向壳外的爆炸性混合物传爆。
