第五章-丝杆螺母传动解析

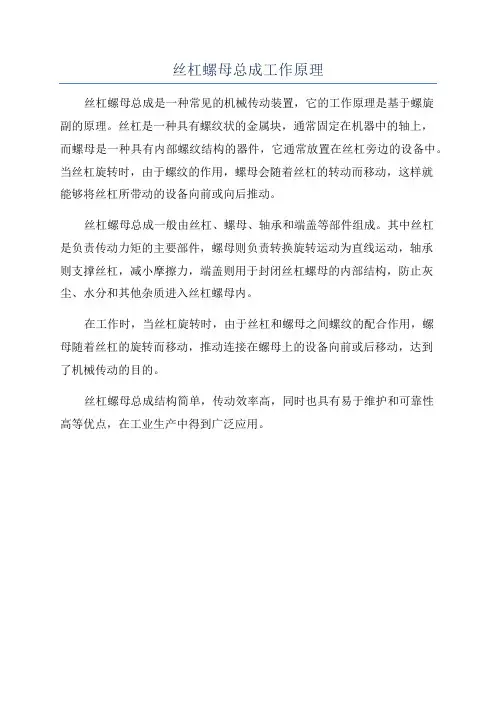

丝杠螺母总成工作原理
丝杠螺母总成是一种常见的机械传动装置，它的工作原理是基于螺旋
副的原理。

丝杠是一种具有螺纹状的金属块，通常固定在机器中的轴上，
而螺母是一种具有内部螺纹结构的器件，它通常放置在丝杠旁边的设备中。

当丝杠旋转时，由于螺纹的作用，螺母会随着丝杠的转动而移动，这样就
能够将丝杠所带动的设备向前或向后推动。

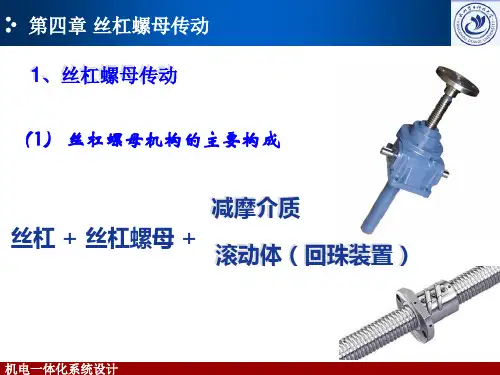

丝杠螺母总成一般由丝杠、螺母、轴承和端盖等部件组成。

其中丝杠
是负责传动力矩的主要部件，螺母则负责转换旋转运动为直线运动，轴承
则支撑丝杠，减小摩擦力，端盖则用于封闭丝杠螺母的内部结构，防止灰尘、水分和其他杂质进入丝杠螺母内。

在工作时，当丝杠旋转时，由于丝杠和螺母之间螺纹的配合作用，螺
母随着丝杠的旋转而移动，推动连接在螺母上的设备向前或后移动，达到
了机械传动的目的。

丝杠螺母总成结构简单，传动效率高，同时也具有易于维护和可靠性
高等优点，在工业生产中得到广泛应用。

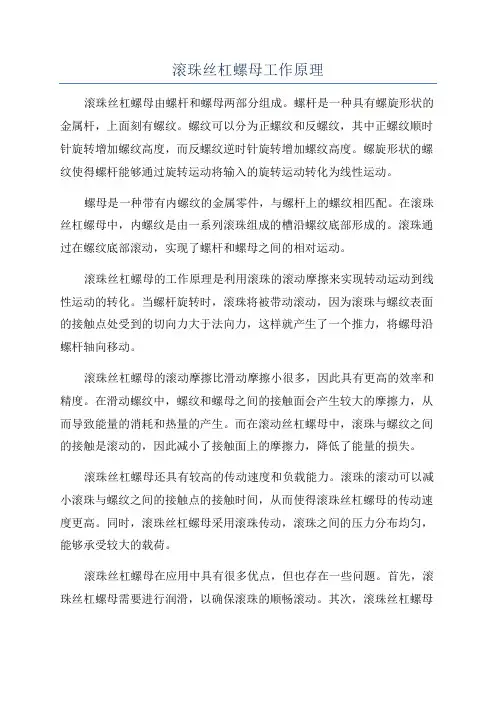

滚珠丝杠螺母工作原理滚珠丝杠螺母由螺杆和螺母两部分组成。

螺杆是一种具有螺旋形状的金属杆，上面刻有螺纹。

螺纹可以分为正螺纹和反螺纹，其中正螺纹顺时针旋转增加螺纹高度，而反螺纹逆时针旋转增加螺纹高度。

螺旋形状的螺纹使得螺杆能够通过旋转运动将输入的旋转运动转化为线性运动。

螺母是一种带有内螺纹的金属零件，与螺杆上的螺纹相匹配。

在滚珠丝杠螺母中，内螺纹是由一系列滚珠组成的槽沿螺纹底部形成的。

滚珠通过在螺纹底部滚动，实现了螺杆和螺母之间的相对运动。

滚珠丝杠螺母的工作原理是利用滚珠的滚动摩擦来实现转动运动到线性运动的转化。

当螺杆旋转时，滚珠将被带动滚动，因为滚珠与螺纹表面的接触点处受到的切向力大于法向力，这样就产生了一个推力，将螺母沿螺杆轴向移动。

滚珠丝杠螺母的滚动摩擦比滑动摩擦小很多，因此具有更高的效率和精度。

在滑动螺纹中，螺纹和螺母之间的接触面会产生较大的摩擦力，从而导致能量的消耗和热量的产生。

而在滚动丝杠螺母中，滚珠与螺纹之间的接触是滚动的，因此减小了接触面上的摩擦力，降低了能量的损失。

滚珠丝杠螺母还具有较高的传动速度和负载能力。

滚珠的滚动可以减小滚珠与螺纹之间的接触点的接触时间，从而使得滚珠丝杠螺母的传动速度更高。

同时，滚珠丝杠螺母采用滚珠传动，滚珠之间的压力分布均匀，能够承受较大的载荷。

滚珠丝杠螺母在应用中具有很多优点，但也存在一些问题。

首先，滚珠丝杠螺母需要进行润滑，以确保滚珠的顺畅滚动。

其次，滚珠丝杠螺母在运动中会产生一定的噪音。

此外，滚珠丝杠螺母的制造和安装要求较高，需要保证螺杆和螺母的螺纹精度和配合精度。

总结起来，滚珠丝杠螺母是一种利用滚动摩擦实现转动到线性运动转化的传动装置。

它具有高效、精密、稳定的特点，广泛应用于机械设备中的位置调节、提升和传动等工作。

丝杠传动原理
丝杠传动是一种常见的机械传动方式，它利用螺纹副的原理将旋转运动转换为直线运动。

丝杠传动主要由丝杠、螺母和传动轴组成。

丝杠是一种螺纹形状的轴，通常是圆柱形状，其外表面上切割有螺纹。

螺母是一种与丝杠螺纹相配合的零件，通常是一个有内螺纹孔的零件。

传动轴是连接丝杠和输出装置的零件，一般情况下是将丝杠通过传动轴将直线运动转换为旋转运动。

丝杠传动的原理是通过螺纹副的摩擦力来实现旋转运动和直线运动之间的转换。

当驱动丝杠进行旋转运动时，螺纹副的摩擦力使得螺母产生与丝杠相反方向的直线运动。

由于螺纹的螺距，使得每转动一圈，螺纹副的直线运动距离相对较大。

丝杠传动具有传动精度高、刚性好、承载能力大等特点，广泛应用于各种机械设备中。

在各种工业设备、机床、自动化系统中，丝杠传动常用于实现位置调整、速度调整、力矩传递等功能。

需要注意的是，在实际应用中，丝杠传动还需要考虑动力传递效率、摩擦损失、传动精度的影响因素等问题。

此外，还需要根据具体应用场景选择合适的丝杠螺距、螺纹形状和材料，以满足传动需求。

丝杆传动原理丝杆传动是一种常见的机械运动传动方式，在机械制造中应用广泛。

它以丝杆为主转动件，通过丝杆的旋转来带动螺母等副转动件产生直线运动，从而实现机械元件的运动传递。

丝杆传动原理基于稳定的滑动摩擦或滚动摩擦，并以转动转换为直线运动。

丝杆是一种带有螺纹的长杆，螺纹可以是三角形、圆弧形或矩形等不同形状。

螺纹的尺寸和形状决定了丝杆传动的效率和精度。

丝杆的直径和螺距是丝杆传动的两个重要参数。

螺母是丝杆传动中的副转动件，其内部有与丝杆相匹配的螺纹结构，当丝杆转动时，螺母沿着丝杆的轴线移动或旋转，从而实现直线或旋转运动。

丝杆传动的两种常见结构形式为螺母滑动结构和滚珠螺丝杆结构。

在螺母滑动结构中，螺母表面与丝杆表面之间通过润滑剂实现滑动摩擦。

在这种结构中，当丝杆转动时，螺母沿着轴线移动，其运动过程中滑动摩擦会产生一定的摩擦力和热量，这些可能成为该传动形式的缺点。

滚珠螺丝杆结构则采用滚动摩擦代替滑动摩擦，从而减少了丝杆传动中的摩擦损失，提高了传动效率和精度。

滚珠螺丝杆结构的螺旋槽不再直接与螺母接触，而是安装在螺母内部，滚珠在其槽中滚动，从而实现直线或旋转运动。

丝杆传动的优点在于结构简单，便于维护，成本较低，适用于各种环境和应用场合。

在某些应用场合，如机床加工、自动控制等领域中，丝杆传动还具有极高的精度和可靠性，并建立了丰富的标准和规范。

丝杆传动的缺点在于传动效率相对较低，其精度和承载能力受直径和螺距的限制，而且经常需要润滑和维护。

此外，在高速运动或大负载情况下，丝杆传动可能产生撞击或失效。

总的来说，丝杆传动是一种非常实用的机械传动方式，应用广泛，有较低成本、简单维护、高精度、可靠性高等优点。

但因结构影响传动效率，在设计中需要考虑应用环境和条件。

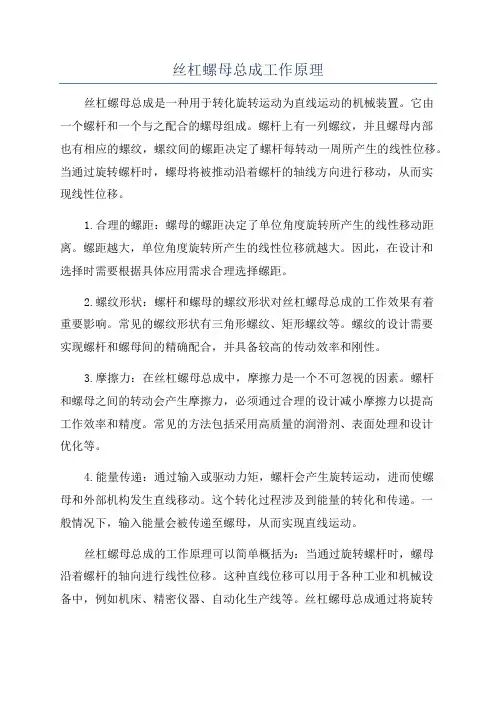

丝杠螺母总成工作原理丝杠螺母总成是一种用于转化旋转运动为直线运动的机械装置。

它由一个螺杆和一个与之配合的螺母组成。

螺杆上有一列螺纹，并且螺母内部也有相应的螺纹，螺纹间的螺距决定了螺杆每转动一周所产生的线性位移。

当通过旋转螺杆时，螺母将被推动沿着螺杆的轴线方向进行移动，从而实现线性位移。

1.合理的螺距：螺母的螺距决定了单位角度旋转所产生的线性移动距离。

螺距越大，单位角度旋转所产生的线性位移就越大。

因此，在设计和选择时需要根据具体应用需求合理选择螺距。

2.螺纹形状：螺杆和螺母的螺纹形状对丝杠螺母总成的工作效果有着重要影响。

常见的螺纹形状有三角形螺纹、矩形螺纹等。

螺纹的设计需要实现螺杆和螺母间的精确配合，并具备较高的传动效率和刚性。

3.摩擦力：在丝杠螺母总成中，摩擦力是一个不可忽视的因素。

螺杆和螺母之间的转动会产生摩擦力，必须通过合理的设计减小摩擦力以提高工作效率和精度。

常见的方法包括采用高质量的润滑剂、表面处理和设计优化等。

4.能量传递：通过输入或驱动力矩，螺杆会产生旋转运动，进而使螺母和外部机构发生直线移动。

这个转化过程涉及到能量的转化和传递。

一般情况下，输入能量会被传递至螺母，从而实现直线运动。

丝杠螺母总成的工作原理可以简单概括为：当通过旋转螺杆时，螺母沿着螺杆的轴向进行线性位移。

这种直线位移可以用于各种工业和机械设备中，例如机床、精密仪器、自动化生产线等。

丝杠螺母总成通过将旋转运动转化为直线运动，实现了力的传递和力的放大，从而极大地提高了工作效率和精度。

需要注意的是，丝杠螺母总成在工作过程中可能会存在一些问题，如松动、振动、磨损等。

因此，在设计和使用丝杠螺母总成时，需要合理选择和配置各个部件，以保证其工作的稳定性和寿命，并进行定期的维护和检修。

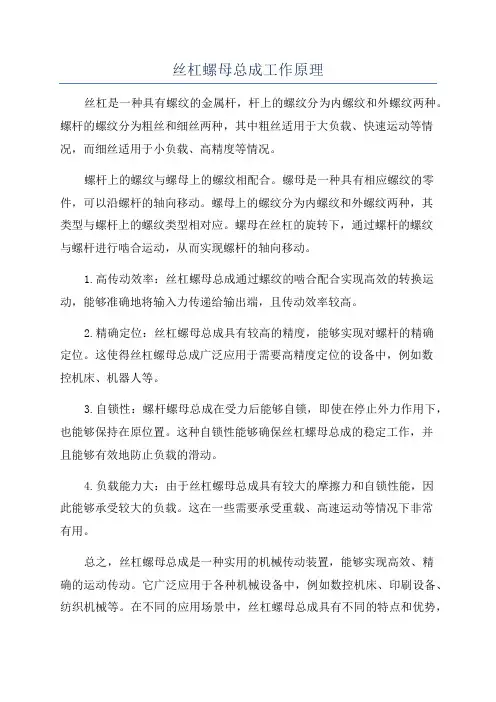

丝杠螺母总成工作原理
丝杠是一种具有螺纹的金属杆，杆上的螺纹分为内螺纹和外螺纹两种。

螺杆的螺纹分为粗丝和细丝两种，其中粗丝适用于大负载、快速运动等情况，而细丝适用于小负载、高精度等情况。

螺杆上的螺纹与螺母上的螺纹相配合。

螺母是一种具有相应螺纹的零件，可以沿螺杆的轴向移动。

螺母上的螺纹分为内螺纹和外螺纹两种，其
类型与螺杆上的螺纹类型相对应。

螺母在丝杠的旋转下，通过螺杆的螺纹
与螺杆进行啮合运动，从而实现螺杆的轴向移动。

1.高传动效率：丝杠螺母总成通过螺纹的啮合配合实现高效的转换运动，能够准确地将输入力传递给输出端，且传动效率较高。

2.精确定位：丝杠螺母总成具有较高的精度，能够实现对螺杆的精确
定位。

这使得丝杠螺母总成广泛应用于需要高精度定位的设备中，例如数
控机床、机器人等。

3.自锁性：螺杆螺母总成在受力后能够自锁，即使在停止外力作用下，也能够保持在原位置。

这种自锁性能够确保丝杠螺母总成的稳定工作，并
且能够有效地防止负载的滑动。

4.负载能力大：由于丝杠螺母总成具有较大的摩擦力和自锁性能，因
此能够承受较大的负载。

这在一些需要承受重载、高速运动等情况下非常
有用。

总之，丝杠螺母总成是一种实用的机械传动装置，能够实现高效、精
确的运动传动。

它广泛应用于各种机械设备中，例如数控机床、印刷设备、纺织机械等。

在不同的应用场景中，丝杠螺母总成具有不同的特点和优势，
但其工作原理始终是通过螺纹的配合运动来实现力的传递和工作效果的实现。

丝杠螺母机构又称螺旋传动机构。

它主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。

有以传递能量为主的(如螺旋压力机、千斤顶等)；也有以传递运动为主的如机床工作台的进给丝杠)；还有调整零件之问相对位置的螺旋传动机构等。

丝杠螺母机构有滑动摩擦机构和滚动摩擦机构之分。

滑动丝杠螺母机构结构简单，加工方便，制造成本低，具有自锁功能，但其摩擦阻力矩大、传动效率低(30％～40％)。

滚珠丝杠螺母机构虽然结构复杂、制造成本高，不能自锁，但其最大优点是摩擦阻力矩小、传动效率高(92％～98％)，精度高，系统刚度好，运动具有可逆性，使用寿命长，因此在机电一体化系统中得到大量广泛应用。

本节主要介绍滚珠丝杠螺母机构。

1．工作原理如图2—1所示，丝杠4和螺母1的螺纹滚道间置有滚珠2，当丝杠或螺母转动时，滚珠2沿螺纹滚道滚动，则丝杠与螺母之间相对运动时产生滚动摩擦，为防止滚珠从滚道中滚出，在螺母的螺旋槽两端设有回程引导装置3，如图2一la所示的反向器和图2—1b所示的挡珠器，它们与螺纹滚道形成循环回路，使滚珠在螺母滚道内循环。

2．传动形式根据丝杠和螺母相对运动的组合情况，其基本传动形式有如图2—2所示的四种类型。

(1)螺母固定、丝杠转动并移动如图2—2a所示，该传动形式因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。

但其轴向尺寸不宜太长，否则刚性较差。

因此只适用于行程较小的场合。

(2)丝杠转动、螺母移动如图2-2b所示，该传动形式需要限制螺母的转动，故需导向装置。

其特点是结构紧凑，丝杠刚性较好。

适用于工作行程较大的场合。

(3)螺母转动、丝杠移动如图2_2c所示，该传动形式需要限制螺母移动和丝杠的转动，由于结构较复杂且占用轴向空间较大，故应用较少。

(4)丝杠固定、螺母转动并移动如图2—2d所示，该传动方式结构简单、紧凑，但在多数情况下使用极不方便，故很少应用。

此外，还有差动传动方式，其传动原理如图2_3所示。

丝杠螺母简介丝杠螺母是一种常见的机械传动装置，主要用于线性运动控制。

它由螺杆和螺母两部分组成，通过螺杆的旋转使螺母在螺纹轴向上进行直线运动。

丝杠螺母广泛应用于数控机床、印刷机、木工机械等设备中。

结构和工作原理丝杠螺母的基本结构是由外螺纹的螺杆和内螺纹的螺母组成。

螺杆上的螺纹与螺母上的螺纹配合，通过同步旋转从而使螺母在轴向上移动。

丝杠螺母的工作原理是利用螺纹副的力学原理。

当螺杆旋转时，螺母沿着螺旋轴向进行直线运动。

当螺杆旋转1圈时，螺母的位移距离等于螺纹间距。

通过控制螺杆的旋转方向和速度，可以实现螺母的前后、上下、左右等不同方向的线性运动。

类型和应用领域根据螺杆和螺母的不同形式，丝杠螺母可以分为多种类型，常见的有以下几种：普通螺杆螺母普通螺杆螺母使用普通的螺纹轮廓，适用于速度较低、负载较轻的场合。

它们通常用于精密仪器和机械设备的进给机构中。

滚珠丝杠螺母滚珠丝杠螺母采用滚珠来减小摩擦和提高传动效率，具有高刚性、高速度和高负载能力的特点。

它们通常用于需要高精度、高速度和高负载的场合，如数控机床。

防尘丝杠螺母防尘丝杠螺母在螺纹表面加工了封闭型的防尘结构，能够有效地防止灰尘、润滑脂等杂质进入螺纹副，提高了丝杠螺母的使用寿命。

它们通常用于恶劣环境和特殊要求的场合。

丝杠螺母广泛应用于各种机械和设备中，包括数控机床、印刷机、木工机械、搬运装置等。

它们在提供精确直线运动的同时，同时能够承载较大的负载。

优点和局限性丝杠螺母作为一种机械传动装置，具有以下优点：1.精确性高：丝杠螺母通过螺杆和螺母的配合，能够实现较高的精确度和重复定位精度。

2.负载能力强：丝杠螺母能够承载较大的负载，同时还能提供较稳定的力和力矩输出。

3.传动效率高：某些类型的丝杠螺母采用滚珠传动结构，具有较高的传动效率和较低的摩擦损失。

然而，丝杠螺母也存在一些局限性：1.速度限制：普通螺杆螺母的速度较低，滚珠丝杠螺母虽然速度较高，但在高速运动时容易产生噪音和热量。

丝杆传动的原理与特点Screw drive, also known as screw-driven mechanics, is a form of mechanical motion transmission that converts rotational motion into linear motion using a screw. 丝杆传动，也称为螺旋传动机构，是一种利用螺旋转动将旋转运动转换为直线运动的机械传动形式。

This type of drive mechanism is commonly used in machinery and equipment where precise linear motion is required, such as in CNC machines, 3D printers, and lifting systems. 这种传动机构通常用于需要精确直线运动的机械设备，比如数控机床、3D打印机和升降系统。

The main principle behind screw drive is the conversion of torque from the rotational motion of the screw into linear force to move an attached load. 丝杆传动的主要原理是将螺钉的旋转运动转化为线性力以移动连接的负载。

This is achieved through the thread profile of the screw interacting with a complementary nut to translate the rotational movement into linear displacement. 这是通过丝杆的螺纹轮廓与互补螺母的相互作用，将旋转运动转化为线性位移来实现的。

The screw and nut are the key components of the screw drive system and are carefully designed to ensure high efficiency and precision in the transmission of motion. 螺杆和螺母是螺旋传动系统的关键组件，并经过精心设计，以确保在运动传输中高效和精确。

丝杆螺母传动滑差计算公式一、引言。

丝杆螺母传动是一种常见的机械传动方式，它通过丝杆和螺母之间的螺旋运动来实现力的传递和运动控制。

在实际应用中，由于各种因素的影响，丝杆螺母传动可能出现滑差现象，即螺母在丝杆上的滑动不稳定，影响了传动效率和精度。

因此，对丝杆螺母传动滑差的计算和分析显得十分重要。

二、丝杆螺母传动滑差计算公式。

在进行丝杆螺母传动滑差计算时，需要考虑多个因素的影响，包括丝杆和螺母的材料、表面处理、润滑方式等。

在此，我们将介绍一种常见的丝杆螺母传动滑差计算公式，以便工程师和研究人员在实际应用中进行参考和应用。

1. 基本参数。

在进行滑差计算之前，首先需要确定丝杆和螺母的基本参数，包括丝杆的直径d、螺距p和螺母的导程等。

这些参数将直接影响滑差的大小和传动的性能。

2. 摩擦系数。

摩擦系数是影响丝杆螺母传动滑差的重要因素之一。

在实际应用中，摩擦系数的大小受到多种因素的影响，包括材料、表面处理、润滑方式等。

一般来说，摩擦系数越大，滑差越小，传动效率越高。

3. 螺杆力。

螺杆力是指螺杆在传动过程中所受到的力。

在进行滑差计算时，需要考虑螺杆力对滑差的影响，以便更准确地预测滑差的大小。

4. 滑差计算公式。

根据以上基本参数和影响因素，可以得到丝杆螺母传动滑差的计算公式如下：滑差 = （π d ΔF）/（p μ）。

其中，π为圆周率，d为丝杆直径，ΔF为螺杆力的变化量，p为螺距，μ为摩擦系数。

三、应用举例。

为了更好地理解丝杆螺母传动滑差计算公式的应用，我们举一个简单的例子来说明。

假设一个丝杆的直径为20mm，螺距为5mm，摩擦系数为0.1，螺杆力的变化量为100N，代入上述公式可得滑差为：滑差 = （π 20 100）/（5 0.1） = 1257.14mm。

通过这个简单的例子，我们可以看到丝杆螺母传动滑差计算公式的应用方法，以及滑差的计算结果。

这个结果可以帮助工程师和研究人员更好地理解丝杆螺母传动滑差的影响因素和计算方法，从而更好地设计和优化传动系统。

滚珠丝杆螺母副工作原理滚珠丝杆螺母副是数控机床中回转运动转换为直线运动常用的传动装置。

它以滚珠的滚动代替丝杆螺母副中的滑动，摩擦力小，具有良好的性能。

1.组成及工作原理：·组成：主要由丝杆、螺母、滚珠和滚道（回珠器）、螺母座等组成。

·工作原理：在丝杆和螺母上加工有弧行螺旋槽，当它们套装在一起时便形成螺旋滚道，并在滚道内装满滚珠。

而滚珠则沿滚道滚动，并经回珠管作周而复始的循环运动。

回珠管两端还起挡珠的作用，以防滚珠沿滚道掉出。

2．特点：·传动效率高：机械效率可高达92%~98%。

·摩擦力小：主要是用滚珠的滚动代替了普通丝杆螺母副的滑动。

·轴向间隙可消除：也是由于滚珠的作用，提高了系统的刚性。

经预紧后可消除间隙。

·使用寿命长、制造成本高：主要采用优质合金材料，表面经热处理后获得高的硬度。

3．滚珠丝杆螺母副的消隙·双螺母垫片调隙：滚珠丝杆螺母副采用双螺母结构（类似于齿轮副中的双薄片齿轮结构）。

通过改变垫片的厚度使螺母产生轴向位移，从而使两个螺母分别与丝杆的两侧面贴合。

当工作台反向时，由于消除了侧隙，工作台会跟随CNC的运动指令反向而不会出现滞后。

·双螺母螺纹调隙：图示为利用两个锁紧螺母调整预紧力的结构。

两个工作螺母以平键与外套相联，其中右边的一个螺母外伸部分有螺纹。

当两个锁紧螺母转动时，正是由于平键限制了工作螺母的转动，才使得带外螺纹的工作螺母能相对于锁紧螺母轴向移动。

间隙调整好后，对拧两锁紧螺母即可。

结构紧凑，工作可靠，应用较广。

·双螺母齿差调隙：在两个工作螺母的凸缘上分别切出齿数为Z 1、Z 2的齿轮，且Z 1、Z 2相差一个齿，即：112=−Z Z 两个齿轮分别与两端相应的内齿圈相啮合，内齿圈紧固在螺母座上。

设其中的一个螺母Z 1转过一个齿时，丝杆的轴向移动量为为S 1，则有：11:1:S T Z = 则11Z TS =如果两个齿轮同方向各转过一个齿，则丝杆的轴向位移为：212121Z Z T Z T Z T S S S =−=−=Δ例：当Z 1=99，Z 2=100时，m S μ1≈Δ。
