2015级化工设备机械基础试卷A

化工机械基础考试题目及答案.doc一、单项选择题（每题2分，共20分）1. 化工设备中，承受内压的容器称为（）。

A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：B2. 化工设备中，承受外压的容器称为（）。

A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：A3. 化工设备的设计压力通常是指（）。

A. 设备的最高工作压力B. 设备的最低工作压力C. 设备的工作压力范围D. 设备的工作压力的平均值答案：A4. 化工设备的设计温度是指（）。

A. 设备的最高工作温度B. 设备的最低工作温度C. 设备的工作温度范围D. 设备的工作温度的平均值答案：A5. 化工设备中，承受真空的容器称为（）。

A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：D6. 化工设备中，承受常压的容器称为（）。

A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：C7. 化工设备的设计温度通常是指（）。

A. 设备的最高工作温度B. 设备的最低工作温度C. 设备的工作温度范围D. 设备的工作温度的平均值答案：A8. 化工设备中，承受负压的容器称为（）。

A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：D9. 化工设备的设计压力和设计温度是（）。

A. 设备的最高工作压力和最高工作温度B. 设备的最低工作压力和最低工作温度C. 设备的工作压力范围和工作温度范围D. 设备的工作压力的平均值和工作温度的平均值答案：A10. 化工设备中，承受正压的容器称为（）。

A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：B二、多项选择题（每题3分，共30分）11. 化工设备的设计参数包括（）。

A. 设计压力B. 设计温度C. 设计容积D. 设计流量答案：A, B12. 化工设备承受的压力类型包括（）。

A. 内压B. 外压C. 常压D. 真空答案：A, B, C, D13. 化工设备的设计温度和工作压力是（）。

一、问答题(共3小题,每小题12分,共36分)。

不同类型的化工设备虽然其服务对象不同、操作条件各异、结构形式多样，但大多都是含有一个能承受压力且容积达到一定数值的密闭容器。

按照中国《压力容器安全技术监察规程》的有关规定，若密闭容器同时具备以下条件即可视为压力容器。

（2分）(1)最高工作压力大于或等于0.1MPa(不含液柱压力)。

（2分）(2)内直径(非圆形截面指断面最大尺寸)大于或等于0.15m，且容积大于或等于0.025m3。

（2分）(3)介质为气体、液化气体或最高工作温度等于标准沸点的液体。

（2分）从形状来看，压力容器主要有圆筒形、球形和矩形三种。

其中，矩形容器由平板焊成，但承压能力差，因此，多用作小型常压储槽。

球形容器，由于制造上的原因，通常也用作有一定压力的大中型储罐。

而对于圆筒形容器，由于制造容易、安装内件方便、承压能力较强，故在工业生产中应用最广。

（2分）压力试验有液压试验和气压试验两种。

一般采用液压试验，对于不适合进行液压试验的容器，例如，容器内不允许有微量残留液体，或由于结构原因不能充满液体的容器，如高塔，液压试验时液体重力可能超过基础承受能力等，可采用气压试验。

（2分）（1）液压试验液压试验是将液体注满容器后，再用泵逐步增压到试验压力，检验容器的强度和致密性。

试验必须用两个量程相同并经过校正的压力表，压力表的量程在试验压力的2倍左右为宜，但不应低于1.5倍和高于4倍的试验压力。

（2分）试验介质及要求供试验用的液体一般为洁净的水，需要时也可采用不会导致发生危险的其他液体。

试验时液体的温度应低于其闪点或沸点。

奥氏体不锈钢制容器用水进行液压试验后，应将水渍清除干净，当无法达到这一要求时，应控制水的氯离子含量不超过25mg／L。

（2分）碳素钢、16MnR和正火15MnVR钢容器液压试验时，液体温度不得低于5℃；其他低合金钢容器，试验时液体温度不得低于15℃。

如果由于板厚等因素造成材料无延性转变温度升高，则需相应提高试验液体温度；其他钢种容器液压试验温度按图样规定。

题1图 题5图一、填空题（共4小题，每空1分，共计10分）1．一阶梯杆如图所示，AB 段横截面面积为：A 1=100mm 2，BC 段横截面面积为A 2=180mm 2，则AB 段杆横截面上的正应力为 80 Mpa ，BC 段杆横截面上的正应力为 83.3 Mpa 。

2．当圆截面梁的直径增加一倍时，梁的强度是原梁的 8 倍。

3．低碳钢拉伸过程中可分为 弹性阶段 、 屈服阶段 、 强化阶段 和局部变形阶段。

4．边缘应力的特性主要为 局部性 、 自限性 。

5．如图所示回转薄壳，中心线为回转轴，A 点的第一曲率半径是 R ，第二曲率半径是R+a/sin θ（或AK 2） 。

二、选择题（共10小题，每题2分，共计20分） 1．直杆受扭转力偶作用，如图1所示，在截面1-1和2-2处的扭矩为（ B ）。

A ．T 1 =25 m kN ⋅；T 2 =5m kN ⋅； Ｂ．T 1 =25m kN ⋅；T 2 =－5m kN ⋅；Ｃ．T 1 =35m kN ⋅；T 2 =－5m kN ⋅； Ｄ．T 1 =－25m kN ⋅；T 2 =5m kN ⋅。

2．简支梁受集中力偶Mo 作用，如图2所示。

以下结论错误的是（ C ）。

A. b =0时， 弯矩图为三角形；B. a =0时，弯矩图为三角形；C. 无论C 在何处，最大弯矩必为Mo ； D ．无论C 在何处，最大弯矩总在C 处。

3．截面上内力的大小：（ C ）。

A ．与截面的尺寸和形状有关；B ．与截面的尺寸有关，但与截面的形状无关；C ．与截面的尺寸和形状无关； Ｄ．与截面的尺寸无关，但与截面的形状有关。

4．下列常用压力容器封头，根据受力情况，从好到差依次排列次序为（ B ）。

A ．椭圆形、半球形、碟形、锥形、平盖；B ．半球形、椭圆形、碟形、锥形、平盖；C ．半球形、碟形、椭圆形、、锥形、平盖D ．碟形、半球形、椭圆形、、锥形、平盖5． 对于铁基合金，其屈服点随着温度的升高而（ C ）。

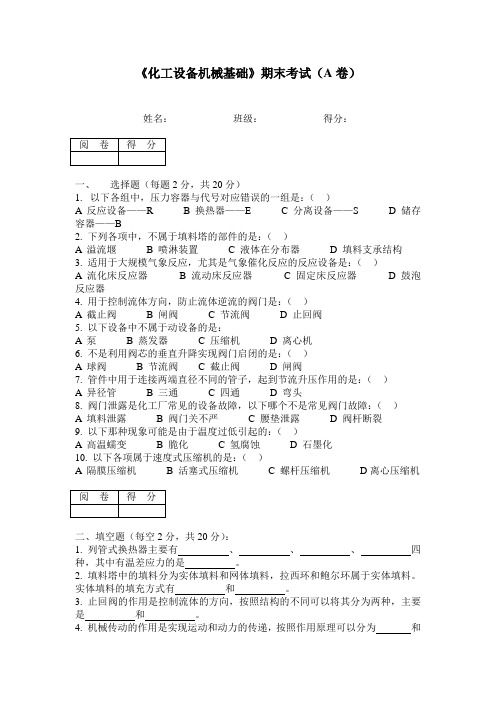

《化工设备机械基础》期末考试（A卷）姓名：班级：得分：一、选择题（每题2分，共20分）1.以下各组中，压力容器与代号对应错误的一组是：（）A 反应设备——RB 换热器——EC 分离设备——SD 储存容器——B2. 下列各项中，不属于填料塔的部件的是：（）A 溢流堰B 喷淋装置C 液体在分布器D 填料支承结构3. 适用于大规模气象反应，尤其是气象催化反应的反应设备是：（）A 流化床反应器B 流动床反应器C 固定床反应器D 鼓泡反应器4. 用于控制流体方向，防止流体逆流的阀门是：（）A 截止阀B 闸阀C 节流阀D 止回阀5. 以下设备中不属于动设备的是：A 泵B 蒸发器C 压缩机D 离心机6. 不是利用阀芯的垂直升降实现阀门启闭的是：（）A 球阀B 节流阀C 截止阀D 闸阀7. 管件中用于连接两端直径不同的管子，起到节流升压作用的是：（）A 异径管B 三通C 四通D 弯头8. 阀门泄露是化工厂常见的设备故障，以下哪个不是常见阀门故障：（）A 填料泄露B 阀门关不严C 腰垫泄露D 阀杆断裂9. 以下那种现象可能是由于温度过低引起的：（）A 高温蠕变B 脆化C 氢腐蚀D 石墨化10. 以下各项属于速度式压缩机的是：（）A 隔膜压缩机B 活塞式压缩机C 螺杆压缩机D离心压缩机二、填空题（每空2分，共20分）：1. 列管式换热器主要有、、、四种，其中有温差应力的是。

2. 填料塔中的填料分为实体填料和网体填料，拉西环和鲍尔环属于实体填料。

实体填料的填充方式有和。

3. 止回阀的作用是控制流体的方向，按照结构的不同可以将其分为两种，主要是和。

4. 机械传动的作用是实现运动和动力的传递，按照作用原理可以分为和啮合传动两大类。

常见的机械传动有、、等。

5. 轴是机械传动系统中的常用的支承零件，按照其外形可以分为直轴和曲轴，直轴又可以分为和两种。

6. 轴与轴毂之间的周向固定成为轴毂连接。

轴毂连接的种类以最为常见。

7. 泵是用于输送液体和使液体升压的设备，按照其作用原理大致可将其分为和两大类，二者最常见的是柱塞泵和离心泵。

化工设备机械基础试题库（附参考答案）一、单选题（共10题，每题1分，共10分）1、设计一容器，已知计算厚度8.5mm,腐蚀裕量1Omnb钢板负偏差0.3mm,其筒体名义厚度6n=（）mmA、11B、9.8C、10D、9.5正确答案：C2、填料塔中安装在填料层的底部,作用是防止填料穿过其而落下、支承操作时填料层的重量、保证足够的开孔率、使气液两相能自由通过的是（）A、填料的支承装置B、填料C、液体分布器D、填料限位器正确答案：A3、设计一容器，若工作压力为2MPa,若容器顶部装有爆破片，则其计算压力PC=（）MPaoA、2.30B、3.00C、3.25D、3.50正确答案：D4、一内压容器，计算压力为0.85MPa,设计温度为50℃；圆筒内径Di=1200mm,对接焊缝采用双面全熔透焊接接头，并进行局部无损检测；工作介质无毒性，非易燃，但对碳素钢、低合金钢有轻微腐蚀，腐蚀速率K≤0.1mm∕a,设计寿命B=20年。

采用Q235-C作为圆筒材料，钢板厚度为3"16mm时，Q235-C的[o]t=120MPa,查GB/T3274,钢板为7.5~25mm时∖C1=0.8mmo则设计厚度为（）mm。

（注:计算结果小数点后保留两位）A、5.02B、7.02C、5.20D、6.205、有关TSG21《固定式压力容器安全技术监察规程》适用的压力说法正确的是：（）A、工作压力大于IMPaB、工作压力大于等于IMPaC、工作压力大于等于0.IMPaD、工作压力大于0.01MPa正确答案：C6、设计一容器，已知计算厚度8.5mm,腐蚀裕量1.0mm,钢板负偏差0.3mm,其筒体有效厚度δ=（）mmeA、9.8B、10C、9.5D、8.7正确答案：D7、直径较大的板式塔,为便于制造、安装、检修，可将塔盘板分成数块,通过（）送入塔内，装在焊于塔体内壁的塔盘支承件上。

A、接管B、检查孔C、手孔D、人孔正确答案：D8、填料塔中将液相加料及回流液均匀地分布到填料表面的是（）A、填料限位器B、填料的支承装置C、填料D、液体分布器正确答案：D9、常见的管壳式换热器和板式换热器属于以下哪种类型的换热器：（）A、直接接触式换热器B、间壁式换热器C、中间载热体式换热器D、蓄热式换热器10、球壳的中径D为60Omnb壁厚为8ι≡ι其第一曲率半径为（）mm°A、296B、300C、304D、8正确答案：B二、判断题（共90题，每题1分，共90分）1、浮头式换热器中两端管板中只有一端与壳体固定，另一端可相对壳体自由移动，称为浮头。

姓名 学号 订 线 答案一、选择题1.B2.B3.A4.A5. D6.C7.C8.C9.A 10.A二、填空题1.浮头式 填料函式 U 形管式2.拉西环 鲍尔环 鞍形填料 阶梯环3.模数相同 齿形角相同4.法兰连接 螺纹连接 焊接 承插连接5.流堰 降液管 受液盘6.蛇管式 夹套式7.桨式 锚式 框式 推进式 （涡轮式） 8.箱式炉 立式炉 圆管炉 （大型方炉）9.螺栓连接 双头螺柱连接 螺钉连接 紧定螺钉连接 10.齿面磨损 齿面点饰 齿面胶合 轮齿折断 11.挤压破碎 弯曲破碎 冲击破碎 磨碎 12.旋回破碎机 辊式破碎机 球磨机 三、简答题1.折流板有两个作用，一是支承管子，二是增加流体的湍流程度，提高换热效果。

分为单弓形、双弓形和三弓形三种。

2.当活塞1在外力作用下从左向右移动时，泵内的容积增加，压力降低。

当压力降到低于吸液管的压力时，吸入阀6被推开，液体进入吸液管，进而经过吸入阀，被吸入泵体内，而排出阀4则被泵体外的液体压紧而关闭。

当活塞1向左移动时，泵体内的液体受到挤压，压力逐渐增高并顶开排出阀4将液体排出泵外，吸入阀6则被泵内的液体压紧而关闭。

活塞往复运动一次，完成一个吸入和排出过程，称为一个循环。

姓名 学号 订 线 3. 四、计算题i=z 2/z 1得z 2=20×4=80 d1+d2=m(z 1+z 2)=400×2=800模数m=800/100=8mm 分度圆直径d1=m×z 1=10×20=200mmd2=m×z 2=10×80=800mm。

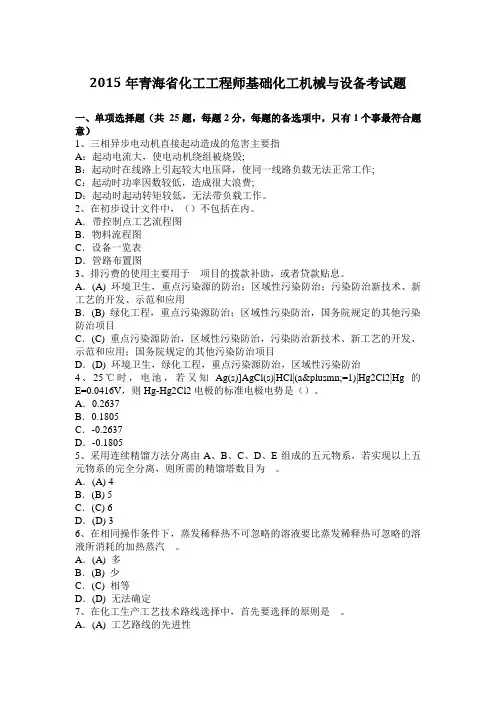

2015年青海省化工工程师基础化工机械与设备考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有1个事最符合题意）1、三相异步电动机直接起动造成的危害主要指____A：起动电流大，使电动机绕组被烧毁;B：起动时在线路上引起较大电压降，使同一线路负载无法正常工作;C：起动时功率因数较低，造成很大浪费;D：起动时起动转矩较低，无法带负载工作。

2、在初步设计文件中，（）不包括在内。

A．带控制点工艺流程图B．物料流程图C．设备一览表D．管路布置图3、排污费的使用主要用于__项目的拨款补助，或者贷款贴息。

A．(A) 环境卫生，重点污染源的防治；区域性污染防治；污染防治新技术、新工艺的开发、示范和应用B．(B) 绿化工程，重点污染源防治；区域性污染防治，国务院规定的其他污染防治项目C．(C) 重点污染源防治，区域性污染防治，污染防治新技术、新工艺的开发、示范和应用；国务院规定的其他污染防治项目D．(D) 环境卫生，绿化工程，重点污染源防治，区域性污染防治4、25℃时，电池，若又知Ag(s)]AgCl(s)|HCl|(a±=1)|Hg2Cl2|Hg的E=0.0416V，则Hg-Hg2Cl2电极的标准电极电势是（）。

A．0.2637B．0.1805C．-0.2637D．-0.18055、采用连续精馏方法分离由A、B、C、D、E组成的五元物系，若实现以上五元物系的完全分离，则所需的精馏塔数目为__。

A．(A) 4B．(B) 5C．(C) 6D．(D) 36、在相同操作条件下，蒸发稀释热不可忽略的溶液要比蒸发稀释热可忽略的溶液所消耗的加热蒸汽__。

A．(A) 多B．(B) 少C．(C) 相等D．(D) 无法确定7、在化工生产工艺技术路线选择中，首先要选择的原则是__。

A．(A) 工艺路线的先进性B．(B) 工艺技术路线的可靠性C．(C) 工艺路线经济的合理性D．(D) 工艺路线先进性及经济合理性8、两个电阻，当它们并联时的功率比为169，若将它们串联，则两电阻上的功率比将是____A：43;B：916;C：34;D：1699、精馏塔中由塔顶向下的第n-1、n、n+1层塔板，其气相组成关系为__。

4.按故障发生的时间故障不包括（）A.早发性故障B.潜在故障C.突发性故障D.渐进性故））设备壳体的裂缝）自然机械除垢法喷砂除垢法）D.腐蚀磨损）A.初磨阶段B.稳定磨损阶段C.中磨阶段D.剧烈磨损阶段10.按磨损时间，磨损分为（ ）A.磨料磨损B.振动磨损C.疲劳磨损D.事故磨损 11.A ．致命故障B.12.A. 外观作用 B.13.A.液体 B.14.A. 滴油润滑 B. 15.A.填料泄漏 B.二、填空题：（每空11、离心机主要有 ， 两大类。

2、齿轮失效的形式有 ， ， ， 四种。

四、判断题：（10分）1、对压力容器的安全使用没有要求（）2、设备润滑管理的内容是定点、定质、定量（）3、设备维护保养形式有四级（）45678910五、简答题：（每题51.2.3.4、列管式换热器的类型及无温差应力的是哪些？六、论述题（10分）试论述如何进行换热器的操作维护七、计算题：（10分）a=200mm,传动比i=4，答案（A卷）B8、B9、C10、D11、C12、4、容积泵、叶片泵5、滚动轴承、滑动轴承6、摩擦传动、啮合传动、V带传动、平带传动、同步带传三、名词解释1.重要环节2.A表示产品等级为A的的汉语拼音3.0表示碳含量小于四、判断题：××√√√××五、简答题：1.检修计划1.（装置）和单体设备的大、中、小修理。

2.设备的小修，是对易损件或设备一般缺陷进行维护性的检查和修理，以保证设备的正常运行。

(1)检查紧固零件。

(2)检查调整零件。

(3)检查润滑及冷却系统。

(4)检查(6)研磨或更(1)(3)修理或更(5)校正或更换磨损部件、管(一保)、设备的润滑和定期加油换油、预防性试验、定期调整精度和设备的二、三级保养。

维护保养的好备直接影响到设备的运作情况、产品的质量及企业的生产效率动;2.实施第一条加强设备密封管理和"创建无泄漏企业"活3、1、检查)。

《化工设备机械基础》试卷（A）班级学号姓名得分一、填空题（每空0.5分，共20分）1、机械传动按其工作原理可分为和两大类，机械传动的作用有、。

2、常用的减速器类型有、、和。

3、换热器出现腐蚀的原因有、、和。

4、压力容器的安全附件有、、、和。

5、说明下列碳钢、合金钢牌号的意义：20 20RQ235 16Mn1Cr18Ni9Ti 0Cr13７、根据磨损产生的原因和磨损过程的本质，可分为、、和根据磨损延长时间的长短，可分为和。

根据磨损的规律，可将磨损分为、和三个阶段。

８、润滑油的润滑形式有、、和。

９、根据腐蚀的机理，可将腐蚀分为、。

常用的防腐措施有、。

二、选择题（每题2分，共３０分）1、传动比（i ）是机械传动一项很重要的参数，减速传动的传动比应――――――( )A、i ＜1B、i ＝1C、i ＞12、键联接是常见的轴毂联接，下列哪一种键联接传载大―――――――――――――( )A、平键联接B、半月键联接C、楔键联接3、被联接件之一较厚，不宜制作通孔，需经常拆卸，宜采用――――――――－――( )A、螺栓联接B、双头螺柱联接C、螺钉联接4、带传动靠来传递运动和动力的。

――――――――――――――――( )A、主轴的动力B、主动轮的转矩C、带与带轮间的摩擦力5、渐开线上任一点的法线必与基圆―――――――――――――――――――――――( )A、相离B、相切C、相交6、我国规定标准渐开线齿轮基圆上的压力角为――――――――――――――――――( )A、18°B、20°C、22°7、在螺纹联接的防松方法中，弹簧垫圈属于防松。

――――－―――――――( )A、利用摩擦B、利用机械C、永久8、在带传动中，当传递的功率一定时，若带速降低，则传递的圆周力就，就容易发生打滑。

―――――――――――――――――――――――――――――――――( )A、减小`B、明显地减小C、增大9、普通平键是依靠键的传递扭矩的。

化工设备机械基础试卷附答案1.一阶梯杆的AB段横截面面积为100mm2，BC段横截面面积为180mm2.则AB段杆横截面上的正应力为80MPa，BC 段杆横截面上的正应力为83.3MPa。

2.当圆截面梁的直径增加一倍时，梁的强度将增加8倍。

3.低碳钢拉伸过程可分为弹性阶段、屈服阶段、强化阶段和局部变形阶段。

4.边缘应力的特性主要表现为局部性和自限性。

5.在回转薄壳中心线为回转轴的情况下，点A的第一曲率半径为R，第二曲率半径为R+a/sinθ（或AK2）。

二、选择题1.直杆受扭转力偶作用，如图1所示，在截面1-1和2-2处的扭矩为T1=25kN·m，T2=－5kN·m。

2.简支梁受集中力偶Mo作用，如图2所示。

以下结论错误的是：无论C在何处，最大弯矩必为Mo。

3.截面上内力的大小与截面的尺寸和形状无关。

4.常用压力封头的受力情况从好到差依次排列为：半球形、椭圆形、碟形、锥形、平盖。

5.对于铁基合金，其屈服点随着温度的升高而降低。

6.当焊接接头结构形式一定时，焊接接头系数随着检测比率的增加而增大。

7.工程上把δ/Di＞0.1的圆筒称为厚壁圆筒。

8.不属于立式的支座是：支撑环和支撑脚。

题目：计算杆件变形、设计传动轴直径、讨论外伸梁的放置方式解题过程：1.计算杆件变形给定参数：长度l=0.1m，弹性模量E=200GPa，截面积A=300mm²，轴力FAB35kN，FBC27kN，FCD27kN。

首先画出轴力图，然后根据杆件的受力情况，分别计算出各段的轴力大小。

接下来，计算杆件的总变形，公式为Δl=Δl ABΔlBCΔlCD其中ΔlABΔlBCΔlCD分别代表各段的变形量。

最后，代入公式计算即可得到杆件的变形量，约为0.032mm。

2.设计传动轴直径给定参数：n=300r/min，输入力矩MC955N·m，输出力矩MA159.2N·m，MB318.3N·m，MD477.5N·m，材料G=80GPa，[]=40MPa，[]=1/m。
