《化工设备设计机械基础》课程试卷

化工设备机械基础试题库（附答案）一、单项选择题（每题2分，共40分）1. 下列哪种材料属于金属材料？A. 塑料B. 玻璃C. 钢铁D. 橡胶答案：C2. 下列哪种泵适用于输送腐蚀性介质？A. 离心泵B. 轴流泵C. 混流泵D. 隔膜泵答案：D3. 压缩机的主要作用是什么？A. 使气体压力升高B. 使气体温度升高C. 使气体体积缩小D. 使气体速度增加答案：A4. 下列哪种阀门主要用于切断介质的流动？A. 截止阀B. 球阀C. 蝶阀D. 闸阀答案：A5. 下列哪种容器适用于储存易燃易爆气体？A. 敞口容器B. 压力容器C. 真空容器D. 绝热容器答案：B6. 下列哪种装置用于防止容器内压力超过规定值？A. 安全阀B. 爆破片C. 压力表D. 气密性试验装置答案：A7. 下列哪种传感器主要用于检测液位？A. 温度传感器B. 压力传感器C. 液位传感器D. 流量传感器答案：C8. 下列哪种减速机适用于高速、高扭矩的传动？A. 平行轴减速机B. 圆柱齿轮减速机C. 蜗轮减速机D. 行星减速机答案：D9. 下列哪种联轴器具有补偿两轴线相对误差的能力？A. 刚性联轴器B. 弹性联轴器C. 齿轮联轴器D. 锥齿轮联轴器答案：B10. 下列哪种润滑方式适用于高速、高精度传动装置？A. 油浴润滑B. 飞溅润滑C. 压力润滑D. 手动润滑答案：C二、多项选择题（每题4分，共40分）1. 化工设备中常用的金属材料有（）。

A. 塑料B. 钢铁C. 铝及铝合金D. 铜及铜合金答案：BCD2. 离心泵的主要性能参数有（）。

A. 流量B. 扬程C. 功率D. 转速答案：ABCD3. 压缩机的分类包括（）。

A. 往复式压缩机B. 轴流式压缩机C. 混流式压缩机D. 螺杆式压缩机答案：ABD4. 常用阀门的分类包括（）。

A. 截止阀B. 球阀C. 蝶阀D. 闸阀答案：ABCD5. 压力容器的分类包括（）。

A. 敞口容器B. 压力容器C. 真空容器D. 绝热容器答案：BC6. 常用传感器的作用包括（）。

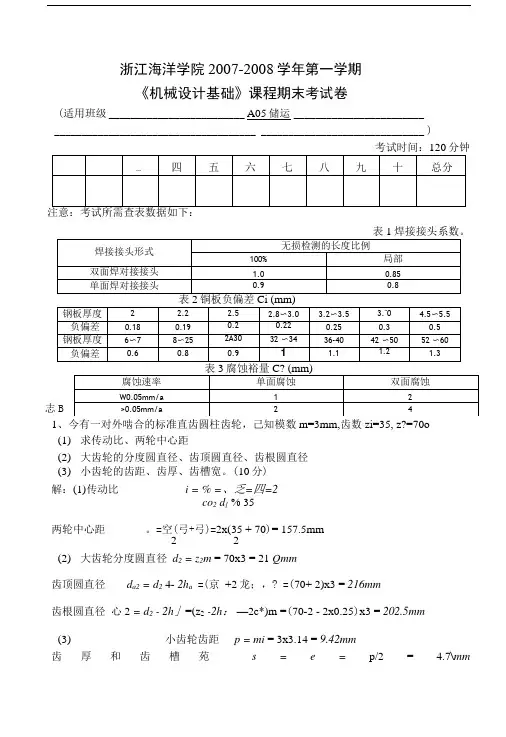

浙江海洋学院2007-2008学年第一学期《机械设计基础》课程期末考试卷(适用班级 _________________________ A05储运 _____________________________________________________________ ______________________________ )考试时间：120分钟注意：考试所需查表数据如下：表1焊接接头系数。

表2铜板负偏差Ci (mm)表3腐蚀裕量C? (mm)1、今有一对外啮合的标准直齿圆柱齿轮，己知模数m=3mm,齿数zi=35, z?=70o(1) 求传动比、两轮中心距(2) 大齿轮的分度圆直径、齿顶圆直径、齿根圆直径(3) 小齿轮的齿距、齿厚、齿槽宽。

(10分)解：(1)传动比 i = % =、乏=四=2co 2 d { % 35两轮中心距。

=空(弓+弓)=2x(35 + 70)= 157.5mm2 2 (2) 大齿轮分度圆直径 d 2 = z 2m = 70x3 = 21 Qmm齿顶圆直径 d a2 = d 2 4- 2h a =(京 +2龙；，? =(70+ 2)x3 = 216mm齿根圆直径 心2 = d 2 - 2h 」=(z 2 -2h ： —2c*)m =(70-2 - 2x0.25)x3 = 202.5mm(3)小齿轮齿距 p = mi = 3x3.14 = 9.42mm 齿厚和齿槽苑 s = e = p/2 = 4.7\mm 志B2、己知DN2000的内压薄壁圆筒，用来装氮气，筒体壁厚5 n=22mm,筒体承 受的最大应力130MPa,双面对接焊缝，局部探伤，试求该圆筒最大允许工作 压力。

（10分） 解：已知Di=2000mm,筒体壁厚8 n=22mm,筒体承受的最大应力［。

］ =130MPa,焊接接头系数6=0.85,壁厚附加量C=0.8+l=l.8mm 。

根据内压薄壁圆筒最大允许工作压力公式：［］=2旧］'。

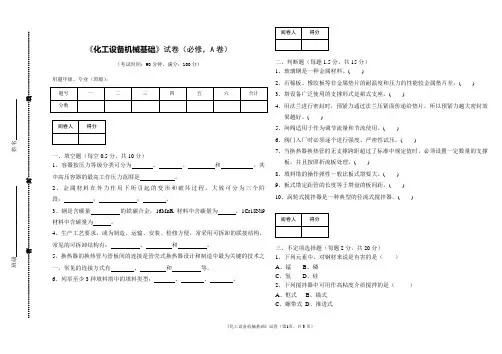

《化工设备机械基础》试卷（必修，A卷）（考试时间：90分钟，满分：100分）用题年级、专业（班级）：一、填空题（每空0.5分，共10分）1、容器按压力等级分类可分为、、和。

其中高压容器的最高工作压力范围是。

2、金属材料在外力作用下所引起的变形和破坏过程，大致可分为三个阶段：；；。

3、钢是含碳量的铁碳合金，16MnR材料中含碳量为，1Cr18Ni9材料中含碳量为。

4、生产工艺要求，或为制造、运输、安装、检修方便，常采用可拆卸的联接结构。

常见的可拆卸结构有：、和。

5、换热器的换热管与管板间的连接是管壳式换热器设计和制造中最为关键的技术之一，常见的连接方式有、和等。

6、列举至少3种填料塔中的填料类型：、、。

二、判断题（每题1.5分，共15分）1、玻璃钢是一种金属材料。

()2、石棉板、橡胶板等非金属垫片的耐温度和压力的性能较金属垫片差。

( )3、塔设备广泛使用的支撑形式是裙式支座。

( )4、用法兰进行密封时，预紧力通过法兰压紧面传递给垫片，所以预紧力越大密封效果越好。

( )5、闸阀适用于作为调节流量和节流使用。

( )6、阀门入厂时必须逐个进行强度、严密性试压。

( )7、当换热器换热管的无支撑跨距超过了标准中规定值时，必须设置一定数量的支撑板，并且按照折流板处理。

( )8、填料塔的操作弹性一般比板式塔要大。

( )9、板式塔定距管的长度等于塔盘的板间距。

( )10、涡轮式搅拌器是一种典型的径流式搅拌器。

( )三、不定项选择题（每题2分，共20分）1、下列元素中，对钢材来说是有害的是（）A、锰B、磷C、氢D、硅2、下列搅拌器中可用作高粘度介质搅拌的是（）A、框式B、锚式C、螺带式D、推进式3、金属垫片一般是用（）材质制造。

A、不锈钢B、软铝C、紫铜D、蒙乃尔合金4、安全阀进行调校时，当设计无要求时，其起跳压力可设为工作压力的（）倍。

A、0.9B、1.1C、1.5D、25、公称压力为0.25MPa的Q235材质法兰，其在200摄氏度时的最大允许工作压力应（）0.25MPa。

题号-一一-二二-三四总分总分10 20 10 60 100得分一、填空题（共4小题，每空1分，共计10分）1.一阶梯杆如图所示， AB段横截面面积为：Ai=100mrH BC段横截面面积为 A=180mm贝U AB段杆横截面上的正应力为 _80_Mpa , BC段杆横截面上的正应力为 _83.3_Mpa 。

2 •当圆截面梁的直径增加一倍时，梁的强度是原梁的_8 _______ 倍。

3 •低碳钢拉伸过程中可分为 _弹性阶段_、_屈服阶段_、—强化阶段_和局部变形阶段。

4 •边缘应力的特性主要为 _局部性_、_自限性_。

5.如图所示回转薄壳，中心线为回转轴，A点的第一曲率半径是 _R _____________ ，第二曲率半径是二、选择题（共10小题，每题2分，共计20分）题5图1•直杆受扭转力偶作用，如图1所示，在截面1-1和2-2处的扭矩为（B ）。

A. T =25 kN m ; T2 =5kN m ;B. T1 =25 kN m ; T2 =- 5 kN m ;C. T1 =35kN m ; T2 =- 5kN m ；D. T1 =- 25 kN m ; T2 =5 kN m。

2 .简支梁受集中力偶Mo作用，如图2所示。

以下结论错误的是（ C ）。

A. b =0时，弯矩图为三角形；B. a =0时，弯矩图为三角形；C.无论C在何处，最大弯矩必为Mo D .无论C在何处，最大弯矩总在 C处。

3 .截面上内力的大小：（C ）。

A.与截面的尺寸和形状有关；B.与截面的尺寸有关，但与截面的形状无关；C.与截面的尺寸和形状无关；D.与截面的尺寸无关，但与截面的形状有关。

4 .下列常用压力容器封头，根据受力情况，从好到差依次排列次序为（ B ）。

A.椭圆形、半球形、碟形、锥形、平盖； B .半球形、椭圆形、碟形、锥形、平盖；C.半球形、碟形、椭圆形、、锥形、平盖 D .碟形、半球形、椭圆形、、锥形、平盖5.对于铁基合金，其屈服点随着温度的升高而（ C ）。

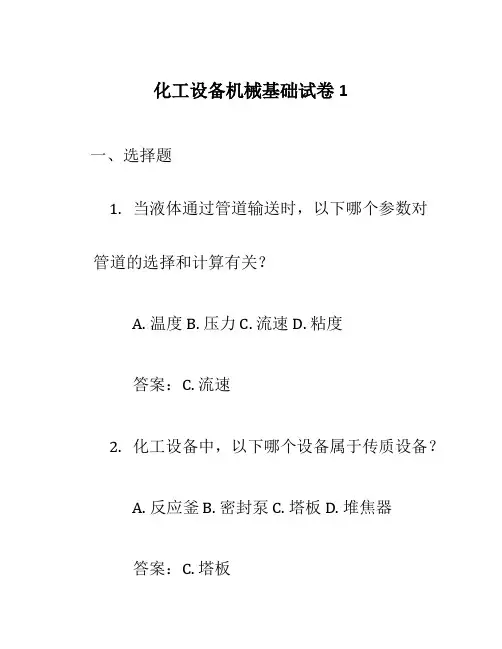

化工设备机械基础试卷1一、选择题1.当液体通过管道输送时，以下哪个参数对管道的选择和计算有关？A. 温度B. 压力C. 流速D. 粘度答案：C. 流速2.化工设备中，以下哪个设备属于传质设备？A. 反应釜B. 密封泵C. 塔板D. 堆焦器答案：C. 塔板3.下列化工设备中，哪个是用来对气体进行液体分离的设备？A. 分离器B. 过滤器C. 混合器D. 搅拌器答案：A. 分离器二、判断题1.塔板是用来进行气液传质的设备。

答案：正确2.管道的选择和计算主要取决于液体的压力和温度。

答案：错误三、简答题1.请简要说明传质设备的作用及常见的传质设备有哪些？答：传质设备是用来实现液体或气体之间传质的设备。

常见的传质设备包括塔板、填料、分离器等。

塔板是一种在塔内设置的平板，用来增加液气接触面积，提高传质效率。

填料是将塔内空间填满物料，在其表面形成大量液滴，从而增加液气接触面积，促进传质。

分离器用来对气体和液体进行分离，常见的有闪蒸罐、液液萃取塔等。

2.简述管道输送液体时的注意事项。

答：在管道输送液体时，需要注意以下几个方面。

首先，需要选择合适的管道材料，根据液体的性质选择耐腐蚀的材料，保证管道的安全性。

其次，需要考虑液体的流速，流速过高会造成管道压力过大，流速过低会影响输送效果。

再次，要设定正确的流量控制，避免过大或过小的流量对设备造成负荷。

最后，需要注意防爆措施，特别是对于易燃、易爆的液体，要采取相应的安全防护措施。

四、计算题1.某工厂使用管道输送液体，管道长度为300米，管道直径为50毫米，液体密度为800千克/立方米，液体流速为2.5米/秒。

请计算液体在管道中的流量。

答：液体的流量可以通过以下公式计算：流量 = 流速 * 断面积先计算管道的断面积，可以使用圆管的截面积公式：断面积= π * (管道直径/2)^2将数据代入计算：断面积= π * (50毫米/2)^2 = 1963.495千平方毫米 = 0.001963495平方米最后将断面积和流速代入流量公式进行计算：流量 = 2.5米/秒 * 0.001963495平方米 = 0.0049087375立方米/秒因此，液体在管道中的流量为0.0049087375立方米/秒。

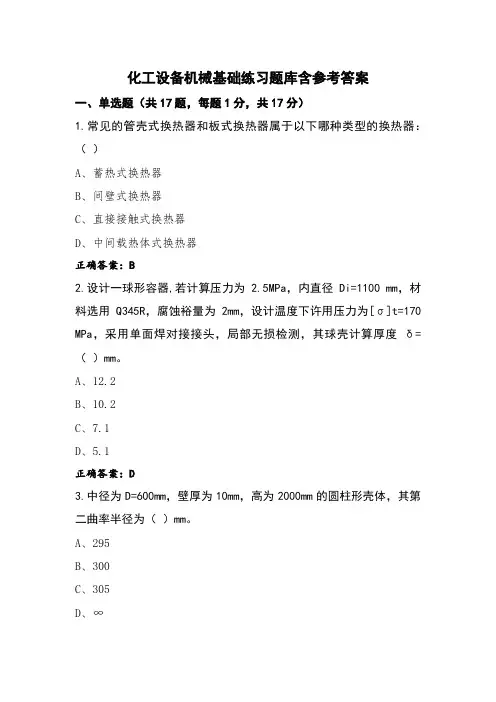

化工设备机械基础练习题库含参考答案一、单选题（共17题，每题1分，共17分）1.常见的管壳式换热器和板式换热器属于以下哪种类型的换热器：（）A、蓄热式换热器B、间壁式换热器C、直接接触式换热器D、中间载热体式换热器正确答案：B2.设计一球形容器,若计算压力为 2.5MPa，内直径Di=1100 mm，材料选用Q345R，腐蚀裕量为2mm，设计温度下许用压力为[σ]t=170 MPa，采用单面焊对接接头，局部无损检测，其球壳计算厚度δ=（）mm。

A、12.2B、10.2C、7.1D、5.1正确答案：D3.中径为D=600mm，壁厚为10mm，高为2000mm的圆柱形壳体，其第二曲率半径为（）mm。

A、295B、300C、305D、∞4.内压容器中，设计压力大小为1.6MPa的应划分为：（）A、低压容器B、中压容器C、超高压容器D、高压容器正确答案：B5.为了便于比较和选型,下面哪个选项是按内件结构分的塔设备( )A、填料塔、板式塔B、常压塔、减压塔C、填料塔、减压塔D、常压塔、板式塔正确答案：A6.设计一实心轴，已知搅拌轴最大扭矩185N·m，许用扭转角0.35°，剪切弹性模量8.1×1010，求轴经d=（）mmA、60B、50C、70D、40正确答案：B7.球壳的中径D为600mm，壁厚为8mm其第二曲率半径为（）mm。

A、296B、300C、304D、∞8.填料塔中将液相加料及回流液均匀地分布到填料表面的是( )A、填料限位器B、液体分布器C、填料的支承装置D、填料正确答案：B9.一内压容器，计算压力为0.85MPa，设计温度为50℃；圆筒内径Di=1200mm，对接焊缝采用双面全熔透焊接接头，并进行局部无损检测；工作介质无毒性，非易燃，但对碳素钢、低合金钢有轻微腐蚀，腐蚀速率K≤0.1mm/a，设计寿命B=20年。

采用Q235-C作为圆筒材料，钢板厚度为3~16mm时，Q235-C 的[σ]t=120 MPa，查GB/T3274，钢板为7.5~25mm时，C1=0.8mm。

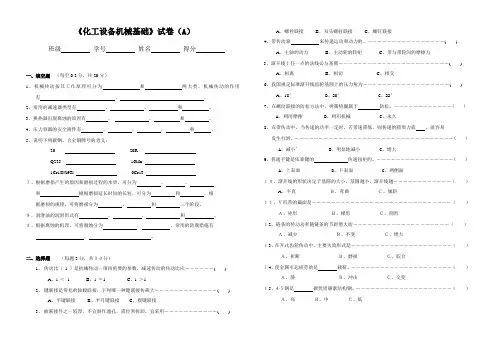

《化工设备机械基础》试卷（A）班级学号姓名得分一、填空题（每空0.5分，共20分）1、机械传动按其工作原理可分为和两大类，机械传动的作用有、。

2、常用的减速器类型有、、和。

3、换热器出现腐蚀的原因有、、和。

4、压力容器的安全附件有、、、和。

5、说明下列碳钢、合金钢牌号的意义：20 20RQ235 16Mn1Cr18Ni9Ti 0Cr13７、根据磨损产生的原因和磨损过程的本质，可分为、、和根据磨损延长时间的长短，可分为和。

根据磨损的规律，可将磨损分为、和三个阶段。

８、润滑油的润滑形式有、、和。

９、根据腐蚀的机理，可将腐蚀分为、。

常用的防腐措施有、。

二、选择题（每题2分，共３０分）1、传动比（i ）是机械传动一项很重要的参数，减速传动的传动比应――――――( )A、i ＜1B、i ＝1C、i ＞12、键联接是常见的轴毂联接，下列哪一种键联接传载大―――――――――――――( )A、平键联接B、半月键联接C、楔键联接3、被联接件之一较厚，不宜制作通孔，需经常拆卸，宜采用――――――――－――( )A、螺栓联接B、双头螺柱联接C、螺钉联接4、带传动靠来传递运动和动力的。

――――――――――――――――( )A、主轴的动力B、主动轮的转矩C、带与带轮间的摩擦力5、渐开线上任一点的法线必与基圆―――――――――――――――――――――――( )A、相离B、相切C、相交6、我国规定标准渐开线齿轮基圆上的压力角为――――――――――――――――――( )A、18°B、20°C、22°7、在螺纹联接的防松方法中，弹簧垫圈属于防松。

――――－―――――――( )A、利用摩擦B、利用机械C、永久8、在带传动中，当传递的功率一定时，若带速降低，则传递的圆周力就，就容易发生打滑。

―――――――――――――――――――――――――――――――――( )A、减小`B、明显地减小C、增大9、普通平键是依靠键的传递扭矩的。

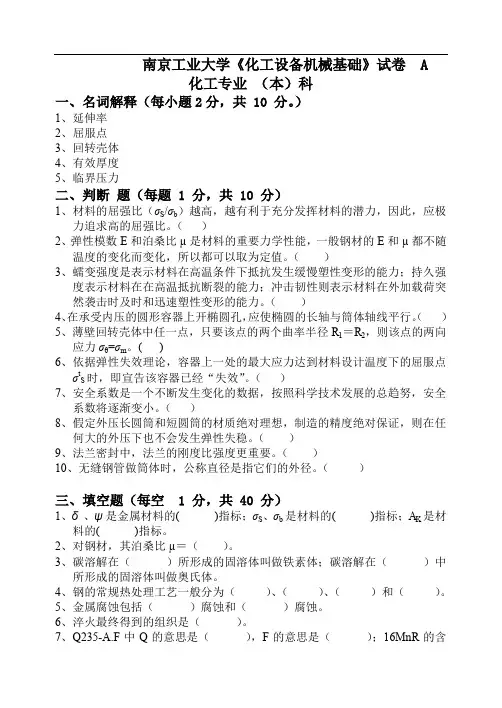

南京工业大学《化工设备机械基础》试卷 A化工专业（本）科一、名词解释（每小题2分，共 10 分。

）1、延伸率2、屈服点3、回转壳体4、有效厚度5、临界压力二、判断题（每题 1 分，共 10 分）1、材料的屈强比（σS/σb）越高，越有利于充分发挥材料的潜力，因此，应极力追求高的屈强比。

（）2、弹性模数E和泊桑比µ是材料的重要力学性能，一般钢材的E和µ都不随温度的变化而变化，所以都可以取为定值。

（）3、蠕变强度是表示材料在高温条件下抵抗发生缓慢塑性变形的能力；持久强度表示材料在在高温抵抗断裂的能力；冲击韧性则表示材料在外加载荷突然袭击时及时和迅速塑性变形的能力。

（）4、在承受内压的圆形容器上开椭圆孔，应使椭圆的长轴与筒体轴线平行。

（）5、薄壁回转壳体中任一点，只要该点的两个曲率半径R1＝R2，则该点的两向应力σθ=σm。

( )6、依据弹性失效理论，容器上一处的最大应力达到材料设计温度下的屈服点σt S时，即宣告该容器已经“失效”。

（）7、安全系数是一个不断发生变化的数据，按照科学技术发展的总趋努，安全系数将逐渐变小。

（）8、假定外压长圆筒和短圆筒的材质绝对理想，制造的精度绝对保证，则在任何大的外压下也不会发生弹性失稳。

（）9、法兰密封中，法兰的刚度比强度更重要。

（）10、无缝钢管做筒体时，公称直径是指它们的外径。

（）三、填空题（每空 1 分，共 40 分）1、δ、ψ是金属材料的( )指标；σS、σb是材料的( )指标；A K是材料的( )指标。

2、对钢材，其泊桑比µ＝（）。

3、碳溶解在（）所形成的固溶体叫做铁素体；碳溶解在（）中所形成的固溶体叫做奥氏体。

4、钢的常规热处理工艺一般分为（）、（）、（）和（）。

5、金属腐蚀包括（）腐蚀和（）腐蚀。

6、淬火最终得到的组织是（）。

7、Q235-A.F中Q的意思是（），F的意思是（）；16MnR的含碳量是（），R表示（）；0Cr13中合金元素Cr的含量是（）。

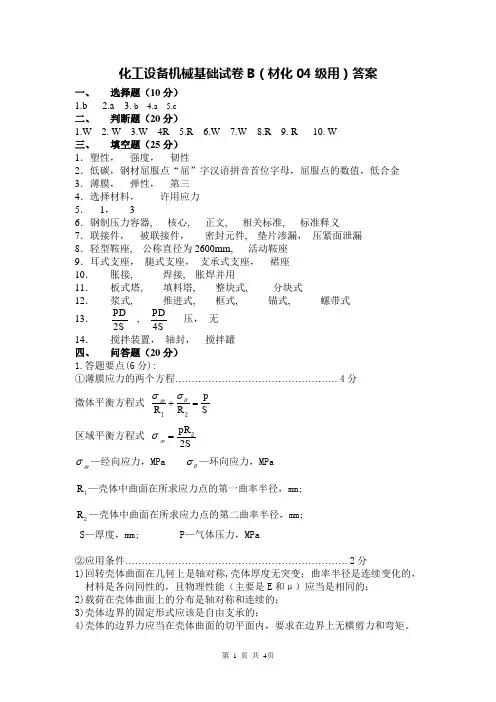

化工设备机械基础试卷B （材化04级用）答案一、 选择题（10分）1.b2.a3. b4.a5.c二、 判断题（20分）1.W2. W3.W 4R 5.R 6.W 7.W 8.R 9. R 10. W三、 填空题（25分）1．塑性， 强度， 韧性2．低碳，钢材屈服点“屈”字汉语拼音首位字母，屈服点的数值，低合金3．薄膜， 弹性， 第三4．选择材料， 许用应力5． 1， 36．钢制压力容器, 核心, 正文, 相关标准, 标准释义7．联接件， 被联接件， 密封元件, 垫片渗漏， 压紧面泄漏8．轻型鞍座, 公称直径为2600mm, 活动鞍座9．耳式支座， 腿式支座， 支承式支座， 裙座10． 胀接, 焊接, 胀焊并用11． 板式塔, 填料塔, 整块式, 分块式12． 浆式, 推进式, 框式, 锚式, 螺带式13． S PD 2, SPD 4 压， 无 14． 搅拌装置， 轴封， 搅拌罐四、 问答题（20分）1.答题要点(6分):①薄膜应力的两个方程………………………………………….4分 微体平衡方程式 S p R R =+θσσ区域平衡方程式S pR 2=σ σ—经向应力，MPa θσ—环向应力，MPaR —壳体中曲面在所求应力点的第一曲率半径，mm;R —壳体中曲面在所求应力点的第二曲率半径，mm;S —厚度，mm; P —气体压力，MPa②应用条件………………………………………………………….2分1)回转壳体曲面在几何上是轴对称,壳体厚度无突变；曲率半径是连续变化的，材料是各向同性的，且物理性能（主要是E 和μ）应当是相同的；2)载荷在壳体曲面上的分布是轴对称和连续的；3)壳体边界的固定形式应该是自由支承的；4)壳体的边界力应当在壳体曲面的切平面内，要求在边界上无横剪力和弯矩。

5)S/D≤0.1i2.答题要点(6分)①温差应力产生的原因………………………………………….4分如图所示,固定管板式换热器的壳体与管子,在安装温度下,它们的长度均为L(图a);当操作时(图b),壳体和管子的温度都升高,若管壁温度高于壳壁温度,则管子自由伸长量δ和壳体自由伸长量δ分别为δ=α(t-t)Lδ=α(t-t)L式中α,α—分别为管子和壳体材料的温度膨胀系数，1/℃；t—安装时的温度，℃t，t—分别为操作状态下管壁温度和壳壁温度，℃由于管子与壳体是刚性连接，所以管子和壳体的实际伸长量必须相等，见图c，因此就出现壳体被拉伸，产生拉应力；管子被压缩，产生压应力。

化工设备机械基础试卷附答案1.一阶梯杆的AB段横截面面积为100mm2，BC段横截面面积为180mm2.则AB段杆横截面上的正应力为80MPa，BC 段杆横截面上的正应力为83.3MPa。

2.当圆截面梁的直径增加一倍时，梁的强度将增加8倍。

3.低碳钢拉伸过程可分为弹性阶段、屈服阶段、强化阶段和局部变形阶段。

4.边缘应力的特性主要表现为局部性和自限性。

5.在回转薄壳中心线为回转轴的情况下，点A的第一曲率半径为R，第二曲率半径为R+a/sinθ（或AK2）。

二、选择题1.直杆受扭转力偶作用，如图1所示，在截面1-1和2-2处的扭矩为T1=25kN·m，T2=－5kN·m。

2.简支梁受集中力偶Mo作用，如图2所示。

以下结论错误的是：无论C在何处，最大弯矩必为Mo。

3.截面上内力的大小与截面的尺寸和形状无关。

4.常用压力封头的受力情况从好到差依次排列为：半球形、椭圆形、碟形、锥形、平盖。

5.对于铁基合金，其屈服点随着温度的升高而降低。

6.当焊接接头结构形式一定时，焊接接头系数随着检测比率的增加而增大。

7.工程上把δ/Di＞0.1的圆筒称为厚壁圆筒。

8.不属于立式的支座是：支撑环和支撑脚。

题目：计算杆件变形、设计传动轴直径、讨论外伸梁的放置方式解题过程：1.计算杆件变形给定参数：长度l=0.1m，弹性模量E=200GPa，截面积A=300mm²，轴力FAB35kN，FBC27kN，FCD27kN。

首先画出轴力图，然后根据杆件的受力情况，分别计算出各段的轴力大小。

接下来，计算杆件的总变形，公式为Δl=Δl ABΔlBCΔlCD其中ΔlABΔlBCΔlCD分别代表各段的变形量。

最后，代入公式计算即可得到杆件的变形量，约为0.032mm。

2.设计传动轴直径给定参数：n=300r/min，输入力矩MC955N·m，输出力矩MA159.2N·m，MB318.3N·m，MD477.5N·m，材料G=80GPa，[]=40MPa，[]=1/m。

化工机械基础试题及答案一、单项选择题（每题2分，共20分）1. 化工机械中，下列哪个部件不属于传动装置？A. 齿轮B. 轴承C. 联轴器D. 皮带轮答案：B2. 压力容器的设计压力应不低于工作压力的多少倍？A. 1.05B. 1.1C. 1.15D. 1.2答案：B3. 化工设备中，哪种类型的密封适用于高速旋转的轴？A. 填料密封B. 机械密封C. 迷宫密封D. 浮环密封答案：B4. 在化工生产中，下列哪种材料不适合用于制造反应器？A. 不锈钢B. 碳钢C. 聚四氟乙烯D. 铜合金5. 化工设备中，下列哪个部件不是用来承受压力的？A. 壳体B. 封头C. 法兰D. 吊耳答案：D6. 化工机械中，哪种类型的泵适用于输送高粘度流体？A. 离心泵B. 往复泵C. 齿轮泵D. 螺杆泵答案：D7. 化工设备中，下列哪种焊接方法适用于薄壁容器？A. 电弧焊B. 气焊C. 激光焊D. 电子束焊答案：C8. 化工机械中，下列哪个部件不是用来承受温度变化的？A. 膨胀节B. 热交换器C. 压力表D. 温度计答案：D9. 在化工生产中，下列哪种阀门适用于调节流量？B. 闸阀C. 蝶阀D. 止回阀答案：A10. 化工设备中，下列哪种材料不适合用于制造高压容器？A. 低合金钢B. 不锈钢C. 铝合金D. 钛合金答案：C二、多项选择题（每题3分，共15分）1. 化工机械中，下列哪些部件属于传动装置？A. 齿轮B. 轴承C. 联轴器D. 皮带轮答案：A、C、D2. 化工设备中，下列哪些材料适合用于制造高压容器？A. 低合金钢B. 不锈钢C. 铝合金D. 钛合金答案：A、B、D3. 在化工生产中，下列哪些泵适用于输送腐蚀性流体？A. 离心泵B. 往复泵D. 螺杆泵答案：A、B、D4. 化工设备中，下列哪些焊接方法适用于厚壁容器？A. 电弧焊B. 气焊C. 激光焊D. 电子束焊答案：A、D5. 化工机械中，下列哪些部件是用来承受压力的？A. 壳体B. 封头C. 法兰D. 吊耳答案：A、B、C三、判断题（每题2分，共20分）1. 化工机械中，轴承是用来承受压力的部件。

答案在最后面《化工设备机械基础》试卷姓名：一、选择题（每题２分，共２０分）１．在化工厂中，换热器的投资约占到了整个投资的４０％，其中列管式换热器使用最为普遍。

以下各项中不属于列管式换热器的是：（）Ａ固定管板式换热器Ｂ填料函式换热器ＣＵ形管式换热器Ｄ翅片式换热器２．下列属于填料塔内部部件的是：（）Ａ折流板Ｂ联轴器Ｃ液体喷淋装置Ｄ溢流堰（）３．化工生产常用的反应器中，用于固体与气体直接反应的反应设备是：Ｂ流动床反应器Ｃ固定床反应器Ｄ鼓泡反Ａ流化床反应器应器（）４．以下化工用管中，属于非金属管的是：Ａ硅铁管Ｂ玻璃钢管Ｃ紫铜管Ｄ铸铁管５．在常用阀门中，用于防止超压保护设备的阀门是：（）Ｂ截止阀Ｃ安全阀Ｄ旋塞阀Ａ节流阀６．常见机械传动中，能够自动防止过载的是：（）Ｂ齿轮传动Ｃ链传动Ｄ蜗杆传动Ａ皮带传动７．以下哪种设备是用来分离非均相混合物的：（）Ａ泵Ｂ压缩机Ｃ输送机Ｄ离心机（）８．不属于润滑油的特性的是：Ａ黏性Ｂ滴点Ｃ黏温特性Ｄ润滑性９．以下代号中，表示合金钢的是：（）ＡＱ２３５ＢＱ２５５ＣＱ２９５ＤＱ２７５１０．在输送机中，只能用于坡度不大于３０的固体物料输是：（）Ｂ螺旋式输送机Ｃ气力输送机Ｄ螺旋式输Ａ带式输送机送机二、填空题（每空２分，共２０分）１．列管式换热器中，需要设置膨胀节以消除温差应力的是------- ；换热管一端固定，另一端可以在管内自由移动的是------- 。

２．填料塔常用的填料分为实体填料和网体填料，常用的网体填料是鞍形网，常用的实体填料是：--------- -------３．化工管道是化工生产中用于输送流体的主要通道，化工管道的常见连接方式有----- ------ ------承插连接。

４润滑剂的作用主要包括润滑、冷却、降噪、---- 、---、卸荷等。

５．机械磨损一般分为三个阶段，即初磨阶段、稳定磨损阶段、----三、判断题（每题２分，共２０分）１．列管式换热器中的折流板的作用是时壳层流体改变流向，发生湍流，增强传热效果，另外还有支承换热管的作用。

一、问答题(共3小题,每小题12分,共36分)。

1．什么是压力容器？
2．如何进行压力试验?
3．说明反应设备可分为哪几类？
二、计算题(共2小题,每小题32分,共64分)。

1．某内压容器的筒体设计，已知：设计压力p＝0.4MPa，设计温度t＝70℃，圆筒内径Di＝1000mm，总高3000mm，盛装液体介质，液柱静压力为0.03MPa，圆筒材料为16MnR，腐蚀裕量C2取1.5mm，焊接接头系数φ＝0.85，试求该容器的筒体厚度。

2．设计一台多层包扎式高压容器的筒体，已知设计压力为32.0MPa，设计温度小于200℃，容器内径为1000mm，内筒厚度为18mm，材料为16MnR，层板材料选用16MnRC，层板厚度为6ram，内筒的腐蚀裕量取2mm，试计算需要层板多少层?
第 1 页（本卷共1页）。
