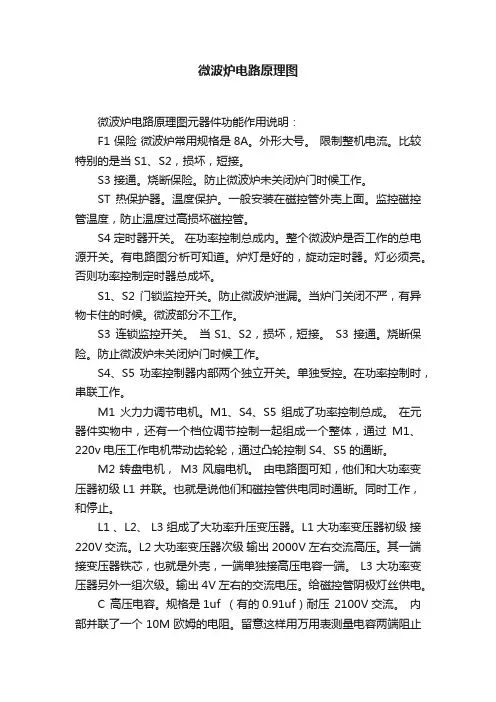

微波炉电路原理图微波炉电路原理图元器件功能作用说明：F1 保险微波炉常用规格是8A。
外形大号。
限制整机电流。
比较特别的是当S1、S2，损坏，短接。
S3 接通。
烧断保险。
防止微波炉未关闭炉门时候工作。
ST 热保护器。
温度保护。
一般安装在磁控管外壳上面。
监控磁控管温度，防止温度过高损坏磁控管。
S4 定时器开关。
在功率控制总成内。
整个微波炉是否工作的总电源开关。
有电路图分析可知道。
炉灯是好的，旋动定时器。
灯必须亮。
否则功率控制定时器总成坏。
S1、S2 门锁监控开关。
防止微波炉泄漏。
当炉门关闭不严，有异物卡住的时候。
微波部分不工作。
S3 连锁监控开关。
当S1、S2，损坏，短接。
S3 接通。
烧断保险。
防止微波炉未关闭炉门时候工作。
S4、S5 功率控制器内部两个独立开关。
单独受控。
在功率控制时，串联工作。
M1 火力力调节电机。
M1、S4、S5 组成了功率控制总成。
在元器件实物中，还有一个档位调节控制一起组成一个整体，通过M1、220v电压工作电机带动齿轮轮，通过凸轮控制S4、S5的通断。
M2 转盘电机， M3 风扇电机。
由电路图可知，他们和大功率变压器初级L1 并联。
也就是说他们和磁控管供电同时通断。
同时工作，和停止。
L1 、L2、 L3 组成了大功率升压变压器。
L1大功率变压器初级接220V 交流。
L2大功率变压器次级输出2000V左右交流高压。
其一端接变压器铁芯，也就是外壳，一端单独接高压电容一端。
L3 大功率变压器另外一组次级。
输出4V左右的交流电压。
给磁控管阴极灯丝供电。
C 高压电容。
规格是1uf （有的0.91uf）耐压2100V交流。
内部并联了一个10M欧姆的电阻。
留意这样用万用表测量电容两端阻止时候，不是无穷大。
而是10M欧姆。
VD 高压二级管。
一端通过螺丝接微波炉金属外壳。
一端通过插头接电容一端。
MAG 磁控管，是一个整体，两个插头接通外电路。
外壳也是电路一端。
是微波炉易损件。
损坏需要整体更换。
标题：探讨工业微波加热所能达到的温度一、前言工业微波加热作为一种先进的加热方式，被广泛应用于食品加工、材料处理、化工生产等领域。
在工业生产中，人们常常会关注微波加热能够达到的温度范围。
本文将从深度和广度的角度探讨工业微波加热所能达到的温度，以帮助读者更全面、深入地理解这一技术。
二、微波加热原理及特点1. 微波加热原理微波是一种高频电磁波，具有穿透性强、能量密度高的特点。
在微波加热过程中，物质吸收微波能量后，分子振动增加，从而产生热量，实现加热的目的。
2. 微波加热特点与传统的对流、传导加热方式相比，微波加热具有加热均匀、速度快、能源利用率高的优势。
这使得微波加热在工业生产中得到广泛应用，成为研究热点之一。
三、工业微波加热能够达到的温度范围1. 低温微波加热在食品加工、医药领域，常常需要进行低温加热。
微波加热可以实现精准控温，将温度控制在较低范围内，保持食品或药品的营养成分和活性物质。
2. 中温微波加热在材料处理、化工生产中，中温微波加热可以达到数百摄氏度的高温，满足不同材料加工的需求。
在这一温度范围内，微波加热可以实现快速加热及非接触加热的优势。
3. 高温微波加热部分工业领域需要高温加热，以完成特定工艺要求。
通过定制化的微波加热设备，可以实现数千摄氏度的高温加热，满足金属材料处理等特殊领域的需求。
四、工业微波加热在实际生产中的应用1. 食品加工工业微波加热在食品加工中可以实现精准的环境温度控制，保持食品的营养和口感，同时能够快速杀菌，延长食品的保质期，受到了食品行业的青睐。
2. 材料处理在材料处理工艺中，微波加热能够实现快速加热、能耗低、环保等优势，被广泛应用于橡胶硫化、木材干燥等领域。
3. 化工生产化工生产中，微波加热可以实现高温反应的控制，提高反应效率，降低能耗，减少产品污染，已成为化工生产的重要技术手段。
五、总结与展望通过对工业微波加热所能达到的温度范围进行全面探讨，我们了解到微波加热在低温、中温和高温方面都具有广泛的应用前景。
微波加热是在二十世纪六七十年代开始发展起来的一项新技术。
微波加热通过增加材料分子运动的动能来使被加热物体升温，属体积加热，具有深度加热、热惯性小、控制容易的优点，目前己在家庭、工农业、橡胶、木材、医疗以及化学、新材料、微电子和公路等领域得到广泛应用，并拓展成为一门学科。

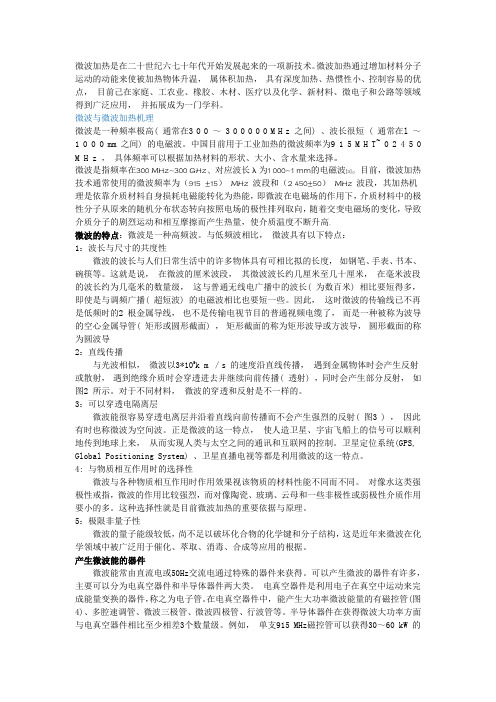

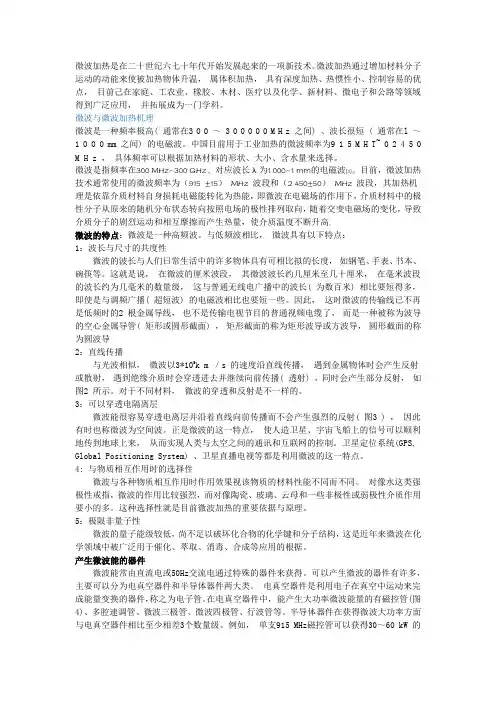

微波与微波加热机理微波是一种频率极高( 通常在3 0 0 ～ 3 0 0 0 0 0 M H z 之间) 、波长很短 ( 通常在l ～1 0 0 0 mm 之间) 的电磁波。
中国目前用于工业加热的微波频率为9 1 5 M H T~ 0 2 4 5 0 M H z ，具体频率可以根据加热材料的形状、大小、含水量来选择。
微波是指频率在300 MHz~300 GHz、对应波长λ为1 000~1 mm的电磁波[3]。
目前，微波加热技术通常使用的微波频率为（915 ±15）MHz 波段和（2 450±50）MHz 波段，其加热机理是依靠介质材料自身损耗电磁能转化为热能，即微波在电磁场的作用下，介质材料中的极性分子从原来的随机分布状态转向按照电场的极性排列取向，随着交变电磁场的变化，导致介质分子的剧烈运动和相互摩擦而产生热量，使介质温度不断升高。
微波的特点：微波是一种高频波。
与低频波相比，微波具有以下特点：1：波长与尺寸的共度性微波的波长与人们日常生活中的许多物体具有可相比拟的长度，如钢笔、手表、书本、碗筷等。
这就是说，在微波的厘米波段，其微波波长约几厘米至几十厘米，在毫米波段的波长约为几毫米的数量级，这与普通无线电广播中的波长( 为数百米) 相比要短得多，即使是与调频广播( 超短波) 的电磁波相比也要短一些。
因此，这时微波的传输线已不再是低频时的2 根金属导线，也不是传输电视节目的普通视频电缆了，而是一种被称为波导的空心金属导管( 矩形或圆形截面) ，矩形截面的称为矩形波导或方波导，圆形截面的称为圆波导2：直线传播与光波相似，微波以3*105k m ／s 的速度沿直线传播，遇到金属物体时会产生反射或散射，遇到绝缘介质时会穿透进去并继续向前传播( 透射) ，同时会产生部分反射，如图2 所示。
微波加热原理图
在微波加热器的原理图中，可以看到以下几个主要部分：一个电源部分，一个高压变压器连接到一个整流器，一个微波辐射器，以及一个加热腔。
电源部分的作用是提供微波加热器所需的电能。
它通常包括一个电源开关和保险丝，以确保电器的安全运行。
高压变压器是微波加热器中的关键组件。
它将低电压电能转换为高电压电能，以供微波辐射器使用。
整流器的作用是将高压交流电转换为直流电，以满足微波辐射器的需求。
微波辐射器是加热腔内的发射器，它产生和发射微波辐射。
微波辐射器通常由一个玻璃窗和一个微波发生器组成。
微波发生器产生微波，并将其通过玻璃窗传输到加热腔内。
加热腔是放置食物或其他需要加热的物品的空间。
它通常由金属材料制成，以确保微波能有效地反射并与物体相互作用，从而产生加热效果。
以上是微波加热原理图中的主要部分，它们共同工作，使微波加热器能够产生高频微波辐射，并将其传递给加热腔内的物体，从而实现加热的目的。

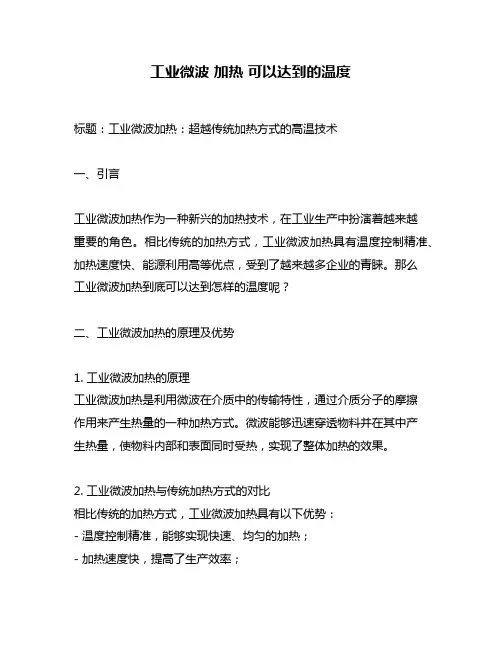

工业微波加热可以达到的温度标题：工业微波加热：超越传统加热方式的高温技术一、引言工业微波加热作为一种新兴的加热技术，在工业生产中扮演着越来越重要的角色。
相比传统的加热方式，工业微波加热具有温度控制精准、加热速度快、能源利用高等优点，受到了越来越多企业的青睐。
那么工业微波加热到底可以达到怎样的温度呢？二、工业微波加热的原理及优势1. 工业微波加热的原理工业微波加热是利用微波在介质中的传输特性，通过介质分子的摩擦作用来产生热量的一种加热方式。
微波能够迅速穿透物料并在其中产生热量，使物料内部和表面同时受热，实现了整体加热的效果。
2. 工业微波加热与传统加热方式的对比相比传统的加热方式，工业微波加热具有以下优势：- 温度控制精准，能够实现快速、均匀的加热；- 加热速度快，提高了生产效率；- 能源利用高，有利于节能减排；- 不受物料热导率的影响，适用范围广。
三、工业微波加热可以达到的温度工业微波加热可以达到的温度取决于多个因素，包括物料的特性、工艺要求、设备设计等。
一般来说，工业微波加热可以达到几百摄氏度的温度，甚至可以高达1000摄氏度以上。
1. 物料的特性工业微波加热对物料的要求较为严格，通常要求物料中含有一定的水分或极性分子，这样微波能够更好地被吸收并转化为热量。
适合于工业微波加热的物料包括但不限于橡胶、塑料、陶瓷、食品等。
2. 设备的设计工业微波加热设备的设计也是影响其加热温度的重要因素。
优秀的工业微波设备可以提供足够的功率和较高的频率，从而实现更高的加热温度。
设备还应具备良好的温度控制系统，确保温度的稳定性和精准性。
3. 工艺要求不同的工业生产过程对温度要求各不相同，工业微波加热可以根据具体的工艺要求实现不同的加热温度。
例如在橡胶硫化、陶瓷烧结等工艺中，工业微波加热可以达到所需的高温，快速完成加热过程。
四、工业微波加热的应用及发展前景1. 应用领域工业微波加热已经广泛应用于橡胶硫化、塑料成型、陶瓷烧结、食品加工等领域。
