20w给水厂课程设计一、课程目标知识目标：1. 让学生了解给水厂的基本概念、工艺流程及其在环境保护中的作用，掌握相关的水处理知识。
2. 使学生理解并掌握给水厂主要设备的名称、功能及工作原理。
3. 帮助学生了解我国水资源状况及给水厂的现状和发展趋势。
技能目标：1. 培养学生通过观察、实验等方法，分析给水厂处理过程中存在的问题，并提出改进措施的能力。
2. 培养学生运用所学知识，设计简单的给水处理方案，提高解决问题的能力。
情感态度价值观目标：1. 培养学生对我国水资源保护的责任感和使命感，提高环保意识。
2. 培养学生热爱科学、勇于探索的精神，激发学生对给水处理技术的兴趣。
3. 培养学生合作、交流、分享的学习态度，提高团队协作能力。
本课程旨在使学生在掌握给水厂相关知识的基础上，提高实践操作能力，培养科学思维和创新能力，同时树立正确的环保观念和价值观。
课程设计将充分考虑学生的年级特点，结合实际教学要求，分解课程目标为具体的学习成果，为后续教学设计和评估提供依据。
二、教学内容1. 给水厂概述：介绍给水厂的定义、分类及作用，使学生了解给水厂的基本概念。
教材章节：第一章第一节2. 给水厂的工艺流程：详细讲解给水厂的主要工艺流程，包括预处理、混凝、沉淀、过滤、消毒等。
教材章节：第一章第二节3. 给水厂主要设备：介绍给水厂中常用的设备，如泵、风机、过滤器、消毒设备等，以及它们的工作原理和功能。
教材章节：第一章第三节4. 水质监测与处理技术：分析给水厂水质监测的意义，介绍常见的水质处理技术及其在给水厂中的应用。
教材章节：第二章5. 给水厂的环保意义：阐述给水厂在环境保护中的作用，以及我国水资源保护的政策法规。
教材章节：第三章第一节6. 给水厂现状与发展趋势：分析我国给水厂的现状，介绍给水厂的发展趋势，如智能化、绿色环保等。
教材章节：第三章第二节7. 实践操作：组织学生进行给水厂处理工艺的观察和实验，提高学生的实践操作能力。
20万吨氧化沟法污水处理厂毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
目录一、总论 (2)1.设计任务及要求 (2)2.设计原始资料 (2)二、总体设计概况 (3)1、水厂规模 (3)2、总体设计 (3)2.1确定给水处理厂工艺流程 (3)2.2水厂工艺方案确定及技术比较 (3)三、给水单体构筑物设计计算 (5)（一）、混凝剂配制和投加 (5)（1）、设计参数 (5)（2）、溶液池设计及计算 (5)（二）、混合设备的设计 (6)（三）、反应设备的设计 (6)1、回转式隔板絮凝池 (6)2、平流沉淀池 (9)3、滤池 (12)4、进出水系统 (20)四、消毒 (21)五、其他设计 (21)1、清水池 (21)2、吸水井的设计 (24)3、二级泵房的设计 (24)4、辅助建筑物面积设计 (24)5、水厂管线 (24)6、道路及其它 (24)六、水厂总体布置 (25)参考文献 (25)一、总论1.设计任务及要求给水处理课程设计的目的，一方面在于培养学生的工程思想，另一方面在于学习给水处理工艺设计的基本方法。
具体表现为巩固与运用所学的理论知识，熟悉设计步骤与内容，培养分析问题和解决问题的能力。
2.设计的原始资料该城镇地处北京东部，是北京的一座重要的卫星城市，现有一座地下水源水厂和相应配套的供水系统。
近年来，由于人口的增多及工业发展，城镇规模不断扩大，现有的城市基础设施，特别是城市供水系统难以满足供水要求。
目前生活供水严重不足，大部分地区采用定时供水措施勉强维持，楼房二层无水，一些平房在高峰用水时也常发生停水现象，严重影响了市民的正常生活和工业生产发展，急需开发新水源以解决供水不足的问题。
（1）地理条件：地形平坦，稍向西倾斜，地势平均标高为22米（河岸边建有防洪大堤）（2）厂位置占地面积：水厂位置距河岸200米，占地面积充分。
（3）水文资料：河流年径流量3.76――14.82亿立方米，河流主流量靠近西岸。
取水点附近水位：五十年一遇洪水位：21.84米；百年一遇洪水位：23.50米；河流平常水位：15.80米；河低标高：10米。

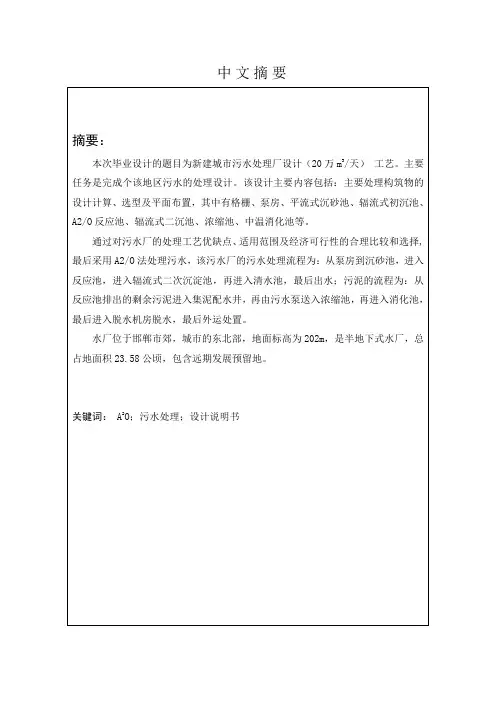

中文摘要毕业设计（论文）外文摘要目次1.引言 (1)1.1污水处理背景 (1)1.2设计任务及设计资料 (1)1.3工艺的比较及确定 (1)1.4污水厂选址 (7)2.污水处理单元设计计算 (8)2.1泵前格栅 (8)2.2污水提升泵房 (12)2.3细格栅 (12)2.4沉砂池 (13)2.5初沉池 (16)2.6A2/O反应池 (19)2.7二沉池配水井设计计算 (27)2.8二沉池设计计算 (27)2.9接触池 (29)2.10污泥回流系统设计 (31)3. 污泥处理部分构筑物设计 (31)3.1污泥浓缩池设计计算 (31)3.2消化池设计计算 (32)4.污水厂平面布置 (35)4.1污水厂平面布置原则 (35)4.2平面布置 (36)5.污水厂高程计算 (38)5.1污水厂高程布置原则 (38)5.2污水流经各处理构筑物的水头损失 (38)5.3各处理构筑物间连接管渠的水力计算 (39)5.4各污水处理构筑物水位标高计算 (40)结论 (42)参考文献 (43)致谢 (44)1.引言1.1污水处理背景为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。
污水处理被广泛应用于建筑、农业,交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
一级处理，就是对污染水中悬浮的污染固体物质，运用物理处理方法只能完成一级处理的效果要求。
污水经一级处理，BOD的含量一般可以去除30%上下，但这样达不到排放的标准。
一般来说，一级处理是进行二级处理的预处理。
二级处理，主要是处理污水中胶体以及呈溶解状的有机污染物（BOD，COD 物质），去除率一般可达90%，这样就使有机污染物质达到排放的标准，目前使用比较广泛的是短纤维，悬浮物去除率达95%出水效果好。
三级处理是再二级处理的基础上对较难降解的有机污染物、氮和磷等能够导致水体富营养化的可溶性无机物等处理。
![20万吨日自来水厂工艺设计(毕业设计)[管理资料]](https://img.taocdn.com/s1/m/03f64ed1af45b307e971978b.png)

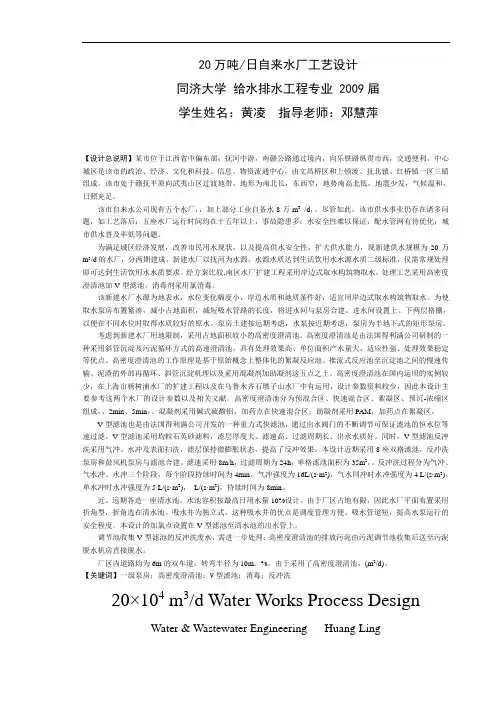

20万吨/日自来水厂工艺设计同济大学给水排水工程专业 2009届学生姓名：黄凌指导老师：邓慧萍【设计总说明】某市位于江西省中偏东部，抚河中游，南赣公路通过境内，向乐铁路纵贯市西，交通便利。
中心城区是该市的政治、经济、文化和科技、信息、物资流通中心，由文昌桥区和上顿渡、抚北镇、红桥镇一区三镇组成。
该市处于赣抚平原向武夷山区过渡地带，地形为南北长，东西窄，地势南高北低，地震少发，气候温和，日照充足。
该市自来水公司现有五个水厂，，加上部分工业自备水8万m3/d，。
尽管如此，该市供水事业仍存在诸多问题，如工艺落后；五座水厂运行时间均在十五年以上，事故隐患多；水安全性难以保证；配水管网有待优化；城市供水普及率低等问题。
为满足城区经济发展，改善市民用水现状，以及提高供水安全性，扩大供水能力，现新建供水规模为20万m3/d的水厂，分两期建成。
新建水厂以抚河为水源，水源水质达到生活饮用水水源水质二级标准，仅需常规处理即可达到生活饮用水水质要求。
经方案比较,南区水厂扩建工程采用岸边式取水构筑物取水，处理工艺采用高密度澄清池加V型滤池，消毒剂采用氯消毒。
该新建水厂水源为地表水，水位变化幅度小，岸边水质和地质条件好，适宜用岸边式取水构筑物取水。
为使取水泵房布置紧凑，减小占地面积，减短吸水管路的长度，将进水间与泵房合建。
进水间设置上、下两层格栅，以便在不同水位时取得水质较好的原水。
泵房土建按远期考虑，水泵按近期考虑，泵房为半地下式的矩形泵房。
考虑到新建水厂用地限制，采用占地面积较小的高密度澄清池。
高密度澄清池是由法国得利满公司研制的一种采用斜管沉淀及污泥循环方式的高速澄清池，具有处理效果高、单位面积产水量大、适应性强、处理效果稳定等优点。
高密度澄清池的工作原理是基于原始概念上整体化的絮凝反应池、推流式反应池至沉淀池之间的慢速传输、泥渣的外部再循环、斜管沉淀机理以及采用混凝剂加助凝剂这五点之上。
高密度澄清池在国内运用的实例较少，在上海市杨树浦水厂的扩建工程以及在乌鲁木齐石墩子山水厂中有运用，设计参数资料较少，因此本设计主要参考这两个水厂的设计参数以及相关文献。
给水工程毕业设计12020年4月19日目录目录 (1)中文摘要 (2)英文摘要 (3)1 绪论.................................................................................. 错误!未定义书签。
2 概述.................................................................................. 错误!未定义书签。
2.1 毕业设计的主要内容与基本要求.................................. 错误!未定义书签。
2.2 毕业设计成果 ................................................................. 错误!未定义书签。
2.3 设计缘由......................................................................... 错误!未定义书签。
2.4 设计要求......................................................................... 错误!未定义书签。
3 取水工程........................................................................... 错误!未定义书签。
3.1 设计用水量的确定 ......................................................... 错误!未定义书签。
3.2 取水装置设计 ................................................................. 错误!未定义书签。
目录引言 (1)1 设计任务及概况 (2)1.1设计任务及依据 (2)1.1.1 设计任务 (2)1.1.2 设计依据及原则 (2)1.1.3设计范围 (3)1.2设计水量及水质 (3)1.2.1设计水量 (3)1.2.2设计水质 (3)1.3.3设计人口 (3)2 工艺设计方案的确定 (4)2.1方案确定的原则 (4)2.2污水处理工艺流程的确定 (4)2.2.1厂址及地形资料 (4)2.2.2气象及水文资料 (5)2.2.3可行性方案的确定 (5)2.2.4工艺流程方案的确定 (6)2.2.5污泥处理工艺流程 (8)2.3主要构筑物的选择 (8)2.3.2泵房 (9)2.3.3沉砂池 (9)2.3.4初沉池、二沉池 (10)2.3.5曝气池 (10)2.3.6接触池 (11)2.3.7计量槽 (12)2.3.8浓缩池 (12)2.3.9消化池 (12)2.3.10污泥脱水 (13)3污水处理系统工艺设计 (13)3.1格栅的计算 (13)3.1.1粗格栅 (13)3.1.2格栅的计算 (14)3.1.3选型 (17)3.2泵房 (17)3.2.1泵房的选择 (17)3.2.2泵的选择及集水池的计算 (17)3.2.3扬程估算 (18)3.3细格栅 (18)3.3.1细格栅的计算： (18)3.3.3选型 (21)3.4沉砂池的计算 (22)3.4.1池体计算 (22)3.4.2沉砂室尺寸计算 (23)3.4.3排砂 (25)3.4.4出水水质 (26)3.5初沉池 (26)3.5.1池体尺寸计算 (26)3.5.2中心管计算 (29)3.5.3出水堰的计算 (30)3.5.4集配水井计算 (31)3.5.5出水水质 (31)3.5.6选型 (32)3.6曝气池 (32)3.6.1池体计算 (32)3.6.2曝气系统设计与计算 (35)3.6.3供气量 (36)3.6.4空气管道系统计算 (39)3.6.5空压机的选择 (42)3.6.6污泥回流系统 (42)3.7二沉池 (43)3.7.2中心管计算 (46)3.7.3出水堰的计算 (47)3.7.4集配水井计算 (47)3.7.5出水水质 (49)3.7.6选型 (49)3.8接触池 (49)3.8.1接触池尺寸计算 (49)3.8.2加氯间 (50)3.9计量槽 (51)4 污泥的处理与处置 (51)4.1污泥浓缩池 (51)4.2污泥消化池 (55)4.2.1 一级消化池池体部分计算 (55)4.2.2 一级消化池池体各部分表面积计算 (57)4.2.3二级消化池 (58)4.3贮气柜 (58)4.4污泥控制室 (59)4.4.1污泥投配泵的选择 (59)4.4.2污泥循环泵 (60)4.4.3污泥控制室布局 (61)4.5脱水机房 (61)4.5.1采用带式压滤机除水 (61)4.5.2选型 (62)4.6事故干化场 (62)4.7压缩机房 (63)5 污水处理厂总体布置 (63)5.1平面布置 (63)5.1.1平面布置的一般原则 (63)5.1.2 平面布置 (63)5.2污水处理厂高程布置 (64)5.2.1高程布置原则 (64)5.2.2污水污泥处理系统高程布置 (65)总结 (66)参考文献 (68)致谢 (69)附录 (70)1 设计任务及概况1.1 设计任务及依据1.1.1 设计任务20万吨城市污水处理厂初步设计1.1.2 设计依据及原则1.1.2.1 设计依据《给水排水工程快速设计手册》1-5 ，给排水设计规范，《污水处理厂工艺设计手册》，《三废设计手册废水卷》。
给厂设计说明书设计项目：长江沿岸某新兴工业城市水厂(远期规划20万吨/天)1.1设计任务及要求 (4)1.2基本资料 (4)1.2.1水厂规模 (4)1.2.3厂区地形 (4)1.2.4工程地质资料 (4)1.2.5水文及水文地质资料 (4)1.2.6气象资料 (4)2总体设计 (5)2.1净水工艺流程的确定 (5)2.2处理构筑物及设备型式选择 (5)2.2.1药剂溶解池 (5)2.2.2混合设备 (5)2.2.3反应池 (5)2.2.4沉淀池 (5)2.2.5滤池 (6)2.2.6消毒方法 (6)3混凝沉淀 (6)3.1 混凝剂投配设备的设计 (6)3.1.1溶液池 (7)3.1.2溶解池 (7)3.1.3投药管 (8)3.2 混合设备的设计 (8)3.2.1设计流量 (8)3.2.2设计流速 (8)3.2.3混合槽尺寸计算 (8)3.2.4混合时间 (10)3.2.5校核GT值 (10)3.3 反应设备的设计 (10)3.3.1平面布置 (10)3.3.2平面尺寸计算 (11)3.3.3栅条设计 (11)3.3.4竖井隔墙孔洞尺寸 (12)3.3.5各段水头损失 (13)3.3.6各段停留时间 (14)3.3.7水力校核 (14)3.4 沉淀澄清设备的设计 (15)3.4.1设计水量 (15)3.4.2沉淀池面积 (16)3.4.3池体高度 (16)3.4.4复核管内雷诺数及沉淀时间 (16)3.4.5配水槽 (17)3.4.6集水系统 (17)3.4.7排泥 (18)4.1滤池的布置 (18)4.2滤池的设计计算 (18)4.2.1设计水量 (18)4.2.2冲洗强度 (18)4.2.3池体设计 (19)4.2.4反冲洗管渠系统 (20)4.2.5滤池管渠的布置 (22)4.2.6反洗空气的供给 (26)4.2.7水头损失 (28)5污泥处理 (28)5.1排泥水处理系统的计算（污泥浓缩池及脱水机房） (28)5.2设计参数 (29)6消毒 (29)6.1加药量的确定 (29)6.2加氯间的布置 (30)7其他设计 (30)7.1清水池的设计 (30)7.2吸水井的设计 (30)7.3二泵房的设计 (30)7.4辅助建筑物面积及人员设计 (31)8水厂管线 (31)8.1给水管线 (31)8.2排水管线 (31)8.3电缆沟 (31)8.4加药管线 (31)8.5自来水管线 (32)9道路及其它 (32)9.1道路宽度设计 (32)9.2绿化布置 (32)9.3照明 (32)9.4围墙 (32)10水厂总体布置 (32)10.1水厂的平面布置 (32)10.2水厂的高程布置 (32)11技术经济分析 (33)12设计体会 (35)参考文献 (35)1总论1.1设计任务及要求净水厂课程设计的目的在于加深理解所学专业理论，培养运用所学知识综合分析和解决实际工程设计问题的初步能力，在设计、运算、绘图、查阅资料和设计手册以及使用设计规范等基本技能上得到初步训练和提高。
目录引言............. 错误！未定义书签。
1 设计任务及概况 (6)1.1设计任务及依据 (6)1.1.1 设计任务 (6)1.1.2 设计依据及原则 (6)1.1.3设计范围 (6)1.2设计水量及水质 (7)1.2.1设计水量 (7)1.2.2设计水质 (7)1.3.3设计人口 (7)2 工艺设计方案的确定 (8)2.1方案确定的原则 (8)2.2污水处理工艺流程的确定 (8)2.2.1厂址及地形资料 (8)2.2.2气象及水文资料 (8)2.2.3可行性方案的确定 (9)2.2.4工艺流程方案的确定 (9)2.2.5污泥处理工艺流程 .................................. 错误！未定义书签。
2.3主要构筑物的选择 (11)2.3.1格栅 .......................................................... 错误！未定义书签。
2.3.2泵房 .......................................................... 错误！未定义书签。
2.3.3沉砂池 ...................................................... 错误！未定义书签。
2.3.4初沉池、二沉池 ...................................... 错误！未定义书签。
2.3.5曝气池 ...................................................... 错误！未定义书签。
2.3.6接触池 ...................................................... 错误！未定义书签。
2.3.7计量槽 (14)2.3.8浓缩池 ...................................................... 错误！未定义书签。
摘要：随着人口增长、经济发展及人类生活水平的提高，人类对水的需求日益增长，对水质、水量的要求越来越高。
本设计为湖北省某城市给水初步设计。
水源采用地表水，取水方式：岸边合建式取水构筑物取水。
净水厂近期规划产水能力10万吨/天，远期规划15万吨/天。
净水工艺流程为：原水→取水泵站→管式混合器→往复式隔板絮凝池→平流沉淀池→V型滤池→液氯消毒→清水池→送水泵站→城市管网。
根据原水水质及水温，絮凝剂选用碱式氯化铝，最高投药量为29.0mg/L。
选液氯消毒剂，采用滤后加氯，最大加氯量为3.0mg/L。
水厂绿化面积占水厂总面积的35%。
出水水质符合《生活饮用水卫生标准》（GB5749-2006）。
关键词：岸边式取水构筑物；往复式隔板絮凝池；平流沉淀池；V型滤池Absteract：With the population growth, economic development and the improving of living standards , human not only demands for more and more water, but also increases their demands on water quality .This design is about the water supply project for the Hubei area of China which called city.According to the original information, the raw water comes from the surface water by the type of semi-underground-shore.The Design-scale of the water purification plants is about 100000 t/d，long-term plants is 150000 t/d.Process for the water purification: raw water →first pumping station →tube type mixer→Reciprocating baffled flocculation tank → stratospheric sedimentation tanks →V-filter →clearwell →secondary pumping station → Pipeline Network of city. According to the original water water quality andthe water temperature, Flocculant for PAC, the maximum dosage of 29.0 mg/L. Chooses the liquid chlorine disinfectant, after filtration chlorination design uses 3.0mg/L. Waterworks total area of green plants total area of 35%. Waterworks water quality conforms to the "standard of drinking water" requirement.According to the distribution of users and the water quality, the water supply networks for the city using the way of district water supply.Both the water quality, According to the design results, all of the water Pressure,water quality and water storage can meet the uses’demands.（GB5749-2006）Keywords : Shore-water structures; Reciprocating baffled flocculation tank; Stratospheric sedimentation tanks; V-filter目录前言 (1)第1章设计任务书 (2)1.1 毕业设计题目 (2)1.2 毕业设计（论文）的主要内容 (2)1.2.1 设计目的 (2)1.2.2 设计原始资料 (2)1.3 毕业设计（论文）的要求 (4)1.4 进度安排 (5)1.5 主要参考文献 (5)第2章总论 (7)2.1 项目背景 (7)2.2 环境概况 (7)2.3 设计水质水量 (7)2.3.1 设计水质 (7)2.3.2 水质分析 (7)2.3.3 设计水量 (8)2.4 执行标准 (8)第3章设计说明书 (9)3.1 水厂厂址选择 (9)3.2 工艺流程的选择 (10)3.3 取水构造物 (11)3.3.1 取水构筑物形式的选择 (11)3.3.2 进水间 (12)3.3.3 取水泵房 (12)3.4 加药间 (13)3.4.1 混凝剂药剂的选用 (13)3.4.2 投加方式的选择 (14)3.4.3 药剂溶解池 (14)3.4.4 溶液池 (14)3.4.5 加药间 (15)3.5 混合设备 (15)3.6 絮凝池 (16)3.6.1 絮凝池类型的选择 (16)3.6.2 絮凝池尺寸 (17)3.7沉淀池 (17)3.7.1 沉淀池类型的选择 (17)3.7.2 尺寸 (18)3.8 滤池 (18)3.8.1 滤池类型的选择 (18)3.8.2 尺寸 (19)3.9 消毒间 (20)3.9.1 消毒方式选择 (20)3.9.2 加氯量 (20)3.9.3加氯设备 (21)3.9.4 加氯间的布置 (21)3.10 清水池 (21)第4章设计计算书 (22)4.1 设计供水量 (22)4.2 进水间计算 (23)4.2.1 进水孔和格栅设计 (23)4.2.2 格网尺寸 (23)4.2.3 进水间尺寸 (24)4.2.4 格栅格网的起吊设备 (24)4.3 一级泵站的设计计算 (25)4.3.1 流量的设计 (25)4.3.2 设计扬程H (25)4.3.3 初选水泵和电动机 (25)4.3.4 机组基础尺寸的确定 (26)4.3.5 吸水管路与压水管路计算 (26)4.3.6 机组和管道布置 (26)4.3.7 吸水管路和压水管路水头损失 (26)4.3.8 复核水泵 (28)4.3.9 水泵安装高度 (28)4.3.10附属设备的选择 (28)4.3.11 泵房建筑高度的确定 (29)4.4溶解池和溶液池计算 (29)4.4.1 溶液池 (30)4.4.2 溶解池 (30)4.4.3 投药管 (30)4.5 计量投加设备计算 (31)4.6 药剂仓库设计计算 (31)4.7 混合器设计计算 (32)4.8 絮凝池设计计算 (33)4.8.1 设计要点 (33)4.8.2 絮凝池计算 (33)4.9 沉淀池设计计算 (37)4.9.1 设计要点 (37)4.9.2 设计计算 (37)4.10 滤池设计计算 (40)4.10.1 设计要点 (40)4.10.2 滤池设计参数 (40)4.10.3 平面尺寸计算 (41)4.10.4 水封井设计 (41)4.10.5 反冲洗管渠系统 (42)4.10.6 滤池管渠的布置 (44)4.10.7 V型槽的设计 (47)4.10.8 冲洗水的供给 (48)4.10.9 反洗空气的供给 (50)4.10.10 设备选型 (53)4.11 消毒设计计算 (53)4.11.1 加氯量 (53)4.11.2 加氯间、氯库 (54)4.12 清水池设计计算 (54)4.12.1 清水池的有效容积 (54)4.12.2 管道系统 (55)4.12.3 清水池的布置 (56)4.13 辅助建筑物 (56)4.13.1 附属建筑物 (56)4.13.2 附属设备 (57)第5章水厂平面和高程布置 (57)5.1平面布置 (57)5.2 高程布置 (58)5.2.1 处理构筑物中的水头损失 (58)5.2.2 管渠的水力计算 (59)5.2.3 给水处理构筑物高程计算 (60)第6章自动检测控制系统 (61)6.1 控制系统及要求 (61)6.2 控制方式 (62)6.3 控制内容 (62)6.3.1 取水泵房 (62)6.3.2 加药间 (62)6.3.3 加氯间 (63)6.3.4 净水构筑物 (64)6.4 数据记录和处理 (64)第7章工程概预算 (65)7.1建筑工程造价 (65)7.2常年运转费 (66)设计总结 (68)致谢 (69)参考文献 (70)前言本设计课题为湖北省某城市给水厂初步设计。
给水排水水厂毕业设计南京林业大学本科毕业设计( 论文)题目: 淮安市盱眙水厂工艺设计学院: 南方学院专业: 给水排水工程班级: N0706052姓名: 王琳学号: N指导教师: 王郑二O一一年六月九日摘要 ......................................................................................... 错误!未定义书签。
ABSTRACT ............................................................................. 错误!未定义书签。
1设计任务及要求 ................................................................... 错误!未定义书签。
1.1设计任务及工作要求 .................................................... 错误!未定义书签。
1.1.1设计题目.................................................................. 错误!未定义书签。
1.1.2设计进出水水质 ..................................................... 错误!未定义书签。
1.1.3城县人口及用水情况 ............................................. 错误!未定义书签。
1.1.4气候条件.................................................................. 错误!未定义书签。
1.2设计工作内容 ................................................................ 错误!未定义书签。
目录一、设计任务书 (1)二、设计阐明书 (4)三、设计计算书 (9)1、取水工程 (9)2、净水厂工程 (18)3、水厂高程计算 (23)4、工程总概算 (26)4.1 水厂土建费用 (26)4.1.1 工程直接费用 (26)4.1.2 间接费 (26)4.1.3 利润 (26)4.1.4 税金 (26)4.2 设备及安装费用 (27)5、运营费用 (27)四、总结 (28)五、道谢 (8)六、参照目录 (28)毕业设计任务书（水厂）一、毕业设计目毕业设计是教学重要环节，它能全面反映学生对知识掌握及运用能力。
通过毕业设计，协助学生进一步理解所学理论知识，锻炼其计算、制图、写作及语言表达能力，培养其独立思考，勤学好问能力，使学生得到工程师素质基本训练。
二、设计任务课题：某市20万吨/日水厂扩大初步设计1、设计结束时，学生应交如下成果2、厂区总平面布置图1张；（1）高程布置图1张；（2）重要构筑物工艺图3张A、二级泵站构造图；B、V型滤池构造图；C、平流式深沉池（3）设计任务书1份（4）设计阐明书1份（5）设计计算书1份注意：所绘制图纸中，至少有一份是计算机绘制。
三、设计规定1、出水水质符合《生活饮用水卫生原则》。
2、充分发挥独立思考和独立工作能力，做到设计规范，没有原则性错误，计算对的，图纸表达良好，阐明书内容要，论证充分，笔迹端正。
3、设计应从技术，经济两方面考虑，注意新技术应用，使设计具备投资省、管理以便等特点。
4、准时完毕设计任务。
四、设计原始资料及参照书目1、水源状况长江水源，水文资料如下：沿江防洪堤坝顶标高28.6m（吴淞高程）；历年最高水位26.42m（吴淞高程）；历年最低水位8.68（吴淞高程）；历年最高水温32ºC；历年最低水温17.8ºC；历年最大流量73320㎡/s；历年最小流量2467㎡/s；历年平均流量2292㎡/s；最大流速3m/s;最高浊度3400度；平均浊度：冬50-100度；夏1000-1300度。
2、气象资料历年最多风向：东向历年最大风速：23.0m/s历年平均气温：17 ºC历年极端最低气温：-17ºC历年极端最高气温：40.3ºC历年平均降水量：1406.6ml历年最大降水量：2184.4ml历年平均地面温度：18.8ºC历年最大冻土深度：6cm历年平均相对湿度：783、地震资料地震烈度：6度4、工程地质资料地耐力10t/㎡以上五、参照书目《室外给水设计规范》《净水厂设计》《给水排水手册》（第一册、第三册、第十册、第十一册）《给水排水原则图案》《机电产品样品》《黄石机电设备安装工程概算定额》设计阐明书一、水厂工艺流程和解决构筑物选取给水解决工艺常规流程：混凝→沉淀→过滤→消毒。
对于地表水，生活饮用水常规解决工艺流程，常用有如下三种：1、 地表水→混凝沉淀→过滤→消毒→饮用水；2、 地表水→自然沉淀→混凝沉淀→过滤→消毒→饮用水3、 地表水→混合→絮凝沉淀池→过滤池→清水池→二级泵房→顾客；给水解决办法和工艺流程选取，应依照原水水质、设计生产能力等因素，通过调查、必要实验并参照相似条件下解决构筑物运营经验、经技术经济比较后拟定。
由于水源不同，水质各样，饮用水解决系统构成和工艺流程有各种各样。
以地表水作为水源时，解决工艺流程中普通应涉及混合、絮凝、沉淀、过滤及消毒。
本设计采用长江水源。
方案（1）（2）流程较简朴技术规定不高，水质规定不高，方案（3）流程较适合，水质规定较高，设计较合理。
依照设计生产能力等因素，经技术比较后拟定采用第三个方案。
咱们采用工艺流程如下：原水→一级泵房→混合→絮凝沉淀池→V 型滤池→清水池→二级泵房→顾客二、取水泵房设计阐明1、 取水构筑物采用河床式自流管式取水构筑物，集水间与泵房合建，取水头部选用箱式取水头部。
2、 泵房设计直径为20米圆形泵房 水泵选取：混凝剂 消毒剂↓除了考虑到最高供水工况流量和扬程规定外，特别在运营效率、造价等方面进行研究。
选用800S80A型水泵，按照800S80A型水泵规定，选用Y1600-8/1430型电动机。
水泵机组基本设计：+（0.4~0.6）m基本长度L=水泵和电机最外端螺孔间距L1+（0.4~0.6）m基本宽度B=水泵或电机最大螺孔间距B1基本高度H=地脚螺栓埋入长度H+（0.10~0.15）m1基本高度应不不大于50~70cm，基本普通用混凝土浇筑，其顶面高出室内地坪约为10~20cm.预留螺孔：当d螺栓>40mm时，螺孔中心距基本边沿>300mm当d螺栓<40mm时，螺孔中心距基本边沿>150~200mm，但基本螺孔边沿与基本边沿间距不得不大于100~150mm。
螺孔尺寸可为80~200mm方孔，普通采用100⨯100mm或150⨯150mm起重设备选用：依照泵房布置，设备重量，泵房跨度、高度、操作和检修规定，参照《给水排水设计手册》（3）起重设备选用原则，选用CD I（6-30m）单轨电动葫芦起重机。
给水泵房在工作时，也许会浮现如下三种状况排水；⑴、随时排出泵运营时轴承冷却水，水泵填料函和闸阀等漏水以及大型电动机配套冷却水。
⑵、停泵检修时，排除放空水泵和管路内剩水。
⑶、发生裂管事故特殊状况下大量泄水。
出于对上述状况考虑，采用排水泵排水，在泵房内设有集水坑各种管沟、排水沟等应与排水管相连通，并有i≥0.01坡度，坡向集水坑电缆沟床应与排水坑相连以排除沟内积水，但连接处需设阀门等隔断办法，以免排水倒入电缆沟。
泵房机组布置：参照《给水排水设计手册》（3）表5-31，机组布置形式采用直线单形。
机组布置间距：两水泵机组间通道净距为1.5m，相邻两水泵机组突出某些与墙壁净距为1.5m，考虑就地检修时，每个机组一侧应有一条不不大于水泵机组宽度0.5m通道，并应保证泵轴和电动机转子在检修时拆卸。
泵房重要人行道宽为1.5m,配电盘前面通道宽度为2m。
3、吸水管路布置：水泵进行管道上设有与管道直径相似止回阀。
每台水泵都要单独设立吸水管，可直接向吸水井吸水，吸管有向水泵不断上升坡度（i≥0.005）;水泵吸入端渐缩管采用偏心渐缩管。
4、出水管布置：1）、出水管上设立DN600阀们。
2)、由于出水输水管线较长，直径较大，为了尽快排除出水管内空气，在泵后出水管上安装有泄气阀。
5、变配电间布置：1）、为保证都市供水可靠，采用双电源同步供电。
2）、变配电装置接近供水泵房。
三、反映池设计阐明1、反映池总共有2座，反映时间为20分钟。
2、池内进口流速为0.6m/s ,出口流速为0.3m/s。
3、隔板间净距设计值为1.0m。
4、反映池超高为0.3m。
5、隔板转弯处过水断面面积为廊道断面面积1.4倍。
6、池底坡向排泥口坡度为3﹪，排泥管直径200mm。
四、混凝剂及投加设计阐明依照长江水水质特性，选用碱式氯化铝（PAC）,作为混凝剂，这种混凝剂特点：1)、PAC是种无机高分子化合物，是三氯化铝和氢氧化铝复合盐。
2)、PAC絮凝体较硫酸致密大，形成大，易于沉淀，混凝效果好，PAC在混凝过程中消耗碱度少，适应PH范畴较硫酸铝宽且稳定。
3)、PAC腐蚀性小。
4）、与硫酸铝化较含Al2O3成分高，具备投药量少，节约药耗，减少水成本等长处。
5）、PAC混凝效果与盐基度关系密切，原水浊度越高，使用盐度高PAC，其混凝沉淀效果好。
6）、PAC产品自身无害，据全国各地使用状况，净化后生活用水普通均附合国家饮用水水质卫生原则。
投加办法：采用湿投法，投加方式采用压力投加，通过加药泵注入到压力管内，加药泵型号为T26HW（CD）10-1500型调制设备：1、溶解池高程设立在地坪面如下，池顶高出地面0.2m，溶解池池底坡度为0.02，池底设有排沙管，池壁设超高0.2m溶药池普通采用钢筋混凝土池体，内壁涂衬玻璃钢、辉绿岩、耐酸胶泥瓷砖或聚氯乙烯板等。
2、溶液池采用高架式设立，以便能重力投加药剂，池周边设有工作台，池底坡度为0.02，坡部设立排空管。
五、沉淀池设计阐明沉淀池采用平流式沉淀池1、混凝沉淀时，出水悬浮物含量普通低于10mg/l2、池数为4座3、沉淀时间依照原水水质和沉淀后水质规定，沉淀时间为1.5h4、沉淀池内平均水平流速设计为20mm/s，沉淀池有效水深3.0m,超高0.3m5、沉淀池长宽比不不大于4：1，长深比应不不大于10：16、泄空时间普通不超过6小时7、 弗劳德数为4101-⨯~5101-⨯范畴内六、滤池设计1. 为节约占地，采用双格V 型滤池，滤板材质为混凝土，单格宽单B =4.0m ，板长单L =15.0m ，分为并列两组，每组3座，共6座，每座面积f=120㎡，总面积720㎡。
2. 水封采用单层加厚均滤料，粒径0.95~1.50mm,不均匀系数1.2~1.5,滤速v=15m/h 。
第一步：气冲冲洗强度1气q =152/m s L ⋅,气冲时间为T 气=4min第二步：气水同步反冲空气强度2气q =162/m s L ⋅，水强度为1水q =42/m s L ⋅，气水同步反冲时间为T 气水=4min第三步：水冲强度为2水q =42/m s L ⋅，单独水冲时间为T 水=6min 冲洗时间总计t=14min ，冲洗周期T=48h ，反冲洗横扫强度为1.82/m s L ⋅3. 井出水堰总高为2.73m4. 反冲洗管渠两侧沿程各布置20个配气小孔和20个布水小孔，空间距0.6m,共四个配气小孔和40个配水方孔。
5. 排水集水槽顶端高出滤料层顶面0.5m 6. 进水总渠宽1.0m,水面高1.0m7. 每座滤池由进水侧壁开三个进水孔，进水总渠浑水由这三个孔进入滤池，孔口宽1.05m,高0.2m8. 宽顶堰高5m ，与侧壁相距0.5m 配水渠宽0.8m ，渠长9.2m 9. V 型槽槽设表扫水出水孔，直径为0.025m ，间隔为0.15m 10. 选用冲洗水箱供水，反冲洗配水干管用DN800钢管11. 滤池底部设有排空管，其入口处设栅罩，池底坡度约为0.005，坡向排空管 12. 配水系统干管末端设有管径约为50mm 排气管，在排气管伸出滤池顶处加截止阀 13. 冲洗阀们用液动阀们七、清水池设计阐明设计三座清水池，水池采用钢筋混凝土制作，矩形水池平面尺寸为13m 3m,有效水深为3m ，超高为0.5m ，进水管径为300mm ，进水管流速为0.85m/s,出水管管DN350mm ，也出水管流速为V=0.75m/s ，水池上部设有DN300mm 溢流管，为使空气流动，水池顶上设有8条放在水池顶上面0.7m 通风管，池顶覆土厚度0.5m ，另设两个孔径为1200mm 检查孔，孔内设立钢梯以使从下检修。
