CDMA测试操作指引

  • 格式：doc
  • 大小：15.35 MB
  • 文档页数：82

CDMA测试操作指引版本修订记录目录1 概述 (5)2 仪器及物料准备及测试组网图 (5)2.1 仪器及物料清单 (5)2.2 测试组网图 (5)3 CMU200 CDMA测试步骤 (7)3.1 选择测试的通信标准 (7)3.2 网络设置 (9)3.3 基站设置 (9)3.4 服务配置 (10)3.5 RF设置 (11)3.6 手机附着仪器 (12)3.7 呼叫手机 (13)3.8 在高斯白噪声条件下前向业务信道的解调性能 (14)3.9 灵敏度测试 (18)3.10 动态范围测试 (19)3.11 时间误差测试 (19)3.12 频率误差、波形质量测试 (22)3.13 反向导频码道与其他码道时间误差测试 (24)3.14 反向导频码道与其他码道相位误差测试 (25)3.15 码域功率测试 (27)3.16 开环功率输出范围测试 (28)3.17 开环功率控制的时间响应测试 (30)3.18 闭环功率控制范围测试 (33)3.19 最大射频输出功率范围测试 (35)3.20 最小射频输出功率范围测试 (36)3.21 待机输出功率测试 (38)3.22 门控输出功率测试 (38)3.23 码域与反向导频信道的输出功率误差测试 (41)3.24 发射机传导杂散辐射测试 (43)4 Agilent 8960 CDMA测试步骤 (44)4.1 8960开机并选择应用程序 (44)4.2 线损设置 (45)4.3 网络设置 (47)4.4 基站设置 (49)4.5 码道参数设置 (51)4.6 呼叫参数设置 (52)4.7 手机附着仪器、呼叫手机 (56)4.8 在高斯白噪声条件下前向业务信道的解调测试 (57)4.9 灵敏度测试 (59)4.10 动态范围测试 (61)4.11 时间误差测试 (63)4.12 频率误差、波形质量测试 (64)4.13 反向导频码道与其他码道时间误差测试 (66)4.14 反向导频码道与其他码道相位误差测试 (67)4.15 码域功率测试 (67)4.16 开环功率输出范围测试 (69)4.17 开环功率控制的时间响应测试 (70)4.18 闭环功率控制范围测试 (72)4.19 最大射频输出功率范围测试 (74)4.20 最小射频输出功率范围测试 (76)4.21 待机输出功率测试 (77)4.22 门控输出功率测试 (77)4.23 码域与反向导频信道的输出功率误差测试 (78)4.24 发射机传导杂散辐射测试 (80)5 附件 (82)5.1 线损测试 (82)5.2 CDMA 原稿测试规范 (82)5.3 CDMA 翻译的部分测试规范内容 (82)1概述本文的目的是介绍CDMA射频指标的测试方法。

2仪器及物料准备及测试组网图2.1仪器及物料清单2.2测试组网图图1.点测手机组网图图2.耦合台耦合测试手机组网图图3. 三角锥耦合测试手机组网图3 CMU200 CDMA 测试步骤3.1 选择测试的通信标准按下CMU200面板上右边菜单栏上MENU SELECT 。

然后通过旋转白色大按钮及左右按键选择你所要测试的通信标准（CDMA2000 450MHz,CDMA2000 Cellular(800MHz),CDMA2000 PCS(1900MHz),CDMA2000 IMT-2000(2.1GHz)）并选择信令测试（Signaling ）。

如下图:图4. 选择通信标准按下1st Service Class 选择Loopback Service(Test)。

按下Network Standard 选择Band Class 为BC0:US Cellular 。

如下图:图5. 网络及服务类型选择3.2网络设置按下显示屏下面的Network按钮。

旋转白色按键，选中Mobile Country Code，通过数字键设为460(中国移动通信的国家代码，如果是测试卡，设为测试对应的MCC即可)。

如下图。

图6.网络设置3.3基站设置按下显示屏下面的BS Signal，旋转白色按钮选择Channel设置频点为283（800M频点有1-799,991-1023）。

CDMA Power设为-75dBm，也可设大一点，以方便注册到手机上。

如下图：图7.基站设置3.4服务配置按下显示屏下面的Service Cfgl，旋转白色按钮选择F-FCH-RC,按规格要求设置为RC1、RC2、RC3等。

如下图：图8.服务配置3.5RF设置按下显示屏下面的RF设置线损。

按下显示屏右边的Ext.Att.Output及Ext.Att.Output，从数字键中输入线损。

注意线损补偿为正（+）。

具体线损的测试方法请参照附件5.1。

图9.线损设置3.6手机附着仪器按下显示屏下面的Connection，按下显示屏右边的Signal On。

将手机装上联通卡、开机。

观察仪器面板，看是否仪器状态由SignalOn变成Registered。

如果手机没有注册上仪器，则检查下是否上面的基站设置的功率过小，或频点设置不正确。

如果仪器变为注册状态，则按Connect MS呼叫手机了。

如下图：图10.手机附着仪器3.7呼叫手机手机注册上仪器后，按下显示屏右边的Connect MS，如果连接成功，仪器会自动显示测试界面。

如下图：图11.连接手机3.8在高斯白噪声条件下前向业务信道的解调性能手机连接上仪器后，按右下的Menus键，选择Receiver Quality，然后按Test Setup Applic,选择TCH Demod。

如下图:图12.前向业务信道解调性能可以通过右边的BS Signal Level设置基站的功率参数。

如：总功率CDMA Power，导频功率F-PICH Level，基本信道功率F-FCH Level。

如下图通过右边再按一下BS Signal Level则会出现高斯白噪声设置Impairm。

按下左下角的AWGN Level设置高斯白噪声功率，按规范要求，设为+1。

如下图：置。

如下图:图13.频点及数据速率设置指标要求：参照测试规范3.9灵敏度测试手机连接上仪器后，按右下的Menus键，选择Receiver Quality，然后按Test Setup Applic,选择Sensitivity。

然后同上一测试前向业务性能解调性能一样设置基站信号。

即：按下右边的“BS Signal level”，设置“CDMA Power”为-104dBm，设置“F-PICH Level”为-7dB。

如果是RC1、RC3则“F-FCH”设置为-15.6dB，如果是RC2、RC5则“F-FCH”设置为-12.3dB，如果是RC7则“F-FCH”设置为-20.6dB。

如下图:指标要求：FER<=0.5%@-104dBm/1.23MHz 95%可信度。

如果测试时发现在CDMA Power为-104dBm时，FER 在95％可信度下远小于0.5%，则可以设小CDMA Power（如-105dBm）再重复测试FER，直到FER在95%可信度下刚好为0.5%或刚好小于0.5%，此时为手机最小的灵敏度。

图14.灵敏度测试3.10动态范围测试手机连接上仪器后，按右下的Menus键，选择Receiver Quality，然后按Test Setup Applic,选择Dyn.Range。

然后同上一测试前向业务性能解调性能一样设置基站信号。

即：按下右边的“BS Signal level”，设置“CDMA Power”为-25dBm（CMU200默认是-26dBm，但规范要求是-25dBm），设置“F-PICH Level”为-7dB。

如果是RC1、RC2则“F-FCH”设置为-15.6dB，如果是RC2、RC5则“F-FCH”设置为-12.3dB，如果是RC7则“F-FCH”设置为-20.6dB。

如下图:指标要求：FER<=0.5%@-25dBm/1.23MHz 95%可信度。

如果测试时发现在CDMA Power为-25dBm时，FER 在95％可信度下远小于0.5%，则可以设大CDMA Power（如-24dBm）再重复测试FER，直到FER在95%可信度下刚好为0.5%或刚好小于0.5%，此时为手机最大的动态范围。

图15.动态范围测试结果3.11时间误差测试手机连接上仪器后，按右下的Menus键，选择Modulation，然后按 Applic.1,选择Overview O-QPSK(如果是RC3则为Overview H-PSK)。

然后同上一测试前向业务性能解调性能一样设置基站信号。

即：按下右边的“BS Signal level”，设置“CDMA Power”为-75dBm，设置“F-PICH Level”为-7dB。

“F-FCH”设置为-14dB。

如下图:然后读取Transmit Time Error这一项即可。

指标要求：在静态条件下，时间误差在±1us内。

图16.时间误差测试结果3.12频率误差、波形质量测试手机连接上仪器后，按右下的Menus键，选择Modulation，然后按 Applic.1,选择Overview O-QPSK(如果是RC3则为Overview H-PSK)。

然后同上一测试前向业务性能解调性能一样设置基站信号。

即：按下右边的“BS Signal level”，RC1、RC2：设置“CDMA Power”为-75dBm，设置“F-PICH Level”为-7dB。

“F-FCH”设置为-7.4dB。

RC3、RC4、RC5、RC6、RC7、RC8、RC9：设置“CDMA Power”为-101dBm，设置“F-PICH Level”为-7dB。

“F-FCH”设置为-7.4dB如下图:然后读取Carrier Freq Error这一项为频率误差，读取Waveform Quality这一项为波形质量。

指标要求：波形质量大于0.944。

频率误差参照规范。

800MHz频率误差要求为±300Hz。

图17.频率误差、波形质量测试结果3.13反向导频码道与其他码道时间误差测试在服务配置里设置无线配置为RC3到RC6。

手机连接上仪器后，按右下的Menus键，选择Code Dom.Power，然后按 Application,选择Time Offs. H-PSK。

如下图:然后读取导频码道与其他码道时间差值。

指标要求：工作在RC3到6时，反向导频码道与它共享相同反向CDMA信道的码分信道间的时间误差不应超过±10ns。

图18.导频码道与其他码道时间误差测试结果3.14反向导频码道与其他码道相位误差测试手机连接上仪器后，按右下的Menus键，选择Code Dom.Power，然后按 Application,选择Phase Offs. H-PSK。

合集下载

电信CDMA DT、CQT测试详细说明

电信CDMA DT、CQT测试详细说明

DT、CQT测试详细说明1、DT测试1.1测试方法语音业务测试：➢两部三星或LG测试手机（使用283频点测试卡）置于车内，并将测试手机固定，与测试软件相连，同时连接GPS接收机进行测试。

➢采用手机相互拨打的方式，手机拨叫、接听、挂机都采用自动方式。

每次呼叫建立时长为15秒，通话保持时长为90秒，呼叫间隔10秒；如测试过程主叫终端出现掉话或呼叫失败应及时进行书面记录；➢启动呼叫，开始记录测试数据，按照原定的测试路线完成测试；➢测试过程中，遇到无信号的情况，继续按照设置间隔要求不断进行试呼，所有的通话过程全部计入测试结果。

车速要求：➢在城区保持正常行驶速度；在城郊快速路车速应尽量保持在60～80公里/小时，不设置最高限速。

➢高速公路尽量保持在80公里/小时以上（限制车速路段以接近限制速度行驶）；国道、省道以及县级以上连接公路尽量保持在60～80公里/小时。

➢要求测试路线尽量均匀覆盖整个城区主要街道，并且尽量不重复。

数据业务测试：➢测试终端（使用283频点测试卡）置于车内，与测试软件相连，同时连接GPS 接收机进行测试。

➢在指定PDSN侧提供一个FTP server，要求FTP服务器支持断点续传，提供用户下载/上传权限。

➢通过测试软件控制CDMA 1X测试终端以拨号方式建立一个PPP连接。

利用测试软件中多次从FTP server上下载测试文件。

➢记录测试数据，按照原定的测试路线完成测试。

1.2数据分析及输出语音业务：➢定义1：覆盖率＝(Ec/Io≥-12dB&反向Tx_Power≤15dBm&前向RSSI≥-90dBm)的采样点数/采样点总数×100％➢定义2：覆盖率＝(Ec/Io≥-12dB&反向Tx_Power≤20dBm&前向RSSI≥-95dBm)的采样点数/采样点总数×100％➢说明：➢采样点总数为主、被叫测试终手机采样点样本数之和。

➢空闲状态下采集到的采样点数按(Ec/Io≥-12dB&前向RSSI≥-90dBm)纳入统计。

CDMA测试操作指引

CDMA测试操作指引

CDMA测试操作指引作者邓小丁日期2008-9-20 审核日期批准日期版本修订记录版本修改日期修改内容修改人V1.0 2008-9-20 初始版本邓小丁目录1概述 (6)2仪器及物料准备及测试组网图 (6)2.1仪器及物料清单 (6)2.2测试组网图 (7)3CMU200 CDMA测试步骤 (8)3.1选择测试的通信标准 (8)3.2网络设置 (11)3.3基站设置 (11)3.4服务配置 (12)3.5RF设置 (13)3.6手机附着仪器 (14)3.7呼叫手机 (15)3.8在高斯白噪声条件下前向业务信道的解调性能 (16)3.9灵敏度测试 (20)3.10动态范围测试 (21)3.11时间误差测试 (22)3.12频率误差、波形质量测试 (24)3.13反向导频码道与其他码道时间误差测试 (26)3.14反向导频码道与其他码道相位误差测试 (28)3.15码域功率测试 (29)3.16开环功率输出范围测试 (31)3.17开环功率控制的时间响应测试 (33)3.18闭环功率控制范围测试 (36)3.19最大射频输出功率范围测试 (38)3.20最小射频输出功率范围测试 (40)3.21待机输出功率测试 (41)3.22门控输出功率测试 (42)3.23码域与反向导频信道的输出功率误差测试 (45)3.24发射机传导杂散辐射测试 (46)4Agilent 8960 CDMA测试步骤 (48)4.18960开机并选择应用程序 (48)4.2线损设置 (48)4.3网络设置 (50)4.4基站设置 (52)4.5码道参数设置 (55)4.6呼叫参数设置 (55)4.7手机附着仪器、呼叫手机 (59)4.8在高斯白噪声条件下前向业务信道的解调测试 (60)4.9灵敏度测试 (62)4.10动态范围测试 (64)4.11时间误差测试 (67)4.12频率误差、波形质量测试 (68)4.13反向导频码道与其他码道时间误差测试 (70)4.14反向导频码道与其他码道相位误差测试 (71)4.15码域功率测试 (71)4.16开环功率输出范围测试 (73)4.17开环功率控制的时间响应测试 (75)4.18闭环功率控制范围测试 (77)4.19最大射频输出功率范围测试 (79)4.20最小射频输出功率范围测试 (80)4.21待机输出功率测试 (82)4.22门控输出功率测试 (82)4.23码域与反向导频信道的输出功率误差测试 (83)4.24发射机传导杂散辐射测试 (84)5附件 (86)5.1线损测试 (86)5.2CDMA 原稿测试规范 (86)5.3CDMA 翻译的部分测试规范内容 (86)1概述本文的目的是介绍CDMA射频指标的测试方法。

8960 CDMA耦合测试指导

8960 CDMA耦合测试指导

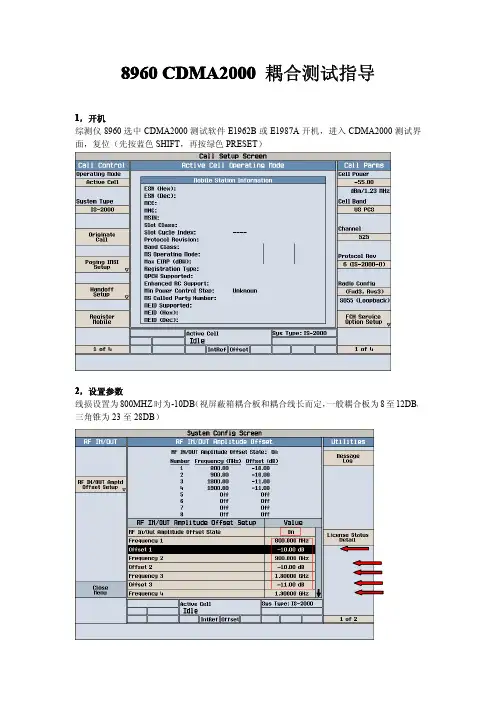

8960CDMA2000耦合测试指导
