建筑工程安全文明施工标准化图

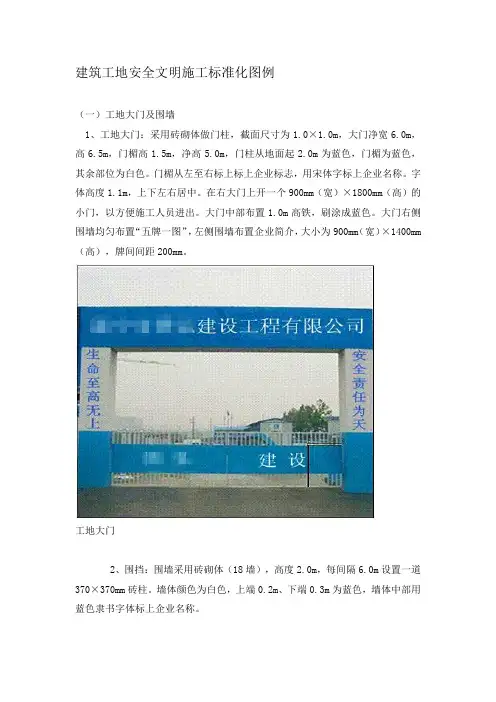

(一)工地大门及围墙
1、工地大门:采用砖砌体做门柱,截面尺寸为1.0×1.0m,大门净宽6.0m,高6.5m,门楣高1.5m,净高5.0m,门柱从地面起2.0m为蓝色,门楣为蓝色,其余部位为白色。门楣从左至右标上标上企业标志,用宋体字标上企业名称。字体高度1.1m,上下左右居中。在右大门上开一个900mm(宽)×1800mm(高)的小门,以方便施工人员进出。大门中部布置1.0m高铁,刷涂成蓝色。大门右侧围墙均匀布置“五牌一图”,左侧围墙布置企业简介,大小为900mm(宽)×1400mm(高),牌间间距200mm。
工地大门
2、围挡:围墙采用砖砌体(18墙),高度2.0m,每间隔6.0m设置一道370×370mm砖柱。墙体颜色为白色,上端0.2m、下端0.3m为蓝色,墙体中部用蓝色隶书字体标上企业名称。
大门正立面图
(二)安全通道
1、在进入建筑物入口处,或建筑物物体坠落半径范围内的人行通道处均需设置安全通道。
2、安全通道防护采用Ф48钢管搭设,长度为3000~6000mm(根据建筑物高度确定危险半径),宽度4000mm,高度为3800mm。
3、通道采用双层防护,两层之间间距无为800mm,顶层满铺脚手板,下层铺设50×100@350木坊,上订18mm厚木胶合板。
4、安全通道防护棚顶层设置防护栏杆,高度1200mm,两道水平杆,栏杆间距为400mm红白相间警示油漆,并满挂密目网。
5、安全通道防护棚两侧应设置斜撑,并满挂密目网,所有水平杆控制伸出立杆外侧100mm。
6、安全通道防护棚进口两侧应搭设钢管立柱(900×900),在通道防护棚进口处张挂安全警示标志牌和安全宣传标语。
安全通道效果图
1-1剖面图 2-2剖面图
3-3剖面图
(三)临边、洞口防护
1、水平洞口
(1)边长在25~200mm(含200mm)的洞口防护
洞口楔紧两根木方,洞口上盖18mm厚木胶合板,并用铁钉定牢,面刷红白相间的警示油漆,间距20cm,角度45°。
(2)边长在200~500mm(含500mm)的洞口防护
采用洞口上部盖18mm厚木胶合板,并用Ф8膨胀螺栓固定,面刷红白相间的警示油漆,间距20cm,角度45°。
(3)边长在500~1500mm(含500mm)的洞口防护
洞口上部铺设木坊,间距400mm,上铺18mm厚木胶合板并用铁钉钉牢。并将木坊侧面与地面间的空隙封严,面刷红白相间的警示油漆,
间距20cm,角度45°。洞口四周设置Ф48钢管防护栏杆,并将栏杆刷涂间距400mm红白相间的警示油漆。并悬挂“当心坠落”警示标志。水平杆控制伸出立杆外侧100mm。
(4)边长大于1500mm的洞口防护
洞口四周设置Ф48钢管防护栏杆,立杆间距不大于1800mm,防护栏杆下部设置200mm高18mm厚木胶合板做挡脚板。防护栏杆及挡脚板刷涂间距400mm红白相间的警示油漆。并在外侧满挂密目网,并悬挂“当心坠落”警示标志。水平杆控制伸出立杆外侧100mm。
边长在25~200mm(含200mm)的水平洞口防护
平面图 1-1剖面图
效果图
边长在200~500mm(含500mm)的水平洞口防护
平面图 1-1剖面图
效果图
边长在500~1500mm(含1500mm)的水平洞口防护
平面图 1-1剖面图
效果图
边长大于1500mm的水平洞口防护
平面图 1-1剖面图
效果图
2、临边防护
(1)基坑临边防护
①基坑开挖深度超过2.0m时,应设置临边防护栏杆。防护栏杆采用钢管搭设,设置三道水平杆,立杆间距不大于1.8m,立杆深入地面以下≥700mm(若基坑顶面有混凝土压顶,则预埋1Ф18钢筋,深度≥150mm,外露150mm,与立杆焊接),防护栏杆下部设置200mm高18mm厚木胶合板做挡脚板。防护栏杆的水平杆、立杆及挡脚板,必须刷间距400mm红白相间的警示油漆。所有水平杆控制伸出立杆外侧100mm。
②防护栏杆靠基坑侧满挂密目网,在醒目处悬挂“当心坠落”警示标志,并设置夜间警示灯。
③排水沟设置在基坑外侧,基坑顶面应有向排水沟方向≥3%的坡度。(2)楼梯临边防护
①楼梯及休息平台临边采用Ф48钢管搭设防护栏杆,设置水平杆三道。
②防护栏杆的水平杆、立杆必须刷400mm相间的红白警示油漆,所有水平杆控制伸出立杆外侧100mm。
③防护栏杆固定方式:采用冲击钻钻孔,打入1Ф18钢筋,深度≥200mm,外露150mm,与立杆焊接。
④临边高度大于2.0m的梯段必须满挂密目网。
⑤楼梯间必须设置照明,采用36V低压供电,并设置灯罩。(3)屋面、楼层临边防护
①当临边窗台或女儿墙高度≤800mm,外侧高差大于2.0m时,需进行临边防护。
②临边采用Ф48钢管搭设防护栏杆,设置水平杆三道,立杆间距不大于1.8m,防护栏杆下部设置200mm高18mm厚木胶合板做挡脚板。
③立杆与建筑物必须有牢固连接,有结构柱处采用钢管抱柱拉结,其余部位采用冲击钻钻孔,打入1Ф18钢筋,深度≥200mm,外露150mm,与立杆焊接。并每隔两根立杆设置一根斜拉杆,底部打入1Ф18钢筋与拉杆焊接。
④防护栏杆的水平杆、立杆必须刷400mm相间的红白警示油漆,所有水平杆控制伸出立杆外侧100mm。
⑤作业层栏杆高度不低于1.2m,屋面层防护栏杆高度不低于1.5m。
基坑临边防护
平面图
1-1剖面图
2-2剖面图
效果图
楼梯临边防护
立面图
