铁路桥梁钢桁梁明桥面施工工艺工艺

目录一、编制依据及范围 (1)1.1编制依据 (1)1.2、编制范围 (1)二、工程概况 (1)2.1、桥位 (1)2.2、设计技术参数 (2)2.3、主要设计指标及参数 (3)2.4、钢桁梁结构 (4)2.5拼装支架 (7)三、总体施工方案 (8)四、钢桁梁拼装架设 (8)（一）杆件预拼 (8)（二）杆件运输 (10)（三）杆件吊装 (11)（四）高强度螺栓施工 (18)（五）支座安装 (25)（六）钢桁梁涂装 (26)五、钢桁梁架设施工控制措施和注意事项 (29)（一）拼装前应准备的技术资料 (29)（二）准备工作 (29)（三）吊装架设作业 (30)（四）拼装连接 (30)（五）钢桁梁杆件拼装原则 (31)（六）钢桁梁拼装要点 (32)（七）顶落梁 (34)（八）钢梁纵、横移 (35)六、钢桁梁施工质量及验收标准 (35)七、钢桁梁架设安全注意事项 (37)八、附图 (39)山西中南部通道16标将军渡黄河特大桥钢桁梁拼装工艺一、编制依据及范围1.1编制依据1.1.1《铁路桥涵工程施工质量验收标准》（TB10415-2003）1.1.2《铁路工程基本作业施工安全技术规程》（TB10301-2009）1.1.3《铁路桥涵工程施工安全技术规程》（TB10303-2009）1.1.4《铁路钢桥高强度螺栓连接施工规定》（TBJ214-1992）1.1.5施工图：《道砟桥面双线下承式简支钢桁梁》跨度：128m 线间距：4.0m （图号：专桥（2010）0123-Ⅴ）2011年02月北京1.1.6施工图：《道砟桥面双线下承式简支钢桁梁》跨度：99.05m 线间距：4.0m （图号：晋中南洪日施桥-参-梁-2）1.1.7施工图：《主桥桥墩与基础》（图号：晋中南汤日施桥-01-019-Ⅵ）2011年04月北京1.1.8《高强度大六角头螺栓、大六角螺母、垫圈和技术条件》(GB/T1228～1231-2006)1.1.9《铁路钢桥制造规范》（TB 10212-2009）1.1.10《钢结构工程施工质量验收规范》GB/50205-20011.1.11《客货共线铁路桥涵施工技术指南》TZ203-20081.1.12《铁路钢桥保护涂装》TB/T1527-20041.2、编制范围将军渡黄河特大桥74#～75#墩、82#～88#墩间共7孔钢梁的施工架设，其中跨74#～75#墩为跨大堤钢梁，跨82#～88#墩为主桥钢梁。

钢桁梁拼装施工工艺工法1 前言1.1 工艺工法概况随着桥梁建设技术的不断发展，大跨度桥梁正以日新月异的态势快速涌现，而钢梁桥比预应力混凝土桥有着更好的跨越能力而被广泛采用，其主要结构形式有：钢桁梁（拱）桥、钢桁（箱）梁斜拉桥及钢桁（箱）梁悬索桥等。

1.2 工艺原理本工艺采用散拼架设钢桁梁。

利用龙门吊在岸边边跨支架上架设边跨钢梁，作为后续钢桁梁提升站，然后采用梁上运梁台车喂梁，在上弦利用吊机悬臂拼装钢梁。

根据钢梁的自重加设计活载的一半作为荷载计算的挠度作为钢梁拼装预设拱度。

2 工艺工法特点2.1可从一岸拼装到另一岸，不需要大型水上运输、吊装设备；2.2大部分杆件（除横梁、桥面板外）可利用栈桥作为临时杆件存放场，克服了运梁台车在上弦行走、杆件捆绑试吊的难度。

2.3 边跨架设时在临时墩上设置抱箍，每排栓孔下方安装施工平台，悬臂架设时使用永久检查车及增设吊机下挂平台作为施工平台，使得焊接及架梁施工不冲突；有足够的工作面。

3 适用范围适用于桥跨较大，通航要求不高，可设置跨中临时墩的钢桁梁散拼架设。

4 主要引用标准《铁路钢桥制造规范》（TB10212）《铁路钢桥高强度螺栓连接施工规定》（TBJ214）《客运专线铁路桥涵工程施工技术指南》（TZ213）《钢结构用高强度大六角头螺栓》（GB/T1228-及其他高栓规范）《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设60号）5 施工方法本工法采用先支架拼装后悬臂拼装方法进行钢梁架设。

在岸上边跨通过临时墩柱支撑的支架法安装，并且在安装好的钢梁上拼装悬臂架梁吊机及运梁台车，为悬臂架梁做准备。

悬臂架设时通过设置跨中临时支墩对钢梁进行支撑及调整。

6 工艺流程及操作要点6.1 施工工艺流程钢梁拼装分支架上拼装和悬臂拼装2种情况。

拼装时杆件应该预拼检查合格，各种辅助工程施工安装到位质量合格后方能进行钢梁的架设作业。

2种情况架设杆件的工艺流程见下图1：支架上首节钢梁安装流程支架上后续节间钢梁安装流程注：支架上安装时支撑标高是按照钢梁厂设拱度来确定的，杆件的安装顺序可以有多种顺序。

第1篇随着我国基础设施建设的快速发展，桥梁工程作为交通运输的重要基础设施，其建设规模和水平不断提高。

钢结构因其具有自重轻、强度高、施工周期短、耐腐蚀等优点，在桥梁工程中得到广泛应用。

本文将简要介绍桥梁工程钢结构施工工艺。

一、施工准备1. 施工图纸：根据设计图纸，了解桥梁结构形式、尺寸、材料等，为施工提供依据。

2. 施工方案：根据施工图纸和现场实际情况，制定合理的施工方案，包括施工顺序、施工工艺、施工方法等。

3. 施工材料：按照设计要求，准备足够的钢材、焊接材料、防腐材料等。

4. 施工设备：准备施工所需的吊装设备、焊接设备、切割设备、钻孔设备等。

二、施工工艺1. 钢结构预制：根据设计图纸，将钢材加工成梁、板、柱等构件，进行预拼装，确保构件尺寸和精度。

2. 钢结构运输：将预制好的构件运输至施工现场，注意保护构件，防止变形和损坏。

3. 钢结构安装：（1）基础施工：根据设计要求，完成基础施工，确保基础牢固、平整。

（2）支架安装：在基础上安装支架，确保支架稳定、可靠。

（3）构件安装：将预制好的构件按照设计要求，采用吊装设备进行安装，注意构件的定位和精度。

4. 钢结构焊接：采用焊接设备对构件进行焊接，确保焊接质量。

5. 钢结构防腐：对焊接好的钢结构进行防腐处理，防止腐蚀。

6. 钢结构涂装：在防腐处理后，对钢结构进行涂装，提高美观度和耐久性。

三、施工质量控制1. 材料质量：严格控制钢材、焊接材料、防腐材料等的质量，确保材料符合设计要求。

2. 施工工艺：严格按照施工方案和工艺进行施工，确保施工质量。

3. 施工检验：在施工过程中，对关键工序进行检验，确保施工质量。

4. 成品保护：在施工过程中，注意成品保护，防止损坏。

四、施工安全1. 安全培训：对施工人员进行安全培训，提高安全意识。

2. 安全防护：在施工过程中，采取必要的安全防护措施，确保施工安全。

3. 应急预案：制定应急预案，应对突发事件。

总之，桥梁工程钢结构施工工艺是一个复杂的过程，涉及多个环节。

铁路桥梁钢桁梁各种施工方法施工工艺钢桁梁7.1钢桁梁支架法施工7.1.1工艺概述在桥孔内搭设拼装支架，在支架上进行钢桁梁的拼装施工。

支架法施工常用于矮墩、浅水、滩地墩或桥不是很高的各种跨径、各种类型的钢桁梁拼装施工，钢梁支架拼装施工安全性较高，便于进行快速施工。

7.1.2作业内容包括施工准备；测量定位；钢梁进场验收、存放、运输及拼装；钢梁横移及顶、落梁等。

7.1.3质量标准及检验方法《铁路钢桥制造规范》（TB-2009）《铁路桥涵工程施工质量验收标准》（TB-2003）《高速铁路桥涵工程施工质量验收标准》（TB-2010）《铁路钢桥保护涂装及涂料供货技术条件》（TB/T 1527-2011）7.1.4工艺流程图施工筹办测量定位施工支架拼装钢梁进场及预拼钢梁杆件运输及吊装XXX横移顶落梁7.1.5工艺步调及质量控制一、施工筹办1．技术筹办工作（1）钢桁梁拼装架设前，应具备以下主要技术资料：1）钢梁结构设计图(注明钢梁设计标准温度)、杆件应力表、杆件质量表、钢梁安装计算资料。

2）桥址和桥头的地势、地质图。

3）桥址水文、气象资料。

4）桥墩、台结构图及竣工里程、高程、中线测量、跨度测量等资料。

5）钢梁制造厂应供给下列资料：①钢材质量证明书、主要焊缝检验报告及焊缝重大修补记录；②钢梁试拼记录：包括钢梁轮廓尺寸及主衍拱度、工地栓孔重合率、磨光顶紧及板层间缝隙等；③钢梁杆件(包孕支座)编号、质量、杆件发送表及拼装部位图；④杆件出厂检验及格证及制造进程中变更设想的杆件竣工图、工厂制造图；⑤工地栓接板面经处理后出厂时的摩擦系数试验资料和摩擦系数工地试验板若干组(试验板数量根据合同要求而定)。

⑥杆件拼装顺序图。

⑦钢桁梁拼装施工预拼图，含螺栓长度、型号、拼装冲钉数量及部位分布等。

⑧高强度螺栓连接副出厂合格证或产品质量保证书。

（2）根据己批准的设计文件及有关技术资料、桥址自然条件(包括水文、气象、地质、地形等)、航运要求、结构类型、施工机具及工期要求等因素编制实施性施工组织设计和施工结构设计。

钢桁梁正交异性板桥面施工工艺7.6.1 工艺概述本施工工艺适用于钢桁梁正交异性板桥面施工。

7.6.2 作业内容钢桁梁正交异性板桥面施工主要包括桥面板焊接和桥面板安装。

7.6.3 质量标准及检验方法《铁路钢桥制造规范》(TB10212-2009)《铁路桥涵工程施工质量验收标准》(TB10415—2003)《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）《客货共线铁路桥涵工程施工技术指南》（TZ203-2008）《铁路钢桥保护涂装》（TB/T1527-2004）7.6.4 工艺流程图桥面板架设采用桥面系同步安装方案施工。

7.6.5 工艺步骤及质量控制一、板桁组合桥面板焊接板桁组合桥面板焊接采用单面焊双面成型工艺保证焊缝熔透。

桥面板焊缝下部采用CO2气体保护电弧焊打底，上部采用埋弧焊。

桥面板横向焊缝应顺桥向打磨匀顺，纵向焊缝应横桥向打磨匀顺。

焊接工艺需符合设计要求，坡口熔透焊应按规范的要求进行无损检查。

二、桥面板安装桥面板安装应在本节间主桁杆件安装完毕后进行，安装时应在连接接头上打入40%的冲钉，穿60%的高强度螺栓并初拧，逐步用高强度螺栓换下所有的冲钉并初拧，待焊缝施焊完毕后，再将所有的高强度螺栓终拧。

桥面板安装后纵向焊缝在下一个节间钢梁安装时焊完，横向焊缝可适当滞后1～2 个节间施焊。

有运输道的桥面板纵横缝的焊接，在下一个节间钢梁安装时必须焊完。

最前端桥面板应先连接纵梁（肋）、横梁（肋）的螺栓，之后再进行焊接。

三、桥面板安装注意事项：⑴焊接工作环境湿度应小于80%，焊接低合金钢的环境温度不应低于5℃。

焊接过程中，注意焊接部位需要挡风。

⑵安装桥面板时，不得碰撞钢梁杆件。

⑶桥面板施焊期间，尽量减少作用其上的动荷载。

⑷桥面剪力钉和道砟槽的施工，应分别从各墩顶开始，向跨中方向施工。

双幅桥面施工应同步进行。

⑸道砟槽施工原则上应该在钢梁合龙后主结构（含平联杆件）全部安装完毕，吊索完全放松，结构处于一期恒载作用下施工。

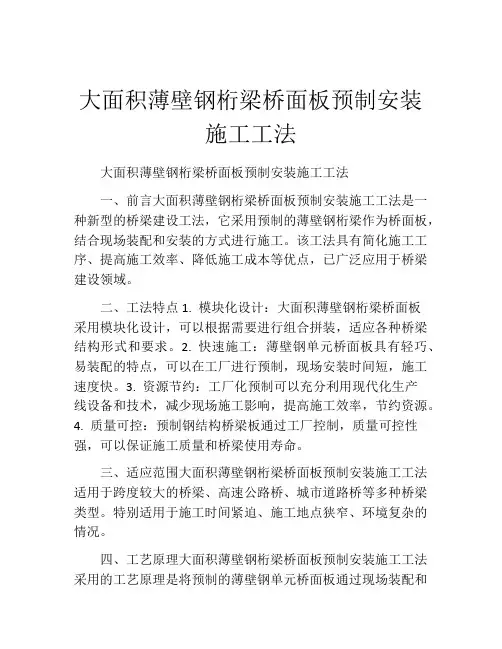

大面积薄壁钢桁梁桥面板预制安装施工工法大面积薄壁钢桁梁桥面板预制安装施工工法一、前言大面积薄壁钢桁梁桥面板预制安装施工工法是一种新型的桥梁建设工法，它采用预制的薄壁钢桁梁作为桥面板，结合现场装配和安装的方式进行施工。

该工法具有简化施工工序、提高施工效率、降低施工成本等优点，已广泛应用于桥梁建设领域。

二、工法特点1. 模块化设计：大面积薄壁钢桁梁桥面板采用模块化设计，可以根据需要进行组合拼装，适应各种桥梁结构形式和要求。

2. 快速施工：薄壁钢单元桥面板具有轻巧、易装配的特点，可以在工厂进行预制，现场安装时间短，施工速度快。

3. 资源节约：工厂化预制可以充分利用现代化生产线设备和技术，减少现场施工影响，提高施工效率，节约资源。

4. 质量可控：预制钢结构桥梁板通过工厂控制，质量可控性强，可以保证施工质量和桥梁使用寿命。

三、适应范围大面积薄壁钢桁梁桥面板预制安装施工工法适用于跨度较大的桥梁、高速公路桥、城市道路桥等多种桥梁类型。

特别适用于施工时间紧迫、施工地点狭窄、环境复杂的情况。

四、工艺原理大面积薄壁钢桁梁桥面板预制安装施工工法采用的工艺原理是将预制的薄壁钢单元桥面板通过现场装配和安装的方式进行组装成桥梁。

具体工艺原理是在预制钢桁梁面板上进行加工设计，并通过专用机具设备将薄壁钢桁梁面板连接起来，形成整体桥面结构。

这样可以提高桥面的强度和稳定性，减少施工中的风险和问题。

五、施工工艺1. 桥面板预制：在工厂进行大面积薄壁钢桁梁桥面板的预制，包括钢桁梁、桥面铺装等工序。

2. 现场安装：预制的桥面板通过专用机具设备进行现场装配和安装，确保桥面板的连接和结构稳定。

3. 吊装安装：利用起重设备将完成预组装的大面积薄壁钢桁梁桥面板吊装到支座上并进行固定。

六、劳动组织该工法需要具备有经验丰富的工程队伍，包括工程师、技术人员、施工人员等，以确保施工过程的顺利进行。

七、机具设备1. 起重机：用于桥面板的吊装安装，包括行车、千斤顶等。

钢箱梁桥面铺装施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、钢箱梁桥面铺装施工工艺流程1.1 施工前准备1.1.1 确认钢箱梁桥面的尺寸、型号和设计要求1.1.2 准备桥面铺装所需的材料和设备，如沥青混合料、摊铺机等二、桥面清理与检查1.2 桥面清理1.2.1 清除钢箱梁桥面上的杂物、灰尘和油污1.2.2 确保桥面表面干燥、干净、平整1.3 桥面检查1.3.1 检查钢箱梁桥面的平整度、强度和密实度1.3.2 确保桥面符合铺装要求，无裂缝、松动等缺陷三、沥青混合料制备1.4 沥青混合料配制1.4.1 根据设计要求，选择合适的沥青混合料配合比1.4.2 在搅拌站进行沥青混合料的拌合，确保混合料的质量和配合比符合要求四、沥青混合料运输与摊铺1.5 沥青混合料运输1.5.1 使用沥青混合料运输车将制备好的沥青混合料运输至施工现场1.5.2 确保运输过程中的温度和湿度控制，以保持混合料的性能1.6 沥青混合料摊铺1.6.1 使用摊铺机将沥青混合料均匀摊铺在桥面上1.6.2 控制摊铺速度和厚度，确保桥面铺装的平整度和均匀性五、沥青混合料压实1.7 沥青混合料压实1.7.1 使用压路机对摊铺后的沥青混合料进行压实处理1.7.2 控制压实速度和次数，确保沥青混合料的密实度和平整度六、桥面养护1.8 养护措施1.8.1 在沥青混合料压实完成后，进行桥面养护1.8.2 控制养护温度和湿度，避免沥青混合料开裂和变形1.9 养护时间1.9.1 根据沥青混合料的配合比和强度要求，确定养护时间1.9.2 在养护期间，定期检查桥面的状态，确保养护效果七、桥面铺装质量检测1.10 质量检测1.10.1 在桥面铺装完成后，进行质量检测，包括沥青混合料的厚度、平整度等1.10.2 记录检测数据，分析检测结果，确保桥面铺装质量符合要求八、桥面铺装问题整改与复查1.11 问题整改1.11.1 对检测和测试中发现的问题进行整改1.11.2 整改完成后，进行复查，确保问题得到解决九、桥面铺装资料归档1.12 资料归档1.12.1 整理桥面铺装过程中的相关资料，包括施工记录、检验报告等1.12.2 归档资料，以备查阅和审计。

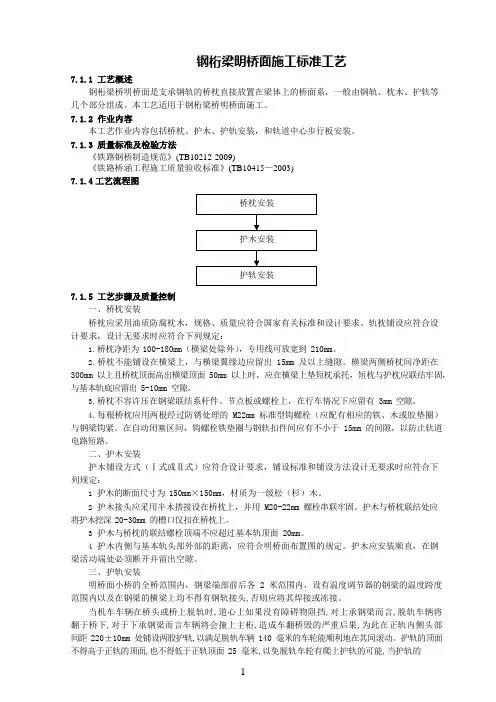

钢桁梁明桥面施工标准工艺7.1.1工艺概述钢桁梁桥明桥面是支承钢轨的桥枕直接放置在梁体上的桥面系，一般由钢轨、枕木、护轨等几个部分组成。

本工艺适用于钢桁梁桥明桥面施工。

7.1.2作业内容本工艺作业内容包括桥枕、护木、护轨安装，和轨道中心步行板安装。

7.1.3质量标准及检验方法《铁路钢桥制造规范》(TB10212-2009)《铁路桥涵工程施工质量验收标准》(TB10415—2003)7.1.4工艺流程图7.1.5工艺步骤及质量控制一、桥枕安装桥枕应采用油质防腐枕木，规格、质量应符合国家有关标准和设计要求。

轨枕铺设应符合设计要求，设计无要求时应符合下列规定：1.桥枕净距为 100-180mm（横梁处除外），专用线可放宽到 210mm。

2.桥枕不能铺设在横梁上，与横梁翼缘边应留出 15mm 及以上缝隙。

横梁两侧桥枕间净距在300mm 以上且桥枕顶面高出横梁顶面 50mm 以上时，应在横梁上垫短枕承托，短枕与护枕应联结牢固，与基本轨底应留出 5-10mm 空隙。

3.桥枕不容许压在钢梁联结系杆件、节点板或螺栓上，在行车情况下应留有 3mm 空隙。

4.每根桥枕应用两根经过防锈处理的 M22mm 标准型钩螺栓（应配有相应的铁、木或胶垫圈）与钢梁钩紧。

在自动闭塞区间，钩螺栓铁垫圈与钢轨扣件间应有不小于 15mm 的间隙，以防止轨道电路短路。

二、护木安装护木铺设方式（Ⅰ式或Ⅱ式）应符合设计要求，铺设标准和铺设方法设计无要求时应符合下列规定：1.护木的断面尺寸为150mm×150mm，材质为一级松（杉）木。

2.护木接头应采用半木搭接设在桥枕上，并用 M20-22mm 螺栓串联牢固。

护木与桥枕联结处应将护木挖深 20-30mm 的槽口仅扣在桥枕上。

3.护木与桥枕的联结螺栓顶端不应超过基本轨顶面 20mm。

4.护木内侧与基本轨头部外部的距离，应符合明桥面布置图的规定。

护木应安装顺直，在钢梁活动端处必须断开并留出空隙。

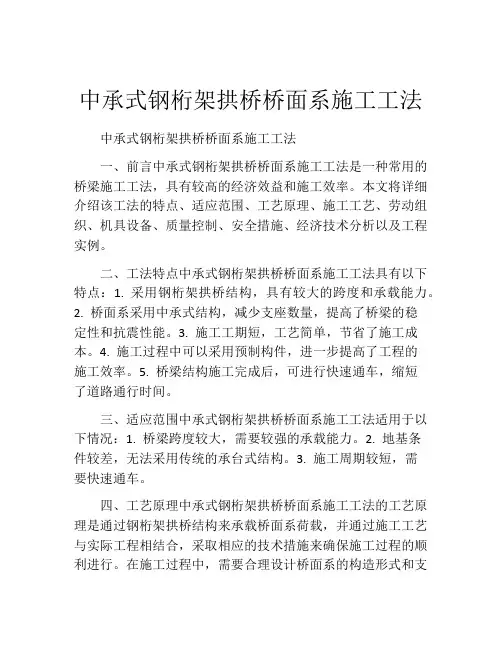

中承式钢桁架拱桥桥面系施工工法中承式钢桁架拱桥桥面系施工工法一、前言中承式钢桁架拱桥桥面系施工工法是一种常用的桥梁施工工法，具有较高的经济效益和施工效率。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点中承式钢桁架拱桥桥面系施工工法具有以下特点：1. 采用钢桁架拱桥结构，具有较大的跨度和承载能力。

2. 桥面系采用中承式结构，减少支座数量，提高了桥梁的稳定性和抗震性能。

3. 施工工期短，工艺简单，节省了施工成本。

4. 施工过程中可以采用预制构件，进一步提高了工程的施工效率。

5. 桥梁结构施工完成后，可进行快速通车，缩短了道路通行时间。

三、适应范围中承式钢桁架拱桥桥面系施工工法适用于以下情况：1. 桥梁跨度较大，需要较强的承载能力。

2. 地基条件较差，无法采用传统的承台式结构。

3. 施工周期较短，需要快速通车。

四、工艺原理中承式钢桁架拱桥桥面系施工工法的工艺原理是通过钢桁架拱桥结构来承载桥面系荷载，并通过施工工艺与实际工程相结合，采取相应的技术措施来确保施工过程的顺利进行。

在施工过程中，需要合理设计桥面系的构造形式和支撑方式，以满足桥梁的稳定性和安全性要求。

同时，在施工工艺上，可以采用预制构件和组装式构件，提高施工效率。

此外，还需要对临时支撑和施工方案进行详细的研究和设计，确保施工过程中的安全和质量。

五、施工工艺中承式钢桁架拱桥桥面系施工工艺包括以下几个施工阶段：1. 桥梁基础施工：包括地基处理、桩基施工等。

2. 主桥结构施工：包括桥墩施工、钢桁架拱桥安装等。

3. 桥面系施工：包括桥面铺装、栏杆安装等。

4. 临时支撑拆除：在桥梁结构完成后，将临时支撑进行拆除。

六、劳动组织中承式钢桁架拱桥桥面系施工需要合理组织施工人员，确保施工过程的协调和高效。

在劳动组织上，需要明确各个施工阶段的工作任务和工作流程，制定相应的施工计划，并合理安排作业人员的数量和工作时间。

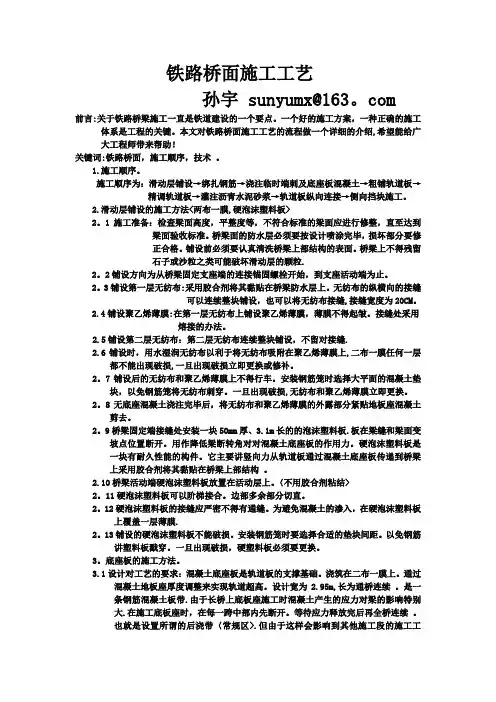

铁路桥面施工工艺孙宇 sunyumx@163。

com 前言:关于铁路桥梁施工一直是铁道建设的一个要点。

一个好的施工方案，一种正确的施工体系是工程的关键。

本文对铁路桥面施工工艺的流程做一个详细的介绍,希望能给广大工程师带来帮助！关键词:铁路桥面，施工顺序，技术。

1.施工顺序。

施工顺序为：滑动层铺设→绑扎钢筋→浇注临时端刺及底座板混凝土→粗铺轨道板→精调轨道板→灌注沥青水泥砂浆→轨道板纵向连接→侧向挡块施工。

2.滑动层铺设的施工方法<两布一膜,硬泡沫塑料板>2。

1施工准备：检查梁面高度，平整度等，不符合标准的梁面应进行修整，直至达到梁面验收标准。

桥梁面的防水层必须要按设计喷涂完毕，损坏部分要修正合格。

铺设前必须要认真清洗桥梁上部结构的表面。

桥梁上不得残留石子或沙粒之类可能破坏滑动层的颗粒.2。

2铺设方向为从桥梁固定支座端的连接锚固螺栓开始，到支座活动端为止。

2。

3铺设第一层无纺布:采用胶合剂将其黏贴在桥梁防水层上。

无纺布的纵横向的接缝可以连续整块铺设，也可以将无纺布接缝,接缝宽度为20CM。

2.4铺设聚乙烯薄膜:在第一层无纺布上铺设聚乙烯薄膜，薄膜不得起皱。

接缝处采用熔接的办法。

2.5铺设第二层无纺布：第二层无纺布连续整块铺设，不留对接缝.2.6铺设时，用水湿润无纺布以利于将无纺布吸附在聚乙烯薄膜上,二布一膜任何一层都不能出现破损,一旦出现破损立即更换或修补。

2。

7铺设后的无纺布和聚乙烯薄膜上不得行车。

安装钢筋笼时选择大平面的混凝土垫块，以免钢筋笼将无纺布刺穿。

一旦出现破损,无纺布和聚乙烯薄膜立即更换。

2。

8无底座混凝土浇注完毕后，将无纺布和聚乙烯薄膜的外露部分紧贴地板座混凝土剪去。

2。

9桥梁固定端接缝处安装一块50mm厚、3.1m长的的泡沫塑料板.板在梁缝和梁面变坡点位置断开。

用作降低梁断转角对对混凝土底座板的作用力。

硬泡沫塑料板是一块有耐久性能的构件。

它主要讲竖向力从轨道板通过混凝土底座板传递到桥梁上采用胶合剂将其黏贴在桥梁上部结构。

铁路桥梁桥面系及附属工程施工方法及工艺本工程桥面系及附属工程施工本着“优化工艺、减少资源投入、合理工序衔接、先入为主、全面跟进、资源共享、分段实施”的原则，以确保为铺架施工提供作业面为目标，利用桥梁下部劳务队，在梁部施工结束后，开始展开桥面系及附属的施工。

电缆槽及防撞墙采用现浇施工，模板采用拼装式钢模板，保证外观效果。

桥梁遮板、人行道栏杆在预制场中预制，采用吊装设备现场安装就位。

钢筋在钢筋加工场内加工，现场安装定位，混凝土施工采用泵车泵送，插入式振捣及平板振捣相结合的方式进行。

声屏障基础采用定型钢模板，现浇施工。

1.挡砟墙施工挡砟墙：测量放样→底部清理→扶正预埋钢筋→钢筋绑扎→模板安装→浇筑混凝土→模板拆除→养护→成品报验现场施工要符合设计图纸和设计规范的要求，严格按规范和技术交底进行施工。

钢筋半成品在钢筋加工棚加工完成后，用平板车运至桥面施工处进行绑扎。

钢筋绑扎之前，将挡砟墙两侧、底部清理干净，同时将梁体预埋的挡砟墙钢筋进行调整，确保钢筋保护层厚度，便于立模。

模板使用定制大块钢模板，在施工现场直接进行安装。

混凝土在拌和站集中拌制，用罐车将混凝土运至施工处，然后将混凝土放入存料槽，采用运料小车运至混凝土浇筑处进行浇筑。

混凝土养护，采用洒水养护。

混凝土浇筑前，必须检查各预埋件、预留孔是否设置正确、所用所有原材料是否经过检验并合格。

挡砟墙每2m设置10mm断缝，挡砟墙下泄水端设泄水孔并进行防水处理。

2.电缆槽施工电缆槽由竖墙和盖板组成，竖墙兼作分割电缆槽、连接遮板和支撑电缆槽盖板的作用，竖墙在梁体现浇完成后在桥面上进行现场灌筑。

电缆槽竖墙按2m一段设置单元，竖墙施工时各竖墙的高度必须保持一致，确保电缆槽盖板受力均匀。

电缆槽盖板为预制结构，分为通讯、信号电缆槽盖板和电力电缆槽盖板两大类，盖板0.5m为一个单元，设6mm断缝。

施工电缆槽盖板时，电缆槽盖板顶面设置横向波纹或凹槽，一方面可起到防滑作用，另一方面对盖板方向进行标识，避免放错。

钢桁桥梁施工技术钢桁桥梁是一种广泛应用于现代工程中的重要结构形式。

它以钢材为主要结构材料，通过精确的力学计算和结构设计，实现了高效、安全的桥梁建设。

本文将详细介绍钢桁桥梁的施工技术，包括施工前准备、安装施工、质量检测与验收等环节。

一、施工前准备在开始施工前，需要进行充分的技术准备和物资准备。

需要进行详细的设计和勘察，确定桥梁的结构形式和承载能力。

然后，根据设计要求，进行详细的施工方案设计和施工图绘制。

同时，还需要进行必要的施工现场准备，包括清理场地、修建临时设施等。

二、安装施工钢桁桥梁的安装施工是整个施工过程中的关键环节。

其主要步骤包括：1、钢桁梁的制作和运输：根据设计要求，在工厂内制作钢桁梁，并在运输过程中确保其不受损伤。

2、桥墩和支座的安装：在桥墩上安装支座，确保支座的平整度和稳定性。

3、钢桁梁的安装：将钢桁梁按照设计要求进行拼装，然后使用起重设备将其安装在桥墩和支座上。

4、固定和焊接：在钢桁梁安装完成后，进行固定和焊接工作，确保桥梁的稳定性和安全性。

三、质量检测与验收在钢桁桥梁安装完成后，需要进行严格的质量检测和验收工作。

其主要内容包括：1、外观检测：检查桥梁的外观是否符合设计要求，是否存在明显的损伤或变形。

2、几何尺寸检测：测量桥梁的几何尺寸，包括跨度、宽度、高度等，确保其符合设计要求。

3、结构性能检测：通过试验和计算，检测桥梁的结构性能是否符合设计要求，包括承载能力、刚度等。

4、验收评审：组织专业人员进行验收评审，对桥梁的整体质量、安全性和稳定性进行评估，确保其符合设计要求和使用安全。

四、结语钢桁桥梁施工技术是现代工程建设中不可或缺的一部分。

通过科学合理的施工前准备、精确细致的安装施工以及严格规范的质量检测与验收，可以确保钢桁桥梁的高质量、高效率和高安全性。

未来，随着科技的进步和工程实践的不断发展，钢桁桥梁施工技术将不断优化和完善，为我国的现代化建设事业做出更大的贡献。

铁路桥梁钢桁梁各种施工方法施工工艺一、概述铁路桥梁是铁路建设中的重要组成部分，而钢桁梁则是铁路桥梁中常用的结构形式之一。

桥梁施工工法桥梁施工工法是指在建设桥梁过程中采用的具体施工方法和技术。

合理的施工工法能够保证桥梁的质量和安全，提高施工效率，同时还可以减少对环境的影响。

本文将介绍几种常见的桥梁施工工法。

一、钢桁梁施工工法钢桁梁施工工法是一种常见的桥梁施工工法。

该工法采用预制构件，即将钢桁梁在工厂中先进行制造，制成一根根的构件，然后将其运输至现场进行安装。

这种工法具有施工周期短、质量可控等优点，尤其适用于大跨度的桥梁。

具体操作过程如下：首先，在桥梁的两端设置脚手架或临时支撑，用以支撑待安装的钢桁梁。

然后，使用吊车将预制的钢桁梁按照预定的顺序安装在桥梁的墩台上。

在安装过程中，需要使用电焊机或螺栓将钢桁梁与墩台连接起来，以确保安全稳固。

最后，对已经安装好的钢桁梁进行检查，确保其符合设计要求。

二、悬索桥施工工法悬索桥施工工法是用来建造悬索桥的一种常用工法。

悬索桥以拉索支撑主梁，具有大跨度、高强度等特点，因此在施工过程中需要特别注意施工质量和安全。

具体操作过程如下：首先，在桥梁两侧的墩台上设置起重设备，用来吊装桥面板和拉索。

然后，先安装主梁。

使用大型吊车将主梁吊装到准确的位置上，并且通过临时支撑进行固定。

然后，将拉索进行吊装，通过对拉索的精确调整，使主梁保持合理的曲线形状。

接着，安装桥面板。

使用吊车逐段将桥面板吊装到主梁上，并且通过螺栓进行固定。

最后，对整座悬索桥进行检查，确保其满足安全和质量要求。

三、桥墩施工工法桥墩施工工法是指在建造桥梁时，对桥墩进行施工的方法。

桥墩是桥梁的承重结构之一，其施工质量直接影响到桥梁的稳定性和安全性。

具体操作过程如下：首先，在桥墩的设计位置上挖掘基坑，并且按照设计要求进行处理，确保其稳定和坚固。

然后，在基坑底部设置混凝土垫层，用以支撑桥墩的施工。

接着，使用钢筋进行桥墩的骨架建设。

根据设计要求，将钢筋按照一定的规则进行排布，并且进行绑扎。

最后，进行混凝土浇筑。

将预制好的混凝土运输至现场，并且通过浇筑机将混凝土注入桥墩的模板中，待混凝土凝固后拆除模板，完成桥墩的施工。

桥面铺装施工方案一、施工工艺流程测量放线→清理梁面→标高控制轨道安装→桥面铺装钢筋施工→桥面铺装砼浇筑→收面→养护→凿毛二、桥面铺装施工方法1.测量放样梁板顶面标高复测:每孔梁板测三个断面，即两端、跨中，每个断面测3个点。

边线:施放出两边线，即内侧、外侧防撞墙内缘线，每侧每6米放一个点，并用墨线弹出边线。

2.梁板清理梁板顶面刷毛满足设计及规范要求后，用空压机和清水将梁板顶面清洗干净，浇筑桥面铺装砼前必须洒水湿润梁板顶面，梁板顶面不得有积水、杂物。

3.标高控制轨道安装梁板顶面清理干净后，及时铺设振捣梁运行轨道，轨道铺设过程中，采用水准仪严格控制轨道顶面标高，轨道顶面纵坡按照桥面纵坡2.5%控制。

振捣梁长度为6m,每次混凝土浇筑前必须挂线调整振捣梁底板线型平直。

振捣梁轨道铺设及加固:在桥面两侧预制T梁顶面用小型冲击钻钻眼，插入2根φ12钢筋，间距3cm，在两根竖向钢筋间焊接一根横向φ12钢筋，该横向钢筋顶距桥面铺装顶2. Scm，然后把φ25圆钢固定在横向钢筋顶面。

4.桥面铺装钢筋施工桥面铺装钢筋为二级钢筋ψ12和D8冷轧带肋钢筋网。

桥面铺装钢筋仅在伸缩缝处断开，在桥面连续构造处应通长设置。

非伸缩缝处墩顶应根据设计要求设置桥面连续钢筋。

桥面铺装层钢筋网需由直径ψ12钢筋竖直支立垫齐，架立钢筋与铺装钢筋间需焊接。

钢筋网中的钢筋连接采用焊接方式连接，搭接长度不小于双面焊接5d，单面焊接10d 要求。

钢筋网保护层厚度为净距3cm。

5.桥面铺装砼浇筑桥面铺装砼一次浇筑长度按一联进行。

施工时现场专职测量人员严格控制桥面标高。

采用人工摊铺砼，捣固采用两根插入式振捣棒配合振捣梁找平顶面，振捣梁进行振捣时，严格控制提浆时间，切忌过振、漏振，不允许使用振捣棒.推移砼。

混凝土浇筑主要步骤:准备工作就位→混凝土罐车上桥，人工配合溜槽摊铺混凝土→牵引振捣梁振捣混凝土→刮杠沿轨道刮平混凝土表面→滚杠提.浆收面→人工抹面完成施工。
