第5章 面向对象分析与设计(5)——状态图
- 格式：pdf
- 大小：985.19 KB
- 文档页数：24
下载文档原格式
合集下载
UML面向对象分析、建模与设计课件第五章 类图
即可变、只增与冻结。
类——操作
操作是一个可以由类的对象请求以影响其行为的服务的实现，也即 是对一个对象所做的事情的抽象，并且由这个类的所有对象共享。
操作是类的行为特征或动态特征。 操作的语法格式为：
可见性OPT 操作名 ⌊(参数列表)⌋OPT ⌊:返回类型⌋OPT ⌊{特性}⌋OPT
操作名：操作的标识符。在描述操作时，操作名是必须的，其他部 分可选。
Student
+monitor 1
1..*
自关联
类图中的关系——关联关系
关联名称：放在关联路径的旁边，但远离关联端。 角色：放在靠近关联端的部分，表示该关联端连接的类在这一关联
关系中担任的角色。角色名上也可使用可见性修饰符号。 多重性：放在靠近关联端的部分，表示在关联关系中源端的一个对
象可以与目标类的多少个对象之间有关联。 导航性：一个布尔值，用来说明运行时刻是否可能穿越一个关联。 限定符：是二元关联上的属性组成的列表的插槽，其中的属性值用
/WorksForCompany
Department * +department 1 WorksForDepartment
* Person
类图中的关系——泛化关系
泛化关系定义为一个较普通的元素与一个较特殊的元素之间的类元 关系。其中描述一般的元素称为父，描述特殊的元素称为子。
通过泛化对应的继承机制使子类共享父类的属性和操作，小了模型 的规模，同时也防止了模型的更新所导致的定义不一致的意外。
法了，此时称之为N元关联。
类图中的关系——关联关系
class Logical View
ClassA
AssociationName
+rolename 0..*
类——操作
操作是一个可以由类的对象请求以影响其行为的服务的实现，也即 是对一个对象所做的事情的抽象，并且由这个类的所有对象共享。
操作是类的行为特征或动态特征。 操作的语法格式为：
可见性OPT 操作名 ⌊(参数列表)⌋OPT ⌊:返回类型⌋OPT ⌊{特性}⌋OPT
操作名：操作的标识符。在描述操作时，操作名是必须的，其他部 分可选。
Student
+monitor 1
1..*
自关联
类图中的关系——关联关系
关联名称：放在关联路径的旁边，但远离关联端。 角色：放在靠近关联端的部分，表示该关联端连接的类在这一关联
关系中担任的角色。角色名上也可使用可见性修饰符号。 多重性：放在靠近关联端的部分，表示在关联关系中源端的一个对
象可以与目标类的多少个对象之间有关联。 导航性：一个布尔值，用来说明运行时刻是否可能穿越一个关联。 限定符：是二元关联上的属性组成的列表的插槽，其中的属性值用
/WorksForCompany
Department * +department 1 WorksForDepartment
* Person
类图中的关系——泛化关系
泛化关系定义为一个较普通的元素与一个较特殊的元素之间的类元 关系。其中描述一般的元素称为父，描述特殊的元素称为子。
通过泛化对应的继承机制使子类共享父类的属性和操作，小了模型 的规模，同时也防止了模型的更新所导致的定义不一致的意外。
法了，此时称之为N元关联。
类图中的关系——关联关系
class Logical View
ClassA
AssociationName
+rolename 0..*

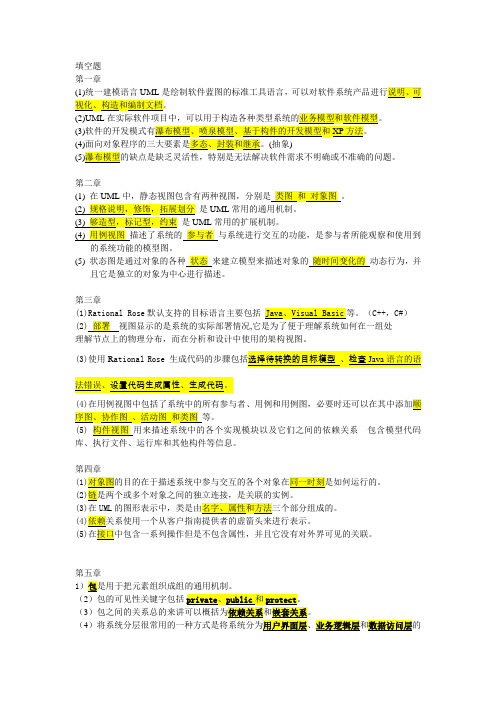

UML课后习题答案
填空题第一章第二章常用的通用机制。
的系统功能的模型图。
(5) 并且它是独立的对象为中心进行描述。
第三章(1)Rational Rose默认支持的目标语言主要包括C++，C#）,它是为了便于理解系统如何在一组处(3)使用R ational Rose库、执行文件、运行库和其他构件等信息。
(3)在UML第五章1（2）包的可见性关键字包括（3（4三层结构。
（5第六章(1)例图。
(3)(4)第七章(1)在UML时(2)(4)(5)第八章表示一个程序或工作流，常用于计算机流程和工作流程建模。
每一组表示一个特定的类、人或部门、他们完成组内的活动。
第九章1.uml的交互图中，强调对象之间关系和消息传递的是（协作图）。
2.（结构图）的作用体现在显示对象及其交互关系的空间组织结构。
3.在协作图中的（链）是两个或多个对象之间的（连接）关联的实例。
4.uml中，对象行为是对象间为完成某一目的而进行的一系列消息传递，消息序列可用（顺序号）和（消息的名称）来表示。
5. uml中的协作图强调的是交互对象的整体结构，是按照（空间结构）进行布图。
第十章24在uml中的图。
第十一章1.填空题理实现。
（2）在UML（3（4资源建模。
第十二章1.填空题的集合。
(2)Rational在每一次迭代中以不同的重点和强度重复。
(3)解决方案的软件开发方式。
(5)Rational选择题第一章(1) 对象程序的基本特征是（ABCD）A.抽象B.封装C.继承D.多态(2)类包含的要素有（ABC）A.名字B.属性C.操作D.编号(3)下列关于类与对象的关系说法不正确的是（A）A.有些对象是不能被抽象成类的B.类给出了属于该类的全部对象的抽象定义C.类是对象集合的再抽象D.类是用来在内存中开辟一个数据区，存储新对象的属性(4)面向对象方法中的（C）机制给予子类可以自动的拥有（复制）父类全部属性和操作。
A.抽象B.封装C.继承D.多态(5)建立对象的动态模型一般包含的步骤有（ABCD）A.准备脚本B.确定事件C.准备事件跟踪表D.构造状态图第二章⑴UML中的关系元素包括(ABCD)。
智慧树知到《面向对象的系统分析与设计》章节测试答案
智慧树知到《面向对象的系统分析与设计》章节测试答案第一章1、下面关于功能分解法的优点描述错误的是A:以系统需要提供的功能为中心组织系统B:与模块化编程结合使用后，使开发效率有很大提高C:删除了GoTo语句，使软件能得到有效维护D:具有较强的应对需求变化的能力正确答案：具有较强的应对需求变化的能力2、下面的开发方法能够兼顾功能和数据的是A:功能分解法B:结构化方法C:信息建模法D:面向对象方法正确答案：面向对象方法3、结构化方法采用数据流、加工进行建模，需求变化极易引起两者的变动，进而引起其他数据流和加工的变化A:对B:错正确答案：对4、功能分解法以功能作为系统的构造块，数据组织能力强。
A:对B:错正确答案：错5、面向对象方法学的出发点和基本原则是尽可能模拟人类习惯的思维方式，分析、设计和实现一个软件系统的方法和过程，尽可能接近于人类认识世界解决问题的方法和过程。
因此面向对象方法有许多特征，如软件系统是由对象组成的；（）；对象彼此之间仅能通过传递消息互相联系；层次结构的继承。
A:开发过程基于功能分析和功能分解B:强调需求分析重要性C:把对象划分成类，每个对象类都定义一组数据和方法D:对既存类进行调整正确答案：把对象划分成类，每个对象类都定义一组数据和方法第二章1、下列关于UML叙述正确的是（）。
A: UML是一种语言，也是系统设计的方法B: UML仅是一组图形的集合C: UML仅适用于系统的分析与设计阶段D:在信息系统开发过程方面，UML是一种建模语言，不是对开发过程的细节进行描述的工具正确答案：在信息系统开发过程方面，UML是一种建模语言，不是对开发过程的细节进行描述的工具2、UML的最终产物就是最后提交的可执行的软件系统和（）。
A: 用户手册B: 类图C: 动态图D: 相应的软件文档资料正确答案：相应的软件文档资料3、UML提供了4种静态图用于对系统的静态方面进行可视化、详述、构造和文档化。
其中（）是面向对象系统建模中最常用的图，用于说明系统的静态设计视图。
课件—UML系统建模与分析设计(5)
第五章
系统设计与对象动态交互模型
动态模型主要描述系统的动态行为和控制结构。动态行 为包括系统中对象生存期内可能的状态以及事件发生时状态 的转移，对象之间动态合作关系，显示对象之间的交互过程 以及交互顺序，同时描述了为满足用例要求所进行的活动以 及活动间的约束关系。 在动态模型中,对象间的交互是通过对象间消息的传递来 完成的。对象通过相互间的通信(消息传递)进行合作,并在其 生命周期中根据通信的结果不断改变自身的状态。
16
5.2.1 一个简单的顺序图例子
17
顺序图有两个坐标： 垂直坐标--时间（从上到下），水平坐标—对象。
对象
生存线
时间
18
激活期
消息
顺序图和用例图、类图的关系
19
5.2.2顺序图的主要元素：
（1）对象：顺序图中所包含的每个对象用一个 对象框（短式）表示，对象名需带下划线。
对象图
（2）生存线：对象框下画的一条垂直虚线，称 为该对象的生存线，表示对象的生存时间。 （3）激活期：对象生存线上的一个细长方形框， 表示该对象的激活时间段，即活动期间。一 个激活的对象要么正在执行自己的代码，要 么等待另一个对象的返回。 （4）消息：对象之间消息的发送和接收用两个 对象生存线（激活期）之间的消息箭头线。
28
5.3
对象之间的同步与异步操作
1．对象之间的同步操作
同步消息的发送者把进程控制传递给消息 的接收者，然后暂停活动，等待消息的接收者 放弃或返回控制； 同步消息的接收者执行所请求的操作，如 果需要的话，可以把控制传递给另一个对象角 色，请求做某个操作，并且当该操作完成后把 控制返回给原来的同步消息的发送者； 同步消息的接收者也可以直接返回或发送 信息给原来的消息发送者。
系统设计与对象动态交互模型
动态模型主要描述系统的动态行为和控制结构。动态行 为包括系统中对象生存期内可能的状态以及事件发生时状态 的转移，对象之间动态合作关系，显示对象之间的交互过程 以及交互顺序，同时描述了为满足用例要求所进行的活动以 及活动间的约束关系。 在动态模型中,对象间的交互是通过对象间消息的传递来 完成的。对象通过相互间的通信(消息传递)进行合作,并在其 生命周期中根据通信的结果不断改变自身的状态。
16
5.2.1 一个简单的顺序图例子
17
顺序图有两个坐标： 垂直坐标--时间（从上到下），水平坐标—对象。
对象
生存线
时间
18
激活期
消息
顺序图和用例图、类图的关系
19
5.2.2顺序图的主要元素：
（1）对象：顺序图中所包含的每个对象用一个 对象框（短式）表示，对象名需带下划线。
对象图
（2）生存线：对象框下画的一条垂直虚线，称 为该对象的生存线，表示对象的生存时间。 （3）激活期：对象生存线上的一个细长方形框， 表示该对象的激活时间段，即活动期间。一 个激活的对象要么正在执行自己的代码，要 么等待另一个对象的返回。 （4）消息：对象之间消息的发送和接收用两个 对象生存线（激活期）之间的消息箭头线。
28
5.3
对象之间的同步与异步操作
1．对象之间的同步操作
同步消息的发送者把进程控制传递给消息 的接收者，然后暂停活动，等待消息的接收者 放弃或返回控制； 同步消息的接收者执行所请求的操作，如 果需要的话，可以把控制传递给另一个对象角 色，请求做某个操作，并且当该操作完成后把 控制返回给原来的同步消息的发送者； 同步消息的接收者也可以直接返回或发送 信息给原来的消息发送者。
UML面向对象设计与分析 课后习题答案
读卡机 插入IC卡
显示屏
输入设备
接爱IC卡
客户管理
显示输入密码请求
查询密码
输入密码
传送密码
显示服务类型请求 输入取款请求
显示可选的取款金额请求 输入取款金额
查询服务类型 传递取款请求
查询取款金额
传送金额
出钞 取钞
点钞机
事务管理
消息1 确认密码合法
2．为下面打印文件时的工作流建模通信图： 用户通过计算机指定要打印的文件。 打印服务器根据打印机是否空闲，操作打印机打印文件。 如果打印机空闲，则打印机打印文件； 如果打印机忙，则将打印消息存放在队列中等待。 该系统共有四个对象 Computer、PrintServer、Printer 和 Queue。
credit card
+Verify()
0..*
n
sale
+Update()
check n
+verify()
0..*
inventory
+Load()
1
n +Save()
+Update()
第 4 章 活动图
2．运用本书前面介绍有关活动图的相关知识，根据图 4-33 的图书馆管理系统还书用例建模 该用例的活动图。综合运用所学到的标记符，包括活动、转移、控制点、泳道、分叉和汇合
其中，后两个类是 Instructor 类的子类。 （5）建立“一名教师助理可以协助一名教师和一名教授，一名教师只能有一名教师助
理，一名教授可以有 5 名教师助理”的模型。创建 TeacherAssistant 类，并使其与 Teacher 类和 Professor 类都建立关联。
（6）将 TeacherAssistant 类建模为 Graduate 类的派生类。
(完整版)软件工程 第五章 面向对象的需求分析
第五章面向对象的需求分析面向对象的需求分析方法的核心是利用面向对象的概念和方法为软件需求建造模型。
它包含面向对象风格的图形语言机制和用于指导需求分析的面向对象方法学。
面向对象的思想最初起源于 20世纪 60年代中期的仿真程序设计语言Simula67。
20世纪80年代初出现的Smalltalk 语言及其程序设计环境对面向对象技术的推广应用起到了显著的促进作用。
20世纪90年代中后期诞生并迅速成熟的UML（Unified Modeling Language，统一建模语言）是面向对象技术发展的一个重要里程碑。
UML 统一了面向对象建模的基本概念、术语和表示方法，不仅为面向对象的软件开发过程提供了丰富的表达手段，而且也为软件开发人员提供了互相交流、分享经验的共用语言。
本章首先介绍面向对象的主要概念和思想。
在概述了UML的全貌之后，以“家庭保安系统”为实例，介绍与需求分析相关的部分 UML语言机制以及基于UML的面向对象的需求分析方法和过程。
第一节面向对象的概念与思想一、面向对象的概念关于“面向对象”，有许多不同的看法。
Coad和 Yourdon给出了一个定义：“面向对象 = 对象 + 类 + 继承 + 消息通信”。
如果一个软件系统是使用这样4个概念设计和实现的，则认为这个软件系统是面向对象的。
一个面向对象的程序的每一成分应是对象，计算是通过新的对象的建立和对象之间的消息通信来执行的。
1.对象（object）一般意义来讲，对象是现实世界中存在的一个事物。
可以是物理的，如一个家具或桌子，如图 5-1-1所示，可以是概念上的，如一个开发项目。
对象是构成现实世界的一个独立的单位，具有自己的静态特征（用数据描述）和动态特征（行为或具有的功能）。
例如：人的特征：姓名、性别、年龄等，行为：衣、食、住、行等。
图 5-1-1 对象的定义（1）对象、属性、操作、消息定义对象可以定义为系统中用来描述客观事物的一个实体，它是构成系统的一个基本单位，由一组属性和一组对属性进行操作的服务组成。
UML面向对象分析与设计
UML 面向对象分析与设计大作业“UML面向对象分析与设计”是计算机专业和软件工程等相关专业的一门重要课程，也是其他理工科专业的热门选修课程。
“程序设计语言”、“计算机网络”、“数据库原理”和“数据机构”等是它的前导课程，学好本课程对学生毕业后从事软件开发有着极为重要的作用。
要学好这门课，仅仅通过课堂教学或自学掌握理论知识是远远不够的，还必须加强实践。
特在学期末引入uml的综合分析与设计，从实际项目出发，使学生学会运用软件工程基本理论知识，UML建模语言和rose建模环境，去解决软件开发中的实际问题，达到学以致用的目的。
面向对象软件开发技术项目的引入及需求简易教学管理系统的分析、设计与实现一、设计的目的1. 初步了解UML语言的概念、结构、语义与表示方法；2. 掌握UML建模工具Rational Rose 的使用方法；3. 给出某个简单系统的模型，能够熟练地使用Rose工具表达;二、设计理论基础1. 面向对象的程序设计C++或JAVA程序设计课程；2. 数据结构或算法课程2.SQLServer或mysql数据库系统；3. 熟悉传统软件工程以及软件测试技术。
三、设计内容与步骤需求陈述：简易教学管理系统主要提供两个方面的服务：选课管理，负责新学期的课程选课注册。
成绩管理，负责学生成绩管理。
（1）简易教学管理系统---选课管理应提供的服务如下：1. 录入与生成新学期课程表教学管理人员在新学期开学前录入新学期的课程，打印将开设的课程目录表，供师生参考选择。
如果某门课实际选课的学生少于10人，则停开该课程，把该课程从课程表中删除；如某课程选课学生多于60人，则停止选课。
2. 学生选课注册新学期开始前一周为学生选课注册时间，在此期间学生可以选课注册，并且允许改变或取消注册申请。
每个学生选课可不允许超过4门，每门课最多允许60名学生选课注册。
3. 查询可以查询课程信息、学生选课信息和学生、教师信息。
学生、教师、教学管理人员可以查询课程表，获得课程信息。
面向对象分析与设计——状态图
对于机场控制系统会区分到港和离港 状态的改变必须依赖于事件的发生
14
4.状态的迁移
迁移（变迁，转换，transition）是指从一个状 态到另一个状态的瞬时变化。
当事件发生时，迁移就会被触发（fire）。迁 移的源和目标一般是不同的，但也可以是相同的。
警戒条件（guard condition）是指为了要让迁 移发生而必须为真的布尔表达式。
状态和事件之间有某种对称性事件和状态都依赖于抽象的层次如对于旅客来说每段航程都是单个事件而对于机场控制系统会区分到港和离港状态的改变必须依赖于事件的发生14充电断电充电迁移变迁转换transition是指从一个状态到另一个状态的瞬时变化
第五章 面向对象分析与设计
状态图
1
0.agenda
1、状态建模概述 2、事件 3、状态 4、状态的迁移 5、状态图建模
19
ቤተ መጻሕፍቲ ባይዱ习
1.有一个简单的CD播放机，CD机中可以放 入多张碟片，当一张播放完成之后会自动的 换另外一张直到所有的碟片播放完，在播放 的过程中可以随时中断或暂停播放。
2.用一个状态图描述一天的生活。
20
5.本章小结
1、状态建模概述 2、事件 3、状态 4、状态的迁移 5、状态图建模
21
Q／A
？
22
17
5.状态图建模
状态图的建模过程： 标识出需要建模状态图的实体 标识出实体的开始状态和结束状态 确定与实体相关的事件 从开始状态开始创建状态图 如果必要则指定合成状态
18
练习
以下是信用卡账户的状态的变迁：当一个顾客提 交申请信用卡并通过时，账户处于空状态，一旦顾 客收到信用卡并激活时，账户处于激活但无余额状 态。如果顾客在收到信用卡一个月内没有激活，那 么这个账户就作废了。如果顾客在一个月后还没有 向银行支付消费的额度，账户就处于拖欠财务状态， 但在信用卡允许的信用额度内仍可以使用。一旦顾 客支付了过去所拖欠的金额，账户就处于无余额或 结欠余额。
14
4.状态的迁移
迁移（变迁，转换，transition）是指从一个状 态到另一个状态的瞬时变化。
当事件发生时，迁移就会被触发（fire）。迁 移的源和目标一般是不同的，但也可以是相同的。
警戒条件（guard condition）是指为了要让迁 移发生而必须为真的布尔表达式。
状态和事件之间有某种对称性事件和状态都依赖于抽象的层次如对于旅客来说每段航程都是单个事件而对于机场控制系统会区分到港和离港状态的改变必须依赖于事件的发生14充电断电充电迁移变迁转换transition是指从一个状态到另一个状态的瞬时变化
第五章 面向对象分析与设计
状态图
1
0.agenda
1、状态建模概述 2、事件 3、状态 4、状态的迁移 5、状态图建模
19
ቤተ መጻሕፍቲ ባይዱ习
1.有一个简单的CD播放机，CD机中可以放 入多张碟片，当一张播放完成之后会自动的 换另外一张直到所有的碟片播放完，在播放 的过程中可以随时中断或暂停播放。
2.用一个状态图描述一天的生活。
20
5.本章小结
1、状态建模概述 2、事件 3、状态 4、状态的迁移 5、状态图建模
21
Q／A
？
22
17
5.状态图建模
状态图的建模过程： 标识出需要建模状态图的实体 标识出实体的开始状态和结束状态 确定与实体相关的事件 从开始状态开始创建状态图 如果必要则指定合成状态
18
练习
以下是信用卡账户的状态的变迁：当一个顾客提 交申请信用卡并通过时，账户处于空状态，一旦顾 客收到信用卡并激活时，账户处于激活但无余额状 态。如果顾客在收到信用卡一个月内没有激活，那 么这个账户就作废了。如果顾客在一个月后还没有 向银行支付消费的额度，账户就处于拖欠财务状态， 但在信用卡允许的信用额度内仍可以使用。一旦顾 客支付了过去所拖欠的金额，账户就处于无余额或 结欠余额。
第5章电路的状态图习题答案.docx
第五章习题答案5-1 分析题5-1图所示电路，画出时序图和状态图，起始状态Q O Q!Q2Q3=0001O题5-1图CPQoQiQ2Q35-2 分析题5-2图所示电路，画出电路的状态图。
题5-2图5-3 JK触发器组成5-3图所示电路。
分析该电路为几进制计数器，并画出电路的状态图。
题5-3图5-4 JK触发器促成如图5-4图所示的电路。
（1）分析该电路为几进制计数器，画出状态图。
（2）若令心二1,电路为几进制计数器，画出其状态图。
CP题5-4图CP Qi Q2Q300001100201031104001510160117000为7进制计数器CP Qi Q2Q3000011002010311040015100为4进制计数器5-5试画出题5-5图(a)所示电路中B, C端的波形。
输入端A, CP波形如题5-5 图(b)所示，触发器的起始状态为零。
(a)1 2 3 4 5 6 7 8 9 1011 12 13 14 15 16 17 18 19CPA巾XI*~I—ri i i i i i i i i i i i i i i i i i i5-6分析题5-6图所示电路，画出电路的状态图，说明电路能否自启动。
题3-6图5-7分析题5-7图所示电路，画出电路的状态图，说明电路能否自启动。
题5-7图CP 6 1 2 3 4 5 6 7 'O' 1 6 _i_ o 丄一d 1'o' 1o' 1 *6 ' i一丄o 1 Q4"o11111"6_i1■yI11Q3T1111o'6o_Yo_TT'o'1&1Y'_i_1Q2"6~1111"_o_'i'o__i_1T1o''fi_11Qi111 V--111 ---o"_11_1_0…1__111'610"1丄 ___101001000 --------------- ► 0101▲1010▼* 101 ------------------ 0111▲1100由状态图可见，电路图能够自启动0010 0011< 0110miooo o*> 0001* 1001* 1101▼>11105-8画出题5-8图所示电路的状态图和吋序图，简要说明电路的基本功能。
5面向对象分析和设计
模块名称：input
功能：输入运算数和运算符
模块主要代码 输出/返回
输入
无
提示输入信息："请输入数字A、B和运算符：" 读入NumberA、NumberB和Operate
NumberA，NumberB，Operate
模块名称：compute
输入 NumberA NumberB Operate 模块主要代码
点评：
前者要新增一中收音机的控制方式时，需要整个程序都 读一遍，整体的修改； 后者新增收音机类型不会影响其它原有的收音机类型， 收音机类型扩展极为方便。已存在的收音机类型在修改 其操作方法时也不会影响到其它类型的收音机。
设计的收音机处理软件类图
2.
替换原则 (Liskov Substitution Principle) 简称LSP
第3步 确定用例模型
使用用例图展示系统的用例模型。
第4步 用例模型说明
包括角色说明；用例总览和详述。
第5步 用例模型评价（评审） 第6步 优化用例模型 第7步 构造用户界面的原型
整个步骤详细参见P186页
建立对象模型
第1步：识别分析类。
分析用例模型的每个用例，确定实现用例的类，分 析每个类的职责、属性和关联。
7.2 构架设计(参见P220)
构架设计的目的是要勾画出系统的总体结构， 这项工作由经验丰富的构架设计师主持完成。 该活动以用例模型、分析模型为输入。 输出：物理结构、子系统及其接口、概要的 设计类。
构架工程师
子系统 用例模型 概要 接口 补充需求 构 架 设 计 设计类
分析模型
构架描述 分析模型的说明
序图等
例如，图书馆信息管理系统“借书”用例的 顺序图。
