频谱仪原理与使用

频谱分析仪的原理及应用（远程互动方式）一、实验目的：1、熟悉远程电子实验系统客户端程序的操作，了解如何控制远地服务器主机，操作与其连接的电子综合实验板和PCI-1200数据采集卡，具体可参照实验操作说明。

2、了解FFT 快速傅立叶变换理论及数字式频谱分析仪的工作原理，同时了解信号波形的数字合成方法以及程控信号源的工作原理。

3、在客户端程序上进行远程实验操作，由程控信号源分别产生正弦波、方波、三角波等几种典型电压波形，并由数字频谱分析仪对这几种典型电压波形进行频谱分析，并对测量结果做记录。

二、实验原理：1、理论概要数字式频谱分析仪是通过A/D 采样器件，将模拟信号转换为数字信号，传给微处理器系统或计算机来处理和显示，与模拟仪器相比，数据的量化更精确，而且很容易实现存储、传输、控制等智能化的功能。

电压测量的分辨率取决于A/D 采样器件的位数，例如12位A/D 采样的分辨率是1/4096。

在对交流信号的测量中，根据奈奎斯特采样定理，采样速率必须是信号频率的两倍以上，采样频率越高，时间轴上的信号分辨力就越高，所获得的信号就越接近原始信号，在频谱上展现的频带就越宽。

本实验系统基于虚拟仪器构建，数字频谱分析仪是通过PCI-1200数据采集卡来实现的。

通过虚拟仪器软件提供的网络通信功能，实现客户端与服务器之间的远程通信。

由客户端程序发出操作请求，由服务器接受并按照要求控制硬件实验系统，然后将采集到的实验数据发给客户端，由客户端程序进行处理。

频谱分析仪是在频域进行信号分析测量的仪器之一，它采用滤波或傅立叶变换的方法，分析信号中所含各个频率份量的幅值、功率、能量和相位关系。

频谱仪按工作原理，大致可分为滤波法和计算法两大类，本实验所用的数字频谱分析仪采用的是计算法。

计算法频谱分析仪的构成如图1所示：图1 计算法频谱分析仪构成方框图数据采集部分由数据采集部分由抗混低通滤波（LP ）、采样保持（S/H ）和模数转换（A/D ）几个部分组成。

什么是频谱分析仪，频谱分析仪的工作原理是什么，频谱分析仪怎样使用？什么是频谱分析仪？频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。

它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。

现代频谱分析仪能以模拟方式或数字方式显示分析结果，能分析1赫以下的甚低频到亚毫米波段的全部无线电频段的电信号。

仪器内部若采用数字电路和微处理器，具有存储和运算功能；配置标准接口，就容易构成自动测试系统。

频谱分析仪的工作原理以及应用方面推广：频谱分析仪的组成及工作原理图1所示为扫频调谐超外差频谱分析仪组成框图。

输入信号经衰减器以限制信号幅度，经低通输入滤波器滤除不需的频率，然后经混频器与本振（LO）信号混频将输入信号转换到中频（IF）。

LO 的频率由扫频发生器控制。

随着LO频率的改变，混频器的输出信号（它包括两个原始信号，它们的和、差及谐波，）由分辨力带宽滤波器滤出本振比输入信号高的中频，并以对数标度放大或压缩。

然后用检波器对通过IF滤波器的信号进行整流，从而得到驱动显示垂直部分的直流电压。

随着扫频发生器扫过某一频率范围，屏幕上就会画出一条迹线。

该迹线示出了输入信号在所显示频率范围内的频率成分。

频谱仪各部分作用及显示信号分析输入衰减器：保证频谱仪在宽频范围内保持良好匹配特性，以减小失配误差;保护混频器及其它中频处理电路，防止部件损坏和产生过大的非线性失真。

混频器：完成信号的频谱搬移，将不同频率输入信号变换到相应中频。

在低频段（《3GHz）利用高混频和低通滤波器抑制镜像干扰;在高频段（》3GHz）利用带通跟踪滤波器抑制镜像干扰。

本振（LO）：它是一个压控振荡器，其频率是受扫频发生器控制的。

其频率稳定度锁相于参考源。

扫频发生器：除了控制本振频率外，它也能控制水平偏转显示，锯齿波扫描使频谱仪屏幕上从左到右显示信号，然后重复这个扫描不断更新迹线。

频谱仪是一种用于分析信号频谱的仪器，它在无线通信、电子设备测试、雷达系统等领域有着广泛的应用。

而在频谱仪的工作原理中，trigger触发技术起着至关重要的作用。

本文将围绕频谱仪的相关主题展开，介绍频谱仪的原理、功能以及trigger触发技术的作用，帮助读者更加全面深入地了解频谱仪和trigger触发技术。

一、频谱仪的原理与功能1. 频谱仪的原理在现代电子设备中，频谱仪被广泛应用于测试和分析各种类型的信号。

频谱仪的工作原理是利用FFT（Fast Fourier Transform）算法将一个时间域信号转换为其频率域表示，从而可以直观地显示信号的频谱特征。

通过频谱仪，用户可以清晰地看到信号的频率分布、幅度特性以及相位信息，为信号分析和测试提供了有力的工具。

2. 频谱仪的功能频谱仪具有多种功能，包括但不限于以下几点：a. 频谱分析：能够对信号的频谱特性进行精确分析，包括频率、幅度、相位等信息。

b. 功率测量：可以精确测量信号的功率，帮助用户了解信号的能量分布情况。

c. 信号调制解调：对于调制过的信号，频谱仪可以进行解调，还原出原始信号的特征。

d. 信号监测：可以实时监测信号的频谱特性，对实时信号进行分析和处理。

二、trigger触发技术在频谱仪中的作用1. trigger触发技术的基本原理在频谱仪中，trigger触发技术是指通过对输入信号进行触发条件的设定，实现对特定信号进行捕获和显示。

其基本原理是当输入信号满足特定条件时，触发器将启动频谱仪的采样和显示系统，从而对信号进行分析和显示。

2. trigger触发技术的作用trigger触发技术在频谱仪中发挥着重要作用，主要体现在以下几个方面：a. 信号捕获：通过设置合适的触发条件，能够准确捕获特定的信号，避免因信号频率过高或过低而无法显示的情况。

b. 数据分析：针对特定触发条件下的信号，可以进行精确的频谱分析和数据采集，帮助用户更好地理解信号的特性。

c. 信号显示：触发技术能够实现对特定信号的显示，使得用户可以在复杂的信号环境中有效地观察和分析目标信号。

红外频谱仪的原理及应用1. 红外频谱仪的原理红外频谱仪是一种用于研究物质红外光谱特性的仪器。

它基于物质在红外光区域的吸收和发射特性，通过将光源发出的红外光经过样品后，测量样品吸收和发射红外光的强度，从而得到样品在不同波长下的红外光谱信息。

红外频谱仪的主要原理包括光源、样品、检测器和数据处理。

1.1 光源红外频谱仪常用的光源有热辐射源和光电二极管。

热辐射源利用加热器将电能转化为热能，并向外辐射能量，产生红外光。

光源的温度对其辐射功率和光谱分布有很大影响。

常用的热辐射源有黑体辐射源和红外灯。

光电二极管是一种能够转换红外光为电信号的器件。

常见的光电二极管有硒化铋、硒化铟等。

1.2 样品样品是红外频谱仪中的重要组成部分，它负责吸收和发射红外光。

样品可以是气体、液体或固体。

对于气体样品，常用的采集方法是通过流动或抽取的方式将气体引入样品室。

对于液体样品，常用的采集方法是将样品滴在透明的样品盘或杯中，以确保光线可以穿过样品。

对于固体样品，常用的采集方法是将样品制成适当的片状或粉末状，使其能够使红外光穿过。

1.3 检测器检测器是用于测量样品吸收或发射红外光强度的装置。

常用的检测器有热电偶和光电二极管。

热电偶是一种基于热效应的检测器，其工作原理是将样品吸收的红外光转换为热能，进而测量温度变化。

光电二极管是一种将红外光转换为电信号的装置。

根据不同的材料和结构，光电二极管可分为硒化铋、硒化铟等多种类型。

1.4 数据处理数据处理是红外频谱仪中的关键环节，它对测量结果进行分析和处理，得出需要的数据信息。

常见的数据处理方法有峰位识别、峰面积计算、峰高度计算等。

这些方法可以帮助我们测定样品红外光谱中各个特征峰的位置、强度和面积，从而得到关于样品结构和组成的信息。

2. 红外频谱仪的应用红外频谱仪在多个领域中有着广泛的应用。

以下列举了几个常见的应用领域。

2.1 环境监测红外频谱仪可以用于环境污染物的检测和监测。

通过测量空气或水样品中的红外吸收和发射光谱，可以判断污染物的类型和浓度，从而评估环境污染程度。

频谱仪的原理频谱仪是一种用来测量信号频谱的仪器，它可以将信号在频率上的分布情况显示出来，是电子测量中常用的一种仪器。

频谱仪的原理是基于信号的频谱分析，通过对输入信号进行频谱分解，将不同频率的成分分离出来并显示在屏幕上。

下面我们将详细介绍频谱仪的原理。

首先，频谱仪的工作原理是基于傅里叶变换的原理。

傅里叶变换是一种将时域信号转换为频域信号的数学方法，通过傅里叶变换，我们可以将信号分解为不同频率的正弦波成分。

频谱仪利用这一原理，将输入信号进行傅里叶变换，然后将得到的频谱信息显示在屏幕上。

其次，频谱仪的原理还涉及到信号的采样和数字化。

当输入信号进入频谱仪时，首先需要对信号进行采样，将连续的信号转换为离散的数据点。

然后，这些数据点经过模数转换，转换为数字信号，方便进行数字信号处理。

频谱仪会对这些数字信号进行傅里叶变换，得到信号的频谱信息。

此外，频谱仪的原理还包括信号的滤波和显示。

在进行频谱分析之前，频谱仪会对输入信号进行滤波处理，去除掉不需要的频率成分，以保证测量结果的准确性。

然后，频谱仪会将经过傅里叶变换得到的频谱信息显示在屏幕上，通常以频率为横轴，信号强度为纵轴，显示出信号在频率上的分布情况。

最后，频谱仪的原理还涉及到仪器的灵敏度和分辨率。

频谱仪的灵敏度是指它对信号强度的检测能力，通常用dBm（分贝毫瓦）来表示。

而频谱仪的分辨率则是指它对信号频率的分辨能力，通常用kHz或MHz来表示。

在实际应用中，我们需要根据测量需求选择合适灵敏度和分辨率的频谱仪，以确保测量结果的准确性。

综上所述，频谱仪的原理是基于傅里叶变换的频谱分析原理，通过对输入信号进行采样、数字化、滤波和显示，得到信号在频率上的分布情况。

同时，频谱仪的灵敏度和分辨率也是影响测量结果的重要因素。

通过对频谱仪的原理进行深入理解，我们可以更好地应用频谱仪进行信号分析和测量。

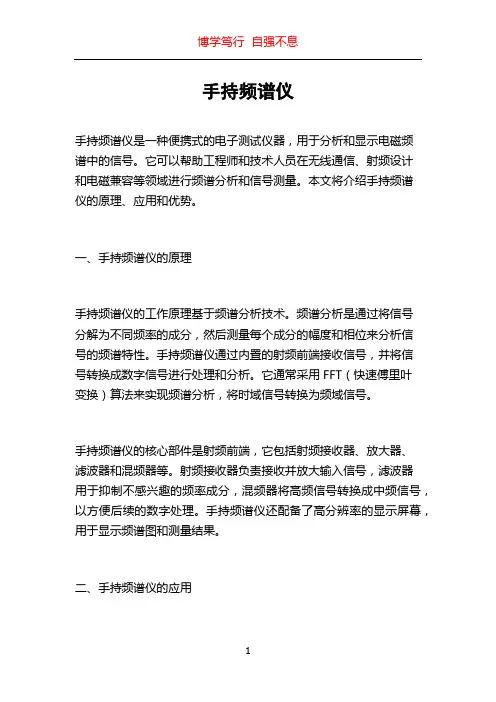

手持频谱仪手持频谱仪是一种便携式的电子测试仪器，用于分析和显示电磁频谱中的信号。

它可以帮助工程师和技术人员在无线通信、射频设计和电磁兼容等领域进行频谱分析和信号测量。

本文将介绍手持频谱仪的原理、应用和优势。

一、手持频谱仪的原理手持频谱仪的工作原理基于频谱分析技术。

频谱分析是通过将信号分解为不同频率的成分，然后测量每个成分的幅度和相位来分析信号的频谱特性。

手持频谱仪通过内置的射频前端接收信号，并将信号转换成数字信号进行处理和分析。

它通常采用FFT（快速傅里叶变换）算法来实现频谱分析，将时域信号转换为频域信号。

手持频谱仪的核心部件是射频前端，它包括射频接收器、放大器、滤波器和混频器等。

射频接收器负责接收并放大输入信号，滤波器用于抑制不感兴趣的频率成分，混频器将高频信号转换成中频信号，以方便后续的数字处理。

手持频谱仪还配备了高分辨率的显示屏幕，用于显示频谱图和测量结果。

二、手持频谱仪的应用1. 无线通信领域手持频谱仪在无线通信领域有着广泛的应用。

它可以帮助工程师进行射频信号的分析和测量，包括信号功率、频率偏移、相位噪声等。

无线通信系统中可能存在的干扰源也可以通过手持频谱仪来快速定位和识别，以便采取相应的干预措施。

2. 射频设计和测试在射频设计和测试中，手持频谱仪可以用于验证射频电路和系统的性能。

通过测量不同频率的信号，并分析其频谱特性，工程师可以评估射频电路的性能和参数。

手持频谱仪还可以进行功率谱密度的测量，以评估信号的频域特性。

3. 电磁兼容性测试手持频谱仪在电磁兼容性测试中也扮演着重要的角色。

它可以用于测量和监测电磁辐射和电磁干扰的水平。

通过将手持频谱仪放置于测试场景中，工程师可以实时监测周围环境中的电磁辐射水平，并进行相应的干预和改进。

三、手持频谱仪的优势1. 便携性相比于传统的台式频谱仪，手持频谱仪具有更小巧轻便的特点。

它的体积小、重量轻，方便携带和使用。

工程师可以随时随地进行频谱分析和信号测量，无需另外的操作空间和设备。

频谱仪使用说明频谱仪是一种用于分析信号频谱特性的仪器，广泛应用于通信、无线电、音频、视频等领域。

在本文中，将对频谱仪的基本使用方法进行详细说明。

一、频谱仪的基本原理频谱仪可以将时域信号转换为频域信号，显示出信号在不同频率上的能量分布情况。

其基本原理是通过对输入信号进行快速傅里叶变换（FFT）得到信号的频谱信息，然后将频谱信息在显示器上进行显示。

二、频谱仪的主要组成部分频谱仪主要由输入端、变频器、滤波器、FFT处理器、显示器等部分组成。

输入端用于接收待测信号，变频器用于调整频率范围，滤波器用于对信号进行预处理，FFT处理器进行傅里叶变换得到频谱信息，最终在显示器上显示。

三、频谱仪的基本操作步骤1.连接信号源：将待测信号通过信号源连接到频谱仪的输入端。

2.调整参数：根据需要，调整频谱仪的参数设置。

主要包括中心频率、频率范围、分辨率带宽、显示单位等。

3.观察频谱：打开频谱仪的电源，将待测信号输入到频谱仪中。

可以通过调整中心频率和频率范围来观察不同频率范围内的频谱情况，通过调整分辨率带宽来调整观测精度。

4.调整滤波器：若信号中存在噪声或干扰，可以通过调整滤波器的参数来滤除不需要的频率成分。

常见的滤波器有低通滤波器、带通滤波器等。

5.切换显示模式：频谱仪通常具有不同的显示模式，如扫描模式、持续模式等。

根据需要，可以通过切换显示模式来观察信号的动态特性。

6.保存数据：若需要保存频谱数据，可以将数据通过USB接口或其他存储介质保存到计算机或其他设备上。

四、频谱仪的常见应用场景1.通信领域：用于分析信号的频谱特性，帮助进行信号调试和优化。

2.无线电领域：用于对无线电信号进行分析和监测，如无线电频率占用情况的研究等。

3.音频、视频领域：用于分析音频、视频信号的频谱特性，帮助进行音视频的质量控制和优化。

4.科学研究领域：用于分析各种信号的频谱特性，如天文学、物理学等。

五、频谱仪的常见型号和品牌目前市面上常见的频谱仪品牌有Agilent、Rohde & Schwarz、Tektronix等，常见的型号有Agilent E4407B、Rohde & Schwarz FSH6、Tektronix RSA306等。

频谱仪的操作和使用要点及工作原理频谱仪的操作和使用要点1、怎样设置才能获得频谱仪较好的灵敏度，以便利观测小信号？首先依据被测小信号的大小设置相应的中心频率、扫宽（SPAN）以及参考电平；然后在频谱分析仪没有显现过载提示的情况下渐渐降低衰减值；假如此时被测小信号的信噪比小于15db，就渐渐减小RBW，RBW越小，频谱分析仪的底噪则越低，灵敏度就越高。

假如频谱分析仪有预放，打开预放。

预放开，可以提高频谱分析仪的噪声系数，从而提高了灵敏度。

对于信噪比不高的小信号，可以削减VBW或者接受轨迹平均，平滑噪声，减小波动。

需要注意的是，频谱仪测量结果是外部输入信号和频谱分析仪内部噪声之和，要使测量结果精准，通常要求信噪比大于20db。

2、辨别率带宽（RBW）越小越好吗？RBW越小，频谱分析仪灵敏度就越好，但是，扫描速度会变慢。

建议依据实际测试需求设RBW，在灵敏度和速度之间找到平衡点–既保证精准测量信号又可以得到快速的测量速度。

3、平均检波方式（Average Type）是如何选择、Power？Logpower？Voltage？Logpower对数功率平均、它通常又称为Videoaveraging，这种平均方式具有最低的底噪，适合于低电平连续波信号测试。

但对”类噪声“信号会有确定的误差，比如宽带调制信号W—CDMA等。

功率平均、又称RMS平均，这种平均方式适合于“类噪声“信号（如CDMA）总功率测量。

电压平均、这种平均方式适合于观测调幅信号或者脉冲调制信号的上升和下降时间测量。

4、扫描模式的选择、SWEEP还是FFT？现代频谱仪的扫描模式通常都具有SWEEP模式和FFT模式。

通常在比较窄的RBW设置时，FFT比SWEEP更具有速度优势，但在较宽RBW的条件下，SWEEP模式更快。

当扫宽小于FFT的分析带宽时，FFT模式可以测量瞬态信号；在扫宽超出频谱分析仪的FFT分析带宽时，假如接受FFT扫描模式，工作方式是对信号进行分段处理，段与段之间在时间上存在不连续性，则可能在信号采样间隙时，丢失有用信号，频谱分析就会存在失真。

频谱仪原理及使用方法频谱仪是一种用来分析信号频谱的仪器，它能够将信号的频谱分解为不同频率成分的幅度或相位信息，从而提供了对信号频谱特性的详细了解。

频谱仪广泛应用于无线通信、音频处理、雷达系统、天文观测等领域。

一、频谱仪原理：频谱分析基于信号的傅里叶分析原理，将时域中的信号转换为频域中的频谱信息。

频谱仪的工作原理主要包括三个步骤：采样、转换和显示。

1.采样：频谱仪通过将信号进行采样，将连续的时域信号转化为离散的时序数据。

采样定理要求采样率必须大于信号的最大频率，以确保不会发生混叠现象。

2.转换：采样的信号需要通过电子转换器进行模拟到数字的转换。

最常见的转换方式是快速傅里叶变换（FFT），它可以将时域信号转换为频域信号。

3.显示：转换后的频域数据通过显示单元在频谱仪的屏幕上进行显示。

频谱仪通常可以显示频谱的幅度信息或相对相位信息，用户可以根据实际需要选择不同的显示模式。

二、频谱仪使用方法：1.连接设备：首先将待分析的信号源与频谱仪相连，可以通过电缆连接、无线连接等方式进行。

2.设置参数：根据需要设置频谱仪的采样率、带宽、分辨率等参数。

采样率和带宽的选择需根据信号的特点进行调整，以保证能够正确捕获信号的频谱信息。

3.观测目标：确定待测信号的特点和需求，如频率范围、幅度范围等。

根据实际需求选择适当的显示模式和触发模式，并调整触发电平、触发延时等参数。

4.分析信号：开始对信号进行分析，根据实际需要选择合适的时间窗口、分辨率、峰值保持等参数，以获取准确的频谱信息。

5.解读结果：根据频谱仪显示的频谱图，观察信号的频率分布和幅度特征。

可以通过缩放、平移、峰值等功能，对结果进行详细的分析和解读。

6.数据处理：对采集到的频谱数据进行处理，可以进行谱线拟合、峰值提取、频偏校正等操作，得到更准确的频谱信息。

7.存储和输出：频谱仪通常具有数据存储和输出功能，可以将频谱数据保存到存储器中，并通过接口将数据输出到计算机或其他设备进行后续处理或记录。

文章标题：深度解析Keysight频谱仪的使用方法在现代高科技领域中，频谱仪作为一种重要的测量仪器，在各个领域都有着广泛的应用。

而其中，Keysight频谱仪作为业界领先的产品，其准确性和稳定性备受认可。

在本文中，我们将深入探讨Keysight频谱仪的使用方法，以便读者能更好地掌握这一重要仪器的操作技巧。

一、Keysight频谱仪的基本原理Keysight频谱仪是一种用于测量信号功率随频率的变化情况的仪器。

它通过将输入信号转换为频率域，然后显示其频谱特性，从而帮助工程师分析和解决电磁干扰、无线电接收机灵敏度以及无线电发射机功率等问题。

在实际应用中，Keysight频谱仪可以广泛用于通信、无线电侦察、雷达系统等领域。

二、Keysight频谱仪的使用步骤1. 准备工作：将频谱仪与测试设备连接，并确保设备处于正常工作状态。

2. 设置参数：根据实际测试需求，设置频率范围、RBW（分辨率带宽）、VBW（视频带宽）等参数。

3. 校准仪器：在进行测试之前，需要对频谱仪进行校准，确保测试结果的准确性和可靠性。

4. 进行测试：启动频谱仪，并观察信号频谱特性的显示情况。

5. 分析结果：根据显示结果，分析信号的频谱特性，以达到预期的测试目的。

三、Keysight频谱仪的高级功能除了基本的频谱分析功能之外，Keysight频谱仪还具有许多高级功能，如干扰分析、调制分析、无线电频谱监测等。

这些高级功能为工程师提供了更多的测试手段，使其能够更加深入地分析和解决实际问题。

四、对Keysight频谱仪的个人理解作为一个工程师，我对Keysight频谱仪有着深刻的认识和理解。

在实际工作中，我发现Keysight频谱仪不仅具有高精度和高稳定性的特点，而且其强大的功能使得我能够更全面地了解被测信号的特性，从而更好地进行故障分析和解决。

总结起来，Keysight频谱仪作为一种重要的频谱分析仪器，在现代通信领域具有着不可替代的地位。

通过本文的深入探讨，相信读者对Keysight频谱仪的使用方法和功能特性已经有了更加全面、深刻的理解。

频谱仪原理及使用方法频谱仪是一种将信号电压幅度随频率变化的规律予以显示的仪器。

频谱仪在电磁兼容分析方面有着广泛的应用，它能够在扫描范围内精确地测量和显示各个频率上的信号特征，使我们能够“看到”电信号，从而为分析电信号带来方便。

1.频谱仪的原理频谱仪是一台在一定频率范围内扫描接收的接收机，它的原理图如图1所示。

频谱分析仪采用频率扫描超外差的工作方式。

混频器将天线上接收到的信号与本振产生的信号混频，当混频的频率等于中频时，这个信号可以通过中频放大器，被放大后，进行峰值检波。

检波后的信号被视频放大器进行放大，然后显示出来。

由于本振电路的振荡频率随着时间变化，因此频谱分析仪在不同的时间接收的频率是不同的。

当本振振荡器的频率随着时间进行扫描时，屏幕上就显示出了被测信号在不同频率上的幅度，将不同频率上信号的幅度记录下来，就得到了被测信号的频谱。

进行干扰分析时，根据这个频谱，就能够知道被测设备或空中电波是否有超过标准规定的干扰信号以及干扰信号的发射特征。

2.频谱分析仪的使用方法要进行深入的干扰分析，必须熟练地操作频谱分析仪，关键是掌握各个参数的物理意义和设置要求。

(1)频率扫描范围通过调整扫描频率范围，可以对所要研究的频率成分进行细致的观察。

扫描频率范围越宽，则扫描一遍所需要时间越长，频谱上各点的测量精度越低，因此，在可能的情况下，尽量使用较小的频率范围。

在设置这个参数时，可以通过设置扫描开始频率目”无“’。

04朋和终止频率来确定，例如:startfrequeney=150MHz，stopfrequency=160MHz;也可以通过设置扫描中心频率和频率范围来确定，例如:eenterfrequeney=155MHz，span=10MHz。

这两种设置的结果是一样的。

Span越小，光标读出信号频率的精度就越高。

一般扫描范围是根据被观测的信号频谱宽度或信道间隔来选择。

如分析一个正弦波，则扫描范围应大于2f(f为调制信号的频率)，若要观测有无二次谐波的调制边带，则应大于4f。

周林频谱仪原理及作用
周林频谱仪是一种广泛应用于信号处理和频谱分析领域的仪器，它
主要用于对信号进行频域分析，以提取信号的频率、幅值和相位等特性。

以下是周林频谱仪的原理及作用：
原理：周林频谱仪是一种通过将信号转换为频率域来进行分析的仪器。

它基于傅里叶变换的原理，将输入的时间域信号转换为频域信号，并
显示在频谱图上。

作用：周林频谱仪可用来分析各种信号，如音频、视频、射频和微波
信号等，以确定它们的频率、幅值和相位。

它的主要作用有：
1. 频域分析：周林频谱仪是一种非常有用的工具，用于将信号转换为
频域信号并获取各种信号的频率分量。

它可以实现从低频到高频的频
谱分析，以确定信号的种类和特性。

2. 信号测量：周林频谱仪可用于测量信号的幅度和相位，并确定信号
的时域、频域和统计特性。

它可以帮助工程师快速确定系统中的问题，并且非常适合进行线路信号质量和性能评估。

3. 带宽分析：周林频谱仪可用于分析信号的带宽和频率分布，以确定
它们的特性和性能。

它可以帮助工程师确定是否需要加宽带宽，并提
供有关增加带宽的建议。

4. 信号调试：周林频谱仪可用于调试信号，并确定它们在信号路径中的行为。

它可以帮助工程师进行广泛的信号分析和跟踪，并确定是否需要调整信号路径或参数。

总之，周林频谱仪是一种强大的工具，可用于对各种信号进行广泛的频谱分析和信号测量。

它在电子工程领域具有重要的应用，特别是在通信、广播、雷达和导航等领域。

频谱仪操作使用指南频谱仪是一种用来显示信号频谱分布的仪器，用于分析信号的频率、功率和幅度等参数。

频谱仪广泛应用于通信、广播、电子、雷达等领域，在调试和故障排除中起着至关重要的作用。

下面是频谱仪的操作使用指南。

一、频谱仪的基本原理和组成部分1.频谱仪的原理：频谱仪通过将输入信号分解成一系列不同频率的正弦波，然后测量每个正弦波的幅度和相位，最后将结果显示在屏幕上，形成频谱图。

2.频谱仪的组成部分：-输入部分：用于接收待测信号的输入接口，常见的有天线接口、信号源接口等。

-信号处理部分：将接收到的信号进行放大、滤波和混频等处理，以便进行频谱分析。

-显示部分：将处理后的信号以图形的方式显示在屏幕上，通常有频谱图、扫描图和水平轴等。

-控制部分：用于设置和调整频谱仪的参数，如中心频率、带宽、参考电平等。

二、频谱仪的操作流程1.连接信号源：将待测信号源与频谱仪进行连接，确保输入信号的准确性和稳定性。

2.设置基本参数：首先设置中心频率，即希望观察的信号的中心频率。

然后设置带宽，即希望观察的信号的频率范围。

最后设置参考电平，用于设定垂直轴的单位和刻度。

3.调整时间/功率纵轴：根据需要，选择时间或功率纵轴显示模式。

在时间模式下，频谱仪以时间为基准显示信号的幅度和相位信息；在功率模式下，频谱仪通过电平来显示信号的幅度。

4.检查实时扫描图：启动实时扫描图功能，观察信号在不同频率下的强度变化情况。

可以通过调整带宽和参考电平来获取所需的图像效果。

5.分析频谱图：通过频谱图可以观察信号的频率分布情况。

可以对频谱图进行放大、缩小、移动等操作，以便更详细地分析和观察信号。

6.添加标记和测量：根据需要，可以添加标记来测量信号的频率、功率、幅度等参数。

频谱仪通常提供了多种测量方式，如峰值、平均、最大、最小等。

7.导出和保存数据：频谱仪通常具有数据导出和保存的功能，可以将分析结果导出到计算机或其他设备中，以便后续处理和分析。

三、频谱仪的使用注意事项1.频谱仪的输入信号要求稳定且幅度适当，过大或过小的输入信号都会影响测量结果的准确性和可靠性。

示波器的频谱仪模式和频域分析示波器是一种常用的电子测量设备，广泛应用于电子、通信、医疗等领域。

除了常见的时域分析模式，示波器还经常使用频谱仪模式进行频域分析。

本文将介绍示波器的频谱仪模式以及频域分析的原理和应用。

一、频谱仪模式简介频谱仪模式是示波器的一种测量模式，用于分析信号在频域上的特性。

通过将时域信号转换为频域信号，可以清晰地显示信号的频率成分和幅度。

频谱仪模式可以帮助我们了解信号的频率构成，识别噪音和干扰，以及分析信号的频谱特性。

二、频域分析原理频域分析是将时域信号转换为频域信号的过程。

在频域中，信号的幅度和相位信息可以更加直观地表示出来。

频域分析的核心工具是傅里叶变换，它可以将时域信号分解为多个正弦波的叠加。

傅里叶变换后得到的频谱图可以展示信号的频率分布情况，包括主要频率成分和其对应的幅度。

三、频谱仪模式的使用频谱仪模式在信号分析中具有广泛的应用，以下是几个常见的使用场景：1. 频率测量：频谱仪模式可以精确地测量信号的频率，帮助工程师快速确定信号的频率范围和中心频率。

2. 频谱监测：通过实时监测信号的频谱情况，可以及时发现异常信号、干扰源和频率漂移等问题，保证系统的正常运行。

3. 故障分析：频谱仪模式可以帮助工程师定位和分析系统中的故障，如检测信号是否存在谐波、杂散等问题。

4. 信号生成：一些高级示波器可以通过频谱仪模式生成特定频率的信号，用于系统调试和测试。

四、示波器频谱仪模式使用技巧在使用示波器的频谱仪模式进行频域分析时，以下几点技巧可以提高测量的准确性和可靠性：1. 设置合适的RBW和VBW：RBW（Resolution Bandwidth）和VBW（Video Bandwidth）是频谱仪模式的两个重要参数。

合理选择RBW和VBW可以平衡分辨率和测量速度，避免过分牺牲准确性或者过度降低测量速度。

2. 注意选择合适的垂直尺度：频谱仪模式的垂直尺度表示信号的幅度。

根据需要，可以选择合适的垂直尺度，确保信号的主要成分在显示范围内。

频谱仪原理与使用介绍频谱仪是一种用来测量信号频谱的仪器。

它基于信号的频率分析原理，可以将复杂的时域信号转化为频域信号，显示信号在不同频率上的能量分布情况。

频谱仪广泛应用于无线通信、音频处理、雷达、声学等领域。

频谱仪的工作原理主要包括信号采样、频谱计算和显示输出三个步骤。

下面是一般频谱仪的工作流程：1. 信号采样：频谱仪先对待测信号进行采样，将信号从时域转换为数字信号。

采样频率越高，频谱仪可以测量的最高频率就越大。

2. 频谱计算：频谱仪对采样信号进行频率分析，计算信号在不同频率上的能量分布。

常见的频谱计算方法包括快速傅里叶变换（FFT）和离散傅里叶变换（DFT）等。

通过频谱计算，频谱仪可以得到信号的频谱信息。

3. 显示输出：频谱仪将频谱信息转化为可视化的图形输出，通常以频谱图的形式展示。

频谱图中的横轴表示频率，纵轴表示信号在对应频率上的能量，可以通过颜色深浅或高矮来表示能量大小。

频谱仪还可以提供其他功能，如峰值持续功率（Peak Hold）、平均功率（Average Power）等。

使用频谱仪时，首先需要连接待测信号源和频谱仪的输入接口。

然后设置合适的采样参数，如采样率和采样时间。

接下来，启动频谱仪，在显示屏或监视器上观察频谱图的变化。

通过观察频谱图，可以分析信号的频谱特征，如频率分布、峰值位置、带宽等信息。

频谱仪的使用需要注意以下几点：1. 频谱仪的测量范围要满足待测信号的频率范围要求，否则可能无法正确测量。

2. 采样率和采样时间的选择要根据待测信号的频率、带宽和时域分辨率等因素综合考虑。

3. 在使用过程中，要保证信号源和频谱仪之间的连接稳定，避免信号失真或泄漏。

4. 对于复杂的信号，可以通过调整采样参数、使用不同的窗函数等方式来优化频谱图的显示效果。

5. 在进行频谱分析时，可以选择适当的显示模式和放大倍数，以便更清晰地观察信号的频谱特性。

总而言之，频谱仪是一种重要的频率分析工具，能够帮助工程师和科研人员对信号进行深入分析和处理，为无线通信、音频处理等领域的研发和调试提供有力支持。

频谱仪的原理和应用是什么1. 频谱仪的原理频谱仪是一种用于测量信号频谱的仪器。

它基于傅里叶变换的原理，将时域信号转换为频域信号，并以图形的形式展示出信号在不同频率上的能量分布。

频谱仪有以下几个主要的原理：1.1 傅里叶变换傅里叶变换是频谱仪原理中最核心的部分。

频谱仪通过傅里叶变换将时域信号转换为频域信号。

傅里叶变换的数学公式为：$$F(w) = \\int_{-\\infty}^{\\infty}f(t)e^{-jwt}dt$$其中，F(w)是频谱，f(t)是时域信号，w是频率。

1.2 采样和量化频谱仪在对信号进行傅里叶变换之前，需要先对信号进行采样和量化处理。

采样是指以一定的时间间隔对信号进行离散采样，而量化是指将采样到的信号幅度离散化为一系列的离散值。

1.3 快速傅里叶变换（FFT）快速傅里叶变换（FFT）是一种高效的计算傅里叶变换的算法。

它通过将信号分解为多个频率分量，并利用分解后的频率分量之间的关系，快速计算出傅里叶变换的结果。

FFT在频谱仪中被广泛使用，能够大幅提高计算效率。

2. 频谱仪的应用频谱仪具有广泛的应用领域，以下列举了一些主要的应用：2.1 通信系统中的频谱分析在无线通信系统中，频谱仪用于分析和监测无线信号的频谱分布。

通过对无线信号进行频谱分析，可以了解其带宽、占用的频率范围等信息。

这对于频谱资源的合理分配和无线电干扰的检测都非常重要。

2.2 无线电频率规划频谱仪可以帮助无线电频率规划人员确定何时和何地可以使用某个频率段。

通过对现有频谱的分布情况进行分析，可以避免不同频率信号之间的干扰，从而提高通信质量和功率效率。

2.3 音频和视频分析频谱仪在音频和视频分析中也扮演着重要角色。

在音频系统中，频谱仪可以用来分析音频信号的频域特性，例如音量、频率响应等。

在视频系统中，频谱仪可以用来分析视频信号的频域特性，例如色彩平衡、亮度均匀性等。

2.4 物理实验中的频谱分析频谱仪在物理实验中也有广泛应用。

频谱仪原理频谱仪是一种用于测量信号频谱的仪器。

它能够将信号分解为它们的不同频率成分，从而提供关于信号频率和幅度的有用信息。

这篇文章将介绍频谱仪的原理、使用和应用。

一、频谱仪原理频谱仪原理基于信号的傅里叶变换。

傅里叶变换将信号分解为频率域中的不同频率成分。

频谱仪使用离散傅里叶变换（DFT）或快速傅里叶变换（FFT）对信号进行傅里叶变换，并显示信号的频率谱。

当信号在频谱仪的输入端口上输入时，输入信号经过一个射频放大器放大，然后经过一个带通滤波器，滤掉除待测信号外的其他无关信号。

接下来，信号被送入一个混频器，与一个参考信号混频。

这样，信号的频率被转移到中频带宽内，同时也被下变频到合适的数字范围。

由于数字信号可以使用数字信号处理技术进行分析和处理，因此混频和下变频使信号能够更好地处理。

然后，信号进入一个快速傅里叶处理器进行数字傅里叶变换，从而得到信号的频谱。

这个频谱被存储在内存中，并在显示器上以谱线的形式显示。

每个谱线表示信号的一个频率成分的幅度，同时也可以显示信号的相位信息。

二、频谱仪的使用使用频谱仪时，需要首先将频谱仪设置为合适的频段和分辨率带宽，然后将测量对象连接到频谱仪的输入端口。

当信号输入时，频谱仪会将该信号分解为其组成的频率成分，并显示在频谱仪的显示屏上。

使用频谱仪时，需要注意以下几点：1、频谱仪需要被正确的校准，以确保测量结果的准确性和可靠性。

2、在测量前需要确定所需的分辨率带宽，这会影响信号的调制特性和显示质量。

3、频谱仪应该适当地处理测量信号的幅度范围，可以使用自动增益控制（AGC）来抵消信号的幅度变化。

4、频谱仪的分辨率带宽应该适当，分辨率带宽越宽，可测量的信号频率带宽范围就越大，但分辨率也会降低。

三、频谱仪的应用频谱仪的应用范围非常广泛。

以下是频谱仪在不同领域的应用：1、无线电和通信领域。

频谱仪可用于测量无线电和通信系统的信号质量和背景噪声水平，判定是否存在干扰信号，并识别干扰源。

频谱仪和接收机的原理与应用频谱仪频谱仪是一种用于测量信号频率、幅度和谱分析的仪器。

它通过将输入信号分解成不同频段的能量，来显示信号在不同频率上的分布情况。

工作原理频谱仪的工作原理基于傅里叶变换。

它将输入信号通过前端的滤波器进行频率分割，然后使用傅里叶变换将频率域信号转换为时域信号。

最后，将结果显示为频谱图，其中横轴表示频率，纵轴表示信号强度。

应用领域频谱仪广泛应用于各个领域，包括通信、无线电、雷达、音频等。

以下是频谱仪的一些具体应用：•无线电频谱监测：频谱仪可以用于监测无线电频段的使用情况，帮助调整无线电信道的分配和规划。

•信号分析：频谱仪可以用于分析信号的频率成分和频域特征，例如音频信号的频谱分析。

•故障诊断：频谱仪可以用于检测和诊断电子设备或系统中的故障，通过分析频谱可以找到异常信号或干扰源。

•无线电测量：频谱仪可以用于测量无线电频段的信号强度、带宽、调制等参数。

•雷达信号处理：频谱仪可以用于雷达系统中的信号处理和目标探测，帮助识别和跟踪目标。

接收机接收机是一种用于接收无线电信号的设备，它可以将无线电信号转换为可听或可视的信号。

工作原理接收机的工作原理基于调制和解调。

它首先将接收到的无线电信号进行放大、滤波，然后进行解调，将调制信号还原为原始信号。

最后，将信号输出到扬声器或显示屏上。

应用领域接收机在通信、广播、电视等领域具有广泛的应用。

以下是接收机的一些具体应用：•无线电通信：接收机是无线电通信系统中的关键设备，用于接收和解码发送的无线电信号。

•广播接收：接收机可以用于接收广播电台发送的音频信号，在扬声器上播放音乐、新闻等节目。

•电视接收：接收机可以用于接收电视信号，将电视节目显示在电视屏幕上。

•导航系统：接收机在全球定位系统（GPS）等导航系统中起到接收和解析导航信号的作用。

•雷达接收：接收机在雷达系统中用于接收和处理雷达返回的信号，实现目标探测和跟踪。

总结起来，频谱仪和接收机是信号处理和通信领域中常用的设备。
