角接触球轴承轴向载荷计算

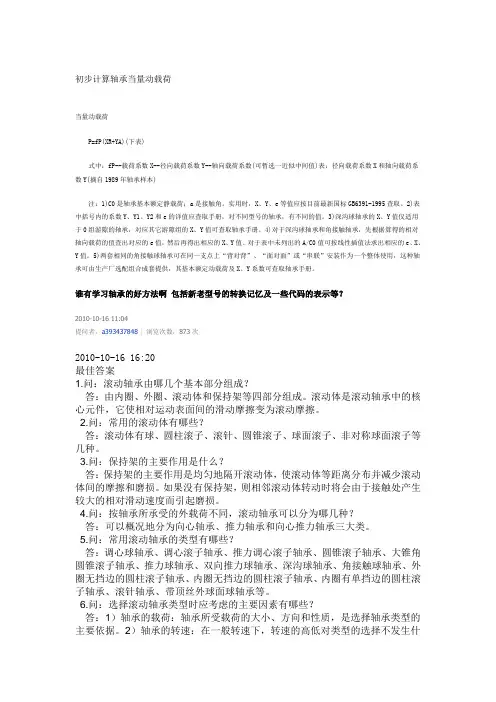

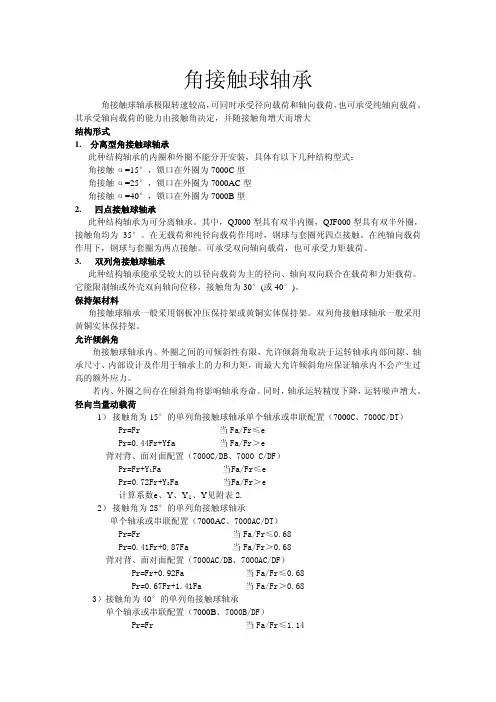

初步计算轴承当量动载荷当量动载荷P=fP(XR+YA)(下表)式中：fP--载荷系数X--径向载荷系数Y--轴向载荷系数(可暂选一近似中间值)表：径向载荷系数X和轴向载荷系数Y(摘自1989年轴承样本)注：1)C0是轴承基本额定静载荷；a是接触角。

实用时，X、Y、e等值应按目前最新国标GB6391-1995查取。

2)表中括号内的系数Y、Y1、Y2和e的详值应查取手册，对不同型号的轴承，有不同的值。

3)深沟球轴承的X、Y值仅适用于0组游隙的轴承，对应其它游隙组的X、Y值可查取轴承手册。

4)对于深沟球轴承和角接触轴承，先根据算得的相对轴向载荷的值查出对应的e值，然后再得出相应的X、Y值。

对于表中未列出的A/C0值可按线性插值法求出相应的e、X、Y值。

5)两套相同的角接触球轴承可在同一支点上“背对背”、“面对面”或“串联”安装作为一个整体使用，这种轴承可由生产厂选配组合成套提供，其基本额定动载荷及X、Y系数可查取轴承手册。

谁有学习轴承的好方法啊包括新老型号的转换记忆及一些代码的表示等？2010-10-16 11:04提问者：a393437848|浏览次数：873次2010-10-16 16:20最佳答案1.问：滚动轴承由哪几个基本部分组成？答：由内圈、外圈、滚动体和保持架等四部分组成。

滚动体是滚动轴承中的核心元件，它使相对运动表面间的滑动摩擦变为滚动摩擦。

2.问：常用的滚动体有哪些？答：滚动体有球、圆柱滚子、滚针、圆锥滚子、球面滚子、非对称球面滚子等几种。

3.问：保持架的主要作用是什么？答：保持架的主要作用是均匀地隔开滚动体，使滚动体等距离分布并减少滚动体间的摩擦和磨损。

如果没有保持架，则相邻滚动体转动时将会由于接触处产生较大的相对滑动速度而引起磨损。

4.问：按轴承所承受的外载荷不同，滚动轴承可以分为哪几种？答：可以概况地分为向心轴承、推力轴承和向心推力轴承三大类。

5.问：常用滚动轴承的类型有哪些？答：调心球轴承、调心滚子轴承、推力调心滚子轴承、圆锥滚子轴承、大锥角圆锥滚子轴承、推力球轴承、双向推力球轴承、深沟球轴承、角接触球轴承、外圈无挡边的圆柱滚子轴承、内圈无挡边的圆柱滚子轴承、内圈有单挡边的圆柱滚子轴承、滚针轴承、带顶丝外球面球轴承等。

角接触球轴承轴向力计算公式角接触球轴承是一种常用的滚动轴承，广泛应用于机械设备中。

在设计和使用角接触球轴承时，了解和计算轴向力是非常重要的。

轴向力是指作用在轴承轴向方向的力，它对轴承的运行和寿命有着直接的影响。

在本文中，我将介绍角接触球轴承轴向力的计算公式及其相关要点。

轴向力的计算公式是通过考虑轴承的负载、速度和角接触球轴承的特性来确定的。

以下是角接触球轴承轴向力的计算公式：Fa = (XFr + YFa) / (eP)其中，Fa是轴向力（单位为牛顿，N）；X是轴承的动载荷系数；Fr是轴承的径向力（单位为牛顿，N）；Y是轴承的静载荷系数；Fa是轴承的轴向力（单位为牛顿，N）；e是轴承的接触角系数；P是轴承的当量动载荷（单位为牛顿，N）。

在计算轴向力时，需要明确轴承的负载（Fr）、速度和特性系数（X、Y、e、P）。

下面对这些要点进行详细的解释：1. 轴承的动载荷系数（X）：动载荷系数（X）是考虑到轴承在动载荷作用下的变形和变位情况的。

X的取值范围通常为0.56-0.98，具体取值需要根据轴承的类型、尺寸和应用情况进行确定。

2. 轴承的静载荷系数（Y）：静载荷系数（Y）是考虑到轴承在静载荷作用下的变形和变位情况的。

Y的取值范围通常为0.56-0.98，具体取值需要根据轴承的类型、尺寸和应用情况进行确定。

3. 轴承的接触角系数（e）：接触角系数（e）是轴承接触角的函数，接触角是指球和滚道的接触角度。

e的取值范围通常为0.6-0.8，具体取值需要根据轴承的类型和设计要求进行确定。

4. 轴承的当量动载荷（P）：当量动载荷（P）是指在轴承承受的径向力和轴向力同时作用下，所能承受的相当于纯径向载荷的动载荷。

P的计算公式通常为P = Fr + 1.2Fa，其中Fr为径向力，Fa为轴向力。

轴向力的计算公式的目的是为了确定角接触球轴承在实际工作中所承受的轴向力，以便进行轴承的选择和设计。

通过合理的计算和选择，可以保证轴承在工作过程中的可靠性和寿命。

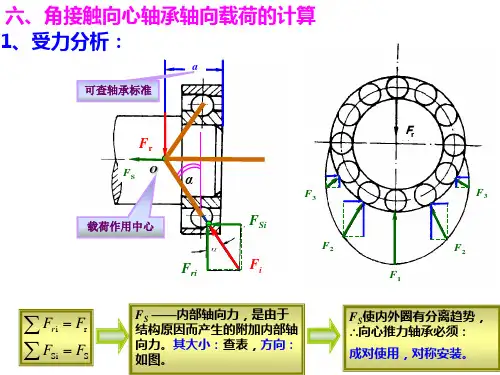

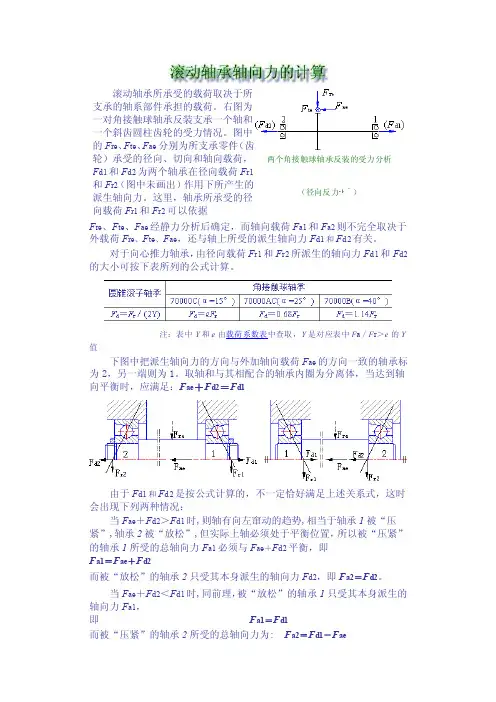

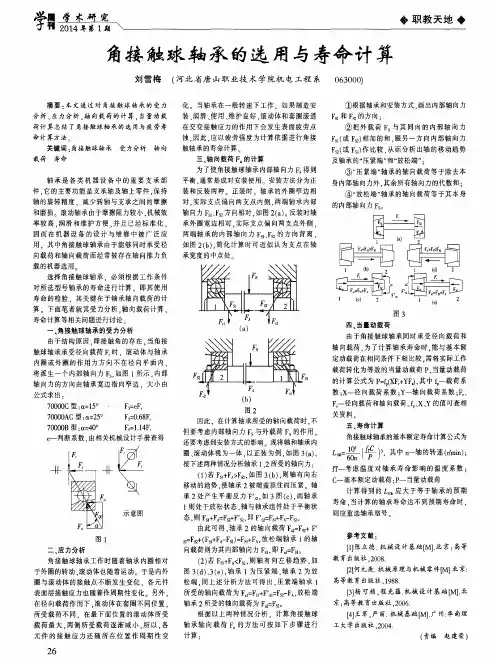

滚动轴承所承受的载荷取决于所支承的轴系部件承担的载荷。

右图为一对角接触球轴承反装支承一个轴和一个斜齿圆柱齿轮的受力情况。

图中的F re、F te、F ae分别为所支承零件（齿轮）承受的径向、切向和轴向载荷，F d1和F d2为两个轴承在径向载荷F r1和F r2（图中未画出）作用下所产生的派生轴向力。

这里，轴承所承受的径向载荷F r1和F r2可以依据两个角接触球轴承反装的受力分析（径向反力）F re、F te、F ae经静力分析后确定，而轴向载荷F a1和F a2则不完全取决于外载荷F re、F te、F ae，还与轴上所受的派生轴向力F d1和F d2有关。

对于向心推力轴承，由径向载荷F r1和F r2所派生的轴向力F d1和F d2的大小可按下表所列的公式计算。

注：表中Y和e由载荷系数表中查取，Y是对应表中F a／F r＞e的Y 值下图中把派生轴向力的方向与外加轴向载荷F ae的方向一致的轴承标为2，另一端则为1。

取轴和与其相配合的轴承内圈为分离体，当达到轴向平衡时，应满足：F ae＋F d2＝F d1由于F d1和F d2是按公式计算的，不一定恰好满足上述关系式，这时会出现下列两种情况：当F ae＋F d2＞F d1时,则轴有向左窜动的趋势,相当于轴承1被“压紧”,轴承2被“放松”,但实际上轴必须处于平衡位置，所以被“压紧”的轴承1所受的总轴向力F a1必须与F ae＋F d2平衡，即F a1＝F ae＋F d2而被“放松”的轴承2只受其本身派生的轴向力F d2，即F a2＝F d2。

当F ae＋F d2＜F d1时,同前理，被“放松”的轴承1只受其本身派生的轴向力F a1，即F a1＝F d1而被“压紧”的轴承2所受的总轴向力为: F a2＝F d1－F ae综上可知，计算向心推力轴承所受轴向力F a的方法可以归纳为：先通过派生轴向力及外加轴向载荷的计算与分析，判断被“放松”或被“压紧”的轴承；然后确定被“放松”轴承的轴向力仅为其本身派生的轴向力，被“压紧”轴承的轴向力则为除去本身派生的轴向力后其余各轴向力的代数和。

、滚动轴承承载能力的一般说明滚动轴承的承载能力与轴承类型和尺寸有关。

相同外形尺寸下，滚子轴承的承载能力约为球轴承的 1.5 ~3倍向心类轴承主要用于承受径向载荷，推力类轴承主要用于承受轴向载荷。

角接触轴承同时承受径向载荷和轴向载荷的联合作用，其轴向承载能力的大小随接触角a的增大而增大。

二、滚动轴承的寿命计算轴承的寿命与载荷间的关系可表示为下列公式:£10 =或式中：I——基本额定寿命（106转）；-L——基本额定寿命（小时h）; C——基本额定动载荷，由轴承类型、尺寸查表获得；P——当量动载荷（N）,根据所受径向力、轴向力合成计算；弋--- 温度系数，由表1查得；n「—轴承工作转速（r/min ）; F——寿命指数（球轴承「一，滚子轴承'）。

三、温度系数f t当滚动轴承工作温度高于120C时，需引入温度系数（表1）表1温度系数四、当量动载荷当滚动轴承同时承受径向载荷和轴向载荷时，当量载荷的基本计算公式为P叮网皿式中：P――当量动载荷，N; 1――径向载荷，N; I――轴向载荷，N; X――径向动载荷系数；Y――轴向动载荷系数；1负荷系数五、载荷系数f p当轴承承受有冲击载荷时，当量动载荷计算时，引入载荷系数（表2）表2冲击载荷系数f p六、动载荷系数X、Y表3深沟球轴承的系数X、Y表4角接触球轴承的系数X、Y表5其它向心轴承的系数X、Y表6推力轴承的系数X、Y七、成对轴承所受轴向力计算公式：角接触球轴承：弘迟圆锥滚子轴承：式中e为判断系数，可由表4查出；Y应取表5中T厂」的数值。

•正排列：若则打；- ■'-若则'•反排列：若则'若则'\八、成对轴承当量动载荷根据基本公式:刁叮3隔+马加g（咖隔）式中：P――当量动载荷，N; 1――径向载荷，N; I――轴向载荷，N; X――径向动载荷系数；Y――轴向动载荷系数；1负荷系数。

九、修正额定寿命计算对于要求不同的可靠度、特殊的轴承性能以及运转条件不属于正常情况下的轴承寿命计算时，可采用修正额定寿命计算公式：S - “阳仏0式中：――特殊的轴承性能、运转条件以及不同可靠度要求下的修正额定寿命（106转）；a i――可靠度的寿命修正系数；a2——特殊的轴承性能寿命修正系数；a3——运转条件的寿命修正系数。

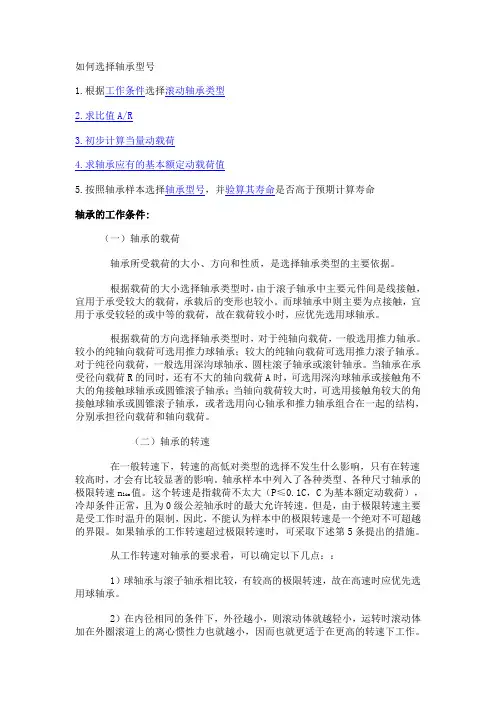

如何选择轴承型号1.根据工作条件选择滚动轴承类型2.求比值A/R3.初步计算当量动载荷4.求轴承应有的基本额定动载荷值5.按照轴承样本选择轴承型号，并验算其寿命是否高于预期计算寿命轴承的工作条件:（一）轴承的载荷轴承所受载荷的大小、方向和性质，是选择轴承类型的主要依据。

根据载荷的大小选择轴承类型时，由于滚子轴承中主要元件间是线接触，宜用于承受较大的载荷，承载后的变形也较小。

而球轴承中则主要为点接触，宜用于承受较轻的或中等的载荷，故在载荷较小时，应优先选用球轴承。

根据载荷的方向选择轴承类型时，对于纯轴向载荷，一般选用推力轴承。

较小的纯轴向载荷可选用推力球轴承；较大的纯轴向载荷可选用推力滚子轴承。

对于纯径向载荷，一般选用深沟球轴承、圆柱滚子轴承或滚针轴承。

当轴承在承受径向载荷R的同时，还有不大的轴向载荷A时，可选用深沟球轴承或接触角不大的角接触球轴承或圆锥滚子轴承；当轴向载荷较大时，可选用接触角较大的角接触球轴承或圆锥滚子轴承，或者选用向心轴承和推力轴承组合在一起的结构，分别承担径向载荷和轴向载荷。

（二）轴承的转速在一般转速下，转速的高低对类型的选择不发生什么影响，只有在转速较高时，才会有比较显著的影响。

轴承样本中列入了各种类型、各种尺寸轴承的值。

这个转速是指载荷不太大（P≤0.1C，C为基本额定动载荷），极限转速nlim冷却条件正常，且为0级公差轴承时的最大允许转速。

但是，由于极限转速主要是受工作时温升的限制，因此，不能认为样本中的极限转速是一个绝对不可超越的界限。

如果轴承的工作转速超过极限转速时，可采取下述第5条提出的措施。

从工作转速对轴承的要求看，可以确定以下几点：：1）球轴承与滚子轴承相比较，有较高的极限转速，故在高速时应优先选用球轴承。

2）在内径相同的条件下，外径越小，则滚动体就越轻小，运转时滚动体加在外圈滚道上的离心惯性力也就越小，因而也就更适于在更高的转速下工作。

放在高速时，宜选用超轻、特轻及轻系列的轴承。
