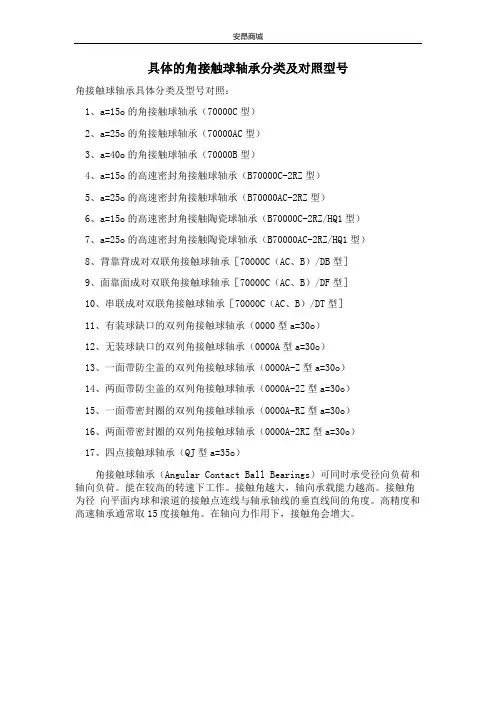

安昂商城具体的角接触球轴承分类及对照型号角接触球轴承具体分类及型号对照：1、a=15o的角接触球轴承（70000C型）2、a=25o的角接触球轴承（70000AC型）3、a=40o的角接触球轴承（70000B型）4、a=15o的高速密封角接触球轴承（B70000C-2RZ型）5、a=25o的高速密封角接触球轴承（B70000AC-2RZ型）6、a=15o的高速密封角接触陶瓷球轴承（B70000C-2RZ/HQ1型）7、a=25o的高速密封角接触陶瓷球轴承（B70000AC-2RZ/HQ1型）8、背靠背成对双联角接触球轴承［70000C（AC、B）/DB型］9、面靠面成对双联角接触球轴承［70000C（AC、B）/DF型］10、串联成对双联角接触球轴承［70000C（AC、B）/DT型］11、有装球缺口的双列角接触球轴承（0000型a=30o）12、无装球缺口的双列角接触球轴承（0000A型a=30o）13、一面带防尘盖的双列角接触球轴承（0000A-Z型a=30o）14、两面带防尘盖的双列角接触球轴承（0000A-2Z型a=30o）15、一面带密封圈的双列角接触球轴承（0000A-RZ型a=30o）16、两面带密封圈的双列角接触球轴承（0000A-2RZ型a=30o）17、四点接触球轴承（QJ型a=35o）角接触球轴承（Angular Contact Ball Bearings）可同时承受径向负荷和轴向负荷。
能在较高的转速下工作。
接触角越大，轴向承载能力越高。
接触角为径向平面内球和滚道的接触点连线与轴承轴线的垂直线间的角度。
高精度和高速轴承通常取15度接触角。
在轴向力作用下，接触角会增大。

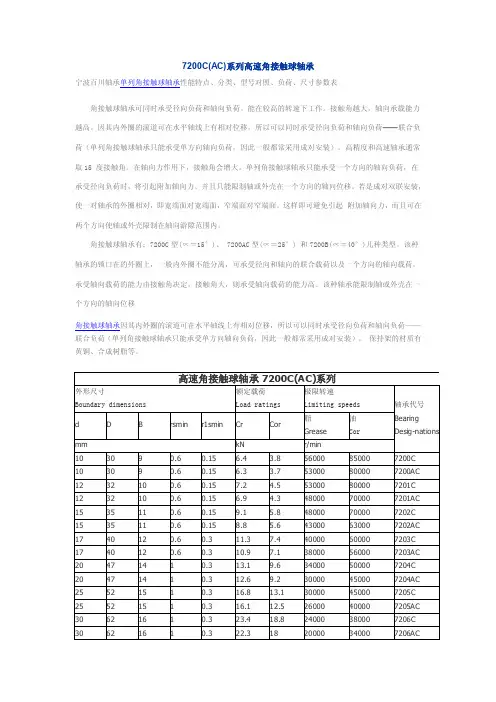

7200C(AC)系列高速角接触球轴承
宁波百川轴承单列角接触球轴承性能特点、分类、型号对照、负荷、尺寸参数表
角接触球轴承可同时承受径向负荷和轴向负荷。
能在较高的转速下工作。
接触角越大，轴向承载能力越高。
因其内外圈的滚道可在水平轴线上有相对位移，所以可以同时承受径向负荷和轴向负荷——联合负荷（单列角接触球轴承只能承受单方向轴向负荷，因此一般都常采用成对安装）。
高精度和高速轴承通常取15 度接触角。
在轴向力作用下，接触角会增大。
单列角接触球轴承只能承受一个方向的轴向负荷，在承受径向负荷时，将引起附加轴向力。
并且只能限制轴或外壳在一个方向的轴向位移。
若是成对双联安装，使一对轴承的外圈相对，即宽端面对宽端面，窄端面对窄端面。
这样即可避免引起附加轴向力，而且可在两个方向使轴或外壳限制在轴向游隙范围内。

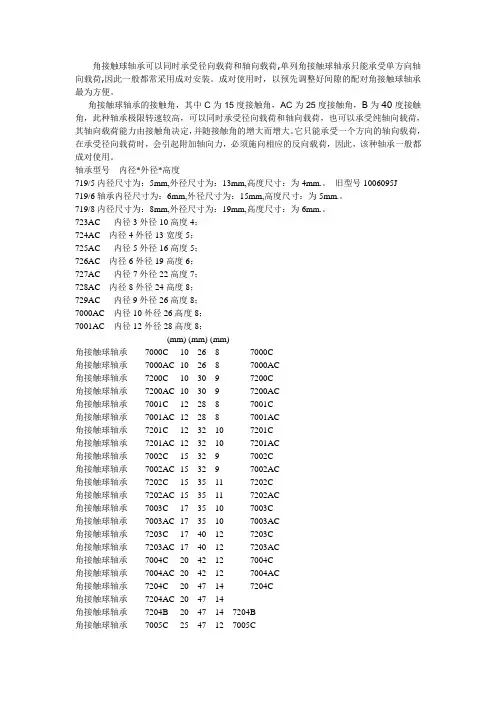

角接触球轴承有：7200C型(∝＝15°)、 7200AC型(∝＝25°) 和7200B(∝＝40°)几种类型。
该种轴承的锁口在的外圈上，一般内外圈不能分离，可承受径向和轴向的联合载荷以及一个方向的轴向载荷。
承受轴向载荷的能力由接触角决定，接触角大，则承受轴向载荷的能力高。
该种轴承能限制轴或外壳在一个方向的轴向位移
角接触球轴承因其内外圈的滚道可在水平轴线上有相对位移，所以可以同时承受径向负荷和轴向负荷——联合负荷（单列角接触球轴承只能承受单方向轴向负荷，因此一般都常采用成对安装）。
保持架的材质有黄铜、合成树脂等。
角接触球轴承参数表
以下为角接触球轴承的常见参数表：
- 外径（mm）：一般在20mm至200mm之间，外径越大承载
能力越强；
- 内径（mm）：一般在10mm至100mm之间，内径越大承载
能力越强；
- 宽度（mm）：一般在7mm至50mm之间，宽度越大承载能
力越强；
- 基本动载荷额定值（N）：轴承所能承受的动态载荷的额定值，一般越大越好；
- 基本静载荷额定值（N）：轴承所能承受的静态载荷的额定值，一般越大越好；
- 极限转速（r/min）：轴承最高的转速，一般越高越好；
- 接触角度（度）：指轴承球与内圈和外圈的接触角度，一般
角度越小承载能力越大；
- 填充因数：填充因数越大，轴承的承载能力也越大；
- 适用温度范围（℃）：轴承能在的温度范围，一般越大越好；- 材料：主要有钢铁和陶瓷材料，陶瓷材料的耐磨性、耐腐蚀性、抗高温性等方面优于钢铁材料。
推力角接触球轴承参数规格型号表推力角接触球轴承接触角一般为60°常用的推力角接触球轴承一般为双向推力角接触球轴承，主要用于精密机床主轴，一般与双列圆柱滚子轴承一起配合使用，可承受双向轴向载荷，具有精度高，刚性好，温升低，转速高，装拆方便等优点。
双向推力角接触球轴承的发展是要满足机床主轴稳步增长的需求。
双向推力角接触球轴承的特点是可以同时承受径向和轴向载荷的联合载荷，限制轴的两方面的轴向位移。
它是由外圈、内圈、钢球、保持架组成，能在较高的速度下稳定地工作。
安装时应注意，虽然轴承可承受双向轴向载荷，但若一侧有装球缺口时，则应注意不要让主要轴向载荷通过有缺口的一侧沟边。
推力角接触球轴承的精度要比推力球轴承的精度高很多，可承受的转速也高很多，可以作为主轴轴承使用。
双向推力角接触球轴承是分离型结构，一个座圈，两个保持架与数量不少的钢球组件以及两个轴圈和一个内隔圈。
轴承安装后就已经加载预负荷。
一共有三个尺寸系列，234400，234900，234700。

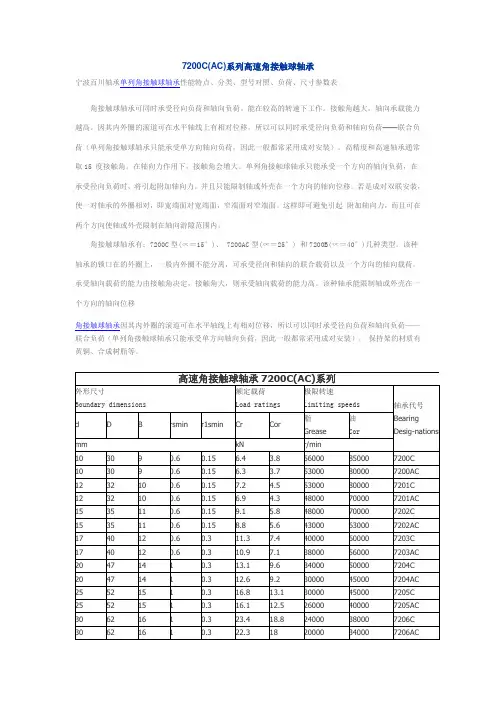

7200C(AC)系列高速角接触球轴承
宁波百川轴承单列角接触球轴承性能特点、分类、型号对照、负荷、尺寸参数表
角接触球轴承可同时承受径向负荷和轴向负荷。
能在较高的转速下工作。
接触角越大，轴向承载能力越高。
因其内外圈的滚道可在水平轴线上有相对位移，所以可以同时承受径向负荷和轴向负荷——联合负荷（单列角接触球轴承只能承受单方向轴向负荷，因此一般都常采用成对安装）。
高精度和高速轴承通常取15 度接触角。
在轴向力作用下，接触角会增大。
单列角接触球轴承只能承受一个方向的轴向负荷，在承受径向负荷时，将引起附加轴向力。
并且只能限制轴或外壳在一个方向的轴向位移。
若是成对双联安装，使一对轴承的外圈相对，即宽端面对宽端面，窄端面对窄端面。
这样即可避免引起附加轴向力，而且可在两个方向使轴或外壳限制在轴向游隙范围内。
角接触球轴承有：7200C型(∝＝15°)、 7200AC型(∝＝25°) 和7200B(∝＝40°)几种类型。
该种轴承的锁口在的外圈上，一般内外圈不能分离，可承受径向和轴向的联合载荷以及一个方向的轴向载荷。
承受轴向载荷的能力由接触角决定，接触角大，则承受轴向载荷的能力高。
该种轴承能限制轴或外壳在一个方向的轴向位移
角接触球轴承因其内外圈的滚道可在水平轴线上有相对位移，所以可以同时承受径向负荷和轴向负荷——联合负荷（单列角接触球轴承只能承受单方向轴向负荷，因此一般都常采用成对安装）。
保持架的材质有黄铜、合成树脂等。

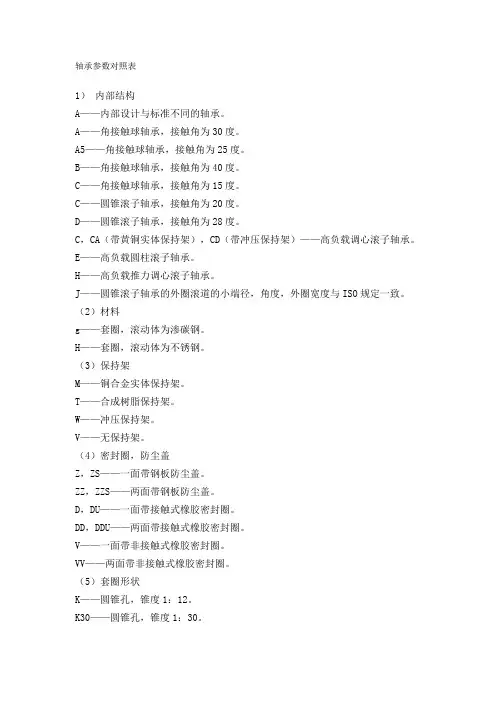

轴承参数对照表1）内部结构A——内部设计与标准不同的轴承。
A——角接触球轴承，接触角为30度。
A5——角接触球轴承，接触角为25度。
B——角接触球轴承，接触角为40度。
C——角接触球轴承，接触角为15度。
C——圆锥滚子轴承，接触角为20度。
D——圆锥滚子轴承，接触角为28度。
C，CA（带黄铜实体保持架），CD（带冲压保持架）——高负载调心滚子轴承。
E——高负载圆柱滚子轴承。
H——高负载推力调心滚子轴承。
J——圆锥滚子轴承的外圈滚道的小端径，角度，外圈宽度与ISO规定一致。
（2）材料g——套圈，滚动体为渗碳钢。
H——套圈，滚动体为不锈钢。
（3）保持架M——铜合金实体保持架。
T——合成树脂保持架。
W——冲压保持架。
V——无保持架。
（4）密封圈，防尘盖Z，ZS——一面带钢板防尘盖。
ZZ，ZZS——两面带钢板防尘盖。
D，DU——一面带接触式橡胶密封圈。
DD，DDU——两面带接触式橡胶密封圈。
V——一面带非接触式橡胶密封圈。
VV——两面带非接触式橡胶密封圈。
（5）套圈形状K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
E——套圈上有切口或油孔。
E4——外圈上带油槽，油孔。
N——外圈外径带止动槽。
NR——外圈外径带止动槽，止动环。
（6）配合及衬垫DB——背靠背成对安装。
DF——面对面成对安装。
DT——串联成对安装。
+K——外圈带衬垫。
+L——内圈带衬垫。
+KL——内，外圈带衬垫。
（7）游隙C1——向心轴承径向游隙，比C2游隙小。
C2——向心轴承径向游隙，比标准游隙小。
CN（省略）——向心轴承径向标准游隙。
C3——向心轴承径向游隙，比标准游隙大。
C4——向心轴承径向游隙，比C3游隙大。
C5——向心轴承径向游隙，比C4游隙大。
CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。
CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。
CC——圆柱滚子轴承（不可互换）径向标准游隙。
CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。
