角接触球轴承1.角接触球轴承介绍：使用范围广，多用于空压机，水泵，高精密的机床主轴，汽车，发电机等，是可同时承受径向负荷和轴向负荷，能在较高的转速下工作的轴承。
其所很承受的负荷跟接触角度有关，接触角越大，轴向承载能力越高。
用在机床上的高精度的高速轴承通常取15度接触角，并且常常是两个或三个以上一起配对使用，接触角度有15°的(7000A)，25°的(7005AC)，30°的(720A)，40°的（7308BEP)，60°的（30TAC62B)等。
2.角接触球轴承的分类：单列角接触球轴承；双列角接触球轴承；配对使用的角接触球轴承，其中配对使用的包括有两列配对：DB背对背、DU自由配对、DF面对面、DT并列组合，此外还有三列组合跟四列组合的。
3.角接触球轴承用途：空压机轴承(单列)、电机(单列）、汽车轴承（双列）等。
常见SKF角接触球轴承型号：SKF7200BECBP轴承SKF 7316BEM轴承SKF 7301BEP轴承SKF7214BECBM轴承SKF 7200BEP 轴承SKF 7316BEP轴承SKF7302BECBP轴承SKF7214BECBP轴承SKF7200CD/P4A 轴承SKF7317BECBJ轴承SKF 7302BEP轴承SKF 7214BEP轴承SKF7201BECBP轴承SKF7317BECBM轴承SKF7303BECBP轴承SKF7214CD/P4A轴承SKF 7201BEP SKF SKF 7303BEP SKF轴承7317BECBP轴承轴承7215BECBJ轴承SKF7201CD/P4A 轴承SKF7317BECCM轴承SKF7304BECBM轴承SKF7215BECBM轴承SKF7202BECBP轴承SKF 7317BEM轴承SKF7304BECBP轴承SKF7215BECBP轴承SKF 7202BEP 轴承SKF 7317BEP轴承SKF 7304BEP轴承SKF 7215BEP轴承SKF7202CD/P4A 轴承SKF7318BECBJ轴承SKF7305BECBM轴承SKF7215CD/P4A轴承SKF7203BECBM轴承SKF7318BECBM轴承SKF7305BECBP轴承SKF7216BECBJ轴承SKF7203BECBP轴承SKF7318BECBP轴承SKF 7305BEP轴承SKF7216BECBM轴承SKF 7203BEP 轴承SKF 7318BEM轴承SKF7306BECBM轴承SKF7216BECBP轴承SKF7203CD/P4A 轴承SKF 7318BEP轴承SKF7306BECBP轴承SKF 7216BEP轴承SKF7204BECBM轴承SKF7319BECBM轴承SKF7306BEGBM轴承SKF7216CD/P4A轴承SKF7204BECBP轴承SKF7319BECBP轴承SKF 7306BEP轴承SKF7217BECBJ轴承SKF 7204BEP 轴承SKF 7319BEM轴承SKF7307BECBM轴承SKF7217BECBM轴承SKF7204CD/P4A 轴承SKF 7319BEP轴承SKF7307BECBP轴承SKF7217BECBP轴承SKF7205BECBM轴承SKF7320BECBM轴承SKF 7307BEP轴承SKF 7217BEP轴承SKF7205BECBP轴承SKF7320BECBP轴承SKF7308BECBJ轴承SKF7217CD/P4A轴承SKF SKF SKF SKF7205BEGCP轴承7320BECCM轴承7308BECBM轴承7218BECBJ轴承SKF 7205BEP 轴承SKF 7320BEM轴承SKF7308BECBP轴承SKF7218BECBM轴承SKF7205CD/P4A 轴承SKF 7320BEP轴承SKF7308BEGBM轴承SKF7218BECBP轴承SKF7206BECBM轴承SKF7321BECAM轴承SKF 7308BEP轴承SKF7218BECCM轴承SKF7206BECBP轴承SKF7321BECBM轴承SKF7309BECBJ轴承SKF7218BEGBF轴承SKF 7206BEP 轴承SKF7321BECBP轴承SKF7309BECBM轴承SKF 7218BEP轴承SKF7206CD/P4A 轴承SKF 7321BEP轴承SKF7309BECBP轴承SKF7218CD/P4A轴承SKF7207BECBM轴SKF7322BECBMSKF 7309BEP轴承SKF7219BECBM轴承轴承承SKF7207BECBP轴承SKF7322BECBP轴承SKF7310BECBJ轴承SKF7219BECBP轴承SKF 7207BEP 轴承SKF7322BECCM轴承SKF7310BECBM轴承SKF 7219BEP轴承SKF7207CD/P4A 轴承SKF7322BEGBM轴承SKF7310BECBP轴承SKF7219CD/P4A轴承SKF7208BECBJ轴承SKF 7322BEM轴承SKF 7310BEP轴承SKF7220BECBM轴承SKF7208BECBM轴承SKF 7322BEP轴承SKF7311BECBJ轴承SKF7220BECBP轴承SKF7208BECBP轴承SKF7324BCBM轴承SKF7311BECBM轴承SKF7220BECCM轴承SKF 7208BEM 轴承SKF7326BCBM轴承SKF7311BECBP轴承SKF 7220BEP轴承SKF 7208BEP 轴承SKF 7326BM轴承SKF7311BECCM轴承SKF7220CD/P4A轴承SKF7208CD/P4A 轴承SKF7328BCBM轴承SKF7311BEGBM轴承SKF7221BECBM轴承SKF7209BECBJ轴承SKF7330BCBM轴承SKF 7311BEP轴承SKF7221BECBP轴承SKF7209BECBM轴承SKF7332BCBM轴承SKF7312BECBJ轴承SKF 7221BEP轴承SKF7209BECBP轴承SKF7334BCBM轴承SKF7312BECBM轴承SKF7221CD/P4A轴承SKF 7209BEP 轴承SKF7336BCBM轴承SKF7312BECBP轴承SKF7222BECBM轴承SKF7209CD/P4A 轴承SKF7338BCBM轴承SKF7312BECCM轴承SKF7222BECBP轴承SKF SKF SKF SKF7210BECBJ轴承7340BCBM轴承7312BEGBM轴承7222BECCM轴承SKF7210BECBM轴承SKF7344BCBM轴承SKF 7312BEM轴承SKF7222BEGBF轴承SKF7210BECBP轴承SKF7348BCBM轴承SKF 7312BEP轴承SKF 7222BEM轴承SKF 7210BEP 轴承SKF7405BCBM轴承SKF7313BECBJ轴承SKF 7222BEP轴承SKF7210CD/P4A 轴承SKF 7405BM轴承SKF7313BECBM轴承SKF7222CD/P4A轴承SKF7211BECBJ轴承SKF7406BCBM轴承SKF7313BECBP轴承SKF 7224BCBM轴承SKF7211BECBM轴承SKF 7406BM轴承SKF7313BECCM轴承SKF 7224BM轴承SKF7211BECBP轴SKF7407BCBM轴SKF7313BEGBMSKF7224CD/P4A承承轴承轴承SKF 7211BEP 轴承SKF 7407BM轴承SKF 7313BEP轴承SKF 7226BCBM轴承SKF7211CD/P4A 轴承SKF7408BCBM轴承SKF7314BECBJ轴承SKF 7226BM轴承SKF7212BECBJ轴承SKF 7408BM轴承SKF7314BECBM轴承SKF 7228BCBM轴承SKF7212BECBM轴承SKF7409BCBM轴承SKF7314BECBP轴承SKF 7228BM轴承SKF7212BECBP轴承SKF7410BCBM轴承SKF 7314BEP轴承SKF 7230BCBM轴承SKF 7212BEP 轴承SKF 7410BM轴承SKF7315BECBJ轴承SKF 7232BCBM轴承SKF7212CD/P4A 轴承SKF7411BCBM轴承SKF7315BECBM轴承SKF 7234BCBM轴承SKF SKF 7411BM SKF SKF 7236BCAM7213BECBJ轴承轴承7315BECBP轴承轴承SKF7213BECBM轴承SKF7412BCBM轴承SKF 7315BEP轴承SKF 7236BCBM轴承SKF7213BECBP轴承SKF 7412BM轴承SKF7316BECBJ轴承SKF 7238BCBM轴承SKF 7213BEP 轴承SKF7413BCBM轴承SKF7316BECBM轴承SKF 7240BCBM轴承SKF7213CD/P4A 轴承SKF7414BCBM轴承SKF7316BECBP轴承SKF 7244BCBM轴承SKF7214BECBJ轴承SKF7415BCBM轴承SKF7316BECCM轴承SKF 7248BCBM轴承SKF 7280BM 轴承SKF 7415BM轴承SKF 7416M轴承SKF 7252BM轴承。

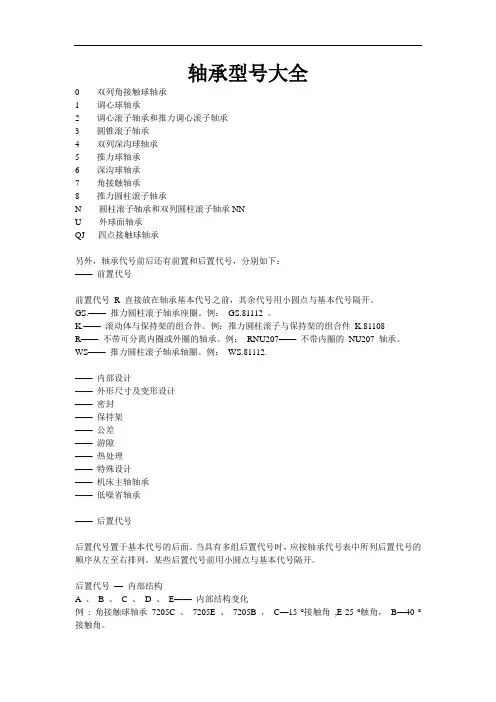

轴承型号大全0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
GS.——推力圆柱滚子轴承座圈。
例：GS.81112 。
K.——滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件K.81108R——不带可分离内圈或外圈的轴承。
例：RNU207——不带内圈的NU207 轴承。
WS——推力圆柱滚子轴承轴圈。
例：WS.81112.——内部设计——外形尺寸及变形设计——密封——保持架——公差——游隙——热处理——特殊设计——机床主轴轴承——低噪省轴承——后置代号后置代号置于基本代号的后面。
当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。
某些后置代号前用小圆点与基本代号隔开。
后置代号—内部结构A 、B 、C 、D 、E——内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角,E-25 °触角，B—40 °接触角。
例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E——加强型设计，轴承负载能力提高。
VH——滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。
例：NJ2312VH 。
后置代号—轴承外形尺寸及外部结构DA——带双半内圈的可分离型双列角接触球轴承。
例：3306DA 。
DZ——圆柱型外径的滚轮轴承。
例：ST017DZ 。
K——圆锥孔轴承，锥度1 ：12 。
例：2308K 。
K30- 圆锥孔轴承，锥度1 ：30 。
例：24040 K30 。
2LS——双内圈两面带防尘盖的双列圆柱滚子轴承。

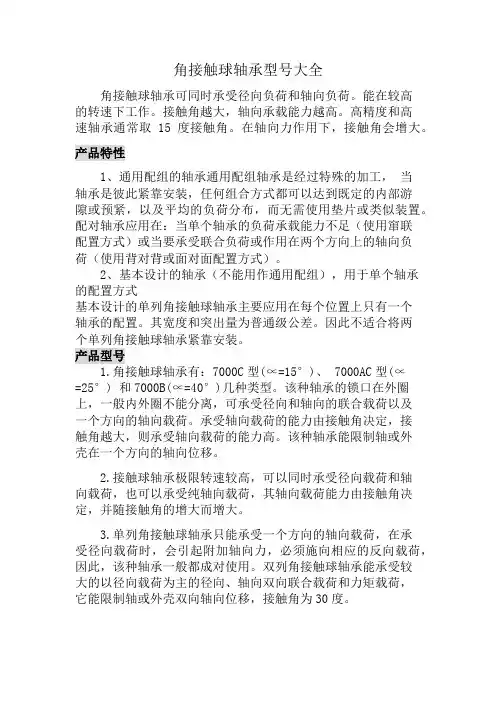

角接触球轴承型号大全角接触球轴承可同时承受径向负荷和轴向负荷。
能在较高的转速下工作。
接触角越大，轴向承载能力越高。
高精度和高速轴承通常取15 度接触角。
在轴向力作用下，接触角会增大。
产品特性1、通用配组的轴承通用配组轴承是经过特殊的加工，当轴承是彼此紧靠安装，任何组合方式都可以达到既定的内部游隙或预紧，以及平均的负荷分布，而无需使用垫片或类似装置。
配对轴承应用在：当单个轴承的负荷承载能力不足（使用窜联配置方式）或当要承受联合负荷或作用在两个方向上的轴向负荷（使用背对背或面对面配置方式）。
2、基本设计的轴承（不能用作通用配组），用于单个轴承的配置方式基本设计的单列角接触球轴承主要应用在每个位置上只有一个轴承的配置。
其宽度和突出量为普通级公差。
因此不适合将两个单列角接触球轴承紧靠安装。

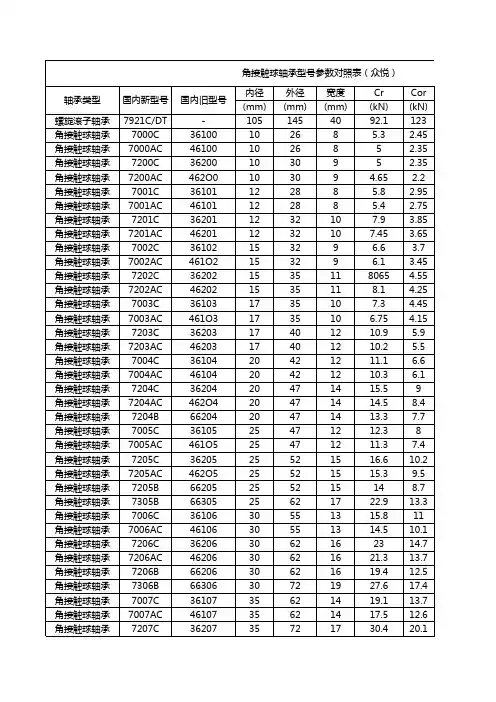

产品型号1.角接触球轴承有：7000C型(∝=15°)、 7000AC型(∝=25°) 和7000B(∝=40°)几种类型。
该种轴承的锁口在外圈上，一般内外圈不能分离，可承受径向和轴向的联合载荷以及一个方向的轴向载荷。
承受轴向载荷的能力由接触角决定，接触角越大，则承受轴向载荷的能力高。
该种轴承能限制轴或外壳在一个方向的轴向位移。
2.接触球轴承极限转速较高，可以同时承受径向载荷和轴向载荷，也可以承受纯轴向载荷，其轴向载荷能力由接触角决定，并随接触角的增大而增大。
3.单列角接触球轴承只能承受一个方向的轴向载荷，在承受径向载荷时，会引起附加轴向力，必须施向相应的反向载荷，因此，该种轴承一般都成对使用。
双列角接触球轴承能承受较大的以径向载荷为主的径向、轴向双向联合载荷和力矩载荷，它能限制轴或外壳双向轴向位移，接触角为30度。
4.成对安装角接触球轴承能承受以径向载荷为主的径向、轴向双向联合载荷，也可以承受纯径向载荷。
串联配置只能承受单一方向的轴向载荷，其他两种配置则可承受任一方向的轴向载荷。
这种类型的轴承一般由生产厂商选配组合成对提交用户，安装后有预压过盈，套圈和钢球处于轴向预加载荷状态，因而提高了整组轴承作为单个支承刚度和旋转精度。
SKF轴承型号说明类型前缀后缀型号——轴承类型的确定0 0 □双列角接触球轴承1 1 □自动调心球轴承2 2 □球面滚子轴承，球面滚子推力轴承3 3 □圆锥滚子轴承4 4 □双列深沟球轴承5 5 □推力球轴承6 6 □深沟球轴承7 7 □角接触球轴承8 8 □圆柱滚子推力轴承B BK 封口冲压外圈滚针轴承C C CARB®H HK 开口冲压外圈滚针轴承K K 滚针与保持架推力组件N N 圆柱滚子轴承N 第二个字母，有时候第三个字母，用来确定法兰结构，例如：NJ, NU, NUP; 双列或多列圆柱滚子轴承的型号总是以NN开头。
N NA 外形尺寸符合ISO 15的滚针轴承N NK 滚针轴承Q QJ 四点接触球轴承T T□ 圆锥滚子轴承，公制尺寸符合ISO 355-1977T □□尺寸符合ABMA系列的英制圆锥滚子轴承按照符合ANSI-ABMA标准19的不同系统来表示型号（参阅前缀K-之下）基本型号——特种轴承特种轴承的基本型号通常是轴承图纸的编号。
这些图纸编号通常是六位或七位数的数字，一般没有轴承类型、大小或设计的任何标示。
在原设计基础上改进的轴承经常带有后缀A到E或这些字母的组合，例如AB，加在原来的图纸编号之后。
这些后缀的意义是针对实际轴承的，因此必须参阅实际图纸。
近来，图纸编号带有Bxxx前缀，其中B代表轴承，其余三位确定轴承类型。
在某些情况下，省略第四个字母。
最近又推出了四位数之前加一个前缀来确定轴承类型，用连字号分开，例如BB1-3001，而不是六位数或七位数的图纸编号。
补充型号—前缀前缀是用来确定轴承的组成部分，通常其后跟有完整轴承的型号，或用来避免与其它轴承型号混淆。
例如，它们按照ANSI/AB MA标准19所说明的（主要）用于英制轴承的系统，用在圆锥滚子轴承型号之前。
A AR- 球或滚子与保持架组件G GS 圆柱滚子推力轴承的轴承座圈I IR- 径向轴承的内圈K K 圆柱滚子推力轴承的滚子与保持架组件K K- 符合ABMA标准系列英制圆锥滚子轴承带滚子与保持架组件的内圈（圆锥内圈）或外圈（圆锥外圈）（正被逐步淘汰）类型前缀后缀型号——轴承类型的确定L L 分离型轴承的单一内圈或外圈O OR- 径向轴承的外圈R R 除去内圈或外圈的分离轴承W W 不锈钢深沟球轴承W WF 外圈带法兰的不锈钢深沟球轴承W WS 圆柱滚子推力轴承的轴圈Z ZE 带有SensorMount® 特性的轴承补充名称- 后缀A A 外形尺寸相同，内部设计有所偏差或修改。

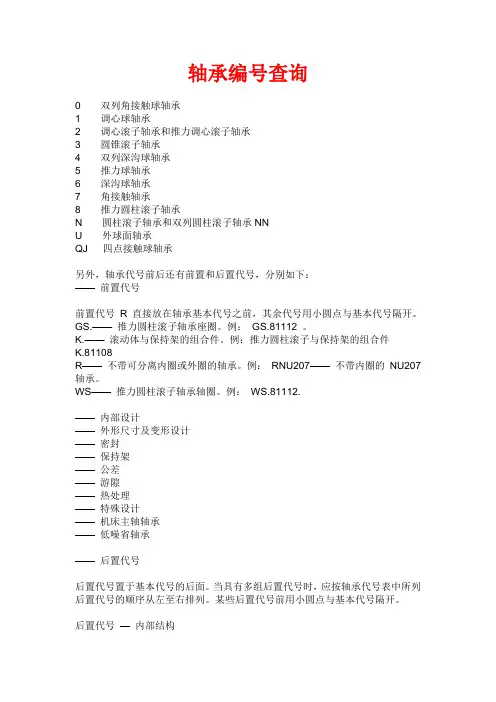

轴承编号查询0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
GS.——推力圆柱滚子轴承座圈。
例：GS.81112 。
K.——滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件K.81108R——不带可分离内圈或外圈的轴承。
例：RNU207——不带内圈的NU207 轴承。
WS——推力圆柱滚子轴承轴圈。
例：WS.81112.——内部设计——外形尺寸及变形设计——密封——保持架——公差——游隙——热处理——特殊设计——机床主轴轴承——低噪省轴承——后置代号后置代号置于基本代号的后面。
当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。
某些后置代号前用小圆点与基本代号隔开。
后置代号—内部结构A 、B 、C 、D 、E——内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角,E-25 °触角，B—40 °接触角。
例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E——加强型设计，轴承负载能力提高。
VH——滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。
例：NJ2312VH 。
后置代号—轴承外形尺寸及外部结构DA——带双半内圈的可分离型双列角接触球轴承。
例：3306DA 。
DZ——圆柱型外径的滚轮轴承。
例：ST017DZ 。
K——圆锥孔轴承，锥度1 ：12 。
例：2308K 。
K30- 圆锥孔轴承，锥度1 ：30 。
例：24040 K30 。
2LS——双内圈两面带防尘盖的双列圆柱滚子轴承。

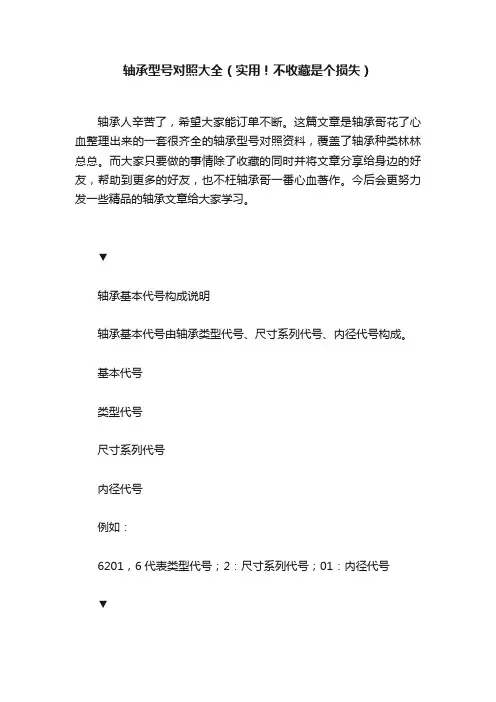

轴承型号对照大全（实用！不收藏是个损失）轴承人辛苦了，希望大家能订单不断。
这篇文章是轴承哥花了心血整理出来的一套很齐全的轴承型号对照资料，覆盖了轴承种类林林总总。
而大家只要做的事情除了收藏的同时并将文章分享给身边的好友，帮助到更多的好友，也不枉轴承哥一番心血著作。
今后会更努力发一些精品的轴承文章给大家学习。

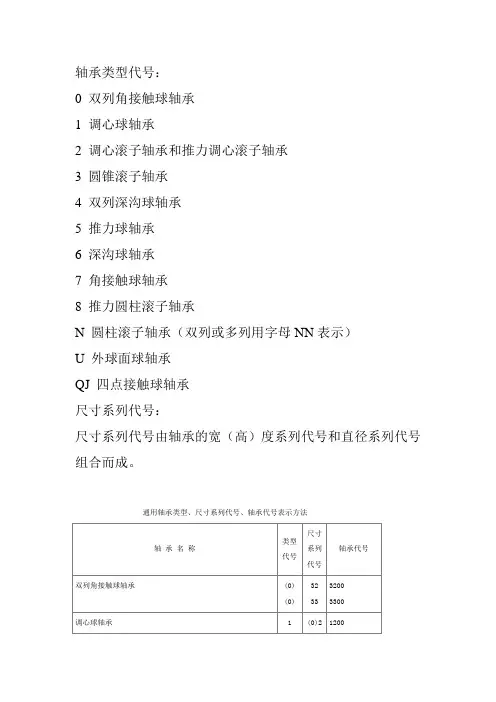

▼轴承基本代号构成说明轴承基本代号由轴承类型代号、尺寸系列代号、内径代号构成。
基本代号类型代号尺寸系列代号内径代号例如：6201，6代表类型代号；2：尺寸系列代号；01：内径代号▼轴承类型代号轴承类型代号用数字或字母表示，见下表：代号轴承类型代号轴承类型123456双列角接触球轴承调心球轴承调心滚子轴承和推力调心滚子轴承圆锥滚子轴承双列深沟球轴承推力球轴承深沟球轴承78NUQJ角接触球轴承推力圆柱滚子轴承圆柱滚子轴承双列或多列用字母NN表示外球面球轴承四点接触球轴承▼尺寸系列代号轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成。
直径系列指对应同一轴承内径的外径尺寸系列。
分别有7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。
宽度系列指对应同一轴承直径系列的宽度尺寸系列。
分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列。
推力轴承以高度系列对应于向心轴承的宽度系列，有7、9、1、2等高度尺寸依次递增的四个高度系列。
▼内径代号见下表：轴承内径尺寸内径代号举例0.6到10mm（非整数）用公称内径毫米数直接表示，在基与尺寸系列代号之间用“/”分开深沟球轴承618/2.5内径为2.5mm1到9mm（整数）用公称内径毫米数直接表示，对深沟球轴承及角接触球轴承7，8，9直径系列，内径尺寸系列代号之间用“/”分开深沟球轴承625或618/5内径为5mm10到17mm10mm12mm15mm17mm00010203深沟球轴承 6200内径为10mm20到480mm（22，28，32除外）公称内径除以5的商数，商数为个位数，需在商数左边加“0”，如08这就是那种较常见的表示方法：）调心滚子轴承 23208内径为40mm大于和等于500mm以上以及22，28，32mm用公称内径毫米数直接表示，但在尺寸系列之间用“/”分开调心滚子轴承230/500内径为500mm深沟球轴承 62/22内径为22mm▼SKF轴承补充代号前缀含义SKF轴承型号的前缀主要是用来表示SKF轴承的部件，为避免与其它的型号混淆，通常是将其放在整个SKF轴承型号之前。
