数字化地质填图操作(野外部分)数字区域地质调查主要工作流程为：资料收集、背景数据准备→野外总图库创建→野外手图创建→野外数据采集→桌面PRB数据整理（包括野外手图数据整理、野外采集数据导入野外总图库）→实际材料图制作→编稿原图（地质图）制作→地质图空间数据库建库→资料汇交。

1资料收集、背景数据准备1.1资料收集收集前人资料的目的是全面了解掌握前人对调查区基础地质、矿产地质、环境地质、灾害地质、水文地质、工程地质等方面的调查和研究现状，总结前人的工作成果，找出存在的问题，确定进一步野外工作的主攻方向。

收集的主要内容包括：调查区已有的区域地质调查报告、地质图及说明书，以便了解工作区区域地质总体特征；调查区所有的综合或专项调查的科研报告、专著、研究论文等，特别是最新的、总结性的资料，以便迅速了解前人的工作全貌；调查区内已有的各种实物资料，如岩石标本、矿物标本、化石标本、钻孔岩心、各类岩石薄片等，以便迅速建立调查区有关地质实体的感性认识；不同时代形成的地质资料，以便进行综合分析，从而对前人的填图单位进行合理的归并和重新厘定；调查区人文、地理、气候、交通等方面资料，详细了解调查区野外工作条件，为野外工作开展提供必要的有关地形、道路、物质供应、居住等背景资料。

1.2背景数据准备数字填图工作需要数字化的地形图资料，因此要根据工作的需要收集合适比例尺的数字地形图数据或纸介质地形图作为数字填图中背景图层所需要的数字化地理底图。

如果收集到的是纸介质的地形图，需要将地形图数据扫描成数字图像，然后在MapGIS软件中进行矢量化，形成可以使用的数字化地形数据。

如果收集到数字化的地形图数据，将数据转换为数字填图所需要的MapGIS数据格式。

数字填图系统对于作为背景图层的地理底图数据有一定的要求，这些要求是：①数据的单位为米；②坐标系类型为北京54／西安80平面直角坐标系；③投影类型为高斯－克吕格投影，对于比例尺没有特殊的要求。

数字填图DGSS教程野外数字地质剖面调查

数字填图DGSS教程野外数字地质剖面调查
按产状分段分层 剖面厚度计算
根据野外剖面数据 采集的规则,解决向 背斜厚度计算的方 法。
数字填图DGSS教程野外数字地质 剖面调查
按室内分层剖
面厚度计算
室内分层号的数 据录入编辑。可 以把分层厚度计 算编辑框的字段 说明条，用鼠标 拉开新分层号 （变宽），要输 入哪一层，双击 新分层号，在该 位置会变成编辑 框，用户可直接 输入。
调整横格高度后的剖面柱状图
数字填图DGSS教程野外数字地质 剖面调查
岩石花纹代码输入
对花纹库中没有的岩石花纹，数用字填数图字DG填SS图教程程野外数字地质 序中附加的编辑岩石花纹进行补充修改剖面调查
剖面厚度计算
导线测量库
（1）进入剖面编辑与计算
分层数据库
分层描述库
采样数据库
厚度计算库
厚度计算
数字填图DGSS教程野外数字地质 剖面调查
数字填图DGSS教程野外数字地质 剖面调查
实测地质剖面与数字剖面系统操作
实测剖面数据录入规则 操作流程：
1 创建新剖面
2 野外实测剖面数据采集系统操作
3 野外实测剖面数据导入数字剖面桌面系统
4 剖面厚度计算
5 剖面图、柱状图形成
6 剖面小结
数字填图DGSS教程野外数字地质 剖面调查
照片库
产状库
导线库 分层库
EDIT：在列表框中，选中一条记录，按EDIT则编辑本记录
CANCEL：退出新增导线的操作
C数L字EA填R图：DG删S除S教列程表野框外数中字的地所质有记录。注意：需要按OK键后，才
能
剖真面正调把查导线库的记录全部删除
4.2.5 分层数据库操作
注意： 操作分层数据库时，要与分层所属当

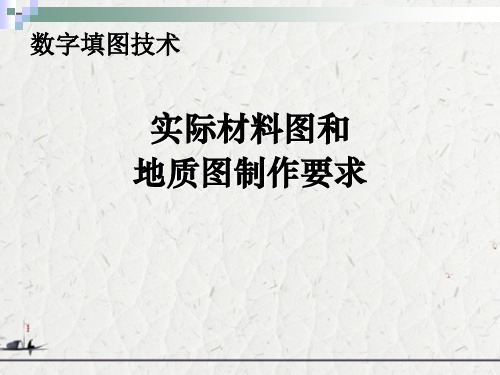

数字填图技术--实际材料图和地质图制作要求

数字填图技术--实际材料图和地质图制作要求

直接选择
按图层属性进行空间数据查询
直接选择
按图层属性进行空间数据查询
对地质界线进行拓扑处理
1.自动剪断线 2.清除微短弧线 3.线拓扑检查
对每一条悬挂线进行检查、处理
对地质界线进行拓扑处理
对需要的悬挂线，主要是断层，新 建一个图层，如悬挂线.wl图层， 把悬挂线剪切到该图层中。
PRB实际材料图地质连图
2、队检：对不同阶段、不同库数据质量检查
2.1 野外手图库质量检查
2.1.1 队检是在自 检的基础上进行
2.1.2 数据完整性 检查
2.1.3 对野外路线 所有采集层进行 逐项检查。（主 要利用属性联动 进行检查）
2.2 图幅PRB库质量检查
2.2.1对野外路线所有采集层进行逐项检查。（主要利用 属性联动进行检查）
通过属性联动来检查Geoline 图层的属性是否有缺项
2.5实际材料图中地质体形成
1、地质线转弧段 2、拓扑重建形成区
实际材料图中地质体属性赋予
对不同的区赋属性
注意：为了正确形成地质体“面”，在地质线转弧段 时，要注意检查弧段之间的拓扑关系。
对无routing通过的地质体，应手工 输入地质体面实体属性。
2.2 图幅PRB库质量检查
2.2 图幅PRB库质量检查 路线文档（野簿）的检查
2.2 图幅PRB库质量检查
地质路线进入图幅PRB库
野外地质路线入 图幅PRB库
注意：应在进行了数据 检 查 、 数 据 整 理 、 PRB 数据程序检查，并消除 数据采集错误后，才能 转 入 图 幅 PRB 库 和 实 测 剖面库中进行下一阶段 的数据整理和操作。
完整的PRB 库形成后， 更新实际材 料图PRB内 容将自动生 成实际材料 图库

数字填图DGSS数字填图地质调查平台操作

数字填图DGSS数字填图地质调查平台操作

A
59
五 实际材料图
实际材料图综合工具:
(3) 线弧一致性检查：
检查geopoly中的弧段和geoline中的地质线的一致性。
A
60
五 实际材料图
实际材料图综合工具:
(4) 填图单位代号与图形参数匹配检查：
A
61
五 实际材料图
实际材料图综合工具:
(5) Geopoly填图单位代号与注释一致性检查：
b.线拓扑检查
c.对每一条悬挂线进行检查、处理(注意断层)
A
50
五 实际材料图
地质体的形成(拓扑造区)：
(1) 地质线转弧段（两种方法）：
注意勾选“弧段可见”选项
A
51
五 实际材料图
地质体的形成(拓扑造区)：
(2) 地质体区拓扑检查：
注意把地质线文件中合法 的悬挂线（如断层等）删 除，保证拓扑检查再无错 误。
80-100米，3层
1-2导，方位44，坡角－2，斜距100米
分层：0米处，跨导线未分层，
0-50米,仍为3层
50－100米，4层
A
注意：
①分层位置记录分层起点值。 ②跨导线不分层时，在导线起 点处（0米）重新记录该分层。 ③采样过程按分层顺序编号
21
三 掌上机数据采集（Rgmap）
实测剖面测制记录规则
A
55
五 实际材料图
实际材料图属性编辑工具:
(3) 实际材料图点线面实体属性录入与编辑：
具体方法为选择相应功能菜单后，直接选择该图层中的某个图 元进行编辑。
A
56
五 实际材料图
实际材料图属性编辑工具:
(4) 实际材料图点线面实体属性录入与编辑：

DGSS数字填图部分操作2013

DGSS数字填图部分操作2013

五 实际材料图
(3) 地质连图 充分运用多源数据 通过不同检索手段 合理运用V字型法则
五 实际材料图
连图和拓扑的注意事项和操作技巧：
a. 设置MapGis基础软件平台系统参数主要指“结点/裁剪搜索半径” (1e-009或更小)。 灵活运用快捷键导航：F5（放大）,F6（移动）,F7（缩小）。 如果已知线类型，可在连图过程中顺便设置线参数，以便后续工作。
五 实际材料图
实际材料图综合工具:
(6) 地质界线地质代码和参数一致性检查：
五 实际材料图
拓扑重建的方法:
原始数据变动之后，地质区文件需要进行拓扑重建。
此时利用系统提供的“带参数的label点保存”等技术 手段，可以使拓扑重建的过程由全局修改变为局部修 改，由复杂变得简单，很大程度的提高了工作效率。
三 掌上机数据采集（Rgmap）
③ PRB数据采集
地质点P过程是 PRB过程的核心， 其他采集过程隶属 于P过程。 R、B过程与样品、 产状、照片等采样 过程在1个地质点内 顺序编号。 定点后，须完成该 点所有采集过程才 可以定下一个点。 R过程 B过程
P2q P2m
P过程
D3645
三 掌上机数据采集（Rgmap）
2 注意：
①分层位置记录分层起点值。 ②跨导线不分层时，在导线起 点处（0米）重新记录该分层。 ③采样过程按分层顺序编号
剖面测制：
0-1导，方位40，坡角＋2，斜距100米 分层：0-30米， 1层 30-80米， 2层 80-100米，3层 1-2导，方位44，坡角－2，斜距100米 分层：0米处，跨导线未分层，
二 新建野外手图
步骤① ：设计路线 选择相应菜单项或在视图右侧工具条中选择 图标，在图中设计路线（折线）并录入属性。

DGSS数字填图部分操作成果数据库之前全解PPT学习教案

DGSS数字填图部分操作成果数据库之前全解PPT学习教案
检查
第31页/共70页
四 桌面PRB数据整理（总图）
综合浏览和查询 工具：
(4) 输出野外记录簿
第32页/共70页
四 桌面PRB数据整理（总图）
PRB数据统计工具：
(1) 采样样品分类数量统计
(2) 路线工作量统计，包括统计5(25)万图幅 下所有2.5(10)万路线的功能。
第33页/共70页
四 桌面PRB数据整理（总图）
重新计算和点坐标重新写入等功能
第24页/共70页
四 桌面PRB数据整理（手图）
利用mapgis基本工具整饰路 线数据： 由掌上机直接转入的野外原始数据往往比较粗糙，
影响图面美观。常见问题及相应图元整饰功能如下 ：
点位明显不准。 流线锯齿过多。 曲线上点过密。 线段距离过大或压盖。
(慎用)
建议在掌上机绘制线条时采取“折线”方式。
第62页/共70页
五 实际材料图
拓扑重建的方法 : (1) 由现有的geopoly文件生成代参数的label点文件
此功能不仅可以将原有区图元的属性内容保存于label点 中，同时将区参数(区颜色，区网纹)等也存储其中，可 以大大节省拓扑重建过程中重新赋颜色，修改参数等方 面的工作量。
工作区控制台
一 新建图幅工程
编辑PRB字典库，为野外数据采集做准备：
分为“一级字典”和“二级字典”。 编辑完毕后注意回车换行。 第7页/共70页
二 新建野外手图
步骤① ：设计路线 选择相应菜单项或在视图右侧工具条中选择
图标，在图中设计路线（折线）并录入属性。
路线号为必须字段
第8页/共70页
二 新建野外手图
第21页/共70页
四 桌面PRB数据整理

DGSS数字填图应用实例

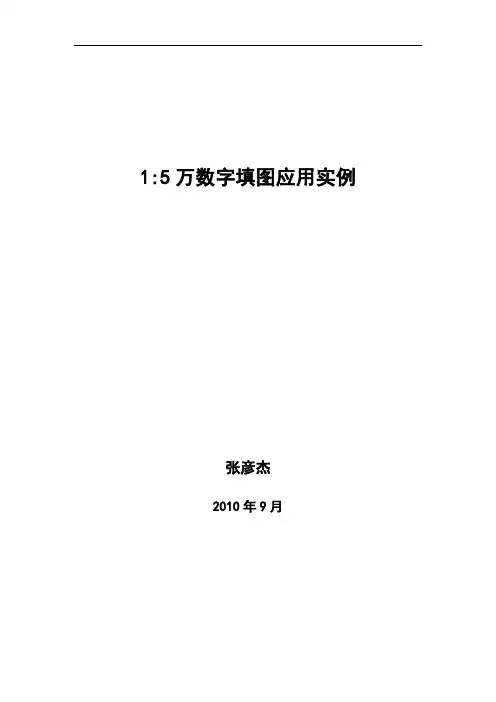

1:5万数字填图应用实例张彦杰2010年9月目录1野外总图库创建 (1)2野外路线数据采集 (3)2.1创建野外手图 (4)2.2野外手图数据转入掌上野外数据采集系统 (6)2.3地质路线野外数据采集系统操作 (7)2.4野外路线资料室内整理 (22)2.5复查野外路线数据的录入 (43)3野外手图数据入野外总图库 (50)3.1野外地质数据导入野外总图库 (50)3.2野外总图库数据整理 (54)4数字实际材料图制作 (68)4.1进入实际材料图库 (69)4.2地质体界线形成 (70)4.3地质体面形成 (76)4.4地质体赋属性 (81)4.5实际材料图整理 (85)4.6地质代号批注修改并自动回填原始资料库 (87)5编稿原图的制作 (89)5.1打开编稿原图库 (90)5.2全面编辑整饰编稿原图 (92)6专题图的制作 (96)7地质图空间数据库建库 (98)7.1基本概念 (98)7.2 地质图空间数据库数据集 (99)7.3地质图数据库建库基本操作 (100)7.4编稿原图及地质图空间数据库修改操作 (138)7.5数据库提交 (150)7.6数据库检索 (152)序为更好地推广应用数字地质调查系统，在数字地质调查项目工作实践的基础上编写了此操作实例说明书。

文稿实例数据引自1:5万瑶里幅，该图幅是中国地地调局2006年在皖赣相邻区部署的1:5万4幅联测区调项目其中一幅。

该项目历时4年，大致经历了资料收集→设计编写→野外调查→最终野外验收→成果报告编写→成果评审→修改认定→资料汇交等阶段工作流程。

项目全程采用数字地质调查系统完成，野外填图阶段共设4个填图小组，配备4套野外采集设备（包括掌上机、数码相机），桌面电脑6台，打印机1台。

项目野外原始资料（包括实际材料图库、野外手图库、野外总图库）按1:5万图幅所辖的1:2.5万图幅进行数据采集、组织管理。

剖面数据、编稿原图、地质图空间数据库、遥感解译数据库及综合成果数据库等按1:5万图幅进行组织管理。

DGSS数字填图应用实例

1:5万数字填图应用实例张彦杰2010年9月目录1野外总图库创建 (1)2野外路线数据采集 (3)2.1创建野外手图 (4)2.2野外手图数据转入掌上野外数据采集系统 (6)2.3地质路线野外数据采集系统操作 (7)2.4野外路线资料室内整理 (22)2.5复查野外路线数据的录入 (43)3野外手图数据入野外总图库 (50)3.1野外地质数据导入野外总图库 (50)3.2野外总图库数据整理 (54)4数字实际材料图制作 (68)4.1进入实际材料图库 (69)4.2地质体界线形成 (70)4.3地质体面形成 (76)4.4地质体赋属性 (81)4.5实际材料图整理 (85)4.6地质代号批注修改并自动回填原始资料库 (87)5编稿原图的制作 (89)5.1打开编稿原图库 (90)5.2全面编辑整饰编稿原图 (92)6专题图的制作 (96)7地质图空间数据库建库 (98)7.1基本概念 (98)7.2 地质图空间数据库数据集 (99)7.3地质图数据库建库基本操作 (100)7.4编稿原图及地质图空间数据库修改操作 (138)7.5数据库提交 (150)7.6数据库检索 (152)序为更好地推广应用数字地质调查系统，在数字地质调查项目工作实践的基础上编写了此操作实例说明书。

文稿实例数据引自1:5万瑶里幅，该图幅是中国地地调局2006年在皖赣相邻区部署的1:5万4幅联测区调项目其中一幅。

该项目历时4年，大致经历了资料收集→设计编写→野外调查→最终野外验收→成果报告编写→成果评审→修改认定→资料汇交等阶段工作流程。

项目全程采用数字地质调查系统完成，野外填图阶段共设4个填图小组，配备4套野外采集设备（包括掌上机、数码相机），桌面电脑6台，打印机1台。

项目野外原始资料（包括实际材料图库、野外手图库、野外总图库）按1:5万图幅所辖的1:2.5万图幅进行数据采集、组织管理。

剖面数据、编稿原图、地质图空间数据库、遥感解译数据库及综合成果数据库等按1:5万图幅进行组织管理。

数字填图操作流程

数字填图操作流程1:5万数字区调操作流程中国地调局南京地质调查中⼼张彦杰2012年6⽉⽬录1野外总图库创建 (1)2野外路线数据采集 (3)2.1创建野外⼿图 (4)2.2野外⼿图数据转⼊掌上野外数据采集系统 (7)2.3地质路线野外数据采集系统操作 (8)2.4野外路线资料室内整理 (23)2.5复查野外路线数据的录⼊ (46)3野外⼿图数据⼊野外总图库 (54)3.1野外地质数据导⼊野外总图库 (54)3.2野外总图库数据整理 (59)4数字实际材料图制作 (74)4.1进⼊实际材料图库 (75)4.2地质体界线形成 (76)4.3地质体⾯形成 (83)4.4地质体赋属性 (88)4.5实际材料图整理 (92)4.6地质代号批注修改并⾃动回填原始资料库 (94)5编稿原图的制作 (96)5.1打开编稿原图 (97)5.2全⾯编辑整饰编稿原图 (99)6专题图的制作 (102)7地质图空间数据库建库 (105)7.1基本概念 (105)7.2 地质图空间数据库数据集 (105)7.3地质图数据库建库基本操作 (107)7.4编稿原图及地质图空间数据库修改操作 (141)7.5数据库提交 (153)序为更好地推⼴应⽤数字地质调查系统，在数字地质调查项⽬⼯作实践的基础上编写了“1:5万数字区调操作流程”。

⽂稿实例数据引⾃1:5万XX幅，该图幅是中国地地调局2006年在XXXX 部署的1:5万4幅联测区调项⽬其中⼀幅。

该项⽬历时4年，⼤致经历了资料收集→设计编写→野外调查→最终野外验收→成果报告编写→成果评审→修改认定→资料汇交等阶段⼯作流程。

项⽬全程采⽤数字地质调查系统完成，野外填图阶段共设4个填图⼩组，配备4套野外采集设备（包括掌上机、数码相机），桌⾯电脑6台，打印机1台。

项⽬野外原始资料（包括实际材料图库、野外⼿图库、野外总图库）按1:5万图幅所辖的1:2.5万图幅进⾏数据采集、组织管理。

剖⾯数据、编稿原图、地质图空间数据库、遥感解译数据库及综合成果数据库等按1:5万图幅进⾏组织管理。

数字地质调查系统DGS


2、建立地质数据库
导线库 分层数据库 刻槽样数据库 探槽数据库 轮廓数据库 产状数据库 样品分析结果
TC_Survey TC_SLayer TC_Fluting TC_Shape TC_Secatt TC_Sam_Analysis
2、建立地质数据库
注意： 1、TC_Survey导线号0-1,1-2形式；面朝方
资源量估算
剖面法 地质块段法
4、资源量估算
相关图件
地质储量计算剖面图 矿体中段图 矿体投影图
标准图框的生成
1、准备工作
配准校正
1、准备工作
钻孔基本信息表
比例尺200：钻孔柱状图比例尺1:200
探槽基本信息表
比例尺100：探槽素描图比例尺1:100
1、准备工作
Excel转成WT文件
1、准备工作
钻孔：子图号1243 探槽：子图号1047
1.2、软件安装
软件名称：数字地质调查系统 软件版本：20111107
样品分析结果 ZK_Sam_Analysis
2、建立地质数据库
注意： 1、ZK_Fluting中采取率不能为空，否则钻
孔柱状图中的样长为0；补样该如何处理？ 2、ZK_RockBase中绘制类型0单一，1循环，
2自定义；绘制单位0为米，1为百分比； ZK_RockInfo中花纹号码为岩性对应的图案库花 纹代号；厚度：若百分比是100，若米则为实际 厚度。
1、准备工作
设置 数据路径
新建工程
1、准备工作
升级旧版本数据
1、准备工作
2、建立地质数据库
2、建立地质数据库
回次数据库
ZK_Circle
分层数据库
ZK_SLayer
