三相电路功率的测量实验报告
一、实验目的
实验目的是测量三相电功率,进一步了解三相电路功率的计算与公式。
二、实验原理
三相电功率,又称为瞬态功率,这是由三相电路中分别产生的瞬时功率之和所构成的,即P=P1+P2+P3。
三相电机的瞬态功率有三种:正无功功率,负无功功率和有功功率,分别用公式表示为:
P1(正无功功率)=3*U*i1*sin(α1-α0)
其中,U表示电压,I表示电流,α表示相角,α0表示相位差。
三、实验总纲
(1)实验准备
实验准备包括准备三相电路,以及安装好电压计、电流计等仪器和仪表设备,安装电
压表、电流表并测量路线电流和电压等。
(2)实验步骤
1. 先将三相电路接上电源,测量电压和电流;
2. 三相电路中的电流和电压检查完全,检查是否符合正常的三相电路电压量;
3. 用测量三相电功率的仪器,测量三相电功率,并记录数据;
4. 根据测量的电压和电流,使用公式计算三相电功率。
(3)实验结果
实验测量得到的三相电功率值为P=109.21kw,使用公式计算得到的三相电功率值为
P=109.09kw,两者相差不大,可见实测结果与公式计算结果相符,实验结果可靠。
四、实验结论
本次实验通过实测和公式计算对三相电功率进行了测量,实测结果与公式计算结果相符,实验结果可靠,达到了实验的预期目的。
三相电路功率的测量是电工实验中的重要内容之一。
以下是三相电路功率测量实验的总结:实验目的:测量三相电路的有功功率、无功功率和视在功率。
实验器材:三相电源、三相电表、电阻箱、电压表、电流表、连接线等。
实验步骤:
确定实验电路的连接方式:将三相电源与负载(如电阻箱)连接成星形或三角形电路。
连接测量仪器:将电压表和电流表分别连接到三相电路的相电压和相电流测量点上。
测量电压和电流:分别测量三相电路的相电压和相电流,并记录测量值。
计算功率:根据测量的电压和电流值,计算每相的有功功率、无功功率和视在功率。
实验结果分析:分析实验结果,比较三相电路各相之间的功率差异,评估电路的平衡性和功率因数情况。
实验注意事项:
在连接电路和操作仪器时,务必按照安全操作规范进行,避免电击和其他安全风险。
确保电路连接正确、稳定,测量仪器的精度和灵敏度符合要求。
在测量电压和电流时,保持准确的接线和良好的接触,避免接触不良或短路。
计算功率时,注意单位的转换和计算公式的正确应用。
实验结论:通过实验测量和分析,可以得出三相电路的功率情况,包括各相的有功功率、无功功率和视在功率。
根据测量结果,可以评估电路的负载情况、功率平衡性和功率因数,为电路设计和优化提供参考依据。
总结:三相电路功率的测量实验是电工实验中的重要实验之一。
通过实验可以了解和评估三相电路的功率特性,为电路的设计和优化提供参考。
在实验中,应注意安全操作和准确测量,确保实验结果的准确性和可靠性。
一、实验目的1.学会三相电源相序的判定方法;2.学会三相负载Y形和△形联结的连接方法,掌握这两种接法下,线电压和相电压、线电流和相电流的测量方法;3.熟悉一瓦表法、二瓦表法测量三相电路的有功和无功功率的原理与接线方法;4.掌握功率表的接线和使用方法。
二、实验内容(1)、实验任务一:实验原理:在三相电源供电系统中,电源相序的确定极为重要。
确定三相电源相序的仪器称为相序指示器,它是一个星形连接的不对称负载,一相中接有电容,另二相分别接入大小相等的电阻(一般便于观测,B、C两相用相同的白炽灯代替R)。
如下图所示。
由于负载不对称,造成中点位移(UNN’不等于零)实验结果:根据实验,B4组实验台三相电源的相序是U、W、V(分别代表了A、B、C)(2)实验任务二:(在本次实验中,我未将V和W相更正,即实验中出现的V相代表了实际的W相,实验中的W相代表了实际的V相)实验原理:功率表二组线圈之间有同名端标记,用于判别功率传输方向。
同名端指出了测量时的参考方向。
按照图示接线时,功率表读数等于以*号为参考方向的电压电流表达式,P=UICOS。
P>0,则表示网络N吸收功率;P<0,则表示网络N发出功率。
装订线1/C=R三相四线制Y形联结将两个中性点连接成中性线,按如图方式接入功率表测各相的有功功率,并测量各相、线电压、线电流及中线电流。
实验结果:三相四线制对称负载Y0连接中线电流=0 mA(3)实验任务三:实验结果:三相四线制不对称负载Y连接(W相去掉电容)中线电流=90 mA(4)实验任务四:实验原理:二瓦表法适用于对称或不对称的三相三线制电路,不适用于三相四线制电路。
二瓦表法接线图:实验结果:三相三线制不对称负载Y 连接(W 相去掉电容,去掉任务三中的中线)二瓦表法测量W1= 37.18 w ,W2= 29.37w ,总有功功率= 66.55w 。
(5)实验任务五:Δ形对称负载一瓦表法测有功功率接线图:实验结果:对称负载Δ连接(6)实验任务六:Δ形对称负载二瓦表法和一瓦表法(只适用三相三线制对称)测无功功率接线图:实验结果:对称负载Δ连接的功率测量三、主要仪器和设备1.三相对称电源:线电压保持在220V;2.三相对称负载:每一相负载采用两个(25W/220V)白炽灯泡和两个(1uF/630V)电容并联组成;3.不对称负载:去掉W相中的电容;4.交流电压表、交流电流表;5.功率表,注意同名端的接线。

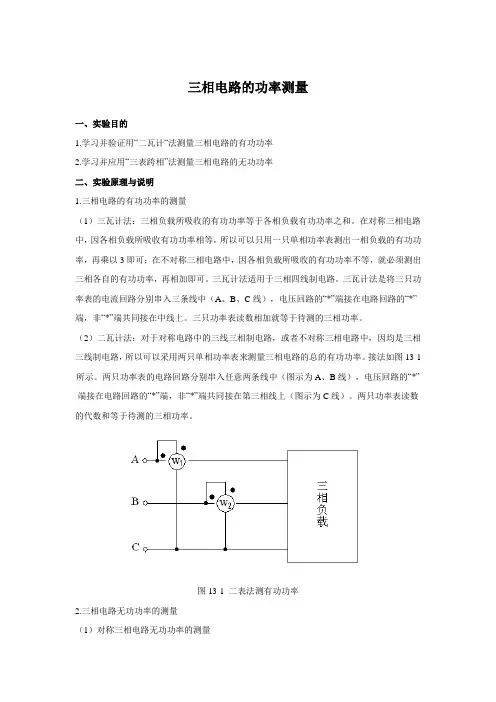

三相电路的功率测量一、实验目的1.学习并验证用“二瓦计“法测量三相电路的有功功率2.学习并应用“三表跨相”法测量三相电路的无功功率二、实验原理与说明1.三相电路的有功功率的测量(1)三瓦计法:三相负载所吸收的有功功率等于各相负载有功功率之和。
在对称三相电路中,因各相负载所吸收有功功率相等,所以可以只用一只单相功率表测出一相负载的有功功率,再乘以3即可;在不对称三相电路中,因各相负载所吸收的有功功率不等,就必须测出三相各自的有功功率,再相加即可。
三瓦计法适用于三相四线制电路。
三瓦计法是将三只功率表的电流回路分别串入三条线中(A、B、C线),电压回路的“*”端接在电路回路的“*”端,非“*”端共同接在中线上。
三只功率表读数相加就等于待测的三相功率。
(2)二瓦计法:对于对称电路中的三线三相制电路,或者不对称三相电路中,因均是三相三线制电路,所以可以采用两只单相功率表来测量三相电路的总的有功功率。
接法如图13-1所示。
两只功率表的电路回路分别串入任意两条线中(图示为A、B线),电压回路的“*”端接在电路回路的“*”端,非“*”端共同接在第三相线上(图示为C线)。
两只功率表读数的代数和等于待测的三相功率。
图13-1 二表法测有功功率2.三相电路无功功率的测量(1)对称三相电路无功功率的测量(a )一表跨相法:即将功率表的电流回路串入任一相线中(如A 线),电压回路的“*”端接在按正相序的下一相上(B 相),非“*”端接在下一相上(C 相),将功率表读数乘以3即得对称三相电路的无功功率Q 。
(b )二表跨相法:接法同一表跨相法,只是接完一只表,另一只表的电流回路要接在另外两条中任一条相线中,其电压回路接法同一表跨想法。
将两只功率表的读数之和乘以3/2即得三相电路的无功功率Q 。
(c )用测量有功功率的二瓦计法计算三相无功功率:按式子213()Q P P =-算出。
(2)不对称三相电路的无功功率测量三表跨相法:三只功率表的电流回路分别串入三个相线中(A 、B 、C 线),电压回路接法同一表跨相法。
