(完整版)项目六液压控制阀及液压回路答案

  • 格式：doc
  • 大小：1.54 MB
  • 文档页数：11

项目六液压控制阀及液压回路一、填空题1．在定量泵供油的系统中，用流量控制阀实现对执行元件的速度调节。

这种回路称为_______。

（节流调速回路）2．调速阀是由________阀和 _______阀________联组成的。

_______阀的进出口的压力差是由________阀保证而基本不变化一的，使其流量不受负载变化的影响。

一般情况下，对于调速阀其________必须大于一定值（5×105Pa或10×105Pa），才能正常工作。

(减压阀；节流阀；串；节流阀；减压阀；进出口)3．溢流阀的进口压力随流量变化而波动的性能称为________，性能的好坏用________或________、________评价。

(压力流量特性；调压偏差；开启压力比、闭合压力比)4．溢流阀为________压力控制，阀口常________，先导阀弹簧腔的泄漏油与阀的出口相通。

定值减压阀为________压力控制，阀口常________，先导阀弹簧腔的泄漏油必须________。

(进口；闭；出口；开；单独引回油箱)5．当油液压力达到预定值时便发出电信号的液－电信号转换元件是_______。

（压力继电器）6．三位四通手动中位机能为P型换向阀的职能符号是________。

7．溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是_______ 的，溢流量为_______，当溢流阀进口压力等于调整压力时，溢流阀阀口是_______，溢流阀开始_______。

（关闭、0、开启、溢流）8．换向阀的驱动方式主要有________、________、________、________等。

(手动、机动、电磁、电液)9．先导式溢流阀中先导阀起________作用、主阀起________作用。

(控制和调节溢流压力；溢流) 10．减压阀简化图形符号_________，调速阀简化图形符号________，液控单向阀简化图形符号________。

（11．顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为________控制和________控制。

同步回路的功用是使相同尺寸的执行元件在运动上同步，同步运动分为________同步和________同步两大类。

（压力，行程；速度，位置）。

12.压力阀的共同特点是利用_____________和_____________相平衡的原理来进行工作的。

（液体压力、弹簧力）13. 溢流阀为压力控制，阀口常，先导阀弹簧腔的泄漏油与阀的出口相通。

定值减压阀为压力控制，阀口常。

（进油口、开、出油口、闭）14.液压控制阀按其用途可分为_______、_______和_______三大类，分别调节、控制液压系统中液流的_______、_______和_______。

（压力控制阀、流量控制阀、方向控制阀、压力、流量、方向）15.节流调速回路按节流阀的位置不同可分为_______节流调速、_______节流调速和_______节流调速回路三种。

（进油路、回油路、旁油路）16.调速阀是由_______与_______串联而成的组合阀。

（定差减压阀、节流阀）17.先导式溢流阀由_______和_______两部分组成。

（先导阀、主阀）三位换向阀的不同，中位时对系统的控制性能也不同。

（中位机能）二、选择题1．为使三位四通阀在中位工作时能使液压缸闭锁，应采用（ A ）型阀。

A．"O" 型阀 B．"P" 型阀 C．"Y"型阀D．H型阀。

2．电液换向阀是由电磁换向阀和液动换向阀组成,其中电磁换向阀的作用是（ C ）。

A．切换大流量 B．控制主油路的方向 C．改变控制油路的方向D．实现卸荷3．大油量系统的主油路换向，应选用（ C ）。

A．手动换向阀 B．电磁换向阀 C．电液换向阀D．机动换向阀4．当控制阀的开口一定，阀的进、出口压力差Δp<（3～5）ⅹ105Pa时，随着压力差Δp变小，通过节流阀的流量（B）。

A．增加 B．减少 C．基本不变 D．无法判断5．液压系统最大工作压力为10MPa，安全阀的调定压力应为（C）。

A．等于10MPa； B．小于10MPa； C．大于10MPa D．不确定6．拟定液压系统时，应对系统的安全性和可靠性予以足够的重视。

为防止过载，（B）是必不可少的。

A．减压阀； B．安全阀； C．平衡阀； D．换向阀7．中位机能是（A）型的换向阀在中位时可实现系统卸荷。

A．M B．P C．O D．Y8．在液压系统中，（ A）可作背压阀。

A．溢流阀 B．减压阀 C．液控顺序阀 D．压力继电器9．减压阀的进口压力为40×105Pa，调定压力为60×105Pa，减压阀的出口压力为（A）。

A．40×105Pa B．60×105Pa C．100×105Pa D．140×105Pa10．压力继电器是（ B ）控制阀。

A．流量 B．压力 C．方向 D．速度11．顺序阀在系统中作卸荷阀用时，应选用（ C ）型，作背压阀时，应选用（A ）型。

A．内控内泄式 B．内控外泄式 C．外控内泄式 D．外控外泄式12．有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为（ C ）；并联在液压泵的出口，泵的出口压力又为（ A ）。

A．5MPa B． 10MPa C．15MPa D．20MPa13. 要求多路换向阀控制的多个执行元件实现两个以上执行机构的复合动作，多路换向阀的连接方式为（ A ），多个执行元件实现顺序动作，多路换向阀的连接方式为（ C ）。

A．串联油路 B．并联油路 C．串并联油路 D．其他14. 为保证负载变化时，节流阀的前后压力差不变，是通过节流阀的流量基本不变，往往将节流阀与（ B ）串联组成调速阀，或将节流阀与（ D ）并联组成旁通型调速阀。

A．减压阀 B．定差减压阀 C．溢流阀 D．差压式溢流阀15. 三位四通电液换向阀的液动滑阀为弹簧对中型，其先导电磁换向阀中位必须是（C ）机能，而液动滑阀为液压对中型，其先导电磁换向阀中位必须是（ D ）机能。

A．H型 B．M型 C．Y型 D．P型16．能够限制系统最高压力的阀是（A ）A．溢流阀 B．顺序阀 C．减压阀 D．换向阀17．一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（ D）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（ B）。

A．O型 B．M型 C． Y型 D． H型18．在下面几种调速回路中，（ B,C,D ）中的溢流阀是安全阀，（ A ）中的溢流阀是稳压阀。

A．定量泵和调速阀的进油节流调速回路B．定量泵和旁通型调速阀的节流调速回路C．定量泵和节流阀的旁路节流调速回路D．定量泵和变量马达的闭式调速回路19. 直动式溢流阀不适于做高压大流量溢流阀是因为：（D）A. 压力调不高B. 压力损失太大C. 阀开口太小容易堵塞D. 调压偏差太大20. 若先导式溢流阀阻尼堵塞，该阀将产生（D）A. 没有溢流量B. 进口压力为无穷大C. 进口压力随负载增加而增加D. 进口压力调不上去21. 把先导式溢流阀的远程控制口接了回油箱，将会发生（D ）问题A. 没有溢流量B. 进口压力为无穷大C. 进口压力随负载增加而增加D. 进口压力调不上去22. 如果把先导式减压阀弹簧腔回油口堵死，将会发生（B）问题：A. 压力调不高B. 压力为无穷大C. 调压手柄转不动D. 调压手柄转动轻快23.减压阀进口压力基本恒定时，若通过的流量增大，则使出油口压力(B）A. 增大B. 不变C. 减少D. 不确定24. 通过减压阀的流量不变而进口压力增大时，减压阀出口压力（B）A. 增大B. 不变C. 减少D. 不确定25. 在动作顺序要改变的液压系统中宜用（C）A. 用行程开关和电磁阀控制的顺序动作回路B. 用行程换向阀控制的顺序动作回路C. 用压力继电控制的顺序动作回路D. 用行程孔控制的顺序动作回路26. 溢流阀一般是安装在（ B）的出口处，起稳压、安全等作用。

A .液压缸B .液压泵C .换向阀D .油箱27. 顺序阀在液压系统中起（ C）作用。

A.稳压B.减压C.压力开关D.安全保护28. 流量控制阀使用来控制液压系统工作的流量，从而控制执行元件的（ B ）。

A.运动方向 B.运动速度 C.力大小29．为平衡重力负载，使运动部件不会因自重而自行下落，在恒重力负载情况下，采用（ B ）顺序阀作平衡阀，而在变重力负载情况下，采用（ D ）顺序阀作限速锁。

A ．内控内泄式B ．内控外泄式C ．外控内泄式D ．外控外泄式 30．在下列调速回路中，（ A,B,D ）为流量适应回路，（ B ）为功率适应回路。

A ．限压式变量泵和调速阀组成的调速回路B ．差压式变量泵和节流阀组成的调速回路C ．定量泵和旁通型调速阀（溢流节流阀）组成的调速回路D ．恒功率变量泵调速回路 31．容积调速回路中，（ B ）的调速方式为恒转矩调节；（ C ）的调节为恒功率调节。

A ．变量泵—变量马达 B ．变量泵—定量马达 C ．定量泵—变量马达32．用同样定量泵，节流阀，溢流阀和液压缸组成下列几种节流调速回路，（ B ）能够承受负值负载，（ C ）的速度刚性最差，而回路效率最高。

A ．进油节流调速回B ．回油节流调速回路C ．旁路节流调速回路33．在定量泵节流调速阀回路中，调速阀可以安放在回路的（A,B,C ），而旁通型调速回路只能安放在回路的（A ）。

A ．进油路 B ．回油路 C ．旁油路34． 差压式变量泵和（A ）组成的容积节流调速回路与限压式变量泵和（B ）组成的调速回路相比较，回路效率更高。

A ．节流阀B ．调速阀C ．旁通型调速阀 35．在减压回路中，减压阀调定压力为j p ，溢流阀调定压力为Y p ，主油路暂不工作，二次回路的负载压力为L p 。

若Y p >j p >L p ，减压阀阀口状态为（D ）；若Y p >L p >j p ，减压阀阀口状态为（A ）。

A ．阀口处于小开口的减压工作状态B ．阀口处于完全关闭状态，不允许油流通过阀口C ．阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀D ．阀口处于全开启状态，减压阀不起减压作用36．在调速阀旁路节流调速回路中，调速阀的节流开口一定，当负载从F 1降到F 2时，若考虑泵内泄漏变化因素时液压缸的运动速度v （A ）；若不考虑泵内泄漏变化的因素时，缸运动速度v 可视为（C ）。

合集下载

液压部分习题答案

液压部分习题答案

液压部分习题答案绪论二、判断题（×）1、液压传动不容易获得很大的力和转矩。

（√）2、液压传动可在较大范围内实现无级调速。

（√）3、液压传动系统不宜远距离传动。

（√）4、液压传动的元件要求制造精度高。

（√）5、气压传动的适合集中供气和远距离传输与控制。

（√）6、与液压系统相比，气压传动的工作介质本身没有润滑性，需另外加油雾器进行润滑。

（×）7、液压传动系统中，常用的工作介质是气油。

（√）8、液压传动是依靠密封容积中液体静压力来传递力的, 如万吨水压机。

（√）9、与机械传动相比, 液压传动其中一个优点是运动平穏。

第一章液压传动基础二、判断题（√）1、以绝对真空为基准测得的压力称为绝对压力。

（×）2、液体在不等横截面的管中流动，液流速度和液体压力与横截面积的大小成反比。

（×）3、液压千斤顶能用很小的力举起很重的物体，因而能省功。

（√）4、空气侵入液压系统，不仅会造成运动部件的“爬行”，而且会引起冲击现象。

（×）5、当液体通过的横截面积一定时，液体的流动速度越高，需要的流量越小。

（√）6、液体在管道中流动的压力损失表现为沿程压力损失和局部压力损失两种形式。

（√）7、2.液体能承受压力，不能承受拉应力（×）8、油液在流动时有粘性，处于静止状态也可以显示粘性。

（√）9、用来测量液压系统中液体压力的压力计所指示的压力为（×）10、以大气压力为基准测得的高出大气压的那一部分压力称绝对压力。

第二章液压动力元件三、判断题（×）1 .容积式液压泵输油量的大小取决于密封容积的大小。

（√）2. 齿轮泵的吸油口制造比压油口大，是为了减小径向不平衡力。

（×）3．叶片泵的转子能正反方向旋转。

（×）4．单作用泵如果反接就可以成为双作用泵。

（×）5. 外啮合齿轮泵中，轮齿不断进入啮合的一侧的油腔是吸油腔。

（×）6.理论流量是指考虑液压泵泄漏损失时，液压泵在单位时间内实际输出的油液体积。

液压的参考答案

液压的参考答案

液压的参考答案液压的参考答案液压技术是一种利用液体传递力量和控制运动的技术。

它广泛应用于工程机械、航空航天、汽车制造等领域。

液压系统的核心是液压泵、液压缸和液压阀等组件。

下面将从液压系统的工作原理、应用领域和未来发展等方面探讨液压技术的参考答案。

一、液压系统的工作原理液压系统的工作原理基于两个重要的定律：帕斯卡定律和波义耳定律。

帕斯卡定律表明，在一个封闭的液体系统中，施加在液体上的压力会均匀地传递到液体中的每一个点。

波义耳定律则指出，液体在封闭容器中的压力是相等的。

液压系统由液压泵、液压缸和液压阀等组件组成。

当液压泵施加压力时，液体被推入液压缸中，从而产生力量。

液压阀则用于控制液体的流动和压力。

通过控制液压阀的开关，可以实现液压系统的运动控制。

二、液压技术的应用领域1. 工程机械：液压技术在工程机械中得到广泛应用。

例如，挖掘机、装载机和推土机等工程机械都使用液压系统来实现各种运动和工作功能。

液压技术的优势在于能够提供大扭矩和高功率输出，同时具有灵活性和可靠性。

2. 航空航天：液压技术在航空航天领域中扮演着重要角色。

液压系统被用于飞机的起落架、刹车系统和舵机控制等方面。

液压系统能够提供高压力和高可靠性的动力，确保飞机的安全和稳定。

3. 汽车制造：液压技术在汽车制造中也有广泛应用。

例如，汽车的制动系统和悬挂系统都使用液压系统来实现力量传递和运动控制。

液压技术的优势在于能够提供快速响应和精确控制，提升了汽车的安全性和驾驶舒适性。

4. 其他领域：液压技术还被应用于冶金、石油、化工和军事等领域。

例如，冶金行业使用液压机进行金属加工和成型；石油行业使用液压系统进行油井的开采和维护；化工行业使用液压系统进行流体的输送和混合；军事行业使用液压系统进行武器和装备的控制。

三、液压技术的未来发展随着科技的进步和工业的发展，液压技术也在不断创新和发展。

未来液压技术的发展趋势主要包括以下几个方面：1. 高效节能：液压技术在能源利用效率方面仍有提升空间。

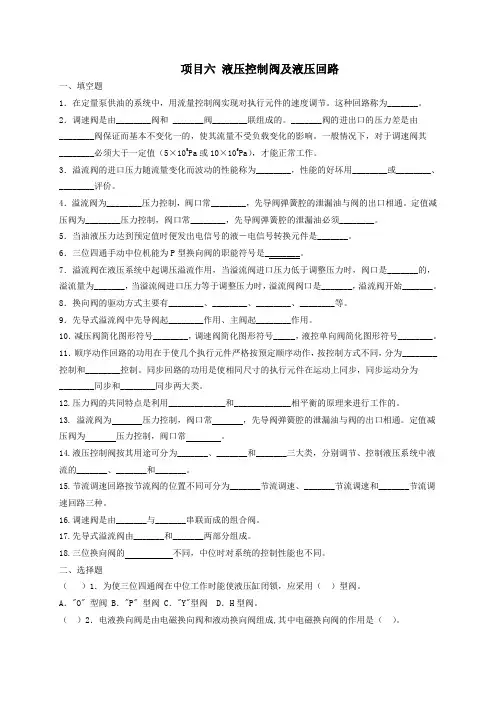

项目6 液压控制阀及液压回路习题
