石油进口装置-采油树

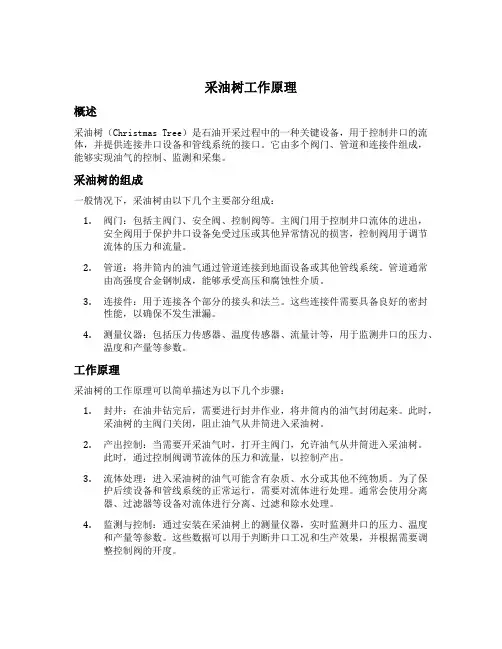

采油树工作原理概述采油树（Christmas Tree）是石油开采过程中的一种关键设备，用于控制井口的流体，并提供连接井口设备和管线系统的接口。

它由多个阀门、管道和连接件组成，能够实现油气的控制、监测和采集。

采油树的组成一般情况下，采油树由以下几个主要部分组成：1.阀门：包括主阀门、安全阀、控制阀等。

主阀门用于控制井口流体的进出，安全阀用于保护井口设备免受过压或其他异常情况的损害，控制阀用于调节流体的压力和流量。

2.管道：将井筒内的油气通过管道连接到地面设备或其他管线系统。

管道通常由高强度合金钢制成，能够承受高压和腐蚀性介质。

3.连接件：用于连接各个部分的接头和法兰。

这些连接件需要具备良好的密封性能，以确保不发生泄漏。

4.测量仪器：包括压力传感器、温度传感器、流量计等，用于监测井口的压力、温度和产量等参数。

工作原理采油树的工作原理可以简单描述为以下几个步骤：1.封井：在油井钻完后，需要进行封井作业，将井筒内的油气封闭起来。

此时，采油树的主阀门关闭，阻止油气从井筒进入采油树。

2.产出控制：当需要开采油气时，打开主阀门，允许油气从井筒进入采油树。

此时，通过控制阀调节流体的压力和流量，以控制产出。

3.流体处理：进入采油树的油气可能含有杂质、水分或其他不纯物质。

为了保护后续设备和管线系统的正常运行，需要对流体进行处理。

通常会使用分离器、过滤器等设备对流体进行分离、过滤和除水处理。

4.监测与控制：通过安装在采油树上的测量仪器，实时监测井口的压力、温度和产量等参数。

这些数据可以用于判断井口工况和生产效果，并根据需要调整控制阀的开度。

5.安全保护：采油树上通常会安装安全阀，用于在井口压力超过设定值时自动打开，以避免设备损坏或事故发生。

还可以通过其他安全措施如监测系统、报警装置等来确保采油作业的安全可靠。

采油树的应用采油树广泛应用于陆地和海上石油开采过程中。

在陆地上，采油树通常直接连接到井口，通过管道将油气输送到处理设施或管线系统。

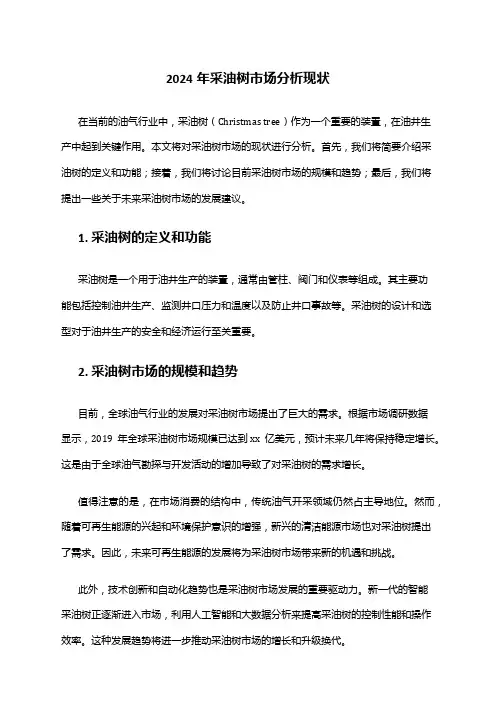

2024年采油树市场分析现状在当前的油气行业中，采油树（Christmas tree）作为一个重要的装置，在油井生产中起到关键作用。

本文将对采油树市场的现状进行分析。

首先，我们将简要介绍采油树的定义和功能；接着，我们将讨论目前采油树市场的规模和趋势；最后，我们将提出一些关于未来采油树市场的发展建议。

1. 采油树的定义和功能采油树是一个用于油井生产的装置，通常由管柱、阀门和仪表等组成。

其主要功能包括控制油井生产、监测井口压力和温度以及防止井口事故等。

采油树的设计和选型对于油井生产的安全和经济运行至关重要。

2. 采油树市场的规模和趋势目前，全球油气行业的发展对采油树市场提出了巨大的需求。

根据市场调研数据显示，2019年全球采油树市场规模已达到xx亿美元，预计未来几年将保持稳定增长。

这是由于全球油气勘探与开发活动的增加导致了对采油树的需求增长。

值得注意的是，在市场消费的结构中，传统油气开采领域仍然占主导地位。

然而，随着可再生能源的兴起和环境保护意识的增强，新兴的清洁能源市场也对采油树提出了需求。

因此，未来可再生能源的发展将为采油树市场带来新的机遇和挑战。

此外，技术创新和自动化趋势也是采油树市场发展的重要驱动力。

新一代的智能采油树正逐渐进入市场，利用人工智能和大数据分析来提高采油树的控制性能和操作效率。

这种发展趋势将进一步推动采油树市场的增长和升级换代。

3. 未来采油树市场的发展建议为了抓住采油树市场的机遇，以下是一些建议供相关企业和机构参考：•加强与油气勘探与开发企业的合作，了解市场需求和技术趋势，提前研发和推出符合市场需求的采油树产品。

•加大研发投入，推动采油树技术创新。

特别是在智能化和自动化方面进行探索和实践，以提高采油树的性能和效率。

•关注可再生能源市场的发展，并积极探索清洁能源领域的采油树应用需求。

•加强与相关机构和研究机构的合作，推动采油树行业标准和技术规范的制定和执行，提高市场竞争力。

结论总之，采油树市场在全球油气行业中具有重要地位，其市场规模目前较大且稳步增长。

井口装置及采油树阀门常见故障的原因分析及排除方法王刚马超张宝发布时间：2021-10-27T02:30:01.369Z 来源：《中国科技人才》2021年第20期作者：王刚马超张宝[导读] 井口装置及采油树是油气钻采设备中最关键的安全设备之一，而阀门又是构成井口装置及采油树的重要部件。

胜利油田胜机石油装备有限公司山东省东营市 257000胜利油田胜机石油装备有限公司山东省东营市 257000胜利油田胜机石油装备有限公司山东省东营市 257000摘要：井口装置及采油树是油气钻采设备中最关键的安全设备之一，而阀门又是构成井口装置及采油树的重要部件。

一般根据地层变化，环境不同，井压各异，油气状态，油气密度及所含有害物质的种类和组份的大小组成不同规格、型号的井口装置及采油树，最简易的由3只阀门组成，压力省14MPa，最复杂的由15只阀门组成，压力由105VLPa。

由于井口装置及采油树是安装在井口位置，用于悬挂油套管，分隔油套管之间的环空，起着密封、截断、接通油气通路，调节流量和压力的重要作用。

因此，通常采用耐高温高压，抗硫化氢的专用工业闸阀，井口装置采油树阀门常见故障是泄露和阀门打不开等，别看阀门的这些故障简单，但是应用在高压，含有硫化氢有害气体的场合，一旦发生泄露将会形成严重后果。

井口装置是能源采集的基础，而在实际工程中，井口装置以及采油树阀门会出现一些故障或者问题，本文通过对采油树阀门的分析，对这一问题进行研究解决。

关键词：采油树；阀门；井口装置；故障分析前言：能源开采工程是我国乃至世界的一项重大项目，对能源的有效利用有着至关重要的地位，能源关系着全球的经济命脉，所以开采技术对于每个国家来说都是一项值得更深入研究的学科。

井口装置则是能源开采必不可少的一个装置。

没有井口装置也就没有办法进行开采，本文则是对井口装置中采油树进行了研究，探讨其在应用中所能发生的故障和排除方法。

1、井口装置和采油树阀门的故障分析1.1井口装置和采油树阀门井口装置是石油、天然气钻井中，安装在井口用于控制气、液（油、水等）流体压力和方向，悬挂套管、油管，并密封油管与套管及各层套管环形空间的装置。

采油树概述采油树是石油开采过程中的重要设备之一，主要用于控制油井的开关、调节油井的流量以及监测井口的压力等功能。

采油树是一个由多个阀门、管道和压力传感器组成的系统，它将井口的油气流量与地面设备相连，为石油开采和生产提供了重要支持。

结构和组成采油树的结构可以分为三大部分：•上部组件：上部组件主要由阀门、管道和传感器组成。

阀门用于控制井口的流量，可以打开或关闭井口的进出口。

管道用于连接井口和地面设备，传输油气流体和控制信号。

传感器用于监测井口的压力和温度等参数，提供给下部组件进行控制和调节。

•中部组件：中部组件是连接上部组件和下部组件的部分，它主要由管道和协调阀组成。

管道用于将上部组件传递的控制信号和流体连接到下部组件。

协调阀用于协调和分配控制信号，实现对井口流量的精确调节。

•下部组件：下部组件主要由阀门、集流器和控制系统组成。

阀门用于控制井下的开关和流量，集流器用于收集井下的油气流体，并将其输送到地面。

控制系统则通过传感器和执行器实现对阀门的开关和流量调节。

工作原理采油树的工作原理可以简单概括为以下几个步骤：1.接收控制信号：地面设备通过控制信号将需要的操作指令发送到采油树的上部组件。

2.控制阀操作：上部组件接收到控制信号后，根据指令控制阀门的开关和位置。

打开阀门后，井口的油气流体就可以进入管道系统。

3.流体调节：中部组件的协调阀会根据控制信号，调节流体的流量和压力。

通过调节协调阀的开闭程度，可以精确控制井口的流量和压力。

4.数据采集和监控：传感器会实时监测井口的压力和温度等参数，并将采集到的数据传输到控制系统。

5.反馈和调整：控制系统通过对传感器数据的分析和处理，根据设定的参数进行反馈和调整。

如果需要调整井口的流量和压力，控制系统会改变控制信号，进而调节阀门和协调阀的状态。

应用场景采油树广泛应用于石油开采和生产过程中，主要用于以下几个方面：1.控制井口流量：采油树可以精确控制井口的流量，根据开采需求调节油气的生产量。

国标井口装置和采油树设备
国标井口装置和采油树设备是石油开采中不可或缺的重要工具。

它们的功能是协助钻井作业和实现石油的开采。

国标井口装置是连接井口和钻井设备的重要组成部分。

它通常由套管头、井口头和防喷器组成。

套管头是将钻杆和套管相连的关键部件，它能够承受钻井液的压力，并使其顺利进入井内。

井口头则起到密封井口的作用，防止钻井液和石油从井口泄漏出来。

防喷器则能够减少井口喷射出来的油气，保护工作人员的安全。

采油树设备位于井口上方，它是实现石油开采的关键设备。

采油树设备通常由主阀、控制系统和出口管道组成。

主阀是控制油气流动的关键部件，通过开关主阀来控制石油的开采和停止。

控制系统则是将采油树设备与操作台连接起来，使操作人员能够方便地控制采油树的运行。

出口管道将开采出的石油输送到地面。

国标井口装置和采油树设备的使用可以有效地保护石油井口的安全，并实现石油的高效开采。

它们的设计和制造需要严格遵循国家标准，以确保其质量和可靠性。

同时，操作人员需要经过专业培训，熟悉井口装置和采油树设备的使用方法，以确保操作的安全和顺利进行。

在石油开采过程中，国标井口装置和采油树设备发挥着重要作用。

它们不仅保护了石油井口的安全，还实现了石油的高效开采。

通过不断改进和创新，国标井口装置和采油树设备将在石油开采领域发
挥更大的作用，为人类的能源需求做出更大的贡献。

井口装置与采油树设备规范对于石油行业，井口装置和采油树设备是非常重要的设备。

它们的质量和运行状态将直接影响石油生产的效率和安全性。

因此，严格遵守井口装置和采油树设备规范是至关重要的。

首先，让我们来了解一下井口装置和采油树设备的定义。

井口装置是指将钻井设备和临时管柱与永久水平钻孔套管之间连接的设备。

而采油树设备是指用于油井采油的设备，包括井口附近的控制和调节设备以及连接各类油井坑道的管道。

井口装置和采油树设备规范是一系列指导石油行业如何设计、制造、使用和维护这些设备的标准。

这些规范主要由国际石油工业联合会（API）和美国石油物资研究所（MSS）等组织制定。

这些规范中包含了许多内容，其中最重要的是关于设备质量和安全性的规定。

例如，针对井口装置的规范中，规定了必须有足够的强度和刚度，以便确保它们能够承受各种负荷和应变。

而采油树设备规范中涉及的内容则更加复杂，包括防火、防爆、防腐、防蚀等多个方面。

此外，规范还包含了有关设备制造和检验的详细要求。

针对井口装置，规范要求生产商必须具有足够的技术能力和生产条件，以保证出厂设备的质量和性能。

而对采油树设备，规范还要求设备必须在出厂前接受测试和认证，以确保它们符合国家和行业标准要求。

此外，规范也包括了对设备使用和维护的指导。

例如，规范要求用户必须按照规定的程序和要求进行设备的组装、安装和使用，保证其在任何工作状态下都能正常工作。

同时，规范还要求用户在设备使用过程中注意安全和保养，及时处理设备故障。

总之，井口装置和采油树设备规范的制定和执行对于保证石油行业生产的安全和高效至关重要。

在井口装置和采油树设备采购、设计、使用和维护过程中，必须严格按照规范执行，以确保设备的质量和安全性。

此外，为了更好地满足实际需要，在制定和执行规范时，还应紧密结合实际需求，并通过不断创新、完善和迭代，不断提高规范的质量和适用性。

采油树采油树Christmas Tree采油树是自喷井和机采井等用来开采石油的井口装置。

它主要用于悬挂下入井中的油管柱，密封油套管的环形空间，控制和调节油井生产，保证作业，施工，录取油、套压资料，测试及清蜡等日常生产管理。

有以下主要作用：（1）悬挂油管承托井内全部油管柱的重量。

（2）密封油管、套管间的环形空间。

（3）控制和调节油井的生产。

（4）保证各项井下作业。

（5）可进行录取油压、套压资料和测压、清蜡等日常生产管理。

又称圣诞树。

在油(气)井完井后进行测试油气时，或自喷井和机采井等采油时的一种井口控制装置。

它由油管挂及许多闸门和三通或四通组成，直接装在套管头上。

只有一侧有出油管的采油树，称单翼采油树；两侧都有出油管的，称双翼采油树。

采油树装有油嘴(阻流嘴)，通过更换不同内径的油嘴来控制油气的产量。

[1]图：采油树及油管头采油树是自喷井的井口装置。

它主要用于悬挂下入井中的油管柱，密封油套管的环形空间，控制和调节油井生产，保证作业，施工，录取油、套压资料，测试及清蜡等日常生产管理。

有以下主要作用：（1）悬挂油管承托井内全部油管柱的重量。

（2）密封油管、套管间的环形空间。

（3）控制和调节油井的生产。

（4）保证各项井下作业。

（5）可进行录取油压、套压资料和测压、清蜡等日常生产管理。

采油树到流程的步骤和注意事项有很多种不知道你是问的洗井还是下倒要是洗井的话就是首先要连接地面管线进行试压试压合格后要是正洗井的话先打开套管闸门其次打开总闸门最后打开有关闸门，关闭的时候顺序正好相反，先关油管闸门就是生产闸门然后关闭总闸门在关闭套管闸门，反洗井一样先打开出口最后打开进口，注意这门打开后回旋手轮三分之一全。

采油树阀门卡箍型号中dn65与dn50相同吗不一样DN65卡箍用在DN65的管路上DN50卡箍用在DN50的管路上DN65表示管路公称直径65mmDN50表示管路公称直径50mm阀门型号Q41Y-150Lb DN50 CF8/HF 什么意思？Q41Y=球阀型号150lb=阀门压力等级DN50=阀门公称直径CF8=阀体材料HF=硬密封面阀门型号DN50是什么意思？阀体上有箭头方向的上方写着25，25是表示什么意思？如果是15的又是什么意思？DN50是阀门的公称直径，阀体上的箭头方向为液体在阀门内的流动方向，箭头的上方写着25指的是阀门的工作压力为25MPa，如果是15则表示阀门的工作压力为15MPa。

井口采油树井口设备的作用是悬挂油管和密封油套环形空间。

井口设备最基本部分是油管头（套管三通或四通）、油管三通和密封盒。

另外还有生产阀门、回压阀门、放空取样阀门、油套连通阀门等组成，并装有油管和套管压力表，以观察油套管压力。

1采油树的作用井口装置俗称“采油树”，是油、气、水井的一种最重要、最常见的设备，是控制和调节油井生产的主要设备。

它的主要作用是：1.1悬挂油管、承托井内全部油管柱重量；1.2密封油、套管之间的环形空间，控制套管气；1.3控制和调节油井的生产；1.4录取油、套压力资料、测试、清蜡等日常管理；1.5保证洗井、冲砂、酸化、压裂等井下作业施工的顺利进行。

图1-1为井口KY65-21型采油树组成。

图1-1KY65-21型采油树组成示意图1-测试阀门；2-左右生产阀门；3-卡箍；4-油管四通；5-总阀门；6-上法兰；7-套管四通；8-下法兰；9-左右套管阀门；10-油管挂顶丝2采油树的类型采油树分两大类，即老式采油树和新型采油树。

老式采油树指20世纪60年代的大隆（仿大罗马）、荣丰（仿小罗马）、良工（仿苏）等采油树。

新型采油树指我国自己设计制造的大庆150、大庆160微型、胜251、胜II型等采油树。

3采油树的结构以国产KY65-21采油树为例，各零部件有采油树套管四通、左右套管阀门、油管头、油管四通、总阀门、左右生产阀门、测试阀门或清蜡阀门（封井器）、油管挂顶丝、卡箍、钢圈及其他附件组成。

4采油树的连接方式采油树连接方式主要有以下五种：4.1卡箍连接：采油树各组成部件之间的连接均是以卡箍为主，如大庆150II、胜261微型、胜254等采油树；4.2螺纹连接：采油树各组成部件之间的连接均是以螺纹为主，如大庆150、胜251等采油树；4.3铁箍连接：采油树各组成部件之间的连接均是以铁箍为主，如胜I型、胜II型等采油树；4.4法兰连接：采油树各组成部件之间的连接均是以法兰为主，如上海大隆、荣丰、良工等采油树；4.5卡箍法兰连接：采油树各组成部件之间的连接均是以卡箍与法兰为主，如原CY250等采油树。

井口装置和采油树按不同的用途基本上可分为：采油井口装置，采气井口装置，压裂、酸化井口装置，热采井口装置，其它井口装置。

井口装置和采油树主要由闸阀、节流阀、三通、四通、旋塞阀紧急切断阀等压力元件组装而成。

必须进行型式试验的井口装置和采油树典型的产品是井口装置和采油树用闸阀、旋塞阀、止回阀、节流阀、紧急切断阀、采油树、采气树、井口装置（油管头、套管头）、热采井口装置。

功能：承压本体爆破试验本体静水压（强度）试验压力井口装置和采油树静水压密封试验组装装置的本体气压密封试验标准和要求：API 6A、API16A、API16C；试验压力：1-690MPa；测试精度：0.5%FFS 试验介质：水或无腐蚀性液体控制方式：手动操作PLC自动控制：所有的试验设定和操作都可在自动控制台完成记录方式：机械式圆盘记录仪微型记录打印机PLC自动采集，计算机自动生成压力、时间曲线，实时显示，并将各种数据存储，随时可打印出中英文检验报告组成元件：设备核心部件气体增压泵和高压阀门、管道全部为美国原装进口产品，安全可靠。

使用条件：供电：单相220V,50Hz 驱动气源：0.7MPa压力，气体流量2.0标方/分钟。

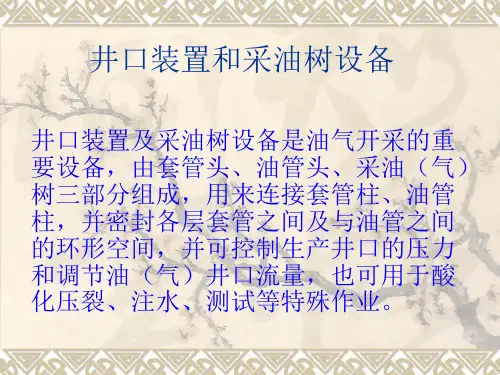

【井口装置及采油树】井口装置及采油树设备是油气开采的重要设备，由套管头、油管头、采油（气）树三部分组成，用来连接套管柱、油管柱，并密封各层套管之间及与油管之间的环形空间，并可控制生产井口的压力和调节油（气）井口流量，也可用于酸化压裂、注水、测试等特殊作业。

产品技术规范设计符合API SPEC6A规范的要求额定工作压力：2000-20000PSI额定温度级别：K、L、P、R、S、T、U、V产品材料级别：AA、BB、CC、DD、EE、FF产品规范级别：PSL1-PSL4性能要求级别：PR1、PR2适用介质：石油、天然气、泥浆等【井口装置及采油树】-->【套管头】套管头、套管四通的套管悬挂器坐孔直座结构，坐挂台肩45度锥面，具有较好的承重能力。

·根据需要可将套管头设计成整体式结构或分体式结构·套管头与表层管的连接方式可为：焊接式、螺纹式、卡瓦式·配用套管悬挂器结构型式：卡瓦式、螺纹式（芯轴式）·侧出口的连接方苣有：螺纹式、栽丝法兰式、法兰式·套管头、套管四通的底部设有套管二次密封机构和密封测试口底部卡瓦式联接底部螺纹式联接底部焊接联接【井口装置及采油树】-->【油管头】油管头的油管悬挂器挂孔为直座式结构。

坐挂台肩为45度锥面，具有较好的承截能力。

·侧出口为栽丝法兰式，并设有VR螺纹，以便于换阀作业·底部法兰设有生产套管的二次密封机构和密封测试口·油管头及油管头异径接头可进行电缆直接穿越或电缆穿越器整体穿越，并可设控制管线接口·油管头可根据需要设置背压螺纹带电缆穿越和控制管线的普通型油管头油管头【井口装置及采油树】-->【采油树】采油树是油（气）井生产作业中控制井口压力和调节油（气）井流量的重要装置·可根据需要设计成普通型或整体式结构·可配备气（液）动安全阀·可为单翼式或双翼结构型式·根据需要，配用节流阀可选固定式或可调式两种结构整体式采油树分体式采油树【井口装置及采油树】-->【注水井口】主要技术规范·额定工作压力：2000-5000PSI·公称通径：2 9/16"·额定温度级别：L.U(-46度～+121度)·产品材料级别：AA～EE·总体连接方式：法兰、卡箍·配用阀门类型：平板闸阀、楔式闸阀【井口装置及采油树】-->【热采井口】该井口装置是稠油开采的必备专用装置，适用于蒸汽吞吐，蒸汽驱作、热水循环开采烷基和环烷混合基原油的作业，也适用于一般采油作业。

井口装置及采油树阀门常见故障的原因分析及排除方法摘要：近些年，随着我国石油产业的飞速发展以及生产量的提高，无论是在生产能力上，还是在技术水平上，都有了显著的变化。

但是，由于油田的开发时间越来越长，油井作业条件也就更加复杂，企业为了提高安全生产效率，需要注重井口装置及采油树的安全质量管理。

只有确保生产每一个环节能够更加严格，才能确保企业的经济效益和人员安全。

尤其是在当今节能减排、绿色经济发展以及安全生产要求日益严格，因此，正确设计、制造、使用和维护好井口装置及采油树的阀门显得尤其重要。

基于此，本文首先探讨了井口装置及采油树阀门的重要性，并针对常见的井口装置及采油树阀门故障进行了阐述，此外，还根据相关技术要点，阐述了井口装置及采油树阀门故障的解决对策，来给相关人员提供一些参考价值。

关键词：井口装置及采油树阀门；常见故障；解决对策井口装置及采油树是海底石油和天然气开采的关键装备，其作用是构建石油和天然气的天然屏障，对相关作业有效开采实施保障，从而达到开采的目的。

对于安全作业来说，井口装置及采油树的阀门与油管悬挂器、堵塞器等重要部件一起，构成了当前海底井口装置及采油树体系的安全壁垒。

一般，井口装置及采油树阀门安装在采油树的生产流道和环控流道上，当阀门工作的时候，既要面对外界的海水压力，又要面对内在油气体的高压。

如果出现了故障，不仅会导致管道出现渗漏，严重的情况，将会对整个海域的生态系统造成巨大的、不可逆的损害。

一、井口装置及采油树阀门的重要性在石油和天然气钻井开采设备中，井口装置及采油树是最为核心的系统，而阀门是整个系统的重要组成部分。

通常情况下，按照不同的地质、不同的井压、油气开采要求的状况以及所开采物的有无毒性等特征，会采取不同种类、规格、尺寸的阀门。

最简单井口装置及采油树会选择是3个阀门，压力为14MPa，复杂的系统可多达15个阀门，其压力为105MPa。

因为，井口装置及采油树是被设置在井口的，它们可以被用来悬浮油套管，将油套管与油套管之间的环空进行分割，起着密封、截断油气路径，并对流量和压力进行调整等重要功能。

专利名称：一种采油树装置
专利类型：实用新型专利
发明人：王永强,杨国栋
申请号：CN201820844384.9申请日：20180601
公开号：CN208294481U
公开日：
20181228
专利内容由知识产权出版社提供
摘要：一种采油树装置，包括采油树本体，所述采油树本体的外侧壁设有防冰堵机构，通过防冰堵机构对采油树本体进行加热，防止由于油温较低和粘稠造成的采油树阀门冰堵，防冰堵机构采用加热管将热量传递给内胆层内的空气，通过空气对采油树本体传导热量，加热均衡持久，避免加热管直接加热采油树本体，破坏采油树本体，通过进气管、出气管和单向通气阀有效调节内胆层内空气密度，防止内胆层内空气受热膨胀，因气压增大破坏内胆层结构，通过第一球阀、第二球阀和辅助渗水管可有效缓解渗水管压力，渗水管出现冰堵状况时可以代替渗水管进行工作，提高采油工作效率、减少冰堵对采油生产的影响，具有较强的实用性。

申请人：重庆腾钢机械有限责任公司
地址：402100 重庆市永川区陈食街道梅家桥村杨武桥村民小组
国籍：CN
代理机构：北京中索知识产权代理有限公司
代理人：霍春月
更多信息请下载全文后查看。
