菲尼克斯接线端子 CLIPLINE简介

菲尼克斯接线端子 CLIPLINE简介

14PHOENIX CONTACT产品一览系统特性1615PHOENIX CONTACT菲尼克斯电气提供独创的CLIPLINE complete组合式端子系列，用户可以根据实际需要任意选择连接方式。

可供选择的连接方式如下：–UT螺钉连接–PT直插式连接–ST回拉式弹簧连接–QT快速免剥线连接–COMBI插拔式连接解决方案–RT螺栓连接无论是螺钉、弹簧、直插、快速免剥线还是螺栓连接，都使用相同的桥接系统，相互之间可以任意桥接。

CLIPLINE complete组合式接线端子具有极大的灵活性。

完全统一的桥接、标识和测试系统能够帮助客户降低选型、配货及物流成本。

CLIPLINE complete组合式接线端子通过了全球的各种标准认证，并且通过了ATEX体系的防爆认证。

该系列可用于防爆区域。

CLIPLINE complete系统特性CLIPLINE complete不同的连接技术，同一套附件系统16PHOENIX CONTACTCLIPLINE complete系统特性CLIPLINE complete更多信息和完整的技术资料，请访问/products灵活的插入式桥接系统全部连接技术都采用统一的插入式桥接系统。

CLIPLINE complete系统所有的接线端子都具有双通道桥接井，可快速、高效地实现多电位分配或转接。

所有接线端子的桥接通道都在同一条直线上，可实现多种桥接方式。

使用2位到50位的插拔式桥接件，可在极短时间内完成全部电位桥接任务。

使用转换桥接件可完成诸如从UT 螺钉端子到ST 回拉式弹簧接线端子之间的转接。

插拔式开关桥可牢靠卡接到桥接井上。

相邻接线端子之间形成可拆式连接。

可插拔连接技术COMBI 可插拔接线端子帮助用户快速实现应用模块化。

和组合接线端子一样，COMBI 插头也可采用螺钉连接（UT）、回拉式弹簧连接（ST）、直插式连接（PT）和快速免剥线连接（QT）技术。

41A 和1000V 最大的额定工作电流和电压满足绝大多数电源和信号回路的接线要求。

菲尼克斯带灯保险端子工作原理

菲尼克斯带灯保险端子工作原理

菲尼克斯带灯保险端子工作原理
菲尼克斯带灯保险端子工作原理主要是利用端子连接电线，确保电路的通断和安全，同时通过带灯设计方便用户进行观察。

当电流正常通过端子时，灯会亮起，表示电路通断正常；而当电流异常或者出现短路时，灯会熄灭，提示用户电路存在问题。

这样可以有效保护电器设备和用户的安全，提高电路的可靠性和稳定性。

因此，菲尼克斯带灯保险端子是一种非常实用的电气连接器，广泛应用于各种电气设备和控制系统中。

2菲尼克斯接线端子 PT系列

2菲尼克斯接线端子 PT系列

带4 mm²导线连接的自动式扁平保 险丝端子可以与直通式接线端子相同的 外形供货。通过双通道桥接井，所有的端 子都可以相互进行多位桥接。
紧凑型悬臂式保险丝端子与直通式 端子的外形相同，可以多位标记和桥接。 使用跳接桥接可以方便快速地建立一个 电位分配。
更多信息和完整的技术资料，请访问/products
件/包
直通式多导线多层接线端子和接地端子 ①
注意： 1) 更多附件信息和技术数据，请参见第 86页。
② 适用于Ex e应用的附件安装和使用情况，参见第602页。
接线端子——CLIPLINE complete
1.5 mm² PT直插式接线端子
①
②
尺寸 最大电气参数 最大桥接电流 额定参数 额定电压 额定电流/横截面
50
3213043
50
3213056
50
3213069
50
0201744
10
0201676
10
1204504
10
关于RB ...，见第 344页。 关于FBS 1,5/S-PV ...，见第 341页。 关于ATP-... / DS-...,请访问网站/products。
双通道桥接井可用于连接任何带两 位桥接件的端子。2位到50位的桥接件 可以一次性桥接最多50个端子。
从标准桥接件上去除单个的金属 齿，可以用于跳接和跨接。可同时进行两 个电位的布线。接触点也可进行标识。
绝缘的直通式连接器P-FIX，分断头 P-DI，元件插头P-CO和管式保险丝插头 P-FU可用于分断端子的通用插拔区域。
– 接线位和工作区域标识清晰，可防止 接线错误
– 多种工具可选，可满足各种操作 – 使用双桥接井进行电位分配 – 每条电流通路均提供单独的测试通道

菲尼克斯接线端子ST2.5-3031212参数

菲尼克斯接线端子ST2.5-3031212参数
mm²/AWG/kcmil 额定电流IN 额定电压 UN
0.2-2.5 24 A 800 V
cUL Recognized
mm²/AWG/kcmil 额定电流IN
B 28-12 20 A
C 28-12 20 A
0cn/products/3031212
直通式接线端子 - ST 2,5 - 3031212
技术数据
接线数据
柔性导线横截面，不带绝缘套管的最小冷压头
0.14 mm²
柔性导线横截面，不带绝缘套管的最大冷压头
2.5 mm²
柔性导线横截面，带绝缘套管的最小冷压头
0.14 mm²
柔性导线横截面，带绝缘套管的最大冷压头
2.5 mm²
具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最大 0.5 mm²
06/11/2016 页 7 / 7
UNSPSC
UNSPSC 6.01 UNSPSC 7.0901 UNSPSC 11
27141121 27141121 27141120 27141120 27141120 27141120 27141120 27141120
EC000897 EC000897 EC000897 EC000897
30211811 39121410 39121410
直通式接线端子, 连接方式: 回拉式弹簧连接, 接线容量： 0.08 mm² - 4 mm², AWG: 28 - 12, 宽度: 5.2 mm, 颜 色: 灰色, 安装类型: NS 35/7,5, NS 35/15
为什么选择该产品
■ 功能传动轴可最大程度上节省电压分配时间，并可以安装测试附件 ■ 由于采用紧凑型设计和前端接线，即使在狭小空间内接线也十分方便 ■ 接线空间大，可在额定接线容量内使用带冷压头和塑料卡套的导线 ■ 针对轨道交通应用进行了测试

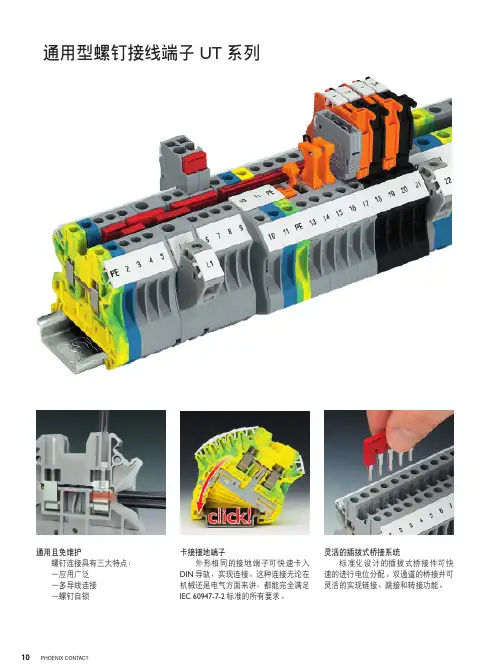

菲利克斯通用型螺钉接线端子 UT 系列
