自制无线网卡高增益天线(16)——简易菱形天线

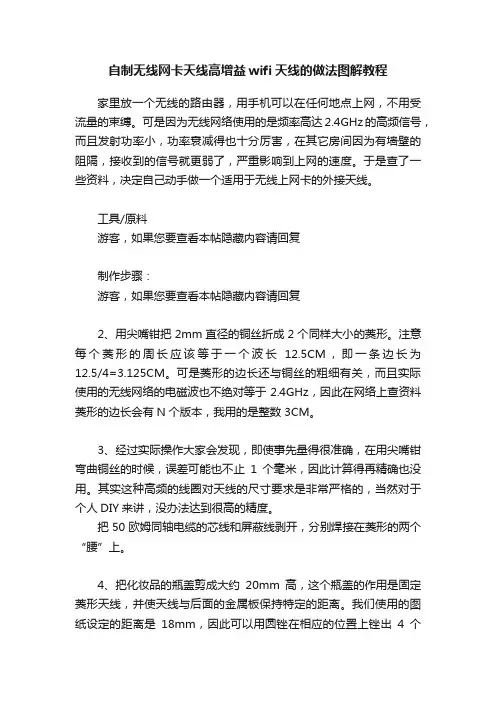

自制无线网卡天线高增益wifi天线的做法图解教程家里放一个无线的路由器，用手机可以在任何地点上网，不用受流量的束缚。

可是因为无线网络使用的是频率高达2.4GHz的高频信号，而且发射功率小，功率衰减得也十分厉害，在其它房间因为有墙壁的阻隔，接收到的信号就更弱了，严重影响到上网的速度。

于是查了一些资料，决定自己动手做一个适用于无线上网卡的外接天线。

工具/原料游客，如果您要查看本帖隐藏内容请回复制作步骤：游客，如果您要查看本帖隐藏内容请回复2、用尖嘴钳把2mm直径的铜丝折成2个同样大小的菱形。

注意每个菱形的周长应该等于一个波长12.5CM，即一条边长为12.5/4=3.125CM。

可是菱形的边长还与铜丝的粗细有关，而且实际使用的无线网络的电磁波也不绝对等于2.4GHz，因此在网络上查资料菱形的边长会有N个版本，我用的是整数 3CM。

3、经过实际操作大家会发现，即使事先量得很准确，在用尖嘴钳弯曲铜丝的时候，误差可能也不止1个毫米，因此计算得再精确也没用。

其实这种高频的线圈对天线的尺寸要求是非常严格的，当然对于个人DIY来讲，没办法达到很高的精度。

把50欧姆同轴电缆的芯线和屏蔽线剥开，分别焊接在菱形的两个“腰”上。

4、把化妆品的瓶盖剪成大约20mm高，这个瓶盖的作用是固定菱形天线，并使天线与后面的金属板保持特定的距离。

我们使用的图纸设定的距离是18mm，因此可以用圆锉在相应的位置上锉出4个2mm深的凹坑，便于固定菱形的4条边。

5、用AB胶把瓶盖与铝板、瓶盖与天线、同轴电缆与铝板之间粘牢。

普通的万能胶也可以用，只是没有AB胶坚固。

完成了的无线网卡用的双菱形天线6、下图是我的笔记本电脑上的无线网卡，红色箭头所指的白色细电缆连接笔记本自带的天线，右边黑色电缆连接辅助天线。

因为手头没有专用的插头，所以我把黑色的线剪开，连接在自制的天线上。

原先显示2格的信号强度变成了3格，而且十分稳定，说明自制的天线起作用了!自制无线网卡天线注意事项：游客，如果您要查看本帖隐藏内容请回复来自：浏览器。

菱形天线制作方法
制作一个菱形天线的方法如下：
材料：
- 电缆
- 两个金属导线
- 电缆剪刀
- 卷尺
步骤：
1. 切割电缆：使用电缆剪刀将电缆切成所需长度。

具体长度根据天线设计和使用环境而定。

2. 切割导线：使用电缆剪刀将金属导线切割成两条相等长度的线段。

3. 制作菱形形状：将电缆两端连接在一起，形成一个圆圈。

然后将金属导线的两端分别连接在电缆圈的两个相对位置上，形成一个菱形形状。

确保金属导线与电缆之间没有松动或空隙。

4. 测试天线：将天线连接到无线设备的天线接口上，如无线路由器或电视机。

打开设备，并测试其无线信号质量。

根据需要，调整菱形天线的位置或方向，以获得最佳的无线信号。

请注意，这只是制作菱形天线的一种简单方法。

对于更复杂的设计，可能需要更多的材料和工具，并且可能需要更多的知识和专业技术。

如果您对天线制作不熟
悉，建议寻求专业人士的帮助或购买现成的天线。

自制无线网卡天线自制无线网卡天线在年初装修房子的时候，邻居不少人来咨询布网线的事情，也问我家准备怎样布线，我告诉他们我不准备布网线，我将组建无线局域网。

现在无线局域网已正常工作了几个月的时间了，但是因为我的台式电脑放在书桌下，因此无线网卡的天线实际上是对着墙角的，而无线路由器在另一个方向的客厅里，这样就使得信号受到一定影响。

虽然不影响使用（老婆经常上网看韩剧），但信号强度没有达到100%就说明有改进的需要。

国外有不少介绍自制WIFI天线的网站，方案各种各样。

最简单的方案应该是在原有的天线上加反射器，反射器可以是金属箔片或金属网，最酷的要算用金属漏勺做反射器，有的用装薯片的筒做反射器的不过已经替换了原有的天线了。

其实最简单的解决方案是将原有的天线用铜轴电缆延长，但延长线有损耗，效果不会好。

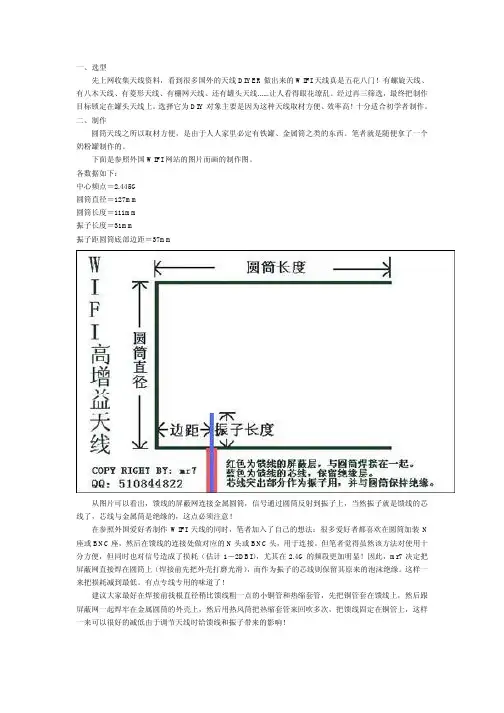

在原有天线上加反射器可以增加增益，但没有改变我电脑上天线的位置，加上机箱到墙之间的位置有限，效果也不会太好；螺旋天线和Cantenna的增益较高但积较大，最后我选择BiQuad天线，体积较小，虽然增益没有螺旋天线和Cantenna天线高，比起原有的天线增益要高，这在家里用足够了。

天线的具体制作方法懂英语的可以看这个网站，不懂英语的看看上面的图片也就应该能明白了。

我根据手头有的材料进行了小小的改动。

1001下载乐园制作天线所用的材料：1、铜线：家里装修时电工剪断的电线线头长244mm，直径1.5mm。

2、反射器：装修剩余的铝扣板15cm宽，123mm长。

3、同轴电缆：50ohm同轴电缆，型号RG-58，长1m，75ohm 同轴电缆，长5mm。

4、同轴电缆接插头：一对。

5、9伏废电池一个。

制作天线的工具：1、老虎钳2、电烙铁3、小刀4、起子5、镊子为了废物利用，反射板我用了铝扣板，节约了买敷铜板的费用，但是铝上面无法焊接，不能像Miikka Raninen那样将同轴电缆的屏蔽层直接焊在反射板上，所以我决定用同轴电缆接插头为天线进行支撑和馈电，这样天线和同轴电缆是通过接插头连在一起的，为以后测试不同的天线提供了方便，其代价是增加了损耗，不过影响应该不大。

制作电脑无线AP无线wlan增益定向天线第一种：自制无线网卡天线在年初装修房子的时候，邻居不少人来咨询布网线的事情，也问我家准备怎样布线，我告诉他们我不准备布网线，我将组建无线局域网。

现在无线局域网已正常工作了几个月的时间了，但是因为我的台式电脑放在书桌下，因此无线网卡的天线实际上是对着墙角的，而无线路由器在另一个方向的客厅里，这样就使得信号受到一定影响。

虽然不影响使用（老婆经常上网看韩剧），但信号强度没有达到100%就说明有改进的需要。

国外有不少介绍自制WIFI天线的网站，方案各种各样。

最简单的方案应该是在原有的天线上加反射器，反射器可以是金属箔片或金属网，最酷的要算用金属漏勺做反射器，有的用装薯片的筒做反射器的不过已经替换了原有的天线了。

其实最简单的解决方案是将原有的天线用铜轴电缆延长，但延长线有损耗，效果不会好。

在原有天线上加反射器可以增加增益，但没有改变我电脑上天线的位置，加上机箱到墙之间的位置有限，效果也不会太好；螺旋天线和Cantenna的增益较高但积较大，最后我选择BiQuad天线，体积较小，虽然增益没有螺旋天线和Cantenna天线高，比起原有的天线增益要高，这在家里用足够了。

制作天线所用的材料：1、铜线：家里装修时电工剪断的电线线头长244mm，直径1.5mm。

2、反射器：装修剩余的铝扣板15cm宽，123mm长。

3、同轴电缆：50ohm同轴电缆，型号RG-58，长1m，75ohm同轴电缆，长5mm。

4、同轴电缆接插头：一对。

5、9伏废电池一个。

制作天线的工具：1、老虎钳2、电烙铁3、小刀4、起子5、镊子为了废物利用，反射板我用了铝扣板，节约了买敷铜板的费用，但是铝上面无法焊接，不能像Miikka Raninen那样将同轴电缆的屏蔽层直接焊在反射板上，所以我决定用同轴电缆接插头为天线进行支撑和馈电，这样天线和同轴电缆是通过接插头连在一起的，为以后测试不同的天线提供了方便，其代价是增加了损耗，不过影响应该不大。

如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!虽然国家宣传的城乡已经基本覆盖网络，同时5G网络也即将面世，但其实在一些比较偏远的山区人们使用的仍然是比较简陋的天线接受电视信号观看，二楼主刚好看到一位牛人自己手工制作天线，下面将详细教程分享给大家！从网上查到几款比较流行的自制天线，弄好后作了一番对比。

这其中不乏夸大的成份，被众多制作者极度推崇的四菱形天线在此次实验中以最差的接收效果被排在最后，而通常以低调示人的八木天线还是以最佳的接收效果名列第一，以下是本人亲自制作与测试后的结果，由于本人没有专业仪器，只能通过电视机收台的数目来评测，故也有相当的参考价值的。

目的只有一个，就是让广大DlY的爱好者不再被谎言欺骗，能够真正自己做一付接收效果最佳的天线。

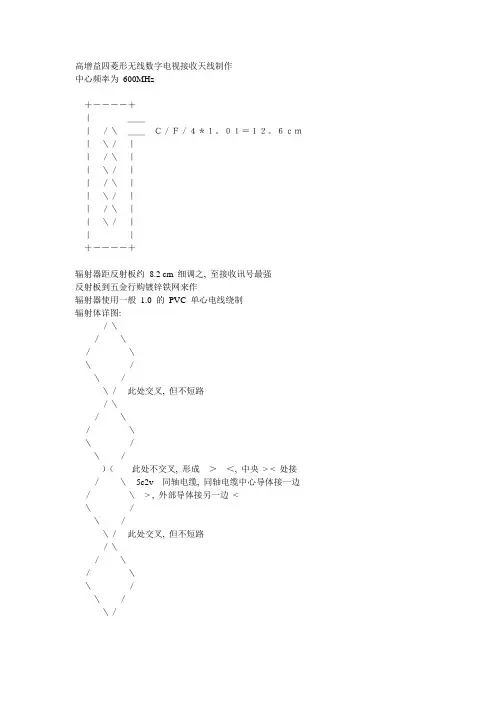

最差的天线一四菱形天线。

这是本人通过网上的参数自制的一付带反射网的四菱形天线，实测只能收到直线距离30公里外的永年台和本市沙河台。

易拉罐天线。

两只易拉罐相距6cm固定，然后分别连上馈线一端。

是最简单的自制天线。

但效果却不错，比上面那个四菱天线又多收了邯郸市一个频点和鸡泽县一个频点。

效果不错。

五单元对称半波振子天线。

具体做法和尺寸网上教程很多，就不细讲了。

此天线对称振子我是用直径8毫米的空调用铜管做的，引向器和反射器用的是普通75欧黑色垃圾馈线代替。

比上一个易拉罐天线又多收了一个曲周县的频点。

此款天线小巧灵珑效果却实也不错。

这是最后做的一款仿兴任成品十一单元天线。

振子全部用铜管制成，反射网是用废汽车滤清器上的镀锌网。

与兴任十一单元天线对比效果相同，只是振子我换成了对称半波振子。

兴任的是折合半波振子，按说折合振子效率是要比对称振子要高的，但这此对比却不相上下，都收到了相对较弱的南和754频点，可能自制的这付天线用料好些的缘故罢。

这个是正在服役的某品牌十一单元天线。

这付天线一直以来是用来接收本地模拟信号用的，今天把它改造了一下。

引向器和反射器全部换成了馈线，目的就是想试试铜管与馈线的接收差别。

双菱叠加天线制作声明：本贴资料是别人的经验所得，我仅仅整理了一下内容，方便大家查阅如果哪位达人看到自己的东西，请不要介意，我发帖仅为更多人进步。

大家记得支持~~~~制作材料：1.5～2mm铜丝约50cm、0.1mm左右细铜丝10cm、空的50片装光盘桶一个、一张空白光盘片（是空白的无反射膜，买的刻录光盘中最下面有一张用来保护刻录盘不被磨花）、铝箔胶带（淘宝上也有的）、50欧的馈线测试：使用tp-link wn510G pcmcia的网卡，在工作单位做了简单测试，未接天线时能看到9个源，接天线时看到50个源，但尚未安装破解软件，因此没有能测试连接情况最新测试情况，在家中，隔一堵墙，内置天线稳定在58dbm左右，使用叠双菱天线稳定在45dbm左右，单位测试了一个弱信号，内置天线101dbm，叠双菱天线91dbm，看来效果非常好。

我的馈线长1m，是使用的水草兄的馈线，谢谢水草兄。

部件制作步骤：叠双菱的振子的制作方法和过程我就不多说了，论坛中有同好已经提供过老外的一篇论文，菱形边长30mm(原论文设计为29mm，对应峰值响应2450Mhz，我觉得频段太高，因此将边长增加了1mm，降低峰值响应频段),两个双菱中心间距32.9mm，底部双菱中心到反射板间距27.2mm，主要是加工时要细心，力求几何尺寸准确，焊接时先将各焊接点吃上松香，上点锡，然后再焊接，这样焊接出的点光滑饱满犹如美女的mm一般：）反射板的制作，先将铝箔胶带对准空白光盘中心粘贴一条，并压平整，（我买的胶带是10cm 宽的，光盘直径12cm，因此两边会各留出1cm空隙，但不要紧）然后将中间的孔挖出来；将准备好的0.1mm细铜丝盘成蚊香的形状，（不必很工整）中心处留出4cm左右用来焊接到馈线的屏蔽层；将细铜丝定位在反射板铝箔上，（注意不可使用绝缘材料固定，只需稍加定位即可引出线从中心孔中留出，然后再交叉贴一层铝箔，将先前留出的空隙贴满，同时导通引线也被夹在两层铝箔之间彻底固定并保证了良好的导电率。

自制无线路由器及USB无线网卡增益天线•相关推荐自制无线路由器及USB无线网卡增益天线自制无线路由器及USB无线网卡增益天线（转载）2010-10-12 09:39:07| 分类：默认分类 |字号简介：信号不稳定，你能惬意地靠在沙发上享受无线网络? 网络覆盖范围小，你只能提着笔记本电脑在一个狭小的区域“移动”。

在使用无线网络的时候，你肯定会遇到或即将遇到这些令人不爽的问题。

解决这些问题，除了减少遮挡物、减少同频段设备的干扰外，最有效的方法就是更换高增益的天线了，用天线加强无线网络的传输效果、覆盖范围。

然而，购买无线增益天线需要掏出不少银子，可能花费上百元甚至上千元的费用。

“鱼与熊掌”都想兼得的我们，是否能找到两全其美的办法呢?对于DIY迷来说，这个问题是非常简单、也非常有趣的，因为在家里，很多日用品、甚至废弃物都可以作为制作无线天线的材料。

当然，人人都可动手制作无线天线…… 基础不可无: 增益天线工作原理别急于下手制作，动手制作之前，我们还得了解一下无线增益天线的基本工作原理。

只有有了一定的理论基础，我们才能制作出效果极佳的天线。

关键词:抛物面、焦点对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。

制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。

金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。

焦点位置的确定需要根据所选抛物面的形状来计算。

计算公式:F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。

考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。

在一个简单的Wi-Fi无线网络中，包括无线路由器或无线AP，以及无线网卡等。

因此，要增强无线信号的传输效率，要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。

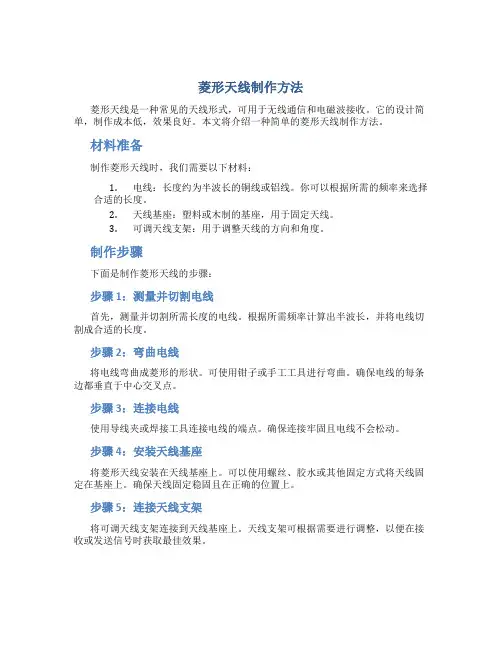

菱形天线制作方法菱形天线是一种常见的天线形式，可用于无线通信和电磁波接收。

它的设计简单，制作成本低，效果良好。

本文将介绍一种简单的菱形天线制作方法。

材料准备制作菱形天线时，我们需要以下材料：1.电线：长度约为半波长的铜线或铝线。

你可以根据所需的频率来选择合适的长度。

2.天线基座：塑料或木制的基座，用于固定天线。

3.可调天线支架：用于调整天线的方向和角度。

制作步骤下面是制作菱形天线的步骤：步骤 1：测量并切割电线首先，测量并切割所需长度的电线。

根据所需频率计算出半波长，并将电线切割成合适的长度。

步骤 2：弯曲电线将电线弯曲成菱形的形状。

可使用钳子或手工工具进行弯曲。

确保电线的每条边都垂直于中心交叉点。

步骤 3：连接电线使用导线夹或焊接工具连接电线的端点。

确保连接牢固且电线不会松动。

步骤 4：安装天线基座将菱形天线安装在天线基座上。

可以使用螺丝、胶水或其他固定方式将天线固定在基座上。

确保天线固定稳固且在正确的位置上。

步骤 5：连接天线支架将可调天线支架连接到天线基座上。

天线支架可根据需要进行调整，以便在接收或发送信号时获取最佳效果。

步骤 6：测试天线完成天线的制作后，进行测试以确保其正常工作。

将天线连接到适当的设备或测试设备，并进行信号接收或发送测试。

注意事项在制作菱形天线时，需要注意以下事项：•正确计算电线的长度，以使其成为所需频率的半波长。

•确保电线的连接牢固且不会松动，以保证天线的性能。

•选择合适的天线基座和可调天线支架，以便于安装和调整天线的位置。

•在测试天线时，使用适当的设备和测试方法，确保天线的性能良好。

结论菱形天线是一种常见且易于制作的天线形式。

通过按照本文所述的步骤来制作菱形天线，您可以在无线通信和电磁波接收中获得良好的性能。

在制作天线时，请确保按照所需频率计算合适的电线长度，并使用适当的材料和工具来制作和安装天线。

希望本文对您制作菱形天线有所帮助！。

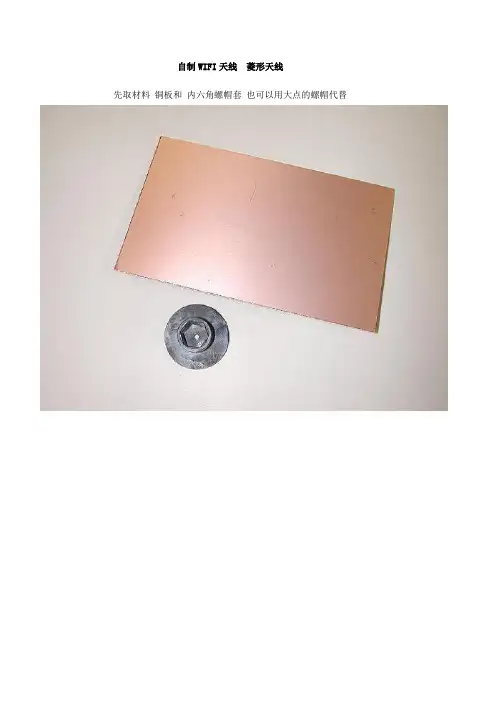

自制WIFI天线菱形天线
先取材料铜板和内六角螺帽套也可以用大点的螺帽代替
取需要部分做标记然后切割
选取中心点做标记然后钻孔
量取螺帽高度这个步骤需要精确量取具体高度视天线大小决定
然后用小圆锉以对十字方向挫个4个槽
选取铜芯（就是我们用的电线这里取1.5MM做示范铜芯的粗细直接关系到成品天线的大小和增
益度所以谨慎选择）
量取需要长度（WIFI信号的频率是2.4G 所以需要在其波长及频率公式中得到所需要的长度）
折弯呈90度直角然后就是照图做成8字行但需要注意中间不相交
之后就是焊接振子馈线（馈线可以用同轴电缆来代替比如有线电视信号线监控线）
然后将馈线穿过铜板用玻璃胶或者热融胶固定基本成型了
最后需要做的就是把馈线连接到路由上面提醒一点馈线不可太长越长信号衰减越大但是短了也不行使用不方便取自己需要的最短长度吧。
