汽车交流发电机的结构

汽车发电机的工作原理汽车发电机是汽车电力系统中非常重要的一个部件，它负责为汽车提供电力，包括点火系统、充电系统以及其他电子设备的工作。

本文将介绍汽车发电机的工作原理以及其中涉及到的关键技术。

1. 引言汽车发电机在汽车行驶过程中充当着一个重要的角色，它将机械能转化为电能来驱动各种电子设备。

发电机内部主要包括定子、转子以及电刷等部件，这些部件共同协作完成发电的过程。

2. 发电机的结构汽车发电机通常采用交流发电的方式，其结构包括转子和定子。

转子由从曲轴上通过传动带传动的皮带轮带动，而定子则包括定子绕组和铁心。

在发电机的运转过程中，定子绕组的导线回路会受到变化磁场的影响而产生电流。

3. 发电机的工作原理汽车发电机的工作原理基于电磁感应定律。

当转子转动时，定子绕组会受到磁场的作用，从而在绕组中产生交流电。

这个磁场是由转子上的励磁线圈产生的，励磁线圈通过电能将机械能转化为磁能。

4. 励磁系统励磁系统是发电机中的关键部分，它负责产生磁场以供定子绕组感应电流。

在汽车发电机中，励磁系统主要有两种类型：永磁励磁和电励磁。

4.1 永磁励磁系统在永磁励磁系统中，励磁线圈由永磁体产生磁场。

永磁体通常是由铁氧体或其他磁性材料制成，它具有稳定的磁性能，并且无需外部电源。

永磁励磁系统具有体积小、重量轻、结构简单、寿命长等优点，因此被广泛应用于汽车发电机中。

4.2 电励磁系统电励磁系统通过外部电源提供电流来产生磁场。

在汽车中，电励磁系统通常由电池提供电源。

外部电源通过电刷和电刷架连接到励磁线圈，从而激活磁场。

电励磁系统具有励磁电流可调节的优点，可以根据实际需要进行调整。

5. 输出电流稳定性发电机的输出电流稳定性对汽车电子设备的正常工作至关重要。

为了保证输出电流的稳定性，发电机通常配备了电压调节器。

电压调节器监测发电机输出电压，并根据需要调整励磁电流，使输出电流保持在稳定的范围内。

6. 小结汽车发电机作为汽车电力系统中的重要组成部分，起着供电的关键作用。

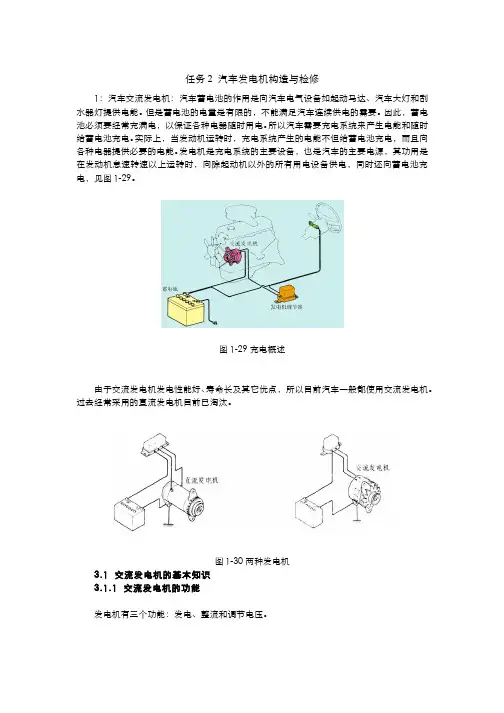

任务2 汽车发电机构造与检修1：汽车交流发电机：汽车蓄电池的作用是向汽车电气设备如起动马达、汽车大灯和刮水器灯提供电能。

但是蓄电池的电量是有限的，不能满足汽车连续供电的需要。

因此，蓄电池必须要经常充满电，以保证各种电器随时用电。

所以汽车需要充电系统来产生电能和随时给蓄电池充电。

实际上，当发动机运转时，充电系统产生的电能不但给蓄电池充电，而且向各种电器提供必要的电能。

发电机是充电系统的主要设备，也是汽车的主要电源，其功用是在发动机怠速转速以上运转时，向除起动机以外的所有用电设备供电，同时还向蓄电池充电，见图1-29。

图1-29 充电概述由于交流发电机发电性能好、寿命长及其它优点，所以目前汽车一般都使用交流发电机。

过去经常采用的直流发电机目前已淘汰。

图1-30 两种发电机3.1 交流发电机的基本知识3.1.1 交流发电机的功能发电机有三个功能：发电、整流和调节电压。

课件图1-31 发电机的功能(1) 发电 用多槽带把发动机的旋转传输到皮带轮，转动电磁化的转子，在定子线圈中产生交流电流。

(2) 整流 因为定子线圈中产生的电是交流电，它不能用于车辆上安装的直流电器装置，所以利用整流器将交流电变为直流电。

(3) 调节电压 利用调节器调节发电机的电压，在发电机转速或负载发生变化时也能保持电压稳定。

3.1.2 发电机的基本原理3.1.2.1 电磁感应 当磁通被在磁场里运动的导体切割时，便在导体中产生电动势（感应电动势）。

图1-32 电磁感应 图1-33 电动势的方向如图1-32，当导体在磁铁南、北极之间前后移动时便产生了电动势。

这个电动势使电流计（在微小电流作用下也能摆动的安培计）的指针摆动。

由此我们可以得到以下结论：·无论导体还是磁铁运动时，电流计指针都将摆动。

·指针摆动的方向随导体或磁铁运动方向而改变。

·指针摆动的角度随导体运动速加快而增大。

·导体运动停止时，指针将不摆动。

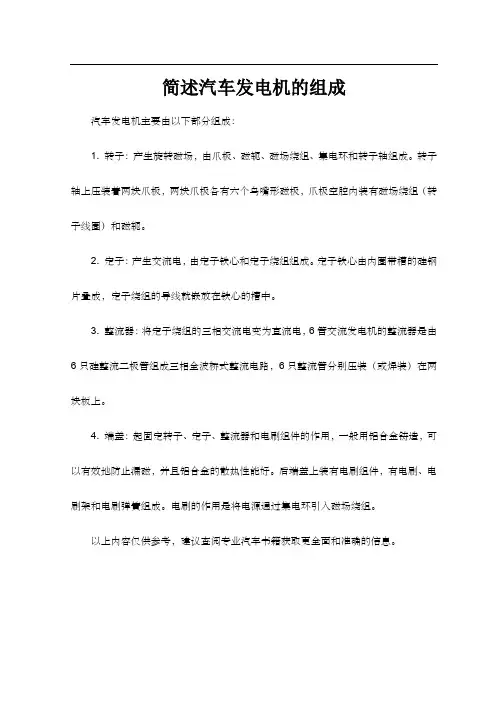

简述汽车发电机的组成
汽车发电机主要由以下部分组成：
1. 转子：产生旋转磁场，由爪极、磁轭、磁场绕组、集电环和转子轴组成。

转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极，爪极空腔内装有磁场绕组（转子线圈）和磁轭。

2. 定子：产生交流电，由定子铁心和定子绕组组成。

定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。

3. 整流器：将定子绕组的三相交流电变为直流电，6管交流发电机的整流器是由6只硅整流二极管组成三相全波桥式整流电路，6只整流管分别压装（或焊装）在两块板上。

4. 端盖：起固定转子、定子、整流器和电刷组件的作用，一般用铝合金铸造，可以有效地防止漏磁，并且铝合金的散热性能好。

后端盖上装有电刷组件，有电刷、电刷架和电刷弹簧组成。

电刷的作用是将电源通过集电环引入磁场绕组。

以上内容仅供参考，建议查阅专业汽车书籍获取更全面和准确的信息。

汽车交流发电机的工作原理
是交流发电机的定子和转子通过轴承和端盖连接组装，使转子在定子内旋转，做切割磁力线的运动，从而产生感应电势，通过端子引出并连接到电路，从而产生电流。

交流发电机利用线切割磁力线感应电势的电磁感应原理，将原动机的机械能转化为电能输出。

同步发电机由定子和转子组成。

定子是发电的电枢，转子是磁极。

定子由电枢铁芯、均匀分布的三相绕组、框架和端盖组成。

转子通常为隐极式，由励磁绕组、铁芯和轴、护环、中心环等组成。

汽车交流发电机是汽车的主要电源，由发动机驱动。

当它正常工作时，它向除启动器以外的所有电气设备供电。

如果有多余的能量，它会给电池充电。

交流发电机运行时，不能通过火检检查是否在发电，否则容易损坏二极管和电子元件。

汽车交流发电机的结构认识及拆装图示
理论内容
交流发电机是靠磁场将发动机机械能转化成电能的装置，首先由蓄电池给励磁绕组提供电压，励磁绕组产生轴向磁场，磁化两块爪形磁极，形成了六对相间排列的磁极。

磁极的磁力线经过转子与定子之间的气隙，定子铁心中形成闭合磁路。

转子旋转时，励磁绕组所产生的磁场也随之转动，形成旋转磁场。

固定不动的三相定子绕组在旋转磁场的作用下，产生三相频率相同、幅值相等、相位互差120度的正弦电动势，再利用硅二极管的单向导电功能进行整流，输出直流电压，使用电压调节器使输出电压稳定。

汽车交流发电机的结构汽车交流发电机就是汽车电气系统的重要组成部分，主要用于提供电力给汽车电子设备和充电电瓶。

在这篇文档中，我们将介绍汽车交流发电机的结构与工作原理。

1、发电机的结构汽车交流发电机的结构与直流发电机相似，由两部分组成：转子和定子。

转子是发电机的旋转部分，由永磁体、交流电枢端子等构成；定子是由定子铁芯、线圈和毡垫组成的。

在汽车交流发电机中，线圈是交流电源，与定子铁芯构成磁路。

2、发电机的工作原理汽车交流发电机的工作原理是通过机械能将转子转动，使得定子中的线圈经过磁场而产生电动势。

当转子旋转时，永磁体和电枢端子也会旋转。

这样，线圈就会在磁场中轴向移动，并向交流电源投入电能。

3、发电机的充电机制交流发电机的充电机制是利用励磁电流形成磁场，使得线圈在旋转时可以产生电动势。

当启动汽车时，电动机开始运转，驱动交流发电机发电。

此时，发电机的励磁线圈开始发生电流，形成磁场。

这样，线圈就会在磁场中轴向移动，并向交流电源投入电能。

4、发电机的维护与保养为了保持汽车交流发电机的正常工作，需要定期检查、维护和保养。

以下是一些常见的维护措施：（1）检查发电机的输出电压是否正常，是否达到了充电电瓶的标准电压。

（2）检查发电机的励磁线圈是否正常、电源是否稳定和供电是否恰当。

（3）调整发电机的电压、电流和电阻值确保性能正常。

（4）定期更换发电机的轴承、皮带和滚珠等易损件。

总之，汽车交流发电机在汽车电气系统中发挥着重要的作用。

学习了解它的结构和工作原理，对于保持汽车稳定性和保养维护都是非常有用的。

当然，每次使用前都需要仔细检查，以确保汽车交流发电机正常工作和安全运行。

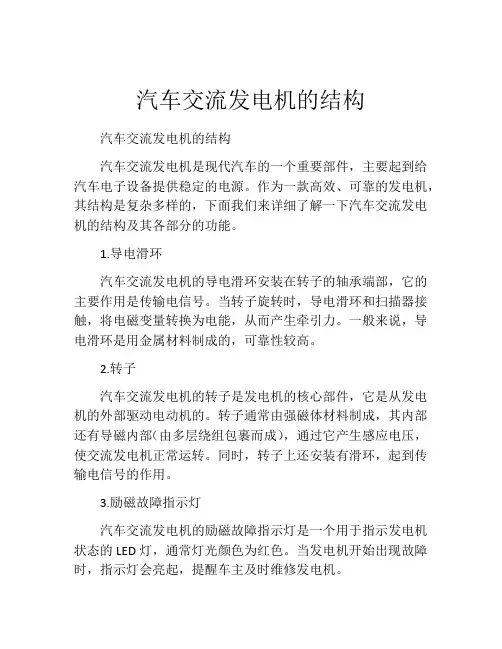

汽车交流发电机的结构汽车交流发电机的结构汽车交流发电机是现代汽车的一个重要部件，主要起到给汽车电子设备提供稳定的电源。

作为一款高效、可靠的发电机，其结构是复杂多样的，下面我们来详细了解一下汽车交流发电机的结构及其各部分的功能。

1.导电滑环汽车交流发电机的导电滑环安装在转子的轴承端部，它的主要作用是传输电信号。

当转子旋转时，导电滑环和扫描器接触，将电磁变量转换为电能，从而产生牵引力。

一般来说，导电滑环是用金属材料制成的，可靠性较高。

2.转子汽车交流发电机的转子是发电机的核心部件，它是从发电机的外部驱动电动机的。

转子通常由强磁体材料制成，其内部还有导磁内部（由多层绕组包裹而成），通过它产生感应电压，使交流发电机正常运转。

同时，转子上还安装有滑环，起到传输电信号的作用。

3.励磁故障指示灯汽车交流发电机的励磁故障指示灯是一个用于指示发电机状态的LED灯，通常灯光颜色为红色。

当发电机开始出现故障时，指示灯会亮起，提醒车主及时维修发电机。

4.电子调压器汽车交流发电机的电子调压器是控制交流发电机输出电压的主要元件，它是由铜钯薄膜电阻器、多个电容器、稳压管、晶体管组成的。

在电子调压器的控制下，交流发电机的输出电压可以在一个特定范围内保持稳定。

5.稳压器汽车交流发电机的稳压器是发电机的另一个重要元素，其主要作用是控制发电机输出的电压，以防止发电机输出的电压过高或过低而烧坏汽车电子设备。

稳压器通常由晶体管等半导体组成，其操作电压范围通常为12V。

6.转轴汽车交流发电机的转轴是连接转子和导电滑环的一个关键部件，其主要作用是转动发电机的转子，产生电能。

转轴一般由高强度合金材料制成，能够在高转速下保持稳定。

7.绕组汽车交流发电机的绕组是电机的重要构成部分，它主要由绕组线圈、绝缘材料、铁心组成。

绕组线圈通过电磁感应将机械能转化为电能，而铁心则用于加强电磁场效果。

8.电子故障指示灯汽车交流发电机的电子故障指示灯是一个用于检测发电机的元件，通常位于仪表板上。

交流发电机的结构特点及其工作原理1、发电机的结构特点P11C型发动机所配的发电机，是国内外汽车广泛使用的三相硅整流交流发电机。

通过8个二极管组成三级桥式全波整流电路(整流器)，将三相绕组中产生的交流电转变为直流电。

其结构如图所示。

把三相发电机各线圈的末端接在一起成为公共端点，又称为三相电源的中性点。

从中性点引出的线称为中线，从三个线圈始端引出的线称为相线。

这种连接方式称为星形接法。

2、整流原理交流发电机发出三相交流电，但汽车上的用电设备和蓄电池都是直流电。

整流器的功能是将交流电转变为直流电。

汽车交流发电机利用硅二极管的单向导电性能，用6只硅二极管组成三相桥式全波整流电路，把交流电转变为直流电。

8管极交流发电机在中性点增加了两个二极管，也称为中性点二极管，这样使发电机的三次谐波在中性点叠加，可将发电机的输出功率提高。

9管极的交流发电机增加了功率较小的激磁管，这样可以用简单的充电指示灯来表示发电机的工作情况，省去了结构相对复杂的继电器。

3、调节器作用发电机的发电量是随着发动机的转速变化而变化的。

当发电机的电压超过恒定值(如28V)时，就需要加以限制。

IC调节器，是将所有元件集成在一个半导体基片(集成电路)上，利用三级管开关电路的作用控制发电机的磁场，在发电机转速变化时保持其输出电压不变。

电压调节器是一负反馈控制，其在某一规定的高压下起作用，若电机电压高于规定值，则减少激磁电流以降低电机输出电压，限制发电机的输出电压不超出某一规定范围。

如：28V的发电机，控制在28±0.30V范围内。

低于上述控制值，调节器不起调节作用，只是磁场线圈通电线路中的一个导体。

集成电路调节器具有体积小、工作可靠、无须维护等特点，故被广泛使用。

4、汽车交流发电机的特性汽车交流发电机的工作特性是以转速为基准，表示发电机输出电流、电压经整流后与转速的关系。

以输出特性曲线来表示发电机的特性。

输出特性是指发电机输出电压保持衡定时（24V发电机规定为28V），发电机转速与输出电流的关系，通过它可以知道发电机在不同转速下输出功率的大小。

汽车用三相异步交流发电机的工作原理随着汽车的普及和发展，汽车的动力系统也得到了不断的改进和升级，其中发电机作为汽车电力系统中的重要部件，一直备受关注。

三相异步交流发电机作为汽车发电系统中最常见的一种类型，其工作原理对于理解汽车发电系统的运行机理具有重要意义。

本文将从三相异步交流发电机的结构、工作原理和特点等方面进行详细介绍。

一、三相异步交流发电机的结构1. 定子：三相异步交流发电机的定子是由三个互相120度相位差的线圈组成，每个线圈上分布着等间距的若干个槽，槽内绕有绕组。

2. 转子：三相异步交流发电机的转子是由一个铁芯和绕组组成，铁芯上有深槽，槽中绕有绕组，绕组外置导线圈。

车用三相异步交流发动机的转子异常等于铝短路转子。

铝短路转子是一种常见的异步交流发电机转子结构，其构造简单，制造成本低，能使发电机的容量、效率、功率因数都有很大的提高。

3. 空气隔离器：用于将外部空气与转子内部空气隔开，防止潮湿空气和污染物对转子绕组造成影响。

4. 定子绕组和转子绕组的数量和分布均匀，可以根据实际需要进行设计。

二、三相异步交流发电机的工作原理1. 三相异步交流发电机工作原理基于法拉第电磁感应定律和洛伦兹力定律。

当三相交流励磁电流通过定子绕组时，产生旋转磁场，这个磁场旋转的速度与励磁电流的频率成正比。

转子绕组中的导体在这个旋转磁场中感应出电动势，使导体内部产生感应电流，从而形成转子上的感应电流。

2. 由于转子上的感应电流产生了自己的磁场，这个磁场与定子旋转磁场互相作用，产生了转矩，从而驱动转子转动。

转子上的感应电流的大小和方向会随着转子的转动速度和励磁电流的频率而发生变化，这种相对运动产生了感应电动势，使发电机产生了交流电。

3. 三相异步交流发电机的输出电压大小和频率与转子的转速和励磁电流的频率有关，当转速和励磁电流的频率固定时，发电机输出的电压大小和频率也将保持稳定。

三、三相异步交流发电机的特点1. 结构简单：三相异步交流发电机的结构相对简单，制造成本低，易于维护和维修。

汽车交流发电机结构汽车交流发电机是汽车电气系统中重要的组成部分，其结构复杂精密，能够为汽车提供稳定的电力供应。

本文将从整体结构和各个部件的功能和作用两个方面，介绍汽车交流发电机的结构。

一、整体结构汽车交流发电机的整体结构通常由转子、定子、整流器和调压器等四个主要部分组成。

1. 转子：转子是汽车交流发电机的核心部件，其结构通常为圆柱形，由磁极、线圈和轴承组成。

磁极上包覆有线圈，当转子转动时，通过与定子产生电磁感应，从而产生交流电。

2. 定子：定子是汽车交流发电机中的静止部分，其结构为圆筒形，由电枢线圈和电枢铁芯组成。

电枢线圈包覆在电枢铁芯上，其内部的导线与转子的磁场相互作用，产生电磁感应，从而产生交流电。

3. 整流器：整流器是将交流电转换为直流电的部件，通常由多个整流二极管组成。

当交流电通过整流二极管时，只允许电流在一个方向上通过，从而将交流电转换为直流电。

4. 调压器：调压器是用于控制发电机输出电压的部件，通常由电压调节器和电流稳定器组成。

电压调节器通过调节电压调节器的电压输出，控制发电机的输出电压稳定在一定范围内；电流稳定器则通过调节发电机的励磁电流，使发电机的输出电流保持稳定。

二、各个部件的功能和作用1. 转子：转子是发电机的动部件，通过转动产生磁场，与定子的线圈相互作用，从而产生电磁感应，产生交流电。

2. 定子：定子是发电机的静部件，内部的电枢线圈与转子的磁场相互作用，产生电磁感应，产生交流电。

3. 整流器：整流器的作用是将交流电转换为直流电，通过多个整流二极管的作用，只允许电流在一个方向上通过，从而将交流电转换为直流电。

4. 调压器：调压器的作用是控制发电机的输出电压稳定在一定范围内。

电压调节器通过调节电压调节器的电压输出，控制发电机的输出电压稳定；电流稳定器通过调节发电机的励磁电流，使发电机的输出电流保持稳定。

总结：汽车交流发电机的结构复杂精密，由转子、定子、整流器和调压器等部件组成。

汽车交流发电机的工作原理
汽车交流发电机是一种通过特定方式将机械能转化为交流电能的装置，它是汽车发电系统中的关键组成部分。

汽车交流发电机的工作原理是基于电磁感应现象。

它由一个定子和一个转子组成。

定子由一组线圈组成，这些线圈被连接到车辆电气系统。

转子由永磁体或电磁体组成，固定在发动机曲轴上，并随着曲轴旋转。

当发动机运行时，曲轴带动转子转动。

由于定子线圈和转子之间的磁场差异，就会产生一个交流电势差。

这个电势差随着转子的旋转而变化，形成一种交流电。

为了使交流电能能够输送到汽车的电气系统中，汽车交流发电机通常配备了整流器。

整流器将交流电转换为直流电，以便供应电池充电、点火系统和其他电气设备运行所需的直流电能。

同时，汽车交流发电机还配备了电压调节器，用于稳定输出电压。

电压调节器根据电气系统的需求，调节发电机的励磁电流，以确保稳定的输出电压。

总而言之，汽车交流发电机通过电磁感应现象将机械能转化为交流电能，并通过整流器和电压调节器将电能稳定地供应给汽车的电气系统。

这样就保证了汽车的正常运行和各个电器设备的工作。

汽车发电机的结构汽车发电机是汽车电气系统中的重要组成部分，其主要功能是将发动机旋转机械能转化为电能，并为汽车电气设备供应电能。

因此，汽车发电机的结构必须具备高效、可靠、安全等特点，以确保汽车电气系统的稳定性和可靠性。

汽车发电机主要由转子、定子、整流器、调压器和电刷等部件组成。

转子是发电机的旋转部件，通常由铁芯和线圈组成，其内部采用永磁体或者线圈供电方式产生强磁场。

当发动机运转时，通过曲轴转动带动转子旋转，从而产生电磁感应作用，将机械能转化为电能。

定子是发电机的静止部件，其内部也包含铁芯和线圈，它固定在发电机的外壳上。

定子线圈由电机带电子板通电，形成一个磁场，磁场与转子的磁场相互作用，使定子产生旋转磁场，并感应出电流。

整流器的作用是将交流电转化为直流电供给汽车电气设备。

通常由多个整流管连接而成，将交流电变成一个差异性的直流电，以方便为汽车电气设备供电。

调压器则是发电机的控制部分，主要通过监测发电机的输出电压和电流来控制发电机的输出电压和电流。

在汽车电气设备系统中，稳定的电压和电流是非常重要的，因此调压器的作用可谓是至关重要的。

电刷是连接发电机定子和调压器的连接部件，其主要作用是使发电机产生电流。

电刷通电后，使发电机的直流输出，供给汽车电气设备使用。

总的来说，汽车发电机的结构是多个部分组成的，每个部分都发挥着关键的作用。

只有这些部分之间协同工作，才能保证汽车电气设备的稳定性和可靠性。

因此，尽管汽车发电机看起来很简单，但它的设计和制造都需要高度的技术和专业知识。

同时，在汽车的整个生命周期中，发电机的维护和保养也是非常重要的，只有做好这些工作，才能使汽车电气设备系统更加稳定、可靠，以确保安全行驶。
