低压电工基本操作接线图

低压实操题（一）万用表的正确使用前检查和准备表至少可以测量交流电压U～、直流电压U—、直流电流I—、电阻R。

有些表还可以测量交流电流I～、电感L、电容C、晶体管放大倍数hFE、电平db等。

2、用前检查(1)外观检查：表壳外观应完好无损；指针应能自由摆动无卡阻现象；转换开关应切换灵活，指示档位准确；接线端(或插孔)应完好；表笔及表笔线应完好（通过欧姆档测试）；如需测量电阻表内应有电池。

(2)零位调整（目的是为了减小基本误差）：将表位按规定位置放好，指针机械零点应准确，否则调至准确；测电阻前应进行欧姆调零（电器调零）以检查电池电压，电压偏低时应更换电池；3、测前准备：将表位按规定位置放好，黑表笔插入“一”插孔(或“*”插孔)红表笔插入“+”插孔(或相应插孔)交流电压的测量：表笔不分正负，分别接触被测的两端。

选档原则是：(1)已知被测电压范围时：选用大于被测值但又与之最接近的一档。

(2)不知被测电压范围时：可先置于交流电压最高档试测，然后确定是否降档测量(总之应使指针偏转角度尽可能地大)。

注意！有些表交流电压最低档有一条专刻度线（一般为10V）。

使用此档时，要在专用刻度线上读数。

有关电压的知识：测量相电压（单相插座）选250V挡，因为相电压是220V。

测量线电压（如三相电动机电源）选500V，因为线电压是380V。

直流电压的测量：红表笔接正极，黑表笔接负极(当不知被测电压极性时，可先置于直流电压最高档试测。

表针右偏，红表笔接触的是正极；否则相反)。

其选档原则为：(1)已知被测电压范围时：选用大于被测值但又与之最接近的一档。

(2)不知被测电压范围时：可先置于直流电压最高档试测，然后确定是否降档测量(总之应使指针偏转角度尽可能地大)。

交直流电压的测量方法：(1) 应与被测电路并联连接；(2) 测量直流时应分清极性；(3) 根据被测值选择合适档位，当被测值无法估计时，应选最大档；(4) 测量中防止触电、短路、及表笔脱落；(5) 指示数乘以倍率为被测值，指示数至少应在标尺1/2以上、最好在标度尺2/3以上；(6) 使用完毕应置于交流电压最大档或空档。

4) 多股铜芯线的分支连接 连接方法 （2）导线与针孔接线柱的连接 1) 导线与针孔式 接线柱的连接
图2.14 导线与针孔式接线柱的连接 法
图2.15 单股芯线羊眼圈弯
2) 线头与螺钉平压式接线桩的连接 连接方法 （3）铝芯导线的连接 连接方法
图2.16 多股芯线压接圈弯法
3．导线的焊接 这里讲的焊接指的是锡焊。
锡焊是利用受热熔化的焊锡对铜、铜合金、钢、镀 锌薄钢板等材料进行焊接的一种方法。锡焊接头具有 良好的导电性、一定的机械强度以及对焊锡加热熔化 后，可方便地拆卸等优点，所以在生产上应用较广。
（1） 电烙铁 电烙铁是用来焊接导线接头，电气元件接点或焊掉导线
接头和电气元件接点。电烙铁的工作原理是利用电流 通过发热体（电热丝）产生的热量熔化焊锡后进行焊 接。

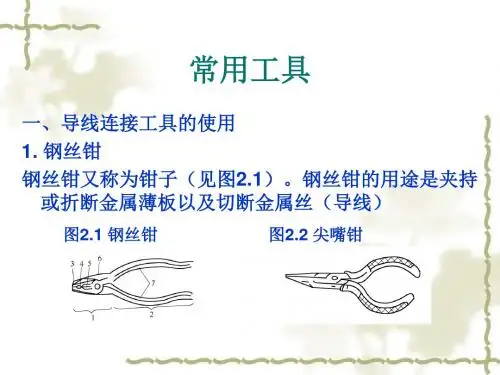

电工刀（见图2.3）适用于电工在装配维修 工作中割削导线绝缘外皮，以及割削木桩和割 断绳索等。
图2.3 电工刀
4. 螺丝刀
螺丝刀又称“起子”,螺钉旋具等。其头部 形状有一字形和十字形（见图2.4）两种。
图2.4（a） －字形
（b） ＋字形
5. 剥线钳 剥线钳用来剥削截面积6mm2以下塑料或
橡胶绝缘导线的绝缘层，由钳口和手柄两部分 组成。其外形如图2.5所示。
4．接头的绝缘层强度应与导线的绝缘强度一样。
四 线卡的使用
铝片线卡固定塑料护套线的操作步骤
1) 电烙铁加焊 。 2) 沾焊 。 3) 喷灯加焊 这种方法适合较大尺寸母材的焊接。
（5）锡焊注意事项 1) 电烙铁在使用中一般用松香做为焊剂，特别是电
线接头、电子元器件的焊接，一定要用松香做焊剂，严 禁用盐酸等带有腐蚀性焊锡膏焊接，以免腐蚀印刷电路 板或短路电气线路。

主讲人：XXX
时间：20XX.XX
目录
01 电力基础知识
02
低压电器设备操作与维护
03
电路图设计和电气CAD应用
04
电气控制回路和自动化技术
05
电能质量和电能管理
06
安全操作和事故处理
01
电流、电压和电阻
电流的定义和特性
电流是电荷在单位时间内通过导 体的数量
电流的方向由正电荷流向负电荷 电流的单位是安培(A)
电动机和传动装置
电动机是将电能转换为机械能的设备，广泛应用于工业生产中。 传动装置用于将电动机的旋转运动传递到机械设备上，实现不同功能的工作。 电动机按照不同的工作原理和结构可以分为直流电动机和交流电动机。 传动装置可以采用齿轮传动、皮带传动、链条传动等形式。
发电机和变压器
发电机是将机械能转换为电能的设备，用于供电系统的电能产生。 变压器用于将电能从一个电压等级变换到另一个电压等级，方便在输电过程中 减小电能损耗和实现不同用电设备的需求。
自动化控制系统的组成和原理
自自动动化化控控制制系系统统由 的传 原感 理器 是、 根执 据行 传器 感、 器控 采制 集器 到和 的控 信制 息策 来2 略 控等 制组执成行。器，实现对被控对象的控制。
工业控制系统的应用和优化
工工业业控控制制系系统统广的泛 优应 化用 主于 要工包业括生控产制过策程略中的，改可进以、提系高统2 生参产数效的率优和化质和量设。备的升级等方面。
03
安全措施和事故防范措施
确保工作现场周围的环境安全，清除安 全隐患 配备必要的防护装备和工具，以保护作 业人员的安全 建立应急预案和安全管理机制，加强事 故防范意识
电气事故的处理和应急响应
电气事故的原因和类型

并备有盛装 甲烷，并充 压缩空气的 填压缩氮。 小钢瓶。
表1-1 常用电气灭火器主要性能
种类
二氧化碳灭火器
干粉灭火器
“1211”灭火器
用途
不导电。可扑救电气、精 不导电。可扑救电气、 不导电。可扑救
密仪器、油类、酸类火灾。石油（产品）、油漆、 电气、油类、化
不能用于钾、钠、镁、铝 有机溶剂、天然气等 工化纤原料等初
2．口对口人工呼吸法 只对停止呼吸的触电者使用。操作步骤如下:
(1) 先使触电者仰卧,解开衣领、围巾、紧身衣服等,除 去口腔中的粘液、血液、食物、假牙等杂物。
(2) 将触电者头部尽量后仰,鼻孔朝天,颈部伸直。救护 人一只手捏紧触电者的鼻孔,另一只手掰开触电者的嘴 巴。救护人深吸气后,紧贴着触电者的嘴巴大口吹气,使 其胸部膨胀;之后救护人换气,放松触电者的嘴鼻,使其 自动呼气。如此反复进行,吹气2秒,放松3秒,大约5秒钟 一个循环。
２．触电的预防
(1)直接触电的预防①源自绝缘措施良好的绝缘是保证电气设备和线路正常运行的必要 条件。
例如:新装或大修后的低压设备和线路,绝缘电阻不应低 于0.5MΩ;高压线路和设备的绝缘电阻不低于每伏 1000MΩ。 ② 屏护措施
凡是金属材料制作的屏护装置,应妥善接地或接零。
③ 间距措施
在带电体与地面间、带电体与其它设备间、应保持 一定的安全间距。间距大小取决于电压的高低、设备 类型、安装方式等因素。
① 触电者神智尚清醒,但感觉头晕、心悸、 出冷汗、恶心、呕吐等,应让其静卧休息,减轻 心脏负担。
② 触电者神智有时清醒,有时昏迷。应静卧休 息,并请医生救治。
③ 触电者无知觉,有呼吸、心跳。在请医生的 同时,应施行人工呼吸。
④ 触电者呼吸停止,但心跳尚存,应施行人工呼 吸;如心跳停止,呼吸尚存,应采取胸外心脏挤压 法;如呼吸、心跳均停止,则须同时采用人工呼 吸法和胸外心脏挤压法进行抢救。
