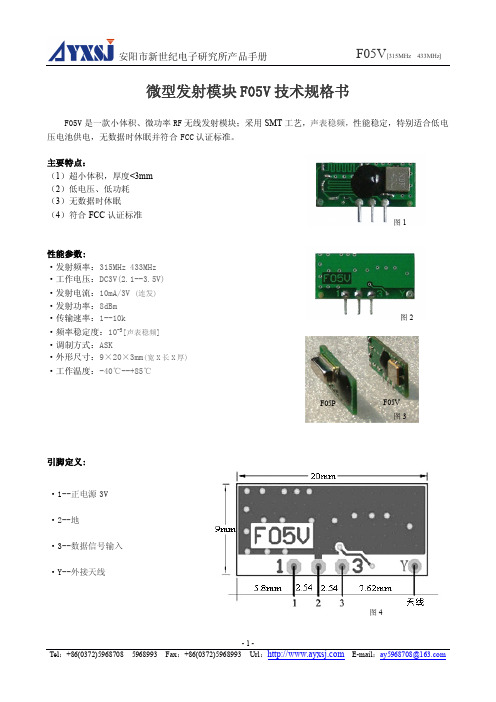

微功率无线模块技术条件书

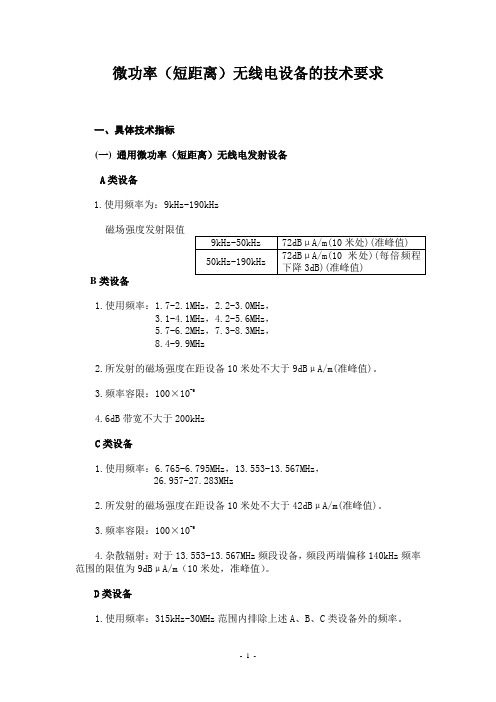

微功率（短距离）无线电设备的技术要求一、具体技术指标(一) 通用微功率（短距离）无线电发射设备A类设备1.使用频率为：9kHz-190kHz磁场强度发射限值B类设备1.使用频率：1.7-2.1MHz，2.2-3.0MHz，3.1-4.1MHz，4.2-5.6MHz，5.7-6.2MHz，7.3-8.3MHz，8.4-9.9MHz2.所发射的磁场强度在距设备10米处不大于9dBμA/m(准峰值)。

3.频率容限：100×10-64.6dB带宽不大于200kHzC类设备1.使用频率：6.765-6.795MHz，13.553-13.567MHz，26.957-27.283MHz2.所发射的磁场强度在距设备10米处不大于42dBμA/m(准峰值)。

3.频率容限：100×10-64.杂散辐射：对于13.553-13.567MHz频段设备，频段两端偏移140kHz频率围的限值为9dBμA/m（10米处，准峰值）。

D类设备1.使用频率：315kHz-30MHz围排除上述A、B、C类设备外的频率。

2.所发射的磁场强度在距设备10米处：对于315kHz-1MHz：不大于-5dBμA/m(准峰值)；1MHz-30MHz：不大于-15 dBμA/m(准峰值)。

E类设备1.使用频率：40.66-40.70MHz2.发射功率限值：10mW(e.r.p)3.频率容限：100×10-6F类设备本类设备是指工作于2400－2483.5MHz频段，除数字无绳、蓝牙设备和无线局域网设备以外的其它短距离无线电设备。

1.使用频率:2400-2483.50MHz2.发射功率限值：10mW(e.i.r.p)3.频率容限：75kHzG类设备1.使用频率：24.00-24.25GHz2.发射功率限值:不大于20mW(e.i.r.p)（二）通用无线遥控设备不得用于无线控制玩具；若使用频率与当地声音、电视广播电台频率相同时，不得在当地使用；若对当地声音、电视广播接收产生干扰时，应立即停止使用，待消除干扰或调整到无干扰频率后方可重新使用。

Dimensions: [mm]26070562910112607056291011Cautions and Warnings:The following conditions apply to all goods within the product series of wireless connectivity of Würth Elektronik eiSos GmbH & Co. KG:General:•This electronic component is designed and developed with the intention for use in general electronic equipment.•Würth Elektronik must be asked for written approval (following the PPAP procedure) before incorporating the components into any equipment in fields such as military, aerospace, aviation, nuclear control, submarine, transportation (automotive control, train control, ship control), transportation signal, disaster prevention, medical, public information network, etc. where higher safety and reliability are especially required and/or if there is the possibility of direct damage or human injury.•Electronic components that will be used in safety-critical or high-reliability applications, should be pre-evaluated by the customer.•The component is designed and manufactured to be used within the datasheet specified values. If the usage and operation conditions specified in the datasheet are not met, the wire insulation may be damaged or dissolved.•Do not drop or impact the components, the component may be damaged.•Würth Elektronik products are qualified according to international standards, which are listed in each product reliability report. Würth Elektronik does not guarantee any customer qualified product characteristics beyond Würth Elektroniks’ specifications, for its validity and sustainability over time.•The customer is responsible for the functionality of their own products. All technical specifications for standard products also apply to customer specific products.Product specific:Soldering:•The solder profile must comply with the technical product specifications. All other profiles will void the warranty.•All other soldering methods are at the customer’s own risk.Cleaning and Washing:•Washing agents used during the production to clean the customer application might damage or change the characteristics of the component. Washing agents may have a negative effect on the long-term functionality of the product.•Using a brush during the cleaning process could break the module. Therefore, we do not recommend using a brush during the PCB cleaning process.Potting and Coating:•If the product is potted in the costumer application, the potting material might shrink or expand during and after hardening. Shrinking could lead to an incomplete seal, allowing contaminants into the component. Expansion could damage the components. We recommenda manual inspection after potting to avoid these effects.•Conformal coating may affect the product performance.Storage Conditions:• A storage of Würth Electronik products for longer than 12 months is not recommended. Within other effects, the terminals may suffer degradation, resulting in bad solderability. Therefore, all products shall be used within the period of 12 months based on the day of shipment.•Do not expose the components to direct sunlight.•The storage conditions in the original packaging are defined according to DIN EN 61760-2.•If there is a moisture sensitive component, the storage condition in the original packaging is defined according to IPC/JEDEC-J-STD-033. It is also recommended to return the component to the original moisture proof bag and reseal the moisture proof bag again.•ESD prevention methods need to be followed for manual handling and processing by machinery.Handling:•Violation of the technical product specifications such as exceeding the nominal rated current, will void the warranty.•Violation of the technical product specifications such as but not limited to exceeding the absolute maximum ratings will void the conformance to regulatory requirements.•The Edge castellation is designed and made for prototyping, i.e. hand soldering purposes only.•Non-antenna modules must be equipped with a proper antenna having specific characteristics.•The applicable country regulations and specific environmental regulations must be observed.•Do not disassemble the product. Evidence of tampering will void the warranty.These cautions and warnings comply with the state of the scientific and technical knowledge and are believed to be accurate and reliable. However, no responsibility is assumed for inaccuracies or incompleteness.All topics are described in a more detailed manner in the manual for each product.Würth Elektronik eiSos GmbH & Co. KGEMC & Inductive SolutionsMax-Eyth-Str. 174638 WaldenburgGermanyCHECKED REVISION DATE (YYYY-MM-DD)GENERAL TOLERANCE PROJECTIONMETHODGE001.0242019-07-18DIN ISO 2768-1mDESCRIPTIONWIRL-PRO9 Radio module 915MHzlow power ORDER CODE2607056291011BUSINESS UNIT STATUS PAGEImportant NotesThe following conditions apply to all goods within the product range of Würth Elektronik eiSos GmbH & Co. KG:1. General Customer ResponsibilitySome goods within the product range of Würth Elektronik eiSos GmbH & Co. KG contain statements regarding general suitability for certain application areas. These statements about suitability are based on our knowledge and experience of typical requirements concerning the areas, serve as general guidance and cannot be estimated as binding statements about the suitability for a customer application. The responsibility for the applicability and use in a particular customer design is always solely within the authority of the customer. Due to this fact it is up to the customer to evaluate, where appropriate to investigate and decide whether the device with the specific product characteristics described in the product specification is valid and suitable for the respective customer application or not.2. Customer Responsibility related to Specific, in particular Safety-Relevant ApplicationsIt has to be clearly pointed out that the possibility of a malfunction of electronic components or failure before the end of the usual lifetime cannot be completely eliminated in the current state of the art, even if the products are operated within the range of the specifications.In certain customer applications requiring a very high level of safety and especially in customer applications in which the malfunction or failure of an electronic component could endanger human life or health it must be ensured by most advanced technological aid of suitable design of the customer application that no injury or damage is caused to third parties in the event of malfunction or failure of an electronic component. Therefore, customer is cautioned to verify that data sheets are current before placing orders. The current data sheets can be downloaded at .3. Best Care and AttentionAny product-specific notes, cautions and warnings must be strictly observed. Any disregard will result in the loss of warranty.4. Customer Support for Product SpecificationsSome products within the product range may contain substances which are subject to restrictions in certain jurisdictions in order to serve specific technical requirements. Necessary information is available on request. In this case the field sales engineer or the internal sales person in charge should be contacted who will be happy to support in this matter.5. Product R&DDue to constant product improvement product specifications may change from time to time. As a standard reporting procedure of the Product Change Notification (PCN) according to the JEDEC-Standard inform about minor and major changes. In case of further queries regarding the PCN, the field sales engineer or the internal sales person in charge should be contacted. The basic responsibility of the customer as per Section 1 and 2 remains unaffected.6. Product Life CycleDue to technical progress and economical evaluation we also reserve the right to discontinue production and delivery of products. As a standard reporting procedure of the Product Termination Notification (PTN) according to the JEDEC-Standard we will inform at an early stage about inevitable product discontinuance. According to this we cannot guarantee that all products within our product range will always be available. Therefore it needs to be verified with the field sales engineer or the internal sales person in charge about the current product availability expectancy before or when the product for application design-in disposal is considered. The approach named above does not apply in the case of individual agreements deviating from the foregoing for customer-specific products.7. Property RightsAll the rights for contractual products produced by Würth Elektronik eiSos GmbH & Co. KG on the basis of ideas, development contracts as well as models or templates that are subject to copyright, patent or commercial protection supplied to the customer will remain with Würth Elektronik eiSos GmbH & Co. KG. Würth Elektronik eiSos GmbH & Co. KG does not warrant or represent that any license, either expressed or implied, is granted under any patent right, copyright, mask work right, or other intellectual property right relating to any combination, application, or process in which Würth Elektronik eiSos GmbH & Co. KG components or services are used.8. General Terms and ConditionsUnless otherwise agreed in individual contracts, all orders are subject to the current version of the “General Terms and Conditions of Würth Elektronik eiSos Group”, last version available at .Würth Elektronik eiSos GmbH & Co. KGEMC & Inductive SolutionsMax-Eyth-Str. 174638 WaldenburgGermanyCHECKED REVISION DATE (YYYY-MM-DD)GENERAL TOLERANCE PROJECTIONMETHODGE001.0242019-07-18DIN ISO 2768-1mDESCRIPTIONWIRL-PRO9 Radio module 915MHzlow power ORDER CODE2607056291011BUSINESS UNIT STATUS PAGE。

微功率（短距离）无线电设备的技术要求一、具体技术指标(一) 通用微功率（短距离）无线电发射设备A类设备1.使用频率为：9kHz-190kHz磁场强度发射限值B类设备1.使用频率：1.7-2.1MHz，2.2-3.0MHz，3.1-4.1MHz，4.2-5.6MHz，5.7-6.2MHz，7.3-8.3MHz，8.4-9.9MHz2.所发射的磁场强度在距设备10米处不大于9dBμA/m(准峰值)。

3.频率容限：100×10-64.6dB带宽不大于200kHzC类设备1.使用频率：6.765-6.795MHz，13.553-13.567MHz，26.957-27.283MHz2.所发射的磁场强度在距设备10米处不大于42dBμA/m(准峰值)。

3.频率容限：100×10-64.杂散辐射：对于13.553-13.567MHz频段设备，频段两端偏移140kHz频率范围的限值为9dBμA/m（10米处，准峰值）。

D类设备1.使用频率：315kHz-30MHz范围内排除上述A、B、C类设备外的频率。

2.所发射的磁场强度在距设备10米处：对于315kHz-1MHz：不大于-5dBμA/m(准峰值)；1MHz-30MHz：不大于-15 dBμA/m(准峰值)。

E类设备1.使用频率：40.66-40.70MHz2.发射功率限值：10mW(e.r.p)3.频率容限：100×10-6F类设备本类设备是指工作于2400－2483.5MHz频段，除数字无绳电话、蓝牙设备和无线局域网设备以外的其它短距离无线电设备。

1.使用频率:2400-2483.50MHz2.发射功率限值：10mW(e.i.r.p)3.频率容限：75kHzG类设备1.使用频率：24.00-24.25GHz2.发射功率限值:不大于20mW(e.i.r.p)（二）通用无线遥控设备不得用于无线控制玩具；若使用频率与当地声音、电视广播电台频率相同时，不得在当地使用；若对当地声音、电视广播接收产生干扰时，应立即停止使用，待消除干扰或调整到无干扰频率后方可重新使用。

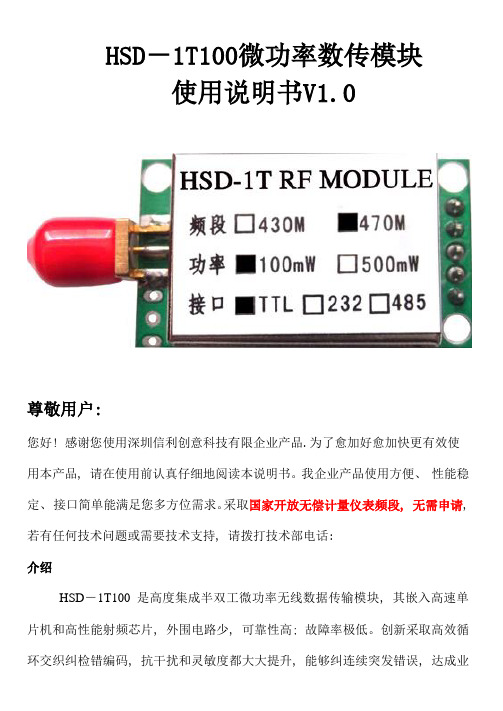

HSD－1T100微功率数传模块使用说明书V1.0尊敬用户:您好! 感谢您使用深圳信利创意科技有限企业产品.为了愈加好愈加快更有效使用本产品, 请在使用前认真仔细地阅读本说明书。

我企业产品使用方便、性能稳定、接口简单能满足您多方位需求。

采取国家开放无偿计量仪表频段, 无需申请, 若有任何技术问题或需要技术支持, 请拨打技术部电话:介绍HSD－1T100是高度集成半双工微功率无线数据传输模块, 其嵌入高速单片机和高性能射频芯片, 外围电路少, 可靠性高; 故障率极低。

创新采取高效循环交织纠检错编码, 抗干扰和灵敏度都大大提升, 能够纠连续突发错误, 达成业内领先水平。

它有以下优点:·工业产品标准设计,高可靠性, 高稳定性·工作频率采取国际上通用ISM数传频率·工作频段宽, 430MHz~490MHz用户可自设置·内置看门狗, 克服CPU死机现象·标准RS-232, RS-485, TTL接口电平方法, 接口灵活可定制·多信道选择,含有68个信道可供使用, 能满足多信道工作特殊场所·标准DIP插脚间距, 体积小, 更适合嵌入式应用·发射功率100mW(20dBm),1dBm~20dBm用户可调·微功率发射,具收发状态指示·高效循环交织纠错编码·灵活软件编程选项设置一、HSD－1T100微功率无线数传模块技术指标调制方法: GFSK编码方法: 高效前向纠错编码工作频段: 430MHz~490MHz,430MHz/470MHz分段可设置数据格式: 8N1(无校验)、 8E1(偶校验）、 8O1(奇校验）发射功率: 100mW(20dBm),1dBm到20dBm可调灵敏度: -122dBm@ 1200bps传输速率: 1200、 2400、 4800、 9600、 19200、 38400、 57600、 76800 电源: TTL: DC +3.6V～+8V或+2.8V～+3.3V(订购时需指明);RS485/RS485: DC +4.5V～+5.5V接口方法: TTL、 RS232、 RS485可选尺寸: 37.6mm*21.6mm*6.0mm（不含天线头）发射电流: <80mA接收电流: <27mA信道数: 68工作温度: -30℃～75℃工作湿度: 10%～90%相对湿度, 无冷凝通讯距离: 空旷可靠通讯距离≥1500m(1200bps)二、HSD－1T100微功率无线数传模块使用方法1.电源HSD－1T100使用直流电源供电。

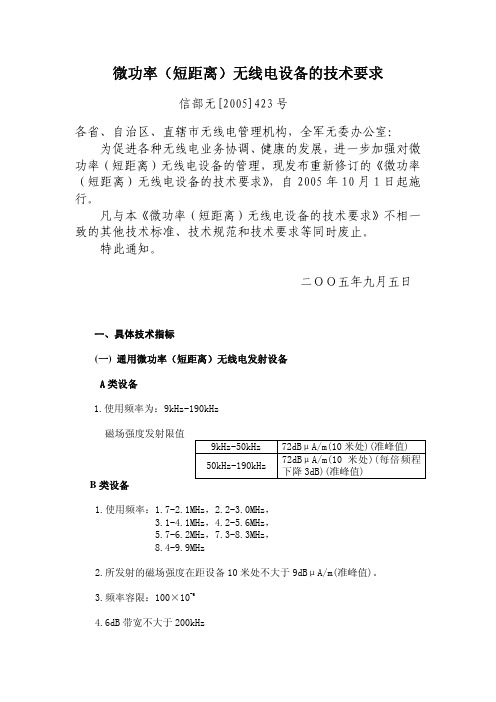

微功率（短距离）无线电设备的技术要求信部无[2005]423号各省、自治区、直辖市无线电管理机构，全军无委办公室： 为促进各种无线电业务协调、健康的发展，进一步加强对微功率（短距离）无线电设备的管理，现发布重新修订的《微功率（短距离）无线电设备的技术要求》，自2005年10月1日起施行。

凡与本《微功率（短距离）无线电设备的技术要求》不相一致的其他技术标准、技术规范和技术要求等同时废止。

特此通知。

二ОО五年九月五日一、具体技术指标(一) 通用微功率（短距离）无线电发射设备A类设备1.使用频率为：9kHz-190kHz磁场强度发射限值9kHz-50kHz 72dBμA/m(10米处)(准峰值)50kHz-190kHz 72dBμA/m(10米处)(每倍频程下降3dB)(准峰值)B类设备1.使用频率：1.7-2.1MHz，2.2-3.0MHz，3.1-4.1MHz，4.2-5.6MHz，5.7-6.2MHz，7.3-8.3MHz，8.4-9.9MHz2.所发射的磁场强度在距设备10米处不大于9dBμA/m(准峰值)。

3.频率容限：100×10-64.6dB带宽不大于200kHzC类设备1.使用频率：6.765-6.795MHz，13.553-13.567MHz，26.957-27.283MHz2.所发射的磁场强度在距设备10米处不大于42dBμA/m(准峰值)。

3.频率容限：100×10-64.杂散辐射：对于13.553-13.567MHz频段设备，频段两端偏移140kHz频率范围的限值为9dBμA/m（10米处，准峰值）。

D类设备1.使用频率：315kHz-30MHz范围内排除上述A、B、C类设备外的频率。

2.所发射的磁场强度在距设备10米处：对于315kHz-1MHz：不大于-5dBμA/m(准峰值)；1MHz-30MHz：不大于-15 dBμA/m(准峰值)。

E类设备1.使用频率：40.66-40.70MHz2.发射功率限值：10mW(e.r.p)3.频率容限：100×10-6F类设备本类设备是指工作于2400－2483.5MHz频段，除数字无绳电话、蓝牙设备和无线局域网设备以外的其它短距离无线电设备。

微功率扩频无线模块YL-800IU使用手册---无线扩频跳频远距离空中唤醒---版本号：V2.3深圳捷迅易联科技有限公司电话：*************传真：*************邮箱：********************网站：地址：深圳市南山区科技园中区科智西路1号科苑西工业区南23栋6楼目录一、产品概述 (3)二、产品特点 (3)三、应用领域 (3)四、技术参数： (4)五、功率消耗 (4)六、应用电路 (4)七、参数配置 (5)（一）模块和电脑连接方法 (5)（二）上位机软件界面 (5)（三）用上位机软件修改参数 (5)（四）参数功能一览表 (7)（五）参数详解 (7)八、工作模式 (9)（一）全速模式 (9)（二）低电流模式 (9)（三）休眠模式 (10)九、AT命令介绍 (10)（一）AT命令结构说明 (10)（二）AT命令详细 (10)（三）AT命令数据详细 (12)十一、无线升级 (12)十、组网应用 (14)十一、天线选择 (14)十二、使用须知 (15)1）数据延迟 (15)2）流量控制 (15)3）差错控制 (15)十三、注意事项 (15)十四、故障排除 (16)一、产品概述YL-800IU是一款高性能、低功耗、远距离的微功率射频无线数据收发模块，内部自动扩频计算和前导CRC纠错处理，不改变用户的任何数据和协议，采用半双工透明传输机制，实现无线代替的功能。

模块的射频芯片基于扩频跳频技术，在稳定性、抗干扰能力以及接收灵敏度上都超越现有的GFSK模块。

配置STM低功耗高速处理器，数据处理能力、运算速度均有所提高。

用户可以通过我司配置的上位机软件根据实际需求灵活配置模块的工作频率、串口速率、扩频因子、工作模式和扩频带宽等参数，操作简单，使用方便。

二、产品特点基于LoRa TM扩频调制技术。

半双工通讯，串口数据透明传输。

420~450MHz免申请频段，其他频段可定制。

生产免调试，USB直接供电，无需外接电源。

主要特性：�智能识别编码芯片，可以学习EV1527、SC2260编码芯片遥控器。

�智能适应发射端振荡电阻范围，通用性强,使用更方便。

�良好的本振辐射抑制能力，多个接收不会互相干扰，不影响接收距离。

�支持互锁（H4）工作模式，兼容大多数遥控器码宽0.8-2.0。

点动--互锁模式转换，操作非常方便。

自锁--点动�通过一个TV端口就可以实现对码及自锁�支持4路输出，模块自带对码指示灯，操作直观方便。

�解码芯片内置EEPROM,支持最多12组遥控器记忆。

�芯片工作电压范围宽，启动速度快，性能稳定。

�模块体积小，低功耗，平均待机电流：60微安。

技术参数�工作电压：2.1-5V（推荐3V)�工作频率：315MHz/433.92MHz�接收电流：6.2毫安/3V�休眠电流：2微安/3V�平均待机电流：60微安�调制方式：ASK/OOK�接收灵敏度：-112dBm�数据速率：5kpbs�每个IO口的输出驱动能力：≤20mA�工作温度范围：-20-70℃(常温晶振）应用领域无线遥控开关、无线防盗报警、无线遥控门锁、无线门铃、无线遥控电池供电产品。

模块尺寸及引脚功能图测试电路图对码流程：对码流程：接收上电，按住接收模块对码按键不松手，直到模块右上角对码指示灯快闪2次立即松手，立即按住遥控器任意按键，对码指示灯快闪2次，对码成功，即可松开遥控器按键。

对码时间控制在6秒之内完成，如果操作失误，把接收模块断电再上电重新对码。

需要配套几个遥控器，都需要按此流程对码。

最多可以配套12个遥控器的地址。

如果对码后不能正常遥控，请先检查电源及确认遥控器按键码值，请咨询遥控器供货商。

对码成功后，一直按住学习码按键（功能键），接收对码指示灯快闪2下（此时不要松手），接着再闪动1次后松手是（互锁存）、闪2次松手是（自锁）、闪3次松手是（点动）、闪4次松手回到（互锁存），如果不松手，再快闪2次就删除所有遥控器地址，需要重新对码。

工作模式工作模式说明说明说明：：自锁；按一次遥控器A 键松开，接收对应端口输出高电平锁存，再按一次A 键，接收对应端口输出0电平锁存。

《微功率（短距离）无线电设备的技术要求》信部无〔2005〕423号各省、自治区、直辖市无线电管理机构，全军无委办公室：为促进各种无线电业务协调、健康地发展，进一步加强对微功率（短距离）无线电设备的管理，现发布重新修订的《微功率（短距离）无线电设备的技术要求》，自2005年10月1日起施行。

凡与本《微功率（短距离）无线电设备的技术要求》不相一致的其它技术标准、技术规范和技术要求等同时废止。

特此通知。

二○○五年九月五日微功率（短距离）无线电设备的技术要求一、具体技术指标(一) 通用微功率（短距离）无线电发射设备A类设备1.使用频率为：9kHz-190kHz磁场强度发射限值9kHz-50kHz 72dBμA/m(10米处)(准峰值)50kHz-190kHz 72dBμA/m(10米处)(每倍频程下降3dB)(准峰值)B类设备1.使用频率：1.7-2.1MHz，2.2-3.0MHz，3.1-4.1MHz，4.2-5.6MHz，5.7-6.2MHz，7.3-8.3MHz，8.4-9.9MHz2.所发射的磁场强度在距设备10米处不大于9dBμA/m(准峰值)。

3.频率容限：100×10-64.6dB带宽不大于200kHzC类设备1.使用频率：6.765-6.795MHz，13.553-13.567MHz，26.957-27.283MHz2.所发射的磁场强度在距设备10米处不大于42dBμA/m(准峰值)。

3.频率容限：100×10-64.杂散辐射：对于13.553-13.567MHz频段设备，频段两端偏移140kHz频率范围的限值为9dBμA/m（10米处，准峰值）。

D类设备1.使用频率：315kHz-30MHz范围内排除上述A、B、C类设备外的频率。

2.所发射的磁场强度在距设备10米处：对于315kHz-1MHz：不大于-5dBμA/m(准峰值)；1MHz-30MHz：不大于-15 dBμA/m(准峰值)。
