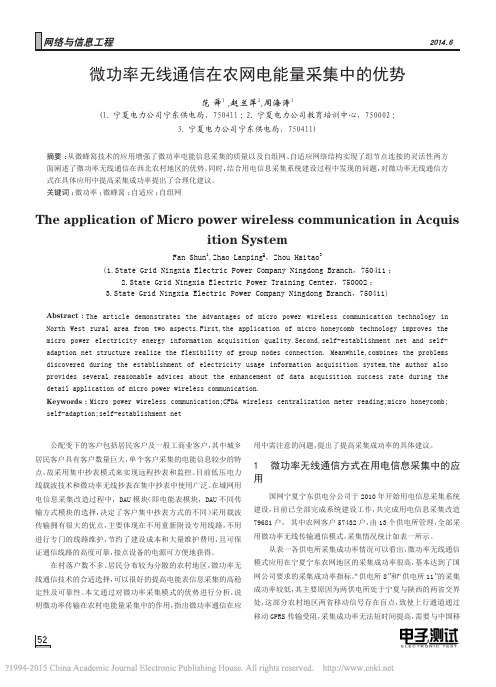

微功率无线通信在农网电能量采集中的优势范 舜1 ,赵兰萍2,周海涛3(1.宁夏电力公司宁东供电局，750411；2.宁夏电力公司教育培训中心，750002；3.宁夏电力公司宁东供电局，750411)摘要：从微蜂窝技术的应用增强了微功率电能信息采集的质量以及自组网、自适应网络结构实现了组节点连接的灵活性两方面阐述了微功率无线通信在西北农村地区的优势。

同时，结合用电信息采集系统建设过程中发现的问题，对微功率无线通信方式在具体应用中提高采集成功率提出了合理化建议。

关键词：微功率；微蜂窝；自适应；自组网The application of Micro power wireless communication in Acquisition SystemFan Shun1,Zhao Lanping2，Zhou Haitao3(1.State Grid Ningxia Electric Power Company Ningdong Branch，750411；2.State Grid Ningxia Electric Power Training Center，750002；3.State Grid Ningxia Electric Power Company Ningdong Branch，750411)Abstract：The article demonstrates the advantages of micro power wireless communication technology in North West rural area from two aspects.First,the application of micro honeycomb technology improves the micro power electricity energy information acquisition quality.Second,self-establishment net and self-adaption net structure realize the flexibility of group nodes connection. Meanwhile,combines the problems discovered during the establishment of electricity usage information acquisition system,the author also provides several reasonable advices about the enhancement of data acquisition success rate during the detail application of micro power wireless communication.Keywords：Micro power wireless communication;CFDA wireless centralization meter reading;micro honeycomb;self-adaption;self-establishment net公配变下的客户包括居民客户及一般工商业客户，其中城乡居民客户具有客户数量巨大，单个客户采集的电能信息较少的特点，故采用集中抄表模式来实现远程抄表和监控。

单相费控电能表微功率无线通信的补充技术要求广西电网有限责任公司2015.08目录1. 范围 (1)2. 规范性引用文件 (1)3.技术要求 (1)3.1. 规格要求 (1)3.2. 机械和结构要求 (1)3.3. 微功率无线通信 (1)3.3.1. 微功率无线通信参数 (1)3.3.1.1. 无线通信工作频段 (1)3.3.1.2. 微功率无线通信方案 (1)3.3.1.3. 频道组划分 (2)3.3.1.4. 微功率无线通信协议 (2)3.4. 功率消耗 (2)4.其他要求 (2)附录A （规范性附录）电能表规格对照表 (4)附录B （资料性附录）事件判断设定值范围及其默认设定值 (5)附录C （规范性附录）外置通信模块尺寸图 (6)附录D （规范性附录）外置通信模块结构要求 (9)单相费控电能表微功率无线通信的补充技术要求1.范围本补充要求适用于广西电网有限责任公司微功率无线通信2 级单相费控电能表（以下简称“电能表”）的招标工作。

本补充要求仅对 2 级单相费控电能表微功率无线通信提出规范要求。

凡本标准中未述及，但在有关国家、电力行业或IEC、中国南方电网有限责任公司等标准中做了规定的条文，应按相应标准执行。

2.规范性引用文件Q/CSG1209003-2015 中国南方电网有限责任公司单相电子式费控电能表技术规范Q/CSG 1209005-2015 中国南方电网公司费控电能表信息交换安全认证技术要求JJG 1099—2014 预付费交流电能表DL/T 614—2007 多功能电能表DL/T 645—2007 多功能电能表通信协议及其备案文件DL/T 698.44- 2014 电能信息采集与管理系统第4-4部分：微功率无线通信协议3.技术要求3.1.规格要求准确度等级：有功 2 级参比电压：220V参比电流：5(80)A参比频率：50Hz3.2.机械和结构要求采用微功率无线通信模块化结构，具体要求见《中国南方电网有限责任公司单相电子式费控电能表技术规范》（Q/CSG1209003-2015）附录H单相费控电能表外观尺寸图。

DDZY71-Z/DDZY71-J型单相费控智能电能表使用说明书江苏林洋能源股份有限公司Jiangsu Linyang Energy Co.,Ltd.1简介1.1概述DDZY71-Z/DDZY71-J系列单相费控智能电能表用于计量额定频率为50Hz的交流单相有功电能。

产品采用GB/T 17215.321-2021《电测量设备特殊要求第21部分：静止式有功电能表（A级、B级、C级、D级和E级）》和 GB/T 15284-2002《多费率电能表特殊要求》及2020标准《单相智能电能表技术规范》等国家标准和行业标准。

通信规约符合DL/T698.45标准。

1.2主要特点1.2.1采用高质量、高精度、高灵敏、高稳定、宽量程、低功耗专用计量芯片。

1.2.2电压采样回路采用电阻分压方式。

1.2.3电流采样回路采用高质量、高精度、高稳定、宽量程的锰铜分流器或互感器。

1.2.4显示采用具有宽视角、高对比度、防紫外线，性能可靠的LCD显示器。

1.2.5 应用数字处理技术及SMT工艺。

1.2.6结构牢固，阻燃、抗老化、密封性能好。

表壳结构尺寸统一简洁、美观精致、安装方便。

1.3规格型号1.3.1 标称电压U nom：220V1.3.2 准确度等级：A级1.3.3 标准参比频率：50Hz注：型号、规格、常数等信息请以铭牌为准。

1.4技术指标1.5图1：基本工作原理框图2外形尺寸及安装2.1外形尺寸及安装尺寸图2：外形及安装尺寸外形尺寸：160×112×71(mm)安装尺寸：140(150)×100(mm)2.2接线图图3：直接接入式注意：接线时应按小盖上的接线图正确接线。

接线端钮盒的引入线建议使用铜线或铜接头，端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。

2.3脉冲输出端口示意图图4：脉冲输出端口示意图2.4安装环境电能表应安装在室内或室外具有防雨能力的表箱内，表箱应放在坚固耐火的墙上，建议安装高度离地面1.8米左右。

南网单相电子式费控电能表技术规范书宣贯会广东电网有限责任公司电力科学研究院2016年12月适用于中国南方电网有限责任公司2级单相电子式费控电能表的招标、验收、质量监督等工作。

注：本技术规范书发布后实施。

电能表送样检测、招标技术规范、到货检测等均采用本技术规范书。

–增加开关内置电能表规格序号单相电子式费控电能表种类名称电流规格电压规格12级单相电子式费控电能表（开关外置）5（80）A220V 22级单相电子式费控电能表（开关内置）5（60）A220V 32级单相电子式费控电能表（通信模块‐开关外置）5（80）A220V 42级单相电子式费控电能表（通信模块‐开关内置）5（60）A220V 52级单相电子式费控电能表（CPU卡‐开关外置）5（80）A220V 62级单相电子式费控电能表（CPU‐开关内置）5（60）A220V 级单相电子式费控电能表卡开关内置72级单相电子式费控电能表（通信模块‐CPU卡‐开关外置）5（80）A220V 82级单相电子式费控电能表（通信模块‐CPU卡‐开关内置）5（60）A220V–临界电压当电压达到参比电压的60%时，电能表能够启动工作。

电能表工作电压大于70%Un时，应能正常计量，实现通讯、背光点亮及拉合闸处理等功能。

–正常工作电压电能表正常工作电压范围：70%Un -120%Un。

–内置要求内置负荷开关最大额定断开电流应大于等于80A，负荷开关等技术要求符合IEC 62055—31:2005，负荷开关类型选择Uc2。

采用内置负荷开关的电能表进行开关操作时应有相应的硬件或软件的消弧措施。

在通、断Imax电流的条件下，负荷开关在电能表电压线路施加参比电压电的寿命不应小于6000次。

在电能表电压线路施加参比电压，电流线路通过1.2Imax的条件下，进行10次开关通断试验；试验后，电能表应能正常工作。

当在电能表电压线路上施加70％％～120％的参比电压时，负荷开关应能正常工作。

单相感应式电能表的通信接口与远程抄表技术单相感应式电能表是一种常用于家庭和商业场所的电能量测量设备。

为了提高电能的测量准确性和便捷性，近年来，电能表的通信接口和远程抄表技术得到了广泛的关注和应用。

本文将详细介绍单相感应式电能表的通信接口和远程抄表技术。

一、通信接口通信接口是单相感应式电能表与外部设备进行数据交互的桥梁。

通过通信接口，电能表可以实现与智能电网系统、能源管理系统等设备的连接，实现数据传输和控制。

1. RS-485通信接口RS-485是一种串行通信接口标准，具有高速传输、抗干扰能力强和可靠性高等特点。

单相感应式电能表通常配备有RS-485通信接口，通过该接口可以与主机或上位机进行数据交换。

RS-485通信接口采用差分传输方式，提供多节点通信能力，适用于需要长距离通信和多设备连接的场景。

2. 光纤通信接口光纤通信接口是一种高速、抗干扰能力强的通信接口。

使用光纤进行数据传输可以提高数据传输距离和速率，同时能够抵抗电磁干扰。

单相感应式电能表配备光纤通信接口可以实现更稳定可靠的数据传输，适用于高要求的环境和场景。

3. 无线通信接口随着物联网技术的发展，无线通信接口在单相感应式电能表中得到了广泛应用。

常见的无线通信接口包括蓝牙、Wi-Fi和NB-IoT等。

无线通信接口可以实现电能表与智能手机、无线路由器等设备的连接，方便用户实时监测电能使用情况，实现远程控制和管理。

二、远程抄表技术远程抄表技术通过通信接口实现电能数据的远程采集和传输，省去了传统手工抄表的繁琐过程，同时提高了数据的准确性和时效性。

1. GPRS远程抄表GPRS是一种无线通信技术，可以实现移动网络之间的数据传输。

通过GPRS模块，单相感应式电能表可以将抄表数据传输到运营商或监测中心，实现远程抄表。

GPRS远程抄表技术具有稳定可靠、覆盖范围广的优势，适用于城市和农村等各种环境。

2. ZigBee远程抄表ZigBee是低功耗、短距离无线通信技术，适用于家庭和办公场所等小范围的局域网通信。

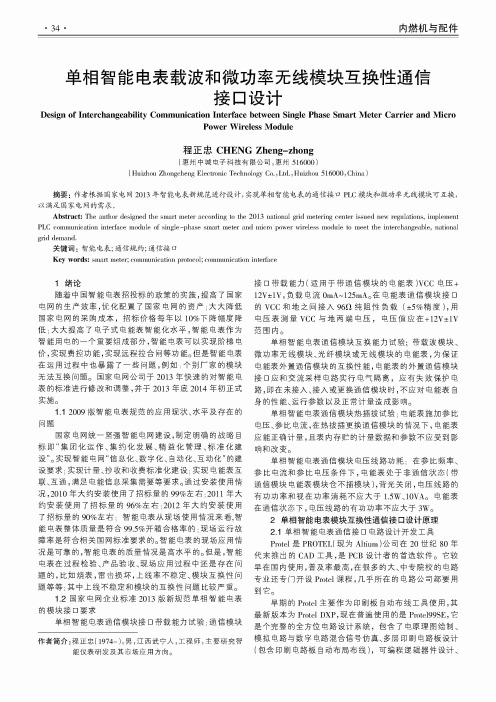

• 34 •内燃机与配件单相智能电表载波和微功率无线模块互换性通信接口设计Design of Interchangeability Communication Interface between Single Phase Smart Meter Carrier and MicroPower Wireless Module程正忠 CHENGZheng-zhong(惠州中城电子科技有限公司，惠州516000)(Huizhou Zhongcheng Electronic.Technology Co.,Ltd.,Huizhou 516000, China)摘要：作者根据国家电网2013年智能电表新规范进行设计，实现单相智能电表的通信接口 PLC模块和微功率无线模块可互换，以满足国家电网的需求。
