YOTcs型液力耦合器工作原理及故障处理发布时间：2021-08-03T08:04:09.037Z 来源：《电力设备》2021年第5期作者：李南[导读] 旋转部件安装在箱体内，并以箱体为支撑，安装维护比较方便。
主要技术参数如下：（内江发电厂四川省内江市 641005）摘要：本文介绍YOTcs型液力耦合器的工作原理，结合内江发电厂#11机组给水泵耦合器多年的维护经验，总结了常见故障的分析和处理，同时探讨现场维护工作的新办法。
关键词：液力耦合器；工作原理；轴承；油压1、设备介绍液力耦合器是一种将动力源与工作机械连接起来传递旋转动力的机械装置，广泛用于化工、冶金、交通、电力等行业。
内江发电厂#11机组采用的YOTcs580液力耦合器是以德国VOITH公司先进的传动理论和技术为基础，按照GB5837-93要求，进行设计和生产的新型液力耦合器。
该类型耦合器是出口调节式调速型液力耦合器，在输入转速恒定不变，设备运转过程中通过导管连续无级调整工作腔室的充油量，从而改变传递扭矩和输出转速。
YOTcs580液力耦合器为固定箱体式结构，旋转部件安装在箱体内，并以箱体为支撑，安装维护比较方便。
主要技术参数如下：输入转速：3000rpm 功率范围：1200KW-3440KW调速范围：1~1:1.5 额定转差率：1.5~3%重量：1750Kg2、主要结构和原理2.1 主要结构图一液力耦合器结构示意图1、导管操作机构；2、导管壳体；3、空气滤清器；4、主动齿轮；5、泵壳体；6、输入轴；7、轴承；8、从动齿轮；9、供油组件；10、箱体；11、油位指示；12、地脚螺钉；13、旋转件；14、输出轴；15、辅助润滑油泵旋转件是液力耦合器心脏部件，其中包含有泵轮和涡轮，泵轮和涡轮上均布有一定数量的径向叶片，采用高强度的铸铝件。
供油组件为两个摆线转子泵构成，由输入轴上的主动齿轮带动从动齿轮驱动，在耦合器正常运行时给耦合器提供工作用油和轴承润滑油。

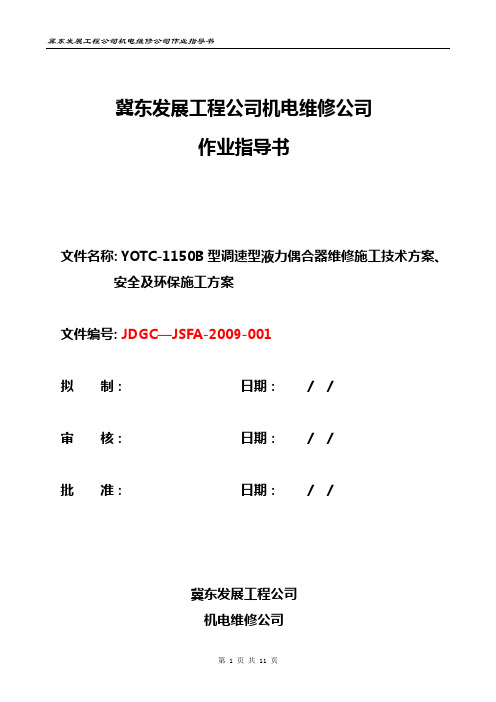

冀东发展工程公司机电维修公司作业指导书文件名称: YOTC-1150B型调速型液力偶合器维修施工技术方案、安全及环保施工方案文件编号: JDGC—JSFA-2009-001拟制：日期： / /审核：日期： / /批准：日期： / /冀东发展工程公司机电维修公司审核表YOTC-1150B型调速型液力偶合器维修施工技术方案、安全及环保施工方案一、设备维修施工任务1、设备解体检查，更换轴承，修理损坏零部件二、设备维修施工准备1．现场施工准备①联系甲方相关负责人落实备件是否到位，并检查其技术要求；②联系甲方相关人员安排清理现场，以作施工现场准备；③联系甲方落实相关设备检修专用工具，并由甲方提供专用工具制作材料；④联系甲方相关人员进行设备断电、现场开关打闭锁。
⑤乙方绝对服从甲方及指导人员的技术要求。
2．施工人员及工器具准备①施工人员配置②工器具准备三、检修施工过程调速液力偶合器结构及工作原理调速液力偶合器在水泥生产线上主要应用于各种大型风机上用作调速使用。
1.泵轮轴2.主动齿轮3.供油腔体4.中间轴承座5.泵轮6.涡轮 7侧室挡板 8.转动外壳9.侧室挡板座 10.排油腔体11.测速齿轮 12.涡轮轴 13.勺管组件 14.箱体15.油泵组件 16从动齿轮调速液力偶合器结构简图1.供油泵2.冷却器3.输入轴承4.输入轴5.泵轮6.易熔塞7.滤油器8.埋入轴承9.涡轮 10.泵轮轴承 11.导管腔 12.导管壳体 13.导管 14.输出轴 15.输出轴承 16.箱体调速液力偶合器原理简图(一)、解体1、清理调速液力偶合器壳体外部的油污等杂质，拆解进油管(注意保存进油管与法兰处的节流孔板，测量孔板内径并记录，此垫片为液力偶合器工作的重要部件，不得遗失)、回油管及勺管，拆解壳体连接螺栓和供、排油腔体与壳体连接螺栓，打开上壳体，拆解内部轴承润滑油管并做防尘措施。
用吊装带将调速液力偶合器转子部分吊出，吊装过程要平稳。
概述一、一般说明（参见图1、图3）YoT51A型液力偶合器，是高速的原动机与工作机之间的无级调速装置，是同系列（YoT51系列）型带增速齿轮的调速型液力偶合器，适用于火力发电厂200MW和300MW（50％容量）电动调速锅炉给水泵组。
该系列的液力偶合器是将偶合器的主体部分和一对增速齿轮、工作油、润滑油管路合并在一个箱体中，箱体的下部作为油箱，使得箱体和油箱组成一个紧凑的整体。
偶合器与电机以及给水泵之间的动力传递由联轴器来完成，输入转速由一对增速齿轮增速后传到泵轮轴，泵轮和涡轮之间由工作油来传递转矩。
原动机的转矩使工作油在泵轮中加速，然后工作油在涡轮中减速并对涡轮产生一等量的转矩，工作油在泵涡轮间循环是靠两轮间滑差所产生的压差来实现，因此，要传递动力，两轮之间必须有滑差。
选用偶合器时，应保证在满载全充液的情况下有一低的满载滑差。
输出转速可通过调节泵涡轮间工作腔内的工作油充液量来调节，而工作腔的充液量由勺管的位置所决定。
由于滑差造成的功率损耗将使工作油温度升高，为了消除这些热量，必须冷却工作油。
二、技术参数工作油和润滑油郁用同一种油。
供应工作油和润滑油的主油泵为一齿轮油泵，由偶合器的输入轴驱动。
在泵组启动、停机和损坏时，泵组的润滑油由电动辅助润滑油泵（15）供应。
4.1工作油循环工作油循环是由一闭式循环上迭加一开式循环所组成，从而能改变充液量。
主油泵（13）提供压力油通过顺序阀（24）进入工作油闭式循环回路，向偶合器工作腔（55）供油。
通过孔板（30）供给偶合器工作腔的工作油由偶合器的勺管吸出；在背压的作用下，工作油流过勺管排油腔、工作油冷油器（34）和孔板（30）回到偶合器工作腔中，形成工作油闭式循环间路。
多余的工作油经过减压阀（31）回到油箱。
当偶合器的充液量减少时，多余的工作油也是由此回到油箱。
工作油和润滑油压力的设定与顺序阀（24）和减压阀（311）有关。
如果闭式循环回路被破坏，工作油温升高到160℃，则易熔塞（54）就要熔化，偶合器工作腔（55）随之向外排油。
YOT系列调速型液力偶合器YOT系列调速型液力偶合器一、概述YOT系列调速型液力偶合器是以液体为介质传递功率并实现无级调速的液体联轴装置。
调速型液力偶合器主要用于各种风机和水泵等设备上，经国内外用户使用普遍反映节能效果显著。
调速型液力偶合器与其它机械联轴装置相比具有以下特点：1．调速型液力偶合器可以在原动机转速不变的情况下连续无级调节被驱动机械的转速，当与离心式风机、水泵相配时，其调速范围为1 ～1/4，当与活塞式机械相配时，其调速范围为1 ～1/3；2．调速型液力偶合器能使电机空载启动，不必选择过大功率余量能力的电动机等原动机，并且可以减少电网负荷的波动；3．调速型液力偶合器具有过载保护的性能；4．隔离振动，减缓冲击；5．调速型液力偶合器的传动部件间无直接机械接触、使用寿命长；6．调速型液力偶合器在额定负载下有较高的传动效率；7．调速型液力偶合器具有液力控制调速装置和两个半轴，易于实现远距离自动操作；调速型液力偶合器具有结构合理，性能先进，可靠性高，能满足冶金、建材、发电等行业长期连续运转工况要求。
二、调速型液力偶合器主机及配套件主要技术参数1、液力偶合器的型号注解：2、调速型液力偶合器技术参数（参看表1、表2、表3）表1 YOT系列调速液力偶合器主要技术参数：型号转速（转/分）功率（千瓦）调速范围滑差调速时间（秒）工作油牌号装油量约（升）重量（公斤）YOT45/30 2970 350-800 25%-97% ≤3% ＜30 22°透平油250 1300 YOT50/30 2970 600-1600 同上同上同上同上300 1400 YOT56/15 1470 200-400 同上同上同上同上300 1500 970 50-100 YOT63/15 1470 380-620 同上同上同上同上300 1800 970 90-220 730 50-80 YOT71/15 1470 500-1100 同上同上同上同上380 2300 YOT71/10 970 200-380 同上同上同上同上380 2300 730 70-140 YOT80/15 1470 700-1600 同上同上同上同上380 2500 YOT80/10 970 260-580 同上同上同上同上380 2500 730 130-250 YOT90/10 970 500-1100 同上同上同上同上430 3200 730 200-450 YOT100/10 970 800-1800 同上同上同上同上430 3500 730 350-760 表2 YOT系列调速型液力偶合器外形尺寸参数表：型号转速（转/ 分）功率（千瓦）A B C D E F G H I m1- ￠1 m2- ￠2 m3- ￠3 ￠4 ￠5 YOT45/30 2970 350-880 960 1120 1088 635 131 3-240 50 800 1060 8-22 10-58 10-30 245 330 YOT50/30 2970 600-1600 1000 1120 1184 700 93.5 3-225 50 800 1060 8-22 10-58 10-30 245 330 YOT56/15 1470 200-400 930 1200 1184 700 113.5 3-225 50 750 1140 8-22 10-58 10-30 245 330 970 50-400 YOT63/15 1470 380-620 970 1200 1184 700 113.5 3-225 50 750 1140 10-22 10-58 10-30 245 330 970 90-220 730 50-80 YOT71/15 1470 500-1100 1200 1510 1394 750 152.4 4-220 50 900 1450 10-22 10-72 10-38 310 410 YOT71/10 970 200-380 730 70-140 YOT80/15 1470 700-1600 1300 1510 1394 750 202.5 4-200 50 900 1450 10-22 10-88 10-46 380 500 YOT80/10 970 260-580 730 130-250 YOT90/10 970 500-1100 1400 1770 1790 900 220 4-240 50 1068 1720 10-30 10-88 10-46 380 500 730 200-450 YOT100/10 970 800-1800 1500 1770 1790 900 222.75 4-240 50 1068 1720 10-30 10-88 10-46 380 500 730 350-760YOT系列调速型液力偶合器外形参数标注示意图（即表2的标注参数示意）表3 YOT 系列调速型液力偶合器配用部件主要技术参数：调速型液力偶合器型号配用换热器主要技术参数配用滤油器参数配用电动执行器技术参数型号公称换热面积（m2）外型尺寸型号通径（m）最大流量（升/分）型号均为输入信号电流（MA）长宽高YOT45/30 BR0.2 15 662 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT50/30 BR0.2 20 779 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT56/15 BR0.1 6 541 315 705 XU-A160×30F 40 160 DKJ-2100Ⅲ4-20 YOT63/15 BR0.1 8 685 315 705 XU-A160×30F 40 160 DKJ-2100Ⅲ4-20 YOT71/15 BR0.2 20 779 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT71/10 BR0.1 8 685 315 705 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT80/15 BR0.2 25 897 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT80/10 BR0.1 10 779 315 705 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT90/10 BR0.2 12 591 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT100/10 BR0.2 12 591 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 说明：1、换热器换热面积应由用户按使用工程选配，本公司也可代为选配价格另计。
YOT CGP调速型液力偶合器使用说明书大连创思福液力偶合器成套设备有限公司二零零三年六月YOT CGP调速型液力偶合器安装、使用、维修说明本说明书将为您安装、使用、维修保养YOT CGP调速型液力偶合器提供指导和方便，请您务必仔细阅读。
目录1. 概述-------------------------------------------------------------------------12. 主要技术参数-------------------------------------------------------------13. 主要结构特点-------------------------------------------------------------14. 工作原理-------------------------------------------------------------------25. 液力偶合器的基础、吊运和安装------------------------------------36. 注油-------------------------------------------------------------------------57. 操作与使用----------------------------------------------------------------58. 液力偶合器的维修与保养--------------------------------------------- 89. 可能的故障及排除方法------------------------------------------------ 910.轴承明细表----------------------------------------------------------------911.密封件明细表-------------------------------------------------------------912.备件的订购方法----------------------------------------------------------91.概述YOT CGP调速型液力偶合器一般安装在三相异步电机和工作机之间，它可在电机输入转速不变的条件下，以电动执行机构带动勺管改变其工作腔(泵轮与涡轮间)充液量从而对其输出转速(即工作机转速)进行无级调节，调速过程柔和平滑,输出转速稳定,动力传递可靠,广泛用于风机、水泵、皮带机等负载的工况调节。
液力偶合器的技术规范第一节 YOTcp750调速型液力偶合器的结构1规格代号含义：YOTcp其中Y：液力 O:偶合器 T:调速器 c:出口调节式 p:部分箱体式750:叶轮有效直径2机构特点：YOTcp调速型液力偶合器主要有箱体、旋转组件、供油组件、排油组件、导管操纵机构、仪表装置等部件组成，再加上辅助件（如冷却器、测速装置等）即可投入使用。
2.1 箱体YOTcp调速型液力偶合器采用以旋转轴线水平剖分箱体，由箱盖和箱座两部分组成箱体，用来支撑旋转件，并形成油箱。
箱体上的液位计标示了液力偶合器运行的最低油位及最高油位，油箱底部并设有安装电加热器的安装孔，可安装电加热器。
2.2 旋转组件输入组件：输入油、背壳、外壳压盖、壳体轴承套、泵轮、外壳和泵轮轴承套。
输出组件：涡轮和输出油。
YOTcp调速型液力偶合器的输入、输出轴均有滚动轴承支撑。
输入油、泵轮、外壳、外壳压盖、壳体轴承座连接后，由向同级道观壳体支撑：输出轴由一个连接泵轮的轴承套及导管壳体支撑，泵轮、涡轮均为高强度的铝件，在大功率或高转速的情况下采用钢件。
旋转组件支撑在箱体上。
由于偶合器在工作过程中，温度会升高至50℃～80℃，因此偶合器与电机及工作机的联接，必须采用弹性联轴器。
2.3 供油部分2.3.1 主油泵主油泵是一种正移矩摆线转子泵，转子材料为铁基粉末冶金，装在液力偶合器得分泵壳体上，由输入轴带动的齿轮副驱动。
因为传递功率不同、补充的油量不同，所以供油装置的结构在不同规格的偶合器上略有不同。
2.3.2 进出油口箱体上备有进油口、出油口各一个法兰盘，与冷却器进、出油口连接。
2.3.3 液位、油温、油压箱体上装有液位计、出油口上装在压力表和温度表、进油口上装有温度表。
2.3.4 排油组件主要有导管、回油管组成。
2.3.5 导管操纵机构偶合器输出转速的调整是通过导管的伸缩移动来改变工作腔的充液量来实现无级调速的，而控制导管移动的机构采用曲柄滑块机构，由电执行器控制，通过配套不同的仪表实现自动控制。
D+H 系列电动执行机构调试说明天津市鲁克自动化仪表阀门有限公司天津市鲁克自动化仪表阀门有限公司D+H电动执行机构D+H系列电动执行机构一.概述：智能型电动执行机构采用先进的MPU进行智能控制，实时数字显示被控阀门位置，提供现场非侵入式操作。
3技术性能：1.输入信号4~20mA或两组无源干接点信号2.基本误差：1% 回差：1% 阻尼：0次3.上下限位，死区，过力矩，可以连续调节4.电源电压：220V 50Hz5.工作环境：温度：-25~70，湿度：＜95%6.防护等级：IP677.参数显示：LED （数码管显示）主要功能及特点：凌科天津市鲁克自动化仪表阀门有限公司 D+H 电动执行机构现场非侵入操作：手持式设定器采用先进的红外遥感技术，在无需打开执行机构箱盖的情况 下，通过显示窗口就可以进行人机对话，包括改变执行机构的运行状态， 控制阀门位置及执行机构各种组态参数的设定。
LED 数码管显示：选用高亮度LED,实时显示执行机构所控制阀门的当前位置及运行状态。
操作灵活方便：为适应不同用户对输入信号的要求，该执行机构可识 别4〜20mA DC 电流信号和开关量信号，而且两种信号的切换无需更改硬件。
对执行机 构正反运行模式的修改、零位、满位的设定、死区及制动效果，调整只需经 过简单的参数设定便可完成， 故障的智能处理及综合报警： 先进MPU 的应用真正实现了执行机构对故障（断信号、超限等）的智能处理, 并提供综合故障报警的接点信号。
三.面板说明：1.2.3.4.四.外形尺寸:MM RI6• 8五•使用方法:1自动控制通电开机后系统自动进入自动控制状态，执行机构根据外部给定的电流信号的 大小自动控制执行机构的动作。
当给定信号增大时执行机构执行开状态，反馈信号随 着增大，当反馈信号与给定信号相等时停止动作；当给定信号减少时执行机构执行关状 态，反馈信号随着减小，当反馈信号与给定信号相等时停止动作。
在自动控制方式下， 按增加键和减少键不起作用。
调速型液力偶合器的操作规程一、调速型液力偶合器（YOT系列）在使用之前，必须向箱座或箱体内注油，油的牌号6#液力传动油或32#汽轮机油,不允许使用混合油。
二、加油用的容器必须保证清洁，不准混入毛绒或砂粒及其他杂物。
三、偶合器技术规格中给出的加油量只是近似值，它不包括冷却器的贮油量，加油时打开偶合器箱座或箱盖上的注油滤清器盖，把油注入，使油位达到规定的“最高油位”（从箱体油镜可看出），然后开动设备，将导管调到最低转速位置，进行短时间运转，供油泵使油通过管路和冷却器进行循环，停机后再加油使油位达到“最高油位”处，但必须注意不能注油过多，如油位过高，箱体式调速型液力偶合器的旋转部件旋转时箱体内会与油液接触，造成严重过热；箱座式调速型液力偶合器运行时产生的温度较高的油气不能通过箱座顶部与油位之间的间隙而经滤清器口排出。
四、在使用过程中，应该经常检查偶合器箱座或箱体内的油位，任何情况下上述油面都不准超过“最高油位”，也不准低于“最低油位”。
如低于“最低油位”，供油泵将吸不上油，而导致偶合器发热、损坏。
五、偶合器可顺时针或反时针运转，但当转向改变时，其导管口的方向或油泵也要作相应改变。
所以，从第一次起动时，必须检查主电机和供油泵的旋转方向是否符合原来设计要求。
六、检查电动操作器、电动执行器、测速装置的灵活性和准确性。
七、正式起动时，必须打开冷却器的进水管开关，冷却水流量要足够，必须循环流动。
八、正式起动时，把导管调到0 %位置上，以确保主电动机空载起动，停机时，也必须把导管从实际运行时的位置调到0 %位置，以便把偶合器工作腔中的油排空，方便下次起动。
起动时主电机和供油泵电机必须同时起动；停机时，先停供油泵电机，后停主电机，间隔时间不能超过10秒。
九、运行期间，检查偶合器各密封部位有无渗漏油现象，同时偶合器输入和输出轴不得有震动现象。
十、在运动过程中，导管接近0 %位置时，可能会出现噪音，这是导管口与涡轮外缘通孔产生的“气笛效应”所造成的，这是正常现象。
调速型液力耦合器检修及缺陷处理摘要：阐述耦合器工作原理，勺管调速工作过程。
以大连YOTcs500/300调速型液力耦合器为例，说明其结构、检修工序以及注意事项，同时对耦合器常出现的设备缺陷进行分析，并提出解决问题方法，处理措施。
关键词：耦合器；泵轮；涡轮；主油泵正文调速型液力耦合器是发电厂辅助设备给水泵的重要传动装置，它将电机轴的输出转速，通过液力传递给泵轴，及时改变泵轴的输入转速，从而改变给水流量，以适应机组负荷变化，降低了厂用电率，较好提高了机组运行经济性，它在耗电率较大的锅炉送风机、引风机中也广泛应用。
但耦合器结构较复杂,出现问题，很难分析，准确判明原因，同时，检修费工、费时，工作量大，短时间很难消除缺陷，特别是单机单炉的机组，送引风机没有备用设备，一旦耦合器出现问题，严重威胁机组安全运行，甚至机组被迫停机，，因此做好耦合器的计划检修和维护，避免其带病运行是我们亟待解决的问题。
俗话说知己知彼，才能百战不殆，因此掌握耦合器原理、结构特点、及运行规律，是我们解决问题的根本方法，只有这样，才能够在检修中彻底消除设备缺陷，保质保量完成耦合器检修任务，使设备长周期稳定运行。
下面我们就耦合器工作原理、结构、特点及检修中的缺陷处理与大家共同学习、借鉴。
一、液力耦合器工作原理液力耦合器是一个内含两个环形轮片的密封机构。
驱动轮称为泵轮，被驱动轮称为涡轮，泵轮和涡轮都称为工作轮。
在工作轮的环状壳体中，径向排列着许多叶片，它们相向耦合布置，互不接触，中间有3mm到4mm的间隙。
泵轮和涡轮装合后，其内充有工作油液，，并形成一个圆环状的工作腔。
，泵轮装在输入轴上，涡轮装在输出轴上。
动力机（内燃机、电动机等）带动输入轴旋转时，液体被离心式泵轮甩出。
这种高速液体进入涡轮后即推动涡轮旋转，将从泵轮获得的能量传递给输出轴，带动工作机做功，最后液体返回泵轮，形成周而复始的流动。
（液力耦合器示意图）二、液力耦合器勺管调速过程耦合器传递的动力大小与其工作腔内的充液度成递增函数关系，改变耦合器工作腔内的充液度，就能改变输出力矩和输出转速。
液力偶合器YOTGCD型（箱体对开式调速型液力偶合器1.1概述及工作原理液力偶合器主要由箱体、泵轮、涡轮、导流管、进油腔、排油腔体、泵轮轴、涡轮轴等组成。
泵轮、涡轮和转动外壳均采用高强度铝合金制成，具有重量轻、强度高的特点，供油腔体及排油腔体分别固定在箱体的输入端及输出端，兼做泵轮轴、涡轮轴的轴承座，旋转部件通过泵轮轴和涡轮轴及轴承由箱体支撑，全部采用滚动轴承，结构紧凑。
箱体上装有供油泵，由泵轮轴上的齿轮带动。
工作机起动时，导流管处于零位，工作油不能进入工作腔。
改变传给电动执行器的信号，电动执行器将带动导流管作直线移动，从而改变导流管在转动外壳内的径向位置达到无极调速。
采用连杆机构调速比较平稳，导流管随连杆移动到最外侧位置时为最高转速。
导流管装在排油腔体上，转动外壳内的油通过导流管排出，直接进入箱体。
涡轮轴上装有测速齿轮，输出端盖上装有磁性转速传感器，输出转速通过传感器可在二次仪表上直接显示。
工作原理：如图，调速型液力偶合器由泵轮、涡轮、转动外壳、导流管等组成。
泵轮和涡轮对称布置，中间保持一定间隙，轮内有几十片径向辐射的叶片，运转时在偶合器中充油，当输入轴带动泵轮旋转时，进入泵轮的油在叶片带动下，因离心力作用由泵轮内侧流向外圆，形成高压高速液流冲向涡轮叶片，使涡轮跟随泵轮做同向旋转，油在涡轮中由外缘流向内侧，被迫减压减速，然后流入泵轮，在这种循环中，泵轮将原动机的机械能转变成油的动能和势能，而涡轮则将油的动能和势能又转变成输出轴的机械能，从而实现能量的柔性传递。
转动外壳与泵轮相连，转动外壳腔内放置一根可径向位移的导流管，运转时，腔内的油随转动外壳一起以与泵轮相同的转速旋转，以圆周速度旋转的油环碰到固定不转（只能移动）的导流管头端的孔口，动能就变成位能，油环的油即自导流管流出，偶合器中的油量只能与导流管孔口相齐平，只要改变导流管的位置，就能改变偶合器中的充油度，就可在原动机转速不变的条件下实现工作机的无机调速。
1. 概述YOTCHP620调速型液力偶合器一般安装在三相异步电机和工作机之间，它可在电机输入转速不变的条件下，以电动执行机构带动勺管改变其工作腔(泵轮与涡轮间)充液量从而对其输出转速(即工作机转速)进行无级调节，调速过程柔和平滑,输出转速稳定,动力传递可靠,广泛用于风机、水泵、皮带机等负载的工况调节。
调速型液力偶合器用于拖动特性为M ∝n 2的负载（如风机、水泵）其稳定调速范围约为1～1/5；用于拖动M ＝C 负载（如皮带机）时，其稳定调速范围约为1～1/3。
2. 主要技术参数①产品型号Y———结构改型）②技术参数(表一)表一:技术参数表③外形安装尺寸(见附图) 3. 主要结构特点(见附图)①旋转组件输入侧——输入轴、泵轮、外壳输出侧——涡轮、输出轴旋转组件是偶合器心脏部分,其中泵轮和涡轮布有一定数量的径向叶片；旋转组件的输入输出部分分别采用悬臂梁独立支撑结构，泵轮轴两个支撑点布置在偶合器一侧箱体轴承座上,涡轮轴两个支撑点布置在偶合器箱体的另一侧；泵轮轴和涡轮轴之间无机械联系,允许彼此之间有较大位移和安装误差，在高速时极大的降低了由于零件制造和安装造成二轴不同心度过大引起的振动和噪音。
②供油组件主要是由工作油供油泵、吸油管组成。
工作油供油泵采用偶合器输入轴带动的两组高速单齿差、内啮合的摆线转子泵,工作可靠、结构简单、维护方便、大流量、无脉动。
③排油组件主要是由勺管、排油系统和勺管壳体组成。
④调速控制装置由控制勺管的连杆机构和电动执行器(含电动操作器)组成。
⑤仪表系统YOT CHP620液力偶合器的仪表系统主要由液力偶合器进口和出口油温一次传感元件,轴承温度一次传感元件,滤清器前后油压一次传感元件,润滑母管油温、油压一次传感元件，控制启动备用油泵、停机连锁的压力开关、电加热器、液位变送器组成。
⑥箱体(兼做油箱。
箱体与油箱拆开包装发运，现场安装)⑦滤油器YOTCHP620液力偶合器在润滑油路上装有双联滤清器⑧冷却器、高位油箱及外部管路偶合器箱体上留出的法兰盘，分别用来接工作油冷却器、润滑油冷却器、外供润滑油及外供润滑油回油（见安装图）。
YOT系列调速型液力偶合器YOT系列调速型液力偶合器一、概述YOT系列调速型液力偶合器是以液体为介质传递功率并实现无级调速的液体联轴装置。
调速型液力偶合器主要用于各种风机和水泵等设备上，经国内外用户使用普遍反映节能效果显著。
调速型液力偶合器与其它机械联轴装置相比具有以下特点：1．调速型液力偶合器可以在原动机转速不变的情况下连续无级调节被驱动机械的转速，当与离心式风机、水泵相配时，其调速范围为1 ～1/4，当与活塞式机械相配时，其调速范围为1 ～1/3；2．调速型液力偶合器能使电机空载启动，不必选择过大功率余量能力的电动机等原动机，并且可以减少电网负荷的波动；3．调速型液力偶合器具有过载保护的性能；4．隔离振动，减缓冲击；5．调速型液力偶合器的传动部件间无直接机械接触、使用寿命长；6．调速型液力偶合器在额定负载下有较高的传动效率；7．调速型液力偶合器具有液力控制调速装置和两个半轴，易于实现远距离自动操作；调速型液力偶合器具有结构合理，性能先进，可靠性高，能满足冶金、建材、发电等行业长期连续运转工况要求。
二、调速型液力偶合器主机及配套件主要技术参数1、液力偶合器的型号注解：2、调速型液力偶合器技术参数（参看表1、表2、表3）表1 YOT系列调速液力偶合器主要技术参数：型号转速（转/分）功率（千瓦）调速范围滑差调速时间（秒）工作油牌号装油量约（升）重量（公斤）YOT45/30 2970 350-800 25%-97% ≤3% ＜30 22°透平油250 1300 YOT50/30 2970 600-1600 同上同上同上同上300 1400 YOT56/15 1470 200-400 同上同上同上同上300 1500 970 50-100 YOT63/15 1470 380-620 同上同上同上同上300 1800 970 90-220 730 50-80 YOT71/15 1470 500-1100 同上同上同上同上380 2300 YOT71/10 970 200-380 同上同上同上同上380 2300 730 70-140 YOT80/15 1470 700-1600 同上同上同上同上380 2500 YOT80/10 970 260-580 同上同上同上同上380 2500 730 130-250 YOT90/10 970 500-1100 同上同上同上同上430 3200 730 200-450 YOT100/10 970 800-1800 同上同上同上同上430 3500 730 350-760 表2 YOT系列调速型液力偶合器外形尺寸参数表：型号转速（转/ 分）功率（千瓦）A B C D E F G H I m1- ￠1 m2- ￠2 m3- ￠3 ￠4 ￠5 YOT45/30 2970 350-880 960 1120 1088 635 131 3-240 50 800 1060 8-22 10-58 10-30 245 330 YOT50/30 2970 600-1600 1000 1120 1184 700 93.5 3-225 50 800 1060 8-22 10-58 10-30 245 330 YOT56/15 1470 200-400 930 1200 1184 700 113.5 3-225 50 750 1140 8-22 10-58 10-30 245 330 970 50-400 YOT63/15 1470 380-620 970 1200 1184 700 113.5 3-225 50 750 1140 10-22 10-58 10-30 245 330 970 90-220 730 50-80 YOT71/15 1470 500-1100 1200 1510 1394 750 152.4 4-220 50 900 1450 10-22 10-72 10-38 310 410 YOT71/10 970 200-380 730 70-140 YOT80/15 1470 700-1600 1300 1510 1394 750 202.5 4-200 50 900 1450 10-22 10-88 10-46 380 500 YOT80/10 970 260-580 730 130-250 YOT90/10 970 500-1100 1400 1770 1790 900 220 4-240 50 1068 1720 10-30 10-88 10-46 380 500 730 200-450 YOT100/10 970 800-1800 1500 1770 1790 900 222.75 4-240 50 1068 1720 10-30 10-88 10-46 380 500 730 350-760YOT系列调速型液力偶合器外形参数标注示意图（即表2的标注参数示意）表3 YOT 系列调速型液力偶合器配用部件主要技术参数：调速型液力偶合器型号配用换热器主要技术参数配用滤油器参数配用电动执行器技术参数型号公称换热面积（m2）外型尺寸型号通径（m）最大流量（升/分）型号均为输入信号电流（MA）长宽高YOT45/30 BR0.2 15 662 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT50/30 BR0.2 20 779 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT56/15 BR0.1 6 541 315 705 XU-A160×30F 40 160 DKJ-2100Ⅲ4-20 YOT63/15 BR0.1 8 685 315 705 XU-A160×30F 40 160 DKJ-2100Ⅲ4-20 YOT71/15 BR0.2 20 779 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT71/10 BR0.1 8 685 315 705 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT80/15 BR0.2 25 897 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT80/10 BR0.1 10 779 315 705 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT90/10 BR0.2 12 591 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 YOT100/10 BR0.2 12 591 410 1072 XU-A250×30F 50 250 DKJ-2100Ⅲ4-20 说明：1、换热器换热面积应由用户按使用工程选配，本公司也可代为选配价格另计。
表中所列换热器换热面积数值是按偶合器平均功率选取，仅供用户参考，不作为定货依据。
2、表中未列出电动操作器技术参数，本产品选用DFD-0500型操作器。
表中未列出电动操作器技术参数，本产品选用DFD-0500型操作器。
3、配用仪表技术参数中的电接点压力表的型号均为：YTX-150A 和YTX-150A ；测量范围均为：0 ～0.16MPa 和0 ～0.6MPa；电接点压力式温度计的型号均为：WTZ-603；测量范围均为：0 ～100℃。
三、主要结构简介调速型液力偶合器结构参看（图1）1、输入半联轴器7、泵轮13、支承盘19、输出轴衣25、吸油滤油网2、输入轴8、箱盖14、轴承20、输出半联轴器26、闷板3、左端盖9、涡轮15、导流管21、密封环27、油泵传动齿轮4、轴承10、转动外壳16、轴承座22、箱体28、轴承衬套5、油泵传动主动齿轮11、呼吸器17、轴承23、挡油罩29、油泵6、轴承12、吊环18、右端盖24、螺塞30、电动执行器调速型液力偶合器主要由转子部件、箱体部件、油泵部件、调速机构、管系及控制仪表组成。
1．调速型液力偶合器的转子部件：1）YOT系列调速液力偶合器转子部件的主动部分主要是由输入半联轴器（1）、输入轴（2）转动外壳（10）及支承盘（13）组成，并有滚动轴承（4）和轴承（14）支承在箱体上。
2）转子部件的从动部分主要是由涡轮（9）输出轴（19）及输出半联轴器（20）组成，并由轴承（6）和轴承（17）支承在箱体和泵轮上。
泵轮（7）涡轮（9）转动外壳（10）均采用高强度铝合金铸造而成，材料具有足够的抗拉强度，保证偶合器有足够的工作可靠性，转子部件经过高精度的动、静平衡校验，确保工作平稳。
2、调速型液力偶合器的箱体部件：调速型液力偶合器的箱体部件主要有箱体（22）箱盖（8）及轴承座（16）组成，箱体为水平部分式。
这可使偶合器检修方便，在不移动电机和被驱动机械的情况下就可以把转子部件吊出，由于箱体固定不动也就不会破坏装置的对中状况。
箱体、箱盖及轴承座均为高强度铸铁制成，箱体底壳兼作油箱，故箱体下部较大，使整个装置稳定性及刚性提高。
箱体的一侧有注油口和油位观察孔（参看图5），以供注油和观察油位之用，在箱体两端下部有放油螺塞（24）以供清洗油箱放油之用。
3、调速型液力偶合器的油泵部件：（参看下图）调速型液力偶合器的油泵部件主要是为偶合器提供工作油和润滑油的装置。
油泵（29）装在输入端入箱体上，借助花键与传动齿轮相联，从外部拧下紧固螺栓即可很方便的拆换油泵，调压阀装在油泵的端盖上，只要拧下防护帽松开防松螺母就可调节调压螺杆实现压力调整，顺时针旋转油压增高，逆时针旋转油压降低，油压调定后拧紧防松螺母。
4、调速型液力偶合器的调速机构部件调速型液力偶合器的调速机构部件主要由电动执行器（30）及导流管（15）组成，通过电动执行器可以方便的实现手动，机旁电动，操作室电动，也可与自控系统连接，实现无级自动调速，当导流管外移时为高速，内移时为低速。
5、调速型液力偶合器的管系及控制仪表（参看图5）在管路系统中，工作油经油泵经滤油器过滤后至冷却器，冷却后的工作油进入偶合器进油口。
在油路系统中，装有油泵出口压力表和温度表，调速型液力偶合器的进口（冷却之后）压力表和温度表，以指示冷却器前后的油温和油压，压力表为远传压力表，油温表为电接点式。
四、调速型液力偶合器的工作原理YOT系列调速液力偶合器是以液体为介质传递动力并实现无级调速的液力传动装置，液力偶合器主要由与输入轴相联的泵轮，与输出轴联接的涡轮以及把涡轮包容在其中的转动外壳组成。
在调速型液力偶合器密封的空腔中充满工作油，泵轮和涡轮对称布置，它们的流道几何形状相同。
