数控铣床加工中心编程实例

加工中心编程实例详解加工中心是一种高精度、高效率的数控机床，广泛应用于航空、航天、汽车、电子、机械等领域。

加工中心的编程是其重要的组成部分，正确的编程可以保证加工质量和效率。

本文将以一个实例来详细介绍加工中心编程的过程。

实例描述假设我们需要加工一个直径为50mm、高度为30mm的圆柱形零件，材料为铝合金。

我们需要在加工中心上进行铣削加工，要求表面光滑度Ra≤0.8μm，加工精度为±0.02mm。

下面是具体的加工步骤和编程过程。

1. 设计CAD图纸我们需要使用CAD软件进行零件的设计。

根据要求，我们设计出一个直径为50mm、高度为30mm的圆柱形零件，如下图所示。

2. 制定加工方案接下来，我们需要制定加工方案。

根据零件的形状和要求，我们决定采用铣削加工。

具体的加工方案如下：（1）采用直径为10mm的立铣刀进行粗加工，切削深度为2mm，切削速度为1000mm/min，进给速度为300mm/min。

（2）采用直径为6mm的立铣刀进行精加工，切削深度为0.5mm，切削速度为1500mm/min，进给速度为500mm/min。

（3）采用直径为3mm的球头铣刀进行光洁加工，切削深度为0.1mm，切削速度为800mm/min，进给速度为200mm/min。

3. 编写加工程序根据加工方案，我们需要编写相应的加工程序。

加工程序是一段G 代码，用于控制加工中心进行加工。

下面是具体的加工程序：（1）粗加工程序G90 G54 G17 G40 G49 G80M3 S1000G0 X0 Y0 Z30G43 H1 Z2G1 Z28 F300G1 X-25 F1000G1 Y0G1 X25G1 Y25G1 X0G1 Y-25G1 X-25G1 Y0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S1000：主轴转速1000r/minG0 X0 Y0 Z30：快速移动到起始点G43 H1 Z2：刀具长度补偿，H1表示刀具编号，Z2表示刀具长度G1 Z28 F300：Z轴移动到切削深度，F300表示进给速度G1 X-25 F1000：X轴移动到起始点，F1000表示进给速度G1 Y0：Y轴移动到起始点G1 X25：X轴移动到下一个点G1 Y25：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Y-25：Y轴移动到下一个点G1 X-25：X轴移动到下一个点G1 Y0：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Z30：Z轴移动到安全高度M5：主轴停止M30：程序结束（2）精加工程序G90 G54 G17 G40 G49 G80 M3 S1500G0 X0 Y0 Z30G43 H2 Z2G1 Z29.5 F500G1 X-22.5 F1500G1 Y0G1 X22.5G1 Y22.5G1 X0G1 Y-22.5G1 X-22.5G1 Y0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S1500：主轴转速1500r/minG0 X0 Y0 Z30：快速移动到起始点G43 H2 Z2：刀具长度补偿，H2表示刀具编号，Z2表示刀具长度G1 Z29.5 F500：Z轴移动到切削深度，F500表示进给速度G1 X-22.5 F1500：X轴移动到起始点，F1500表示进给速度G1 Y0：Y轴移动到起始点G1 X22.5：X轴移动到下一个点G1 Y22.5：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Y-22.5：Y轴移动到下一个点G1 X-22.5：X轴移动到下一个点G1 Y0：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Z30：Z轴移动到安全高度M5：主轴停止M30：程序结束（3）光洁加工程序G90 G54 G17 G40 G49 G80M3 S800G0 X0 Y0 Z30G43 H3 Z2G1 Z29.9 F200G1 X-20 F800G3 Y0 I20 J0 F200G3 X0 Y20 I0 J-20G3 Y0 X20 I-20 J0G3 X0 Y-20 I0 J20G3 Y0 X-20 I20 J0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S800：主轴转速800r/minG0 X0 Y0 Z30：快速移动到起始点G43 H3 Z2：刀具长度补偿，H3表示刀具编号，Z2表示刀具长度G1 Z29.9 F200：Z轴移动到切削深度，F200表示进给速度G1 X-20 F800：X轴移动到起始点，F800表示进给速度G3 Y0 I20 J0 F200：以Y轴为轴心，半径为20mm的圆弧插补，F200表示进给速度G3 X0 Y20 I0 J-20：以X轴为轴心，半径为20mm的圆弧插补G3 Y0 X20 I-20 J0：以Y轴为轴心，半径为20mm的圆弧插补。

数控铣床编程实例（参考程序请看超级链接）实例一毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。

1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。

2）工步顺序①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。

②每次切深为2㎜，分二次加工完。

2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。

故选用XKN7125型数控立式铣床。

3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。

4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。

5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。

采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。

6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。

考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。

该工件的加工程序如下（该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02 ；主程序结束N0010 G22 N01 ；子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X-15N0090 G03 X-25 Y15 I0 J-10N0100 G01 Y-15N0110 G03 X-15 Y-25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0 ；左刀补取消N0160 G24 ；主程序结束实例二毛坯为120㎜×60㎜×10㎜板材，5㎜深的外轮廓已粗加工过，周边留2㎜余量，要求加工出如图2-24所示的外轮廓及φ20㎜的孔。

数控加工中心典型零件编程实例一、基本内容1、孔加工类零件加工2、综合类零件加工二、教学参考时数：2三、授课形式：实践四、学习要求1、掌握典型零件加工工艺编制2、掌握典型零件加工程序编程例 1：如图 9.1 所示，为一长方形板类零件，工件材料为 45 号钢，六面已加工，试分析孔加工工艺及编写该零件的加工程序。

图 9.11、零件加工工艺分析如图所示的零件，其上共有 4 个孔，两个精度要求不高的φ 6/φ12 的沉头孔，可以直接钻头钻穿，后采用φ 12 的立铣刀扩出沉孔。

φ8H7 的通孔要求精度较高，可以先采用φ7.8的钻头先钻穿，留 0.2mm 的余量进行铰削加工，保证精度。

φ 36 的沉孔为了保证孔的同轴度和表面的垂直度可以采用背镗工艺，因此该零件安排的加工工艺过程如下：(1)为保证孔间距精度，先采用中心钻点孔。

(2)采用φ 6 的钻头钻削两个φ6 孔。

(3)采用φ7.8 钻头钻削φ8 孔留余量0.2mm 。

(4)采用φ30 钻头钻留余量2mm 。

(5)扩φ 12 沉孔。

(6) 粗镗φ32 孔留余量 0.03mm 。

(7)背镗φ36 孔至尺寸。

(8)铰φ 8H7。

(9) 精镗φ 32 孔。

2、刀具及切削用量的选择加工零件所需的刀具及其切削用量选择见表。

表 加工刀具及切削用量3、确定编程原点位置及相关的数值计算根据工艺分析， 为方便计算与编程， 如图10.1所示， 选左上角的O 点为工件坐标系原点。

4个点位的坐标如下：A (X = 15.00 Y = -15.00)B (X = 15.00 Y = -45.00)C (X = 30.00 Y = -30.00)D (X = 60.00 Y = -30.00) 4、参考程序程序段O100 程序名号G40 G80 G49； 安全设定。

G28 G91 Z0； 经当前点，返回换刀点。

G28 X0 Y0；返回机床原点。

G54； 坐标系设定。

N1 M06 T01； 换1号刀 ( φ3mm中心钻)， 适用无机械手盘式刀库。

数控铣床编程30例带图例一：毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图2-23所示的槽，工件材料为45钢。

选择机床设备：根据零件图样要求，选用经济型数控铣床即可达到要求。

故选用XKN7125型数控立式铣床。

选择刀具：现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。

确定切削用量：切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。

确定工件坐标系和对刀点：在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。

采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O 作为对刀点。

编写程序：按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。

考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。

例二：该工件的加工程序如下（该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2；调一次子程序，槽深为2㎜N0040 G20 N01 P1.-4；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02；主程序结束N0010 G22 N01；子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X-15N0090 G03 X-25 Y15 I0 J-10N0100 G01 Y-15N0110 G03 X-15 Y-25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0；左刀补取消N0160 G24；主程序结束例三：毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。

数控铣床（加工中心）编程实例(铣内外圆并钻孔)解：选用T1=ф20铣刀、T2=中心钻、T3=ф6中心钻。

程序如下：O001G17 G40 G80N001 G00 G91 G30 X0 Y0 Z0 T1;M06;G00 G90 G54 X0 Y0 Z0;G43 H01 Z20 M13 S1000;Z-42.;G01 G42 D01 X-50. F400;G02 I50.J0.F150;数控加工工艺分析主要包括的内容数控加工工艺分析的主要内容实践证明，数控加工工艺分析主要包括以下几方面：1)选择适合在数控机床上加工的零件，确定工序内容。

2)分析被加工零件图样，明确加工内容及技术要求，在此基础上确定零件的加工方案，制定数控加工工艺路线，如工序的划分、加工顺序的安排、与传统加工工序的衔接等。

3)设计数控加工工序。

如工步的划分、零件的定位与夹具的选择、刀具的选择、切削用量的确定等。

4)调整数控加工工序的程序。

如对刀点、换刀点的选择、加工路线的确定、刀具的补偿。

5)分配数控加工中的容差。

6)处理数控机床上部分工艺指令。

总之，数控加工工艺内容较多，有些与普通机床加工相似。

数控铣床加工的特点数控铣削加工除了具有普通铣床加工的特点外，还有如下特点：1、零件加工的适应性强、灵活性好，能加工轮廓形状特别复杂或难以控制尺寸的零件，如模具类零件、壳体类零件等。

2、能加工普通机床无法加工或很难加工的零件，如用数学模型描述的复杂曲线零件以及三维空间曲面类零件。

3、能加工一次装夹定位后，需进行多道工序加工的零件。

4、加工精度高、加工质量稳定可靠。

5、生产自动化程序高，可以减轻操作者的劳动强度。

有利于生产管理自动化。

6、生产效率高。

一7、从切削原理上讲，无论是端铣或是周铣都属于断续切削方式，而不像车削那样连续切削，因此对刀具的要求较高，具有良好的抗冲击性、韧性和耐磨性。

在干式切削状况下，还要求有良好的红硬性。

数控系统的组成计算机数控系统由程序、输入/输出设备、计算机数字控制装置、可编程控制器（PLC）、主轴驱动装置和进给驱动装置等组成。

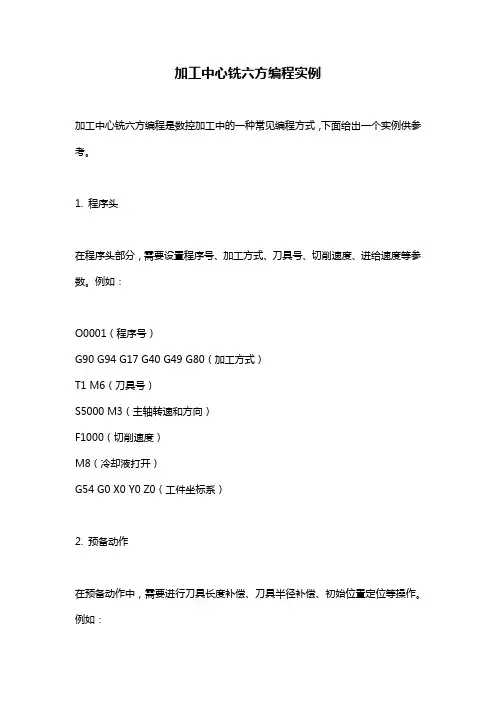

加工中心铣六方编程实例
加工中心铣六方编程是数控加工中的一种常见编程方式，下面给出一个实例供参考。

1. 程序头
在程序头部分，需要设置程序号、加工方式、刀具号、切削速度、进给速度等参数。

例如：
O0001（程序号）
G90 G94 G17 G40 G49 G80（加工方式）
T1 M6（刀具号）
S5000 M3（主轴转速和方向）
F1000（切削速度）
M8（冷却液打开）
G54 G0 X0 Y0 Z0（工件坐标系）
2. 预备动作
在预备动作中，需要进行刀具长度补偿、刀具半径补偿、初始位置定位等操作。

例如：
G43 H1（刀具长度补偿）
G41 D1（刀具半径补偿）
G0 X50 Y50 Z10（初始位置定位）
3. 切削轮廓
在切削轮廓中，需要设置切削方向、切削深度、切削路径等参数。

例如：
G1 Z-5 F500（切削深度）
G17 G2 X80 Y50 I0 J-50 F1000（圆弧切削）
G1 X120（直线切削）
G17 G3 X80 Y50 I-40 J0（圆弧切削）
G1 X50（直线切削）
G17 G2 X80 Y50 I0 J40（圆弧切削）
G1 X120（直线切削）
G17 G3 X80 Y50 I40 J0（圆弧切削）
4. 完成动作
在完成动作中，需要进行刀具卸载、冷却液关闭、程序结束等操作。

例如：
G40（刀具卸载）
M9（冷却液关闭）
M30（程序结束）
以上是加工中心铣六方编程的一个实例，需要根据具体的加工要求进行调整和修改。

在编写程序时，需要注意安全操作，避免误操作导致事故发生。

加工中心编程100例简单1. 前言加工中心是一种高效的数控机床，广泛应用于各种加工行业，如汽车零部件制造、航空航天工业、机械制造等。

加工中心编程是一项重要的技能，掌握好编程技巧可以提高加工效率、确保加工质量。

本文将介绍100个简单的加工中心编程例子，涵盖了常见的加工操作和编程技巧，旨在帮助读者快速入门加工中心编程。

2. 例子列表2.1. 直线插补•例子1：在X轴上移动10mm：G01 X10•例子2：在Y轴上移动5mm：G01 Y5•例子3：在X轴上移动到15mm，Y轴上移动到8mm：G01 X15 Y82.2. 圆弧插补•例子4：逆时针方向画一个半径为5mm的圆弧：G02 X5 Y0 R5•例子5：顺时针方向画一个半径为5mm的圆弧：G03 X0 Y5 R5•例子6：逆时针方向画一个半径为3mm的圆弧，起点在当前位置，终点位于X轴上1mm，Y轴上1mm：G02 X1 Y1 R32.3. 钻孔•例子7：在当前位置钻一个直径为10mm的孔：G81 X0 Y0 Z-10 R10•例子8：在X轴上移动到20mm，Y轴上移动到10mm，在（20，10）处钻一个直径为5mm的孔：G81 X20 Y10 Z-10 R5•例子9：在当前位置钻一个直径为8mm的孔，孔深为15mm：G81 X0 Y0 Z-15 R82.4. 螺纹加工•例子10：在X轴上移动到30mm，Y轴上移动到20mm，在（30，20）处加工一个内螺纹，螺纹直径为10mm，螺距为2mm：G33 X30 Y20 Z-10 D10 P2•例子11：在当前位置加工一个外螺纹，螺纹直径为8mm，螺距为1mm：G32 X0 Y0 Z-8 D8 P1•例子12：在X轴上移动到40mm，Y轴上移动到30mm，在（40，30）处加工一个外螺纹，螺纹直径为6mm，螺距为0.5mm：G32 X40 Y30 Z-6 D6 P0.52.5. 刀具补偿•例子13：在当前位置加工一个直径为10mm的孔，同时刀具半径补偿为2mm：G41 D10•例子14：在X轴上移动到50mm，Y轴上移动到40mm，在（50，40）处加工一个直径为6mm的孔，同时刀具半径补偿为3mm：G42 X50 Y40 D6•例子15：在当前位置加工一个直径为8mm的孔，同时刀具半径补偿为1mm：G43 D82.6. G函数•例子16：在当前位置暂停0.5秒：G04 P0.5•例子17：设置进给率为100mm/min：G01 F100•例子18：设置主轴转速为8000转/分钟：M03 S80002.7. 其他操作•例子19：将当前位置设为工件坐标系原点：G54 X0 Y0•例子20：将当前位置设为相对坐标系原点：G91 G92 X0 Y03. 总结本文介绍了100个简单的加工中心编程例子，覆盖了直线插补、圆弧插补、钻孔、螺纹加工、刀具补偿、G函数和其他操作。

数控铣床（加工中心）编程实例(铣内外圆并钻孔)解：选用T1=ф20铣刀、T2=中心钻、T3=ф6中心钻。

程序如下：O001G17 G40 G80N001 G00 G91 G30 X0 Y0 Z0 T1;M06;G00 G90 G54 X0 Y0 Z0;G43 H01 Z20 M13 S1000;Z-42.;G01 G42 D01 X-50. F400;G02 I50.J0.F150;G00 Y0.;G40 Z100.;G00 G90 G54 X-110. Y-100.;Z-42.;G01 G41 X-90. F500;Y82X-82. Y90.;X82.;X82. Y90.;X-82.;X82. Y-90.;X-82.;G00 Z100.;G40;N002 G00 G91 G30 X0 Y0 Z0 T1; M06;G00 G90 G54 X-60. Y-60.;G43 H02 Z10 M03 S2000;G99 G81 Z-3. R5. F150;Y60.;X60.;Y-60.;GOO G80 Z100.;N003 G91 G30 X0 Y0 Z0 T3; M6;G00 G90 G54 X-60. Y-60.;G43 H02 Z10 M03 S2000;G99 G81 Z-12 R3. F150;Y60.;X60. Z-42.;Y-60.;GOO G80 Z100.;G00 G28 Y0;数控加工工艺分析主要包括的内容数控加工工艺分析的主要内容实践证明，数控加工工艺分析主要包括以下几方面：1)选择适合在数控机床上加工的零件，确定工序内容。

2)分析被加工零件图样，明确加工内容及技术要求，在此基础上确定零件的加工方案，制定数控加工工艺路线，如工序的划分、加工顺序的安排、与传统加工工序的衔接等。

3)设计数控加工工序。

如工步的划分、零件的定位与夹具的选择、刀具的选择、切削用量的确定等。

4)调整数控加工工序的程序。

加工中心编程实例P73 例6-1加工工序1)用φ3中心钻打五个定位孔，深2mm;2)用φ10的麻花钻在五个定位孔的基础上钻五个通孔;3)用φ14的扩孔钻扩五个通孔;4)φ20的锪钻，锪五个圆柱面沉头孔;5)?用φ14的平头钻铣刀粗(3mm/次，共两次)、精铣φ33的沉头孔;用φ14的平头钻铣刀粗(吃刀量3.5mm)、精加工中间φ104凸台部分;用φ14的平头钻铣刀冲铣四个卡槽。
