板式换热器的设计

板式换热器设计标准1. 引言板式换热器是一种常用的热交换设备，广泛应用于化工、石油、冶金、食品等行业。

板式换热器的设计标准对于确保设备的安全运行和高效传热至关重要。

本文将介绍板式换热器的设计标准及其要求。

2. 设计标准2.1 板式换热器的分类根据传热方式和结构特点，板式换热器可分为传统板式换热器、起泡器板式换热器、波纹板式换热器等几种类型。

不同类型的板式换热器具有不同的设计标准和要求。

2.2 设计原则板式换热器的设计应遵循以下原则：•确定换热器的传热面积和传热系数；•选择合适的流体流速；•确定板式换热器的结构参数，如板间距、板高度等；•确保换热器的压力临界条件；•确定板式换热器的材料和密封方式。

2.3 流体参数在板式换热器设计中，需明确各流体的流速、温度、压力等参数。

流体参数的选择应基于设备的工作条件、传热要求和流体特性。

2.4 热平衡板式换热器的设计应满足热平衡要求，即传热面积上的热量输入等于输出。

为了确保热平衡，设计中需考虑传热系数、流速、管道布局等因素。

3. 设计要求3.1 板式换热器的传热效率板式换热器的传热效率是评估设备性能的重要指标。

设计时，需保证传热效率达到要求，并有效避免传热表面的堆积和腐蚀。

3.2 设备的安全运行板式换热器的设计应保证设备在正常工况下的安全运行。

设计中需考虑压力、温度、流速等因素，以确保设备的安全稳定运行。

3.3 板式换热器的清洁和维护为了保证板式换热器的正常运行，设计时应考虑清洁和维护的便捷性。

合理的板间距设计和换热板结构可以减少杂质的积聚，便于清理和维护。

3.4 设备的节能性在板式换热器设计中，节能是一个重要目标。

合理选择流体参数、优化换热结构和提高传热系数等措施可以提高设备的节能性能。

4. 结论板式换热器的设计标准包括设备分类、设计原则、流体参数、热平衡等要求。

合理的设计标准可以提高设备的传热效率、安全稳定运行、清洁维护和节能性能。

在实际应用中，设计者应根据具体情况，综合考虑各种因素，确保设计符合相关的规范和标准，以达到预期的效果。

固定管板式换热器设计摘要固定管板式换热器是一种常见的换热设备，广泛应用于化工、能源、冶金等行业。

本文将介绍固定管板式换热器的基本原理、设计方法以及注意事项，以帮助工程师们更好地进行换热器的设计。

1. 引言换热器是工业生产中常见的设备之一，用于在不同流体之间进行热交换。

固定管板式换热器由许多平行管道和固定的平板组成，流体通过管道与平板交换热量。

固定管板式换热器具有结构简单、换热效率高的优点，因此在工程实践中被广泛采用。

2. 基本原理固定管板式换热器的基本原理是将两种不同温度的流体分别通过管道和平板，使其在接触的过程中进行热量传递。

其中，管道中的流体称为管侧流体，平板上的流体称为壳侧流体。

管侧流体和壳侧流体之间的热量传递通过壳管之间的壁薄传导、对流传热和辐射传热三种方式进行。

3. 设计方法固定管板式换热器的设计需要考虑多个因素，包括流体特性、传热系数、温差、压降等。

下面将介绍设计固定管板式换热器的基本步骤：3.1 确定换热面积换热面积是固定管板式换热器设计中的重要参数，一般需要根据具体的工况来确定。

常用的方法包括热负荷法、流体物性法等。

3.2 确定壳体和管子的尺寸壳体和管子的尺寸设计需要考虑流体的流速、壳体和管子材料、压力等因素。

在设计过程中需要保证壳体和管子的强度和密封性。

3.3 确定流体的流量流体的流量是固定管板式换热器设计过程中的另一个重要参数，可以通过工况和传热系数来确定。

流体的流量决定了换热器的尺寸和性能。

3.4 计算传热系数传热系数是固定管板式换热器性能的关键参数。

传热系数的计算需要考虑流体的性质、流速、壳侧和管侧的传热方式等。

3.5 设计壳侧和管侧流体的流动方式壳侧和管侧流体的流动方式直接影响换热效果。

常见的流动方式包括并流、逆流和交叉流，选择合适的流动方式需要考虑流体的性质、压降等因素。

4. 注意事项设计固定管板式换热器时需要注意以下几点：•确保换热器的结构强度和密封性，避免泄漏和破裂的情况发生；•流体的选择和流量的确定需结合具体工况，合理选择流量和流速；•传热系数的计算需考虑流体的性质、壳侧和管侧的传热方式等因素；•确定壳侧和管侧的流动方式时，需综合考虑流体的性质、压降等因素。

该项目来源于燕化正邦公司大型石化用板式换热器研发项目。

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。

国外自20世纪30年代开始,板式换热器的应用已非常普遍。

我国20世纪70年代,开始批量生产板式换热器。

近年来,板式换热器技术日益成熟,与传统管壳式换热器相比,其占地面积小、传热效率高、体积小、重量轻、污垢系数低、拆卸方便、板片品种多、适用范围广,在各个行业得到了广泛应用。

但是，传统板式换热器大多是可拆式的，主要以橡胶垫片密封，通常承压在2.0 MPa以下、耐温在200℃以下、容易泄漏，因此在石油化工装置中很少使用。

目前，板式换热器技术的发展趋势是:第一,板式换热器单元和单片面积大型化。

第二,采用无密封垫连接技术。

第三,由一种规格的板片设计几种不同波形夹角,以满足有不同压力降要求的场合。

第四,板片材料多样化,已使用了不锈钢、钛合金、高铬镍合金、蒙乃尔哈氏合金等材料,甚至还推出了石墨式换热器。

这促使产生了一种新型板式换热器---全焊接板式换热器，它具有以下优点：第一，组装、运输、吊装简单，便于向超大型发展。

第二，可采用多种不同的波纹板片作为传热元件，具有传热效率高、压降小、结构紧凑、占地面积小、金属耗量低等优势。

第三，采用焊接密封，避免了传统板式换热器胶垫密封受温度、压力的限制，设备的可靠性得到大幅提高。

适合装置长周期高可靠运行，特别是可以解决一些工业装置大型化或扩容改造由于设备庞大难以制造或受空间限制场地不足的矛盾。

符合当前国家节能环保的产业政策，在石化、电力、冶金、环保等行业具有非常广阔的推广使用前景。

国外如瑞典阿法拉伐公司生产的紧凑型COMPABLOC换热器是全焊接的,该产品核心部件采用零腐蚀的设计理念，板片及与介质接触的部位均由316L或其他高等级耐腐材料，板片厚度通常不小于1mm，非常适用于化学侵蚀性非常强的工况,适用于处理高温和高压,液体/液体工位,以及用作冷疑器、再沸器的蒸气加热器。

板式换热器设计选型计算方法和步骤板式换热器是一种常用的热交换设备，用于将热量从一个流体传递到另一个流体，常用于工业生产和暖通空调系统等领域。

在进行板式换热器设计的时候，需要进行选型计算，确保选用适合的设备。

以下是板式换热器设计选型计算的方法和步骤。

1.确定换热要求：在进行选型计算之前，首先需要明确换热器的换热要求。

需要确定的参数包括热量传递量、流体的流量及温度等。

根据实际应用需求，可以计算出所需要的传热面积。

2.确定流体性质：在进行选型计算之前，需要明确流体的物理性质，如密度、比热容、导热系数等。

这些参数将用于计算换热器的传热系数以及流体流量。

3.确定换热器类型：根据实际需求和换热要求，确定适合的换热器类型。

常见的板式换热器类型包括波纹板式换热器、平板式换热器和多馏分板式换热器等。

4.计算换热面积：根据给定的热量传递量和流体的物理性质，可以计算出所需的传热面积。

传热面积的计算公式为：A=Q/(U·ΔTm)，其中Q 为热量传递量，U为整体传热系数，ΔTm为全平均温差。

5.确定流体侧压降：计算流体在板式换热器内的压降，确保流体正常流动。

可以使用经验公式或流体力学计算方法来进行压降的计算。

6.选择合适的传热板：根据流体的流动性质和换热要求，选择合适的传热板。

传热板的选择应考虑其传热效果、耐腐蚀性、结构强度等因素。

7.确定板片数量：根据计算得到的传热面积和板片的面积，可以计算出所需的板片数量。

板片数量的选择应根据实际运行要求来确定，以确保换热器具有足够的传热面积。

8.确定板片间距和通道宽度：根据流体的流量和换热要求，确定板片间的间距和通道的宽度。

这些参数将影响流体的流速、压降以及换热效果。

9.进行换热器的设计绘图：根据以上计算结果，进行换热器的设计绘图。

绘图应包括换热器的尺寸、管道连接方式、流体进出口位置等详细信息。

10.进行换热器的性能验证：进行换热器的性能验证和参数调整，确保设计的换热器符合实际使用要求。

固定管板式换热器设计固定管板式换热器（Fixed Tube-sheet Heat Exchanger）是一种常见的换热设备，广泛应用于化工、石油、制药、食品等行业。

本文将介绍固定管板式换热器的设计原理、结构特点，并对其设计流程进行详细阐述。

一、设计原理在换热过程中，热量从高温流体通过管壁传递到低温流体。

高温流体进入管束，从管壁流过，将热量传递给管内的低温流体。

通过多个管束的交叉布置，可以实现大面积的热交换，提高换热效率。

二、结构特点1.管束结构合理：固定管板式换热器采用纵向布置的管束结构，利于流体流动，减小流体的阻力，提高换热效率。

2.管板紧密连接：管板与管束通过焊接或膨胀连接，保证流体不会泄漏或混合。

3.固定件的设计：固定件采用螺栓连接，可以方便地拆卸和维修换热器。

4.壳体结构合理：壳体采用圆筒形状，能够承受较大的内部压力，提供稳定的工作环境。

三、设计流程1.确定设计参数：根据工艺要求和流体性质，确定换热器的设计参数，包括换热面积、热交换系数、流体流量等。

2.确定管子布置方式：根据流体性质和布置空间，确定管子的布置方式，包括并列式、对流式、六边形等。

3.确定壳体尺寸和材质：根据管子的布置方式和流体流量，确定壳体的尺寸和材质，包括内径、壳体长度和壳体材质等。

4.选择管板和固定件：根据壳体尺寸和管子布置方式，选择合适的管板和固定件，包括管板和壳体的连接方式、固定件的材料等。

5.进行换热计算：根据流体性质和换热参数，进行换热计算，计算出换热器的换热效率和流体的出口温度等。

6.进行强度计算：根据壳体结构和管道布置，进行强度计算，确保换热器在正常工作条件下的安全可靠性。

7.绘制制图：根据设计参数和计算结果，绘制出换热器的制图，包括总装图、管束图、壳体图和焊接图等。

8.进行工艺设计：根据设计图纸和工艺要求，进行工艺设计，确定制造工艺和生产工序。

9.进行质量检验：对制造的换热器进行检验，包括外观质量、尺寸精度和焊接质量等。

板式换热器设计标准板式换热器是一种常见的换热器类型，在工业生产和生活中广泛应用。

为保证板式换热器的安全、高效运行，需要遵循一定的设计标准。

一、设计标准1.国际标准：板式换热器设计遵循国际标准，例如ASME VIII-1、British Standard 5500、EN 13445等。

这些标准对板式换热器的设计、材料、制造等方面都有详细规定。

2.行业标准：各行业制定了自己的板式换热器设计标准，例如石油化工行业使用的API 662标准、食品行业使用的3-A标准，这些标准基于国际标准进行调整和完善，以适应行业的特殊需求。

二、设计要求1.设计压力：板式换热器的设计压力应根据工作压力确定，按照国际标准进行计算和设计。

2.设计温度：板式换热器的设计温度应根据工作温度确定，应考虑介质的相变温度、冷却水温度等因素。

3.流量计算：板式换热器中的流量计算是设计的重要部分，需要考虑介质的物性、流速、换热系数等因素，以保证换热器的高效运行。

4.热传导计算：板式换热器的热传导计算也是设计的重要部分，需要根据板式换热器的结构、材料和工作条件进行计算。

5.材料选择：板式换热器的材料应考虑介质的性质、温度、压力等因素，选择合适的材料可以保证换热器的安全、耐腐蚀性和长寿命。

6.设计结构：板式换热器的设计结构应考虑到其维护、清洗、拆卸的方便性，以及防震、防腐等因素。

三、设计过程板式换热器的设计过程包括以下步骤：1.确定工作条件，包括工作压力、温度、流量等因素。

2.根据工作条件进行流量、热传导计算，确定板式换热器的尺寸、板数等设计参数。

3.选择合适的材料，制定制造工艺和工艺流程。

4.绘制板式换热器的装配图和构造图，进行结构和强度计算。

5.进行板式换热器的试制和试验，以验证设计的正确性和可靠性。

四、总结板式换热器的设计标准是保证其设计和制造质量的重要保障，设计应当根据国际标准和行业标准，并遵循设计要求，进行详细的流量、热传导、材料选择、结构设计等方面的计算和设计，保证板式换热器的高效、安全运行。

固定管板式换热器的设计
在设计固定管板式换热器时，需要考虑以下几个关键因素：
1.材料选择：根据介质的物理、化学性质选择合适的材料。

一般情况下，介质与管束之间的温差越大，所选用的材料强度要求越高。

常用的材
料有不锈钢、铜合金等。

2.物料平衡：需要对热交换系统的物料平衡进行计算和分析。

通过确
定供热介质和被加热介质的流量、温度差等参数，来确定换热面积与传热
系数。

3.传热面积计算：传热面积是固定管板式换热器设计的重要参数。

可
以根据传热方程进行计算，考虑到介质两侧的温度差、传热系数等因素。

4.流体流动计算：固定管板式换热器的流体流动模式一般有并流和逆
流两种。

通过计算两侧介质的速度分布、压降等参数，来确定换热器的尺
寸和设计。

5.压降计算：换热器的压降是影响流体流动和热交换效果的重要因素。

在设计中需要考虑介质流经管束时的阻力损失，并根据需要确定压降是否
符合要求。

6.管板结构设计：管板的结构应考虑到管夹的固定和密封效果。

可以
采用焊接、螺栓连接等方式，确保管束与管板之间有良好的接触和密封。

7.清洗和维护：在设计固定管板式换热器时，应考虑到清洗和维护的
便捷性。

合理设计管束和管板的间隙，便于清除可能堵塞的杂质。

8.安全性考虑：在设计中需要充分考虑换热器的安全性。

可以通过设
置泄漏检测器、冗余设计等手段，确保设备在运行中的安全性。

以上是固定管板式换热器设计的一些重要方面。

在实际设计中，还需要结合具体的工艺要求和实际情况进行综合考虑，以确保换热器的性能和可靠性。

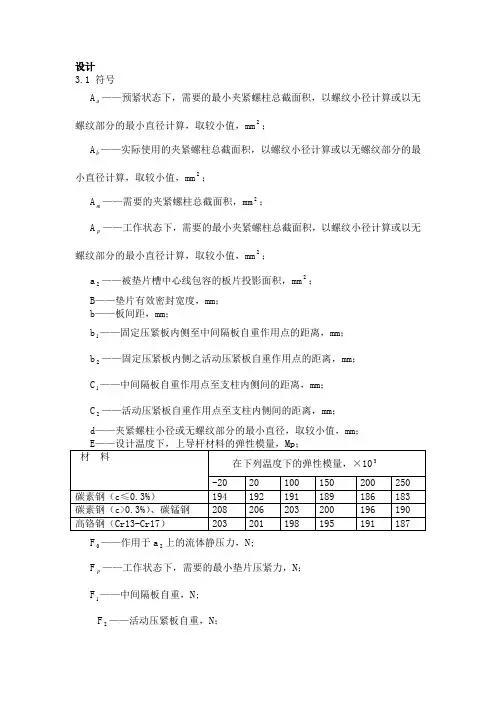

设计3.1 符号Aa——预紧状态下，需要的最小夹紧螺柱总截面积，以螺纹小径计算或以无螺纹部分的最小直径计算，取较小值，mm2；Ab——实际使用的夹紧螺柱总截面积，以螺纹小径计算或以无螺纹部分的最小直径计算，取较小值，mm2；Am——需要的夹紧螺柱总截面积，mm2；Ap——工作状态下，需要的最小夹紧螺柱总截面积，以螺纹小径计算或以无螺纹部分的最小直径计算，取较小值，mm2；a2——被垫片槽中心线包容的板片投影面积，mm2；B——垫片有效密封宽度，mm；b——板间距，mm；b1——固定压紧板内侧至中间隔板自重作用点的距离，mm；b2——固定压紧板内侧之活动压紧板自重作用点的距离，mm；C1——中间隔板自重作用点至支柱内侧间的距离，mm；C2——活动压紧板自重作用点至支柱内侧间的距离，mm；d——夹紧螺柱小径或无螺纹部分的最小直径，取较小值，mm；F0——作用于a2上的流体静压力，N;Fp——工作状态下，需要的最小垫片压紧力，N；F1——中间隔板自重，N;F2——活动压紧板自重，N；f——上导杆受载所引起跨度中点的挠度，mm；f1——上导杆自重所引起跨度中点的挠度，mm；f2——板片及所充介质（水或其它流体取密度大者）重力所引起的上导杆跨度中点的挠度，mm；f3——中间隔板自重所引起的跨度中点的挠度，mm；f4——活动压紧板自重所引起的上导杆跨度中点的挠度，mm；H——上下导杆内侧间的距离，mm；J——上导杆惯性矩，mm4；L——夹紧尺寸，固定压紧板内侧至活动压紧板内侧间的距离，mm，L=（s0+b）Np+n1s2L1——导杆长度（固定压紧板内侧至支柱内侧间的距离），mm；L2——夹紧螺柱长度，mm；l——垫片中心线的展开长度，mm；l1——板片长度，mm；m——垫片系数，橡胶：m=1，石棉：m=2；Np——板片总数；n——夹紧螺柱数量；n1——中间隔板数量；p——设计压力，Mpa；q1——上导杆自重均布载荷，N∕mm；q2——板片及所充介质（水或其它流体取密度大者）所引起的均布载荷，N∕mm；s——板片厚度，mm；s1——压紧板厚度，mm；s2——中间隔板厚度，mm；s3——垫片名义厚度，mm；Wa——预紧状态下，需要的最小夹紧螺柱载荷（即预紧状态下，需要的最小垫片压紧力），N ；W p ——工作状态下，需要的最小夹紧螺柱载荷，N ； y ——垫片比压力，橡胶：y=1.4Mpa ，石棉：y=11Mpa ； [σ]b ——常温下夹紧螺柱材料的许用应力，Mpa ； [σ]t b ——设计温度下夹紧螺柱材料的许用应力，Mpa ； δ——夹紧螺柱上的螺母与垫圈之和，mm 。
