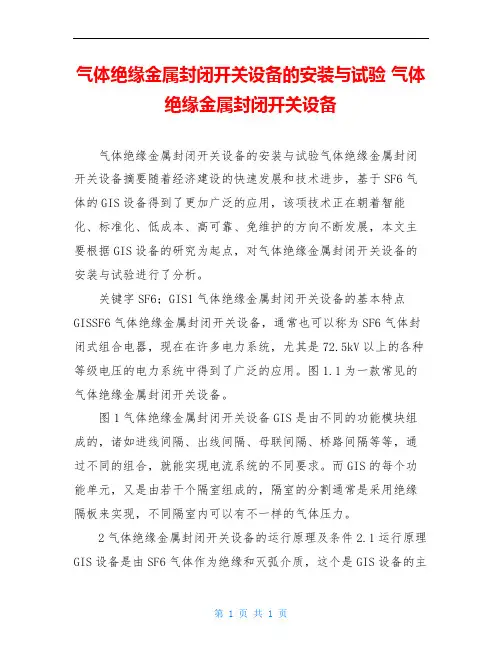

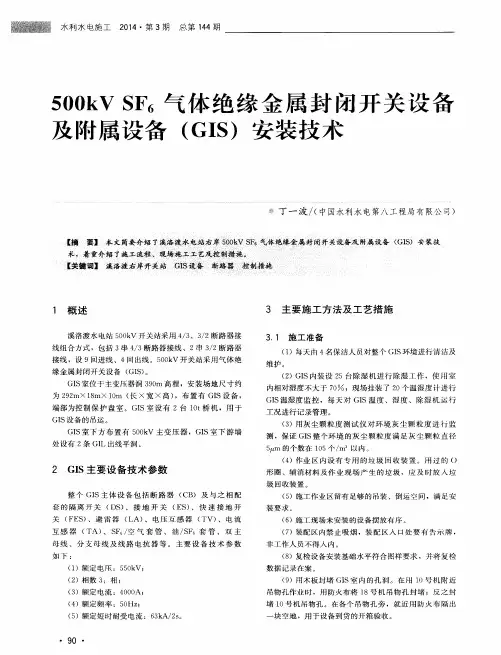

气体绝缘金属封闭开关设备的安装与试验气体绝缘金属封闭开关设备气体绝缘金属封闭开关设备的安装与试验气体绝缘金属封闭开关设备摘要随着经济建设的快速发展和技术进步，基于SF6气体的GIS设备得到了更加广泛的应用，该项技术正在朝着智能化、标准化、低成本、高可靠、免维护的方向不断发展，本文主要根据GIS设备的研究为起点，对气体绝缘金属封闭开关设备的安装与试验进行了分析。
关键字SF6；GIS1气体绝缘金属封闭开关设备的基本特点GISSF6气体绝缘金属封闭开关设备，通常也可以称为SF6气体封闭式组合电器，现在在许多电力系统，尤其是72.5kV以上的各种等级电压的电力系统中得到了广泛的应用。
图1.1为一款常见的气体绝缘金属封闭开关设备。
图1气体绝缘金属封闭开关设备GIS是由不同的功能模块组成的，诸如进线间隔、出线间隔、母联间隔、桥路间隔等等，通过不同的组合，就能实现电流系统的不同要求。
而GIS的每个功能单元，又是由若干个隔室组成的，隔室的分割通常是采用绝缘隔板来实现，不同隔室内可以有不一样的气体压力。
2气体绝缘金属封闭开关设备的运行原理及条件2.1运行原理GIS设备是由SF6气体作为绝缘和灭弧介质，这个是GIS设备的主要特征。
首先需要对GIS进行真空处理，然后放入SF6气体，并进行SF6气体水分进行测量，必须在运行中对GIS内的SF6气体进行实时监控。
整个GIS设备的工作原理如下所示第一步对断路器、隔离开关、快速接地开关进行选择控制，并在终端进行集中控制；第二步实时监视断路器、隔离开关、快速接地开关的工作状态；第三步实时监视各气室SF6气体密度及压力是否正常；第四步实现本间隔内断路器、隔离开关、快速接地开关之间的电气联锁；第五步显示一次主接线形式及运行状态；第六步监视控制回路电源是否正常；第七步集中控制，系统的各个元件都集中于就地控制柜的控制方式中。
除了断路器外，对各气室的抽真空、充放气、测水分等均集中在就地控制柜上进行。

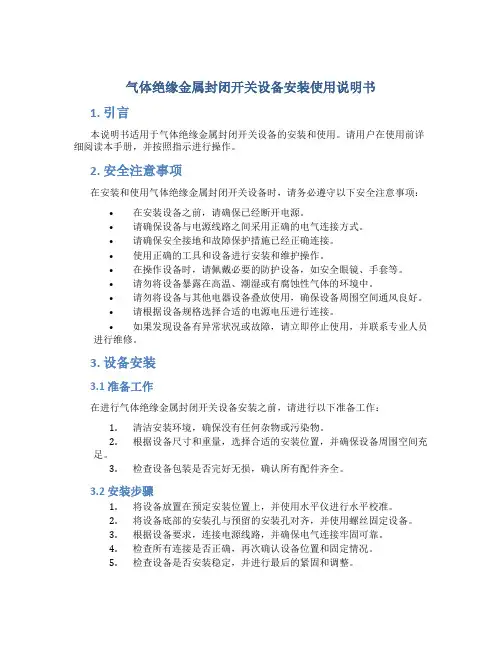

气体绝缘金属封闭开关设备安装使用说明书1. 引言本说明书适用于气体绝缘金属封闭开关设备的安装和使用。
请用户在使用前详细阅读本手册，并按照指示进行操作。
2. 安全注意事项在安装和使用气体绝缘金属封闭开关设备时，请务必遵守以下安全注意事项：•在安装设备之前，请确保已经断开电源。
•请确保设备与电源线路之间采用正确的电气连接方式。
•请确保安全接地和故障保护措施已经正确连接。
•使用正确的工具和设备进行安装和维护操作。
•在操作设备时，请佩戴必要的防护设备，如安全眼镜、手套等。
•请勿将设备暴露在高温、潮湿或有腐蚀性气体的环境中。
•请勿将设备与其他电器设备叠放使用，确保设备周围空间通风良好。
•请根据设备规格选择合适的电源电压进行连接。
•如果发现设备有异常状况或故障，请立即停止使用，并联系专业人员进行维修。
3. 设备安装3.1 准备工作在进行气体绝缘金属封闭开关设备安装之前，请进行以下准备工作：1.清洁安装环境，确保没有任何杂物或污染物。
2.根据设备尺寸和重量，选择合适的安装位置，并确保设备周围空间充足。
3.检查设备包装是否完好无损，确认所有配件齐全。
3.2 安装步骤1.将设备放置在预定安装位置上，并使用水平仪进行水平校准。
2.将设备底部的安装孔与预留的安装孔对齐，并使用螺丝固定设备。
3.根据设备要求，连接电源线路，并确保电气连接牢固可靠。
4.检查所有连接是否正确，再次确认设备位置和固定情况。
5.检查设备是否安装稳定，并进行最后的紧固和调整。
4. 设备使用4.1 开机与关机在使用气体绝缘金属封闭开关设备之前，请确保已经正确接通电源。
开机步骤1.检查设备与电源线路的连接是否正常。
2.打开设备主电源开关，并根据设备指示灯状态进行操作。
关机步骤1.关闭设备内部的相关开关，确保设备停止运行。
2.关闭设备主电源开关，并断开与电源线路的连接。
4.2 操作方法在正常使用气体绝缘金属封闭开关设备时，请按照以下操作说明进行操作：1.根据实际需要，设置设备的运行模式、参数和功能。

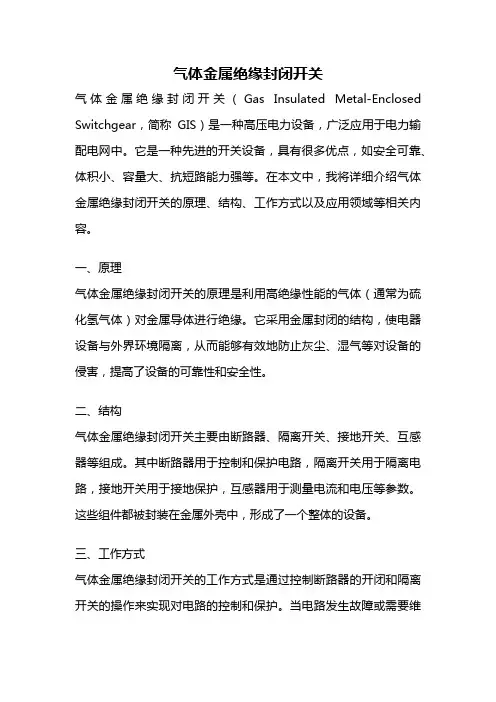

气体金属绝缘封闭开关气体金属绝缘封闭开关（Gas Insulated Metal-Enclosed Switchgear，简称GIS）是一种高压电力设备，广泛应用于电力输配电网中。
它是一种先进的开关设备，具有很多优点，如安全可靠、体积小、容量大、抗短路能力强等。
在本文中，我将详细介绍气体金属绝缘封闭开关的原理、结构、工作方式以及应用领域等相关内容。
一、原理气体金属绝缘封闭开关的原理是利用高绝缘性能的气体（通常为硫化氢气体）对金属导体进行绝缘。
它采用金属封闭的结构，使电器设备与外界环境隔离，从而能够有效地防止灰尘、湿气等对设备的侵害，提高了设备的可靠性和安全性。
二、结构气体金属绝缘封闭开关主要由断路器、隔离开关、接地开关、互感器等组成。
其中断路器用于控制和保护电路，隔离开关用于隔离电路，接地开关用于接地保护，互感器用于测量电流和电压等参数。
这些组件都被封装在金属外壳中，形成了一个整体的设备。
三、工作方式气体金属绝缘封闭开关的工作方式是通过控制断路器的开闭和隔离开关的操作来实现对电路的控制和保护。
当电路发生故障或需要维护时，可以通过操作断路器和隔离开关来切断电路。
在正常情况下，断路器处于闭合状态，形成一个完整的电路。
四、应用领域气体金属绝缘封闭开关广泛应用于电力输配电网中，特别适用于城市中心、高层建筑等空间有限的场所。
由于其体积小、容量大、安全可靠，因此在城市电网改造、新建电网等项目中得到了广泛的应用。
同时，由于气体金属绝缘封闭开关具有抗短路能力强的特点，使得其在电力系统的短路电流限制较高的场合得到了更为广泛的应用。
总结：气体金属绝缘封闭开关是一种先进的高压电力设备，具有很多优点，如安全可靠、体积小、容量大、抗短路能力强等。
它的原理是利用高绝缘性能的气体对金属导体进行绝缘，通过控制断路器和隔离开关的操作来实现对电路的控制和保护。
它广泛应用于电力输配电网中，特别适用于空间有限的场所。
气体金属绝缘封闭开关的出现，为电力系统的安全运行提供了可靠的保障。

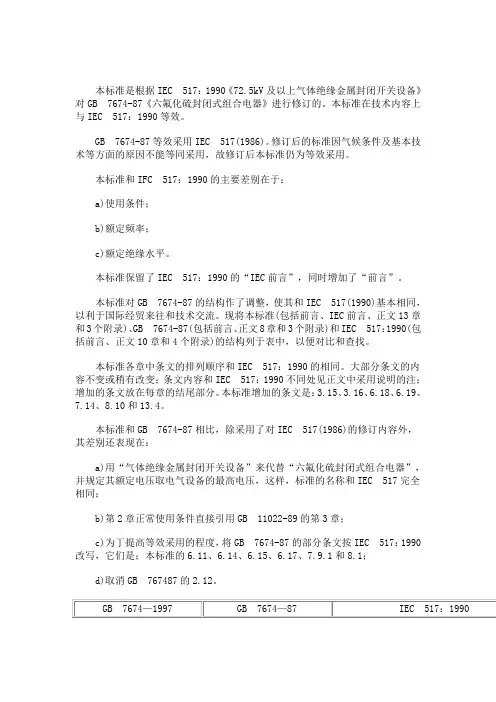

本标准是根据IEC 517：1990《72.5kV及以上气体绝缘金属封闭开关设备》对GB 7674-87《六氟化硫封闭式组合电器》进行修订的。
本标准在技术内容上与IEC 517：1990等效。
GB 7674-87等效采用IEC 517(1986)。
修订后的标准因气候条件及基本技术等方面的原因不能等同采用，故修订后本标准仍为等效采用。
本标准和IFC 517：1990的主要差别在于：a)使用条件；b)额定频率；c)额定绝缘水平。
本标准保留了IEC 517：1990的“I EC前言”，同时增加了“前言”。
本标准对GB 7674-87的结构作了调整，使其和IEC 517(1990)基本相同，以利于国际经贸来往和技术交流。
现将本标准(包括前言、IEC前言、正文13章和3个附录)、GB 7674-87(包括前言、正文8章和3个附录)和IEC 517：1990(包括前言、正文10章和4个附录)的结构列于表中，以便对比和查找。
本标准各章中条文的排列顺序和IEC 517：1990的相同。
大部分条文的内容不变或稍有改变；条文内容和IEC 517：1990不同处见正文中采用说明的注；增加的条文放在每章的结尾部分。
本标准增加的条文是：3.15、3.16、6.18、6.19、7.14、8.10和13.4。
本标准和GB 7674-87相比，除采用了对IEC 517(1986)的修订内容外，其差别还表现在：a)用“气体绝缘金属封闭开关设备”来代替“六氟化硫封闭式组合电器”，并规定其额定电压取电气设备的最高电压，这样，标准的名称和IEC 517完全相同；b)第2章正常使用条件直接引用GB 11022-89的第3章；c)为丁提高等效采用的程度，将GB 7674-87的部分条文按IEC 517：1990改写，它们是；本标准的6.11、6.14、6.15、6.17、7.9.1和8.1；d)取消GB 767487的2.12。
本标准自实施之日起，同时代替GB 7674—87。

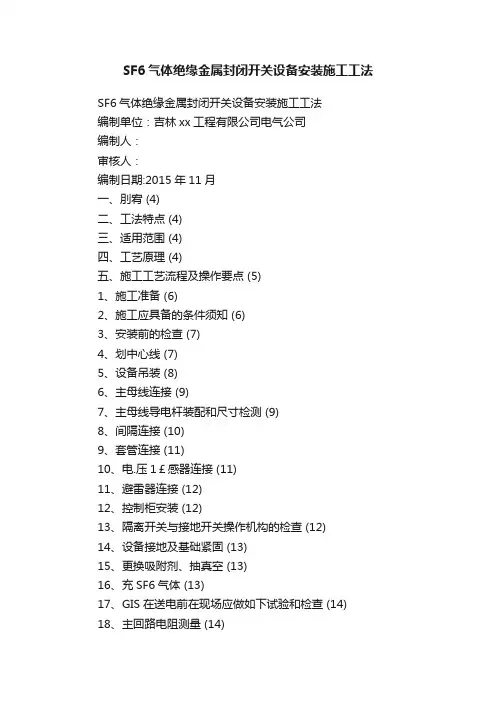

SF6气体绝缘金属封闭开关设备安装施工工法SF6气体绝缘金属封闭开关设备安装施工工法编制单位：吉林xx工程有限公司电气公司编制人：审核人：编制日期:2015年11月一、刖宥 (4)二、工法特点 (4)三、适用范围 (4)四、工艺原理 (4)五、施工工艺流程及操作要点 (5)1、施工准备 (6)2、施工应具备的条件须知 (6)3、安装前的检查 (7)4、划中心线 (7)5、设备吊装 (8)6、主母线连接 (9)7、主母线导电杆装配和尺寸检测 (9)8、间隔连接 (10)9、套管连接 (11)10、电.压1￡感器连接 (11)11、避雷器连接 (12)12、控制柜安装 (12)13、隔离开关与接地开关操作机构的检查 (12)14、设备接地及基础紧固 (13)15、更换吸附剂、抽真空 (13)16、充SF6气体 (13)17、GIS在送电前在现场应做如下试验和检查 (14)18、主回路电阻测量 (14)19、主回路工频酎压试验 (14)20、SF6气体密封性试验 (14)21、SF6气体含水量（20C的体积分数）测量 (15)22、SF6气体压力表开关动作特性检查 (15)23、联锁试验 (15)24、断路器试验 (15)25、电流互感器 (16)26、电压互感器 (17)27、交流耐压试验 (18)28、避雷器 (18)六、材料与设备 (19)1、主要施工工具： (19)2、主要试验仪器： (19)3、特殊消耗材料： (20)七、劳动力的组成 (20)八、质量控制措施 (20)8.1、施工质量控制耍点 (20)8.2、施工质量控制措施 (21)九、环境与安全措施 (22)9.1施工组织工作危险点及其控制措施 (22)9.2文明施工及环境保护管理措施 (22)十、效益分析 (23)十一、应用试例 (23)—、刖百随着我国电力行业科学技术不断的发展和创新，六箍化硫封闭式组合电器已经广泛的应用在各电压等级变电站安装工程中。

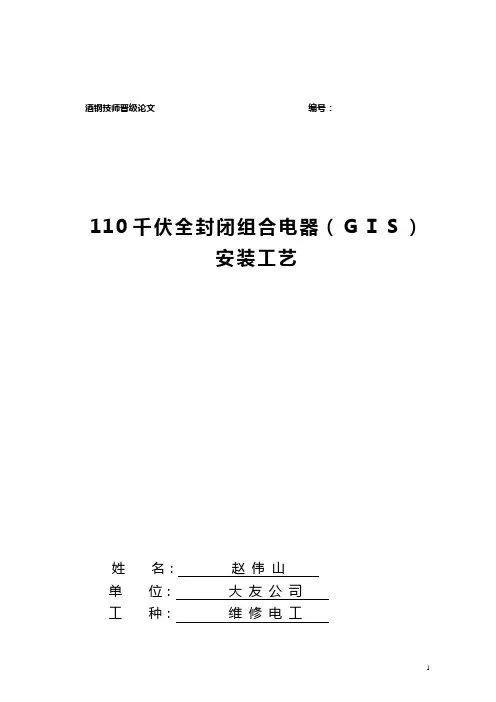

酒钢技师晋级论文编号：110千伏全封闭组合电器（ＧＩＳ）安装工艺姓名：赵伟山单位：大友公司工种：维修电工级别：高级技师指导教师：焦巨2010年 10 月 13 日110千伏全封闭组合电器（ＧＩＳ）安装工艺摘要全封闭气体绝缘高压开关柜（ＧＩＳ）是我国供电系统目前使用量较大的一种新型开关柜。
其基本特点是：金属封闭、气体绝缘、母线室和断路器室采用独立的间隔单元气室封闭，所有控制测量、保护采用传感技术及智能化控制系统，具有免维护、可靠性高、易于安装建设、抗严酷环境条件、维护工作量小等优点。
本文以酒钢铁烧110kv变电所ＧＩＳ的安装为例介绍ＧＩＳ的安装、调试、运行前的检查等。
关键词ＧＩＳ安装试验酒钢铁烧110kv变电所位于酒钢二总降北侧，主要为酒钢新建大高炉及265m3烧结机提供动力电源，110k v 变电所选用山东泰开开关厂生产的SF6全封闭组合电器(GIS),本期共安装10个间隔，即2个进线间隔、2个出线间隔、3个主变间隔、2个电压互感器间隔和1个母联间隔。
该GIS系统主要元件包括：封闭式断路器、封闭式隔离开关、接地开关、母线筒、电流互感器、电压互感器、封闭式氧化锌避雷器、充气套管、电动操作机构、弹簧操作机构、控制柜及电器中间箱等。
1工作原理电网各种操作信号和故障信号通过中控室传到本间隔后,由断路器切断或接通网路,用隔离开关将需要停电(或检修)部分进行隔离。
断路器与隔离开关之间装有电气联锁,隔离开关与接地开关之间装有电气联锁,以防止误操作,保证安全。
2工艺特点（１）本工艺将GIS本体的连接、拼装、电气一二次连接、电气及机械性能调试等一系列复杂的工序有机合理地结合起来，使其安装操作规范化、简单明了、易于掌握、实用可靠，避免了反复调试。
（２）本工艺能节省工时，提高效率，同时确保设备的可靠运行。
（３）本工艺适用于110kv及以上供电系统变电所GIS的安装。
3工艺步骤3.1基础槽钢的安装（１）对安装现场的要求：基础槽钢应与土建单位相互配合完成，在土建打配电室地坪之前安装调整完毕，安装完毕后土建单位再恢复地坪。

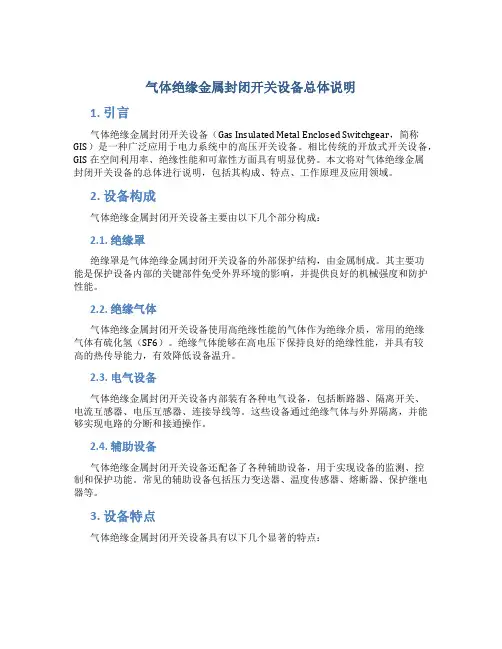

气体绝缘金属封闭开关设备总体说明1. 引言气体绝缘金属封闭开关设备（Gas Insulated Metal Enclosed Switchgear，简称GIS）是一种广泛应用于电力系统中的高压开关设备。
相比传统的开放式开关设备，GIS 在空间利用率、绝缘性能和可靠性方面具有明显优势。
本文将对气体绝缘金属封闭开关设备的总体进行说明，包括其构成、特点、工作原理及应用领域。
2. 设备构成气体绝缘金属封闭开关设备主要由以下几个部分构成：2.1. 绝缘罩绝缘罩是气体绝缘金属封闭开关设备的外部保护结构，由金属制成。
其主要功能是保护设备内部的关键部件免受外界环境的影响，并提供良好的机械强度和防护性能。
2.2. 绝缘气体气体绝缘金属封闭开关设备使用高绝缘性能的气体作为绝缘介质，常用的绝缘气体有硫化氢（SF6）。
绝缘气体能够在高电压下保持良好的绝缘性能，并具有较高的热传导能力，有效降低设备温升。
2.3. 电气设备气体绝缘金属封闭开关设备内部装有各种电气设备，包括断路器、隔离开关、电流互感器、电压互感器、连接导线等。
这些设备通过绝缘气体与外界隔离，并能够实现电路的分断和接通操作。
2.4. 辅助设备气体绝缘金属封闭开关设备还配备了各种辅助设备，用于实现设备的监测、控制和保护功能。
常见的辅助设备包括压力变送器、温度传感器、熔断器、保护继电器等。
3. 设备特点气体绝缘金属封闭开关设备具有以下几个显著的特点：3.1. 高度集成由于绝缘气体的优良性能和绝缘罩的结构设计，气体绝缘金属封闭开关设备具有高度的集成性。
设备内部的电气设备能够紧密布置，充分利用空间，有效提高场地的利用率。
3.2. 优异的绝缘性能绝缘气体具有优异的绝缘性能，能够有效隔离设备内部的电气元件和外界环境。
这种绝缘性能可靠，能够防止火灾和电弧事故的发生，保证电力系统的安全运行。
3.3. 高可靠性气体绝缘金属封闭开关设备采用先进的工艺和材料，具有较高的机械强度和抗短路能力。

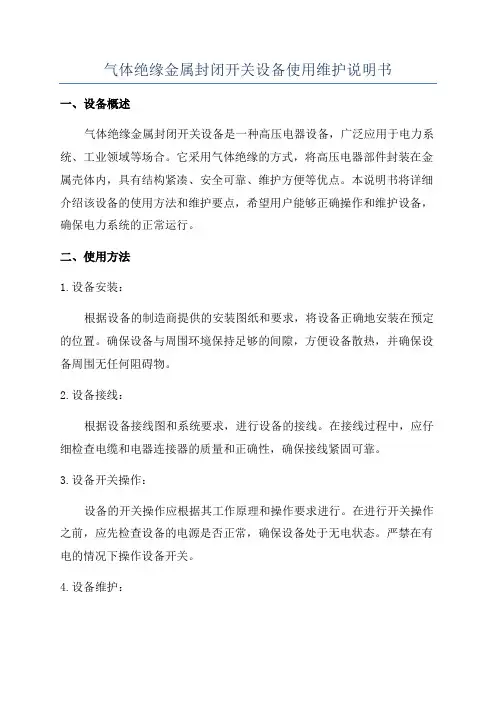

气体绝缘金属封闭开关设备使用维护说明书一、设备概述气体绝缘金属封闭开关设备是一种高压电器设备，广泛应用于电力系统、工业领域等场合。
它采用气体绝缘的方式，将高压电器部件封装在金属壳体内，具有结构紧凑、安全可靠、维护方便等优点。
本说明书将详细介绍该设备的使用方法和维护要点，希望用户能够正确操作和维护设备，确保电力系统的正常运行。
二、使用方法1.设备安装：根据设备的制造商提供的安装图纸和要求，将设备正确地安装在预定的位置。
确保设备与周围环境保持足够的间隙，方便设备散热，并确保设备周围无任何阻碍物。
2.设备接线：根据设备接线图和系统要求，进行设备的接线。
在接线过程中，应仔细检查电缆和电器连接器的质量和正确性，确保接线紧固可靠。
3.设备开关操作：设备的开关操作应根据其工作原理和操作要求进行。
在进行开关操作之前，应先检查设备的电源是否正常，确保设备处于无电状态。
严禁在有电的情况下操作设备开关。
4.设备维护：设备在运行过程中，应定期进行维护保养。
具体操作包括清洁设备外壳、检查开关状态、紧固螺栓、清理电器连接器等。
维护过程中，应确保设备断电，并按照制造商提供的要求进行操作。
三、设备维护要点1.清洁设备定期清洁设备外壳和内部组件，确保设备表面无灰尘、油污等杂质。
清洁时应使用软毛刷和湿布，避免使用带有腐蚀性和磨损性的清洁剂。
2.检查电源线路定期检查设备的电源线路，包括电缆和电器连接器。
检查时应检查连接是否紧固可靠，是否存在电线老化、损坏等情况。
如发现问题，应及时更换或修复。
3.检查开关状态定期检查设备开关状态，确保开关自由灵活。
如果开关存在卡阻、异常等情况，应及时进行维修或更换。
同时，还应检查开关触点是否正常，如有氧化或磨损等现象，应进行清洁或更换。
4.维护电器连接器定期检查电器连接器，确保连接稳固可靠。
检查时应检查连接器上的弹簧片是否损坏、变形，是否存在松动等情况。
如有问题，应及时更换连接器或进行维修。
5.定期维护根据设备的使用频次和工作环境，在设备使用一段时间后，应定期进行维护检修。

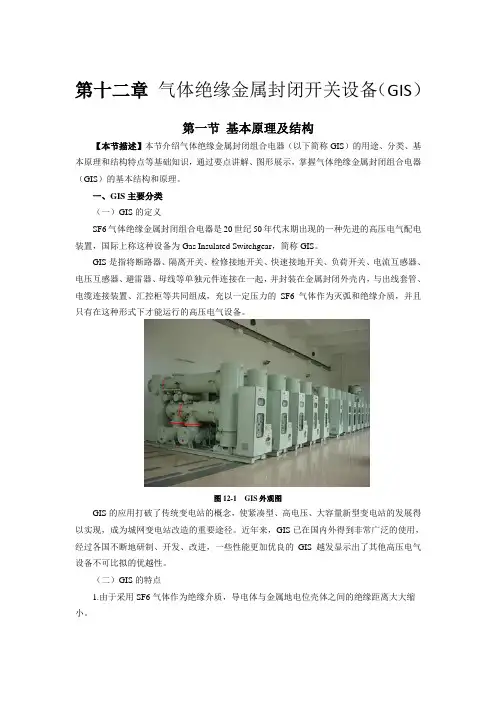

第十二章气体绝缘金属封闭开关设备（GIS）第一节基本原理及结构【本节描述】本节介绍气体绝缘金属封闭组合电器（以下简称GIS）的用途、分类、基本原理和结构特点等基础知识，通过要点讲解、图形展示，掌握气体绝缘金属封闭组合电器（GIS）的基本结构和原理。
一、GIS主要分类（一）GIS的定义SF6气体绝缘金属封闭组合电器是20世纪50年代末期出现的一种先进的高压电气配电装置，国际上称这种设备为Gas Insulated Switchgear，简称GIS。
GIS是指将断路器、隔离开关、检修接地开关、快速接地开关、负荷开关、电流互感器、电压互感器、避雷器、母线等单独元件连接在一起，并封装在金属封闭外壳内，与出线套管、电缆连接装置、汇控柜等共同组成，充以一定压力的SF6气体作为灭弧和绝缘介质，并且只有在这种形式下才能运行的高压电气设备。
图12-1 GIS外观图GIS的应用打破了传统变电站的概念，使紧凑型、高电压、大容量新型变电站的发展得以实现，成为城网变电站改造的重要途径。
近年来，GIS已在国内外得到非常广泛的使用，经过各国不断地研制、开发、改进，一些性能更加优良的GIS越发显示出了其他高压电气设备不可比拟的优越性。
（二）GIS的特点1.由于采用SF6气体作为绝缘介质，导电体与金属地电位壳体之间的绝缘距离大大缩小。
2.全部电器元件都被封闭在接地的金属壳体内，带电体不暴露在空气中（除了采用架空引出线的部分），运行中不受自然条件的影响，其可靠性和安全性比常规电器好得多。
3.SF6气体是不燃不爆的惰性气体，所以GIS属防爆设备，适合在城市中心地区和其他防爆场合安装使用。
4.GIS主要组装调试工作已在制造厂内完成，现场安装和调试工作量较小，因而可以缩短变电站安装周期。
5.只要产品的制造和安装调试质量得到保证，在使用过程中除了断路器需定期维修外，其他元件几乎无需检修。
6.GIS设备结构比较复杂，要求设计制造、安装调试水平高。
附件5：气体绝缘金属封闭开关设备技术标准（附编制说明）１目次1 总则 (1)2. 使用条件 (2)2.1 正常使用条件 (2)2.2 特殊使用条件 (3)3 术语和定义 (5)4 技术要求 (5)4.1 额定电压 (5)4.2 额定绝缘水平 (5)4.3 额定频率 (7)4.4 额定电流与温升 (7)4.5 额定短时耐受电流 (7)4.6 额定峰值耐受电流 (8)4.7 额定短路持续时间 (8)4.8 断路器及隔离开关 (8)4.9 其他设备 (10)4.10 母线 (10)4.11 绝缘子 (10)4.12 操动机构 (10)4.13 用作绝缘的气体的额定密度和最小运行密度 (10)5 设计和结构 (10)5.1 一般要求 (10)5.2 对GIS中六氟化疏气体的要求 (11)5.3 支撑、底架及接地 (11)5.4 控制和辅助设备 (12)5.5 动力合闸 (14)5.6 贮能合闸 (15)5.7 脱扣器操作 (15)5.8 气体监测系统及气体压力闭锁装置 (17)5.9 铭牌 (17)5.10 防护等级 (18)5.11 内部故障 (19)5.12 外壳 (20)5.13 隔室 (21)5.14 防爆 (21)5.15 联锁 (22)5.16 断路器的其他要求 (23)5.17 隔离开关和接地开关 (23)5.18 电流互感器 (23)5.19 电压互感器 (23)5.20 避雷器 (23)5.21 对电缆绝缘试验的规定 (23)5.22 GIS出线的连接 (23)5.23 伸缩节 (25)5.24 母线 (25)5.25 油漆 (25)I5.26 压缩机及管道系统 (25)5.27 二次回路及就地控制柜 (26)6 型式试验 (26)6.1 概述 (26)6.2 绝缘试验 (27)6.3 无线电干扰试验 (30)6.4 回路电阻测量 (30)6.5 温升试验 (30)6.6 短时和峰值耐受电流试验 (31)6.7 开断能力和关合能力试验 (31)6.8 机械试验 (32)6.9 辅助回路和运动部分防护等级验证 (32)6.10 外壳强度试验 (32)6.11 防雨试验 (33)6.12 内部故障电弧试验 (33)6.13 极限温度下机械操作试验 (34)6.14 气体密封性试验 (34)6.15 噪音测量 (34)6.16 断路器 (35)6.17 隔离开关 (36)6.18 构成GIS的其他主要元件 (37)7 出厂试验 (37)7.1 主回路绝缘试验 (38)7.2 辅助回路绝缘试验 (38)7.3 主回路电阻测量. (38)7.4 局部放电试验 (38)7.5 外壳压力试验 (38)7.5 气体密封性试验 (38)7.7 机械试验 (38)7.8 电气、气动和其他的辅助装置试验 (39)7.9 接线检查 (39)7.10 六氟化硫气体的水分含量测定 (39)7.11 断路器出厂试验项目 (39)7.12 隔离开关出厂试验项目 (40)7.13 构成GIS的其他主要元件 (40)8 现场交接试验 (40)8.1 GIS现场交接试验项目包括： (40)8.2 外观检查 (41)8.3 主回路电阻测量 (41)8.4 元件试验 (41)8.5 SF6气体的验收 (42)8.6 气体密封性试验 (42)8.7 SF6气体湿度测量 (42)8.8 主回路绝缘试验 (43)8.9 局部放电测量 (43)8.10 辅助回路的绝缘试验 (44)8.11 联锁试验 (44)8.12 气体密度装置及压力表校验 (44)II9 备品备件及专用工器具 (44)9.1 备品备件 (44)9.2 专用工器具 (44)10 GIS的选用导则 (45)11 查询和订货时提供的资料 (45)11.1 系统的特征 (45)11.2 工作条件 (45)11.3 设备及其元件的特征 (45)11.4 操动机构的特征 (46)12 投标时提供的资料 (46)12.1 额定值和特征 (46)12.2 设备及其元件的更详细情况 (46)12.3 型式试验证书或报告 (47)12.4 结构特征 (47)12.5 操动机构的特征 (47)12.6 有关需经制造厂和用户预先协商的所有事项的资料 (47)12.7 推荐的备件、专用工具和试验用附件清单 (47)12.8 运行和维护的说明。
第十二章气体绝缘金属封闭开关设备（GIS）第一节基本原理及结构【本节描述】本节介绍气体绝缘金属封闭组合电器（以下简称GIS）的用途、分类、基本原理和结构特点等基础知识，通过要点讲解、图形展示，掌握气体绝缘金属封闭组合电器（GIS）的基本结构和原理。
一、GIS主要分类（一）GIS的定义SF6气体绝缘金属封闭组合电器是20世纪50年代末期出现的一种先进的高压电气配电装置，国际上称这种设备为Gas Insulated Switchgear，简称GIS。
GIS是指将断路器、隔离开关、检修接地开关、快速接地开关、负荷开关、电流互感器、电压互感器、避雷器、母线等单独元件连接在一起，并封装在金属封闭外壳内，与出线套管、电缆连接装置、汇控柜等共同组成，充以一定压力的SF6气体作为灭弧和绝缘介质，并且只有在这种形式下才能运行的高压电气设备。
图12-1 GIS外观图GIS的应用打破了传统变电站的概念，使紧凑型、高电压、大容量新型变电站的发展得以实现，成为城网变电站改造的重要途径。
近年来，GIS已在国内外得到非常广泛的使用，经过各国不断地研制、开发、改进，一些性能更加优良的GIS越发显示出了其他高压电气设备不可比拟的优越性。
（二）GIS的特点1.由于采用SF6气体作为绝缘介质，导电体与金属地电位壳体之间的绝缘距离大大缩小。
2.全部电器元件都被封闭在接地的金属壳体内，带电体不暴露在空气中（除了采用架空引出线的部分），运行中不受自然条件的影响，其可靠性和安全性比常规电器好得多。
3.SF6气体是不燃不爆的惰性气体，所以GIS属防爆设备，适合在城市中心地区和其他防爆场合安装使用。
4.GIS主要组装调试工作已在制造厂内完成，现场安装和调试工作量较小，因而可以缩短变电站安装周期。
5.只要产品的制造和安装调试质量得到保证，在使用过程中除了断路器需定期维修外，其他元件几乎无需检修。
6.GIS设备结构比较复杂，要求设计制造、安装调试水平高。
GIS气体绝缘金属封闭开关设备安装摘要：气体绝缘金属封闭开关设备(Gas Insulated metal-enclosed Switchgear,简称GIS)是20世纪60年代中期出现的一种新型电器装置。
它是将断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、进出线套管或电缆终端等元件组合封闭在接地的金属壳体内，充以一定压力的SF6气体作为绝缘介质和灭弧介质所组成的成套开关设备。
由于它既封闭又组合，故占地面积小，不受环境的影响，噪音低，无线电干扰水平低，运行安全可靠且维护工作量少，因而得到了大力发展。
关键词：新型电器装置、许多优点、大力发展引言：特斯拉超级工厂项目（一期）220千伏变电站工程采用山东泰开高压开关有限公司的ZF16-252 开关设备。
本站220kV部分为2个独立的单母线接线形式，每条母线含电缆进线1回，变压器出线1回。
共计6个间隔主变进线间隔2个，电缆进线间隔2个、母线设备间隔2个。
该变电站工程于10月17日受电。
从5月1日打桩到受电历时168天，创下了上海同等规模电力配套项目的最快接电速度，较同等规模客户的平均接电用时缩短约50%，比以往同类项目的最快接电时长进一步缩短约30%。
1.施工准备GIS安装，前期准备工作尤为重要。
1.1 技术准备根据厂家安装手册、施工图纸编制施工方案，给施工班组进行技术交底，熟悉设备的施工安装工序及技术要求。
1.2人员组织包括施工负责人，技术员，培训合格工人，起重工，厂家技术指导人员。
1.3机具及材料准备吊车、真空泵、吸尘器、微水仪、千斤顶、水平仪。
设备应经过检验合格，并在有效期内。
安装用的材料，由厂家提供。
到货验收检查：包装应完好无损。
所有元件、附件、备件及专用工器具应齐全、无损伤变形及锈蚀。
瓷件及绝缘件应无裂纹及破损。
充有SF6 的运输单元或部件，其压力值应符合产品的技术规定。
出场证件及技术资料应齐全。
1.4 安装现场环境控制GIS设备对现场的安装的环境要求很高，在施工前必须严格作好施工区域的环境条件控制。
气体绝缘金属封闭开关设备摘要本文介绍了气体绝缘金属封闭开关设备。
首先，介绍了气体绝缘金属封闭开关设备的技术特点，包括结构、功能和选择参数。
其次，全面讨论了气体绝缘金属封闭开关设备的安装方法，以及安装和检查中的注意事项。
最后，总结了气体绝缘金属封闭开关设备的优点和使用特殊环境中的应用。
关键词：气体绝缘金属封闭开关设备；安装方法；注意事项；优点；应用IntroductionTechnical characteristics2. The airtight insulation medium in the sealed tank ensures the insulation level and the long-term safe operation of the device. The airtight insulation medium can fill the empty space inside the switchgear and provide reliable insulation performance.3. GIS has a highly modularized structure, which ensures the reliability of the equipment. The modular structure of GIS is convenient for maintenance and repair without special tools or testing equipment.4. GIS has a wide range of applications, especially inspecial environments. It is suitable for places with high altitude, large temperature changes and high humidity.Installation method1.In order to ensure the safety and reliability of the equipment, it is necessary to check the installation conditions before installation. The installation position should be clean and dry. The foundation should be solid without vibration and the ground resistance should be ≤4Ω. The power supply should meet the requirements of the device.2. GIS should be installed horizontally and the single module should be located in a relatively closed space to avoid direct sunlight or rain. The distance between the front and rear of the equipment should be greater than 2 meters.3. GIS should be correctly grounded. The grounding resistance should be ≤ 4Ω. The grounding cabl e should be greater than 25mm2 in cross section.4. GIS should be installed on the ground with appropriate bolts. The bolt should not be tightened too much. Theinstallation of GIS should be stable and reliable.Precautions for installation and inspection1.The personnel who install and maintain GIS must be qualified. They should master the technical documents of the equipment and understand the relevant safety requirements.2. Before turning on the power supply, it is necessary to check whether the wiring inside the switchboard is correct. Themain switch must be on the off state and the grounding switch must be on the closed state.3. After the power is turned on, it is necessary to check whether the current and voltage of the switchgear are normal.。
气体绝缘金属封闭开关设备（GIS）安装施工工法张娜陆丽杰陈忆杰中国石油天然气管道局第五工程公司目录1.前言 (1)2.工法特点 (1)3.适用范围 (2)4.工艺原理 (2)5.施工工艺流程及操作要点 (3)5.1工艺流程 (3)5.2操作要点 (4)6.材料与设备 (13)6.1主要施工工具和工器具 (13)6.2主要试验、仪表设备 (14)7.质量控制 (14)8.安全措施 (15)9.环保措施 (15)10.效益分析 (16)11.应用实例 (16)气体绝缘金属封闭开关设备（GIS）安装施工工法河北华北石油工程建设有限公司张娜陆丽杰陈忆杰1.前言随着电气自动化的发展，传统供电系统主要电气设备基本上是以充油作为绝缘，或灭弧介质，不但技术落后，而且存在各种不可克服的缺陷，同时维护量大，加大了维护成本，大大影响系统供电的可靠性。
GIS组合电器，具有占地面积小、噪音小、无火灾危险、检修周期长、运行安全、可靠等特点，是国家经贸委、国家电力公司推荐的城网建设改造工程中优先选用的产品。
为提高供电系统的可靠性，采用先进的开关设备势在必行。
2009年华北油田水电厂留路110kV变电所改造工程采用全新的ZF10-128(L)/T3150-40型气体绝缘金属封闭开关设备（GIS）,是将断路器，隔离开关，接地开关，电流互感器、电压互感器、避雷器、母线、进出线套管和电缆终端等元件组合封闭在接地的金属壳体内，充以一定压力的SF6气体作为绝缘介质所组成的开关设备，提高系统安全稳定运行系数。
相继在华北油田水电厂任五站、华北油田水电厂石化西变电所、华北油田水电厂任东220kV 变电所中均应用气体绝缘金属封闭开关设备（GIS）。
本工法总结了我公司多年来在110kV变电站及220kV变电站施工的管理技术和工艺技术，对GIS安装、断路器安装、出线套筒安装、进出线PT\CT安装调试程序和操作要点进行了比较详细的叙述。
工程在工程开工时根据现场实际情况和用户需要，制定安装、质量方针目标，在验收土建混凝土尺寸、吊装准备、工具、材料、安全、人员培训等方面实施系统的程序控制，施工方法采用平行作业，安装与调试分开作业。
在施工进度及施工质量上得到了充分的保证。
2.工法特点该工法工序完整、流程紧凑、用人和机械台班少，工期能够保证，与传统施工方法相比，省时省力，能够保证工期。
并强调了在安装环节对设备的检查以及调试工作在安装的过程中实时进行。
3.适用范围适用于工矿企业中110kV电压等级及其以上的开关站供电系统的进线及对站内主变压器的进线。
4.工艺原理本工法对GIS安装、断路器安装、出线套筒安装、进出线PT、CT电气调试试验的施工步骤进行了程序化安排，对每个分项安装起始和结束控制在总体施工网络图的计划时间内，来进行施工进度和工程质量的控制。
保证清洁度是GIS总装和现场安装中最首要的任务，密封性是GIS绝缘的关键，真空度的要求是总装和安装过程中的第三个控制因素，在进出线PT、CT安装程序强调了安装各环节对设备检查以及调试工作在安装过程中的实时进行。
安装的总体顺序为依据GIS的设备特点和现场的位置情况，先进行GIS的基础支架安装，断路器安装、隔离开关、电流互感器、阀门、SF6气体密度监控器、吸附剂、可伸缩外壳这样一个流程来进行现场的一个组装，由于每个工程设计间隔不同，按照顺序依次进行安装。
由于GIS组合电器具有独特的结构特点，它的安装工艺有着更加严格的要求。
1)装配应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行，并采取防尘、防潮措施。
2)制造厂已经装配好的各电器元件，在现场组装时不应解体检查，如有缺陷必须在现场解体时，应经制造厂同意，并在厂方人员指导下进行。
3)应按制造厂的编号和规定的程序进行组装，不得混装，不许用物体撞击SF6气体管路和压缩空气管路，不允许杂质进入管内，不许损坏SF6气体和压缩空气系统密封面和密封圈。
4)使用的清洁剂、润滑剂、密封脂和擦拭材料必须符合产品的技术规定，已用过的密封垫(圈)不得重复使用。
5)所有螺栓的紧固均应使用力矩板手，其力矩值应符合产品的技术规定。
6)设备接线端子的接触面应平整、清洁、无氧化膜，并涂以薄层电力复合脂，镀银部分不得挫磨，载流部分其表面应无凹陷及毛刺，连接螺栓应齐全、紧固。
7)在SF6气体压力充至额定压力之前，断路器只可用手力操作杆操作，不要操作其它任何部件。
8)在检查GIS内部时，应先回收SF6气体，然后吹入压缩空气，并用氧气浓度表检查，当氧气浓度大于18%时，才能开始工作。
5.施工工艺流程及操作要点5.1工艺流程图5.1 工艺流程图5.2操作要点5.2.1施工准备1 设备安装前应安装现场进行全面清扫、检查，具备设备进场条件。
2 基础埋件应预埋并通过验收，重复检查预埋件的相对位置尺寸、水平高差、牢固程度及接地线引出位置等是否符合设计和制造厂的技术要求。
埋件包括：1）预埋铁板埋件完成；2）电缆管线埋件完成；3）暗敷接地网扁铁埋件完成。
3 按基础设计图以及制造厂技术要求，测量出各间隔断路器、母线、控制柜等的控制中心线及受力点、并在地面上（或墙面）对其位置进行标识，再校核高程准确。
此项工作结束后，对安装场地进行全面清扫，使安装现场环境符合要求。
位置标识内容主要包括：1）先在地面确定母联断路器基础所在位置，再确定另两台断路器位置；2）确定出线母线位置；3）确定GIS基础钢架安装位置，使之与图纸一致。
4 根据到货清单和图纸，开箱清点设备及其附件，并按照安装顺序将设备倒运到现场。
5 设备外观检查内容与清洁工作，包括：1）检查电压互感器的震动指示器；2）用交货清单检查所有的工具和仪器；3）设备外观损伤检查，检查设备外部损伤痕迹；如果发现有损伤痕迹，建议作适当的测量；4）组合件外部清洁；5）安装时必须打开的组合件，检查内部损伤和清洁，检查设备内部损坏和清洁情况；如果发现有损伤痕迹，建议作适当的测量。
如果需要清洁，清洁设备；6）法兰和O形圈，准备法兰和导体与模块的配对连接，检查O形圈；7）气密和透气套管，在每一个出货模具装配之前，检查主设计图以确保气密和透气套管已经安装在正确的位置。
8）拉杆安装和测量安装间宽度，拉杆是根据运输用途被螺杆紧固的，并且在膨胀节气体间隔被充入气体之前，需要调整与设备图纸一致。
在充入气体之后重复测量过程，记录两次测量结果。
当调整是正确的，内部的球形座可以用手转动。
6 施工前，对施工人员进行技术工艺交底、安全生产措施交底、文明施工教育。
7 设备安装前检查排除作业面围栏杆、孔洞盖板未完善等危险源，检查排除设备吊装、管口对接等危险源。
5.2.2验收土建混凝土基础尺1 预埋件要求是一块整料，且平直，所有预埋件要高出基准水平面10mm 。
2 每隔预埋件水平最高和最低差不超过2mm,所有尺寸最大偏差为上下3mm 。
3 “W”表示GIS 的接地点，接地引线应于主接地网连接，在开关室内相互独立，接地短路电流 31.5kA 。
所有预埋件要求与主接地网连接。
4 最大不解体单元重量6.5吨，尺寸5700*1600*3100。
5 GIS 设备安装调试完后，应将GIS 底架支架与预埋件基础焊接牢固。
6 GIS 室下部要求通风，吊高大于6.5米。
7 K2为GIS 二次控制电缆出线孔位置，尺寸为400×400。
8 设备进出口位置由用户自定，建议尺寸：300（宽）×4500（高）。
9 未标注预埋槽钢长度为 1200mm,未标注尺寸可在图中直接量取。
5.2.3 GIS 设备安装图5.2.3 GIS 设备安装子流程图1 法兰的连接1）检查法兰内部和外部，法兰光亮表面的准备取决是否暴露在内部气体中（内部区域B ）或者外部空气中（外部区域A ）。
确保外部法兰和封盖表面不能有灰尘，清除塑料运输盖和所有粘性胶带和Tectyl 506胶（用于运输和存储）的痕迹，清洁法兰金属密封正面，检查凹槽和密封面是否损坏。
2）清洁O 形圈，用液体清洁剂沾湿lint-free 纸来擦拭，不能将O 形圈沉浸在清洁剂中或者保持浸入状态。
如果O形圈距被安装之初少于12个月，并且没有明显的损坏或者变形，可以被再使用，将O形圈涂上一层凡士林薄膜，把O形圈到法兰凹槽，保证其在凹槽内均匀完整。
同时凡士林薄膜应该保持原来的位置。
3）根据厂家的技术要求，在法兰内外部区域涂抹相应的密封胶，保证胶面厚度均匀。
4）连接法兰之前，用真空吸尘器清洁气体间隔。
5）按照图纸要的位置，调整好法兰面的中心位置，对接法兰面插入紧固螺杆（涂有密封胶），使用力矩扳手按照对角线方向紧固所有螺杆。
2 导体的连接1）在导体的连接过程中，不允许灰尘或金属粉末进入组件，镀铜的铝导体接触表面必须长时间防止不允许的电压降和接触腐蚀，接触面不应有损伤，清除导体表面残留的油脂；然后涂上一层薄薄的凡士林薄膜。
2）选择合适的导体连接器。
刚性和柔性导体连接器在开关设备里面被使用，刚性导体连接器安装在室内的结构内部，柔性导体连接器补偿制造和安装公差并吸收导体的热量膨胀。
3 管母线的吊装1）按照产品的技术规定选用吊装器具和吊点，不得用钢丝绳进行管母线的吊装。
2）桥机吊装过程中应使管母线保持平行对接，让管母线导电杆顺利插入梅花触头，确保触头接触良好后将分支母线外壳连接起来。
3）母线起吊过程中的速度控制：表5.2.3 母线起吊过程中速度出线套管的安装，应在各部位设备安装完毕后进行安装。
出线套管安装前，首先对瓷套外观进行仔细的检查，不能有破损和缺釉的情况。
然后清扫干净瓷套上的灰土，打开瓷套护盖，清洗瓷套内部，装好内部屏蔽罩及导电杆。
5 接地线安装1）基础应与主接地网可靠连接，焊接与螺接点施工严格按照图纸及有关规范进行。
2）设备的接地线按设计要求和接地网可靠连接，接地必须可靠，接触良好。
接地线接触面应清洁，并涂有导电膏。
GIS 设备的接地线必须保证其连续性、完整性。
6 GIS 间隔设备的安装1）GIS 间隔设备的安装，将间隔母联断路器吊装就位，调整间隔的底座，使其中心位置和高程符合要求后，将底座临时点焊固定。
2）GIS 设备对接时，应平行对接，不允许有蹩劲。
3）按厂家的技术资料，依次安装与其相连的分支母线和套管4）GIS 设备安装完成后须对外观进行清扫、补漆等工作，标示相序、涂相色等。
7 GIS 附属设备的安装1）严格按照施工图纸固定隔离开关、电流电压互感器、避雷器以及电缆终端钢支撑，注意出线墙洞封堵。
2）装配SF6气体检测系统，按照厂家的技术要求布置铜管的走向。
3）安装现场控制盘柜，进行电缆的敷设及二次配线。
5.2.4 GIS 气体作业图5.2.4 GIS 气体作业子流程图气体作业主要包括：抽真空、充SF6气体。
组装好多个间隔后，先对气隔室逐个进行抽真空去水分、再充SF6气体。
