机械分析天平 TG328A 328B 628A

浅谈TG328A天平在检定过程中常见故障及解决方法本文首先简要介绍了TG328A型天平，并在此基础上对TG328A型天平在检定过程中的常见故障与解决方法进行研究。

期望通过本文的研究能够对提高TG328A型天平的测量准确性有所帮助。

【關键词】TG328A型天平；故障一、TG328A型天平简介TG328A型天平是TG系列双盘机械天平中的一种，它采用的是空气阻尼，光电读数，该型号的天平具有称量结果准确、读数简单方便、价值低廉等特点，可应用于实验室、工矿等场所进行精密称量分析。

TG328A型天平主要是由以下几个部分组成：横梁、挂钩、阻尼器、秤盘、托盘、避震垫脚、变压器、砝码、照明器、开关旋钮等等。

该天平的最大量程为200g，分度值为0.1mg，机械加码的范围为10～199.990mg；其光学读数范围如下：微分刻度全量值为10mg，每一个小格的刻度值为0.1mg，计空载±1分度；秤盘直径为75mm，天平净重约为18kg。

TG328A型分析天平归属于双盘等臂式天平的范畴，它的横梁采用的是铜镍合金材质，其上装有3把玛瑙刀，中间位置处为固定的支点刀，两侧为可以调节的承重刀。

其中支点刀位于刀垫上，而刀垫则牢靠固定于天平立柱上部，横梁的启停装置为双层折翼式，为防止刀锋损坏，在使用时必须确保天平稳定；光学报影装置固定在底板上前方，能够直接读出0.1-10mg范围内的重量值。

二、TG328A型天平在检定过程中的常见故障与解决方法（一）常见故障分析1.光学系统故障。

该系统是TG328A天平的主要组成部分之一，较为常见的故障如下：①天平启动后照明器不亮。

导致这一故障问题的原因主要有以下两种：一种是线路故障，另一种是开关故障。

②天平开启后照明器亮到投影屏上无亮光。

造成此类故障的原因是光路不通，致使光线无法达到投影屏的位置处。

③投影屏上光线亮度不足。

当聚光管无法聚光或是放大镜的镜面不洁净时，容易导致此类故障问题的发生。

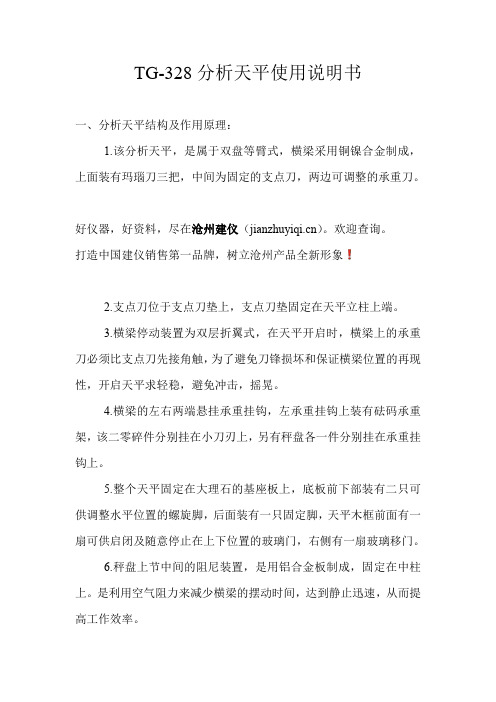

TG-328分析天平使用说明书一、分析天平结构及作用原理：1.该分析天平，是属于双盘等臂式，横梁采用铜镍合金制成，上面装有玛瑙刀三把，中间为固定的支点刀，两边可调整的承重刀。

好仪器，好资料，尽在沧州建仪（）。

欢迎查询。

打造中国建仪销售第一品牌，树立沧州产品全新形象2.支点刀位于支点刀垫上，支点刀垫固定在天平立柱上端。

3.横梁停动装置为双层折翼式，在天平开启时，横梁上的承重刀必须比支点刀先接角触，为了避免刀锋损坏和保证横梁位置的再现性，开启天平求轻稳，避免冲击，摇晃。

4.横梁的左右两端悬挂承重挂钩，左承重挂钩上装有砝码承重架，该二零碎件分别挂在小刀刃上，另有秤盘各一件分别挂在承重挂钩上。

5.整个天平固定在大理石的基座板上，底板前下部装有二只可供调整水平位置的螺旋脚，后面装有一只固定脚，天平木框前面有一扇可供启闭及随意停止在上下位置的玻璃门，右侧有一扇玻璃移门。

6.秤盘上节中间的阻尼装置，是用铝合金板制成，固定在中柱上。

是利用空气阻力来减少横梁的摆动时间，达到静止迅速，从而提高工作效率。

7.光学报影装置，固定在底板上前方，可直接读出0.1-10毫克以内的重量值。

8.天平外框左侧装有机械加码装置，通过三档增减砝码的指示旋钮来变换自10毫克-199.99克砝码以内所需重量值。

二、分析天平主要技术指标：规格型号技术参数：秤盘尺寸TG328A200g/0.1mg80mmTG328B200g/0.1mg80mm1TG628A200g/1mg80mm三、分析天平性能特点：1.TG系列双盘机械天平，采用空气阻尼，光电读数，具有称量准确，读数简便，价格实惠。

2.专供实验室，学校，工矿等作精密称量分析用。

四、天平的安装方法：a．安装前的准备工作安装前的准备工作安装前的准备工作安装前的准备工作1.安装选择：天平必须放在牢固的台上，不准有震动，气流存在，室内气温要求干燥明亮，温度最好保持在20℃±2℃左右，避免阳光晒射单面受热和气温潮湿，反之影响天平的灵敏度和正确性。

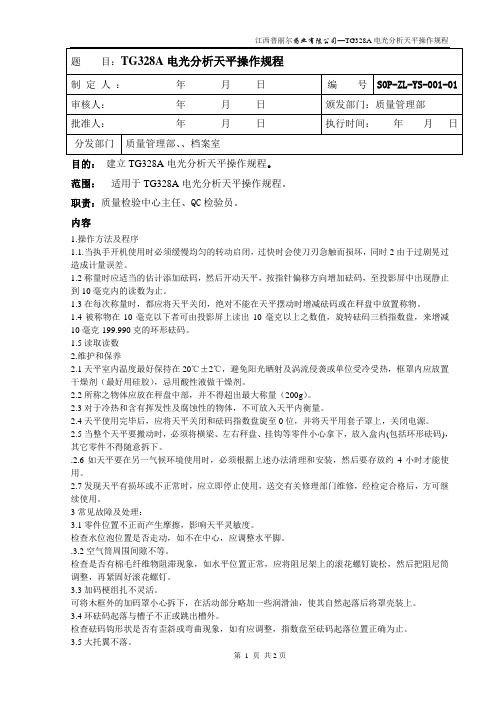

目的：建立TG328A电光分析天平操作规程。

范围：适用于TG328A电光分析天平操作规程。

职责：质量检验中心主任、QC检验员。

内容1.操作方法及程序1.1.当执手开机使用时必须缓慢均匀的转动启闭，过快时会使刀刃急触而损坏，同时2由于过剧晃过造成计量误差。

1.2称量时应适当的估计添加砝码，然后开动天平，按指针偏移方向增加砝码，至投影屏中出现静止到10毫克内的读数为止。

1.3在每次称量时，都应将天平关闭，绝对不能在天平摆动时增减砝码或在秤盘中放置称物。

1.4被称物在10毫克以下者可由投影屏上读出10毫克以上之数值，旋转砝码三档指数盘，来增减10毫克-199.990克的环形砝码。

1.5读取读数2.维护和保养2.1天平室内温度最好保持在20℃±2℃，避免阳光晒射及涡流侵袭或单位受冷受热，框罩内应放置干燥剂（最好用硅胶），忌用酸性液做干燥剂。

2.2所称之物体应放在秤盘中部，并不得超出最大称量（200g）。

2.3对于冷热和含有挥发性及腐蚀性的物体，不可放入天平内衡量。

2.4天平使用完毕后，应将天平关闭和砝码指数盘旋至0位，并将天平用套子罩上，关闭电源。

2.5当整个天平要搬动时，必须将横梁、左右秤盘、挂钩等零件小心拿下，放入盒内(包括环形砝码)，其它零件不得随意拆下。

.2.6如天平要在另一气候环境使用时，必须根据上述办法清理和安装，然后要存放约4小时才能使用。

2.7发现天平有损坏或不正常时，应立即停止使用，送交有关修理部门维修，经检定合格后，方可继续使用。

3常见故障及处理：3.1零件位置不正而产生摩擦，影响天平灵敏度。

检查水位泡位置是否走动，如不在中心，应调整水平脚。

.3.2空气筒周围间隙不等。

检查是否有棉毛纤维物阻滞现象，如水平位置正常，应将阻尼架上的滚花螺钉旋松，然后把阻尼筒调整，再紧固好滚花螺钉。

3.3加码梗组扎不灵活。

可将木框外的加码罩小心拆下，在活动部分略加一些润滑油，使其自然起落后将罩壳装上。

机械天平测量结果的不确定度评定1 概述1.1 测量依据：JJG98-2006《机械天平检定规程》；1.2 测量环境条件：温度18℃～26℃，温度波动0.5℃，湿度不大于75%； 1.3 计量标准：E 2等级标准砝码。

1.4 被测对象：采用直接比较法得到天平的示值误差，用加载与卸载的方法分别对分析天平的示值变动性、不等臂性误差、分度值误差、挂砝码组合误差等性能进行检测。

2 天平分度值的标准不确定度u(s 0)2.1 数学模型、误差传播及灵敏系数:em I I N r--=∆12 取：12I I L -= 式中：m r -- 测定分度值用的标准小砝码的折算质量值（mg ）;e –标称分度值（mg ）I i -- 测分度值时的天平示值（分度）(I=1,2,4,5…) 不确定度传播率：)()()()()(][)(2222222L u L c m u m c x u N u r r i x f i +==∆∂∂∑2.2 不确定度分量评定2.2.1 与标准砝码有关的不确定度u (m)该分量与标准砝码的不确定度，可通过查标准砝码检定证书得到，取k =2,则：()2002.0=m u =0.001mg2.2.2 与分辨率有关的不确定度u （I ）该分量为人员读数误差引起的不确定度，与天平的分度值有关，模拟读数细分为0.2e ，假设服从均匀分布，由于是两次读数的差，故又合成为三角分布，6=k ，则：()62.0d I u ==0.082分度2.2.3 合成标准不确定度不确定度评定汇总表3 空秤天平示值重复性的标准不确定度u （△0）该分量为对被检天平的空秤变动性有关，其测量重复性误差为△0=I 0(最大)- I 0(最小)，故此该分量的不确定度评估。

u （△0）=160.010-=-∆n ＝0.0分度式中：n 为测量次数，n=6该扩展不确定度取k =2为U=0.0分度4 全量天平示值重复性的标准不确定度u （△P ）该分量为对被检天平的全量变动性有关，其测量重复性误差为△P =I P (最大)- I P (最小)，故此该分量的不确定度评估。

TG328B万分之一机械分析天平的操作使用TG328B万分之一机械分析天平操作步骤如下：1. 称量前的准备1.1 检查各部件是否处于正常状态。

检查专用砝码的数目和天平零件部位是否在正确位置上，旋转器上的读数盘应指零。

1.2 检查天平盘是否清洁，如有灰尘或其它杂物，用软毛刷清扫干净。

2. 使用方法2.1 接通电源后，关闭天平两侧门，轻轻转动开关手柄，使横梁落下，观察光屏上的标线是否与“0”位重合。

2.2 如果离“0”处不远，可轻轻调节零位微调使其重合。

2.3 如标线与“0”位较远，应关闭天平，调节横梁上的平衡螺丝，再开启天平。

3. 称量方法3.1 被称物的载体必须干净，不得将称量的药物直接放在天平盘上。

称量吸湿性和挥发性强的物体，须放在密闭的容器中进行。

称具有腐蚀性的物体时，必须注意不要把被称量物洒落在天平盘或底板上，以免腐蚀天平的零件。

被称物应放在盘的正中央。

3.2 过冷和过热的物品都不能直接在天平上称量。

凡是经过干燥或灼烧的物品，必须放在干燥器内在室温冷却，方可称量。

3.3 为了缩短称量时间，可在称量之前估计它的重量，把砝码预先放置，以提高称量速度。

3.4 取放被称物和加减法码时，都必须关好升降枢纽，以免损坏天平的部件。

开关升降枢纽动作要轻。

3.5 称量后，轻轻关闭升降枢纽，取下被称物并将砝码复位，旋转器的读数盘恢复指零。

关好天平门，切掉电源，罩好天平罩。

4【仪器维护及保养知识】（电子分析天平的维护）：4.1 天平箱内的各部件尽可能不要用手直接接触，如必须接触时，应将手指擦干净，最好是戴上干净的手套。

4.2 称量时不要打开前门，以防呼出的热气、水汽、二氧化碳和气流影响称量。

读数时，一定要关上天平两侧的门。

4.3 砝码用专用镊子夹取，不可用手直接取用。

4.4 天平处于开启状态时，不可在秤盘上取放物品或砝码。

TG328B分析天平操作规程
1、慢慢旋动升降枢钮，开启天平，观察指针的摆动范围，如指针摆动偏向一边，可调节天平梁上零点调节螺丝。

2、在每次称量时，绝不能在天平开时增减砝码，或在秤盘中放置秤物。

3、将要称量的物质从左门放入左盘中央，按先在托盘天平上称得的初称质量用镊子夹取适当砝码从右门放入右盘中央，用左手慢慢半升升降枢钮（因天平两边质量相差太大时，全升升降枢钮可能会引起吊耳脱落。

损坏刀刃），视指针偏离情况由大到小添减砝码。

待克组砝码试好后，再加游码调节。

在加游码调节天平平衡过程中，右门必须关闭，这时可以将升降枢钮全部升起，待指针摆动停止后，要使标牌上所指刻度在零点或附近。

TG328B分析天平维保内容
1、天平室内温度最好保持在22℃±4℃，避免阳光晒射及涡流侵袭或单面受热，框罩内应放置干燥剂，最好用硅胶，忌用酸性液做干燥剂。

2、尽少地开启天平的前门，取放砝码及样品时，可以通过左右门进行，关闭窗门时务必要轻缓。

TG328B分析天平安全操作规程
1、旋动开关旋钮时，必须缓均匀，过快时会使刀刃急触而损坏，同时由于过剧晃动造成计量误差。

2、天平一旦搬动后，应重新校核。

3、称料时，应小心轻放，以免物质掉落，砸坏天平。

TG328A天平的要求及使用游玉红(定陶县计量测试所，山东荷泽274100)应用科技喃要]从要建好天平操作台、化验室的卫生、保挂室内相对湿度、工作人员工作时应美好门窗及天平在正式使用前，使用中和使用完毕后是如何操作等几方面采详细述说了T G328A天平的要求强使用。

[关键词]TG328A天平；要求；使用随着社会的不断发展，人民生活水平不断提高，对产品质量的要求越来越严格。

提高产品质量化验室起着关键性的作用，而天平是企业化验室中不可缺少的仪器之一。

为配合Q S产品认证的实施，进一步提高产品质量，笔者将化验室中TG328A天平在使用中应注意的问题及解决方法谈点自己的看法：首先，要建好天平操作台。

天平要放在操作台上，不能放在桌子上。

由于桌子不牢固，受外界因素影响较大，会使天平停点经常变动，从而影响使用：化验室不能离工作车间太近，否则化验室与车间容易产生共震。

因此化验室应设在楼房的底层，室内备有稳固的天平台，天平台以混凝土整块浇注为好，台基应从地面下深层筑起，并采取必要的减震措施，台基应与房屋基础隔开，台面四周与墙壁保持适当空隙。

其次要注意化验室的卫生，化验室的卫生直接影响天平的使用效果。

有的化验室灰尘太多，灰尘落在刀子、刀承上或虫子在天平上结网，对天平的示值影响很大，从而影响产品的质量。

工作人员应穿工作服，带鞋套，经常清除天平上的灰尘，保持天平的潜吉。

再次，保持室内相对湿度。

在去年夏天，有个化验室的天平一直游走，静止不下来，后来发现是因为下了几天雨室内湿度太大，使天平的刀承E凝结了一层水膜，这层水膜虽然很薄，眼睛察觉不出，但它对刀口产生的吸附力，足以影响到横梁的静止位置，用干燥的脱脂棉给它攘拭以后，用空调除湿，这种情况就解决了。

最后，工作人员工作时应关好门窗。

有的化验室的天平在窗户下面虹对着f-I n，做化验的时候开着窗户或门，由于气流较大，气流进入并非完全密封的天平罩内，由于天平的灵敏度较高，微小的气流也能使静止点游移不定，无法读取数值。

TG328型电光分析天平示值变动性影响因素分析电光分析天平是一种具有电光读数系统的等臂双盘精密天平，比如TG328型，它主要由外框、立柱、横梁系统、吊挂系统、光学读数系统、制动机构和机械加码装置组成。

该天平的最大称量为200g，分度值为0.1mg，属于三级天平。

由于该天平具有精度高、称量速度快、变动性小和价格实惠等优点，是目前我们公司分析测试中心使用率最高的计量仪器。

TG328型电光分析天平天平的示值变动性在调修中是比较复杂的，产生的原因是多方面的。

所谓示值变动性就是指同一物体重复衡量结果的差异，这种差异越小越好。

现就工作中的体会谈谈TG328型电光分析天平的安装结构对示值变动性的影响及其解决办法。

1TG328型电光分析天平的示值变动性产生的原因1.1 客观环境的影响①天平单臂受热，使横梁臂比变化造成变动性。

②温度不稳定使臂比不断变化造成变动性。

③由于温度变化，不但使横梁的两臂发生长或短的变化，也会使横梁的高度发生变化从而改变了天平重心位置影响分度值。

④天平横梁上各个零件和螺钉的材质不一样，当遇冷或受热后，材料的线性膨胀系数不同使刀座的固定状态变化，造成变动性。

⑤周围环境震动的影响造成变动性。

⑥门框不密合，受到气流的冲击造成变动性。

⑦天平的刀子，大多是玛瑙的，属多孔性材料，对潮湿的吸附性大，表面易凝成水膜造成变动性。

⑧刀子、刀承、支架等部分有灰尘和纤维等物的沾染造成变动性。

要消除客观坏境对TG328型电光分析天平的影响必须保证天平使用温度一般为17～22℃，温度波动不大于1℃。

天平室内应无气流扰动及强磁场干扰，远离震动源，天平应远离、电炉、空调、暖气、高温炉等点热源。

天平室避免阳光直接照射以免造成温差引起天平的不等比臂误差。

天平应放置在平整、稳固、具有很好地防震效果的工作台面上。

天平内应放置变色硅胶或其他适宜的干燥剂保持其干燥，天平外应使用防护罩防止灰尘和异物进入保持其洁净。

1.2 天平结构的影响TG328型电光分析天平分为TG328A和TG328B两种型号，TG328A为全自动加码分析天平，TG328B为半自动加码分析天平。
