SVG的原理、特点及优势1、静止无功补偿技术介绍静止无功补偿技术经历了3代：第1代为机械式投切的无源补偿装置，属于慢速无功补偿装置，在电力系统中应用较早，目前仍在应用；第2代为晶闸管投切的静止无功补偿器（SVC），属无源、快速动态无功补偿装置，出现于20世纪70年代，国外应用普遍，我国目前有一定应用，主要用于配电系统中，输电网中应用很少；第3代为基于电压源换流器的静止同步补偿器（Static Synchronous Compensator，STATCOM），亦称SVG，属快速的动态无功补偿装置，国外从20世纪80年代开始研究，90年代末得到较广泛的应用。
早期的无功补偿装置主要是无源装置，方法是在系统母线上并联或者在线路中串联一定容量的电容器或者电抗器。
这些补偿措施改变了网络参数，特别是改变了波阻抗、电气距离和系统母线上的输入阻抗。
无源装置使用机械开关，它不具备快速性、反复性、连续性的特点，因而不能实现短时纠正电压升高或降落的功能。
20世纪70年代以来，以晶闸管控制的电抗器（TCR）、晶闸管投切的电容器（TSC）以及二者的混合装置（TCR+TSC）等主要形式组成的静止无功补偿器（SVC）得到快速发展。
SVC可以看成是电纳值能调节的无功元件，它依靠电力电子器件开关来实现无功调节。
SVC 作为系统补偿时可以连续调节并与系统进行无功功率交换，同时还具有较快的响应速度，它能够维持端电压恒定。
SVC虽然能对系统无功进行有效的补偿，但是由于换流元件关断不可控，因而容易产生较大的谐波电流，而且其对电网电压波动的调节能力不够理想。
随着大功率全控型电力电子器件GTO、IGBT及IGCT的出现，特别是相控技术、脉宽调制技术（PWM）、四象限变流技术的提出使得电力电子逆变技术得到快速发展，以此为基础的无功补偿技术也得以迅速发展。
静止同步补偿器，作为FACTS家族最重要的成员，在美国、德国、日本、中国相继得到成功应用。
电压型的STATCOM（SVG）直流侧采用直流电容为储能元件，通过逆变器中电力半导体开关的通断将直流侧电压转换成交流侧与电网同频率的输出电压。
基于PSCAD/EMTDC的三电平电压源型STATCOM的仿真研究作者：房公柱谢歆来源：《现代电子技术》2015年第22期摘要：根据STATCOM的基本原理，分析和推导了其数学模型。
根据其数学模型，利用PSCAD/EMTDC电力系统仿真软件建立了三电平静止同步补偿器STATCOM的仿真模型。
采用SPWM调制方式和PI调节的控制策略来控制系统的直流侧电压的稳定和输出无功功率的大小，并对其进行了仿真。
仿真结果证明采用此种控制策略能够达到控制要求，也说明了三电平电压源型STATCOM可以很好地补偿无功功率，提高功率因数，有效地改善电能质量。
关键词： PSCAD/EMTDC；三电平电压源型静止同步补偿器；变换器；无功补偿；SPWM中图分类号： TN702.2⁃34 文献标识码： A 文章编号： 1004⁃373X（2015）22⁃0147⁃03静止同步补偿器STATCOM具有体积小、容量大、调节连续、响应速度快、经济性能好等优点，对于抑制电压闪变，提高电力系统暂态稳定性、可靠性、安全性具有重要的作用，因此，STATCOM在电力系统中的应用受到了广泛的重视[1⁃2]。
STATCOM也是一种电力电子装置，其基本形式仍然是三相桥式电压型或电流型的拓扑结构，主要以电压型为主。
对于大功率逆变器的场合，开关器件的功率处理能力和开关频率之间存在着矛盾，一般功率越大开关频率越低。
两电平变流器在中高压场合运用时，由于受到开关频率的限制难以应用高性能PWM技术来改善传统大容量变流器的性能，人们力图通过对大功率变流器的电路拓扑和控制策略等方面进行研究以提高电力电子变流器的容量同时改善其性能[3⁃6]。
在STATCOM中，也经常采用两电平变流器的多重化技术，但是这需要昂贵、笨重、耗能的变压器，大大增加了系统的体积和成本。
本文采用中点箝位型三电平逆变电路构成STATCOM的主电路[7]，简要介绍其工作原理，并在PSCAD/EMTDC下进行了STATCOM的补偿特性的仿真研究。

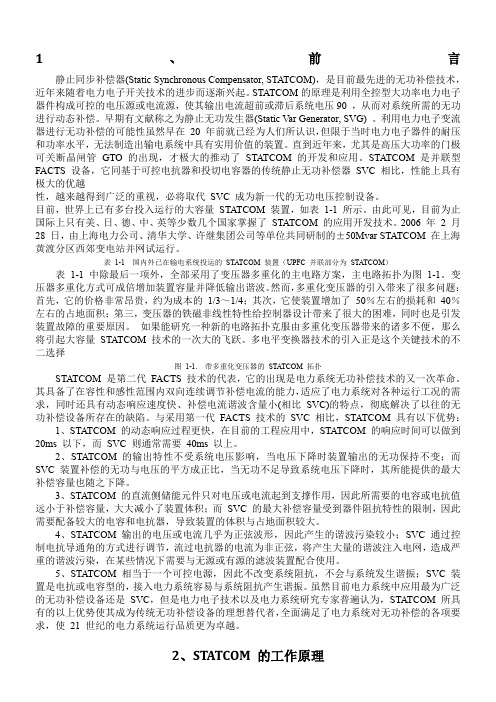

1、前言静止同步补偿器(Static Synchronous Compensator, STATCOM)，是目前最先进的无功补偿技术，近年来随着电力电子开关技术的进步而逐渐兴起。
STATCOM的原理是利用全控型大功率电力电子器件构成可控的电压源或电流源，使其输出电流超前或滞后系统电压90 ，从而对系统所需的无功进行动态补偿。
早期有文献称之为静止无功发生器(Static Var Generator, SVG) 。
利用电力电子变流器进行无功补偿的可能性虽然早在20 年前就已经为人们所认识，但限于当时电力电子器件的耐压和功率水平，无法制造出输电系统中具有实用价值的装置。
直到近年来，尤其是高压大功率的门极可关断晶闸管GTO 的出现，才极大的推动了STATCOM 的开发和应用。
STATCOM 是并联型FACTS 设备，它同基于可控电抗器和投切电容器的传统静止无功补偿器SVC 相比，性能上具有极大的优越性，越来越得到广泛的重视，必将取代SVC 成为新一代的无功电压控制设备。
目前，世界上已有多台投入运行的大容量STATCOM 装置，如表1-1 所示。
由此可见，目前为止国际上只有美、日、德、中、英等少数几个国家掌握了STATCOM 的应用开发技术。
2006 年2 月28 日，由上海电力公司、清华大学、许继集团公司等单位共同研制的±50Mvar STATCOM 在上海黄渡分区西郊变电站并网试运行。
表1-1 国内外已在输电系统投运的STATCOM 装置（UPFC 并联部分为STA TCOM）表1-1 中除最后一项外，全部采用了变压器多重化的主电路方案，主电路拓扑为图1-1。
变压器多重化方式可成倍增加装置容量并降低输出谐波。
然而，多重化变压器的引入带来了很多问题：首先，它的价格非常昂贵，约为成本的1/3～1/4；其次，它使装置增加了50％左右的损耗和40％左右的占地面积；第三，变压器的铁磁非线性特性给控制器设计带来了很大的困难，同时也是引发装置故障的重要原因。
链式STATCOM在密集型大城市电网中的应用摘要:链式结构是高压大容量STATCOM中广泛应用的一种结构。
本文首先介绍了链式STATCOM的拓扑结构;然后详细分析了母线电压控制策略;最后针对装置自身存在的不对称,采用分相电流校正控制策略解决环流问题。
关键词:静止同步补偿器(STATCOM);链式结构;母线电压控制策略;分相电流校正控制策略密集型大城市电网通常都远离电源,且普遍存在无功储备不足的问题,电网在受到扰动时会引起母线电压降低和系统无功进一步不足,从而导致电压崩溃。
应用于输电系统的高压大容量静止同步补偿器(STATCOM)一般装设于变电站第三绕组侧,可在维持或控制节点电压、无功补偿、提高系统的静态和暂态稳定性等方面起到重要作用。
目前已投运的高压大容量STATCOM主要分为两种结构:多重化结构和链式结构。
链式STATCOM相对于多重化STAT COM,具有无需多重化接入变压器、占地面积小、效率高、可实现分相控制和冗余运行等优点,近年来得到了广泛研究和应用[1]。
本文介绍了链式STATCOM的拓扑结构,分析了母线电压控制策略稳态时链式STATCOM总是从系统吸收有功功率,而从系统吸收的无功功率由系统电压与链式STACOM输出电压之间的夹角决定。
2 母线电压控制策略链式STATCOM的V/I特性如图3所示[2]。
调差曲线的调差率定义为调差曲线的调差率小于10%(典型值为3%～5%),参考电压在0.9～1.1范围内变化(典型值为0.95～1.05)。
在链式STATCOM运行特性中加入调差率有如下好处。
(1)相对较小的额定容量取得几乎相同的控制目标。
(2)防止链式STATCOM过于频繁地达到其输出极限。
根据链式STATCOM的V/I特性曲线,母线电压调节器如图4所示。
实际测得的基波正序无功电流与代表调差率的系数相乘,再输入到加法节点。
sign的符号取法为:感性时使参考电压上升,容性时使参考电压下降。
