CAD的模型、布局、图纸空间CAD的模型和布局是什么意思？什么叫图纸空间？在AUTOCAD 或浩辰CAD等同类的CAD软件中，新建一张空图，我们都可以看到底部有一个标签栏，分别写着“模型(Model)”和“布局（Layout）”，不仅初学者不清楚模型和布局到底怎么用，就是一些使用CAD多年的设计师也不太了解布局的用途。

CAD之所以要增加布局，主要是考虑排图打印的需要。

通常我们在模型空间绘制图形，在布局空间设置好纸张幅面等页面设置，通过不同比例的的视口来排布模型空间绘制的图形，基本可以模拟最终的打印效果。

在布局空间，如果不进入视口，就是图纸空间，图纸空间是二维的，可以绘制三维图形，但无法调整视图，无法着色、消隐，因此在图纸空间通常做的工作就是插入一个标准图框，也可以在图纸空间添加标注，利用标注关联甚至可以标注视口内的图形，当然，你要在图纸空间绘制其他图形也可以。

在布局空间，一旦双击进入视口，就是进入了模型空间，不仅可以进行跟切换到“模型”标签后相同的各类操作，而且可以针对当前视口设置某些图层的颜色、线宽、线型、打印样式，并可冻结某些图层，通过这些设置，模型空间中相同的图形在不同视口可以显示不同的效果。

CAD的模型空间和布局空间中都可以保存一个页面设置，当布局设置并保存了页面设置后，以后打印就无需重复设置了，直接点打印就可以输出了。

通常一个布局只插入一个图框，也就是只排布一张图纸，这样不仅方便以后的打印操作，而且CAD还针对布局开发了更多的管理和输出功能，例如发布（Publish）可选择多个布局进行批量打印或输出成电子文档，图纸集（Sheetset）可以将项目图纸的多个布局管理起来。

因此，强烈建议大家不要在一个布局中放多个图框，这样虽然看起来比较方便，但后续的打印和管理都不太方便，而且会影响CAD的操作性能。

cad模型和布局怎么互相转换
cad软件作图空间有模型和布局，这两种作图空间有时候会互相转换图形使用。

下面店铺告诉大家cad模型和布局怎么互相转换，一起来学习吧。

cad模型和布局互相转换的方法一
第一步：先点击模型
第二步：双击模型中间空白处
第三步：转动鼠标中间滚轮将图移至合适位置
第四步：双击模型外部空白处就完成了
cad模型和布局互相转换的方法二
打开CAD2014程序，在模型空间中制作好图纸，在下面可以看到是处于模型选项卡
现在我们用左键点右侧的布局1选项卡，出现了布局1的图纸空间，内部实线边框是单个布局视口，显示的是模型空间的视图切换时，可以直接点模型选项卡，就回到了模型空间
或者在布局选项卡，在选项卡上点击鼠标右键，然后点激活模型选项卡，也可以回到模型空间。

CAD中模型空间与图纸空间的联系和区别CAD中模型空间与图纸空间的联系和区别CAD中模型空间与图纸空间的联系和区别模型空间是放置AutoCAD 对象的两个要紧空间之一。

典型情形下，几何模型放置在称为模型空间的三维坐标空间中，而包括模型特定视图和注释的最终布局那么位于图纸空间。

图纸空间用于创建最终的打印布局，而不用于画图或设计工作。

能够利用布局选项卡设计图纸空间视口。

而模型空间用于创建图形，最好在“模型”选项卡中进行设计工作。

假设是你仅仅绘制二维图形文件，那么在模型空间和图纸空间没有太大不同，都能够进行设计工作。

但如果是是是三维图形设计，那情形就完全不同了，只能在图纸空间进行图形的文字编辑、图形输出等工作。

模型空间与图纸空间的关系是“模型空间”，就是指你画的实物（因为1：1绘图嘛），比如一个零件、一栋大楼。

因为还没造出来，还只是个模型，但它反映了真正的东西，所以叫“模型空间”。

“图纸空间”，就是一般的图纸样子，图纸与实物最简单的区别就是比例。

从图纸空间到真正的图纸就是1：1打印。

从模型空间直接打印图纸，靠的是打印比例，现在，你完全可以把模型空间到图纸空间也理解成“打印”。

而“打印”比例就是视口比例，也就是说，预先把模型打印到图纸空间。

模型空间的图与打印出来的物理图纸是“实物”与图纸的关系，图纸空间与打印出来的物理图纸是电子文件与物理图纸的关系，就像Word文件与打印出来的书面文章之间的关系一样。

这样，模型空间与图纸空间的关系是：（1）平行关系模型空间与图纸空间是个平行关系，相当与二张平行放置的纸。

（2）单向关系如果把模型空间和图纸空间比喻成二张纸的话，模型空间在底部，图纸空间在上部，从图纸空间可以看到模型空间（通过视口），但模型空间看不到图纸空间，因而它们是单向关系。

（3）无连接关系正因为模型空间和图纸空间相当于二张平行放置的纸张，它们之间没有连接关系，也就是说，要么画在模型空间，要么画在图纸空间。

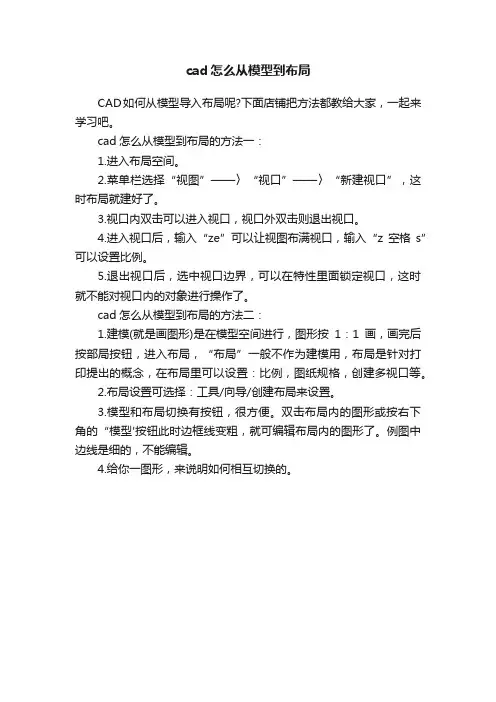

cad怎么从模型到布局
CAD如何从模型导入布局呢?下面店铺把方法都教给大家，一起来学习吧。

cad怎么从模型到布局的方法一：
1.进入布局空间。

2.菜单栏选择“视图”——〉“视口”——〉“新建视口”，这时布局就建好了。

3.视口内双击可以进入视口，视口外双击则退出视口。

4.进入视口后，输入“ze”可以让视图布满视口，输入“z空格s”可以设置比例。

5.退出视口后，选中视口边界，可以在特性里面锁定视口，这时就不能对视口内的对象进行操作了。

cad怎么从模型到布局的方法二：
1.建模(就是画图形)是在模型空间进行，图形按1：1画，画完后按部局按钮，进入布局，“布局”一般不作为建模用，布局是针对打印提出的概念，在布局里可以设置：比例，图纸规格，创建多视口等。

2.布局设置可选择：工具/向导/创建布局来设置。

3.模型和布局切换有按钮，很方便。

双击布局内的图形或按右下角的“模型'按钮此时边框线变粗，就可编辑布局内的图形了。

例图中边线是细的，不能编辑。

4.给你一图形，来说明如何相互切换的。

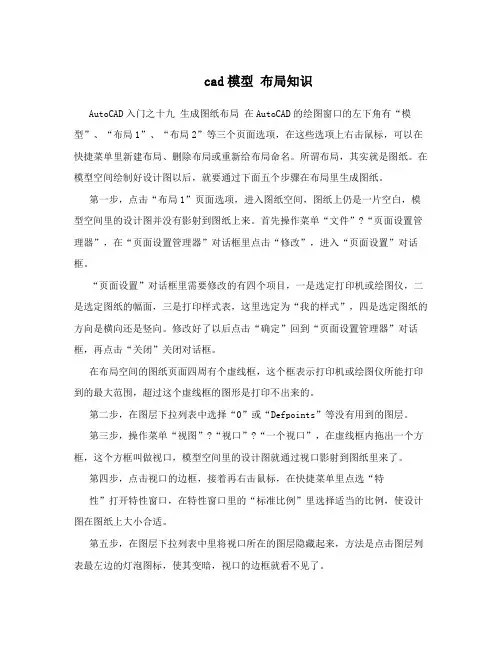

cad模型布局知识AutoCAD入门之十九生成图纸布局在AutoCAD的绘图窗口的左下角有“模型”、“布局1”、“布局2”等三个页面选项，在这些选项上右击鼠标，可以在快捷菜单里新建布局、删除布局或重新给布局命名。

所谓布局，其实就是图纸。

在模型空间绘制好设计图以后，就要通过下面五个步骤在布局里生成图纸。

第一步，点击“布局1”页面选项，进入图纸空间，图纸上仍是一片空白，模型空间里的设计图并没有影射到图纸上来。

首先操作菜单“文件”?“页面设置管理器”，在“页面设置管理器”对话框里点击“修改”，进入“页面设置”对话框。

“页面设置”对话框里需要修改的有四个项目，一是选定打印机或绘图仪，二是选定图纸的幅面，三是打印样式表，这里选定为“我的样式”，四是选定图纸的方向是横向还是竖向。

修改好了以后点击“确定”回到“页面设置管理器”对话框，再点击“关闭”关闭对话框。

在布局空间的图纸页面四周有个虚线框，这个框表示打印机或绘图仪所能打印到的最大范围，超过这个虚线框的图形是打印不出来的。

第二步，在图层下拉列表中选择“0”或“Defpoints”等没有用到的图层。

第三步，操作菜单“视图”?“视口”?“一个视口”，在虚线框内拖出一个方框，这个方框叫做视口，模型空间里的设计图就通过视口影射到图纸里来了。

第四步，点击视口的边框，接着再右击鼠标，在快捷菜单里点选“特性”打开特性窗口，在特性窗口里的“标准比例”里选择适当的比例，使设计图在图纸上大小合适。

第五步，在图层下拉列表中里将视口所在的图层隐藏起来，方法是点击图层列表最左边的灯泡图标，使其变暗，视口的边框就看不见了。

接下来就可以在图纸上画上边框和标题栏了。

在AutoCAD的最下方有一排按钮，最右边的那个按钮的作用是将视口在图纸空间和模型空间之间进行切换。

当按钮上的文字显示的是“图纸”的时候，表示目前视口在图纸空间;点击它，按钮上的文字变成“模型”，表示视口被切换到模型空间，虽然此时还在布局页面，但图纸上的视口又回到模型空间里了。

AutoCAD里模型和布局的关系第一步，是在模型空间里一定要按1：1的比例来画图，但要正确选择尺寸的单位，如果是进行机械设计，单位应该选用毫米，如果是进行建筑设计，单位应该选用米，如果是画城市规划图，单位应该选用百米或千米。

操作菜单“格式”——“单位”，打开“图形单位”对话框，就可以更改单位。

默认的情况下，图形界限处于关闭的状态，模型空间就像一张没有边际的纸，不会存在画不下的情况。

如果画出的图形在模型空间里显示太小或太大，你可以用视图缩放工具进行放大或缩小，以便于观察和操作，视图缩放工具只是改变了图形显示的大小，图形的实际尺寸并没有改变，也没有影响画图的比例。

在顶部的工具栏里的视图缩放工具有“平移”、“实时缩放”、“窗口缩放”和“缩放上一个”，在菜单“视图”→“缩放”里还有另外几个。

点击“平移”工具，光标变成手掌形状，按住鼠标左键可以将图形在绘图空间里移动，这其实只是显示位置的改变，图形的坐标是不会改变的。

右击鼠标，在快捷菜单里点选“退出”，就可以退出平移。

点击“实时缩放”工具，光标变成有加减号的放大镜形状，按住鼠标左键向上推，图形变大，向下拉，图形变小，右击鼠标，在快捷菜单里点选“退出”，就可以结束缩放。

点击“窗口缩放”工具，在绘图空间拖拉出一个框，将要放大的图形包括在里面，再点击一下鼠标，这个框就会充满整个视窗显示，图形就被放大了。

点击“缩放上一个”工具，图形就恢复到缩放前的大小，“缩放上一个”工具可以记住许多步的缩放操作，每点击一次，都会恢复到上一次的大小。

操作菜单“视图”→“缩放”→“全部”，如果已经画好的图形比图形界限小，视图空间将显示整个图形界限；但如果已经画好的图形比图形界限大，视图空间将最大尺度地显示所有已经画的图形。

图形界限可以操作菜单“格式”→“图形界限”来指定。

操作菜单“视图”→“缩放”→“范围”，视图空间将最大尺度地显示所有已经画的图形。

图画好以后先不要急着标注尺寸，因为现在还不能确定标注样式的尺寸。

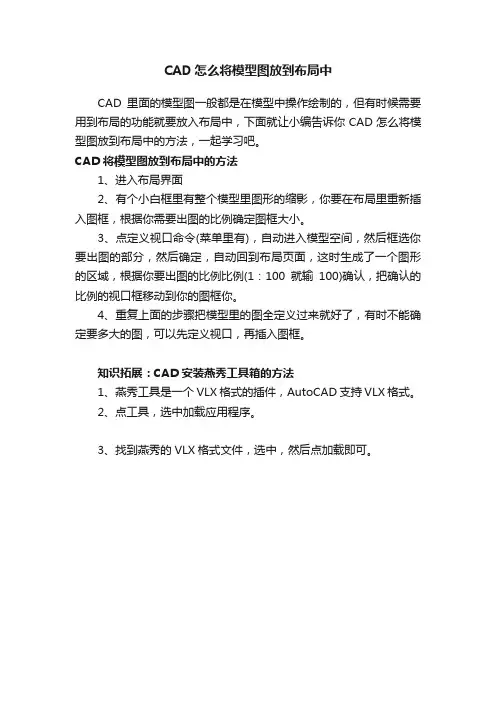

CAD怎么将模型图放到布局中
CAD里面的模型图一般都是在模型中操作绘制的，但有时候需要用到布局的功能就要放入布局中，下面就让小编告诉你CAD怎么将模型图放到布局中的方法，一起学习吧。

CAD将模型图放到布局中的方法
1、进入布局界面
2、有个小白框里有整个模型里图形的缩影，你要在布局里重新插入图框，根据你需要出图的比例确定图框大小。

3、点定义视口命令(菜单里有)，自动进入模型空间，然后框选你要出图的部分，然后确定，自动回到布局页面，这时生成了一个图形的区域，根据你要出图的比例比例(1：100就输100)确认，把确认的比例的视口框移动到你的图框你。

4、重复上面的步骤把模型里的图全定义过来就好了，有时不能确定要多大的图，可以先定义视口，再插入图框。

知识拓展：CAD安装燕秀工具箱的方法
1、燕秀工具是一个VLX格式的插件，AutoCAD支持VLX格式。

2、点工具，选中加载应用程序。

3、找到燕秀的VLX格式文件，选中，然后点加载即可。

CAD模型布置和调整的技巧CAD软件是设计师和工程师们经常使用的工具，它可以帮助我们将想法和概念转化为实际的模型。

在进行CAD模型设计过程中，布置和调整模型的步骤是非常关键的。

下面将介绍一些CAD模型布置和调整的技巧，帮助您更高效地完成设计任务。

1. 规划布局：在开始CAD建模之前，详细规划好模型的布局是非常重要的。

考虑到模型的功能和需求，合理划分不同部分的位置和大小。

绘制准确的平面图或示意图，可以更清晰地展示模型的布局。

2. 使用图层：CAD软件通常具有图层功能，可以将不同组成部分分别放置在不同的图层中。

这样可以方便地对模型的不同部分进行管理和编辑。

例如，可以将模型的底座和主体分别放置在不同的图层中，使得在调整两个部分时更加灵活。

3. 利用组件：在CAD设计中，可以使用组件对模型进行布置和调整。

组件是CAD软件中的一个重要概念，可以将常用的元素保存为组件，然后在不同场景中重复使用。

这样可以加快设计速度，减少重复工作。

4. 对称设计：如果模型需要对称，可以利用CAD软件的对称功能快速实现。

只需设计并绘制其中一侧，然后利用对称功能在对称轴上生成另一侧。

这样可以保持模型的对称性，提高设计效率。

5. 修改尺寸：在CAD设计中，准确的尺寸是非常重要的。

如果需要调整模型的尺寸，可以使用CAD软件中的缩放功能。

选择模型的部分或整体，利用缩放功能进行比例调整。

注意保持模型的比例关系，避免出现失真。

6. 切割和填充：当需要进行细节调整时，可以使用CAD软件中的切割和填充功能。

比如，当需要在模型上切割一个洞时，可以绘制洞的轮廓线，然后使用切割功能将洞切割出来。

同样，当需要填充一个空间时，可以绘制填充区域的轮廓线，然后使用填充功能将空间填满。

7. 对齐元素：在CAD建模中，对齐元素可以使得模型更加整齐和准确。

使用CAD软件中的对齐工具，将元素沿着水平、垂直或斜线对齐，可以使得模型的布置更加一致，提高美观度。

8. 使用约束：CAD软件中的约束功能可以帮助我们保持模型的稳定性和准确性。

利用CAD进行模型组装和部件布局随着科技的不断进步，计算机辅助设计（CAD）软件在制造业中变得越来越重要。

CAD软件不仅能帮助工程师和设计师进行产品设计，还能帮助他们进行模型组装和部件布局。

本文将重点介绍如何利用CAD软件进行模型组装和部件布局的技巧和步骤。

首先，我们需要导入已经设计好的零件模型。

在CAD软件中，通常有一个“导入”或“打开”功能，点击该功能会弹出对话框，用户可以在对话框中选择需要导入的模型文件，例如STEP文件或IGES文件等。

选择好文件后，点击“导入”按钮，就可以将零件模型导入到CAD软件的工作区。

接下来，我们需要进行模型组装。

在CAD软件中，一般有一个“组装”或“装配”功能，点击该功能会弹出一个组装界面。

在这个界面中，我们可以选择已经导入的零件模型，然后通过鼠标拖动和旋转来进行组装。

通常，CAD软件会提供一些辅助工具，例如对齐功能和约束功能，可以帮助用户更加精确地组装模型。

通过这些工具，我们可以保证零件之间的位置和相互关系都是正确的。

在进行模型组装时，有几个注意事项。

首先，我们需要保持模型的一致性和准确性。

这意味着在组装过程中，我们需要确保零件之间的尺寸和形状是准确的，并且它们能够正确地相互配合。

其次，我们需要遵循一定的组装顺序。

有时候，某些零件必须先组装在一起，然后再组装到整个模型中。

借助CAD软件，我们可以轻松地调整零件的顺序和位置，确保组装的正确性。

在完成模型组装后，我们需要进行部件布局。

部件布局是指将已经组装好的模型放置在设计区域中的特定位置。

在CAD软件中，我们可以通过拖动和缩放来调整模型的大小和位置。

通常，CAD软件还提供一些辅助工具，例如网格和对齐线，可以帮助用户更好地布局部件。

通过这些工具，我们可以使模型的布局更加合理和有效，提高工作效率。

在进行部件布局时，同样需要注意一些事项。

首先，我们需要考虑到模型的使用和操作。

例如，如果是一个机械装置，我们需要确保操作按钮和控制面板都能方便地到手。

CAD模型布局与空间组织指南CAD（计算机辅助设计）是一种常用的绘图和设计工具，广泛应用于建筑、工程、制造等领域。

在使用CAD软件进行设计时，合理的模型布局和空间组织是确保设计效率和质量的重要因素。

本文将介绍一些关于CAD模型布局与空间组织的指南和技巧。

1. 计划布局在开始CAD设计之前，首先需要进行计划布局。

根据设计需求和要解决的问题，确定模型的整体结构和空间布局。

这有助于避免在设计过程中频繁调整和修改，提高工作效率。

2. 使用坐标轴系统合理的坐标轴系统对CAD模型的组织和管理至关重要。

通过定义和使用坐标轴，可以方便地对模型的位置、旋转和缩放进行控制。

尽量使用全局坐标系，确保不同模型之间的对齐和一致性。

3. 模型分组和层次将模型按功能、材质、构件等分类分组，有助于提高设计的可读性和可管理性。

可以使用CAD软件提供的图层功能，将不同的元素放置在不同的图层中，并根据需要进行控制和编辑。

这样一来，不仅可以方便地修改和调整模型，还可以在后续设计中更好地控制和管理。

4. 使用参考线和辅助几何图形参考线和辅助几何图形是CAD设计中常用的工具，可以帮助确定尺寸、位置和对齐方式。

通过绘制参考线和辅助几何图形，可以准确地定位和排布各个元素，提高设计的精度和一致性。

5. 利用CAD软件提供的工具CAD软件通常提供各种工具和功能，可以帮助进行模型布局和空间组织。

例如，可以使用对齐工具对模型进行对齐和调整；使用排列工具进行元素的整齐排列；使用复制和镜像工具进行快速复制和反转等。

熟练掌握这些工具的使用，可以极大地提高CAD设计的效率和质量。

6. 考虑设计的可扩展性和可复用性在进行CAD模型布局和空间组织时，要考虑到设计的可扩展性和可复用性。

设计的模型应该具有良好的扩展性，即可以方便地添加和修改元素，以适应可能的变化。

此外，设计的模型应该具有可复用性，即可以在不同的项目中重复使用，从而节省时间和资源。

7. 注意设计的可视化效果CAD模型的可视化效果对于设计的呈现和沟通至关重要。

CAD模型空间出图和布局空间出图的比较优缺点两种出图的比较：模型空间出图：因为图纸不是无边距打印（打印机设置了无边距打印又不一样了）,你设置的比例会和实际出的图纸比例有差别。

优点：图纸都在一个幅面上，如果图的张数比较多的话这样看上去很直观.缺点:1.如果张数多图幅也有多种,那难办的是不知把图框放大到怎样的比例才合适.2。

说明性文字的高度又跟这个比例值有关。

3。

如果一张图要出多种幅面的图,要保证文字高一样的话，那就有点麻烦了。

4.如果一张图中有某部件要局部放大4倍的话，要去复制原图放大4倍，有的时候还要修改,还要增加个标注样式把标注测量比例缩小(比如原比例是1，现在要改成1/4）5。

打印的时候是要选用窗口，还要到模型空间去捕捉定位布局空间出图：因为已经设置了打印机无边距打印，打出来的图纸的比例始终是1：1（也就是说图纸比较规范）。

缺点：1.如果图的张数比较多的话这样看上去很不直观.2。

布局里设置好后,模型空间里的图就不能移动位置了，否则在布局里也会变位置的3.就是要看清楚,布局空间里当前点选的是图纸还是模型，如果是模型的话，缩放也是影响到布局的比例优点是：1.说明性文字的高度始终为3mm，2.一张图要出多种幅面的图，要保证文字高一样的话，只要改一个比例值就全部搞定3.如果一张图中有某部件要局部放大4倍的话，只要再建个视口，不用再去复制原图放大4倍，只要增加个标注样式把标注测量比例缩小就可以了(比如原比例是1，只要改成1/4），并勾选仅应用到布局4.比例值很容易得到5.打印的时候是选用布局，不用任何的捕捉定位这里可以分两种:一、模型空间出图：假如你画的是A3的图，但是实际图比A3(297＊420）框大，你可以把A3图框放大到合适比例（比如1：50）后套在画好的图上，千万不要去把图缩小（我反对这种做法），否则如果图纸要做修改的话，那你的各种线长就修改很麻烦了（比如我贴个附件给大家看看,这是别人画的图，详见＜辊筒筛总图＞）套好A3图框后,标注样式中－标注特征比例－使用全局比例就改为50倍（这样的话，表示文字高度、箭头大小、各种偏移都放大了50倍)，而不用再设种参数乘以50倍数了只有图框内的说明性文字的高度的数值是乘以倍数，即：3＊50各种标注和说明性文字都在模型空间里完成二、布局空间出图首先在A3布局空间里选好合适的比例，比如1：50，在标注样式里你只要修改两个参数:1、测量单位比例中的比例因子设为50，勾选仅应用到布局标注.2、标注特征比例中点选将标注缩放到布局（也就是说你在布局里标注，标注会自动放大5 0倍）各种标注和说明性文字都在布局空间里完成。

cad的布局怎么导入模型
CAD里面的布局和模型经常会互相转换。

那么大家知道cad的布局怎么导入模型吗?下面是店铺整理的cad的布局怎么导入模型的方法，希望能给大家解答。

cad的布局导入模型的方法
首先打开要转换的CAD文件
打开后，平面中有以下两个标示，一个是模型，一个是布局文件
将箭头放置布局文件上，点击鼠标右键，选择将布局输出到模型
选择要保存到的目录
保存完成后，文件提示是否现在打开，这个根据个人需要，此处选择打开
打开后可以选择一处内容查看，测量尺寸，由于导出后的文件一般比较小，因此需要根据测量的尺寸进行缩放
由于缩放后的图纸标注文件偏小并且数据不对，因此需要大家自己进行修改。

CAD中的模型空间与布局空间使用技巧CAD是一种非常强大的设计工具，可以用于各种领域的设计。

在进行CAD设计时，了解模型空间和布局空间的使用技巧非常重要。

本文将介绍CAD中的模型空间和布局空间，并为读者提供一些使用技巧。

首先，让我们来了解一下CAD中的模型空间和布局空间的基本概念。

模型空间是CAD中用于设计3D模型的主要空间，类似于一个无限大的画布。

在模型空间中，可以绘制和编辑各种几何图形，并进行模型的建模和编辑。

与此同时，布局空间是用于创建和导出最终设计图纸的空间。

布局空间中包括了页面设置、图纸比例尺、视口设置等相关功能，可以在其中安排和布置模型空间的内容。

布局空间中可以创建多个布局，每个布局都可以有不同的比例尺和视口设置。

在使用CAD进行设计时，以下是一些模型空间和布局空间的使用技巧：1. 模型空间中，可以使用各种命令和工具进行几何图形的绘制和编辑。

例如，可以使用线段、圆弧、多边形等命令创建基本几何图形，然后可以使用修剪、延伸、旋转等命令进行编辑和修改。

2. 在模型空间中，可以使用分组和图层来管理模型。

分组可以将多个图形对象组合在一起，方便进行整体操作。

图层可以控制图形对象的显示和隐藏，可以根据需要创建多个图层，方便管理和编辑。

3. 在布局空间中，可以创建多个布局，并在每个布局中安排不同的视口。

视口可以显示模型空间中的不同部分，并可以设置不同的比例尺和视图方向。

可以通过布局空间中的视口调整和查看模型的不同视角。

4. 在布局空间中，可以设置图纸比例尺和页面设置。

通过设置图纸比例尺，可以控制设计图纸的缩放比例。

页面设置可以调整图纸的大小和方向，以适应不同的输出需求。

5. 在布局空间中，可以添加标题栏、边框、标注和注释等设计元素。

这些设计元素可以增强设计图纸的可读性和专业性。

可以使用CAD中的相应工具和命令，添加这些设计元素到布局中。

总结起来，模型空间和布局空间是CAD中非常重要的两个概念。

在CAD设计中，合理使用模型空间和布局空间的技巧，可以提高设计效率和设计质量。

CAD模型空间与布局空间的切换技巧CAD（计算机辅助设计）软件是一种广泛应用于建筑、机械、电子等领域的工具。

在使用CAD软件进行设计时，我们有时需要在模型空间和布局空间之间进行切换。

模型空间是我们进行具体构建和编辑设计的空间，而布局空间则用于预览和输出最终设计的图纸布局。

在本文中，我将分享一些CAD软件中切换模型空间和布局空间的技巧。

首先，打开CAD软件并创建一个新的绘图文件。

默认情况下，我们进入的是模型空间。

模型空间具有笛卡尔坐标系，可以进行三维建模和编辑。

在模型空间中，我们可以创建和修改具体的设计元素，比如绘制线条、多边形和曲线，添加和编辑文本、图形等。

要查看或编辑布局空间，我们需要切换到布局选项卡。

在CAD软件的界面上，通常有一个标签页用于切换模型空间和多个用于布局空间的标签页。

我们可以通过单击相应的标签页来切换到不同的空间。

当我们进入布局空间后，我们可以看到页面布局以及在页面上放置的视口。

视口是一个用于查看模型空间内容的矩形区域。

通过调整视口的位置和大小，我们可以选择要在布局空间中显示的模型空间区域。

在布局空间中，我们可以设置页面大小和比例尺，并进行图纸的排版和标注。

我们可以添加标题栏、尺寸标注和图例等标注元素。

此外，布局空间还可以添加辅助线、参考点和参考元素，帮助我们更好地组织和布置图纸。

在模型空间和布局空间之间切换时，我们可能需要进行一些调整和编辑。

例如，当我们在模型空间中修改了设计元素后，我们需要刷新布局空间以确保更新的内容正确显示在图纸上。

我们可以通过选择布局空间中的视口，并使用“刷新视口”命令来实现。

此外，我们还可以在布局空间中进行一些布局相关的设置。

比如，我们可以在页面设置中更改页面的大小和方向，选择适合打印或输出的尺寸。

我们还可以调整图纸的比例尺，以便更好地表达设计。

总的来说，CAD软件中切换模型空间和布局空间是进行设计和输出过程中至关重要的一步。

通过合理利用这两个空间，我们可以更好地组织和展示设计内容。

本文整理于网络，仅供阅读参考
cad模型怎么导入布局
cad模型导入布局的方法一：
1、在模型空间画完图后，点击作图区左下角的“布局1”选项卡，就进入布局空间，一般会提示打印设置(指定打印机等)，默认创建一个视口。

视口中显示模型空间的物体。

如果合适可以直接打印了。

2、另：调整布局空间视口的显示内容和比例的方法：命令ms，点击视口，用命令zoom、pan、三维动态观察器等，操作和模型空间里的一样.....完成后，命令ps，可以打印了。

cad模型导入布局的方法二：
1、进入布局界面
2、有个小白框里有整个模型里图形的缩影，你要在布局里重新插入图框，根据你需要出图的比例确定图框大小。

3、点定义视口命令(菜单里有)，自动进入模型空间，然后框选你要出图的部分，然后确定，自动回到布局页面，这时生成了一个图形的区域，根据你要出图的比例比例(1：100就输100)确认，把确认的比例的视口框移动到你的图框你。

4、重复上面的步骤把模型里的图全定义过来就好了，有时不能确定要多大的图，可以先定义视口，再插入图框。

AutoCAD里模型和布局的关系经常有网友在百度知道里问一些AutoCAD的问题，发现不少人对AutoCAD 模型和空间的关系以及如何画图及最后生成图纸的过程认识比较模糊，现在谈一些自己的体会。

第一步，是在模型空间里一定要按1：1的比例来画图，但要正确选择尺寸的单位，如果是进行机械设计，单位应该选用毫米，如果是进行建筑设计，单位应该选用米，如果是画城市规划图，单位应该选用百米或千米。

操作菜单“格式”——“单位”，打开“图形单位”对话框，就可以更改单位。

默认的情况下，图形界限处于关闭的状态，模型空间就像一张没有边际的纸，不会存在画不下的情况。

如果画出的图形在模型空间里显示太小或太大，你可以用视图缩放工具进行放大或缩小，以便于观察和操作，视图缩放工具只是改变了图形显示的大小，图形的实际尺寸并没有改变，也没有影响画图的比例。

在顶部的工具栏里的视图缩放工具有“平移”、“实时缩放”、“窗口缩放”和“缩放上一个”，在菜单“视图”→“缩放”里还有另外几个。

点击“平移”工具，光标变成手掌形状，按住鼠标左键可以将图形在绘图空间里移动，这其实只是显示位置的改变，图形的坐标是不会改变的。

右击鼠标，在快捷菜单里点选“退出”，就可以退出平移。

点击“实时缩放”工具，光标变成有加减号的放大镜形状，按住鼠标左键向上推，图形变大，向下拉，图形变小，右击鼠标，在快捷菜单里点选“退出”，就可以结束缩放。

点击“窗口缩放”工具，在绘图空间拖拉出一个框，将要放大的图形包括在里面，再点击一下鼠标，这个框就会充满整个视窗显示，图形就被放大了。

点击“缩放上一个”工具，图形就恢复到缩放前的大小，“缩放上一个”工具可以记住许多步的缩放操作，每点击一次，都会恢复到上一次的大小。

操作菜单“视图”→“缩放”→“全部”，如果已经画好的图形比图形界限小，视图空间将显示整个图形界限；但如果已经画好的图形比图形界限大，视图空间将最大尺度地显示所有已经画的图形。

图形界限可以操作菜单“格式”→“图形界限”来指定。

CAD模型空间和布局空间的快捷键在CAD设计软件中，使用快捷键可以大大提高工作效率和准确性。

特别是在涉及到CAD模型空间和布局空间的操作时，掌握一些常用的快捷键是非常必要的。

本文将介绍一些常用的CAD模型空间和布局空间的快捷键，帮助设计师们更加高效地进行工作。

1. 切换模型空间和布局空间在CAD中，模型空间用于创建和编辑实际的设计模型，而布局空间用于制作打印布局和展示设计效果。

切换模型空间和布局空间的快捷键可以帮助设计师快速切换操作环境，提高工作效率。

- 切换到模型空间：Ctrl + 2- 切换到布局空间：Ctrl + 42. 放大和缩小视图在CAD设计中，放大和缩小视图是非常常见的操作。

使用快捷键可以快速调整视图大小，方便设计师进行细致的编辑和观察。

- 放大视图：Z + Enter- 缩小视图：S + Enter3. 平移视图平移视图可以帮助设计师在CAD中移动整个视图，以便更好地观察和编辑设计模型。

下面是平移视图的快捷键：- 平移视图：Ctrl + Shift +滚轮（滚动鼠标滚轮）4. 选择对象在CAD中，选择对象是进行编辑和操作的基础步骤。

使用快捷键可以快速选择需要编辑的对象，提高操作效率。

- 单个对象选择：单击左键- 多个对象选择：点击并拖动鼠标形成一个选择框，框选需要选择的对象- 反向选择：Shift + 单击左键5. 复制和移动对象复制和移动对象是常见的CAD编辑操作。

使用快捷键可以快速完成对象的复制和移动。

- 复制对象：C + Enter- 移动对象：M + Enter6. 快速绘制基本图形在CAD设计过程中，经常需要绘制各种基本图形。

使用快捷键可以快速绘制不同类型的基本图形。

- 绘制直线：L + Enter- 绘制圆形：C + Enter- 绘制矩形：REC + Enter7. 撤销和重做操作在CAD设计中，撤销和重做操作是非常常用的功能。

使用快捷键可以快速撤销和重做上一步操作。

CAD从模型空间出图和从布局空间出图步骤2010-03-22 17:18一、模型空间出图（比较适合出单张图）：绘制好设计图后点击菜单/文件/打印/连接一台打印机/选择图纸大小/打印范围选择“范围”/选择“居中”/选择“方向”选择布满图纸从这个数初步可以判断出图形的大小来，然后取消“布满图纸”中的对勾，改这个数为500，这样调整是为了留天留地，图形在图纸上的大小合适些，接着点击预览看效果是否满意。

二、布局空间出图（比较适合出多张套图）先用不同的样板绘制一个任意图，删掉系统自动生成的布局2，自己再重新创建一个自己喜欢的布局2，方法是：菜单/工具/向导/创建布局上面是连接一台打印机上面是确定纸张大小上面是确定打印方向上面是确定标题栏上面是明确一个视口、视口内图形的显示比例，这一步比较关键，看：/sxjxyrb/blog/item/bc855aaf0c0e5ef7fbed50f0.html上面是提示将要选择视口大小，点击“选择位置”，划出如下视口。

下一步出现“完成”界面。

下一步布局2生成，并将图形映射到打印区域，右边预留空间大些是为了装订方便把这个文件保存好，其中的布局2要有用在新的样板文件中做正式的设计图，应当是若干张在每一张图中分别用插入“布局”的方法，将保存好的文件中的布局2 调用插入到当前布局中来方法是：菜单/插入/布局/来自样板的布局/选择保存的文件/打开保存的文件/选择布局号/被插入到当前布局中这时新插入的布局2是空白沿着布局2空白视口上的视口线拉出新视口，方法是：菜单/视口/一个一个视口启动菜单下的打印命令，一切OK每一幅图都这样做，保证所出的图整齐而大小效果统一。

以上是在没有研究通怎样更改原始布局1的参数基础上的笨办法，如果参数能改就更方便了。

CAD绘图模板和布局的设计在使用CAD软件进行绘图时，设计好绘图模板和布局是非常重要的。

一个合理的绘图模板和布局设计可以提高绘图效率、保证绘图质量，同时也可以使绘图工作更加规范化和标准化。

首先，让我们来看看绘图模板的设计。

一个好的绘图模板需要包含一些基本元素，如标题栏、公司标志、绘图比例尺等。

这些元素应该在绘图模板中得到合理的安排和设计，以便在每次绘图时都能快速而准确地引用它们。

在绘图模板中，我们可以考虑添加一些常用的绘图标准，如图例、图框、坐标轴等。

这些标准可以使绘图更加规范化，提高绘图的可读性和可理解性。

同时，我们还可以根据需要在模板中添加一些自定义的符号、图形和文字，以及任何其他需要使用的元素。

另外，绘图模板的尺寸和绘图比例也是需要考虑的重要因素。

在设计绘图模板时，我们应该根据实际需要选择合适的尺寸和比例，以确保最终绘图的准确性和完整性。

同时，我们还可以根据需要设计不同尺寸和比例的绘图模板，以适应不同的绘图需求。

除了绘图模板，布局的设计也是至关重要的。

一个好的布局可以使绘图更加清晰和易于理解。

在布局设计中，我们可以考虑以下几个方面：首先是视口的设置。

视口是绘图中用来显示具体图形的窗口，通过设置视口的位置和大小，我们可以控制绘图的显示效果。

在布局设计中，我们可以考虑添加多个视口，以便同时显示多个图形和视角。

同时，我们还可以设置视口的比例和显示方式，以满足不同绘图需求。

其次是图层和图形的组织。

在布局设计中，我们应该合理安排和组织图层和图形，以便快速找到需要的信息和元素。

我们可以利用图层进行图形的分组和管理，以及控制图形的显示和隐藏。

同时，我们还可以使用布局来分割和组织图形，以便在绘图过程中更加清晰和有序地进行。

最后是注释和标注的设计。

在布局设计中，我们应该注意添加必要的注释和标注，以便清楚地说明绘图中的各个元素和信息。

注释和标注可以包括文字、符号、尺寸等，它们可以帮助他人更好地理解和使用绘图。
