AUTO CAD 的布局中有多张图纸的出图,一个模型图中包含多张图纸内框

CAD中的多视图和平面布置技巧在CAD软件中，多视图和平面布置是非常重要的技巧，它们可以帮助我们更好地理解和展示设计图纸。

在本文中，我们将介绍一些关于CAD中多视图和平面布置的技巧，希望能对读者有所帮助。

首先，我们来讨论多视图的使用。

多视图是指在设计图纸中同时显示多个视图，例如平面图、立面图和剖视图等。

多视图的使用可以方便我们对设计进行全面的了解和分析。

要在CAD中创建多视图，首先需要选择所需的视图，并将其添加到设计图纸中。

在常见的CAD软件中，可以通过选择视图工具栏上的相应图标来添加视图。

一旦视图添加完成，我们可以通过拖拽或缩放操作来调整视图的大小和位置。

在进行多视图布局时，需要注意以下几点：首先，要使各个视图的比例合理，以确保不会出现变形或扭曲。

其次，要注意视图之间的对齐和间距，使其整体看起来更加整齐美观。

最后，要根据设计的需要选择合适的视角和视点，以展示设计图纸的关键细节和特点。

在进行平面布置时，我们需要将设计图纸中的各个元件有序地布置在一个平面上。

平面布置的目的是使设计图纸的内容紧凑且易于阅读和理解。

要进行平面布置，首先需要确定一个适合的布局方案。

常见的布局方案有水平布局、垂直布局和网格布局等。

选择布局方案时，要考虑到设计图纸的大小、内容复杂度和阅读习惯等方面。

在进行平面布置时，还需要注意以下几点：首先，要合理安排各个元件的位置和间距，使其整体呈现出均衡和谐的感觉。

其次，要注意元件之间的对齐和对称，以提高设计图纸的整体美观度。

最后，要考虑使用线条、颜色和文字来突出设计图纸的重点和关键信息。

除了多视图和平面布置外，还有一些其他与CAD软件相关的技巧值得我们关注。

例如，在进行设计时，可以使用图层来分组和管理不同的元件，以便更好地控制和编辑设计图纸。

此外，在进行尺寸标注时，可以使用自动标注工具来简化和加快标注的过程。

总结起来，CAD中的多视图和平面布置是非常重要的技巧，它们可以帮助我们更好地展示和理解设计图纸。

CAD中的多视图创建和布局指南CAD（Computer-Aided Design）是一种通过计算机辅助进行设计和制图的技术。

它广泛应用于工程、建筑、制造等领域。

在CAD软件中，多视图的创建和布局是非常重要的技能。

本文将介绍CAD中的多视图创建和布局的指南，帮助读者快速掌握这项技能。

1. 多视图的创建多视图是指在CAD软件中同时显示并排布置多个视图。

通过多视图，可以同时查看不同角度和细节的图形，从而更好地理解设计和制图。

在CAD软件中，创建多视图的方法有很多种，下面介绍其中几种常用的方法。

（1）视图命令大多数CAD软件中都提供了视图命令，通过该命令可以快速创建多视图。

一般来说，通过选择需要显示的图形或对象，然后选择视图命令，软件会自动将选择的图形或对象排布到多个视图中。

（2）复制和粘贴另一种创建多视图的方法是使用复制和粘贴命令。

首先，选择需要复制的视图或对象，然后使用复制命令将其复制到剪切板。

接下来，使用粘贴命令将复制的视图或对象粘贴到新的视图中。

通过不断重复这个过程，可以创建多个视图。

（3）布局工具一些CAD软件还提供了布局工具，可以帮助用户更方便地创建多视图。

通过选择需要显示的图形或对象，然后选择布局工具，软件会自动根据选择的图形或对象创建布局，并将其排布到多个视图中。

2. 多视图的布局多视图的布局是指将创建好的多个视图排列在页面上，以便更好地组织和展示图形信息。

下面介绍几种常用的多视图布局方法。

（1）等分布局等分布局是将多个视图平均地排布在页面上。

可以通过选择需要布局的视图，然后选择等分布局命令来实现。

软件会自动将选择的视图等分排布在页面上，使其统一分布且占据相同的空间。

（2）自由布局自由布局是将多个视图按照需要自由排布在页面上。

可以通过拖动和调整视图的位置和大小来实现。

这种布局方式更加灵活，可以根据具体需求随意调整视图的位置和大小。

（3）层次布局层次布局是根据图形的层次结构将多个视图分层次排布在页面上。

cad怎么设置⼀个窗⼝打开多图？
今天不知道怎么搞得本来cad打开⽆论多少图都在⼀个窗⼝，现在可好，打开后成了⼀个窗⼝⼀个图了，任务栏下⾯好多，看的眼花，找起来也⿇烦。

现在我找到了解决办法，和⼤家分享⼀下。

1、我现在的问题是打开多个图就是多个窗⼝，⼤家都遇到这情况过
2、现在输⼊”sdi“,看下⾯的命令窗⼝是这样的，注意那个”1“.它代表的是 1 关闭多图形界⾯
3、输⼊”0“，在”Enter“确认就好了（0代表是打开多图形界⾯）
4、记住这样并没有完，还要点击”保存“或者在你退出时候出来⼀个弹框，点击”是“，这样你下次打开多图时就在⼀个窗⼝了，不然还会像原来⼀样单个窗⼝
5、不管写的好不好，你给我点个投票，他不好也得好，不管写的赖不赖，你给我来个收藏，在赖也会好，因为什么，因为你的⼩⼿⼀抖，全部都有。

CAD绘图中的多视图布局技巧在CAD软件中，多视图布局是一项非常重要的技巧。

它可以帮助我们更好地展示和理解设计图纸。

以下是一些关于CAD绘图中多视图布局的技巧，希望对大家有所帮助。

1. 使用图层：在进行多视图布局之前，首先要确保图层设置正确。

可以使用不同的图层来表示不同的视图，例如平面图、立面图等。

这样可以方便我们在后续的布局过程中对不同的视图进行分组和编辑。

2. 选择合适的比例尺：在进行多视图布局时，需要根据实际需求选择合适的比例尺。

比例尺可以决定图纸的大小以及视图的大小和比例。

通常情况下，我们可以选择将所有视图都放在同一张图纸上，这样可以提高绘图效率。

3. 选择布局方式：在进行多视图布局时，可以选择不同的方式来呈现视图。

常见的布局方式有平面式布局和串行式布局。

平面式布局将所有的视图放在同一平面上，适用于较简单的设计图纸。

串行式布局将视图按照一定的顺序排列，适用于较复杂的设计图纸。

4. 进行视图对齐：在进行多视图布局时，要确保各视图之间的对齐。

可以使用CAD软件提供的对齐工具来实现视图的对齐。

视图对齐可以使设计图纸更加清晰和易于理解。

5. 添加标注和尺寸：在进行多视图布局时，可以添加标注和尺寸来标记图纸中的各个部分。

标注和尺寸可以帮助我们更好地理解设计图纸，并且可以方便后续的制造和施工。

6. 调整视图大小：在进行多视图布局时，可能需要调整视图的大小和比例。

可以使用CAD软件提供的缩放工具来实现视图的缩放。

调整视图大小可以使设计图纸更加符合实际需求。

7. 使用视图样式：在进行多视图布局时，可以使用不同的视图样式来展示设计图纸。

视图样式可以改变视图的显示方式，例如线框图、实体图等。

选择合适的视图样式可以使设计图纸更加美观和易于理解。

8. 导出和打印：在完成多视图布局后，可以将设计图纸导出为其他格式，例如PDF、JPEG等。

导出图纸可以方便与他人共享和打印。

在进行打印之前，要确保打印设置正确，例如纸张大小、比例尺等。

CAD从模型空间出图和从布局空间出图步骤一、模型空间出图（比较适合出单张图）：绘制好设计图后点击菜单/文件/打印/连接一台打印机/选择图纸大小/打印范围选择“范围”/选择“居中”/选择“方向”选择布满图纸从这个数初步可以判断出图形的大小来，然后取消“布满图纸”中的对勾，改这个数为500，这样调整是为了留天留地，图形在图纸上的大小合适些，接着点击预览看效果是否满意。

二、布局空间出图（比较适合出多张套图）先用不同的样板绘制一个任意图，删掉系统自动生成的布局2，自己再重新创建一个自己喜欢的布局2，方法是：菜单/工具/向导/创建布局上面是连接一台打印机上面是确定纸张大小上面是确定打印方向上面是确定标题栏上面是明确一个视口、视口内图形的显示比例，这一步比较关键，看：/sxjxyrb/blog/item/bc855aaf0c0e5ef7fbed50f0.html上面是提示将要选择视口大小，点击“选择位置”，划出如下视口。

下一步出现“完成”界面。

下一步布局2生成，并将图形映射到打印区域，右边预留空间大些是为了装订方便把这个文件保存好，其中的布局2要有用在新的样板文件中做正式的设计图，应当是若干张在每一张图中分别用插入“布局”的方法，将保存好的文件中的布局2 调用插入到当前布局中来方法是：菜单/插入/布局/来自样板的布局/选择保存的文件/打开保存的文件/选择布局号/被插入到当前布局中这时新插入的布局2是空白沿着布局2空白视口上的视口线拉出新视口，方法是：菜单/视口/一个一个视口启动菜单下的打印命令，一切OK每一幅图都这样做，保证所出的图整齐而大小效果统一。

以上是在没有研究通怎样更改原始布局1的参数基础上的笨办法，如果参数能改就更方便了。

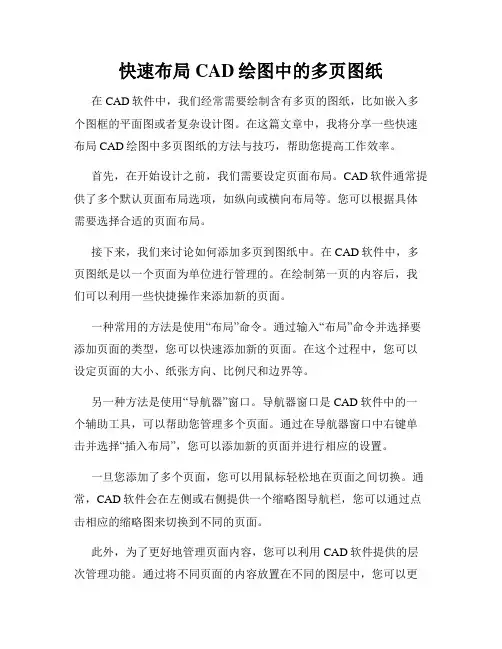

快速布局CAD绘图中的多页图纸在CAD软件中，我们经常需要绘制含有多页的图纸，比如嵌入多个图框的平面图或者复杂设计图。

在这篇文章中，我将分享一些快速布局CAD绘图中多页图纸的方法与技巧，帮助您提高工作效率。

首先，在开始设计之前，我们需要设定页面布局。

CAD软件通常提供了多个默认页面布局选项，如纵向或横向布局等。

您可以根据具体需要选择合适的页面布局。

接下来，我们来讨论如何添加多页到图纸中。

在CAD软件中，多页图纸是以一个页面为单位进行管理的。

在绘制第一页的内容后，我们可以利用一些快捷操作来添加新的页面。

一种常用的方法是使用“布局”命令。

通过输入“布局”命令并选择要添加页面的类型，您可以快速添加新的页面。

在这个过程中，您可以设定页面的大小、纸张方向、比例尺和边界等。

另一种方法是使用“导航器”窗口。

导航器窗口是CAD软件中的一个辅助工具，可以帮助您管理多个页面。

通过在导航器窗口中右键单击并选择“插入布局”，您可以添加新的页面并进行相应的设置。

一旦您添加了多个页面，您可以用鼠标轻松地在页面之间切换。

通常，CAD软件会在左侧或右侧提供一个缩略图导航栏，您可以通过点击相应的缩略图来切换到不同的页面。

此外，为了更好地管理页面内容，您可以利用CAD软件提供的层次管理功能。

通过将不同页面的内容放置在不同的图层中，您可以更轻松地控制和编辑各个页面的元素。

这样，即使在多页图纸中，您也能够清晰地分离不同的图层。

当然，在设计过程中，您可能还需要增加一些注释或者图例到每个页面中。

CAD软件通常提供了一些文本编辑工具，您可以利用这些工具在图纸上添加文本。

通过在各个页面中添加文本框，您可以轻松地编辑和更新注释和图例内容。

最后，当您完成整个图纸设计后，可以按照需要将多页图纸输出为PDF或者打印出来。

CAD软件通常提供了一些输出选项，您可以根据实际需求选择输出格式和参数。

在这篇文章中，我简要介绍了如何快速布局CAD绘图中的多页图纸。

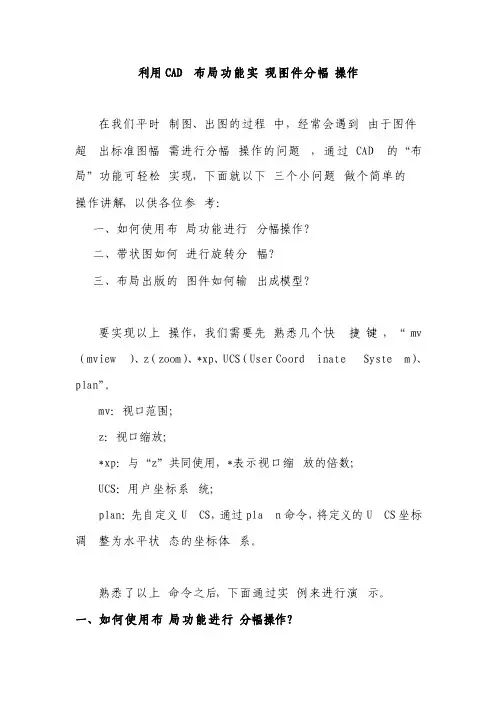

利用CAD‎布局功能实‎现图件分幅‎操作在我们平时‎制图、出图的过程‎中，经常会遇到‎由于图件超‎出标准图幅‎需进行分幅‎操作的问题‎，通过CAD‎的“布局”功能可轻松‎实现，下面就以下‎三个小问题‎做个简单的‎操作讲解，以供各位参‎考：一、如何使用布‎局功能进行‎分幅操作？二、带状图如何‎进行旋转分‎幅？三、布局出版的‎图件如何输‎出成模型？要实现以上‎操作，我们需要先‎熟悉几个快‎捷键，“mv （mview‎）、z（zoom）、*xp、UCS（User Coord‎inate‎ Syste‎m）、plan”。

mv：视口范围；z：视口缩放；*xp：与“z”共同使用，*表示视口缩‎放的倍数；UCS：用户坐标系‎统；plan：先自定义U‎CS，通过pla‎n命令，将定义的U‎CS坐标调‎整为水平状‎态的坐标体‎系。

熟悉了以上‎命令之后，下面通过实‎例来进行演‎示。

一、如何使用布‎局功能进行‎分幅操作？1、我们打开一‎张CAD图‎件，首先估算欲‎划分的标准‎图幅，在模型空间‎里画好接图‎线（下面这张图‎长1020‎mm，宽200m‎m。

可以用4张‎A3的图框‎对其进行分‎幅出图）。

2、在左下方布‎局选项卡中‎右键单击“布局一”，选择“页面设置管‎理器”，弹出的对话‎框为常见的‎打印设置，设置好打印‎比例和其他‎选项，点击“确定”，退出。

3、左键单击“布局一”，出现以下画‎面：4、删除默认的‎视口，然后将标准‎图框粘贴进‎来；输入“mv”，建立视口（图件显示范‎围）。

5、选择视口范‎围（图件显示范‎围），新建“布局范围”图层，将视口边框‎移至该图层‎。

6、将右下角的‎“图纸或模型‎空间”点击切换为‎“模型”（左键双击视‎口内范围亦‎可）；这时视口的‎边框变粗，呈可操作状‎态，输入“z”，“*xp”（按1:1显示则输‎入“1xp”）。

这时，图件显示为‎原模型图件‎比例。

7、在视口中利‎用“pan”命令将视口‎内图纸移至‎（或中轮移动‎）合适的位置‎，左键双击视‎口外部空白‎区域（或点击右下‎角“图纸或模型‎空间”按钮为“模型”状态），退出视口编‎辑状态。

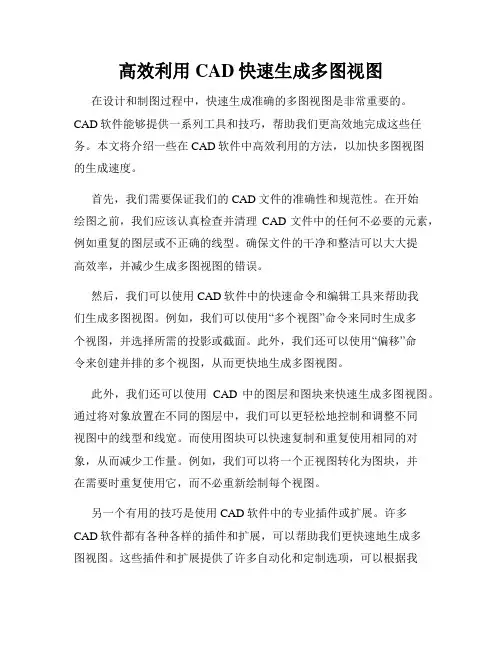

高效利用CAD快速生成多图视图在设计和制图过程中，快速生成准确的多图视图是非常重要的。

CAD软件能够提供一系列工具和技巧，帮助我们更高效地完成这些任务。

本文将介绍一些在CAD软件中高效利用的方法，以加快多图视图的生成速度。

首先，我们需要保证我们的CAD文件的准确性和规范性。

在开始绘图之前，我们应该认真检查并清理CAD文件中的任何不必要的元素，例如重复的图层或不正确的线型。

确保文件的干净和整洁可以大大提高效率，并减少生成多图视图的错误。

然后，我们可以使用CAD软件中的快速命令和编辑工具来帮助我们生成多图视图。

例如，我们可以使用“多个视图”命令来同时生成多个视图，并选择所需的投影或截面。

此外，我们还可以使用“偏移”命令来创建并排的多个视图，从而更快地生成多图视图。

此外，我们还可以使用CAD中的图层和图块来快速生成多图视图。

通过将对象放置在不同的图层中，我们可以更轻松地控制和调整不同视图中的线型和线宽。

而使用图块可以快速复制和重复使用相同的对象，从而减少工作量。

例如，我们可以将一个正视图转化为图块，并在需要时重复使用它，而不必重新绘制每个视图。

另一个有用的技巧是使用CAD软件中的专业插件或扩展。

许多CAD软件都有各种各样的插件和扩展，可以帮助我们更快速地生成多图视图。

这些插件和扩展提供了许多自动化和定制选项，可以根据我们的需要生成多个视图。

通过了解并使用这些插件和扩展，我们可以显著提高生成多图视图的效率。

此外，我们可以使用CAD软件中的标注和尺寸工具来准确地标示和尺寸我们的多图视图。

通过设置正确的标注样式和尺寸标准，我们可以快速添加标注和尺寸，并确保它们的准确性。

此外，许多CAD软件还有自动标注工具，可以根据我们的选择自动添加标注和尺寸，省去了手动标注的步骤。

最后，我们还应该熟悉和掌握CAD软件中的快捷键和命令。

通过熟练使用快捷键和命令，我们可以快速地切换工具和选项，从而提高工作效率。

例如，我们可以使用“Ctrl + C”和“Ctrl + V”来快速复制和粘贴对象，或者使用“Ctrl + Z”来撤消上次的操作。

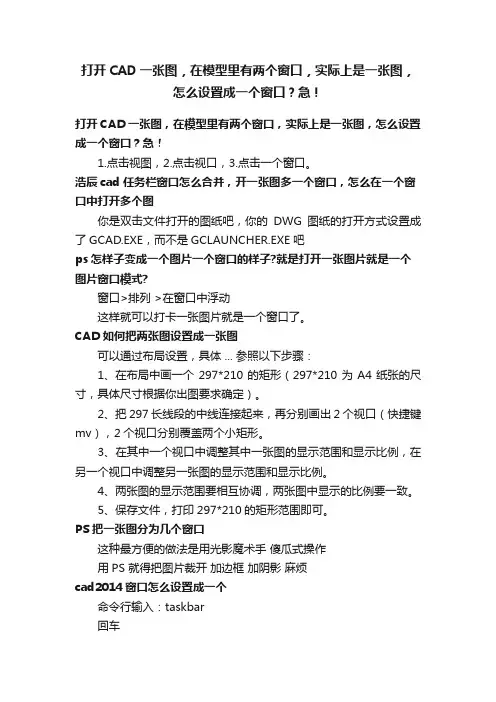

打开CAD一张图，在模型里有两个窗口，实际上是一张图，怎么设置成一个窗口？急！打开CAD一张图，在模型里有两个窗口，实际上是一张图，怎么设置成一个窗口？急！1.点击视图，2.点击视口，3.点击一个窗口。

浩辰cad任务栏窗口怎么合并，开一张图多一个窗口，怎么在一个窗口中打开多个图你是双击文件打开的图纸吧，你的DWG图纸的打开方式设置成了GCAD.EXE，而不是GCLAUNCHER.EXE吧ps怎样子变成一个图片一个窗口的样子?就是打开一张图片就是一个图片窗口模式?窗口>排列 >在窗口中浮动这样就可以打卡一张图片就是一个窗口了。

CAD如何把两张图设置成一张图可以通过布局设置，具体 ... 参照以下步骤：1、在布局中画一个297*210的矩形（297*210为A4纸张的尺寸，具体尺寸根据你出图要求确定）。

2、把297长线段的中线连接起来，再分别画出2个视口（快捷键mv），2个视口分别覆盖两个小矩形。

3、在其中一个视口中调整其中一张图的显示范围和显示比例，在另一个视口中调整另一张图的显示范围和显示比例。

4、两张图的显示范围要相互协调，两张图中显示的比例要一致。

5、保存文件，打印297*210的矩形范围即可。

PS把一张图分为几个窗口这种最方便的做法是用光影魔术手傻瓜式操作用PS 就得把图片裁开加边框加阴影麻烦cad2014窗口怎么设置成一个命令行输入：taskbar回车输入：0 代表合并窗口：1 代表不合并窗口pdf里一张图片实际上是两面的内容，怎么把那个改成一张图片一面内容？如果是仅仅是视图的问题，你点击视图，选择单页显示，如果是文件设定的是每两页放在一张里，要修改起来是比较麻烦的，需要一个编辑软件，如acrobat 福昕编辑器什么的，如果是两页扫描到一个页面上，那就需要把每页导出为jpg格式的图形，逐页编辑（要用ps 之类的软件）好后重新做成pdf文档。

一张图分4个窗口看刚好拼接在一起cad怎么弄看坐标是不是在原位cad有个原位粘贴很方便如果不在原位就找基点粘贴拼到一起新手不建议使用布局有点小复杂怕是弄不好EXCEL97为何打开两个窗口却总是在一个窗口里,如何设置打开一个窗口就是一个窗口?book214./DianNaoWangLuo/diannaoaihaozheOfficejiqiao1 000li/photoshop编辑窗口只能打开一个窗口，所以当想要编辑一张图片后将其中的一个内容拖到另一张图像中时。

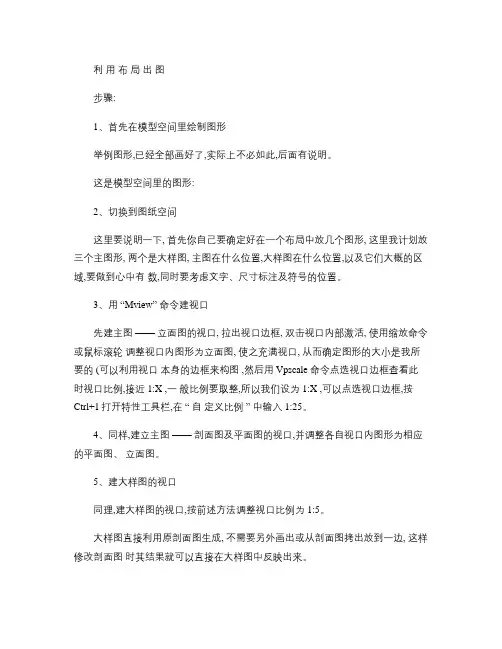

利用布局出图步骤:1、首先在模型空间里绘制图形举例图形,已经全部画好了,实际上不必如此,后面有说明。

这是模型空间里的图形:2、切换到图纸空间这里要说明一下, 首先你自己要确定好在一个布局中放几个图形, 这里我计划放三个主图形, 两个是大样图, 主图在什么位置,大样图在什么位置,以及它们大概的区域,要做到心中有数,同时要考虑文字、尺寸标注及符号的位置。

3、用“Mview” 命令建视口先建主图——立面图的视口, 拉出视口边框, 双击视口内部激活, 使用缩放命令或鼠标滚轮调整视口内图形为立面图, 使之充满视口, 从而确定图形的大小是我所要的 (可以利用视口本身的边框来构图 ,然后用 Vpscale 命令点选视口边框查看此时视口比例,接近 1:X ,一般比例要取整,所以我们设为 1:X ,可以点选视口边框,按Ctrl+1打开特性工具栏,在“ 自定义比例” 中输入 1:25。

4、同样,建立主图——剖面图及平面图的视口,并调整各自视口内图形为相应的平面图、立面图。

5、建大样图的视口同理,建大样图的视口,按前述方法调整视口比例为 1:5。

大样图直接利用原剖面图生成, 不需要另外画出或从剖面图拷出放到一边, 这样修改剖面图时其结果就可以直接在大样图中反映出来。

大样图的圆形视口,是利用“Mview” 命令中的“ 对象” 选项将预先画出的圆转化而成的。

见下图:6、标注尺寸及注释,添加符号等,完成图纸。

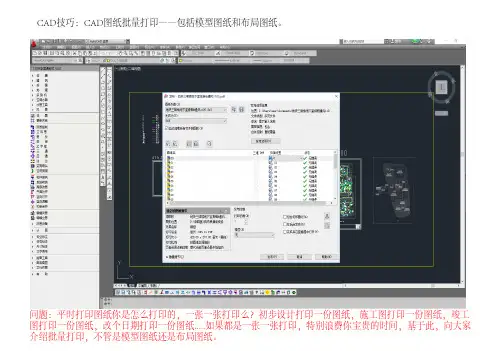

在布局中批量打印步骤:1、键入 Publish 命令,打开发布对话框。

注意“ 发布到” 选择“ 页面设置中指定的绘图仪” ,且“ 添加图纸包含” 选择“ 布局选项卡” 。

默认“ 模型选项卡” 也是打钩的,我们这里是打印布局,不是打印模型,所以取消它。

2、点“ 添加图纸” 按钮,输入需要打印的图纸。

3、查看(此步骤不是必需,只是为了说的清楚些。

见下图,可以看到,原图(全部已包含页面设置,但不是命名页面设置,所以显示“ 默认:无” ,不过照样可以打,如果是命名页面设置,则显示页面设置名称。

cad布局分幅出图教程
我们知道CAD中打印有时候只打印部分的画就需要分幅出图了，下面店铺告诉大家cad布局分幅出图教程，一起来学习吧。

cad布局分幅出图教程：
一.安装批量打印软件Batchplot，可以在网上找到。

二.安装后cad文件菜单下就会出现批量打印字样。

三.然后点击批量打印，弹出对话框，点击打印设置弹出页面设置管理器窗口。

四.选择一个布局，点击修改，弹出平时的打印对话框，设置打印机、纸张大小和打印样式，设置好后，此时不用选择图纸直接确定。

又返回到页面设置管理器窗口，选择关闭。

五.设置打印比例，此时可以看到设置好的打印机配置，下一步就是选择图纸打印了。

我们绘图时图框一般是同一个图层或者是同一个块，可以在图框形式里选择，下面点击“从图中指定图块或图层”，选择要图框。

其余设置默认即可。

六.最后点击“选择要处理的图纸”，选择后可以进行预览，无误后就可以点击确定进行打印了。

CAD视图设置与多视图布局在使用CAD软件进行设计和绘图时，视图设置和多视图布局是非常重要的技巧。

通过合理设置视图和布局，可以提高工作效率，使设计更加清晰和具有可读性。

本文将介绍CAD视图设置和多视图布局的方法和技巧。

一、视图设置视图设置是指对CAD绘图界面中的视图进行调整和配置，以便更好地展示设计和绘图内容。

1. 缩放：在绘图中，我们可以使用缩放命令来调整视图的大小。

使用鼠标滚轮或手动输入命令，可以放大或缩小绘图视图，以便更好地查看细节或整体。

2. 平移：有时，绘图中的内容过长或过宽，无法完全显示在屏幕上。

此时，我们可以使用平移命令来拖动视图，以便查看绘图的其他部分。

3. 剖面：剖面是一种常用的视图设置方式，通过在绘图中切割部分，展示其内部结构。

在CAD软件中，可以使用剖视图命令来添加剖面视图，并且可以自定义剖面线的位置和方向。

4. 隐藏线：在设计绘图中，有时我们需要隐藏某些线条，以便更清晰地展示设计构件。

CAD软件提供了隐藏线命令，可以隐藏某些线条，并且可以通过设置线条样式和类型进行调整。

二、多视图布局多视图布局是指在绘图中同时展示多个视图，以便更全面地了解设计的各个方面。

1. 切换布局：在CAD软件中，可以使用布局命令来调整绘图界面的布局。

通过选择不同的布局，可以在同一绘图中同时显示多个视图。

2. 添加视图：在绘图中，可以使用多个视口来展示不同的视图。

使用视口命令，可以在绘图中添加和调整视口，并且可以将不同的视图放置在不同的位置和比例尺上。

3. 缩放视口：在CAD软件中，可以使用缩放视口命令来调整视口的大小，以便更好地显示绘图内容。

通过选择视口并输入缩放命令，可以放大或缩小视口内的绘图内容。

4. 对齐视口：在进行多视图布局时，我们通常需要将不同的视图对齐和调整位置。

CAD软件提供了对齐命令，可以帮助我们快速对齐视图，并且可以自动调整视图的位置和大小。

通过合理设置CAD视图和使用多视图布局，我们可以更好地展示设计和绘图内容，提高工作效率。

CAD布局教程各位看官，您能有意想了解==CAD布局==这个东东，相信您是一位好奇心十足的宝宝，希望我的这段小文能帮您答疑解惑！！！基本概念通常我们在==模型空间==中绘图，在==布局空间==中打印出图 1. 模型空间：专门绘制图纸，最好按照实物的1：1绘制。

2. 布局空间：为打印出图量身定制。

- 布局空间（图纸空间）就是你最终打印在纸上面的样子，可以精确确定你的出图比例，文字字高，标注样式等等。

- 通过布局标签可以方便日后查看、归档等。

- 可以在一张图纸上创建多个不同比例的视口，并能控制其可见性和是否打印等。

- 布局设置好后可以批量打印图纸，而不需要像在模型中一个一个框选出图。

3. CAD中关于模型空间，布局空间、视口以及相关比例的形象理解。

布局出图方法布局空间的图纸就是实实在在打印在纸面上的样子，所以第一步，我们要首先制作符合自己的标准图框。

绘制标准图框（以A4为例，下同）绘制图纸轮廓线（297210）和图框线（277190）。

绘制标题栏，并对标题栏进行属性定义，如下图：将轮廓线、图框线和标题栏一起存为一个块，最终效果如下：tip：对标题栏进==行属性定义==的好处是可以在特性中直接填写图纸的相关属性。

布局设置1. 创建新图层作为视口线专用图层，目的是为了打印时隐藏视口线。

创建名为layout的新图层，并将该图层置为当前层2. 切换到布局单击AutoCAD绘图工作界面中的“布局1”标签，切换到布局，同时自动弹出“页面设置”对话框，如图所示：3. 设置打印机及其特性选定打印设备后，单击右侧特性4. 修改可打印区域上下左右边距为0，因为我们已经做好了图纸轮廓线，这样方便插入时对齐。

点击下一步，直至保存退出。

1. 根据需要修改页面设置的其他内容，然后点击确定退出。

2. 插入之前的标准图框1. MV命令开视口，如图中绿线1. 设置出图比例2. 双击视口范围以内（或用MS命令），从“布局空间”进入“模型空间”。

AutoCAD布局打印_布局三视图加图框经常碰到有的会员，特别是初学者，会问到如何打印，如何加图框，如何按比例出图……。

利用“布局出图”，也是学习和使用CAD制图的一个不可或缺的重要部分。

一张图画好了，不能打印出来，或者不能正确、漂亮地打印出来，也终将是一大遗憾。

有好多会员，不会用布局出图，喜欢在“模型”里加图框打印，这固然可以，但此方法一不能正确比例打印出来，二比较麻烦(加图框时)，不知比例还要计算，图框还要缩放等。

在我做的《三维实体转三视图》的教程出来后，由于是在布局里转的三视图，因此，就有很多会员询问：如何打印、如何加图框等。

由此求助的会员很多，一个个回答也没那么多的精力及时间，签于此，我抽空做了本教程，初步介绍了一下利用“布局出图”打印的方法，并附加了怎样在布局里给转换好的三视图加图框及打印的方法。

在这里，再说一点，就是无论谁做的教程都不可能绝对完美、详细及面面俱到，教程只是给大家提供了一种方法的方向，大家可以举一反三，再行细究。

就像学校的老师授课，不可能将每道练习题都详细讲解一遍。

正所谓“师傅带进门，修行靠自身”。

因此，希望大家在我的教程的大方向下，再自行研究适合自己的步骤及方法。

本“布局打印”的方法，适用各个CAD版本。

好了，言归正传，下面就开始“布局打印”的教程。

一、准备工作：1、每次新装CAD，或换CAD的版本，或换打印机，都要重新设置一下。

打开装好的CAD，已经说过了，本方法适用于各个版本，我这里用CAD2004版本为例，因本人用了好多年，还是比较喜欢此版本。

2、打开菜单栏“工具”→“选项”。

CAD有好多的基本设置都是在这里面，大家有空可以多研究一下。

3、在“选项”的对话框中，选择“打印”，先选择指定要用的打印机的名称。

4、接着，选择默认的“打印样式表”。

5、“打印样式表”选好后，如果是进行彩色打印，就点击下面的“确定”即可完成打印设置。

有许多时候，需要打印黑白的图纸，这就需要对选定的样式表进行设置，点击“添加或编辑打印样式表”按钮。

AutoCAD有两个不同的空间：即模型空间和图纸空间（通过使用LAYOUT标签）。

可能有很多CAD的高手对于这两个概念也不是很理解，下面我们一起来了解一下它们的特征。

模型空间中视口的特征：1、在模型空间中，可以绘制全比例的二维图形和三维模型，并带有尺寸标注。

2、模型空间中，每个视口都包含对象的一个视图。

例如：设置不同的视口会得到俯视图、正视图、侧视图和立体图等。

3、用VPORTS命令创建视口和视口设置，并可以保存起来，以备后用。

4、视口是平铺的，它们不能重叠，总是彼此相邻。

5、在某一时刻只有一个视口处于激活状态，十字光标只能出现在一个视口中，并且也只能编辑该活动的视口(平移、缩放等)。

6、只能打印活动的视口;如果UCS图标设置为ON，该图标就会出现在每个视口中。

7、系统变量MAXACTVP决定了视口的范围是2到64。

图纸空间中视口的特征：1、状态栏上的PAPER取代了MODEL。

2、VPORTS、PS、MS、和VPLAYER命令处于激活状态。

(只有激活了MS命令后，才可使用PLAN、VPOINT和DVIEW命令)。

3、视口的边界是实体。

可以删除、移动、缩放、拉伸视口。

4、视口的形状没有限制。

例如：可以创建圆形视口、多边形视口等。

5、视口不是平铺的，可以用各种方法将它们重叠、分离。

6、每个视口都在创建它的图层上，视口边界与层的颜色相同，但边界的线型总是实线。

出图时如不想打印视口，可将其单独置于一图层上，冻结即可。

7、可以同时打印多个视口。

8、十字光标可以不断延伸，穿过整个图形屏幕，与每个视口无关。

9、可以通过MVIEW命令打开或关闭视口;SOLVIEW命令创建视口或者用VPORTS命令恢复在模型空间中保存的视口。

在缺省状态下，视口创建后都处于激活状态。

关闭一些视口可以提高重绘速度。

10、在打印图形且需要隐藏三维图形的隐藏线时，可以使用MVIEW命令>HIDEPLOT 拾取要隐藏的视口边界，即可。
