波形的功率计算通常涉及到电信号的功率。功率波形描述了随时间变化的功率，而平均功率是波形在一个
周期内的平均功率。
功率波形可以通过多种方式描述，如：
对于正弦波，其平均功率可以用以下公式计算：
Pavg = (1/2) * Vp * Ip
其中，Vp是峰值电压，Ip是峰值电流。
对于非正弦波形，如方波或三角波，其平均功率的计算可能会比较复杂，因为需要考虑到波形的时间分
布。对于这种情况，可以使用均方根（rms）电压和电流来计算平均功率，即：
Pavg = (1/T) * (∫(V^2(t) dt) + (∫I^2(t) dt)) / 2
其中，T是周期，V(t)和I(t)分别是电压和电流随时间变化的函数。这个公式考虑了电压和电流的平方在一个
周期内的积分，然后除以2来得到平均功率。瞬时功率：在任何给定时间点上的功率。
平均功率：一个周期内功率的平均值。
***当计算搅拌器在标准几何参数条件下时，其功率准数校正总系数 k=1；
***当计算搅拌器在非标准几何参数条件下时，各种搅拌器功率准数按其标准几何参数关系下的功率准数，搅拌器形式标准几何参数符 号 说 明
桨式搅拌器Dj/Di=0.66Dj：搅拌器直径b/Dj=0.1Di：搅拌设备内径 mZj=2b：搅拌器桨叶宽度
Zj：搅拌器桨叶数量
圆盘涡轮式Dj=Di/3；Di=1000d=0.6Djd： 圆盘直径δd=0.02Djδd：圆盘厚度Zj=6；δ=Dj/50δ： 桨叶厚度b/Dj=0.2；L=Dj/4L： 桨叶长度Zb=4Zb： 挡板数量Wb=Di/12Wb：挡板宽度Sb=Di/60Sb：挡板与容器内壁间距S/Di=0.66S：搅拌器潜液深度C=Di/3C：搅拌器距容器底距离Hl=DiHl：容器内液柱高度碟形和椭圆形容器底形状
直叶开启涡轮式Dj=Di/3；Di=1000Zj=6
b/Dj=0.2
Zb=4
Wb=Di/12
Sb=Di/60
S/Di=0.66
C=Di/3Hl=Di
碟形和椭圆形
斜叶开启涡轮式
推进式Dj=Di/3
Zj=3
Zb=4；Sb=0Wb=Di/10
S/Di=0.66
C=Di/3Hl=Di
Pt=Dj；1.4Dj；2DjPt：搅拌器桨叶螺距
多层搅拌器功率准数校正总系数 k=1；
各种搅拌器功率准数按其标准几何参数关系下的功率准数，再乘上各自的功率校正总系数 k。非标准几何参数时的校正总系数 k附 加 计 算 公 式k=k1*k2k1=Hl/Di
k2≤2 (用于1个搅拌器)k2≤2.5 (用于2个以上搅拌器)
k=kT*kB(kV)*ke*kC*kS*kZ*kb*kL*kδkT:搅拌容器直径校正系数kT=Di0.065
kV:涡流校正系数（无挡板且Re>300时考虑）kB:挡板校正系数——查图表ke:搅拌容器底形状校正系数平底：ke=1.07;碟形和椭圆形:ke=1.0
kC:搅拌器与容器底的距离校正系数——查图表kS:搅拌器潜液深度校正系数——查图表kZ:搅拌器桨叶数量校正系数Zj=4时kz=0.72；Zj=8时kz=1.25

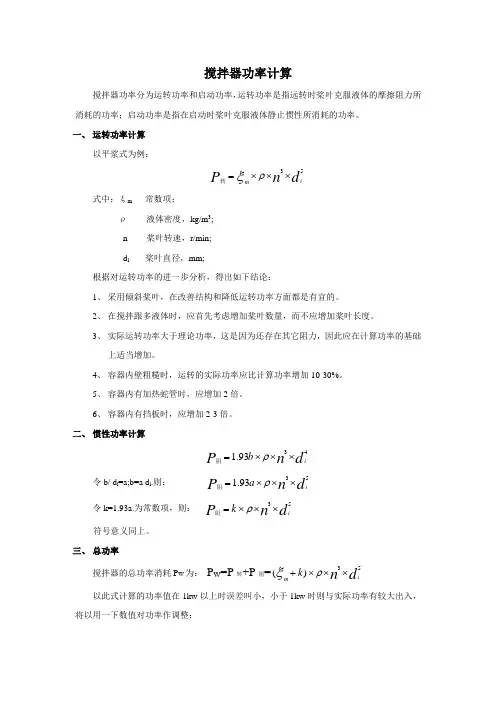

搅拌器功率计算
搅拌器功率分为运转功率和启动功率，运转功率是指远转时桨叶克服液体的摩擦阻力所消耗的功率；启动功率是指在启动时桨叶克服液体静止惯性所消耗的功率。
一、 运转功率计算
以平浆式为例：
dnPim53转
式中：ξm--- 常数项；
ρ----- 液体密度，kg/m3;
n----- 桨叶转速，r/min;
di---- 桨叶直径，mm;
根据对运转功率的进一步分析，得出如下结论：
1、 采用倾斜桨叶，在改善结构和降低运转功率方面都是有宜的。
2、 在搅拌跟多液体时，应首先考虑增加桨叶数量，而不应增加桨叶长度。
3、 实际运转功率大于理论功率，这是因为还存在其它阻力，因此应在计算功率的基础上适当增加。
4、 容器内壁粗糙时，运转的实际功率应比计算功率增加10-30%。
5、 容器内有加热蛇管时，应增加2倍。
6、 容器内有挡板时，应增加2-3倍。
二、 惯性功率计算
dnPib4393.1阻
令b/ di=a;b=a di.则： dnPia5393.1阻
令k=1.93a.为常数项，则： dnPik53阻
符号意义同上。
三、 总功率
搅拌器的总功率消耗PW为： PW=P转+P阻=dnimk53)(
以此式计算的功率值在1kw以上时误差叫小，小于1kw时则与实际功率有较大出入，将以用一下数值对功率作调整： 当负荷功率≥1kw时， P实=（1.1-1.2）PW
当负荷功率≥0.1kw时， P实=（1-4）PW
当负荷功率≤0.1kw时， P实=10PW
当负荷功率≥0.1kw时， P实=（1-4）PW
如果只对功率作粗略估算， PW=（2-3）P转
电动机应选用防潮型、具有接触环的异步电动机，它具有较大的启动转矩，而一般的三相同步电动机是不适应的。
搅拌器形式适应条件
天然气体积流量 Nm3/d240000
天然气比重 kg/Nm30.65天然气重量流量 kg/s1.805555556qg天然气比热比1.13K=Cp/Cv气体常数 kgm/(kgk)50R
PC进气条件下压缩系数0.95Z1PC排气条件下压缩系数0.95Z2气体平均压缩系数0.95ZPC进口温度 K323T1进口压力 Mpa0.4P1出口压力 Mpa2.5P2压缩比6.25压缩机效率(0.94~0.96)0.65压缩机轴功率 KW852.6638058N原动机功率 kw1023.196567裕量系数 1.10~1.251.2离心PC轴功率天然气进口条件下排量m3/min41.6666667qv
压缩机功率 kw875.928317原动机功率 kw1051.11398裕量系数 1.10~1.251.2活塞式PC轴功率
信号的功率谱计算公式
信号的功率谱计算公式是通过将信号的时域波形进行傅里叶变换得到信号的频域谱，然后对频域谱的幅度进行平方操作得到功率谱。公式为：
\[P(f) = \lim_{{T \to \infty}} E\left[|X(f)|^2\right]\]
其中，P(f)表示信号在频率f处的功率，X(f)表示信号的频域谱，E表示期望操作。该公式的意义是在一个无限长时间段内，对信号的频域谱的平方值进行平均得到信号在该频率处的功率。
拓展部分：
1.信号的功率谱可以通过离散傅里叶变换（DFT）或快速傅里叶变换（FFT）等算法来计算，这些算法可以有效地进行频域谱的计算。
2.功率谱常常用于分析信号的频域特性，可以得到信号的频率分布情况，识别信号中的特定频率分量。
3.功率谱密度是功率谱的密度函数，表示单位频率范围内的功率分布情况，通常用单位Hz来表示。 4.功率谱可以被用来分析信号的平均功率、频谱形状、频率分量等信息，广泛应用于通信、音频处理、雷达等领域。
5.周期信号的功率谱具有离散的频率分量，非周期信号的功率谱在连续频率范围内具有连续的分布。
6.信号的功率谱分析可以通过窗函数来提高计算精度，窗函数的选择可以影响到功率谱分析的结果。
7.在实际应用中，还可以对功率谱进行平滑处理或进行窄带滤波来得到更准确的功率谱估计结果。
