石油天然气管道工程设计规范

引言

在现代工业的发展中，石油和天然气作为重要的能源资源扮演着至关重要的角色。为了实现石油和天然气的安全运输和有效利用，石油天然气管道工程的设计规范变得尤为重要。本文将从管道铺设、安全措施、施工标准和环境保护等方面，论述石油天然气管道工程的设计规范。

一、管道铺设规范

1. 管道选材

管道选材是石油天然气管道工程设计的关键环节。要选择具有良好耐蚀性、耐压性、耐磨性和耐高温性的材料，如碳钢、不锈钢、塑料等，以确保管道在使用过程中安全可靠。

2. 管道直径和厚度

管道的直径和厚度直接影响到管道的承受能力和传输效率。设计时需根据石油和天然气的产量、输送距离和压力等参数，合理选择管道直径和厚度，确保管道的安全性和经济性。

3. 管道敷设方式

管道敷设方式包括地下敷设和架空敷设两种。在设计中，需考虑地域地貌、环境条件以及管道的使用需求，选择适合的敷设方式，并采取相应的技术措施，确保管道的稳定性和安全性。 二、安全措施规范

1. 防腐保温

在石油天然气管道工程设计中，必须考虑到管道的防腐保温措施。采取合适的防腐涂料、保温材料和防护层等，可以延长管道寿命，减少能源损耗，并防止腐蚀事故的发生。

2. 漏电检测

为了确保管道的安全运行，设计中应包含漏电检测装置。通过实时监测管道的漏电情况，及时发现并处理漏电问题，避免产生火灾和爆炸等安全风险。

3. 管道安全检查

定期的管道安全检查是保证管道安全运行的必要手段。设计中应考虑到安全检查井、阀门箱等设施的设置，方便对管道进行巡检和维修，保障管道运行中的安全和可靠。

三、施工标准规范

1. 基础处理

在石油天然气管道的设计与施工过程中，基础处理具有重要的作用。确保管道敷设的基础牢固和稳定，采用合适的基础处理方法，如压实填土、埋设防沉降设施等。

2. 管道焊接 石油天然气管道的焊接工艺和质量直接影响到管道的安全运行。设计中需根据管道所处的工况环境、材料和压力要求，制定符合相关规范的焊接工艺，并进行焊缝的无损检测和质量评定。

3. 固定与支撑

管道的固定和支撑是设计规范中必不可少的部分。选择合适的固定和支撑手段，如支架、吊架、补偿器等，确保管道在使用过程中的稳定性和可靠性。

四、环境保护规范

1. 水域通道保护

在设计石油天然气管道工程时，如果需要通过水域通道，需采取相应的保护措施，避免对水质和生态环境造成影响。如采用合理的桥梁和隧道设计，设置护岸和防污设施等。

2. 土壤与地下水保护

设计中应注意石油天然气管道与土壤、地下水的接触问题，选择防腐涂层和保护套管等措施，防止产生土壤污染和地下水污染，确保环境的可持续性。

3. 废弃物处理

石油天然气管道施工和运营过程中会产生一定的废弃物，如管材切割废料、塑料包装等。设计中需考虑合理的废弃物处理方案，如分类收集和安全处理等，确保环境卫生和资源的合理利用。 总结

石油天然气管道工程设计规范是确保管道安全运行的基础。通过合理的管道铺设、安全措施、施工标准和环境保护等规范，可以保证石油和天然气的安全输送和有效利用，促进能源资源的可持续发展。

合集下载

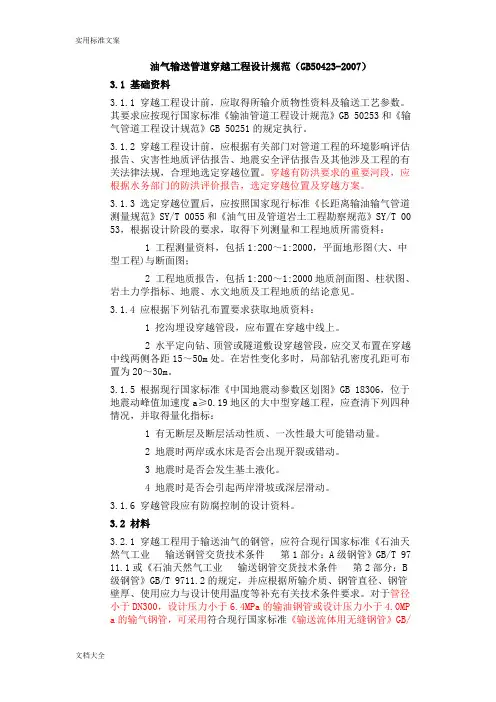

油气输送管道穿越工程设计要求规范(GB50423-2015)
