fpga直流电机pwm控制实验原理

FPGA是一种可编程门阵列器件，可以用于实现数字电路设计，在工业自动化控制中有很广泛的应用。而直流电机是一种常见的机电设备，其控制方式多种多样。其中较常用的一种是PWM控制方式，即采用脉宽调制技术来实现电机控制。

在PWM控制方式中，通过将直流电源接入一个可变的开关，将其与电机串联，开关控制周期性地将电源接入电机绕组中，从而实现电机转动的控制。在实际控制过程中，通过调整开关的开闭时间，可以实现不同的控制效果。

FPGA直流电机PWM控制实验，就是通过使用FPGA器件来实现对电机的PWM控制。实验的流程如下：

1.定义时钟信号：FPGA是一种异步工作的器件，需要一个时钟信号来同步各种逻辑操作。因此，实验开始时需要定义一个时钟信号。

2.配置PWM模块：PWM模块是FPGA内部的一个模块，用于生成脉宽调制信号。在此步骤中，需要对PWM模块进行配置，包括设置PWM输出频率、占空比、极性等参数。

3.编写控制代码：编写控制代码来实现PWM控制。控制代码需要读取PWM模块输出，根据实际需要设置占空比、频率等参数，从而实现对电机的控制。

4.连接硬件：将FPGA器件与直流电机连接起来，使得FPGA能够对电机进行控制。

5.测试验证：通过实验来验证控制代码及电路的正确性。在测试过程中，需要对PWM信号进行观测，以确保其频率、占空比等参数符合预期，同时需要对电机转速进行观测，以确保电机的实际控制效果与预期一致。

总之，FPGA直流电机PWM控制实验，可以帮助我们更好地理解数字电路和控制原理，并通过实验验证对控制技术的应用。在之后的研究和实际应用中，可以根据需要选择不同的PWM控制方式，并结合实际应用场景进行优化和调整，以实现最佳的控制效果。

合集下载

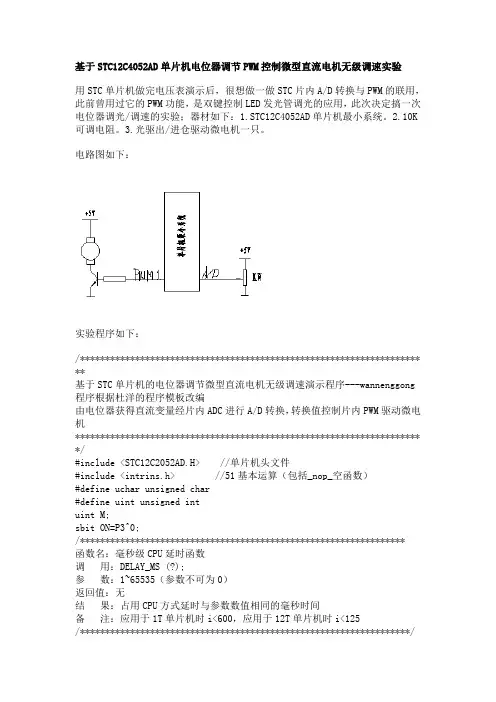

基于STC12C4052AD单片机电位器调节PWM控制微型直流电机无级调速实验

基于STC12C4052AD单片机电位器调节PWM控制微型直流电机无级调速实验

基于STC12C4052AD单片机电位器调节PWM控制微型直流电机无级调速实验

用STC单片机做完电压表演示后，很想做一做STC片内A/D转换与PWM的联用，此前曾用过它的PWM功能，是双键控制LED发光管调光的应用，此次决定搞一次电位器调光/调速的实验；器材如下：1.STC12C4052AD单片机最小系统。2.10K可调电阻。3.光驱出/进仓驱动微电机一只。

电路图如下：

实验程序如下：

/**********************************************************************

基于STC单片机的电位器调节微型直流电机无级调速演示程序---wannenggong

程序根据杜洋的程序模板改编

由电位器获得直流变量经片内ADC进行A/D转换，转换值控制片内PWM驱动微电机

**********************************************************************/

#include //单片机头文件

#include //51基本运算（包括_nop_空函数）

#define uchar unsigned char

#define uint unsigned int

uint M;

sbit ON=P3^0;

/*****************************************************************

函数名：毫秒级CPU延时函数

调 用：DELAY_MS (?);

参 数：1~65535（参数不可为0）

返回值：无

结 果：占用CPU方式延时与参数数值相同的毫秒时间

备 注：应用于1T单片机时i<600，应用于12T单片机时i<125

/******************************************************************/

基于51单片机的直流电机PWM闭环控制实验

基于51单片机的直流电机PWM闭环控制实验

基于51单片机的直流电机PWM闭环控制实验

从光驱上拆了一个直流电机组件(这种服务器上用的光驱很难找)，有现成的码盘和光耦，给它配了一个板子很方便就成了我的直流电机的实验模块，再配上小键盘和显示模块，我的单片机闭环控制直流电机的一个实验装置就这样OK了。

先键入转速，按#键确认，开始启动电机，显示屏实时显示电机转速，可看到转速在所设数值上下摆动，最后稳定在20左右的摆幅。

其C语言程序如下：

#include

#define DIGPORT P2

#define WORDPORT P0

#define KEYPORT P1

#define uint unsigned int

#define uchar unsigned char

#define uong unsigned long

sbit P_7=P3^7;

bit OVER;

uint k,dt; uong KEYNUM;

uchar qu,NUM;

void Delay(uint ms)

{

while(--ms);

}

void timer0(void) interrupt 1 using 1

{

TL0=-(10248%256);

TH0=-(10248%256);

NUM+=1;

if(NUM>=10){

TR1=0;

TR0=0;

OVER=1;

}

}

uint CK(void)

{

uint number=0;

P_7=1;

OVER=0;NUM=0;

EA=1;ET0=1;

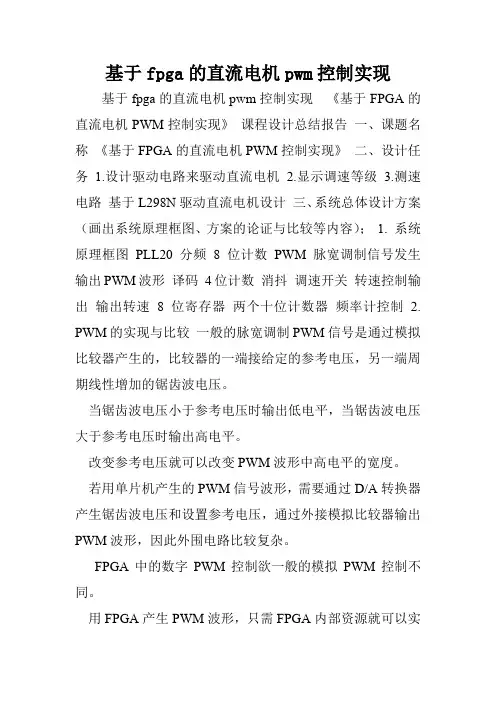

基于fpga的直流电机pwm控制实现
