直流电机PWM调速基本原理

直流电机调速的PWM实现方法PWM在控制中使用非常广泛，可以以数字量对模拟电路进行控制。这里对PWM的原理

进行讲述，并举例说明PWM的重要应用。

1、PWM简介

采样控制理论中有一个重要结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节

上时，其效果基本相同。PWM控制技术就是以该结论为理论基础，对半导体开关器件的导

通和关断进行控制，使输出端得到一系列幅值相等而宽度不相等的脉冲，用这些脉冲来代

替正弦波或其他所需要的波形。按一定的规则对各脉冲的宽度进行调制，既可改变逆变电

路输出电压的大小，也可改变输出频率。

PWM控制的基本原理很早就已经提出，但是受电力电子器件发展水平的制约，在上世

纪80年代以前一直未能实现。直到进入上世纪80年代，随着全控型电力电子器件的出现

和迅速发展，PWM控制技术才真正得到应用。随着电力电子技术、微电子技术和自动控制

技术的发展以及各种新的理论方法，如现代控制理论、非线性系统控制思想的应用，PWM

控制技术获得了空前的发展。通俗的说PWM是采用数字量对模拟量进行合成的方法。

数字量是怎么样对模拟量进行合成的呢？请看下例：

用PWM波代替正弦冲半波：

上图中用一系列等幅不等宽的脉冲来代替一个正弦半波，正弦半波N等分，看成N个

相连的脉冲序列，宽度相等，但幅值不等；用矩形脉冲代替，等幅，不等宽，中点重合，

面积（冲量）相等，宽度按正弦规律变化。这两种波作用于电路时，所产生的效果基本相

同。2、PWM的应用

基于面积相等的原理实际上可以对任意波形进行合成，再如下图：

上图中用一系列等幅不等宽的脉冲来代替一个正弦半波，正弦半波N等分，看成N个

相连的脉冲序列，宽度相等，但幅值不等；用矩形脉冲代替，等幅，不等宽，中点重合，

面积（冲量）相等，宽度按正弦规律变化。这两种波作用于电路时，所产生的效果基本相

同。3、PWM的应用

基于面积相等的原理实际上可以对任意波形进行合成，再如下图：********************************************************************

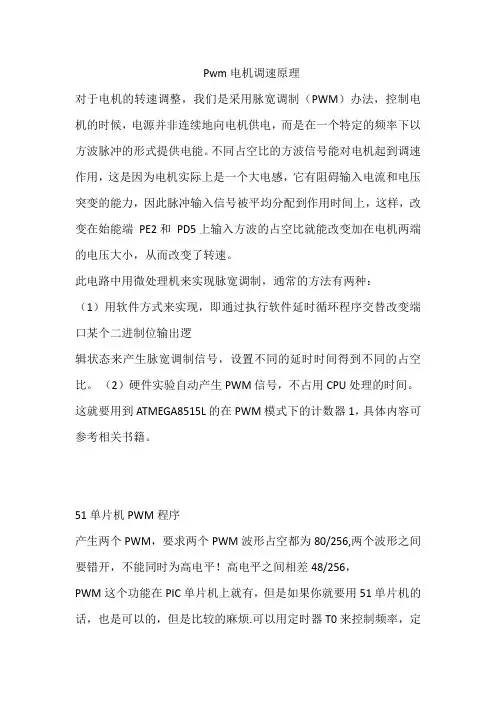

Pwm电机调速原理

对于电机的转速调整，我们是采用脉宽调制（PWM）办法，控制电机的时候，电源并非连续地向电机供电，而是在一个特定的频率下以方波脉冲的形式提供电能。不同占空比的方波信号能对电机起到调速作用，这是因为电机实际上是一个大电感，它有阻碍输入电流和电压突变的能力，因此脉冲输入信号被平均分配到作用时间上，这样，改变在始能端PE2 和PD5 上输入方波的占空比就能改变加在电机两端的电压大小，从而改变了转速。

此电路中用微处理机来实现脉宽调制，通常的方法有两种：

（1）用软件方式来实现，即通过执行软件延时循环程序交替改变端口某个二进制位输出逻

辑状态来产生脉宽调制信号，设置不同的延时时间得到不同的占空比。 （2）硬件实验自动产生PWM 信号，不占用CPU 处理的时间。

这就要用到ATMEGA8515L 的在PWM 模式下的计数器1，具体内容可参考相关书籍。

51单片机PWM程序

产生两个PWM，要求两个PWM波形占空都为80/256,两个波形之间要错开，不能同时为高电平！高电平之间相差48/256，

PWM这个功能在PIC单片机上就有，但是如果你就要用51单片机的话，也是可以的，但是比较的麻烦.可以用定时器T0来控制频率，定时器T1来控制占空比：大致的的编程思路是这样的：T0定时器中断是让一个I0口输出高电平，在这个定时器T0的中断当中起动定时器T1，而这个T1是让IO口输出低电平，这样改变定时器T0的初值就可以改变频率，改变定时器T1的初值就可以改变占空比。

*程序思路说明：

*关于频率和占空比的确定，对于12M晶振，假定PWM输出频率为1KHZ,这样定时中断次数 *

*设定为C=10，即0.01MS中断一次，则TH0=FF,TL0=F6;由于设定中断时间为0.01ms，这样可以设定占空比可从1-100变化。即0.01ms*100=1ms * TH0和TL0是计数器0的高8位和低8位计数器，计算办法:TL0=(65536-C)%256; *

毕业设计论文 PWM控制直流电机调速

1 绪论

脉宽调制(PWM)控制技术，是利用半导体开关器件的导通和关断，把直流电压变成电压脉冲序列，并控制电压脉冲的宽度和脉冲序列的周期以达到变压变频目的的一种控制技术。PWM控制技术广泛地应用于开关稳压电源，不间断电源(UPS)，以及交直流电动机传动等领。本文阐述了PWM变频调速系统的基本原理和特点，并在此基础上给出了一种基于Mitel SA866DE三相PWM波形发生器和绝缘栅双极功率晶体管(IGBT)的变频调速设计方案。 直流电动机具有优良的调速特性,调速平滑、方便,调速范围广;过载能力大,能承受频繁的冲击负载,可实现频繁的无级快速起动、制动和反转;能满足生产过程自动化系统各种不同的特殊运行要求，在许多需要调速或快速正反向的电力拖动系统领域中得到了广泛的应用。

直流电动机的转速调节主要有三种方法：调节电枢供电的电压、减弱励磁磁通和改变电枢回路电阻。针对三种调速方法，都有各自的特点，也存在一定的缺陷。例如改变电枢回路电阻调速只能实现有级调速，减弱磁通虽然能够平滑调速，但这种方法的调速范围不大，一般都是配合变压调速使用。所以，在直流调速系统中，都是以变压调速为主。其中，在变压调速系统中，大体上又可分为可控整流式调速系统和直流PWM调速系统两种。直流PWM调速系统与可控整流式调速系统相比有下列优点:由于PWM调速系统的开关频率较高,仅靠电枢电感的滤波作用就可获得平稳的直流电流,低速特性好，稳速精度高，调速范围宽，可达1：10000左右;同样,由于开关频率高,快速响应特性好,动态抗干扰能力强,可以获得很宽的频带;开关器件只工作在开关状态,主电路损耗小,装置效率高;直流电源采用不控整流时，电网功率因数比相控整流器高。

高性能PWM直流调速系统的设计与应用

1 单片机为核心，以键盘作为输入达到控制直流电机的启停、速度和方向，完成了基本要求和发挥部分的要求。在设计中，采用了PWM技术对电机进行控制，通过对占空比的计算达到精确调速的目的。

本文介绍了直流电机的工作原理和数学模型、脉宽调制（PWM）控制原理和H桥电路基本原理设计了驱动电路的总体结构，根据模型，利用PROTEUS软件对各个子电路及整体电路进行了仿真，确保设计的电路能够满足性能指标要求，并给出了仿真结果。

第2章 直流调速系统概述

调速方法通常有机械的、电气的、液压的、气动的几种，仅就机械与电气调速方法而言，也可采用电气与机械配合的方法来实现速度的调节。电气调速有许多优点，如可简化机械变速机构，提高传动效率，操作简单，易于获得无极调速，便于实现远距离控制和自动控制，因此在生产机械中广泛采用电气方法调速。 高性能PWM直流调速系统的设计与应用

2 由于直流电动机具有极好的运动性能和控制特性，尽管它不如交流电动机那样结构简单、价格便宜、制造方便、 维护容易，但是长期以来，直流调速系统一直占据垄断地位。所以，直流调速系统仍然是自动调速系统的主要形 式。在我国许多工业部门，如轧钢、矿山采掘、海洋钻探、金属加工、纺织、造纸以及高层建筑等需要高性能可控电力拖动的场合，仍然广泛采用直流调速系统。而且，直流调速系统在理论上和实践上都比较成熟，从控制技术的角度来看，它又是交流调速系统的基础。因此，我们先着重讨论直流调速系统。

2.1直流电机的工作原理

直流电动机，多年来一直用作基本的换能器。绝大多数的直流电动机都是由电磁力形成一种方向不变的转矩而实现连续的旋转运动的。图2-1为直流电机的物理模型图，其中，固定部分（定子）由磁铁（称为主磁极）和电刷组成；转动部分（转子）由环形铁心和绕在环形铁心上的绕组组成，定子与转子之间有一气隙。在电枢铁心上放置了由A和B两根导体连成的电枢线圈，线圈的首端和末端分别连到两个圆弧形的铜片上，此铜片称为换向片。换向片之间互相绝缘，由换向片构成的整体称为换向器。换向器固定在转轴上，换向片与转轴之间亦互相绝缘。在换向片上放置着一对固定不动的电刷B1和B2，当电枢旋转时，电枢线圈通过换向器和电刷与外电路接通。
