1 学科 机械制图 班 级 日 期 授课教师
课题 滚动轴承 课时数 1 课
型 专业课
教学
目标 1、滚动轴承的组成
2、滚动轴承代号的解释
教学
重点
难点 滚动轴承代号的解释
教具 多媒体教学
教
学
过
程 内容、步骤、方法 附
记
一、概述
• 滚动轴承是现代机器中广泛应用的零件之一，它是依靠主要元件间的滚动接触来支承转动零件的（例如：转动的齿轮与轴）。
二、滚动轴承的组成：外圈、内圈、滚动体、保持架。
内圈：支撑轴，装在几座或零件轴孔内
外圈：支撑零件或轴系。
滚动体：滑动或滚动
保持架：将滚动体分离，防止滚动体之间产生摩擦或磨损。
2
三、轴承的结构类型
深沟球轴承
圆柱滚子轴承
推力球轴承
3
四、滚动轴承的代号方法
代号构成 轴 承 代 号
前置代号 基 本 代 号 后 置 代 号
表示方法
字 母
数字或字母
数 字
数
字
字母或字母和数字
表示意义
成套轴承
分部件
轴 承
类 型 尺寸系列——
直径和宽度系列
轴
承
内
径 轴承在结构形状、尺寸、公差、技术要求等方面有所改变
实例：6308;N105/P5;30213
五、思考题：
1、滚动轴承的组成。
2、代号解释：7214AC/P4;6208
课 堂 小 结
本节课我们学习了滚动轴承的组成及代号的解释，我们需要掌握如下内容：
1、代号解释。
2、组成部分及其作用。

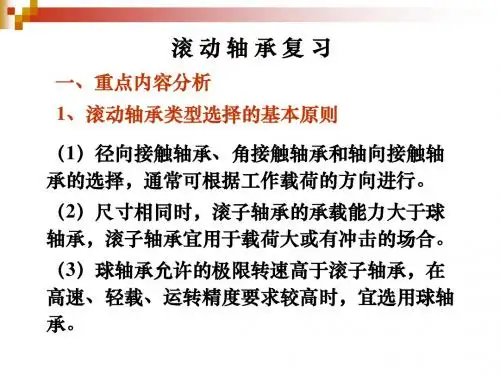

3、了解滚动轴承类型的选择方法。
4
作业
内容 代号解释：7214AC/P4;6208
教学
后记 本节内容重点讲解了滚动轴承的组成及代号的解释，学生在理解过程中出现了困难，尤其是代号的解释，为此，在讲解过程中对于代号的解释加强了联系，整体效果良好。

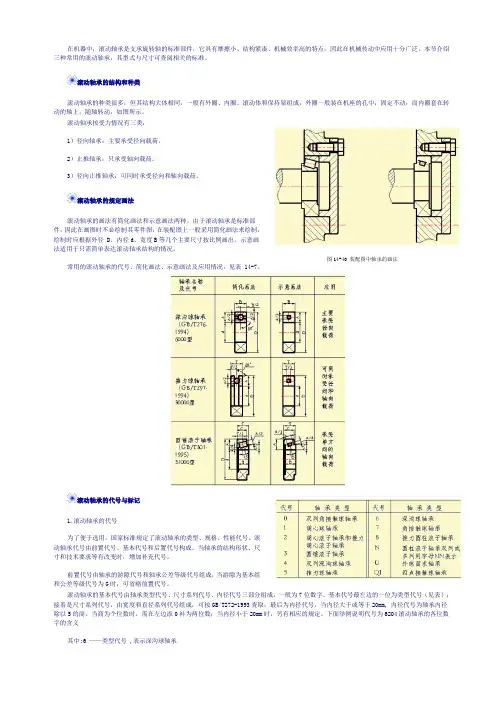

在机器中，滚动轴承是支承旋转轴的标准部件，它具有摩擦小、结构紧凑、机械效率高的特点，因此在机械传动中应用十分广泛。本节介绍三种常用的滚动轴承，其型式与尺寸可查阅相关的标准。
滚动轴承的结构和种类
滚动轴承的种类很多，但其结构大体相同，一般有外圈、内圈、滚动体和保持架组成，外圈一般装在机座的孔中，固定不动；而内圈套在转动的轴上，随轴转动，如图所示。
滚动轴承按受力情况有三类：
1）径向轴承：主要承受径向载荷。
2）止推轴承：只承受轴向载荷。
3）径向止推轴承：可同时承受径向和轴向载荷。
滚动轴承的规定画法
滚动轴承的画法有简化画法和示意画法两种。由于滚动轴承是标准部件，因此在画图时不必绘制其零件图，在装配图上一般采用简化画法来绘制，绘制时应根据外径 D、内径d、宽度B等几个主要尺寸按比例画出。示意画法适用于只需简单表达滚动轴承结构的情况。
常用的滚动轴承的代号、简化画法、示意画法及应用情况，见表 14-7。 图14-40 装配图中轴承的画法
滚动轴承的代号与标记
1.滚动轴承的代号
为了便于选用，国家标准规定了滚动轴承的类型、规格、性能代号。滚动轴承代号由前置代号、基本代号和后置代号构成。当轴承的结构形状、尺寸和技术要求等有改变时，增加补充代号。
前置代号由轴承的游隙代号和轴承公差等级代号组成，当游隙为基本组和公差等级代号为G时，可省略前置代号。
滚动轴承的基本代号由轴承类型代号、尺寸系列代号、内径代号三部分组成，一般为7位数字。基本代号最左边的一位为类型代号（见表）；接着是尺寸系列代号，由宽度和直径系列代号组成，可按GB/T272-1993查取；最后为内径代号，当内径大于或等于20mm, 内径代号为轴承内径除以5的商，当商为个位数时，需在左边添0补为两位数；当内径小于20mm时，另有相应的规定。下面举例说明代号为6204滚动轴承的各位数字的含义
其中:6 ——类型代号 ,表示深沟球轴承 2 ——尺寸系列代号 ,应为“02”，0代表宽度系列，省略不写，2代表示直径系列，故两者写为 2。
.

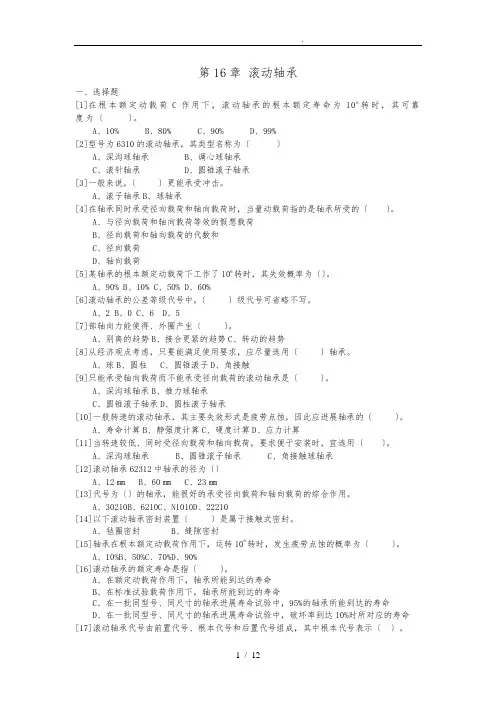

1 / 12 第16章 滚动轴承
一、选择题
[1]在根本额定动载荷C作用下，滚动轴承的根本额定寿命为106转时，其可靠度为〔 〕。
A、10% B、80% C、90% D、99%
[2]型号为6310的滚动轴承，其类型名称为〔 〕
A、深沟球轴承 B、调心球轴承
C、滚针轴承 D、圆锥滚子轴承
[3]一般来说，〔 〕更能承受冲击。
A、滚子轴承B、球轴承
[4]在轴承同时承受径向载荷和轴向载荷时，当量动载荷指的是轴承所受的〔 〕。
A、与径向载荷和轴向载荷等效的假想载荷
B、径向载荷和轴向载荷的代数和
C、径向载荷
D、轴向载荷
[5]某轴承的根本额定动载荷下工作了106转时，其失效概率为〔〕。
A、90% B、10% C、50% D、60%
[6]滚动轴承的公差等级代号中，〔 〕级代号可省略不写。
A、2 B、0 C、6 D、5
[7]部轴向力能使得、外圈产生〔 〕。
A、别离的趋势B、接合更紧的趋势C、转动的趋势
[8]从经济观点考虑，只要能满足使用要求，应尽量选用〔 〕轴承。
A、球B、圆柱 C、圆锥滚子D、角接触
[9]只能承受轴向载荷而不能承受径向载荷的滚动轴承是〔 〕。
A、深沟球轴承B、推力球轴承
C、圆锥滚子轴承D、圆柱滚子轴承
[10]一般转速的滚动轴承，其主要失效形式是疲劳点蚀，因此应进展轴承的〔 〕。
A、寿命计算B、静强度计算C、硬度计算D、应力计算
[11]当转速较低、同时受径向载荷和轴向载荷，要求便于安装时，宜选用〔 〕。
A、深沟球轴承 B、圆锥滚子轴承 C、角接触球轴承
[12]滚动轴承62312中轴承的径为〔〕
A、12㎜ B、60㎜ C、23㎜
滚动轴承按照结构可分为：
1深沟球轴承
深沟球轴承结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承。它主要用一承受径向载荷，也可承受一定的轴向载荷。当轴承的径向游隙加大时，具有角接触轴承的功能，可承受较大的轴向载荷。应用于汽车，拖拉机，机床，电机，水泵，农业机械，纺织机械等。
2.调心球轴承
调心球轴承有两列钢球，内圈有两条滚道，外圈滚道为内球面形，具有自动调心的性能。可以自动补偿由于轴的绕曲和壳体变形产生的同轴度误差，适用于支承座孔不能保证严格同轴度的部件中。该中轴承主要承受径向载荷，在承受径向载荷的同时，亦可承受少量的轴向载荷，通常不用于承受纯轴向载荷，如承受纯轴向载荷，只有一列钢球受力。主要用在联合收割机等农业机械，鼓风机，造纸机，纺织机械，木工机械，桥式吊车走轮及传动轴上。
3.滚针轴承
滚针轴承装有细而长的滚子（滚子长度为直径的3~10倍，直径一般不大于5mm），因此径向结构紧凑，其内径尺寸和载荷能力与其他类型轴承相同时，
外径最小，特别适用与径向安装尺寸受限制的支承结构。根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内.外滚动表面，为保持载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度.加工精度和表面和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。 例如：万向节轴，液压泵，薄板轧机，凿岩机，机床齿轮箱，汽车以及拖拉机机变速箱等
4. 推力球轴承
推力球轴承是一种分离型轴承，轴圈"座圈可以和保持架"钢球的组件分离。轴圈是与轴相配合的套圈，坐圈是与轴承座孔相配合的套圈，和轴之间有间隙。
推力球轴承只能抽手轴向负荷，单向推力球轴承只能承受一个房间的轴向负荷，双向推力球轴承可以承受两个方向的轴向负荷。推力球承受不能限制轴的经向为移，极限转速很低。单向推力球轴承可以限制轴和壳体的一个方向的轴向位移，双向轴承可以限制两个方向的轴向位移。主要应用于汽车转向机构,机床主轴.
